消化内镜室中心的布局和配置课件
三、护理站
负责与预约台的联系； 负责病人的术前准备； 负责各检查间的调度； 负责收费；
面积不一定太大； 有电脑； 有电话； 有呼叫系统；
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
四、检查间
操作间是整个内镜室的核心部分，内镜室的主要设备 均摆设在内。
由于诊疗工作的开展，操作间常因设备物品繁多、凌 乱而显得拥挤，不利于医生及内镜护士诊疗工作。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。

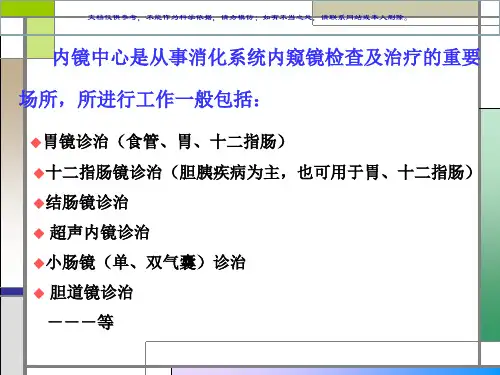

内镜中心是从事消化系统内窥镜检查及治疗的重要
场所，所进行工作一般包括：
◆胃镜诊治（食管、胃、十二指肠） ◆十二指肠镜诊治（胆胰疾病为主，也可用于胃、十二指肠） ◆结肠镜诊治 ◆ 超声内镜诊治 ◆小肠镜（单、双气囊）诊治 ◆ 胆道镜诊治
内镜中心设计的基本要求
◆功能区域要齐全 ◆人流和物流要合理 ◆各个区域要尽可能通风、透光，所用材料便于清洗消毒。 ◆各功能间要充分考虑到照明、空调、视频传输、
负压吸引、供氧、供水、下水道、检查车（台）、 电话、呼叫等。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
日本工藤先生的内镜中心
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
普通病人候诊区（上）、VIP候诊区（下）
二、准备区 文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
为即将接受检查的患者提 供一个宽敞明亮的准备区，有 利于患者休息和松弛紧张情绪 。候诊室内除设有候诊椅外还 应有开水供应，提供报纸、杂 志，配备电视机；墙上应贴有 有关的医疗卫生宣传材料，使 受检者了解内镜检查的意义和 注意事项；室内应注意通风和 采光，冬天注意保暖。
负责与预约台的联系； 负责病人的术前准备； 负责各检查间的调度； 负责收费；
面积不一定太大； 有电脑； 有电话； 有呼叫系统；
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
四、检查间
操作间是整个内镜室的核心部分，内镜室的主要设备 均摆设在内。
由于诊疗工作的开展，操作间常因设备物品繁多、凌 乱而显得拥挤，不利于医生及内镜护士诊疗工作。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
内镜中心是从事消化系统内窥镜检查及治疗的重要
场所，所进行工作一般包括：
◆胃镜诊治（食管、胃、十二指肠） ◆十二指肠镜诊治（胆胰疾病为主，也可用于胃、十二指肠） ◆结肠镜诊治 ◆ 超声内镜诊治 ◆小肠镜（单、双气囊）诊治 ◆ 胆道镜诊治
内镜中心设计的基本要求
◆功能区域要齐全 ◆人流和物流要合理 ◆各个区域要尽可能通风、透光，所用材料便于清洗消毒。 ◆各功能间要充分考虑到照明、空调、视频传输、
负压吸引、供氧、供水、下水道、检查车（台）、 电话、呼叫等。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
日本工藤先生的内镜中心
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
普通病人候诊区（上）、VIP候诊区（下）
二、准备区 文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
为即将接受检查的患者提 供一个宽敞明亮的准备区，有 利于患者休息和松弛紧张情绪 。候诊室内除设有候诊椅外还 应有开水供应，提供报纸、杂 志，配备电视机；墙上应贴有 有关的医疗卫生宣传材料，使 受检者了解内镜检查的意义和 注意事项；室内应注意通风和 采光，冬天注意保暖。
内镜室中心的布局配置医学PPT课件
4.室内要有供水系统和排水系统。 5.检查室的另一侧应置有器械柜，存放常用内镜附件及 常用药品和急救药品。靠近检查床的附近放置一辆治疗 车，治疗车上备有基础治疗盘，方便操作时使用。 6.条件许可，应备一辆急救车，车内备齐各种常用急救 药品和器材，一旦需要，可立即展开急救。
19
肠镜操作间布局
肠镜操作间的布局的原则是： 按内镜室房间大小、形状及有关设备等具体情况来安排； 有利于操作和诊治； 有利于保护患者的隐私。
四、检查间
操作间是整个内镜室的核心部分，内镜室的主要设备 均摆设在内。 由于诊疗工作的开展，操作间常因设备物品繁多、凌 乱而显得拥挤，不利于医生及内镜护士诊疗工作。 因此设计时应尽量从整洁、
舒适和便于工作来考虑，布局
应更具科学性和实用性。
16
护士区域
医生区域
检查间的分区
17
18
胃镜操作间布局
备饮水机方便患者家属饮用，配备 电视机体现人文关怀，但需注意维
持秩序，减少喧哗。
11
普通病人候诊区（上）、VIP候诊区（下）
12
二、准备区
为即将接受检查的患者提
供一个宽敞明亮的准备区，有 利于患者休息和松弛紧张情绪 。候诊室内除设有候诊椅外还 应有开水供应，提供报纸、杂 志，配备电视机；墙上应贴有 有关的医疗卫生宣传材料，使 受检者了解内镜检查的意义和 注意事项；室内应注意通风和 采光，冬天注意保暖。
7
日本工藤先生的内镜中心
8
澳大利亚布里斯班 PA Hospital
9
南方医院消化内镜中心
10
一、接诊-候诊-预约台
预约室要有足够的空间，根据 日工作量而定，日工作量达到60例 以上的单位，预约室面积要达到 40m2以上。 保证室内灯光明亮、宽敞舒适， 空气流通，环境整洁、无杂物，配
19
肠镜操作间布局
肠镜操作间的布局的原则是： 按内镜室房间大小、形状及有关设备等具体情况来安排； 有利于操作和诊治； 有利于保护患者的隐私。
四、检查间
操作间是整个内镜室的核心部分，内镜室的主要设备 均摆设在内。 由于诊疗工作的开展，操作间常因设备物品繁多、凌 乱而显得拥挤，不利于医生及内镜护士诊疗工作。 因此设计时应尽量从整洁、
舒适和便于工作来考虑，布局
应更具科学性和实用性。
16
护士区域
医生区域
检查间的分区
17
18
胃镜操作间布局
备饮水机方便患者家属饮用，配备 电视机体现人文关怀，但需注意维
持秩序，减少喧哗。
11
普通病人候诊区（上）、VIP候诊区（下）
12
二、准备区
为即将接受检查的患者提
供一个宽敞明亮的准备区，有 利于患者休息和松弛紧张情绪 。候诊室内除设有候诊椅外还 应有开水供应，提供报纸、杂 志，配备电视机；墙上应贴有 有关的医疗卫生宣传材料，使 受检者了解内镜检查的意义和 注意事项；室内应注意通风和 采光，冬天注意保暖。
7
日本工藤先生的内镜中心
8
澳大利亚布里斯班 PA Hospital
9
南方医院消化内镜中心
10
一、接诊-候诊-预约台
预约室要有足够的空间，根据 日工作量而定，日工作量达到60例 以上的单位，预约室面积要达到 40m2以上。 保证室内灯光明亮、宽敞舒适， 空气流通，环境整洁、无杂物，配
内镜室中心的布局配置
内镜室中心的布局和配置
内镜中心是从事消化系统内镜检查及治疗的重要
场所，所进行工作一般包括：
◆胃镜诊治（食管、胃、十二指肠） ◆十二指肠镜诊治（胆胰疾病为主，也可用于胃、十二指肠） ◆结肠镜诊治 ◆ 超声内镜诊治 ◆小肠镜（单、双气囊）诊治 ◆ 胆道镜诊治
－－－等
我省（国）消化内镜中心的规模现状
规模：大小不等，规模不一（20m2～2000m2）。 设备：极不平衡（1套主机～ 10套主机）。 人员：参差不齐（1个医生、护士～ ≥10个医生、10个护士和技师）。 消毒方法：不规范（三桶法～全自动清洗机）。 病人数量：相差悬殊（数百～数万）。
操作间是整个内镜室的核心部分，内镜室的主要设 备均摆设在内。
由于诊疗工作的开展，操作间常因设备物品繁多、凌 乱而显得拥挤，不利于医生及内镜护士诊疗工作。
因此设计时应尽量从整洁、 舒适和便于工作来考虑，布局 应更具科学性和实用性。
护士区域 医生区域
检查间的分区
胃镜操作间布局
1.要有足够的空间，面积应在20m2及以上，平均每日检 查超过20例的单位应设2张检查床轮用为宜。 2.任何内镜操作至少要2人，操作台应在房间的中央， 以保证其四边均可进行各自的工作。 3.室内光线明暗适中，安装可调节的灯光。采光过强者 可在窗户上挂窗帘，窗帘选择红黑布制作，也可用百叶 窗帘，以保持室内较暗，使内镜图像清晰。 4.室内要有供水系统和排水系统。 5.检查室的另一侧应置有器械柜，存放常用内镜附件及 常用药品和急救药品。靠近检查床的附近放置一辆治疗 车，治疗车上备有基础治疗盘，方便操作时使用。 6.条件许可，应备一辆急救车，车内备齐各种常用急救 药品和器材，一旦需要，可立即展开急救。
内镜中心的人员流程
病人完成内镜诊治所需要的流程：
内镜中心是从事消化系统内镜检查及治疗的重要
场所，所进行工作一般包括：
◆胃镜诊治（食管、胃、十二指肠） ◆十二指肠镜诊治（胆胰疾病为主，也可用于胃、十二指肠） ◆结肠镜诊治 ◆ 超声内镜诊治 ◆小肠镜（单、双气囊）诊治 ◆ 胆道镜诊治
－－－等
我省（国）消化内镜中心的规模现状
规模：大小不等，规模不一（20m2～2000m2）。 设备：极不平衡（1套主机～ 10套主机）。 人员：参差不齐（1个医生、护士～ ≥10个医生、10个护士和技师）。 消毒方法：不规范（三桶法～全自动清洗机）。 病人数量：相差悬殊（数百～数万）。
操作间是整个内镜室的核心部分，内镜室的主要设 备均摆设在内。
由于诊疗工作的开展，操作间常因设备物品繁多、凌 乱而显得拥挤，不利于医生及内镜护士诊疗工作。
因此设计时应尽量从整洁、 舒适和便于工作来考虑，布局 应更具科学性和实用性。
护士区域 医生区域
检查间的分区
胃镜操作间布局
1.要有足够的空间，面积应在20m2及以上，平均每日检 查超过20例的单位应设2张检查床轮用为宜。 2.任何内镜操作至少要2人，操作台应在房间的中央， 以保证其四边均可进行各自的工作。 3.室内光线明暗适中，安装可调节的灯光。采光过强者 可在窗户上挂窗帘，窗帘选择红黑布制作，也可用百叶 窗帘，以保持室内较暗，使内镜图像清晰。 4.室内要有供水系统和排水系统。 5.检查室的另一侧应置有器械柜，存放常用内镜附件及 常用药品和急救药品。靠近检查床的附近放置一辆治疗 车，治疗车上备有基础治疗盘，方便操作时使用。 6.条件许可，应备一辆急救车，车内备齐各种常用急救 药品和器材，一旦需要，可立即展开急救。
内镜中心的人员流程
病人完成内镜诊治所需要的流程：
消化内镜室(中心)的布局和配置PPT精选文档
－－－等
我省（国）消化内镜中心的规模现状
规模：大小不等，规模不一（20m2～2000m2）。 设备：极不平衡（1套主机～ 10套主机）。 人员：参差不齐（1个医生、护士～ ≥10个医生、10个护士和技师）。 消毒方法：不规范（三桶法～全自动清洗机）。 病人数量：相差悬殊（数百～数万）。
病人完成内镜诊治所需要的流程：
消化内镜室（中心学南方医院消化内镜中心
内镜中心是从事消化系统内窥镜检查及治疗的重要
场所，所进行工作一般包括：
◆胃镜诊治（食管、胃、十二指肠） ◆十二指肠镜诊治（胆胰疾病为主，也可用于胃、十二指肠） ◆结肠镜诊治 ◆ 超声内镜诊治 ◆小肠镜（单、双气囊）诊治 ◆ 胆道镜诊治
操作间是整个内镜室的核心部分，内镜室的主要设备 均摆设在内。
由于诊疗工作的开展，操作间常因设备物品繁多、凌 乱而显得拥挤，不利于医生及内镜护士诊疗工作。
因此设计时应尽量从整洁、 舒适和便于工作来考虑，布局 应更具科学性和实用性。
护士区域 医生区域
检查间的分区
胃镜操作间布局
1.要有足够的空间，面积应在20m2及以上，平均每日检 查超过20例的单位应设2张检查床轮用为宜。 2.任何内镜操作至少要2人，操作台应在房间的中央， 以保证其四边均可进行各自的工作。 3.室内光线明暗适中，安装可调节的灯光。采光过强者 可在窗户上挂窗帘，窗帘选择红黑布制作，也可用百叶 窗帘，以保持室内较暗，使内镜图像清晰。 4.室内要有供水系统和排水系统。 5.检查室的另一侧应置有器械柜，存放常用内镜附件及 常用药品和急救药品。靠近检查床的附近放置一辆治疗 车，治疗车上备有基础治疗盘，方便操作时使用。 6.条件许可，应备一辆急救车，车内备齐各种常用急救 药品和器材，一旦需要，可立即展开急救。
我省（国）消化内镜中心的规模现状
规模：大小不等，规模不一（20m2～2000m2）。 设备：极不平衡（1套主机～ 10套主机）。 人员：参差不齐（1个医生、护士～ ≥10个医生、10个护士和技师）。 消毒方法：不规范（三桶法～全自动清洗机）。 病人数量：相差悬殊（数百～数万）。
病人完成内镜诊治所需要的流程：
消化内镜室（中心学南方医院消化内镜中心
内镜中心是从事消化系统内窥镜检查及治疗的重要
场所，所进行工作一般包括：
◆胃镜诊治（食管、胃、十二指肠） ◆十二指肠镜诊治（胆胰疾病为主，也可用于胃、十二指肠） ◆结肠镜诊治 ◆ 超声内镜诊治 ◆小肠镜（单、双气囊）诊治 ◆ 胆道镜诊治
操作间是整个内镜室的核心部分，内镜室的主要设备 均摆设在内。
由于诊疗工作的开展，操作间常因设备物品繁多、凌 乱而显得拥挤，不利于医生及内镜护士诊疗工作。
因此设计时应尽量从整洁、 舒适和便于工作来考虑，布局 应更具科学性和实用性。
护士区域 医生区域
检查间的分区
胃镜操作间布局
1.要有足够的空间，面积应在20m2及以上，平均每日检 查超过20例的单位应设2张检查床轮用为宜。 2.任何内镜操作至少要2人，操作台应在房间的中央， 以保证其四边均可进行各自的工作。 3.室内光线明暗适中，安装可调节的灯光。采光过强者 可在窗户上挂窗帘，窗帘选择红黑布制作，也可用百叶 窗帘，以保持室内较暗，使内镜图像清晰。 4.室内要有供水系统和排水系统。 5.检查室的另一侧应置有器械柜，存放常用内镜附件及 常用药品和急救药品。靠近检查床的附近放置一辆治疗 车，治疗车上备有基础治疗盘，方便操作时使用。 6.条件许可，应备一辆急救车，车内备齐各种常用急救 药品和器材，一旦需要，可立即展开急救。
医院内镜中心设计方案PPT
普陀人民医院内镜中心设计方案
GS.studios
医疗室内生态设计概念
舒适
生态
人性化
引入绿色，让目光更环境更加健康舒适。
我们关注每个人的感受，可以享受环境带来的愉悦，可以更好的放松心情。
通过环境的活力和灵感，创造健康、环保、生态的室内医疗氛围。
绿色
自然
GS.studios
自然光
明亮、健康的工作环境
现场分析
自然光
光照度
高
低
阳光照射时间
长 短
GS.studios
医疗室内生态设计概念 1、建议采用墙体通透性更强的双层玻璃百叶隔断。可以
使室内光线更好而且有利于室内通风。避免内部长期不通 风造成气味浑浊。
2、建议总体色调采取清色调，使气氛更加轻松自然，通 过植物的搭配，营造舒适、健康的就医环境，患者心情轻 松。
现场分析
准备区&复苏区效果图
门诊效果图 入口效果图
GS.studios
入口效果图
GS.studios
大厅效果图
GS.studios
门诊效果图
GS.studios
胃镜室效果图
污物 出口
清洁 入口
污物 出口
GS.studios
VIP 诊疗室效果图
GS.studios
分诊台
胃镜工作台 细节—示意图
分诊台 胃镜操作柜
护士站
GS.studios
Environmental Friendly Solution
LEEDS For Commercial Interiors LEEDS Application
GS.studios
LEEDS FOR COMMERCIAL INTERIOR
GS.studios
医疗室内生态设计概念
舒适
生态
人性化
引入绿色，让目光更环境更加健康舒适。
我们关注每个人的感受，可以享受环境带来的愉悦，可以更好的放松心情。
通过环境的活力和灵感，创造健康、环保、生态的室内医疗氛围。
绿色
自然
GS.studios
自然光
明亮、健康的工作环境
现场分析
自然光
光照度
高
低
阳光照射时间
长 短
GS.studios
医疗室内生态设计概念 1、建议采用墙体通透性更强的双层玻璃百叶隔断。可以
使室内光线更好而且有利于室内通风。避免内部长期不通 风造成气味浑浊。
2、建议总体色调采取清色调，使气氛更加轻松自然，通 过植物的搭配，营造舒适、健康的就医环境，患者心情轻 松。
现场分析
准备区&复苏区效果图
门诊效果图 入口效果图
GS.studios
入口效果图
GS.studios
大厅效果图
GS.studios
门诊效果图
GS.studios
胃镜室效果图
污物 出口
清洁 入口
污物 出口
GS.studios
VIP 诊疗室效果图
GS.studios
分诊台
胃镜工作台 细节—示意图
分诊台 胃镜操作柜
护士站
GS.studios
Environmental Friendly Solution
LEEDS For Commercial Interiors LEEDS Application
GS.studios
LEEDS FOR COMMERCIAL INTERIOR

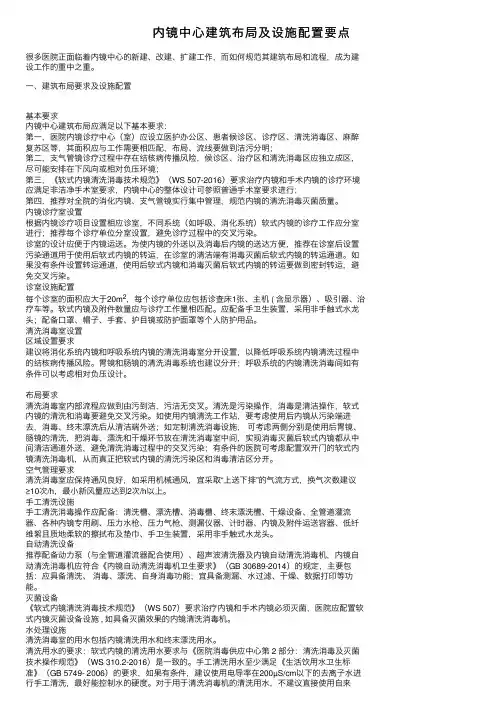

内镜中心建筑布局及设施配置要点
内镜中⼼建筑布局及设施配置要点很多医院正⾯临着内镜中⼼的新建、改建、扩建⼯作，⽽如何规范其建筑布局和流程，成为建设⼯作的重中之重。
⼀、建筑布局要求及设施配置基本要求内镜中⼼建筑布局应满⾜以下基本要求：第⼀，医院内镜诊疗中⼼（室）应设⽴医护办公区、患者候诊区、诊疗区、清洗消毒区、⿇醉复苏区等，其⾯积应与⼯作需要相匹配，布局、流线要做到洁污分明；第⼆，⽀⽓管镜诊疗过程中存在结核病传播风险，候诊区、治疗区和清洗消毒区应独⽴成区，尽可能安排在下风向或相对负压环境；第三，《软式内镜清洗消毒技术规范》（WS 507-2016）要求治疗内镜和⼿术内镜的诊疗环境应满⾜⾮洁净⼿术室要求，内镜中⼼的整体设计可参照普通⼿术室要求进⾏；第四，推荐对全院的消化内镜、⽀⽓管镜实⾏集中管理，规范内镜的清洗消毒灭菌质量。
内镜诊疗室设置根据内镜诊疗项⽬设置相应诊室，不同系统（如呼吸、消化系统）软式内镜的诊疗⼯作应分室进⾏；推荐每个诊疗单位分室设置，避免诊疗过程中的交叉污染。
诊室的设计应便于内镜运送。
为使内镜的外送以及消毒后内镜的送达⽅便，推荐在诊室后设置污染通道⽤于使⽤后软式内镜的转运，在诊室的清洁端有消毒灭菌后软式内镜的转运通道。
如果没有条件设置转运通道，使⽤后软式内镜和消毒灭菌后软式内镜的转运要做到密封转运，避免交叉污染。
诊室设施配置每个诊室的⾯积应⼤于20m2，每个诊疗单位应包括诊查床1张、主机 ( 含显⽰器）、吸引器、治疗车等。
软式内镜及附件数量应与诊疗⼯作量相匹配。
应配备⼿卫⽣装置，采⽤⾮⼿触式⽔龙头；配备⼝罩、帽⼦、⼿套、护⽬镜或防护⾯罩等个⼈防护⽤品。
清洗消毒室设置区域设置要求建议将消化系统内镜和呼吸系统内镜的清洗消毒室分开设置，以降低呼吸系统内镜清洗过程中的结核病传播风险。
胃镜和肠镜的清洗消毒系统也建议分开；呼吸系统的内镜清洗消毒间如有条件可以考虑相对负压设计。
布局要求清洗消毒室内部流程应做到由污到洁，污洁⽆交叉。
