自恢复保险丝原理

自恢复保险丝原理
自恢复保险丝原理是一种应用于电路保护的元件，其作用是在电流过大的情况下自动切断电路，以防止设备或电源受损。

它主要依靠一种特殊的材料，即自恢复保险丝材料，在过大电流作用下可以自动断开电路，当电流恢复正常时又能自动闭合。

自恢复保险丝的材料通常是由聚合物复合物制成，其中包含有特殊的导电粒子。

在正常工作情况下，导电粒子之间的连接是良好的，电流可以顺利通过。

但是当电流突然增大时，导电粒子之间的连接会因为局部的过热而断裂，导致电路断开。

此时，自恢复保险丝的聚合物材料会发生自恢复效应。

在过大电流断开电路后，聚合物材料会迅速冷却，导电粒子周围的聚合物会再次融化并重新连接。

一旦电流恢复正常，自恢复保险丝会自动恢复导通状态，使电路重新闭合。

自恢复保险丝的优点是其可重复性和快速反应。

相比于传统的保险丝，它可以在多次过载情况下自动恢复，而不需要手动更换。

并且，自恢复保险丝的恢复时间通常只需要几秒钟，相对较快。

然而，自恢复保险丝也有其不足之处。

由于其材料特性，自恢复保险丝的额定电流和额定电压通常较低，因此只适用于较小功率的电路保护。

对于大功率电路，一般仍需采用传统的熔断器或断路器来实现保护。

综上所述，自恢复保险丝利用特殊的材料和自恢复效应来实现
电路保护。

虽然在一些小功率电路中具有较大的优势，但仍需要根据具体的应用场景来选择适当的保护元件。

PTC

自恢复保险丝,属于正温度系数热敏电阻之一.在电路中,主要起电路过流过温保护作用.显著特性:可重复使用,反应迅速,安全,阻抗小.比较:自恢复保险丝与传统保险丝:它与传统保险丝之间最显著的差异就是前者可以多次重复使用.这两种产品都能提供电路过电流保护作用,但自恢复保险丝能多次提供电路保护,而传统保险丝在提供过电流保护之后,就必须更换.自恢复保险丝与双金属片:它与双金属片的主要区别在于前者在事故未被排除以前一直处于保护状态而不会复位,但金属片在事故仍然存在时会自身间隔性地复位,这就可能导致在复位时产生电磁波及火花.同时,在电路处于故障条件下重新接通电路可能损坏设备,因而不安全.自恢复保险丝能够一直保持高电阻状态直到排除故障.高分子PTC自恢复保险丝与陶瓷PTC自恢复保险丝:它与陶瓷PTC自恢复保险丝不同在于元件的初始电阻值、保护时的反应时间以及尺寸大小的差别.具有相同工作电流的高分子PTC自恢复保险丝与陶陶瓷PTC自恢复保险相比,高分子PTC自恢复保险丝具有尺寸更小、阻抗低,同时反应更快的优点.PTC自恢复保险丝的选用方法一:具体的方法如下:一,确定电路中,接入PTC元件两端的最大电压值;(即: V max 值)二,确定电路在正常工作状态下,通过PTC元件的电流值;(即: I hold 值)根据电压＼电流值选择RF系列产品三,电路在故障状态下,通过PTC元件的电流值;(即: I trip 值)四,电路的环境温度.正常情况从常温考虑,因为技术做试验时,大多数是从常温试验室里完成.特殊情况:如:电源电路正常工作环境温度为:35~45℃高分子PTC自复保险丝的专业术语IH--25度环境温度下过流保护元件的最大工作电流;IT--25环境温度下过流保护元件的最小启动保护电流;Vm ax--过流保护元件所能承受的最大工作电压;Imax--过流保护元件所能承受的最大耐受电流;Pdm ax--指过流保护元件在动作状态下所消耗的最大功率;Rmax--过流保护元件所允许的最大零功率初始电阻值;Rmin--过流保护元件所允许的最小零功率初始电阻值.高分子PTC自复保险丝的特点常温下,PTC自复保险丝电阻值特别低、体积小,可广泛应用于各种电路和电器的过流保护,并可分线安装,最大限度地保护每一条线路的安全使用,弥补了过去集中保护电路的缺陷,与传统使用的保险丝、陶瓷PTC材料、金属片等过流保护器件相比,该器件特点如下:1、对过载电流反应迅速,性能稳定、一致性可靠;2、耐冲击力强,使用寿命长(平均每次可重复保护1000次);3、可自动恢复;4、电压产品系列最大过电流可达100安培;5、体积小,可根据客户需要,加工生产各种不同形状、规格的产品;6、使用广泛,可用于微电机、机动车电路、音响设备、通讯设备、仪器仪表、电池组件、工业控制系统、计算机外围设备等.广泛应用于:PTC自复保险丝简介:它是电路过电流保护元件之一,属于热敏电阻中的正温度系数产品,在电路中起过流过热保护作用,可重新使用,无需更换.主要物理现象是mCp( ∆T/ ∆t) = I2R – U(T–Ta).(1)、在电池上的应用.比如说:锂电池、可充电锂电池组及新品电池中,防止因能量大,对于可以引起的过热或过电流的情况.(2)、在电脑及周边产品中的应用.比如说磁碟机、笔记本电脑、USB接口、台式机主板、网卡的接口端等等.(3)、在电信行业中的应用.比如说:交换机、用户终端设备、总配线架保安单元等等.(4)、在一般电器产品中的应用.比如说:卫星机顶盒产品、火警设备中的一系列产品中、音响的扬声器电路中等等.(5)在一些电器配件产品中的应用.比如说:电源供应器、充电器、电子变压器、玩具车上的微型马达、节能灯等等.(6)、在汽、摩电子产品中的应用.比如说:汽车线束、摩托车线束、点烟器、电动玻璃升降器、电动座椅、雨刮器、汽车灯具及汽车电路中的应用.(7)其他一些电子产品中的应用.PTC自复保险丝的工作原理:RF系列PTC自复保险丝是由高分子聚合物树脂与导电材料经特殊工艺加工而成.在电路的电流正常工作情况下,高分子聚合物与导电材料紧密束缚在结晶状结构内,形成低阻抗链接状态,阻抗较小,如图1(a)所示,高分子PTC自复保险丝所产生的热量也很小.当电路发生过载或短路时,电流急剧增加,高分子PTC自复保险丝的温度迅速上升,聚合物晶体遇热膨胀,使其中的导电粒子间距拉大而断开,如图1(b)所示,导致阻抗迅速升高(电阻值呈10n上升)而限制大电流通过,从而保护电路或电器.当电路故障排除后,器件内聚合物体积收缩,导电粒子间距缩小,又使RF元件自动恢复到低阻导通状态,继续正常使用,不必更换,大大降低了电路保护的成本.虽然高分子自恢复保险丝是个新兴的高科技玩意,但它的致命缺陷:1.存在较大容差的温度系数问题.如果设计的产品是在低温度地区使用,在用户不经意带到了高温度地区使用或者设计者在没有考虑这个温度系数的因数时,会造成误动作保护,可能对用户可能造成不必要的损失;而如果要考虑这个较大容差的温度系数,有可能令保护值取值困难.2.相对普通保险丝体积、应用范围窄.普通保险丝在0.05A~15~20A、110V~500V都可以公用一个相同的尺寸,自恢复保险丝就不行,低压自恢复保险丝、高压自恢复保险丝不能通用,高压自恢复保险丝没有大电流(好像250V电压范围的就没有大于2A的产品),低压自恢复保险丝的体积相差悬殊,而且电压范围也细分得仔细.3.自损耗较大.4.保护速度较慢. 可以说,高分子自恢复保险丝的应用范围很窄啊!自恢复保险丝产品,早在九十年代初期,在通信,电器,汽车电子等领域得到了应用.经过十几年的技术更新,您上述的问题,早就得到了解决.就拿汽车电子来讲吧,自恢复保险丝产品常应用于汽车雨刮器,汽车玻璃升降器,电动座椅,汽车仪表及各线束保护等等,由于汽车在使用过程中,它的环境温度相对变化较大,尤其冬夏两季,更为明显.温差相差几十度.我们在生产汽车电子类用的自恢复保险丝,综合它的使用温度参数,研制出汽车电子专用系列产品,在上海大众等汽车制造中得到了广泛应用. 自恢复保险丝因原材料不同,可以分:高分子自恢复保险丝(PPTC)和陶瓷自恢复保险丝(CPTC).高分子自恢复保险丝产品的电性能特性为:小电压,大电流型号,例如:电路电压在16V时,它的工作电流可以达到16A,最大承受电流可以达到100A, 反复保护100次,其零功率电阻变化率不超过3%的精确度,它的零功率电阻很小:只有:0.0022~0.0060欧姆.阻抗很小.就像一根导线串联于电路中. 电路电压在72V以下,自恢复保险丝元件的最小工作电流可以做到30毫安的精度,可以使用于LED超精电路中,保护传统保护器做到的电路中.陶瓷自恢复保险丝产品的电性能特性为:大电压,大电流型,与高分子互补,所以,根据不同电路的需要,可以选择不同材质的自恢复保险丝使用,达到电路保护的特性.自恢复保险丝的体积,相对传统保护器,体积小,反复快,且可以重复使用,无须更换的优势.常用于电源系列产品中的自恢复保险丝元件:DC工作电压: 3.6V 12V 16V 24V 30V 36V 48V 60V 72V工作电流:750mA至16A最大承受电流:30-100A环境温度:45~120度NTC(负温度系数)即温度变高阻值变小,(PTC)热敏电阻(正温度系数)则相反,两个作用截然不同,NTC串联于L线上,而PTC并联于L,N线上,NTC的作用起到一个缓冲作用,即开机瞬冲击电流很大,所以串一个NTC可以降低开机瞬间冲击电流,(在电路上串一电阻也可得此效果,但电阻上有一定损耗,造成效率低)它工作情况如下:刚开机瞬间,由于常温,那么阻抗大,此时相当于在电路上串一电阻,当电路工作,电流流过NTC,温度升高,阻抗变小,此时相当于短路,即开机可以抑制瞬间电流,而正常工作时又可损耗小(几乎零损耗).不能当保险丝看等,要想炸掉NTC,恐怕PCB也全黑了.PTC 是一高压抑制作用,也可叫防雷管,说到防雷管也许大家就不陌生了,标准电压AV2500V,工作原理相似于稳压管,也就是两脚电压达到击穿电压时,两脚相当于短路,电流可达十几A到上百A不等,而工作电压也取决于取值.7D471K/271K.还有一种放电压管200,高压可达AC4000V.热敏电阻的选取原则是：在满足稳态电流的情况下,在温度在25摄氏度的条件下测到的电阻值应为:R>=1.414*E/ImE:输入电压Im:浪涌电流,其提到,一般在开关电源中,浪涌电流为稳态电流的100倍.NTC电阻串联在交流电路中主要是起“电流保险”作用.压敏电阻并联在交流侧电路中主要是起“限制电压超高”作用.为了避免电子电路中在开机的瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC热敏电阻器,能有效地抑制开机时的浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC热敏电阻器的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以,在电源回路中使用功率型NTC热敏电阻器,是抑制开机时的浪涌,以保证电子设备免遭破坏的最为简便而有效的措施。

自恢复保险丝 0欧姆电阻

自恢复保险丝 0欧姆电阻
自恢复保险丝（Resettable Fuse）是一种电子电路保护装置，旨在防止电路由于过流、过载、过热或短路而受到损坏。

它根据功能命名，实质上就是PTC电阻，且分为陶瓷PTC（CPTC）和高分子PTC（PPTC）。

当自恢复保险丝接入电路后，一旦电路发生过流，器件的温度上升，电阻增大，呈现出“断路”状态（仍有微小的漏电流）。

自恢复保险丝的主要参数有保持电流、跳脱电流、最大电压、最大电流、最大动作时间、消耗功率和电阻值范围等七大主要参数。

值得注意的是，自恢复保险丝具有正温度系数 (PTC)，这意味着当温度升高时，其电阻也会增加。

这与保险丝的原理相似，保险丝的本质就是一段低熔点且电阻率较高的金属丝。

当电流流过保险丝时，虽然其温度会上升，但由于保险丝金属材料的熔点较低，它会先于普通电阻熔断，从而执行线路保护。

至于0欧姆电阻，它是一种特殊的电阻器，其电阻值为0欧姆。

在电路中，它可以用于接地、电路隔离、信号匹配等应用。

但需要注意的是，直接将自恢复保险丝替换为0欧姆电阻是不可取的，因为两者的功能和应用场景是不同的。

JK系列高分子PTC自复保险丝

深圳金瑞电子材料有限公司JK系列高分子PTC自复保险丝(JINKE-Polymer PTC Resettable Fuses)产品介绍JK30系列PTC自恢复保险丝额定工作电压为30V、额定维持电流为0.75A～9.0A。

这一系列的热敏电阻具有中等的耐电压能力，与JK60系列自恢复保险丝相比具有不动作电流大、电阻小、体积小、动作时间短等优点。

可广泛用于灯具、计算机接口、鼠标、键盘、微型电机、变压器、CPU、火警及安全保护系统、卫星电视接收系统及其它一些测试、测量设备中。

产品外形：Figure 1 Figure 2产品型号及技术参数Electrical characteristics(25℃)保持电流（I H）：25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。

触发电流（I T）：25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。

最大电压（V max）：PPTC自复保险丝能承受的最大工作电压。

最大电流（I max）：P35倍PTC自复保险丝能承受的最大电流。

动作时间（T trip）：指定电流下的最大动作时间。

动作功率（Pd typ）：25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。

最小电阻（R min）：25℃ 温度条件下最小零功率电阻。

最大电阻（R max）：25℃ 温度条件下最大零功率电阻。

JK系列高分子PTC自复保险丝(JINKE-Polymer PTC Resettable Fuses)产品介绍JK系列高分子PTC自复保险丝（JINKE-Polymer PTC Resettable Fuses）是新一代过流保护产品，功能相当于可自动回复并可重复使用的保险丝，用于电路中保护电路不被大电流损坏，具有可自动回复、安全性高、回复时间短、耐强电流特性好及体积小等优点。

产品根据不同的额定工作电压（Operating Voltage:6V - 600V）、维持电流（Holding Current:20mA – 14.1A）及形状共分为十大类、近百种规格。

PTC热敏电阻

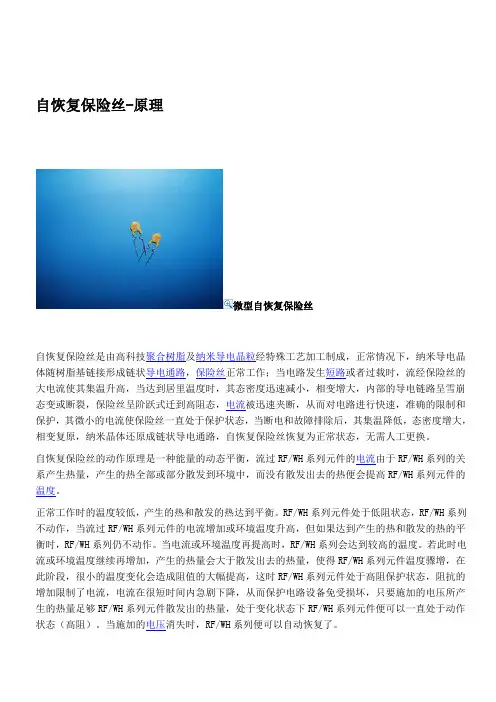

自恢复保险丝-原理微型自恢复保险丝自恢复保险丝是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，保险丝正常工作；当电路发生短路或者过载时，流经保险丝的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，保险丝呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使保险丝一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，自恢复保险丝恢复为正常状态，无需人工更换。

自恢复保险丝的动作原理是一种能量的动态平衡，流过RF/WH系列元件的电流由于RF/WH系列的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高RF/WH系列元件的温度。

正常工作时的温度较低，产生的热和散发的热达到平衡。

RF/WH系列元件处于低阻状态，RF/WH系列不动作，当流过RF/WH系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，RF/WH系列仍不动作。

当电流或环境温度再提高时，RF/WH系列会达到较高的温度。

若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得RF/WH系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时RF/WH系列元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够RF/WH系列元件散发出的热量，处于变化状态下RF/WH系列元件便可以一直处于动作状态（高阻）。

当施加的电压消失时，RF/WH系列便可以自动恢复了。

自恢复保险丝-技术标准运行图示说明1、额定零功率电阻PPTC热敏电阻应按零功率电阻分档包装，并在外包装标明阻值范围。

耐压、耐流能力测试后，每组样品中自身前的电阻变化率极差δ|Ri后-Ri前/Ri前-（Rj后-Rj前）/Rj前|≤100%2、PTC效应说一种材料具有PTC (Positive Temperature Coefficient) 效应，即正温度系数效应，仅指此材料的电阻会随温度的升高而增加。

保险丝选型讲解

车用保险丝选型详解一、保险丝简介保险丝(fuse)也被称为电流保险丝，IEC127标准将它定义为“熔断体（fuse-link)”。

熔断体是由电阻率比较大而熔点较低的银铜合金制成的导线。

若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电子/电力设备不受过电流/过热的伤害，避免电子设备因内部故障所引起的严重伤害。

保险丝是熔断器的俗称，起短路保护的作用，保护电路及用电设备，不因短路故障而损坏，避免发生火灾。

以前在我们家庭电路里，金属保险丝是必不可少的元件，后来有了断路器，保险丝也就比较少见了。

但是，这并不意味着保险丝就没用了，随着新型材料的出现，许多新型保险丝已经广泛应用于各种电路中，担负着短路保护的作用。

二、保险丝的组成：保险丝，即熔断器由3个部分组成，分别是：1.熔体它是熔断器的核心，熔断时起到切断电流的作用，家用保险丝常用铅锑合金制成；2.电极它是熔体与电路联接的部件。

通常有两个，必须有良好的导电性，应连接紧密，不应有过大的接触电阻；3.外壳（支架）保险丝的熔体一般都纤细柔软的，外壳（支架）的作用是将熔体和电极固定起来，成为刚性的整体，便于安装、使用，一般具有良好的机械强度、绝缘性、耐热性和阻燃性。

汽车电路也不例外，也需要短路保护，对于我们有车一族来说，从某种意义上说，保险丝就是保命丝，千万不要小看它哦，把它当成可有可无的东西。

三、车用保险丝分类保险丝种类很多，有按保护形式分类、按使用范围分类、按体积分类、按额定电压分类、按分断能力分类、按熔断速度分类等。

汽车用保险丝标准化程度最高、世界各国汽车制造厂商均在使用，车用保险丝的具体分类举例如下：1.按类型分类1)电流保险丝贴片保险丝，有0805、1206等规格，采用薄膜技术以精准地控制电气特性，由于体积较小，因此比较适合于空间受限应用中的电路提供次级保护的理想选择，例如手持式的可携带电子设备以及各种仪器仪表。

自恢复保险丝电阻曲线

自恢复保险丝电阻曲线自恢复保险丝，又被称为PTC保险丝或可重启保险丝，是一种常见的电子元器件。

它的特殊之处在于，当电流超过其额定值时，它会自动断开电路，阻止电流继续流动。

然而，一旦电流回到正常范围内，自恢复保险丝又会自动恢复通路，使电流重新流动。

自恢复保险丝的工作原理和使用特点非常值得我们深入了解。

自恢复保险丝的工作原理基于所采用的材料的热膨胀性质。

通常，自恢复保险丝由聚合物材料制成，其中掺入了特殊的导电粒子。

在正常情况下，这些导电颗粒之间形成了一个连通的导电网络。

当电流超过自恢复保险丝的额定值时，导电粒子产生热量，使周围的聚合物材料膨胀。

这种膨胀会导致导电颗粒之间的间隙变大，从而断开电路，阻断电流的流动。

一旦电流回到正常范围内，自恢复保险丝会自动冷却，聚合物材料收缩，导电颗粒重新接触，使电路恢复通畅。

自恢复保险丝的特点之一是快速响应。

一旦电流超过额定值，自恢复保险丝会立即中断电路，防止过电流带来的损害。

相比传统的保险丝，自恢复保险丝的断开时间更短，可以有效保护电路元件。

此外，自恢复保险丝可以多次循环使用，省去了更换保险丝的麻烦和成本。

这使得自恢复保险丝在一些需要可靠保护的应用中非常受欢迎。

在实际应用中，自恢复保险丝有多种类型，其中最常见的是表面贴装型和插装型。

表面贴装型自恢复保险丝适用于印刷电路板(PCB)上的小型电子设备。

它们通常有小功率和自恢复特性，能够提供对电路的快速保护。

插装型自恢复保险丝则适用于较大功率和更高电流的应用场景，如电源系统和汽车电子设备。

除了工作原理和应用特点，自恢复保险丝的电阻曲线也是我们需要了解的重要内容之一。

电阻曲线能够反映自恢复保险丝在线路中的电阻变化情况。

一般来说，自恢复保险丝的电阻随着温度的变化而变化。

在正常工作温度范围内，自恢复保险丝的电阻较低，保持在几个欧姆以下。

当电流超过额定值时，导电粒子产生热量，导致自恢复保险丝温度升高。

随着温度的升高，自恢复保险丝的电阻也会迅速上升。

汽车保险丝国标

汽车保险丝国标随着汽车在我们生活中的普及，汽车安全问题也越来越引起人们的关注。

而汽车保险丝作为汽车电路中的重要部件之一，起着保护汽车电路安全的关键作用。

为了保证汽车保险丝的质量和性能，我国制定了汽车保险丝的国家标准，下面我们就来详细了解一下汽车保险丝国标。

一、汽车保险丝的定义和分类根据国家标准，汽车保险丝是指用于保护汽车电路安全的一种电器元件，广泛应用于汽车电器系统中。

根据其工作原理和结构特点的不同，汽车保险丝可以分为熔断型和复位型两大类。

熔断型保险丝是指在电流过载时，保险丝内部的熔丝会熔断，切断电路，起到保护电器设备的作用。

而复位型保险丝则是在电流过载后，保险丝内部的熔丝会短暂断开，当电流恢复正常时，保险丝会自动恢复导通状态，实现对电路的保护。

二、汽车保险丝的国家标准我国制定了一系列的汽车保险丝国家标准，其中最重要的是《GB8824-2018汽车安全玻璃丝标准》和《GB8825-2018汽车熔断型保险丝标准》。

《GB8824-2018汽车安全玻璃丝标准》规定了汽车安全玻璃丝的技术要求、试验方法和检验规则。

其中，安全玻璃丝的额定电压范围为32V至1000V，额定电流范围为0.1A至30A，具有防潮、耐震动、防高温等特点，能够适应各种恶劣环境下的使用需求。

《GB8825-2018汽车熔断型保险丝标准》则规定了汽车熔断型保险丝的技术要求、试验方法和检验规则。

根据标准的要求，熔断型保险丝应具有正常工作时的低电阻、过载时的高电阻以及短路时的迅速切断电路等特点，能够有效保护汽车电器设备的安全运行。

三、汽车保险丝国标的重要性汽车保险丝国标的制定和实施，对于保障汽车电路的安全稳定运行起着至关重要的作用。

首先，国家标准对汽车保险丝的技术要求进行了明确规定，确保了汽车保险丝的质量和性能达到一定的标准。

国家标准的实施可以提高汽车保险丝的生产工艺和检测手段，提升了汽车保险丝的制造水平和质量控制能力。

这样一来，消费者购买的汽车保险丝就更加可靠，使用寿命更长。

完整的电路保护：过流保护,过压保护,热保护

2010-12-16
9
Teccor Overvoltage Protection Product
1、聚合物ESD抑制器 2、可变电阻--表面贴 A、多层叠的可变电阻（ML，MLE、MHS、AUML and MLN Series） B、压敏电阻（CH Series） 3、硅保护产品 A、TVS/Diode Arrays（SP05x，SP72x Series） B、闸流管（SiBODTM ） C、TVS Diodes/Silicon Avalance Diodes（SADs） 4、气体放电管（GDTs） 5、工业&轴向压敏电阻 A、Radial Leaded MOVs（UltraMOVTM，C-III，LA，ZA，RA and TMOVTM Varistors） B、轴向引脚的压敏电阻（MA Series MOVs） C、工业级的压敏电阻（CA，NA，PA，HA，HB34，DA and DB Series varistors）
封装类型 0402/0603 JEDEC SOT-23 0402/0603 JEDEC SOT-23 EIA 2012 (0805)
特点
低电容,容量在3-22pF. 主要用低速设备上. 四通道,每通道的电容值为3pF. 非常低的电容值,仅为 0.05pF.
接口类型数据线(Data Line) 400Mbps
推荐产品
可控硅（SCR）压敏电阻（MOV） TVS / ULTraMOV
2010-12-16 13
2010-12-16
14
雷电的防护
---电力系统器件应用比较电力系统器件应用比较
气体放电管压敏电阻
能承受数百微秒内数千安培瞬态雷电电流的冲击。缺点是对雷电过电压的波头无法进行有效的保护。有较好的非线性，有很大的吸收能力，响应速度快。缺点是应用于DVI、ISDN等图像传输设备上时，容易失真。同时容易老化。

自复位保险丝

自复位保险丝1. 简介自复位保险丝是一种常见的电子组件，用于保护电路免受过电流、过热等因素的损坏。

它具有自动恢复功能，当电流超过预设值时，保险丝会熔断，并在一段时间后自动恢复，使电路重新正常工作。

本文将详细介绍自复位保险丝的原理、特点和应用。

2. 原理自复位保险丝的工作原理基于热敏材料的特性。

通常，自复位保险丝由一个热敏电阻和保险丝电阻组成。

当电流超过保险丝的额定电流时，热敏电阻会感应电流的热量并升高温度。

当温度达到热敏材料的熔断温度时，保险丝电阻将断开电路，阻止进一步的电流流动。

然后，热敏材料将冷却，并重新接通电路。

3. 特点3.1 自动恢复自复位保险丝的最大特点就是其自动恢复功能。

在熔断后，保险丝会自动恢复，电路重新连接。

这使得自复位保险丝在需要长时间稳定工作的场合非常有用，而无需人工干预。

3.2 快速响应自复位保险丝具有快速响应的特点。

当电流超过额定值时，保险丝会瞬间熔断，以防止电路受到过大的电流冲击。

这有助于保护电路和其他电子组件免受损坏。

3.3 空间节省相比传统的熔断器，自复位保险丝在设计上更加紧凑，可以节省空间。

这对于电路板和其他有限空间的应用非常重要。

3.4 高可靠性自复位保险丝通常由可靠的材料制成，具有高可靠性和稳定性。

它们在各种环境条件下都能正常工作，并可以经受高温和高压的考验。

4. 应用自复位保险丝广泛应用于各种电子设备和电路中，特别是那些对连续稳定工作要求较高的场合。

以下是一些常见的应用案例：•手机和平板电脑：自复位保险丝可用于保护电池充电电路，避免电路短路和过电流损坏。

•家用电器：如冰箱、洗衣机等，自复位保险丝可用于保护电机、电路板等关键部件。

•汽车电子系统：自复位保险丝可用于保护汽车电路免受过电流和短路的损害。

•工业自动化设备：自复位保险丝可用于保护各种电子控制设备，确保其稳定运行。

5. 使用注意事项在使用自复位保险丝时，需要注意以下几个方面：•确保选择正确的额定电流，以防止过大电流的冲击损坏设备。

陆海自恢复保险丝规格书

陆海自恢复保险丝规格书1.产品概述陆海自恢复保险丝是一种电气故障保护装置，可用于电力系统、电子设备和汽车电气系统等领域。

它具有自动恢复的功能，即在保护电路过载或短路时，保险丝会自动恢复正常工作状态，确保设备或系统的安全运行。

2.产品特点2.1自动恢复功能：当电路过载或短路发生时，保险丝会自动断开电路，起到保护作用。

一旦过载或短路情况解除，保险丝会自动恢复通电状态，避免频繁更换保险丝的繁琐操作。

2.2快速响应：保险丝具有快速断电和断电恢复的特性，能够在电路故障发生时迅速切断电流，避免设备受损。

2.3高可靠性：产品采用高品质材料和先进生产工艺，具有良好的电气性能和耐高温、耐冲击的特点，能够长时间稳定运行。

2.4简单安装：保险丝尺寸小巧、重量轻，易于安装和更换，适用于各种电路环境。

3.技术指标3.1额定电压（Rated Voltage）：产品可选额定电压范围广，通常为12V、24V、48V等常见电压级别。

3.2额定电流（Rated Current）：产品可根据实际需求选择不同的额定电流，常见的额定电流有1A、2A、5A等多种规格。

3.3断开时间（Trip Time）：保险丝的断开时间需要符合相关标准，一般在故障发生后的数毫秒内切断电路。

3.4自恢复时间（Recovery Time）：在故障消除后，保险丝需要在较短的时间内自动恢复通电状态，一般在几十秒到几分钟之间。

4.使用方法与注意事项4.1安装：将保险丝正确安装到电路中，确保保险丝的两端与电路连接牢固、接触良好。

4.2更换：当保险丝断开时，应根据电气规范和设备要求及时更换保险丝，以保证电路运行安全。

4.3额定参数匹配：在选择和使用保险丝时，应根据实际电路的额定电压和额定电流需求，选择适合的保险丝规格。

4.4温度限制：保险丝在使用过程中应避免超过其额定温度范围，以免影响产品性能和寿命。

5.应用领域陆海自恢复保险丝广泛应用于电力系统、电子设备和汽车电气系统等领域，主要用于过载和短路保护。

保险丝选用设计规范

保险丝选用设计规范CY-WE-18-04-221.目的为了使本公司产品设计文件中有关保险丝设计选用的技术要求进一步规范化，特制定本规范。

2.适用范围适用于本公司产品设计过程中对保险丝的选用。

3.规范3.1保险丝分类3.1.1本公司保险丝目前有功得和SUN两家供应商，除定型的客户已承认的机种还用功得的保险丝外，由于采购和成本原因新开发的产品所用保险丝一般选用SUN。

3.1.2从熔断速度来讲，保险丝一般分为快速型和慢速型两种，以下以SUN为例说明：3.1.2.1 5G、5GP、5F、5FP、6G、6GP为快速型，其中：a. 5G、5GP、 6G和6GP有UL认证；b. 5F和5FP无UL认证；c. 5G、5F和6G无引脚；d. 5GP、5GP和6GP有引脚。

3.1.2.2 5S、5SP、5T、5TP、6S、6SP为慢速型，其中：a. 5S 、5SP、6S和6SP有UL认证；b. 5T和5TP无UL认证；c. 5S、5T和6S无引脚；d. 5SP、5TP和6SP有引脚。

3.1.3保险丝还有温度保险丝和过流保护器两种延伸类型，温度保险丝主要用于变压器里作温度保险用，过流保护器主要用于电源电流大于10A以上的机种作过流保护用。

3.2选型3.2.1 100V-120V保险丝选用5G、5GP、5F、5FP、6G、6GP快速型保险丝，220V-240V保险丝选用5S、5SP、5T、5TP、6S、6SP慢速型保险丝，OEM机种按客户要求选择。

3.2.2 100V-120V保险丝一般选值计算原则：假定放大器的额定输出功率为W保险丝的电流计算值为AI（单位为安培）保险丝的实际取值为A（单位为安培）其经验计算公式为：AI=11W/590+0.8则A按保险丝的标称电流的优先取值顺序为① A =AI ±0.1②AI +0.1≤A≤AI +0.43.2.3 220V-240V保险丝一般选值原则：保险丝规格电流值以100V-120V保险丝取值的1/2倍取值。

自恢复保险丝选型

自恢复保险丝一、什么是自恢复保险丝（POLYPTC\PPTC \PTC）自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

在习惯上把PPTC(Polyer Positive TemperatureCoefficent---正温度系数，见关键词PPTC)也叫自恢复保险丝。

二、自恢复保险丝原理自恢复保险丝是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，保险丝正常工作；当电路发生短路或者过载时，流经保险丝的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，保险丝呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使保险丝一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，自恢复保险丝恢复为正常状态，无需人工更换。

三、自恢复保险丝参数IH：最大工作电流（25℃）IT：最小动作电流（25℃）Itrip：过载电流 Tmax：过载电流最大动作时间Vmax：最大过载电压 Imax：最大过载电流Rmin：最小电阻（25℃）Rmax：最大电阻（25℃）四、自恢复保险丝应用自恢复保险丝串联在 DC/AC 电源电路中.可以选择DIP 直插式或 SMD 表面贴装式. PPTC 无正负极性之分.因 PPTC 在保护状态下,表面温度高,要安装在通风状态下,对高温敏感的元器件不要与 PPTC 直接接触.五、选型型号如：KX60-050 最大工作电压为60V，最大工作电流为0.5A 应用范围:ADSL设备中的自恢复保险丝的应用自恢复保险丝在无线电产品,电池组,充电器产品中的应用汽车电子及零部件中的过流保护应用遥控电动玩具车, 高低频电源充电器电动玩具,童车等电子玩具中的应用卫星接受器DVB产品中的应用自恢复保险丝在通信终端设备产品中的应用电源供应器产品中的应用家庭影院 / 扬声器 / 分频器 / 电磁负载 / 马达 / 吸尘器六、自恢复保险丝的应用1.镇流器日光灯需要一个镇流器产生高电压和大电流来点着。

自恢复保险丝的连接方法

自恢复保险丝的连接方法
必须选择和使用相适应的保险丝，保险丝的熔断电流通常为额定电流的1.5~2.0倍。

在电源闸刀（开关）上安装保险丝时，不准带电操作，应将电源闸刀拉开，断开电源。

将保险丝顺时针绕紧固螺丝一周，用垫片上拧紧螺丝，直到拧牢为止，不可用力过猛拧得太紧压坏保险丝。

另外保险丝在另个紧固螺丝之间不可拉得太紧，应有余量，以防保险丝受伤。

平时，电源闸倒及保险丝不能裸露，必须盖上胶木盖，以确保安全。

如果选择和使用的自恢复保险丝符合规格而又经常出现保险丝熔断的现象，说明电气线路和电器设备有问题，应及时请电工查找原因，清除隐患。

切不可随意更换粗保险丝和干脆用铜丝、铁丝等代替。

自恢复保险丝71879

自恢复保险丝自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

在习惯上把PPTC(Polyer Positive Temperature Coefficent)也叫自恢复保险丝。

严格意义讲：PPTC不是自恢复保险丝，ResettableFuse才是自恢复保险丝。

自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。

在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。

当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。

当故障排除后，自恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。

自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝系列元件的电流由于自恢复保险丝系列的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自恢复保险丝系列元件的温度。

正常工作时的温度较低，产生的热和散发的热达到平衡。

自恢复保险丝系列元件处于低阻状态，自恢复保险丝系列不动作，当流过自恢复保险丝系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自恢复保险丝系列仍不动作。

当电流或环境温度再提高时，自恢复保险丝系列会达到较高的温度。

若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自恢复保险丝系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时自恢复保险丝系列元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够自恢复保险丝系列元件散发出的热量，处于变化状态下的自恢复保险丝系列元件便可以一直处于动作状态（高阻）。

自恢复保险丝百科

自恢复保险丝百科一、什么是自恢复保险丝自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。

在习惯上把PPTC(Polyer Positive TemperatureCoefficent)也叫自恢复保险丝。

三、自恢复保险丝参数IH：最大工作电流（25℃）IT：最小动作电流（25℃）Itrip：过载电流Tmax：过载电流最大动作时间Vmax：最大过载电压Imax：最大过载电流Rmin：最小电阻（25℃）Rmax：最大电阻（25℃）四、自恢复保险丝应用自恢复保险丝串联在DC/AC 电源电路中.可以选择DIP 直插式或SMD 表面贴装式. PPTC 无正负极性之分.因P PTC 在保护状态下,表面温度高,要安装在通风状态下,对高温敏感的元器件不要与PPTC 直接接触.五、选型型号如：JK250120u最大工作电压为250V，最大工作电流为120mA应用范围:ADSL设备中的自恢复保险丝的应用自恢复保险丝在无线电产品,电池组,充电器产品中的应用汽车电子及零部件中的过流保护应用遥控电动玩具车, 高低频电源充电器电动玩具,童车等电子玩具中的应用卫星接受器DVB产品中的应用自恢复保险丝在通信终端设备产品中的应用电源供应器产品中的应用家庭影院/ 扬声器/ 分频器/ 电磁负载/ 马达/ 吸尘器何谓保险丝,其作用是什么？保险丝也被称为熔断器，IEC127标准将它定义为"熔断体（fuse-link)"。

PolySwitch自恢复保险丝概述

1、PolySwitch 自恢复保险丝概述PolySwitch 器件和保险丝之间最明显的区别是可复位能力特性，虽然两种产品都可以提供过流保护，而PolySwitch 器件可以提供多次这种保护，而保险丝在提供其保护之后，为保证电路发挥作用必须进行更换。

在技术上讲，PolySwitch 可复位器件是一种以传导性聚合物为基础的热敏电阻。

它也具有正温度系数能力（PTC ，positive temperature coefficient ），器件的阻抗可以随温度增加而加大。

PolySwitch 可复位器件是一种聚合物正温度系数热敏电阻。

2、聚合物正温度系数（PPTC ）是的工作原理聚合物PTC 器件由一个聚合物矩阵组成，它充满了碳黑微粒而具有传导性。

由于它具有传导性，它将通过一定量的电流。

如果过多的电流流过该器件，由于I ²R 的加热，该器件就会发热；因为器件发热，它就会膨胀；其膨胀将使碳微粒分散开，使器件的阻抗增加。

这将使器件更快地发热并膨胀得更大，进一步增加了阻抗。

这种阻抗的增加足以显著减少电路中的电流。

少量的电流仍然可以流过该器件，且足以保持器件的温度，并使之保持在高阻抗水平。

当电源和故障解除后，PolySwitch 器件就会冷却。

设备冷却时，它将收缩到其原来的形状，并返回低阻抗水平，这时它可保持器件设定的电流。

3、 PolySwitch 自恢复保险丝的参数含义1）保持电流H I ：在20℃下正常工作的最大电流。

2）启动电流T I ：在20℃下启动保护的最小电流。

3）MAX V ：最大工作电压。

4）MAX I ：所能容忍最大电流。

5）D P ：元件动作状态下之消耗功率 6）MAX R :未动作之前初始最大阻值 7）MIN R :未动作之前初始最小阻值8）温度递减曲线：随着环境温度的升高，PolySwitch 保险丝的保持电流和启动电流会降低，设计时必须考虑这一点。

9)动作保护时间曲线：当通过的电流超过启动电流后，保险丝动作。

保险丝

保险丝也被称为熔断器，IEC127标准将它定义为“熔断体（fuse-link)”。

它是一种安装在电路中，保证电路安全运行的电器元件。

保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。

若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

电源功率本身的除外其实还是与输入滤波电容有关系的；因为在开机的瞬态，滤波电容需要充电；关键是在充电的这一瞬态会带来什么样的危害：1. 整流管或保险丝冲击损伤2. 电源的插座会出现打火现象避免方法：小功率的，象手机充电器、剃须刀充电器等一般不采取措施；再往上一点功率，会采用串电阻的方式；（这样成本会低）20W 以上的大部分会考虑 NTC （负温的热敏电阻）100W以上的话，考虑用 Triac （双向可控硅）或 SCR（单向可控硅） +功率电阻再大功率的，基本上会考虑使用Relay（继电器）+ 功率电阻对于雷击来说，更多的是要考虑 Layout 及一些防雷设计；如压敏电阻，气隙放电等等是可以搞定的ESD/EFT etc. EMS test 来说，是可以通过设计搞定的，而不是一定要加一个电阻在这里有几种办法提供你参考：1、加开关机消除开关火花电路；2、加NTC；3、加软启动电路；4、将保险管改成延时保险；5、精调你的变压器参数，减少开机磁芯饱和的几率；6、提高你的电源效率，减少开机启动利用计算机设计单片开关电源讲座第七讲单片开关电源关键元器件的选择沙占友，杜之涛，武卫东(河北科技大学，河北石家庄050054）摘要：介绍单片开关电源外围电路中关键元器件的性能特点、工作原理、应用领域和选择方法。
