(整理)贴片自恢复保险丝
贴片保险丝的定义及应用
贴片保险丝的定义及应用电子元件市场上存在着很多的系列保险丝，其中就有贴片保险丝。
这种系列保险丝在工厂中利用的比较多，个别用户使用的比较少。
据业内专家介绍，贴片保险丝在小型保险丝行业中是技术含量相对较高的新品种。
贴片保险丝可分为贴片电流保险丝和贴片自恢复保险丝。
一次性保险丝保护后需要更换，自恢复保险丝保护后断电可以自己恢复能重复使用。
自恢复贴片保险丝一次性贴片保险丝贴片保险丝产品按性能可分。
类为：快速熔断器、慢速熔断和增强熔化热能三种类型。
贴片保险丝如果具有高要求，一般采用薄膜制程，超低内阻，适用于过流保护，如浪涌等。
电脑周边产品，手机等通信设备，数码相机，显示器，电池常用。
可以用这类技术生产的厂家均有一定规模。
在选用贴片保险丝建议按下面几个方面来选定：1.我们把电路短路时流过的最大电流值称之为短路电流。
对于各种保险丝来说，额定断路容量是有规定的，我们在选择保险丝时必须注意不要使短路电流超过额定断路容量。
如果选择了断路容量小的保险丝，则有可能使保险丝破裂或者引发火灾。
2.观测冲击电流的波形（脉冲电流波形），用I2t值（焦耳积分值）来计算它的能量。
冲击电流的大小和次数不同，对保险丝造成的影响也是不同的。
冲击电流的I2t值与单脉冲的熔断I2t值之比决定了保险丝耐冲击电流的次数。
3.在所使用的电路中流经保险丝的常态电流大小。
通常情况下我们要预先设定一个减额量，然后按下面的原则来进行选择：即常态电流必须小于额定电流与减额系数的乘积。
4.按照UL规格的规定，保险丝应在额定电流2倍的情况下快速熔断。
但在大多数情况下，为了确保可靠地熔断，我们推荐熔断电流应大于额定电流的2.5倍。
另外熔断时间是重要的话，还必须参考厂商提供的熔断特性图来作出判断。
5.开路电压一般应选定为小于额定电压。
例如将额定电压为DC24V的保险丝用于AC100V 的电路中时，有可能引燃保险丝或使保险丝破裂。
随着电子元器件的小型化和贴片化，保险丝也随之走向小型贴片化，而且用的范围广，问贴片保险丝用在哪的人也多。

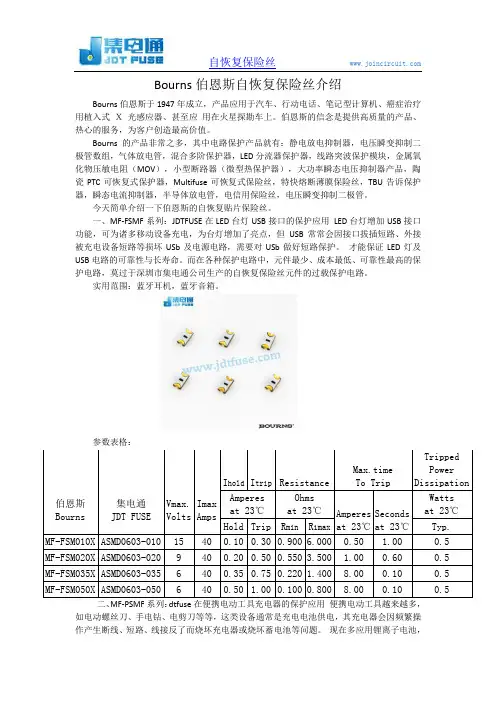

bourns自恢复贴片保险丝介绍
Bourns伯恩斯自恢复保险丝介绍Bourns伯恩斯于1947年成立，产品应用于汽车、行动电话、笔记型计算机、癌症治疗用植入式Ｘ光感应器、甚至应用在火星探勘车上。
伯恩斯的信念是提供高质量的产品、热心的服务，为客户创造最高价值。
Bourns的产品非常之多，其中电路保护产品就有：静电放电抑制器，电压瞬变抑制二极管数组，气体放电管，混合多阶保护器，LED分流器保护器，线路突波保护模块，金属氧化物压敏电阻（MOV），小型断路器（微型热保护器），大功率瞬态电压抑制器产品，陶瓷PTC可恢复式保护器，Multifuse可恢复式保险丝，特快熔断薄膜保险丝，TBU告诉保护器，瞬态电流抑制器，半导体放电管，电信用保险丝，电压瞬变抑制二极管。
今天简单介绍一下伯恩斯的自恢复贴片保险丝。
一、MF-FSMF系列：JDTFUSE在LED台灯USB接口的保护应用LED台灯增加USB接口功能，可为诸多移动设备充电，为台灯增加了亮点，但USB常常会因接口拔插短路、外接被充电设备短路等损坏USb及电源电路，需要对USb做好短路保护。
才能保证LED灯及USB电路的可靠性与长寿命。
而在各种保护电路中，元件最少、成本最低、可靠性最高的保护电路，莫过于深圳市集电通公司生产的自恢复保险丝元件的过载保护电路。
实用范围：蓝牙耳机，蓝牙音箱。
参数表格：如电动螺丝刀、手电钻、电剪刀等等，这类设备通常是充电电池供电，其充电器会因频繁操作产生断线、短路、线接反了而烧坏充电器或烧坏蓄电池等问题。
现在多应用锂离子电池，不仅会因过充、过放而损坏，严重的会产生爆炸等不安全的情况，产生这种情况的基本原因是充电机、蓄电池的保护电路没有设计好，有的就没有设计蓄电池的充放电与反接保护，这是非常危险的。
这种方案已通过11年的应用验证，没有出现过问题，能对蓄电池充电器的短路和反接以及超温后提供很好的提前保护作用.实用范围：万用串列汇流排周边设备 ‧磁碟机 ‧唯读光碟 ‧为主机板和周边设备插入保护 ‧个人数位平台／数位相机 ‧游戏机保护。

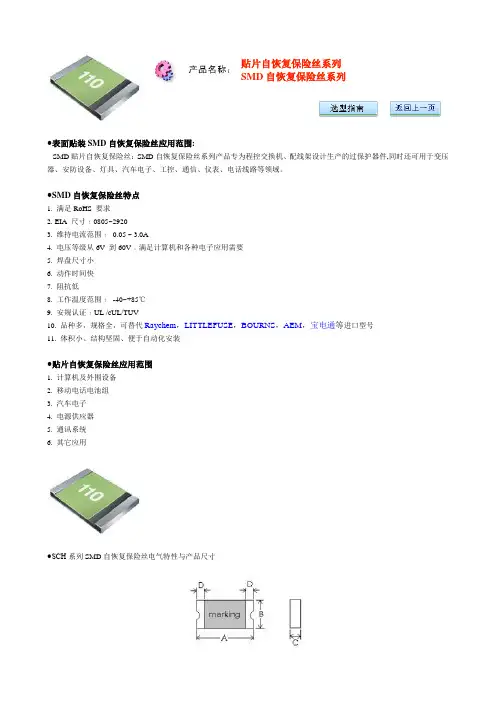

SMD自恢复保险丝系列
贴片自恢复保险丝系列 SMD 自恢复保险丝系列●表面贴装SMD 自恢复保险丝应用范围:SMD 贴片自恢复保险丝：SMD 自恢复保险丝系列产品专为程控交换机、配线架设计生产的过保护器件,同时还可用于变压器、安防设备、灯具、汽车电子、工控、通信、仪表、电话线路等领域。
●SMD 自恢复保险丝特点1. 满足RoHS 要求2. EIA 尺寸﹕0805~29203. 维持电流范围﹕ 0.05 ~ 3.0A4. 电压等级从6V 到60V ﹐满足计算机和各种电子应用需要5. 焊盘尺寸小6. 动作时间快7. 阻抗低8. 工作温度范围﹕ -40~+85℃ 9. 安规认证﹕UL /cUL/TUV10. 品种多，规格全，可替代Raychem ，LITTLEFUSE ，BOURNS ，AEM ，宝电通等进口型号 11. 体积小、结构坚固、便于自动化安装●贴片自恢复保险丝应用范围1. 计算机及外围设备2. 移动电话电池组3. 汽车电子4. 电源供应器5. 通讯系统6. 其它应用●SCH 系列SMD 自恢复保险丝电气特性与产品尺寸●0805 贴片自恢复保险丝电气特性(23℃)●0805 点击察看保护电流时间(I-T)曲线图●0805 SMD自恢复保险丝外形尺寸●1206 贴片自恢复保险丝电气特性(23℃)●1206 点击察看保护电流时间(I-T)曲线图●1206 SMD自恢复保险丝外形尺寸●1210 贴片自恢复保险丝电气特性(23℃)●1210 点击察看保护电流时间(I-T)曲线图●1210 SMD自恢复保险丝外形尺寸●1812 贴片自恢复保险丝电气特性(23℃)●1812 点击察看保护电流时间(I-T)曲线图●1812 SMD自恢复保险丝外形尺寸●2016 贴片自恢复保险丝电气特性(23℃)●2016 点击察看保护电流时间(I-T)曲线图●2016 SMD自恢复保险丝外形尺寸●2920 贴片自恢复保险丝电气特性(23℃)●2920 点击察看保护电流时间(I-T)曲线图●2920 SMD自恢复保险丝外形尺寸。
华巨PPTC贴片自恢复保险丝系列,自恢复保险丝
PPTC 的工作原理
PPTC 是由高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。 常温 25℃下,正常工作电流通过 PPTC 内部时，高分子聚合物与导电粒子材料高密度的结合在一起形成结晶状的结构， 此时 pptc 处于低阻值的分子状态。(它是一种能量的动态平衡，流过 PPTC 的电流因为 PPTC 的关系会转化为热量散 发到环境中,当转化的热量与散发的热量达到平衡时，PPTC 处于低阻状态，不动作；) 当 PPTC 两端出现短路/破坏性大电流时,串联中的 PPTC 消耗功率 P="I2R" 开始增大，PPTC 瞬间产生大量的 热量,使 PPTC 内部高分子聚合物温度急速上升,导致急剧膨胀，同时开始结晶形成胶状体，导电粒分子健开始断裂，阻 断由导电粒子材料形成的通路，此时 PPTC 内阻值达到 KK Ω 级数值。从而有效的限制短路电流 / 破坏性大电流通过 PPTC ，电路回路处于断开状态。此时 PPTC 处于高温高阻状态，经过有效试验 24 小时是时时处于高阻值状态。 当故障电流排除后， PPTC 内部材料温度降低，高分子聚合物重新结晶，导电粒子材料开始导通。整个工作电路 恢复正常。PPTC 自动恢复，无需人工更换。
自恢复保险丝介绍-顺海科技
自恢复保险丝自恢复保险丝又被称为自复位保险丝，是经过熔断之后，在排除故障之后可以再次自动恢复使用。
自恢复保险丝（PPTC聚合物正温度系数）是一种国六和过温保护元件。
PPTC元件可在故障条件下限制危险的大电流流过，但是它不同于只能使用一次就必须更换的传统一次性保险丝，PPTC元件在故障排除之后就能够自动恢复使用，进而减少了售后成本。
PPTC自恢复保险丝在电路中是串联使用的，当电流迅速增加是，PPTC自恢复保险丝从低阻状态变为高阻状态来保护电路，这一过程被称为“动作”。
在正常工作状态中的PPTC保险丝电阻远远肖雨雨电阻中其他元器件的电阻。
但是在过流的情况下，原件电阻会增大（动作），从而减少电路中的电流来保护其他原件。
这个过程是有I²R原理加热原件内部产生热量，从而使原件温度快速升高造成。
动作原理PPTC保险丝动作原理是一种能量的平衡，在正常使用时，原件自身产生好和散发到环境中的热量在相对低温状态下会形成平衡。
当外界温度保持相对平衡时，流过PPTC保险丝的电流增大，那么保险丝的温度也会升高。
当电流或者环境温度持续增大时，PPTC保险丝原件会达到一个较高的温度。
若此时温度增大,产生的热能便会大于散发出去的热能，是的PPTC保险丝原件温度继续增加，在此阶段，很小的温度变化就会造成阻值的大幅提高，这个就是PPTC元器件的常规动作过程区域。
电阻的巨变导致电路中的电流相对应的减少。
这种关系会持续到元件电阻达到曲线的较高值。
只要提供电压稳定，元件会保持工作状态。
一旦电压减小到一定值或者电源断开，那么元件就会恢复可以继续使用。
PPTC自恢复保险丝的基本原理动作及不动作电流对应温度折减表可以看出PPTC元件动作电流和动作电流随温度变化的特性。
每个可用元件可以划分为3个部分区域。
A区为PPTC保险丝元件动作状态（高阻值）区域。
B区为PPTC元件保持电路正常工作状态区域。
C区处于可能动作或者不动作区域（取决于元件的电阻）。
自恢复保险丝工作原理
自恢复保险丝工作原理
自恢复保险丝是一种电气安全装置，其工作原理是基于热效应和电流限制原则。
当电路中的电流超过保险丝的额定电流时，保险丝中的导体会因为 Joule 热效应发热，然后保险丝中的熔
断元件（通常是铜或铝丝）会因为热胀冷缩而熔断断开。
这样一来，电流通过保险丝的路径就会中断，从而保护电路和电器设备免受过流的损害。
自恢复保险丝相对于普通保险丝的区别在于其熔断元件具有一定的自我修复能力。
当电流过载停止并消失时，熔断元件会冷却并重新固化，重新建立导电路径，使得电路恢复通路。
这样，保险丝便能够再次起到保护电路的作用，而无需更换熔断元件。
需要注意的是，自恢复保险丝的自我修复能力是有一定限度的。
如果保险丝经历过多次严重过载，熔断元件可能会被烧毁或受到永久性损坏，导致保险丝不能自行恢复。
因此，在使用自恢复保险丝时，还是需要及时检查和更换已经失效的保险丝，以确保电路的安全运行。
自复位保险丝
自复位保险丝1. 简介自复位保险丝是一种常见的电子组件，用于保护电路免受过电流、过热等因素的损坏。
它具有自动恢复功能，当电流超过预设值时，保险丝会熔断，并在一段时间后自动恢复，使电路重新正常工作。
本文将详细介绍自复位保险丝的原理、特点和应用。
2. 原理自复位保险丝的工作原理基于热敏材料的特性。
通常，自复位保险丝由一个热敏电阻和保险丝电阻组成。
当电流超过保险丝的额定电流时，热敏电阻会感应电流的热量并升高温度。
当温度达到热敏材料的熔断温度时，保险丝电阻将断开电路，阻止进一步的电流流动。
然后，热敏材料将冷却，并重新接通电路。
3. 特点3.1 自动恢复自复位保险丝的最大特点就是其自动恢复功能。
在熔断后，保险丝会自动恢复，电路重新连接。
这使得自复位保险丝在需要长时间稳定工作的场合非常有用，而无需人工干预。
3.2 快速响应自复位保险丝具有快速响应的特点。
当电流超过额定值时，保险丝会瞬间熔断，以防止电路受到过大的电流冲击。
这有助于保护电路和其他电子组件免受损坏。
3.3 空间节省相比传统的熔断器，自复位保险丝在设计上更加紧凑，可以节省空间。
这对于电路板和其他有限空间的应用非常重要。
3.4 高可靠性自复位保险丝通常由可靠的材料制成，具有高可靠性和稳定性。
它们在各种环境条件下都能正常工作，并可以经受高温和高压的考验。
4. 应用自复位保险丝广泛应用于各种电子设备和电路中，特别是那些对连续稳定工作要求较高的场合。
以下是一些常见的应用案例：•手机和平板电脑：自复位保险丝可用于保护电池充电电路，避免电路短路和过电流损坏。
•家用电器：如冰箱、洗衣机等，自复位保险丝可用于保护电机、电路板等关键部件。
•汽车电子系统：自复位保险丝可用于保护汽车电路免受过电流和短路的损害。
•工业自动化设备：自复位保险丝可用于保护各种电子控制设备，确保其稳定运行。
5. 使用注意事项在使用自复位保险丝时，需要注意以下几个方面：•确保选择正确的额定电流，以防止过大电流的冲击损坏设备。
贴片保险丝
型号额定电压 额定电流外型尺寸 通过认证 资料下载2920SMD 自复保险丝15~60V0.3~3.0A7.3 ×5.0mmUL TUVPtc2920-1.PDF29 20 英寸 1812SMD 自复保险丝10~40V0.1~2.6A4.6 ×3.0mmUL TUVPTC1812-1.PDF PTC1812-2.PDF18 12 英寸 1206SMD 自复保险丝6V0.35~1.5A3.2×1.6mmUL TUV PTC1206-1.PDF PTC1206-2.PDF12 06 英寸0805SMD 自复保险丝6~15V0.1~0.75A2.0×1.2mmUL TUVPTC0805-1.PDF PTC0805-2.PDF系列外型尺寸1206 系列贴片保险丝3.2*1.6mm 0.12*0.06 英寸0603 系列贴片保险丝 1.6*0.8mm 0.06*0.03 英寸0402 系列贴片保险丝 1.0*0.5mm 0.01*0.005 英寸2410 系列贴片保险丝 6.8*2.7mm 0.24*0.10 英寸型号额定电压额定电流外型尺寸(mm)通过认证资料下载20N 速断型250V/125V 0.1∽20AΦ2.7*7.2 UL/CSA/PSE20N.pdf20T.pdf 20T 延时型250V/125V0.1∽7.0AΦ2.7*7.2 UL/CSA/PSEMCR.pdf MCR 速断型125V0.062∽10AΦ3.1*7.5UL/CSAR251 速断型125V0.062∽15AΦ2.4*7.2 UL/CSA r251-253.pdf型号额定电压额定电流外型尺寸(mm)通过认证资料下载SR5 圆柱型250V 1∽5A Φ8.4*7.6 UR/VDE/CCC SR5.pdfSS5.pdf SS5 方型250V1∽5A Φ8.6*7.6*4 UR/CCCmet.pdf MET 圆柱型250V0.04∽6.3AΦ8.4*7.6UR/VDE/CCCMST 方型250V0.04∽6.3AΦ8.6*7.6*4 UR/VDE/CCC mst.pdfU30系列自恢复保险丝 耐压 30VG16系列自恢复保险丝 耐压 16VS 系列自恢复保险丝 耐压 6-16V BR 系列自恢复保险丝 耐压 125V R250系列自恢复保险丝 耐压 250V原理说明 参数说明：保持电流（Ih ）：25℃静止空气环境中不触发电阻突越的最高电流。
自恢复保险丝知识详解
自恢复保险丝知识详解自恢复保险丝主要由核心材料高分子聚合物复合材料体组成，它是一种可反复使用的具有自恢复特性非线性的过流保护器件，聚合物复合材料体一般由聚合物、导电微粒、无机填料等组成。
自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
传统保险丝过流保护，仅能保护一次，烧断了需更换，而自恢复保险丝具有过流过热保护，自动恢复双重功能。
在习惯上把PPTC也叫自恢复保险丝。
自恢复保险丝是一种热敏半导体材料，灵敏度本身就不高，如果不考虑灵敏度是完全可以用的，保险丝主要的参数就是熔断电流，只要耐压超过实际电路中的电压就行了。
比如我们常见的玻璃管的保险丝，一般标的耐压都是250VAC，但实际应用的时候，不管是交流的直流的，不管是220V还是12V都是一样的，考虑的是熔断电流高灵敏度的还是需要快断的保险丝是。
自恢复保险丝属于慢断类型保险丝，自恢复保险丝的材料因为通电后发热，当电流过大发热到一定程度的时候，材料就不导电了，这个和普通的保险丝是一个道理，只不过普通的保险丝是一次型熔断而已。
自恢复保险丝广泛应用于各消费类通迅产品、电信及网络设备、电脑周边产品中以及工业/汽车、电池、便携式电子产品中。
用在电信及网络设备上，如：局用交换机、配线保安单元、用户终端设备、类比/模拟线路卡、T1/E1设备、ISDN设备、ASDL设备、HDSL设备、Modem、总配线架保安单元、有线电话/中心局至用户电缆线。
应用在电脑及多媒体设备上：如：USB端口、驱动器、调制解调器等、CPU/IC的保护、IEEE 802.3以太网LAN、IEEE 1394，iLINK、I/O端口、LCD监视器/显示器、LNB卫星机顶盒、扬声器、PC卡和插槽、智慧卡/智能卡阅读器、DDC视频端口DVI、USB、POS设备、机顶盒、GPS、电话及传真机等。
应用在工业及汽车电子上如：汽车线束、汽车防盗器、汽车微电机、电磁负载、马达、风扇有及吹风机、卤素灯、火警设备、电子镇流器/电子安全器、变压器、印刷电路版及铜铂线的保护、保护电气连接线/线束保护等。
自恢复保险丝（一种起死回生的保险）专业知识
自恢复保险丝（一种起死回生的保险）专业知识自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，掺加导电粒子材料后，经过特殊的工艺加工而成。
传统保险丝过流保护，仅能保护一次，烧断了需更换，而自恢复保险丝具有过流过热保护，自动恢复双重功能。
工作原理自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。
在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。
当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。
当故障排除后，自恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。
动作原理自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝的电流由于电流热效应的关系产生一定程度的热量(自恢复保险丝都存在阻值)，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自恢复保险丝元件的温度。
正常工作时的温度较低，产生的热和散发的热达到平衡。
自恢复保险丝元件处于低阻状态，自恢复保险丝不动作，当流过自恢复保险丝元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自恢复保险丝仍不动作。
当电流或环境温度再提高时，自恢复保险丝会达到较高的温度。
若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自恢复保险丝元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时自恢复保险丝元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够自恢复保险丝元件散发出的热量，处于变化状态下的自恢复保险丝元件便可以一直处于动作状态（高阻）。
自恢复保险丝
自恢复保险丝一、什么是自恢复保险丝（POLYPTC\PPTC \PTC）保险丝自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
在习惯上把PPTC(Polyer Positive Temperature Coefficent---正温度系数，见关键词PPTC)也叫自恢复保险丝。
二、自恢复保险丝原理自恢复保险丝是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，保险丝正常工作；当电路发生短路或者过载时，流经保险丝的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，保险丝呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使保险丝一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，自恢复保险丝恢复为正常状态，无需人工更换。
三、自恢复保险丝参数IH：最大工作电流（25℃）IT：最小动作电流（25℃）Itrip：过载电流Tmax：过载电流最大动作时间Vmax：最大过载电压Imax：最大过载电流Rmin：最小电阻（25℃）Rmax：最大电阻（25℃）四、自恢复保险丝应用自恢复保险丝串联在DC/AC 电源电路中.可以选择HRL 直插式或SMD 表面贴装式. PPTC 无正负极性之分.因PPTC 在保护状态下,表面温度高,要安装在通风状态下,对高温敏感的元器件不要与PPTC 直接接触. 五、选型型号如：HRL60-050 最大工作电压为60V，最大工作电流为0.5A应用范围: ADSL 设备中的自恢复保险丝的应用; 自恢复保险丝在无线电产品,电池组,充电器产品中的应用; 汽车电子及零部件中的过流保护应用; 遥控电动玩具车, 高低频电源充电器电动玩具,童车等电子玩具中的应用卫星接受器DVB 产品中的应用自恢复保险丝在通信终端设备产品中的应用电源供应器产品中的应用家庭影院/ 扬声器/ 分频器/ 电磁负载/ 马达/ 吸尘器六、自恢复保险丝的应用1.镇流器日光灯需要一个镇流器产生高电压和大电流来点着。
自恢复保险丝百科
自恢复保险丝百科一、什么是自恢复保险丝自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
在习惯上把PPTC(P olyer Po sitive T emperatu reCo efficent)也叫自恢复保险丝。
二、自恢复保险丝原理自恢复保险丝是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，保险丝正常工作；当电路发生短路或者过载时，流经保险丝的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，保险丝呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使保险丝一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，自恢复保险丝恢复为正常状态，无需人工更换。
三、自恢复保险丝参数IH：最大工作电流（25℃）IT：最小动作电流（25℃）I trip：过载电流Tmax：过载电流最大动作时间Vm ax：最大过载电压Imax：最大过载电流Rmin：最小电阻（25℃）Rmax：最大电阻（25℃）四、自恢复保险丝应用自恢复保险丝串联在DC/AC电源电路中.可以选择DIP 直插式或SMD表面贴装式. P PTC 无正负极性之分.因PPTC在保护状态下,表面温度高,要安装在通风状态下,对高温敏感的元器件不要与P PTC 直接接触.五、选型型号如：JK250120u最大工作电压为250V，最大工作电流为120mA应用范围:ADSL设备中的自恢复保险丝的应用自恢复保险丝在无线电产品,电池组,充电器产品中的应用汽车电子及零部件中的过流保护应用遥控电动玩具车, 高低频电源充电器电动玩具,童车等电子玩具中的应用卫星接受器DV B产品中的应用自恢复保险丝在通信终端设备产品中的应用电源供应器产品中的应用家庭影院/扬声器/ 分频器/ 电磁负载/ 马达/吸尘器何谓保险丝,其作用是什么？保险丝也被称为熔断器，IEC127标准将它定义为"熔断体（fuse-link)"。
贴片自恢复保险丝测试指南
贴片自恢复保险丝测试指南一：测试流程如下：1. 初始内阻Rimin 测量：拆包装，拿出保险丝，测量保险丝的内阻；2. 焊接：将保险丝通过回流焊焊接在PCB上，PCB上连接有引线，便于进行电性能测试（如上图所示）；3. 保持电流Ihold测试：选用直流恒压恒流源进行测试。
将电压调节到规格书规定的电压Vmax，电流调节到规格书规定的保持电流Ihold，通电15分钟；4. 动作电流Itrip测试：选用直流恒压恒流源进行测试。
将电压调节到规格书规定的电压Vmax，电流调节到规格书规定的保持电流Itrip，通电5分钟；5. R1max测试：将动作后的保险丝放置冷却1小时，测量保险丝的内阻。
二：测试标准：1. 测试环境为25℃的室温环境，无光照、无热辐射；2. 保险丝初始内阻Rimin 需在规格书范围内；3. 保险丝在Ihold电流下保持15分钟不动作，判定为合格；4. 保险丝在Itrip电流下5分钟以内动作，判定为合格；5. 保险丝动作后内阻R1max需在规格书范围内。
三：测试过程中的常见问题附FAQ：Q：实验室只有万用表，可以对内阻进行测量吗？A：推荐使用专业的微电阻测试仪表（如Hioki 3540）进行测量，在没有微阻计的情况下可用万用表作粗略的测量。
Q：实验室没有专业电源设备，用普通的恒压恒流源进行测试可以吗？A：可以用普通的恒压恒流源进行测试。
Q：实验室没有PCB，可以直接放在桌面上进行测试吗？A：保险丝能不能起保护，本质上是保险丝吸收的热量大于释放的热量，保险丝本身的热量不断积累，达到一定程度后保险丝即会起保护。
使用PCB进行测试是对保险丝使用环境的真实摸拟。
若在木质桌面、塑料板、或毛布上面进行测试，因为不同材质的热交换不同，会影响到保险丝热量的释放，从而影响到测试的准确性。
Q：实验室没有SMT设备，可以进行手工焊接吗？A：高分子是自恢复保险丝主要的材料之一。
因高分子受热会影响到其微观状态，进而影响到保险丝的内阻。
陆海贴片自恢复保险丝介绍
陆海贴片自恢复保险丝介绍台湾陆海电子股份有限公司原为陆海股份有限公司之电子事业，1997年创立于美国加州Fr e mo n t，自创立以来一直专注于过电流保护组件之开发是一家集研发，生产与销售为一体的专业PPTC多次性保险丝制造厂商；自20 0 0 年返回台湾后即为美国力特公司设计代工多年；20 0 3 年设立大陆工厂拓展大陆市场，经多年努力，在业界享有盛名。
陆海自恢复保险丝分为贴片与插件两种，今天重点介绍贴片系列：一、SMD0603系列：当电路发生短路或者过载时，流经集电通保护器的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，集电通保护器呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护。
其微小的电流使集电通保护器一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，集电通保护器（保险丝）恢复为正常状态，无需人工更换。
尺寸大小为1.6*0.8MM，电流范围从0.1A-1A，耐压值从6V-15V。
陆海0603贴片保险丝技术成熟，在各种电子行业都频繁使用到，是小体积自恢复保险丝常用的系列。
实用范围：蓝牙耳机，汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。
电器设备：卫星接收机、安防设备、扬声器。
参数表格：二、SMD0805系列：此为空间极为有限且需要自恢复保护的应用提供表面贴装过电流保护。
功能与特色: 符合RoHS标准且不含铅和卤素对故障电流作出快速响应紧凑型设计节省了电路板空间，具有低电阻，小尺寸与高温焊料兼容的优点。
尺寸为2.0*1.2MM。
SMD封装。
实用范围：USB外围设备硬盘驱动器光盘驱动器适用于主板和外围设备的即插即用型保护装置手机- 电池和端口保护硬盘驱动器PDA / 数码相机游戏控制台端口保护。
参数表格：三、NSMD系列：PPTC又名“自恢复保险丝”或“万次保险丝”，是高灵敏度的非线性热敏电阻，当电机堵转或回路中的电流过大时，PPTC从低阻状态跃变为高阻状态，从而限制电机或电路的电流，起到了及时保护的作用。
自恢复保险丝百科
自恢复保险丝百科一、什么是自恢复保险丝自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
在习惯上把PPTC(Polyer Positive TemperatureCoefficent)也叫自恢复保险丝。
二、自恢复保险丝原理自恢复保险丝是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，保险丝正常工作；当电路发生短路或者过载时，流经保险丝的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，保险丝呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使保险丝一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，自恢复保险丝恢复为正常状态，无需人工更换。
三、自恢复保险丝参数IH：最大工作电流（25℃）IT：最小动作电流（25℃）Itrip：过载电流Tmax：过载电流最大动作时间Vmax：最大过载电压Imax：最大过载电流Rmin：最小电阻（25℃）Rmax：最大电阻（25℃）四、自恢复保险丝应用自恢复保险丝串联在DC/AC 电源电路中.可以选择DIP 直插式或SMD 表面贴装式. PPTC 无正负极性之分.因P PTC 在保护状态下,表面温度高,要安装在通风状态下,对高温敏感的元器件不要与PPTC 直接接触.五、选型型号如：JK250120u最大工作电压为250V，最大工作电流为120mA应用范围:ADSL设备中的自恢复保险丝的应用自恢复保险丝在无线电产品,电池组,充电器产品中的应用汽车电子及零部件中的过流保护应用遥控电动玩具车, 高低频电源充电器电动玩具,童车等电子玩具中的应用卫星接受器DVB产品中的应用自恢复保险丝在通信终端设备产品中的应用电源供应器产品中的应用家庭影院/ 扬声器/ 分频器/ 电磁负载/ 马达/ 吸尘器何谓保险丝,其作用是什么？保险丝也被称为熔断器，IEC127标准将它定义为"熔断体（fuse-link)"。
可恢复保险丝工作原理
可恢复保险丝工作原理一、引言可恢复保险丝又称为自修复保险丝、自恢复保险丝，它是一种应用于电子设备中的一种保护元件，一般在电路中用于限制过电压和过电流的产生，有效地保护电子设备的安全性。
与传统保险丝不同的是，可恢复保险丝在截止电流之后能够自动修复，恢复正常工作，具有多次使用的优点。
本文将对可恢复保险丝的工作原理进行详细的解析，为读者对该元件的了解提供一定的参考。
二、可恢复保险丝的分类可恢复保险丝按照其表观形态，可以分为贴片型（SMD）和插件型（TH），其中SMD型可恢复保险丝现已逐步成为业界主流。
可恢复保险丝由两个薄片式电极板和一层压敏电阻层组成，外部包覆有绝缘材料。
两个电极板之间的压敏电阻层起到了临时性的熔断器作用。
当电路中的电流超过一定值时，压敏电阻层就会产生大量的热，从而形成电路中的短路，实现熔断的目的。
当电路中的电流超过可恢复保险丝的额定电流时，保险丝内的压敏电阻层就会产生大量的热量。
这些热量会导致压敏电阻层的电阻值急剧下降，从而在保险丝内部形成短路。
由于短路的存在，电路中的电流就会降低到一个很小的值，从而保证了电子设备的安全性。
经过一段时间后，保险丝内的压敏电阻层会慢慢降温，电阻值也会逐渐恢复正常。
当电路中的电流再次通过保险丝时，它就能够正常地工作，实现自动修复的目的。
可恢复保险丝具有自恢复、高精度、高可靠、小尺寸、低功耗等优点，广泛应用于消费电子、汽车电子、通信设备、安防设备、医疗器械、工业机器人等领域，是电子设备中必不可少的保护元件。
传统的保险丝只能使用一次，一旦过载就会熔断，需要更换，导致维护成本较高。
而可恢复保险丝则具有多次使用的优点，其自动恢复的功能，可以使电子设备在短时间内恢复工作状态，减少停机时间，提高设备的可用性。
可恢复保险丝的尺寸小，重量轻，能够有效地降低电路板的体积和重量。
七、总结可恢复保险丝在电子设备中扮演着非常重要的角色，它能够有效地保护电路板和电子器件，同时具有多次使用、自动恢复的优点，这使得其在电子设备中应用越来越广泛。
台湾富致贴片自恢复保险丝系列
100
FSMD016-1206
ASMD1206-016
48
100
FSMD020-1206
ASMD1206-020/24
30
100
FSMD025-1206
ASMD1206-025
16
100
FSMD025-24-1206
ASMD1206-025/24
24
40
FSMD035-1206
ASMD1206-035/16
FSMD004-0603-R
24
40
FSMD005-0603-R
15
40
FSMD010-0603-R
15
40
FSMD012-0603-R
9
40
FSMD016-0603-R
9
40
FSMD020-0603-R
9
40
应用程序：所有的高密度板
功能：比标准SMD器件更快跳匝，阻值低于SMD标准器件
电流范围：
电压范围：6-15V直流
(A)
Pd
typ.
(W)
Maximum Time
To Trip
Resistance
Current
(A)
Time
(Sec.)
Rmin
(Ω)
R1max
(Ω)
FSMD005-1206
ASMD1206-005
60
10
FSMD010-1206
ASMD1206-010
60
10
FSMD012-1206
ASMD1206-012
Current
Typical
Power
Max Time to Trip
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贴片自恢复保险丝
自恢复保险丝可分为贴片自恢复保险丝同插件自恢复保险丝，随着产品要求的越来越小型化，贴片保险丝的使用范围已越来越广泛。
贴片自恢复保险丝主要封装有：0805、0603、1206、1812、2920，其工作原理为：
自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。
在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的可恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。
当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。
当故障排除后，PTC可恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。
应用范围
通迅设备：程控交换机、用户终端设备、总配线保安单元等。
汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。
电子行业：电源镇流器、微电机、火灾报警、仪器仪表等。
电器设备：卫星接收机、安防设备、扬声器、工业自动控制等。
●0805 贴片自恢复保险丝电气特性(23℃)
●0805 点击察看保护电流时间(I-T)曲线图
●0805 SMD自恢复保险丝外形尺寸
●1206 贴片自恢复保险丝电气特性(23℃)
●1206 点击察看保护电流时间(I-T)曲线图
●1206 SMD自恢复保险丝外形尺寸
●1210 贴片自恢复保险丝电气特性(23℃)
●1210 点击察看保护电流时间(I-T)曲线图
●1210 SMD自恢复保险丝外形尺寸
●1812 贴片自恢复保险丝电气特性(23℃)
●1812 点击察看保护电流时间(I-T)曲线图
●1812 SMD自恢复保险丝外形尺寸
●2016 贴片自恢复保险丝电气特性(23℃)
●2016 点击察看保护电流时间(I-T)曲线图
●2016 SMD自恢复保险丝外形尺寸
●2920 贴片自恢复保险丝电气特性(23℃)
●2920 点击察看保护电流时间(I-T)曲线图
●2920 SMD自恢复保险丝外形尺寸。
