取向硅钢片 (1)
取向硅钢简介
22:33 2011-5-5上1380℃1380℃～1370℃＞1360±10℃3.5～4h下1370℃1370℃～1360℃加热温度如果过低，在炉时间短MnS、AlN则不能充分固溶。
加热温度过高，在炉时间过长则铸坯表面熔化造成炉渣很厚需停炉清渣影响产量和炉子寿命，而且由于晶粒粗大，成品出现线晶使磁性降低。
2.2.4.3 高温轧制工艺高温轧制工艺的作用不仅要获得需要的板厚和板形，还要在热轧过程中能析出均匀细小的MnS质点，尽量少析出AlN。
GO钢MnS在1160℃时析出速度最快，析出的最低温度为950℃，故GO钢在粗轧时采取大压下量高速轧制，确保进精轧机前切头处温度为1160℃±10℃，若高于1160℃应停留一段时间再进入精轧机，若低于1160℃±10℃则应提高在精轧机的轧制速度，确保终轧温度在960℃±20℃，GO钢在热连轧过程中要进行喷水冷却，喷水量应按终轧温度为960±20℃控制，钢带在出精轧机后在辊道上进行层流冷却。
Hi—B钢由于含Mn、S比GO钢高，故MnS开始析出的温度也高，约在1200℃析出MnS，但这时AlN析出量很少，为了确保进精轧时铸坯温度比GO钢高，带头大于1190℃，尾大于1140℃，Hi—B 钢加热温度比GO钢更高，粗轧时时间要短，即采用高速大压下量轧制。
Hi—B在热轧时很重要的一点是要控制AlN在高温尽量少析出，所以钢带在精轧机内通过的时间要短，为此精轧要采取高速轧制，喷水量要大，以便提高钢带冷却速度，将终轧温度控制在970±20℃，热轧后钢带在辊道进行层流冷却。
2.2.4.4 低温卷取工艺GO钢卷取温度为570±20℃，如此低的卷取温度的作用是使Fe3C以细小弥散的质点析出，使之能起到阻止冷轧退火后初次再结晶晶粒长大、促进二次再结晶的作用。
Hi—B的卷取温度比GO钢还低，其目的和作用除同于GO钢外，另一个原因是Hi—B钢含Al较高，为防止因卷取温度高Al氧化后难以酸洗而考虑的。

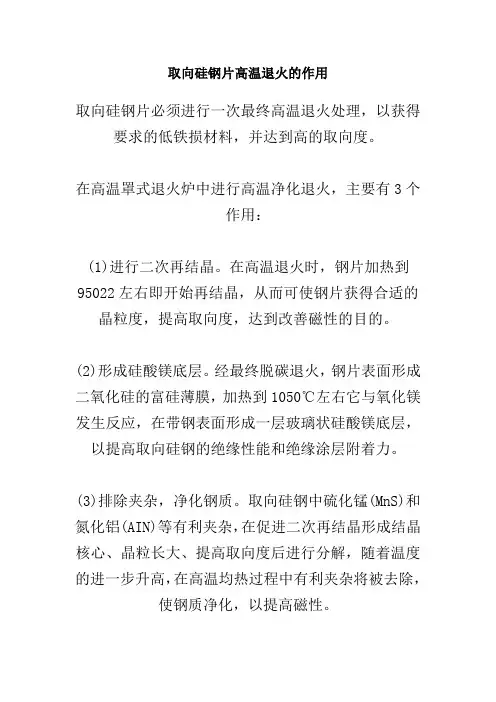

取向硅钢片高温退火的作用
取向硅钢片高温退火的作用
取向硅钢片必须进行一次最终高温退火处理，以获得要求的低铁损材料，并达到高的取向度。
在高温罩式退火炉中进行高温净化退火，主要有3个
作用：
(1)进行二次再结晶。
在高温退火时，钢片加热到95022左右即开始再结晶，从而可使钢片获得合适的晶粒度，提高取向度，达到改善磁性的目的。
(2)形成硅酸镁底层。
经最终脱碳退火，钢片表面形成二氧化硅的富硅薄膜，加热到1050℃左右它与氧化镁发生反应，在带钢表面形成一层玻璃状硅酸镁底层，以提高取向硅钢的绝缘性能和绝缘涂层附着力。
(3)排除夹杂，净化钢质。
取向硅钢中硫化锰(MnS)和氮化铝(AIN)等有利夹杂，在促进二次再结晶形成结晶核心、晶粒长大、提高取向度后进行分解，随着温度的进一步升高，在高温均热过程中有利夹杂将被去除，使钢质净化，以提高磁性。
一般取向硅钢高温退火炉操作程序为：先通入氮气赶走炉内空气，然后通电加热。
加热至600℃时保温5～21h，然后全速加热，600～1210℃间最大加热速度为26℃／h，1210℃时保温20h。
保护气体的成分和流量应符合高温退火操作规程的要
求。
一般取向硅钢高温退火曲线见图6-5。
取向硅钢和无取向硅钢区别
--
1，从化学成分讲，取向硅钢的硅含量比无取向硅钢的硅含量要高（冷轧无取向硅钢片含硅量0.5%-3.0%，冷轧取向硅钢片含硅量在3.0%以上。
）
无取向硅钢是用在电机等旋转的设备中，分为铁芯和转子，为了在旋转过程容易被磁化，将电能转化为机械能。
因此，要求其在旋转过程中的每一个角度都容易被磁化，所以要求无取向硅钢中晶粒取向分布均匀；而对于取向硅钢而言，需要高磁感且不需要转动，所以其织构基本为Goss。
2，用途，取向硅钢主要做变压器，无取向硅钢主要做电机
3，内部结构，取向硅钢的晶粒是基本朝一个方向的，所以叫取向，无取向硅钢，晶粒排布杂乱无章，所以取向硅钢热损耗小，无取向硅钢热损耗大。
4，制造工艺也不一样，取向硅钢比无取向硅钢要复杂的多
5，机械性能
6，厚度，取向硅钢厚度在0.23-0.35毫米，无取向硅钢厚度在0.35-0.65
A、铁损低。
质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。
B、磁感应强度高。
在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。
C、叠装系数高。
硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。
D、冲片性好。
对制造小型、微型电机铁芯，这点更重要。
E、表面对绝缘膜的附着性和焊接性良好，能防蚀和改善冲片性。
F、磁时效现象小
G、硅钢片须经退火和酸洗后交货。

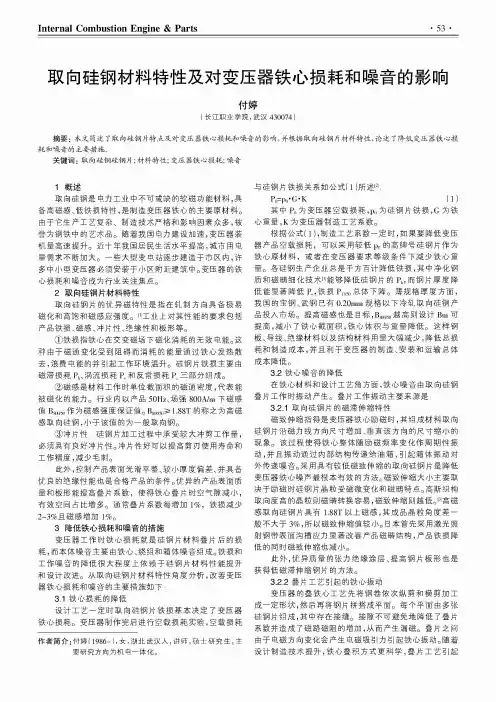

取向硅钢材料特性及对变压器铁心损耗和噪音的影响
Internal Combustion Engine & Parts• 53 •取向硅钢材料特性及对变压器铁心损耗和噪音的影响付婷(长江职业学院，武汉430074 )摘要：本文简述了取向硅钢片特点及对变压器铁心损耗和噪音的影响，并根据取向硅钢片材料特性，论述了降低变压器铁心损耗和噪音的主要措施。
关键词：取向硅钢硅钢片；材料特性；变压器铁心损耗;噪音1概述取向硅钢是电力工业中不可或缺的软磁功能材料，具备高磁感、低铁损特性，是制造变压器铁心的主要原材料。
由于它生产工艺复杂、制造技术严格和影响因素众多，被 誉为钢铁中的艺术品。
随着我国电力建设加速，变压器装机量高速提升。
近十年我国居民生活水平提高，城市用电 量需求不断加大。
一些大型变电站逐步建造于市区内，许 多中小型变压器必须安装于小区附近建筑中。
变压器的铁 心损耗和噪音成为行业关注焦点。
2取向硅钢片材料特性取向硅钢片的优异磁特性是指在轧制方向具备极易磁化和高饱和磁感应强度。
工业上对其性能的要求包括产品铁损、磁感、冲片性、绝缘性和板形等。
① 铁损指铁心在交变磁场下磁化消耗的无效电能。
这 种由于磁通变化受到阻碍而消耗的能量通过铁心发热散 去，浪费电能的并引起工作环境温升。
硅钢片铁损主要由 磁滞损耗Ph 、涡流损耗Pe 和反常损耗Pa 三部分组成。
② 磁感是材料工作时单位截面积的磁通密度，代表能 被磁化的能力。
行业内以产品50Hz 、场强800A /m 下磁感 值B8l x V 50作为磁感强度保证值。
B8l x V 5〇逸1.88T 的称之为高磁感取向硅钢，小于该值的为一般取向钢。
③ 冲片性：硅钢片加工过程中承受较大冲剪工作量，必须具有良好冲片性。
冲片性好可以提高剪刃使用寿命和 工作精度，减少毛刺。
此外，控制产品表面光滑平整、较小厚度偏差、并具备 优良的绝缘性能也是合格产品的条件。
优异的产品表面质 量和板形能提高叠片系数，使得铁心叠片时空气隙减小， 有效空间占比增多。
取向硅钢新生产工艺的发展
第４６卷第６期２０２０年１２月包 钢 科 技ＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙｏｆＢａｏｔｏｕＳｔｅｅｌＶｏｌ．４６，Ｎｏ．６Ｄｅｃｅｍｂｅｒ，２０２０取向硅钢新生产工艺的发展霍慧贤，李艳霞，孙振东，刘鹏程，黄 斌（包头市威丰稀土电磁材料股份有限公司，内蒙古包头 ０１４０１０）摘 要：文章总结归纳了近年来工业上取向硅钢新的生产工艺，着重介绍了薄板坯连铸连轧工艺、细化磁畴、异步轧制生产取向硅钢、提高Ｓｉ含量、隧道式连续罩式高温退火取代单体罩式退火、减薄厚度、双取向硅钢７种取向硅钢生产新工艺。
这些新的生产工艺对于提高取向硅钢的磁感应强度、降低铁损、降低矫顽力等磁特性，而且在高效、节能、降低成本方面取得了良好的效果。
关键词：取向硅钢；薄板坯连铸连轧；异步轧制；隧道式连续罩式高温退火中图分类号：ＴＧ１４２ １ 文献标识码：Ｂ 文章编号：１００９－５４３８（２０２０）０６－００３０－０３ＤｅｖｅｌｏｐｍｅｎｔｏｆＮｅｗＰｒｏｄｕｃｔｉｏｎＴｅｃｈｎｏｌｏｇｙｆｏｒＯｒｉｅｎｔｅｄＳｉｌｉｃｏｎＳｔｅｅｌＨｕｏＨｕｉ－ｘｉａｎ，ＬｉＹａｎ－ｘｉａ，ＳｕｎＺｈｅｎ－ｄｏｎｇ，ＬｉｕＰｅｎｇ－ｃｈｅｎｇ，ＨｕａｎｇＢｉｎ（ＢａｏｔｏｕＷｅｉＦｅｎｇＲａｒｅＥａｒｔｈＥｌｅｃｔｒｏｍａｇｎｅｔｉｃＭａｔｅｒｉａｌＣｏ．，Ｌｔｄ．，Ｂａｏｔｏｕ０１４０１０，ＩｎｎｅｒＭｏｎｇｏｌｉａＡｕｔｏｎｏｍｏｕｓＲｅｇｉｏｎ，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｉｎｔｈｉｓｐａｐｅｒ，ｔｈｅｎｅｗｐｒｏｄｕｃｔｉｏｎｔｅｃｈｎｏｌｏｇｉｅｓｆｏｒｏｒｉｅｎｔｅｄｓｉｌｉｃｏｎｓｔｅｅｌｉｎｉｎｄｕｓｔｒｙｉｎｒｅｃｅｎｔｙｅａｒｓａｒｅｓｕｍ ｍａｒｉｚｅｄ，ｓｅｖｅｎｏｆｔｈｅｍｉｎｃｌｕｄｉｎｇｔｈｉｎｓｌａｂｃａｓｔｉｎｇａｎｄｒｏｌｌｉｎｇｔｅｃｈｎｏｌｏｇｙ，ｒｅｆｉｎｉｎｇｍａｇｎｅｔｉｃｄｏｍａｉｎ，ａｓｙｎｃｈｒｏｎｏｕｓｒｏｌｌｉｎｇ，ｉｎｃｒｅａｓｉｎｇｃｏｎｔｅｎｔｏｆＳｉ，ｒｅｐｌａｃｉｎｇｍｏｎｏｍｅｒｃｏｖｅｒａｎｎｅａｌｉｎｇｗｉｔｈｔｕｎｎｅｌｃｏｎｔｉｎｕｏｕｓｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｃｏｖｅｒａｎｎｅａｌｉｎｇ，ｔｈｉｎｎｉｎｇｔｈｉｃｋｎｅｓｓａｎｄｄｏｕｂｌｅｏｒｉｅｎｔｅｄｓｉｌｉｃｏｎｓｔｅｅｌａｒｅｉｎｔｒｏｄｕｃｅｄ．Ｗｉｔｈｔｈｅｓｅｎｅｗｐｒｏｄｕｃｔｉｏｎｐｒｏｃｅｓｓｅｓ，ｔｈｅｍａｇｎｅｔｉｃｉｎ ｄｕｃｔｉｏｎｉｎｔｅｎｓｉｔｙｃａｎｂｅｉｍｐｒｏｖｅｄ，ｉｒｏｎｌｏｓｓａｎｄｓｕｃｈｍａｇｎｅｔｉｃｃｈａｒａｃｔｅｒｉｓｔｉｃａｓｃｏｅｒｃｉｖｉｔｙｃａｎｂｅｒｅｄｕｃｅｄａｓｗｅｌｌａｓｔｈｅｅｆｆｅｃｔｓｏｆｈｉｇｈｅｆｆｉｃｉｅｎｃｙ，ｅｎｅｒｇｙｃｏｎｓｅｒｖａｔｉｏｎａｎｄｃｏｓｔｒｅｄｕｃｔｉｏｎａｒｅｇｏｏｄ． Ｋｅｙｗｏｒｄｓ：ｏｒｉｅｎｔｅｄｓｉｌｉｃｏｎｓｔｅｅｌ；ｔｈｉｎｓｌａｂｃａｓｔｉｎｇａｎｄｒｏｌｌｉｎｇ；ａｓｙｎｃｈｒｏｎｏｕｓｒｏｌｌｉｎｇ；ｔｕｎｎｅｌｃｏｎｔｉｎｕｏｕｓｈｉｇｈｔｅｍｐｅｒａ ｔｕｒｅｃｏｖｅｒａｎｎｅａｌｉｎｇ 硅钢被誉为钢铁产品中的“工艺品”，主要用于制造各种电机、变压器和镇流器铁芯以及各种电器元件。
取向硅钢和无取向硅钢区别
1，从化学成分讲，取向硅钢的硅含量比的硅含量要高（冷轧无取向硅钢片含硅量%%，冷轧取向硅钢片含硅量在%以上。
）
无取向硅钢是用在电机等旋转的设备中，分为铁芯和转子，为了在旋转过程容易被磁化，将电能转化为机械能。
因此，要求其在旋转过程中的每一个角度都容易被磁化，所以要求无取向硅钢中晶粒取向分布均匀；而对于取向硅钢而言，需要高磁感且不需要转动，所以其织构基本为Goss。
2，用途，取向硅钢主要做变压器，主要做电机
3，内部结构，取向硅钢的晶粒是基本朝一个方向的，所以叫取向，，晶粒排布杂乱无章，所以取向硅钢热损耗小，无取向硅钢热损耗大。
4，制造工艺也不一样，取向硅钢比无取向硅钢要复杂的多
5，机械性能
6，厚度，取向硅钢厚度在毫米，无取向硅钢厚度在、铁损低。
质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。
B、磁感应强度高。
在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。
C、叠装系数高。
硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。
D、冲片性好。
对制造小型、微型电机铁芯，这点更重要。
E、表面对绝缘膜的附着性和焊接性良好，能防蚀和改善冲片性。
F、磁时效现象小
G、硅钢片须经退火和酸洗后交货。
取向硅钢调研报告.
取向硅钢调研报告简介取向硅钢主要用于制作变压器铁芯和大发电机的定子铁芯，是电力工业发展最为重要的功能材料之一。
取向硅钢组织以高度趋于(110) [001」位向，即高斯方向的晶粒为主要特征，是唯一经过二次再结晶得到的钢铁制品，其生产工艺复杂、制造技术严格，被誉为钢铁材料中的“艺术品”。
取向硅钢按{110}<001>取向度和磁性能不同分为普通取向硅钢(Conventional Grain-oriented Silicon Steel,CGO)和高磁感取向硅钢(High Magnetic Induction Grain-oriented Silicon Steel, Hi-B)两类。
Hi-B 钢与CGO 钢相比，具有铁损低、磁感应强度高、磁致伸缩小等优点，用它制作的变压器产品具有空载损耗低、噪声低、体积小等优点。
近年来，高磁感取向硅钢的产量与使用量逐年增大。
两者在性能上的差异见下表1。
表1 CGO和HiB钢的性能比较取向硅钢生产技术现状目前，世界上主要的取向硅钢生产工艺有4种，分别是高温加热两次冷轧法、高温加热一次冷轧法、低温加热两次冷轧法、低温加热一次冷轧法。
每种工艺的生产流程、工艺特点和优缺点如表2所示。
目前全世界仅有约16家企业可以生产取向硅钢。
主要企业有:日本的新日铁和JFE 、韩国的浦项、美国的AK 和AlleghenyLudlum 、俄罗斯的新利佩茨克(简称NLMK)、德国及在法国的蒂森克虏伯、英国的CogentPower 、巴西的Acestita 、波兰的Stalprodukt S.A.、阿赛诺米塔尔收购的捷克ValcovnyPlechuA.S.、中国的武钢、宝钢等。
目前取向硅钢最先进的生产厂为新日铁，主要生产HiB 取向硅钢； 韩国浦项主要是仿照日本新日铁低温渗氮工艺，全部产品采用低温加热一次冷轧工艺生产，而且绝大部分产品为HiB；德国蒂森克虏伯开发了以Cu2S+AlN为主，并以MnS+Sn为辅作为抑制剂的低温加热一次冷轧法，生产HiB取向硅钢。
硅钢片的介绍(普及知识)
硅钢（silicon steel）含硅量0.5％～4.8％的铁硅合金。
是电工领域广泛使用的一种软磁材料。
电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。
硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。
硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。
因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。
但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。
硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。
冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。
这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。
硅钢片的主要品质特性有铁损值、磁通密度、硬度、平坦度、厚度均匀性、涂膜种类及冲片性等。
以下针对各项品质特性加以说明。
1.铁损值硅钢片在某一特定频率的交流磁场下，磁化到特定的磁通密度时，每单位重量之硅钢片所损失的能量，称为铁损值。
通常所用的交流磁场频率为50或60赫兹，而所达到的磁通密度通常为1.5或1.7特斯拉。
常用的铁损值单位是每公斤或每磅硅钢片所损失的瓦特值，用Watt/kg或Watt/lb表示。
硅钢片的铁损值来源包括磁滞损、涡电流损和异常涡电流损三部份。
硅钢片在磁化的过程中，会产生磁滞的现象。
磁滞损即为B-H磁滞曲线所包涵的面积。
硅钢片的涡电流损起源于在交流变化的磁场，因法拉第定理的影响，硅钢片内部产生诱导电压，依照奥姆定律，电压在硅钢片内部引起诱导电流，进而造成硅钢片的焦耳热，这项能源损失称为涡电流损。
根据古典电磁学理论，涡电流损和钢片的厚度、电阻系数、磁通密度和频率有关。
硅钢片取向和无取向
电工用硅钢薄板俗称矽钢片或硅钢片。
顾名思义，它是含硅高达0.8％-4.8％的电工硅钢，经热、冷轧制成。
一般厚度在1mm以下，故称薄板。
硅钢片广义讲属板材类，由于它的特殊用途而独立一分支。
电工用硅钢薄板具有优良的电磁性能，是电力、电讯和仪表工业中不可缺少的重要磁性材料。
（1）硅钢片的分类A、硅钢片按其含硅量不同可分为低硅和高硅两种。
低硅片含硅2.8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为2.8％-4.8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。
两者在实际使用中并无严格界限，常用高硅片制造大型电机。
B、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。
冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势(我国已经明确要求停止使用热轧硅钢片，也就是前期所说的＂以冷代热＂)。
（2）硅钢片性能指标A、铁损低。
质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。
B、磁感应强度高。
在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。
C、叠装系数高。
硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。
D、冲片性好。
对制造小型、微型电机铁芯，这点更重要。
E、表面对绝缘膜的附着性和焊接性良好。
F、磁时效现象小G、硅钢片须经退火和酸洗后交货。
（一）电工用热轧硅钢薄板（GB5212-85）电工用热轧硅钢薄板以含碳损低的硅铁软磁合金作材质，经热轧成厚度小于1mm的薄板。
电工用热轧硅钢薄板也称热轧硅钢片。
热轧硅钢片按其合硅量可分为低硅（Si≤2.8％）和高硅（Si≤4.8％）两种钢片。
（二）电工用冷轧硅钢薄板（GB2521-88）用含硅0.8％-4.8％的电工硅钢为材质，经冷轧而成。
冷轧硅钢片分晶粒无取向和晶粒取向两种钢带。
有取向、无取向硅钢片
无取向硅钢片硅钢俗称矽钢片或硅钢片，是电力、电子和军事工业不可缺少的含碳极低的硅铁软磁合金，亦是产量最大的金属功能材料，其产量约占世界钢材产量的1%，它是含硅0.8％-4.8％的硅铁合金，经热、冷轧成厚度在1mm以下的硅钢薄板。
加入硅可提高铁的电阻率和最大磁导率,降低矫顽力、铁芯损耗（铁损）和磁时效，主要用作各种电机、发电机和变压器的铁芯。
一、硅钢片分类：A、硅钢片按其含硅量不同可分为低硅和高硅两种。
低硅片含硅2.8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为2.8％-4.8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。
两者在实际使用中并无严格界限，常用高硅片制造大型电机。
B、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。
冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势(我国已经明确要求停止使用热轧硅钢片，也就是前期所说的＂以冷代热＂)。
二、无取向硅钢片的定义：无取向硅钢片是按照一定生产工艺，形成无取向性变形织构结晶结构的硅钢片。
三、无取向硅钢片和取向硅钢片的关系：1、二者都是冷轧硅钢片，但含硅量不同。
冷轧无取向硅钢片含硅量0.5%-3.0%，冷轧取向硅钢片含硅量在3.0%以上。
2、生产工艺及性能的不同：无取向硅钢片较取向硅钢片工艺要求相对较低。
无取向硅钢片是将钢坯或连铸坯热轧成厚度约2.3mm带卷。
制造低硅产品时,热轧带卷酸洗后一次冷轧到 0.5mm厚。
制造高硅产品时，热轧带酸洗后（或先经800～850℃常化后再酸洗）,冷轧到0.55或0.37mm厚,在氢氮混合气氛连续炉中850℃退火，再经6～10％小压下率冷轧到0.50或0.35mm厚。
这个小压下率的冷轧可使退火时晶粒长大，铁损降低。
这两种冷轧板都在20％氢氮混合气氛下连续炉中850℃最终退火,然后涂磷酸盐加铬酸盐的绝缘膜。
经冷轧至成品厚度，供应态多为0.35mm和0.5mm厚的钢带。
取向片与无取向硅钢片的差异
学习资料取向硅钢片与无取向片有何不同？一、二者都是冷轧硅钢片（矽钢片），但含硅量不同。
冷轧无取向硅钢片（矽钢片）含硅量0.5%-3.0%，冷轧取向硅钢片（矽钢片）含硅量在3.0%以上。
二、生产工艺及性能的不同：无取向硅钢片（矽钢片）较取向硅钢片（矽钢片）工艺要求相对较低。
无取向硅钢片（矽钢片）是将钢坯或连铸坯热轧成厚度约2.3mm带卷。
制造低硅产品时,热轧带卷酸洗后一次冷轧到0.5mm厚。
制造高硅产品时，热轧带酸洗后（或先经800～850℃常化后再酸洗）,冷轧到0.55或0.37mm厚,在氢氮混合气氛连续炉中850℃退火，再经6～10％小压下率冷轧到0.50或0.35mm厚。
这个小压下率的冷轧可使退火时晶粒长大，铁损降低。
这两种冷轧板都在20％氢氮混合气氛下连续炉中850℃最终退火,然后涂磷酸盐加铬酸盐的绝缘膜。
经冷轧至成品厚度，供应态多为0.35mm和0.5mm厚的钢带。
冷轧无取向硅钢的Bs 高于取向硅钢。
取向硅钢片（矽钢片）要求钢中氧化物夹杂含量低,并必须含有C0.03～0.05％和抑制剂（第二相弥散质点或晶界偏析元素）。
抑制剂的作用是阻止初次再结晶晶粒长大和促进二次再结晶的发展，从而获得高的(110)[001]取向。
抑制剂本身对磁性有害，所以在完成抑制作用后，须经高温净化退火。
采用第二相抑制剂时，板坯加热温度必须提高到使原来粗大第二相质点固溶，随后热轧或常化时再以细小质点析出，以便增强抑制作用。
冷轧成品厚度为0.28、0.30或0.35mm。
冷轧取向薄硅钢带是将0.30或0.35mm厚的取向硅钢带，再经酸洗、冷轧和退火制成。
与冷轧无取向硅钢相比，取向硅钢要比无取向硅钢铁损低很多，磁性具有强烈的方向性；在易磁化的轧制方向上具有优越的高磁导率与低损耗特性。
取向钢带在轧制方向的铁损仅为横向的1/3，磁导率之比为6：1，其铁损约为热轧带的1/2，磁导率为后者的2.5倍。
简单的说，取向片由于其比无取向片具有更好的导磁性能，更低的“铁损值”。
硅钢片的介绍(普及知识)
关于硅钢的常识硅钢（silicon steel）含硅量0.5％～4.8％的铁硅合金。
是电工领域广泛使用的一种软磁材料。
电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。
硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。
硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。
因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。
但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。
硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。
冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。
这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。
硅钢片的主要品质特性有铁损值、磁通密度、硬度、平坦度、厚度均匀性、涂膜种类及冲片性等。
以下针对各项品质特性加以说明。
1.铁损值硅钢片在某一特定频率的交流磁场下，磁化到特定的磁通密度时，每单位重量之硅钢片所损失的能量，称为铁损值。
通常所用的交流磁场频率为50或60赫兹，而所达到的磁通密度通常为1.5或1.7特斯拉。
常用的铁损值单位是每公斤或每磅硅钢片所损失的瓦特值，用Watt/kg或Watt/lb表示。
硅钢片的铁损值来源包括磁滞损、涡电流损和异常涡电流损三部份。
硅钢片在磁化的过程中，会产生磁滞的现象。
磁滞损即为B-H磁滞曲线所包涵的面积。
硅钢片的涡电流损起源于在交流变化的磁场，因法拉第定理的影响，硅钢片内部产生诱导电压，依照奥姆定律，电压在硅钢片内部引起诱导电流，进而造成硅钢片的焦耳热，这项能源损失称为涡电流损。
根据古典电磁学理论，涡电流损和钢片的厚度、电阻系数、磁通密度和频率有关。
取向硅钢和无取向硅钢区别
1，从化学成分讲，取向硅钢的硅含量比无取向硅钢的硅含量要高（冷轧无取向硅钢片含硅量0.5%-3.0%，冷轧取向硅钢片含硅量在3.0%以上。
）
无取向硅钢是用在电机等旋转的设备中，分为铁芯和转子，为了在旋转过程容易被磁化，将电能转化为机械能。
因此，要求其在旋转过程中的每一个角度都容易被磁化，所以要求无取向硅钢中晶粒取向分布均匀；而对于取向硅钢而言，需要高磁感且不需要转动，所以其织构基本为Goss。
2，用途，取向硅钢主要做变压器，无取向硅钢主要做电机
3，内部结构，取向硅钢的晶粒是基本朝一个方向的，所以叫取向，无取向硅钢，晶粒排布杂乱无章，所以取向硅钢热损耗小，无取向硅钢热损耗大。
4，制造工艺也不一样，取向硅钢比无取向硅钢要复杂的多
5，机械性能
6，厚度，取向硅钢厚度在0.23-0.35毫米，无取向硅钢厚度在0.35-0.65
A、铁损低。
质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。
B、磁感应强度高。
在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。
C、叠装系数高。
硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。
D、冲片性好。
对制造小型、微型电机铁芯，这点更重要。
E、表面对绝缘膜的附着性和焊接性良好，能防蚀和改善冲片性。
F、磁时效现象小
G、硅钢片须经退火和酸洗后交货。
世界及国内取向硅钢发展的现状
一、世界各国新建硅钢生产线情况目前全世界仅有１０余家企业可以生产取向硅钢。
主要企业有：日本的新日铁和ＪＦＥ、韩国的浦项、美国的ＡＫ和ＡｌｌｅｇｈｅｎｙＬｕｄｌｕｍ、俄罗斯的新利佩茨克（简称ＮＬＭＫ）、德国及在法国的蒂森克虏伯、英国的ＣｏｇｅｎｔＰｏｗｅｒ、巴西的Ａｃｅｓｉｔａ、波兰的ＳｔａｌｐｒｏｄｕｋｔＳ．Ａ．、阿赛诺米塔尔收购的捷克ＶａｌｃｏｖｎｙＰｌｅｃｈｕＡ．Ｓ．、中国的武钢等。
取向硅钢产能扩容缓解了世界需求的紧张局面，中国市场对取向硅钢的需求成为世界之最，不断上涨的价格刺激了国内外企业纷纷扩充产能。
从２００５年开始，武钢、浦项、ＮＬＭＫ、ＡＫ、蒂森克虏伯等都在扩产、新建生产线。
米塔尔在捷克的俄斯特拉发公司将提高硅钢片的产能，预计到２０１０年，生产能力将从现在的２万吨／年提高到１０万吨／年，其中取向为２．５万吨。
浦项的扩产幅度很大，２００６年７月，浦项公司的新生产线投入使用，２００７年取向硅钢总产量达到１６万吨，其中约５０％是适合制造大型变压器的Ｈｉ－Ｂ钢。
２００８年产量将可能达到２０万吨。
美国ＡＫ公司在２００６年４月投资１４００万美元建设硅钢生产线，产能从２５万吨提高到３０万吨的目标，２００７年这一目标已经完成，而２００６年１０月又追加投资５５００万美元，将产能目标进一步提高到３３．４万吨，并计划在２００８年９月份、１０月份完成。
巴西的Ａｃｅｓｉｔａ公司将在２００７年生产６万吨的基础上继续投资，最终将年产能提高至１０万吨。
俄罗斯ＮＬＭＫ公司２００７年初在其Ｌｉｐｅｔｓｋ工厂建成了一条用于取向硅钢生产、年处理能力达６０万吨的卷板裁剪线，还对酸洗线进行了更新，未来产量在现有３２万吨的基础上还将会提高。
蒂森克虏伯（ＴＫＥＳ）在２００７年４月确定，将把投资重点放在取向硅钢高端产品上而不是追求大幅扩充产能。
２００６年世界取向硅钢和Ｈｉ－Ｂ钢产量统计以及２００８年世界取向硅钢和Ｈｉ－Ｂ钢产量预测见表１。
硅钢片简述
硅钢片简述（1）冷热硅钢片的区别制造变压器铁心的硅钢片有冷扎和热扎两种。
热硅钢片由于磁性很差，单位损耗大，已经不采用了，而由冷硅钢片所替代。
他们的性能的主要差别如下：1) 冷扎硅钢片。
有取向和无取向之分，取向硅钢片的磁性能具有明显的方向性，磁力线在沿着材料的碾压方向通过时，是导磁性能最好，单位损耗最小，如磁力线通过的方向与碾压方向垂直时，其导磁性能显著变坏，磁力线于上述两种不同方向通过时，其导磁性能相差很大，后者为前者的3―4倍。
冷扎硅钢片无取向的磁性能接近或着稍优于热扎硅钢片。
热扎硅钢片的方向性不十分明显2) 在磁通密度和频率相同的情况下，冷轧的比热轧的单位损耗和单位励磁容量都小。
3) 冷轧取向硅钢片的磁饱和点较高，约1.7T（17000Gs）左右，而热的只有1.45T左右。
4) 冷轧硅钢片对机械加工敏感，在冲剪，压毛刺，敲打后，对其磁性能影响特别明显，往往需要经过退火后，性能才能恢复。
热轧硅钢片经机械加工后，对其性能影响不大，无需退火处理。
5）为了降低涡流损耗，需要在硅钢片上涂上一层绝缘漆，在生产过程中表面已经涂上一层绝缘层。
一般不需要再涂漆，但对于热轧硅钢片来说，使用时需要再涂上一层绝缘漆。
（2）冷硅钢片的符号含义国产的冷硅钢片牌号中的符号表示如下：ＤＷ――冷轧无取向硅钢片；ＤＱ――冷轧硅钢片取向硅钢片；Ｇ――高磁感应硅钢片。
牌号后边的数字表示单位质量损耗（Ｗ／Ｋg）值的１００倍，横线后的数字表示硅钢片的厚度(mm)的１００倍。
例如：ＤＱ１２６Ｇ－３５表示冷轧取向高感应硅钢片；１２６表示其单位损耗为１．２６Ｗ／Ｋg；３５表示硅钢片的厚度为０．35mm.(3)硅钢片的性能。
硅钢片的性能常用铁损和导磁性能来表示。
铁损Ｐ１０／５０，Ｐ１５／５０，Ｐ１７／５０表示在５０ＨZ的频率下，硅钢片中的磁通密度为１．０，１．５，１．７时，每千克饿硅钢片损耗的瓦数，即Ｗ／Ｋg。
此值越小越好。
导磁性能一般用Ｂ１０，Ｂ２５，Ｂ５０，Ｂ１００，表示，即表示磁场为１０，２５，５０，１００（ＡＴ／cm）时，在基本换向磁化曲线上所得到的磁感应强（Ｔ）值越大越好。
取向硅钢调研报告资料
取向硅钢调研报告简介取向硅钢主要用于制作变压器铁芯和大发电机的定子铁芯，是电力工业发展最为重要的功能材料之一。
取向硅钢组织以高度趋于(110) [001」位向，即高斯方向的晶粒为主要特征，是唯一经过二次再结晶得到的钢铁制品，其生产工艺复杂、制造技术严格，被誉为钢铁材料中的“艺术品”。
取向硅钢按{110}<001>取向度和磁性能不同分为普通取向硅钢(Conventional Grain-oriented Silicon Steel,CGO)和高磁感取向硅钢(High Magnetic Induction Grain-oriented Silicon Steel, Hi-B)两类。
Hi-B 钢与CGO 钢相比，具有铁损低、磁感应强度高、磁致伸缩小等优点，用它制作的变压器产品具有空载损耗低、噪声低、体积小等优点。
近年来，高磁感取向硅钢的产量与使用量逐年增大。
两者在性能上的差异见下表1。
表1 CGO和HiB钢的性能比较取向硅钢生产技术现状目前，世界上主要的取向硅钢生产工艺有4种，分别是高温加热两次冷轧法、高温加热一次冷轧法、低温加热两次冷轧法、低温加热一次冷轧法。
每种工艺的生产流程、工艺特点和优缺点如表2所示。
目前全世界仅有约16家企业可以生产取向硅钢。
主要企业有:日本的新日铁和JFE 、韩国的浦项、美国的AK 和AlleghenyLudlum 、俄罗斯的新利佩茨克(简称NLMK)、德国及在法国的蒂森克虏伯、英国的CogentPower 、巴西的Acestita 、波兰的Stalprodukt S.A.、阿赛诺米塔尔收购的捷克ValcovnyPlechuA.S.、中国的武钢、宝钢等。
目前取向硅钢最先进的生产厂为新日铁，主要生产HiB 取向硅钢； 韩国浦项主要是仿照日本新日铁低温渗氮工艺，全部产品采用低温加热一次冷轧工艺生产，而且绝大部分产品为HiB；德国蒂森克虏伯开发了以Cu2S+AlN为主，并以MnS+Sn为辅作为抑制剂的低温加热一次冷轧法，生产HiB取向硅钢。
取向硅钢片
取向硅钢片1. 引言取向硅钢片是一种特殊的硅钢材料，具有优异的磁性能和机械强度，广泛应用于电力变压器、发电机和电动驱动系统等领域。
本文将介绍取向硅钢片的定义、特性、制造工艺以及应用领域。
2. 取向硅钢片的定义取向硅钢片是一种由冷轧非晶态硅钢卷材制成的金属材料。
其特点是在材料的基体中具有明显的取向结构，其磁性能相对普通硅钢片更优异。
3. 取向硅钢片的特性取向硅钢片具有以下特性：•优异的磁性能：取向硅钢片在磁感应强度、磁导率和剩磁等方面具有优异的性能，能够有效降低磁损耗和铁损耗。
•卓越的机械强度：取向硅钢片由于具有明显的取向结构，在机械强度方面表现出色，能够承受较大的外力和振动。
•低磁滞：取向硅钢片在交变磁场下有较低的磁滞损耗，能够提高能源的利用效率。
4. 取向硅钢片的制造工艺取向硅钢片的制造工艺主要包括以下几个步骤：4.1. 原材料准备取向硅钢片的制造首先需要准备适当的原材料，一般使用高质量的非晶态硅钢卷材作为原料。
4.2. 剪切和清洗原材料经过剪切和清洗，去除表面的氧化和污染物，保证表面的平整和清洁度。
4.3. 成形和退火剪切和清洗后的原材料进行成形，可以采用轧制或拉伸等方式，使其具有所需的形状和尺寸。
成形后，还需要进行退火处理，以提高取向硅钢片的晶粒取向度和磁性能。
4.4. 退火和冷轧成形后的取向硅钢片在退火炉中进行高温退火，使其晶粒取向更加明显。
之后，通过冷轧工艺进一步调整取向结构，并获得所需的厚度和平整度。
4.5. 表面处理冷轧后的取向硅钢片进行酸洗等表面处理，去除表面的氧化物和油脂，以提高其电气性能。
4.6. 切割和套圈最后，取向硅钢片根据需要进行切割和套圈等后续加工，以满足不同应用场景的需要。
5. 取向硅钢片的应用领域取向硅钢片由于其优异的磁性能和机械强度，被广泛应用于以下领域：•电力变压器：取向硅钢片用于电力变压器的铁芯材料，能够提高变压器的能效和稳定性。
•发电机：取向硅钢片用于电机的铁芯材料，能够提高发电机的效率，减少能源损耗。
硅钢产品知识
1.3热轧硅钢板热轧硅钢板用DR表示，按硅含量的多少分成低硅钢(含硅量≤2.8%)、高硅钢(含硅量＞2.8%)。表示方法：DR+铁损值(用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值)的100倍+厚度值的100倍。如DR510-50表示铁损值为5.1，厚度为0.5mm的热轧硅钢板。家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。
冷轧取向硅钢带最主要的用途是用于变压器制造，所以又称冷轧变压器硅钢。与冷轧无取向硅钢相比，取向硅钢的磁性具有强烈的方向性；在易磁化的轧制方向上具有优越的高磁导率与低损耗特性。取向钢带在轧制方向的铁损仅为横向的1/3，磁导率之比为6：1，其铁损约为热轧带的1/2，磁导率为后者的2.5倍。
高磁感冷轧取向硅钢片
3.美国牌号有
M15_24G,M15_26G,M19_24G,M19_26G,M19_29,M22_24G,M22_26G,M22_29G等等，这些牌号都是美国标准。
4.永磁体选择国产牌号
4.1铁氧体永磁体牌号:Y10T,Y15,Y15H,Y20,Y20H等等类似牌号都是的。
4.2稀土钴永磁体牌号：XG112/96,XG128/120,XG144/120等等类似牌号。
12.攀钢集团
13.上海矽钢有限公司
14.万鼎硅钢集团有限公司
15.佛山南方广恒钢铁有限公司
