编码器输出是脉冲
编码器四倍频计数规则

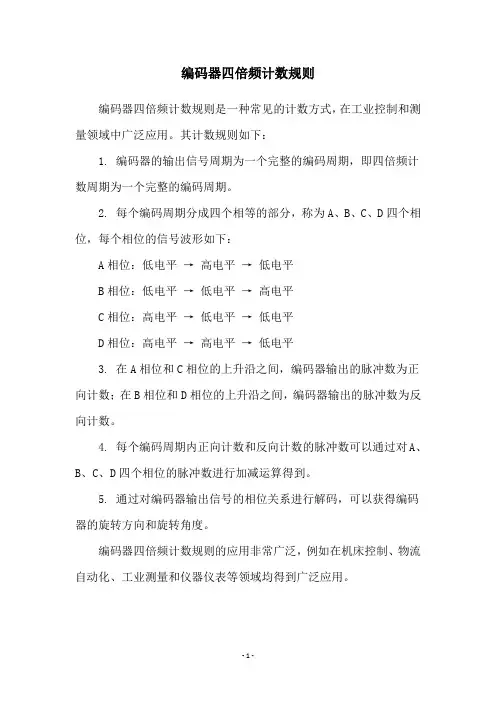

编码器四倍频计数规则
编码器四倍频计数规则是一种常见的计数方式，在工业控制和测量领域中广泛应用。
其计数规则如下：
1. 编码器的输出信号周期为一个完整的编码周期，即四倍频计数周期为一个完整的编码周期。
2. 每个编码周期分成四个相等的部分，称为A、B、C、D四个相位，每个相位的信号波形如下：
A相位：低电平→高电平→低电平
B相位：低电平→低电平→高电平
C相位：高电平→低电平→低电平
D相位：高电平→高电平→低电平
3. 在A相位和C相位的上升沿之间，编码器输出的脉冲数为正向计数；在B相位和D相位的上升沿之间，编码器输出的脉冲数为反向计数。
4. 每个编码周期内正向计数和反向计数的脉冲数可以通过对A、
B、C、D四个相位的脉冲数进行加减运算得到。
5. 通过对编码器输出信号的相位关系进行解码，可以获得编码器的旋转方向和旋转角度。
编码器四倍频计数规则的应用非常广泛，例如在机床控制、物流自动化、工业测量和仪器仪表等领域均得到广泛应用。
- 1 -。
定位数和脉冲数

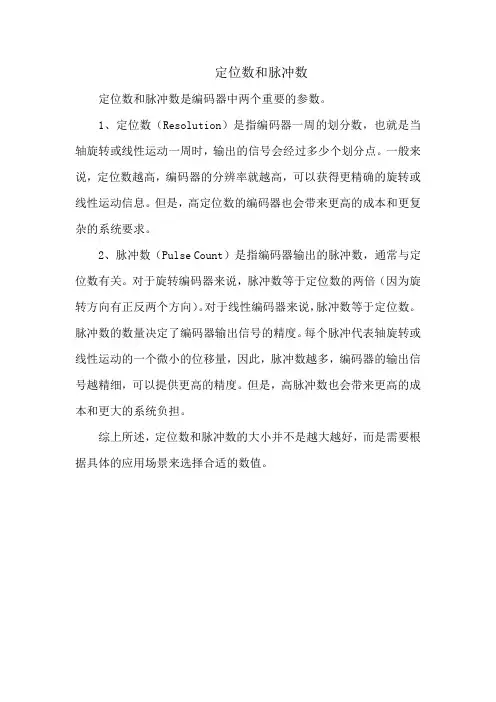

定位数和脉冲数
定位数和脉冲数是编码器中两个重要的参数。
1、定位数（Resolution）是指编码器一周的划分数，也就是当轴旋转或线性运动一周时，输出的信号会经过多少个划分点。
一般来说，定位数越高，编码器的分辨率就越高，可以获得更精确的旋转或线性运动信息。
但是，高定位数的编码器也会带来更高的成本和更复杂的系统要求。
2、脉冲数（Pulse Count）是指编码器输出的脉冲数，通常与定位数有关。
对于旋转编码器来说，脉冲数等于定位数的两倍（因为旋转方向有正反两个方向）。
对于线性编码器来说，脉冲数等于定位数。
脉冲数的数量决定了编码器输出信号的精度。
每个脉冲代表轴旋转或线性运动的一个微小的位移量，因此，脉冲数越多，编码器的输出信号越精细，可以提供更高的精度。
但是，高脉冲数也会带来更高的成本和更大的系统负担。
综上所述，定位数和脉冲数的大小并不是越大越好，而是需要根据具体的应用场景来选择合适的数值。
通过编码器控制字确认编码器故障的方法

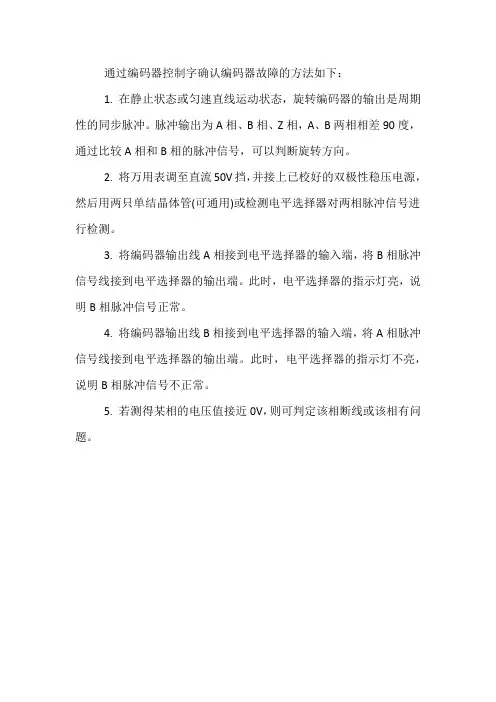

通过编码器控制字确认编码器故障的方法如下：
1. 在静止状态或匀速直线运动状态，旋转编码器的输出是周期性的同步脉冲。
脉冲输出为A相、B相、Z相，A、B两相相差90度，通过比较A相和B相的脉冲信号，可以判断旋转方向。
2. 将万用表调至直流50V挡，并接上已校好的双极性稳压电源，然后用两只单结晶体管(可通用)或检测电平选择器对两相脉冲信号进行检测。
3. 将编码器输出线A相接到电平选择器的输入端，将B相脉冲信号线接到电平选择器的输出端。
此时，电平选择器的指示灯亮，说明B相脉冲信号正常。
4. 将编码器输出线B相接到电平选择器的输入端，将A相脉冲信号线接到电平选择器的输出端。
此时，电平选择器的指示灯不亮，说明B相脉冲信号不正常。
5. 若测得某相的电压值接近0V，则可判定该相断线或该相有问题。
编码器的脉冲计数高速计数器小总结

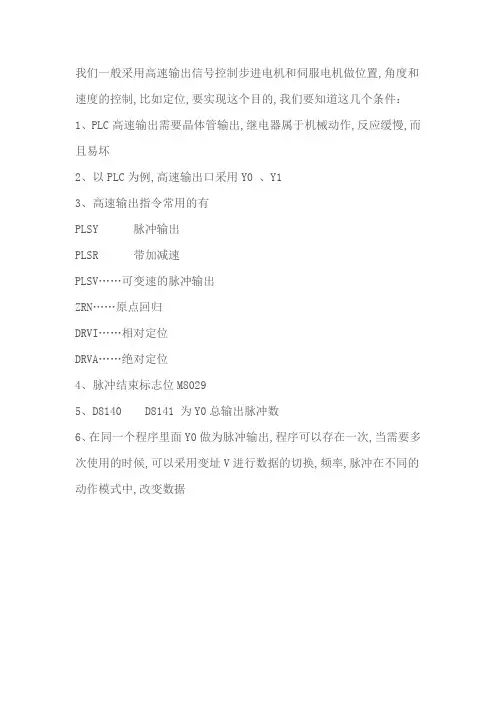

我们一般采用高速输出信号控制步进电机和伺服电机做位置,角度和速度的控制,比如定位,要实现这个目的,我们要知道这几个条件：1、PLC高速输出需要晶体管输出,继电器属于机械动作,反应缓慢,而且易坏2、以PLC为例,高速输出口采用Y0 、Y13、高速输出指令常用的有PLSY 脉冲输出PLSR 带加减速PLSV……可变速的脉冲输出ZRN……原点回归DRVI……相对定位DRVA……绝对定位4、脉冲结束标志位M80295、D8140 D8141 为Y0总输出脉冲数6、在同一个程序里面Y0做为脉冲输出,程序可以存在一次,当需要多次使用的时候,可以采用变址V进行数据的切换,频率,脉冲在不同的动作模式中,改变数据正对上述讲解的内容：我们用一个程序来表示若我们以后可能接触步进;伺服这一块,上述内容,大家一定要熟练掌握在高速计数器与编码器配合使用之前,我们首先要知道是单向计数,还是双向计数,需要记录记录的数据,需要多少个编码器,在PLC中也需要多少个高速输入点,我们先要确认清楚;当我们了解上面的问题以后,参照上题的寄存器分配表得知我们该选择什么高速计数器如：现在需要测量升降机上升和下降的高度,那么我们需要采用双向编码器,即可加可减的,AB相编码器,PLC需要两个IO点,查表得知,X0 X1为一路采用C251高速计数器那么我们可以这样编程,如图开机即启动计数,上升时方向,C251加计数下降时方向,C2 51减计数我们要求编码器转动的数据达到多少时,就表示判断实际升降机到达的位置注意：在整个程序中没有出现X0、X1这个两个软元件是因为C251为X0、X1的内置高速计数器,他们是一一对应的,只要见到c251,X0 X1就在里面了,当然,用了C251以后,X0 、X 1不能在程序里面再当做开关量使用了接线参照下图相对11题定时器和计数器来说,本题目主要是告诉大家学习高数处理的功能PLC内部高速计时器是计数器功能的扩展,高速计数器指令与定位指令使PLC的应用范围从逻辑控制、模拟量控制扩展到了运动控制领域;特点：其最大的特点就是执行的过程中不受PLC的扫描周期影响,而是按照中断方式工作,并且立即输出;之前的题目中,我们说过内部信号计数器,它可以对编程元件X、Y、M、S、T、C信号进行计数;当X信号计数时,要求X的断开和接通一次时间应大于PLC的扫描周期,否则会出现丢步的现象,如果PLC的扫描周期为40ms,则一秒里X的信号频率最高位25HZ;这么低的速度限制了PLC的高速应用范围,如编码器,可以达到10000HZ;编码器后面会讲到我们看高速计数器,可以先参照下面表格图片出处：FX编程手册U:增计数输入;D:减计数输入;A:A相输入;B:B相输入;R:复位输入;S:启动输入;一般不同型号的PLC,可能对应高速计数器的点位控制不一样,首先满足硬件功能;然后在软件上进行实现,两者缺一不可图片出处：三菱编程手册我们现在说说高速计数器与普通计数器的区别：1、高速计数器相对于普通计数器,不受扫描周期的影响,但是,速度还是有限制的;2、多个高速计数输入口,和对应的高速计数器不是任意选择的,由上表得知,他们是一一对应的3、所有高速计数器均为停电保持型,题当前值和出点状态在停电时都会保持停电前的状态,也可以利用参数设定为非停电保持型;4、作为高速计数器的高速输入信号,建议使用电子开关信号,而不要使用机械开关触点信号,由于机械触点的振动会引起信号输入误差,从而影响到正确计数;考考大家的理解能力看了上图,再看后面的内容,我们会不会对高速计数器又一步加深理解编码器是产生脉冲反馈给PLC的检测装置,一般用来检测外围设备走的距离和速度,我们常见的检测位置的元件有：光电编码器、光栅编码器；最常用感应同步器、磁栅编码器、容栅编码器；10年前的产品电位器；30多年前的产品激光干涉仪、机器视觉系统;高精度、高成本旋转式光电编码器原理：光电编码器,是通过光电转换将输入轴上机械几何位移量转换成脉冲数字量的传感器; 光电编码器是有码盘和光电检测装置组成;码盘是在一定直径的透明圆板上等分的印制了若干个细长线,如图,经发光二极管等电子元件组成的检测装置检测脉冲输出信号,即可测量编码器输入轴的转角;通过计算单位时间编码器输出脉冲的个数就能计算出输入轴的转速;增量式编码器：增量式编码器是直接利用光电转换原理输出三组方波脉冲：A、B和脉冲相位差90度,以判断旋转方向,如下图所示;增量式编码器特点：l 构造简单,l 机械寿命长,l 抗干扰能力强,可靠性高；l 缺点是无法输出轴转动角的绝对位置;绝对式编码器：绝对编码器是直接输出数字量的传感器,在它的圆形码盘上沿径向有若干同心码道,每条道上由透光和不透光的扇形区相间组成,相邻码道的扇区数目是双倍关系,码盘上的码道数就是它的二进制数码的位数,在码盘的一侧是光源,另一侧对应每一码道有一光敏元件；当码盘处于不同位置时,各光敏元件根据受光照与否转换出相应的电平信号,形成二进制数;这种编码器的特点是不要计数器,在转轴的任意位置都可读出一个固定的与位置相对应的数字码;显然,码道越多,分辨率就越高,对于一个具有N位二进制分辨率的编码器,其码盘必须有N条码道;特点：1.可以直接读出角度坐标的绝对值；2.没有累积误差；3.电源切除后位置信息不会丢失;4.有10位、14位、16位等品种;。
编码器工作原理

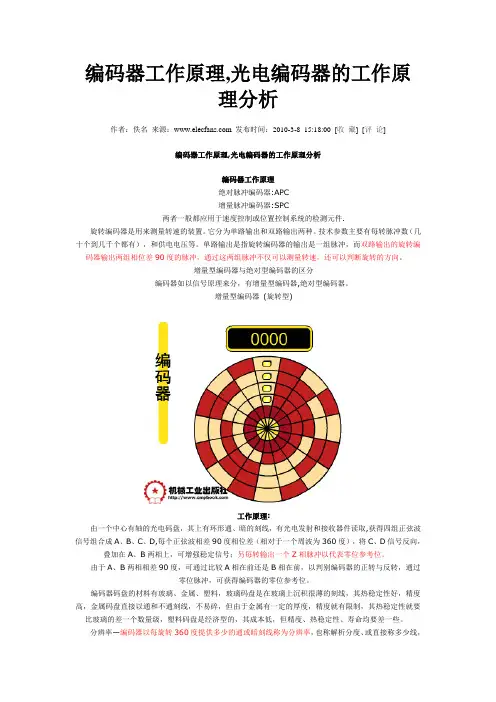

编码器工作原理,光电编码器的工作原理分析作者：佚名来源： 发布时间：2010-3-8 15:18:00 [收藏] [评论]编码器工作原理,光电编码器的工作原理分析编码器工作原理绝对脉冲编码器:APC增量脉冲编码器:SPC两者一般都应用于速度控制或位置控制系统的检测元件.旋转编码器是用来测量转速的装置。
它分为单路输出和双路输出两种。
技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。
单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。
增量型编码器与绝对型编码器的区分编码器如以信号原理来分，有增量型编码器,绝对型编码器。
增量型编码器(旋转型)工作原理:由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
信号输出:信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
编码器测速原理

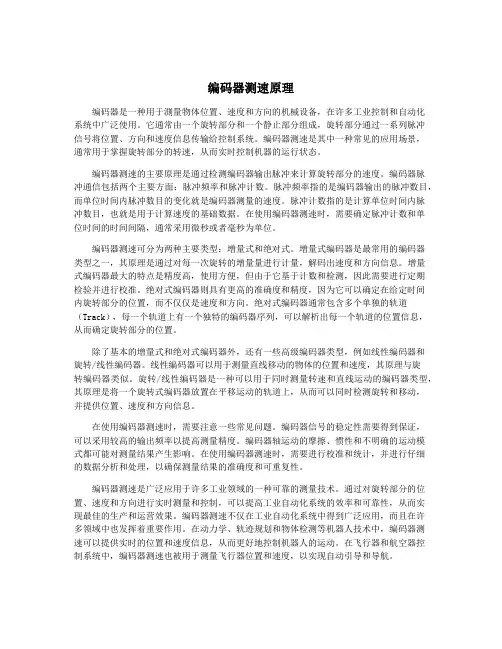

编码器测速原理编码器是一种用于測量物体位置、速度和方向的机械设备，在许多工业控制和自动化系统中广泛使用。
它通常由一个旋转部分和一个静止部分组成，旋转部分通过一系列脉冲信号将位置、方向和速度信息传输给控制系统。
编码器测速是其中一种常见的应用场景，通常用于掌握旋转部分的转速，从而实时控制机器的运行状态。
编码器测速的主要原理是通过检测编码器输出脉冲来计算旋转部分的速度。
编码器脉冲通信包括两个主要方面：脉冲频率和脉冲计数。
脉冲频率指的是编码器输出的脉冲数目，而单位时间内脉冲数目的变化就是编码器测量的速度。
脉冲计数指的是计算单位时间内脉冲数目，也就是用于计算速度的基础数据。
在使用编码器测速时，需要确定脉冲计数和单位时间的时间间隔，通常采用微秒或者毫秒为单位。
编码器测速可分为两种主要类型：增量式和绝对式。
增量式编码器是最常用的编码器类型之一，其原理是通过对每一次旋转的增量量进行计量，解码出速度和方向信息。
增量式编码器最大的特点是精度高，使用方便，但由于它基于计数和检测，因此需要进行定期检验并进行校准。
绝对式编码器则具有更高的准确度和精度，因为它可以确定在给定时间内旋转部分的位置，而不仅仅是速度和方向。
绝对式编码器通常包含多个单独的轨道（Track），每一个轨道上有一个独特的编码器序列，可以解析出每一个轨道的位置信息，从而确定旋转部分的位置。
除了基本的增量式和绝对式编码器外，还有一些高级编码器类型，例如线性编码器和旋转/线性编码器。
线性编码器可以用于测量直线移动的物体的位置和速度，其原理与旋转编码器类似。
旋转/线性编码器是一种可以用于同时测量转速和直线运动的编码器类型，其原理是将一个旋转式编码器放置在平移运动的轨道上，从而可以同时检测旋转和移动，并提供位置、速度和方向信息。
在使用编码器测速时，需要注意一些常见问题。
编码器信号的稳定性需要得到保证，可以采用较高的输出频率以提高测量精度。
编码器轴运动的摩擦、惯性和不明确的运动模式都可能对测量结果产生影响。
脉冲编码器工作原理
脉冲编码器工作原理
脉冲编码器是一种用于测量和控制系统中的旋转运动的设备。
它将旋转运动转换为数字信号，可以用于测量角度、速度和位置等参数。
脉冲编码器主要由三个部分组成：光源、编码器盘和接收器。
光源发出的光经过透明的编码器盘，在盘上有一些透明和不透明的条纹。
当编码器盘旋转时，透明和不透明的条纹会在光源和接收器之间产生周期性的变化。
接收器接收到经过编码器盘过滤的光，并将其转换为电信号。
根据光的强度变化，接收器可以确定盘的旋转角度。
通常，接收器会输出两个相位差90度的信号，称为A相和B相。
脉冲编码器还常常附带一个索引信号。
索引信号是一种特殊的信号，用于标识编码器的初始位置。
当编码器盘旋转到一个特定的位置时，索引信号会发出一个脉冲。
通过统计A相、B相和索引信号的脉冲数量和频率，可以计算出旋转运动的角度、速度和位置等参数。
这些数据可以被传输到计算机或控制器中，用于实时监测和控制旋转运动。
总之，脉冲编码器通过光源、编码器盘和接收器将旋转运动转换为数字信号，并通过统计脉冲数量和频率来测量和控制系统中的旋转运动。
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器旋转编码器工作原理引言概述旋转编码器是一种用于测量旋转运动的装置，它能够将旋转运动转换成电信号输出。
在工业自动化领域，旋转编码器被广泛应用于机器人、数控机床、印刷设备等设备中。
本文将详细介绍旋转编码器的工作原理。
一、编码器的基本原理1.1 光电传感器旋转编码器中常用的光电传感器是一种能够将光信号转换成电信号的传感器。
在旋转编码器中，光电传感器通常由发光二极管和光敏电阻组成。
发光二极管发出光束，光束照射到旋转编码器的标尺上，光敏电阻接收到光束，根据光的强弱产生电信号。
1.2 标尺旋转编码器的标尺是一个具有等距离刻度的圆盘，圆盘上有黑白相间的条纹。
当旋转编码器旋转时，光电传感器会检测到黑白相间的条纹，根据条纹的变化来确定旋转的角度。
1.3 信号处理旋转编码器通过信号处理电路将光电传感器接收到的电信号进行处理，转换成数字信号输出。
信号处理电路通常包括滤波、放大、数字化等步骤，确保输出的信号稳定可靠。
二、编码器的工作原理2.1 绝对编码器绝对编码器能够直接输出旋转角度的绝对值，不需要进行初始化。
绝对编码器通常采用灰码或二进制编码方式，将每个角度对应一个唯一的编码，确保角度的准确性。
2.2 增量编码器增量编码器是通过检测旋转编码器旋转时的位置变化来输出脉冲信号。
增量编码器通常包括A相、B相和Z相信号，分别对应旋转角度的正向、反向和零点位置。
2.3 差分编码器差分编码器是一种能够输出角速度和角加速度信息的编码器。
差分编码器通过比较相邻位置的编码值来计算旋转角速度和角加速度，能够实时监测旋转运动的变化。
三、编码器的应用领域3.1 工业自动化在工业自动化领域，旋转编码器被广泛应用于机器人、数控机床、输送带等设备中。
旋转编码器能够实时监测设备的运动状态，确保设备的精准定位和控制。
3.2 医疗设备在医疗设备中，旋转编码器常用于X光机、CT机等设备中。
旋转编码器能够精确测量设备的旋转角度，确保医疗影像的准确性和清晰度。
编码器的工作原理介绍
编码器的工作原理介绍一、光电编码器的工作原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判断旋转方向，码盘还可提供相位相差90°的两路脉冲信号。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。
（一）增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
（二）绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。
显然，码道越多，分辨率就越高，对于一个具有 N位二进制分辨率的编码器，其码盘必须有N条码道。
目前国内已有16位的绝对编码器产品。
绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。
绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。
编码器输出形式
1 编码器基础1.1光电编码器编码器是传感器的一种，主要用来检测机械运动的速度、位置、角度、距离和计数等，许多马达控制均需配备编码器以供马达控制器作为换相、速度及位置的检出等，应用范围相当广泛。
按照不同的分类方法，编码器可以分为以下几种类型：➢根据检测原理，可分为光学式、磁电式、感应式和电容式。
➢根据输出信号形式，可以分为模拟量编码器、数字量编码器。
➢根据编码器方式，分为增量式编码器、绝对式编码器和混合式编码器。
光电编码器是集光、机、电技术于一体的数字化传感器，主要利用光栅衍射的原理来实现位移——数字变换，通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
典型的光电编码器由码盘、检测光栅、光电转换电路（包括光源、光敏器件、信号转换电路）、机械部件等组成。
光电编码器具有结构简单、精度高、寿命长等优点，广泛应用于精密定位、速度、长度、加速度、振动等方面。
这里我们主要介绍SIMATIC S7系列高速计数产品普遍支持的增量式编码器和绝对式编码器。
1.2增量式编码器增量式编码器提供了一种对连续位移量离散化、增量化以及位移变化（速度）的传感方法。
增量式编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，它能够产生与位移增量等值的脉冲信号。
增量式编码器测量的是相对于某个基准点的相对位置增量，而不能够直接检测出绝对位置信息。
如图1-1所示，增量式编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成。
在码盘上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期。
检测光栅上刻有A、B两组与码盘相对应的透光缝隙，用以通过或阻挡光源和光电检测器件之间的光线，它们的节距和码盘上的节距相等，并且两组透光缝隙错开1/4节距，使得光电检测器件输出的信号在相位上相差90°。
当码盘随着被测转轴转动时，检测光栅不动，光线透过码盘和检测光栅上的透过缝隙照射到光电检测器件上，光电检测器件就输出两组相位相差90°的近似于正弦波的电信号，电信号经过转换电路的信号处理，就可以得到被测轴的转角或速度信息。
编码器输出形式
1 编码器基础1.1光电编码器编码器是传感器的一种，主要用来检测机械运动的速度、位置、角度、距离和计数等，许多马达控制均需配备编码器以供马达控制器作为换相、速度及位置的检出等，应用范围相当广泛。
按照不同的分类方法，编码器可以分为以下几种类型：根据检测原理，可分为光学式、磁电式、感应式和电容式。
根据输出信号形式，可以分为模拟量编码器、数字量编码器。
根据编码器方式，分为增量式编码器、绝对式编码器和混合式编码器。
光电编码器是集光、机、电技术于一体的数字化传感器，主要利用光栅衍射的原理来实现位移——数字变换，通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
典型的光电编码器由码盘、检测光栅、光电转换电路（包括光源、光敏器件、信号转换电路）、机械部件等组成。
光电编码器具有结构简单、精度高、寿命长等优点，广泛应用于精密定位、速度、长度、加速度、振动等方面。
这里我们主要介绍SIMATIC S7系列高速计数产品普遍支持的增量式编码器和绝对式编码器。
1.2增量式编码器增量式编码器提供了一种对连续位移量离散化、增量化以及位移变化（速度）的传感方法。
增量式编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，它能够产生与位移增量等值的脉冲信号。
增量式编码器测量的是相对于某个基准点的相对位置增量，而不能够直接检测出绝对位置信息。
如图1-1所示，增量式编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成。
在码盘上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期。
检测光栅上刻有A、B两组与码盘相对应的透光缝隙，用以通过或阻挡光源和光电检测器件之间的光线，它们的节距和码盘上的节距相等，并且两组透光缝隙错开1/4节距，使得光电检测器件输出的信号在相位上相差90°。
当码盘随着被测转轴转动时，检测光栅不动，光线透过码盘和检测光栅上的透过缝隙照射到光电检测器件上，光电检测器件就输出两组相位相差90°的近似于正弦波的电信号，电信号经过转换电路的信号处理，就可以得到被测轴的转角或速度信息。
增量式编码器输出信号讲解
增量式编码器输出信号讲解增量式编码器输出信号讲解
增量编码器是一种可以将旋转运动转换为输出信号的传感器。
结合机械传动元件例如齿轮齿条，测量轮或主轴，增量编码器同样也可以测量线性运动。
轴编码器可以将增量型的位置变化转换为连续脉冲信号进行输出。
增量编码器采用光学信号变换原理，线性编码的金属，塑料或者玻璃码盘与旋转的轴承安装在一起，通过检测发光二极管发出的远红外光来实现位置的检测。
码盘上刻线的数量决定了分辨率。
这些被遮挡的光线被电路板上的感光元件接收到并通过电路进行信号处理，最终生成方波信号作为编码器信号的输出。
增量型编码器的输出信号
轴编码器提供两路具有90deg;相位差的方波信号，同时还可提供参考信号N（零位信号）。
为了提高信号的传输质量，一些特定的输出电路（RS422和推挽输出）可以生成反向信号（A，B，N）例如：RI30，RI36，RI58，RI58-H,RI76-TD,RI58-D。
A和B信号之间的相位差被称为测量间距。
双通道编码器信号的分辨率可以通过后续电路进行两倍频或者
四倍频。
通过这种方法可以将2500线的信号提高到5000线或10000线。
旋转编码器与PLC连接的方法
旋转编码器与PLC连接的方法
连接旋转编码器与PLC可以通过多种方法实现，以下是一些常见的连
接方法及步骤：
1.确定输入/输出：首先，确定旋转编码器的输入和PLC的输出，或
者旋转编码器的输出和PLC的输入。
通常，旋转编码器的输出是脉冲信号，而PLC的输入是数字信号。
2.检查电气特性：确保旋转编码器的电气特性与PLC的电气特性兼容。
包括电压、电流、信号类型等。
3.选择电缆：选择适合的电缆，以连接旋转编码器和PLC。
一般要求
电缆具有良好的抗干扰性能和耐磨性能。
4.连接电缆：将选定的电缆与旋转编码器和PLC的输入/输出端口连
接起来。
确保连接稳固可靠，并正确连接导线。
5.配置PLC输入/输出参数：在PLC编程软件中，配置旋转编码器输
入/输出的参数。
这包括设置脉冲信号的频率、方向等。
6.测试连接：对连接的旋转编码器和PLC进行测试，以确保旋转编码
器的信号能够正确地传递到PLC，并能够被PLC识别。
7.编程：根据实际需求，在PLC中编写相应的程序，以实现对旋转编
码器的控制和监测。
这可能涉及到计数、方向控制、速度控制等功能。
8.调试和优化：在实际运行中，通过调试和优化PLC程序，使旋转编
码器与PLC的连接和控制实现更好的性能和精度。
总之，连接旋转编码器与PLC需要考虑电气特性兼容性、选择适合的电缆、正确连接电缆、配置PLC参数、编程和调试等步骤。
这样能够实现对旋转编码器的监测和控制，实现更加精确和可靠的工业自动化控制。
各种编码器的种类及应用
各种编码器的种类及应用编码器是一种用于将输入信号转换为特定编码形式的设备或系统，其本质是一种信息转换的过程。
根据不同的应用领域和需求，编码器有多种不同的类型。
以下将介绍几种常见的编码器类型及其应用。
1. 绝对值编码器绝对值编码器可以将输入信号转化为特定的离散数值，每个数值代表一个确定的位置。
常见的绝对值编码器有光电编码器、磁性编码器和接触式编码器等。
应用领域：绝对值编码器广泛用于机械控制系统中，如数控机床和机器人等，用于测量和控制位置信息。
2. 增量编码器增量编码器输出的编码信号是关于位置变化的增量量。
在每个位置变化时，增量编码器会输出一个脉冲信号，可以通过计数这些脉冲信号来测量位置变化的大小。
应用领域：增量编码器常用于测量转速和角度变化，广泛应用于机械设备和自动化系统中，如汽车发动机、风力发电机组等。
3. 旋转编码器旋转编码器是一种用于测量旋转物体角度和方向的编码器。
它通常有两个输出通道，一个用于测量角度大小，另一个用于测量旋转方向。
应用领域：旋转编码器常用于手动控制设备，如电子游戏手柄、机械表盘等。
此外，旋转编码器还广泛应用于汽车、机械设备和机器人等领域。
4. 数字编码器数字编码器基于数字电子技术，将输入信号转化为数字形式的编码输出。
数字编码器通常具有较高的精度和可靠性，并且能够通过数字信号处理实现更高级的功能。
应用领域：数字编码器广泛用于自动化控制系统、数字通信系统、数字音频设备等领域。
如工业自动化系统中的位置控制、机器人控制等。
5. 视觉编码器视觉编码器通过图像传感器对图像进行捕捉和处理，将图像信息转化为编码输出。
视觉编码器的主要优点是能够实现非接触测量和高精度测量。
应用领域：视觉编码器广泛应用于计算机视觉、机器人视觉、图像处理等领域。
如机器人的导航和定位、物体识别和测量等。
6. 频率编码器频率编码器是一种将输入信号转化为频率输出的编码器。
通过测量输出的脉冲信号频率，可以获取输入信号的频率大小。
(整理)编码器的工作原理介绍
编码器的工作原理介绍一、光电编码器的工作原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判断旋转方向，码盘还可提供相位相差90o的两路脉冲信号。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。
（一）增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
（二）绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。
显然，码道越多，分辨率就越高，对于一个具有N位二进制分辨率的编码器，其码盘必须有N条码道。
目前国内已有16位的绝对编码器产品。
绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。
绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。
编码器联轴器工作原理
编码器联轴器工作原理
编码器联轴器是一种用于将编码器和旋转机械轴连接在一起的装置。
它的作用是将编码器的输入信号与旋转机械轴的转动相互联系起来，以便实时监测和记录旋转机械轴的位置、速度和方向。
编码器联轴器的工作原理如下：
1. 编码器信号输入：编码器联轴器的一端连接编码器，编码器通过测量旋转轴的位置变化，生成对应的脉冲信号。
2. 旋转机械轴的转动：编码器联轴器的另一端连接旋转机械轴，当旋转机械轴转动时，联轴器将转动的动力传递给编码器，使其随着旋转机械轴的转动而转动。
3. 脉冲信号传输：编码器联轴器通过内部的传动机构，将旋转轴的转动传递给编码器，编码器将转动的信息转换为相应的脉冲信号，并输出给接收器进行处理。
4. 位置、速度和方向监测：接收器接收到编码器输出的脉冲信号，可以实时地监测和记录旋转机械轴的位置，通过计算脉冲信号的频率可以得到旋转机械轴的速度，同时根据脉冲信号的相位可以确定旋转机械轴的方向。
通过上述工作原理，编码器联轴器实现了编码器与旋转机械轴的联动，可以实时地监测和记录旋转机械轴的运动状态，为机械控制系统提供了重要的位置反馈信号。
伺服电机编码器位数和脉冲的关系
伺服电机编码器位数和脉冲的关系
伺服电机编码器位数和脉冲的关系是通过编码器的分辨率来确定的。
编码器的分辨率是指每个转动周期内编码器输出的脉冲数。
编码器位数是指用于表示编码器分辨率的二进制位数。
位数越高，编码器能够提供更精确的位置信息。
编码器分辨率与编码器位数之间的关系可以用以下公式表示：分辨率 = 2^位数
举个例子，如果编码器位数为10位，那么分辨率就是2的10次方，即1024。
这意味着编码器每个转动周期内会输出1024个脉冲。
编码器的分辨率对于伺服电机的位置控制非常重要。
较高的分辨率可以提供更准确的位置反馈信息，从而实现更精确的运动控制。
然而，较高的分辨率也会增加编码器的复杂性和成本。
在选择伺服电机编码器时，需要考虑所需的位置精度和成本因素，并基于此选择合适的编码器位数。
编码器角度计算公式
编码器角度计算公式
编码器是一种用于测量旋转运动的传感器，可以通过它的输出信号计算出物体的旋转角度。
编码器的输出信号是脉冲信号，它的频率与旋转角速度成正比，因此可以通过计数脉冲信号来确定旋转角度。
编码器角度计算公式如下：
旋转角度 = (编码器输出信号脉冲数÷编码器的分辨率) ×360°
其中，编码器的分辨率是指每个完整旋转周期内的脉冲数，通常以线数或脉冲数来表示。
例如，一个分辨率为1000线的编码器，它每个旋转周期内产生1000个脉冲信号。
通过这个公式可以很容易地计算出旋转角度，进而实现对旋转运动的精确控制和测量。
编码器在机器人、数控机床、自动化生产线等领域中得到广泛应用。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编码器输出是脉冲。
你需要用脉冲计数器来转换成距离。
简单的就是用PLC把脉冲转换成距离。
另外没有什么计算公式。
你的编码器一小格齿轮也就是一个脉冲，你看下编码器的说明书就可以了。
一个齿轮是多少距离。
然后多少脉冲乘下就是距离了。
详细的要靠PLC 计算脉冲就可以了。
另外编码器是装在你位移的轴上的。
不是装在电机上的。
控制电机正反转似乎不需要旋转编码器，编码器是用来测速的，
1，开关量控制：将PLC的输出触点与变频器的正转，反转，高速，中速，低速触点连接，再在变频器上设置高中低档频率，用PLC直接控制这些触点的闭开即可。
2，模拟量控制，将PLC的输出触点与变频器的电流输入或电压输入触点连接，再在PLC 上设置电压或电流再用D/A转换即可调节频率，正反转就是正负电平。
3，现场总线：使用CCLINK现场总线。
旋转编码器的使用：旋转编码器一般是测量电机速度用的，使用带晶体管接口的PLC，将编码器接近开关信号输入到PLC高速输入接口，再在PLC内编制相关程序，即可算出当前速度，与所需速度比较，以便及时调整。
用PLC发脉冲给步进驱动器,把绝对式编码器进行反馈给PLC。
反馈给plc有什么作用？？？谢谢大师指点，很急，万分感谢问题补充：
请说出个具体点的控制流程，谢谢。
不一定要反馈的那种。
最佳答案
为了精确定位啊，，，你发脉冲给步进驱动器，PLC不知道步进驱动器驱动的步进电机有没有执行，所以就用连接在电机上的编码器告诉PLC。
