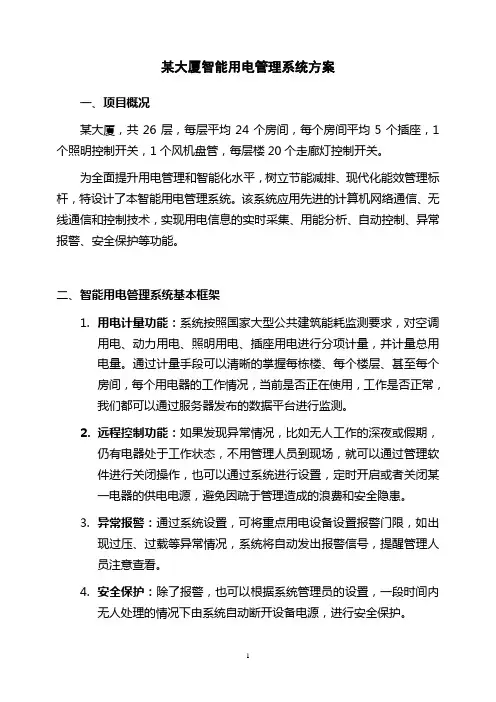

某大厦智能用电管理系统
某大厦智能用电管理系统方案一、项目概况某大厦，共26层，每层平均24个房间，每个房间平均5个插座，1个照明控制开关，1个风机盘管，每层楼20个走廊灯控制开关。
为全面提升用电管理和智能化水平，树立节能减排、现代化能效管理标杆，特设计了本智能用电管理系统。
该系统应用先进的计算机网络通信、无线通信和控制技术，实现用电信息的实时采集、用能分析、自动控制、异常报警、安全保护等功能。
二、智能用电管理系统基本框架1.用电计量功能：系统按照国家大型公共建筑能耗监测要求，对空调用电、动力用电、照明用电、插座用电进行分项计量，并计量总用电量。
通过计量手段可以清晰的掌握每栋楼、每个楼层、甚至每个房间，每个用电器的工作情况，当前是否正在使用，工作是否正常，我们都可以通过服务器发布的数据平台进行监测。
2.远程控制功能：如果发现异常情况，比如无人工作的深夜或假期，仍有电器处于工作状态，不用管理人员到现场，就可以通过管理软件进行关闭操作，也可以通过系统进行设置，定时开启或者关闭某一电器的供电电源，避免因疏于管理造成的浪费和安全隐患。
3.异常报警：通过系统设置，可将重点用电设备设置报警门限，如出现过压、过载等异常情况，系统将自动发出报警信号，提醒管理人员注意查看。
4.安全保护：除了报警，也可以根据系统管理员的设置，一段时间内无人处理的情况下由系统自动断开设备电源，进行安全保护。
三、实施方案本系统主要通过各级计量设备实现数据的实时测量并远传，服务器安装专用软件负责接收处理上传的数据并进行分析统计，并根据分析结果做出相应处理，发出控制命令。
重点设备介绍：终端计量设备：LCDG-MB114面板式计量插座，可直接替换掉原有的墙壁插座，无线通讯，可测量电压、电流、功率、电量、内置无线通信模块并自带继电器开关，可实现远程控制，系统中对于终端用电器的数据采集和控制主要是通过该设备来实现。
无线数传模块：LC-DT01无线接收模块，实现计量插座数据的无线抄收，将数据上传到服务器。
利诺德 BS-6YJ 两线制智能 LCD 现场显示表头说明书
BS-6YJ两线制智能LCD现场显示表头说明书宝鸡市利诺德电子科技有限公司一．概述：利诺德电子致力于压力变送器，温度变送器的研发制造。
专业为客户企业提供高质量的智能压力测控产品和解决方案。
公司研发实力强劲，所推出的系列产品质量稳定，性能突出，具有非常强的抗干扰特性。
通用二线制回路供电电流表适合所有的二线制变送器，如：压力、差压、温度、流量、pH 值、加速度和力等。
其内置微处理器，通过两按键编程，实现零点、满量程、小数点、显示速率、控制点的可调设定，无需任何电位器调整。
无需外部供电，仅需串联在被测回路中，就能将被测回路中的4～20mA信号精确地显示出来。
采用进口专用集成电路，使用SMT工艺制造，电路组装密度高，仪表外型尺寸小。
其突出优点在于其压降相比市场上同类产品低的多。
高亮度LCD显示，数据显示稳定不跳字。
秉承利诺德电子多年的技术积累和品质，采用了最新的低功耗微处理器技术和高级电源管理技术，产品压降低，显示稳定，显示亮度高。
本型号板卡出厂均已校准好4mA和20mA电流值，用户只需要修改显示量程和小数点即可。
二．特点：▲.两线无源工作方式。
带绿色背光。
▲.超低工作电压20mA时小于3.3VDC，整机超低功耗。
▲.全智能工作方式。
支持用户自校准，支持对显示值的非线性修正。
▲.高亮大屏幕LCD显示。
▲.标准赫斯曼外形。
适配赫斯曼插头。
超小体积外形。
▲.指标远超同类产品。
抗干扰特性优良。
▲.极低的温飘，适和-40~85度工业环境使用。
三．指标：工作方式：4~20mA无源方式（3mA-24mA）采集分辨率：16位二进制码显示方式：0.4寸LCD（红色）显示范围：-1999~9999温飘：<25ppm线路压降：4mA时<3.1VDC;20mA时<3.3VDC极性保护：表头内部具有反极性保护，电流输入反接时仪表不亮，仪表不会损坏。
工作温度：-40℃~85℃通过电流：额定4~20m A,最大<60m A.采样速率：最快10次/S，最慢1.8次/S,速率可调。
力创科技 LCDG-MB 系列 86 型面板式计量插座 产品说明书
LCDG-MB系列86型面板式计量插座产品使用说明书一、产品功能1.安全电气转接功能：可替换86型面板插座,实现电气连接和计量功能。
2.电能计量功能：检测用电器（负载）的电量、电流、电压、有功功率等电参数信息，液晶显示屏数字化显示，停电后保留电能累计值。
3.通讯功能：可选无线或RS485通讯方式，支持MODBUS-RTU通讯规约。
4.可显示用电器使用产生的CO2排放量。
5.可检测产品内部温度。
10A 二三级双插孔 16A空调专用二、性能参数■额定电压：市电 250VAC/50Hz■额定电流：10A、16A可选■计量精度：1级■尺寸：86mm × 86mm × 33.5mm■执行标准：GB2099 GB1002■铜件材料：磷铜■外壳材料：前面板，PC合金工程塑料；后盖，PA66■工作温度：-10～60℃；储存湿度：≤85% RH三、显示说明插座安装通电后按“电量”、“CO2排放显示”、“温度”、“电流”、“电压”、“功率”顺序循环显示，3秒钟切换一次。
液晶显示：数据显示范围四、产品安装与拆卸 1、 接线原理图2、产品的安装①参考接线原理图，按产品后面所带指示接好线； ②取下小包装袋内的两个安装螺丝将产品拧紧在墙盒上； ③盖上装饰边框。
3、产品的拆卸①用螺丝刀插进装饰边框右侧缝隙并旋转90度，取下外框； ②拧出两个固定螺丝取出产品； ③用螺丝刀松开接线端子，取下产品。
本产品需由专业电工安装！ 五、注意事项※ 为确保正确、安全使用本产品，请专业电工安装或拆卸； ※ 安装或拆卸操作时，必须断开主电源；※ 请按电器安装规程，正确选择产品量程规格，使产品能在额定的工作条件下正常使用； ※ 无法清除电能累计值，电能超过最大值电量自动从零开始累计； ※ 本产品出厂全部检验，可能会有初始电能累计值；※ 不能短路或过载使用，超过2000W 时不要长时间运行，否则会损坏本产品； ※ 避免放置在潮湿或有水的地方。
浙江联芯物联网科技有限公司NB861型模块硬件应用手册说明书
NB-IoT模块硬件应用手册NB861型版本：Rev1.0日期：2021-08-02法律声明若接收浙江联芯物联网科技有限公司（以下称为“联芯科技”）的此份文档，即表示您已经同意以下条款。
若不同意以下条款，请停止使用本文档。
本文档版权所有浙江联芯物联网科技有限公司，保留任何未在本文档中明示授予的权利。
文档中涉及联芯科技的专有信息。
未经联芯科技事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。
本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或者相关法律、法规的要求进行。
本公司保留在不预先通知的情况下，对此手册中描述的产品进行修改和改进的权利；同时保留随时修订或收回本手册的权利。
文件修订历史版本修订日期修订日志1.02021-08-02 第一次发布版本适用模块选型序号型号特征符尺寸（mm）工作电压频段eSIM外设状态1NB861 20×16×2.2 2.4-4.2V 多频段- - 小批目录法律声明 (2)文件修订历史 (3)适用模块选型 (4)目录 (5)表格索引 (8)图形索引 (9)1引言 (10)1.1安全须知 (10)2模块综述 (11)2.1模块主要特性 (11)2.2电气特性 (12)2.2.1绝对最大值 (12)2.2.2工作温度 (12)2.2.3耗流 (13)2.3功能框图 (13)2.4评估套件 (14)3应用接口 (15)3.1引脚描述 (15)3.2工作模式 (19)3.3电源设计 (20)3.3.1典型供电电路 (20)3.4模块开机/关机 (21)3.4.1开机 (21)3.4.2关机 (21)3.5省电技术 (22)3.6模块复位 (23)3.7UART通信 (24)3.7.1串口参考设计 (25)3.7.2串口应用 (25)3.8USIM卡接口 (27)3.8.1USIM卡参考设计 (28)3.8.2设计注意事项 (28)3.9其他接口（ADC） (29)3.10网络指示状态* (29)4天线接口 (30)4.1射频参考电路 (30)4.2射频LAYOUT设计指导 (31)4.3天线选型参考 (33)4.4RF输出功率 (34)4.5RF上行最大耦合路损 (34)5机械尺寸 (35)5.1模块机械尺寸 (35)5.2模块俯视图/底视图 (36)5.3推荐PCB设计 (36)6生产及包装信息 (38)6.1过炉方式 (38)6.2回流焊作业指导 (38)6.3不良品维修 (38)6.4储存及包装方式 (40)6.4.1储存要求 (40)6.4.2包装方式 (40)7相关文档及术语缩写 (42)7.1术语缩写 (42)表格索引表 2-1 NB861型模块部分Band说明 (11)表 2-2 绝对最大值 (12)表 2-3 工作温度范围 (12)表 2-4 模块耗流 (13)表 3-2 正常工作模式 (20)表 3-3 电源引脚定义 (20)表 3-4 复位引脚描述 (23)表 3-5 串口引脚定义 (24)表 3-6 串口逻辑电平 (24)表 3-7 外部USIM卡接口引脚定义 (27)表 3-8 ADC接口引脚定义 (29)表 4-1 RF天线引脚定义 (30)表 4-2 RF传导功率 (34)表 4-3 RF上行最大耦合路损 (34)表 7-2 术语缩写 (42)图形索引图 2-1模块功能框图 (13)图 3-1模块引脚分配图(适用NB861系列) (15)图 3-2 VBAT输入参考电路 (21)图 3-3 开机时序图 (21)图 3-4 关机时序 (22)图 3-5 功耗参考示意图 (22)图 3-11 特定电平下的电平转换参考电路 (26)图 3-12 二极管封装图 (27)图 3-13 6PIN外部SIM卡参考电路 (28)图 4-1 射频天线参考电路 (30)图 4-2两层PCB板共面波导结构 (31)图 4-3 四层PCB板共面波导结构（参考地为第三层） (31)图 4-4 四层PCB板共面波导结构（参考地为第四层） (31)图 4-5 50欧姆阻抗的计算方法参考 (32)图 4-6射频走线LAYOUT设计示意图 (32)图 4-7 NB-IoT常规天线类型推荐 (33)图 5-1 66PIN模块机械尺寸图 (35)图 5-2 66PIN模块俯视/底视图 (36)图 5-3 模块推荐焊盘 (37)图 6-1 无铅回流焊作业指导 (39)图 6-2 模块方向指示图 (40)图 6-3模块放置方向载带机械图 (41)1 引言特性、应用方法及其和机械规范等内容。
大彩串口屏物联型86盒4.0寸产品手册V1.0(2019新版)
DC48480W040_20X1_4C,86盒,X数据手册V1.0ISO9001:2015质量体系认证版本记录版本日期修改原因页面撰写人审核人V1.02019/06/13创建文档all林绍佳刘启鑫目录1.硬件介绍 (1)1.1产品外观 (1)1.2硬件配置 (1)1.3调试工具 (2)2.产品规格 (4)3.可靠性测试 (6)4.产品尺寸 (7)5.产品定义 (8)6.包装与物理尺寸 (9)7.产品架构 (10)8.开发软件 (11)8.1什么是虚拟串口屏 (11)8.2Keil与虚拟串口屏绑定调试 (12)9.开发文档 (13)10.免责声明 (14)1.硬件介绍本章节主要介绍产品的一些外观参考图、硬件配置图和调试所需工具。
1.1产品外观以下为该尺寸不同型号的外观参考图，如图1-1和图1-2所示。
注：未涉及到结构工艺修改或布局大改动，硬件可靠性方面的变更迭代，公司不予对外发起变更，具体以收到的实物为准。
图1-1 4.0寸电容触摸白色外观参考图图1-2 4.0寸电容触摸金色外观参考图1.2硬件配置以下为该产品硬件配置参考图，如图1-3和图1-4所示。
图1-3硬件配置图图1-4WIFI配置图1.3调试工具以下为该产品调试工具参考图，如图1-5所示。
图1-5调试工具图2.产品规格◆产品参数产品型号DC48480W040_20W1_4C,86盒,白色（RS485,带WiFi,电容触摸,白色）DC48480W040_20W1_4C,86盒,金色（RS485,带WiFi,电容触摸,金色）DC48480W040_2001_4C,86盒,白色（RS485,无WiFi,电容触摸,白色）DC48480W040_2001_4C,86盒,金色（RS485,无WiFi,电容触摸,金色）产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统（FreeRTOS）协议类型默认大彩组态指令集，上位机可配置运行MODBUS RTU、XGUS协议尺寸 4.0寸分辨率480*480安装方向支持0、90、180和270度旋转安装显示存储空间128Mbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。
计算机三级(PC技术)31_真题-无答案
计算机三级(PC技术)31(总分100,考试时间120分钟)选择题(每题1分，共60分)1. 微型计算机系统是通过总线将所有内部控制电路链接起来。
当准备发送数据时，首先需要( )。
A. 沿数据总线发送数据B. 传送中断信息C. 传送控制信息D. 沿地址总线发送地址2. 寄存器间接寻址方式中，操作数在( )中。
A. 通用寄存器B. 堆栈C. 主存单元D. 堆寄存器3. 数字电视比模拟电视具有多方面的优点，但数字视频数据量很大，对存储和传输都是较大的负担，为此必须进行压缩编码。
数字电视中视频信号采用的压缩编码标准是A. MPEG-1B. MPEG-2C. MPEG-4D. MPEG-74. 在下列有关Windows 98处理器管理功能的叙述中，错误的是A. 在Windows 98环境下，Pentium 4微处理器和386处理器一样，也有3种工作模式B. 虚拟8086模式与实模式类似，仅支持单任务的DOS应用程序C. 所有的Windows应用程序均在系统虚拟机中运行D. 对于每个运行的Win32应用程序，系统都提供单独的消息队列5. 计算机病毒是影响计算机系统正常运行的主要因素之一，目前以“PC 机+Windows操作系统”为攻击目标的计算机病毒有成千上万种。
在下列有关计算机病毒的叙述中，错误的是：A. Internet是目前传播计算机病毒的主要途径B. 所有的计算机病毒都是程序代码C. 计算机病毒不仅感染可执行程序，也可感染Word文档等数据文件D. 完备的数据备份机制和管理机制是预防计算机病毒感染的最根本的手段6. 用户通过对( )文件的修改，可以控制是否自动显示Windows98的启动菜单。
A. Config.sysB. Autoexe.batC. MS-DOS.sysD. System.ini7. PC机的串行通信接口(COM1、COM2)采用异步通信方式。
异步通信的一帧信息中不会包括的是( )。
集中式电能计量控制系统
集中式电能计量控制系统用户手册目录第一章系统构成 (3)第二章机柜 (4)一、机柜的材质、规格、技术参数 (4)二、集中式机柜总体结构及各组成部分作用、功能 (5)三、分层式机柜 (7)四、集中式机柜安装 (7)五、分层式机柜安装 (10)第三章电控管理机 (11)一、结构 (11)二、功能 (11)三、管理机与上位PC连接图 (11)四、管理机与机柜等设备连接图 (13)五、操作说明 (13)1. 管理机的参数设置 (13)2. 各菜单说明 (14)六、注意事项 (17)七、技术参数 (18)第四章自助购电机 (19)一、结构 (19)二、功能 (19)三、技术参数 (17)第五章电控显示屏 (18)一、功能 (18)二、参数 (18)第六章智能控电操作系统 (19)一、运行环境 (19)二、用电管理系统安装、卸载及登陆 (19)三、各模块功能详解 (2)1. 参数设置 (2)2. 房间信息管理 (12)3. 系统维护 (20)4. 综合查询 (28)第七章注意事项 (31)第八章公寓内布线示意图 (32)第九章电控计量系统施工规范 (34)一、系统组成 (34)二、系统安装 (34)三、绝缘检测 (35)四、防雷与接地 (35)五、施工记录与标示 (35)第十章购电流程图 (36)第一章系统构成集中式电能计量控制系统是由电控管理PC机（即管理工作站）、管理机、购电POS 机和计量控制柜组成，对每个用电单元实行用卡管理。
为了满足各大高校不同需求，系统分为485和TCP/IP两种通讯模式。
管理工作站与管理机之间可以采取RS485通讯协议，也可采取TCP/IP通讯协议。
自助购电机、机柜与管理机采取RS485通讯协议。
第二章机柜一、机柜的材质、规格、技术参数材质机柜由钢架结构焊接而成，表面采用静电喷涂工艺，内部安装件采用了彩镀工艺，能有效防腐防锈，外观整洁大方。
规格◆集中式规格单控：双控：◆分层式规格单控：双控：技术参数：供电电源3相 380V分路输出电源单相 220V计量精度 2.0级单路最大输出电流20A / 40A (可选) 单路最大功耗≤2Ｗ系统工作环境温度5～55℃湿度20％-90％RH柜体绝缘电阻≥5 MΩ显示方式LCD汉字显示数据传递方式485通讯二、集中式机柜总体结构及各组成部分作用、功能机柜主要有柜体、单元计量板、数据采集板、空气开关、接线端子等部件组成。
开关插座的常见尺寸
开关插座的常见尺寸
1、86型开关面板
正方形长度和宽度是86毫米x86毫米，是目前最常用、款式最多的面板，也是标准面板。
2、118型开关面板
有三种尺寸：
118毫米x72毫米，可以装一个或两个功能件，也称为小盒。
155毫米x72毫米，可以装三个功能件，也称为中盒。
197毫米x72毫米，可以装四个功能件，也称为大盒。
3、120型开关面板
有四种尺寸：
120毫米x74毫米，可以装一个或两个功能件，也称为小盒。
156毫米x74毫米，可以装三个功能件，也称为中盒。
200毫米x74毫米，可以装四个功能件，也称为大盒。
120毫米x120毫米，可以装四个功能件，也称为方盒，这个比较特殊，特别大个，是个正方形。
力创 计量插座说明书
2、按键共三个按键：[▲]键、[模式]键和[]键。
3、基本功能介绍1)安全电气转接功能:本产品插在现有插座上,用电器再插在本产品上,实现电气转接和计量与控制功能。
2)电能测量功能:检测用电器（负载）的功率因数、电流、电压、功率及电量、CO2排量的计量(LCDG-ZJ120-011-Ⅱ无此项功能)等信息，并通过液晶屏数字化显示，方便直观掌握用电器的工作状态及耗电量。
停电后本产品仍能保留原有的电能值。
3)时控功能：定时开启、关闭电源功能；本产品可预先设置每天或一周内20个不同时段的开/关控制方式。
4)掉电设置功能：断电后仍然可以进行查看电能、时间设置和定时设置功能。
用户可事先设置好后、再插到电源上既方便又灵活。
5)过流保护功能：当负载电流超过12安培10秒内，显示屏闪烁报警并断开内部开关，当大于15A时1.2秒断开，停止供电，保证用电安全，防止电流过大造成电源线过早老化。
五、操作指南本产在断电状态下，如果10S内无按键操作，则进入休眠模式，液晶不再进行显示。
上电或按下[▲]键可以从休眠状态下唤醒，休眠状态下唤醒时会进入时钟模式。
本产品共有三种工作模式，按[模式]键可以在“测量”、“时钟”及“设置”三种模式之间循环切换。
（一）测量模式在测量模式下，通过[▲]或[]键可以自由查看用电器的工作电压、电流、功率、耗电量、功率因数和CO2排量。
按[▲]键，查看循序为电压→电流→功率→耗电量→功率因数→CO2排量（LCDG-ZJ120-011-Ⅱ无此项）；按[]键，则查询方向相反。
1、测量电源电压通过[▲]或[]键可以从其他测量界面切换到电压监测界面，屏幕左上方显示“电压”，右上方显示“V”，此时显示用电器工作电源电压；测量范围为180～260V（如右图）。
2、测量电器设备的电流通过[▲]或[]键可以从其他测量界面切换到电流监测界面，屏幕左上方显示“电流”，右上方显示“A”，此时显示用电器工作电流；测量范围为0.000～15.00A（如右图）。
施耐德环网柜
适用于额定电流100A-1250A的所有SM6及AS12开关柜体， 兼具测量和保护功能，更经济、更安全。
16KA/1s内燃弧防护
优化的SM6柜体设计，提供标准配置12.5kA 1s及提高配置16kA 1s两种可选方案，全方位保护 操作人员安全。
IK08 防护等级
增强SM6柜体强度，在受到5J，半径25mm2的钢制撞锤同等机械冲击力时不影响柜体功能
额定电压(kV)
7.2
12
24
绝缘等级
50Hz/1min 对地 (kV有效值) 断口间
28
42
65*
32
48
79*
1,2/50 μs (kV峰值) 分断能力
对地 断口间
75
95
125
85
110
145
空载变压器(A)
16
空载电缆(A)
25
短时耐受电流 25kA/2s* 20kA/4s*
5%额定负荷开断电流
GBC-B
QM
QM
1# ��
2# ��
7
SM6 系列
应用领域
工矿配电站
典型方案介绍-开闭站
开闭站
DM1-A
CM2 DM1-A DM1-A DM1-D GBM DM1-A DM1-A CM2 DM1-A
QM
QM
1# ��
2# ��
说明：
● 开闭站方案1 ● 进出线全部采用 SM6-DM1 断路器柜，保护采用S20/S40 ● 线路容量 1250A，25kA
Sepam10综合保护
适用于典型的中压/低压变电站，实现灵敏的接地故障保护和远程通讯，可以连接E a s e r g y T200I远程系统。
力创科技 LCDG-DTSD106 三相电子式电能表 用户使用手册说明书
LCDG-DTSD106三相电子式电能表用户使用手册山东力创科技有限公司尊敬的客户：首先感谢您购买和使用本公司的产品。
山东力创科技有限公司是专业从事能源计量与节能控制整体解决方案的国家级高新技术企业，山东省100家科技企业重点联系单位，山东优秀民营企业。
公司通过了ISO9001质量体系认证。
在您购买本公司产品的同时，请仔细阅读本使用说明书，如有任何问题，请及时与本公司的技术服务中心或销售中心联系。
如需要业务咨询的联系电话，请拨山东力创科技有限公司服务热线：************/6251391，或登陆网站Http：//www．查询。
本说明书适用于山东力创科技有限公司生产的LCDG-DTSD106三相电子电能表。
关于本说明书如有变更，恕不另行通知。
本公司有最终解释权。
2010-4-201.概述LCDG-DTSD106三相电子式电能表是山东力创科有限公司集多年的电能计量产品设计经验，所推出的新一代导轨式安装的微型电能表。
该电能表采用LCD显示，可显示三相电压、三相电流、总有功功率、总功率因数及总有功电能，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大的方便用电自动化管理。
该电能表具有体积小、安装方便等优点，且具有极高的精度和良好的EMC性能，符合国标GB/T17215中电子式电能表的相关技术要求。
2.产品规格.表1：模块产品规格型号类型等级电压输入电流输入脉冲常数（imp/kWh）LCDG-DTSD106 互感器接入0.5级3*220/380 1.5(6) 4800LCDG-DTSD106 直接接入0.5级3*220/380 15(60) 480LCDG-DTSD106 毫安互感器接入0.5级3*220/380 20mA3.技术参数表2：模块技术参数及指标性能参数输入测量显示电压测量范围0.7Un～1.2Un精度RMS精度:0.2级电流量程5A、60A或20mA精度RMS测量（电流精度:0.2级）频率三相交流50/60Hz电压、电流；输入频率：45～75Hz 功率有功精度: 0.5级；无功精度：1级功率因数功率因数精度: 0.5级；电源供电电源取自相电压，105～264Vac（50/60Hz）,无需外供电功耗<2W输出可编程通讯输出接口RS-485接口，二线制，+15kV ESD保护通讯规约标准MODBUS-RTU通讯规约、电力DL/T645-97规约或电力DL/T645-07规约数据格式可设置；10位，1位起始位0，8位数据位，1位停止位1；或11位，为奇、偶或无校验可软件设置；通讯速率BPS1200、2400、4800、9600、19.2K ，可设置显示LCD段码显示有功电能脉冲输出脉冲宽度80ms±20ms，光隔离环境工作环境工作温度：-20～70℃存储环境存储温度：-30～80℃相对湿度相对湿度≤90%不结露安全耐压输入和输出>1kV输出和输出>1kV绝缘输出、输入和电源对外壳>5M4.安装与接线4.1 外形尺寸：单位（mm）正视图侧视图图1 LCDG-DTSD106三相电子式电能表外形图4.2 安装方式LCDG-DTSD106三相电子式电能表采用35mm标准导轨式安装方式，如下图图2 三相电子式电能表安装图4.3 接线方式LCDG-DTSD106三相电子式电能表支持一次接入（直接接入）和二次接入（经电流互感器CT 接入）两种接线方式。
(整理)飞凋开关插座
飞雕开关插座产品名称型号颜色市场价格购买价格一位插座防溅盒F9FJ 彩喷面板16.67 10一位插座防溅盒F9FJ 白色面板16.67 10一位86PC接线盒F9AH1 彩喷面板 4.67 2.8一位86PC接线盒F9AH1 白色面板 4.67 2.8一位人体感应开关F9RK-D 彩喷面板128.33 77一位人体感应开关F9RK-D 白色面板125 75一位插卡取电(不带延时) F9K1J-D 彩喷面板105 63一位插卡取电(不带延时) F9K1J-D 白色面板101.67 61一位插卡取电(带延时) F9K1J-D 彩喷面板133.33 80一位插卡取电(带延时) F9K1J-D 白色面板130 78一位轻触延时开关(三线制) F9TT-DIII 彩喷面板105 63一位轻触延时开关(三线制) F9TT-DIII 白色面板101.67 61一位轻触延时开关F9TT-D 彩喷面板78.33 47一位轻触延时开关F9TT-D 白色面板75 45一位刮须插座F9GXZ-D 彩喷面板186.67 112一位刮须插座F9GXZ-D 白色面板183.33 110一位智能型中央空调调温器FACCK 彩喷面板178.33 107一位声光控开关(三线式) F9CVK-DIII 彩喷面板73.33 44一位声光控开关(三线式) F9CVK-DIII 白色面板70 42一位声光控开关F9CVK-W 彩喷面板61.67 37一位声光控开关F9CVK-W 白色面板58.33 35一位中央空调风机开关(电子式) F9CTZ-D 彩喷面板111.67 67一位中央空调风机开关(电子式) F9CTZ-D 白色面板108.33 65一位请勿打扰带大板门铃开关带请即清理F9BNLII-D 彩喷面板116.67 70 一位请勿打扰带大板门铃开关带请即清理F9BNLII-D 白色面板113.33 68 一位调速开关(300W) F9CSK-D 彩喷面板61.67 37一位调速开关(300W) F9CSK-D 白色面板58.33 35一位调光开关(300W) F9CLK1-D 彩喷面板61.67 37产品名称型号颜色市场价格购买价格一位调光开关(300W) F9CLK1-D 白色面板58.33 35二位高档进口超五类信息插座F9DN2Z-D 彩喷面板186.67 112二位高档进口超五类信息插座F9DN2Z-D 白色面板183.33 110一位高档进口超五类信息插座F9DN1Z-D 彩喷面板100 60一位高档进口超五类信息插座F9DN1Z-D 白色面板96.67 58一位电话带一位超五类电脑插座F9DDNZ-D 彩喷面板136.67 82一位电话带一位超五类电脑插座F9DDNZ-D 白色面板133.33 80二位电话插座F9D2Z-D 彩喷面板53.33 32二位电话插座F9D2Z-D 白色面板50 30一位电话插座F9D1Z-D 彩喷面板38 22.8一位电话插座F9D1Z-D 白色面板34.67 20.8二位有线宽频电视插座F9TV1Z-ID 彩喷面板53.33 32二位有线宽频电视插座F9TV1Z-ID 白色面板50 30一位有线宽频电视插座F9TV1Z-ID 彩喷面板40 24一位有线宽频电视插座F9TV1Z-ID 白色面板36.67 22一位开关带一位二孔插座(双控) F911K2Z-D 彩喷面板32.17 19.3一位开关带一位二孔插座(单控) F911K2Z-D 白色面板28.83 17.3一位开关带一位二孔插座(单控) F911K1Z-D 彩喷面板29.67 17.8一位开关带一位二孔插座(单控) F911K1Z-D 白色面板26.33 15.8一位开关双控带一位三孔多功能插座F901K2ZD-D 彩喷面板35.5 21.3一位开关双控带一位三孔多功能插座F901K2ZD-D 白色面板32.17 19.3 一位开关单控带一位三孔多功能插座F901K1ZD-D 彩喷面板33 19.8一位开关单控带一位三孔多功能插座F901K1ZD-D 白色面板29.67 17.8 二位开关双控五孔插座F912K2ZD-D 彩喷面板39.5 23.7二位开关双控五孔插座F912K2ZD-D 白色面板36.17 21.7二位开关单控五孔插座F912K1ZD-D 彩喷面板35.5 21.3二位开关单控五孔插座F912K1ZD-D 白色面板32.17 19.3一位开关双控带五孔插座F911K2ZD-D 彩喷面板33 19.8产品名称型号颜色市场价格购买价格一位开关双控带五孔插座F911K2ZD-D 白色面板29.67 17.8一位开关单控带五孔插座F911K1ZD-D 彩喷面板31.33 18.8一位开关单控带五孔插座F911K1ZD-D 白色面板28 16.8一位五孔插座F910ZS-10AD 彩喷面板24.83 14.9一位五孔插座F910ZS-10AD 白色面板21.5 12.9一位三孔16A(空调插)插座F9S-16A-D 彩喷面板29.83 17.9一位三孔16A(空调插)插座F9S-16A-D 白色面板26.5 15.9一位三孔10A插座F9S-10A-D 彩喷面板22.17 13.3一位三孔10A插座F9S-10A-D 白色面板18.83 11.3一个二孔插座F910Z-D 彩喷面板17.83 10.7一位二孔插座F910Z-D 白色面板14.5 8.7一位大板门铃F9B-D 白色面板20.5 12.3四位大板开关双控F904K2-D 彩喷面板47.5 28.5四位大板开关双控F904K2-D 白色面板44.17 26.5四位大板开关单控F904K1-D 彩喷面板41.67 25四位大板开关单控F904K1-D 白色面板38.33 23三位大板开关双控F903K2-D 彩喷面板39.17 23.5三位大板开关双控F903K2-D 白色面板35.83 21.5三位大板开关单控F903K1-D 彩喷面板34.83 20.9三位大板开关单控F903K1-D 白色面板31.5 18.9二位大板开关双控F902K2-D 彩喷面板32.67 19.6二位大板开关双控F902K2-D 白色面板29.33 17.6二位大板开关单控F902K1-D 彩喷面板28.83 17.3二位大板开关单控F902K1-D 白色面板25.5 15.3一位大板开关双控(16A) F901K2-16AD 彩喷面板26.5 15.9一位大板开关双控(16A) F901K2-16AD 白色面板23.17 13.9一位大板开关单控(16A) F901K1-16AD 彩喷面板24.5 14.7一位大板开关单控(16A) F901K1-16AD 白色面板21.17 12.7产品名称型号颜色市场价格购买价格一位大板开关双控F901K2-D 彩喷面板21.83 13.1一位大板开关双控F901K2-D 白色面板18.5 11.1一位大板开关单控F901K1-D 彩色面板19.83 11.9一位大板开关单控F901K1-D 白色16.5 9.9120双联三位开关带一位五孔插座(双控) F813K2ZSLC-X 30 18 120双联三位开关带一位五孔插座(单控) F813K1ZSLC-X 26 15.6 120双联二位五孔联体插座F820ZS2LC-X 19 11.4120双联六位大板开关(双控) F806K2C-X 41 24.6120双联六位大板开关(单控) F806K1C-X 32 19.2120双联五位大板开关(双控) F805K2C-X 36 21.6120双联五位大板开关(单控) F805K1C-X 28 16.8120双联四位大板开关(双控) F804K2C-X 30 18120双联四位大板开关(单控) F804K1C-X 24 14.4120双联三位大板开关(双控) F803K1C-X 24 14.4120双联三位大板开关(单控) F803K1C-X 20 12120双联二位大板开关(双控) F802K2C-X 18 10.8120双联二位大板开关(单控) F802K1C-X 16 9.6一位四极插座(25A) F8ZT4GA-25A-X 22.5 13.5一位刮须插座F8GXZA-X 133.33 80一位轻触延时开关(可带节能灯) F8TTA-IIIX 116.67 70一位轻触延时开关F8TTA-X 41.67 25一位人体感应开关F8RKA-X 151.67 91一位声光控开关(三线式) F8CVKA-IIIX 58.33 35一位声光控开关F8CVKA-X 50 30一位电子式中央空调开关F8CTZA-X 133.33 80一位调速开关(600W) F8CLK2B-X 80 48一位调速开关(300W) F8CLK1B-X 68.33 41一位调速开关F8CSKB-X 68.33 41产品名称型号颜色市场价格购买价格一位电话带一位电脑插座F8DNZB-X 70 42一位电视带一位电话插座F8DTVZB-X 58.33 35二位电脑插座F8DN2ZB-X 80 48一位电脑插座F8DN1ZB-X 41.67 25二位电话插座F8D2ZB-X 58.33 35一位电话插座F8D1ZB-X 31.67 19一位直装式电话引线座F8DC1ZB-X 7.67 4.6一位电视插座F8TV1ZB-X 26.67 16一位开关带一位指示灯(双控) F801K2LA-X 25 15一位二,三极插座(16A) F810ZSB-16A-X 26 15.6一位门铃开关F8BB-X 22.5 13.5一位三孔多功能插座F820ZZDA-X 14.17 8.5一位五孔插座F810ZSLB-X 14.83 8.9一位开关带一位三孔插座(双控) F801K2SB-10A-X 21.67 13一位开关带一位三极插座(单控) F801K1SB-10A-X 19.17 11.5一位三极插座(16A空调插) F8SB-16A-X 20 12一位三极插座(10A) F8SB-10A-X 11.33 6.8一位开关带一位二极插座(双控) F811K2ZB-X 19.17 11.5一位开关带一位二极插座(单控) F811K1ZB-X 16.67 10三位二极插座F830ZB-X 20 12二位二极插座F820ZB-X 14.33 8.6一位二极插座F810ZB-X 9.17 5.5一位多控开关F801K4B-X 21.67 13四位大板开关(双控) F804K2B-X 36.67 22四位大板开关(单控) F804K1B-X 28.17 16.9三位大板开关(双控) F803K2B-X 34 20.4三位大板开关(单控) F803K1B-X 26.17 15.7二位大板开关(双控) F802K2B-X 24.5 14.7产品名称型号颜色市场价格购买价格二位大板开关(单控) F802K1B-X 19.67 11.8一位大板开关(双控) F801K2B-X 14.33 8.6一位大板开关(单控) F801K1B-X 11.5 6.9一位四孔插座25A(工用) F2ZT4G-25A 15.83 9.5一位四孔插座16A(工用) F2ZT4G-16A 12.5 7.5一位人体感应开关F2RK 108.33 65一位轻触延时开关F9TT-W 84.67 50.8一个刮须插座F9GXZ-W 158.33 95一位红外线遥控器开关(配遥控器) F9HWK-K 191.67 115一位声光控开关(新) F9CVK2-W 85 51一位声光控开关F9CVK2 65 39一位空调风机开关(电子式) F9CTZ2-W 125 75一位5W有极音量开关143.33 86一位调速开关新F9CSK-IIW 80 48一位调速开关F9CSK-W 64.17 38.5一位调光开关(600W) 新F9CLK2-IIW 96.67 58一位调光开关(600W) F9CLK2-W 81.33 48.8一位调光开关(300W) 新F9CLK1-IIW 80 48一位调光开关(300W) F9CLK1-W 64.17 38.5一位请勿打扰带大板门铃开关带请即清理F9BNL1BNL2-W 101.5 60.9 一位请即清理带门铃开关F9BNL1BNL2-W 75.83 45.5一位请勿打扰带门铃开关F9BNL1BNL1-W 75.83 45.5一位电话出线座F9B-W 10.33 6.2二位高档进口超五类信息插座F9DN2Z-W 291.67 175一位高档进口超五类信息插座F9DN11-W 151.67 91一位电话带一位电视插座F9DDTV1Z-W 75 45一位电话带一位八芯电脑插座F9DDNZM-W 75 45二位八芯电脑插座F9DN2ZM-W 78 46.8产品名称型号颜色市场价格购买价格一位八芯电脑插座F9ND1ZM-W 47.5 28.5二位电话插座F9D2ZM-W 46.33 27.8一位电话插座F9D1ZM-W 30.83 18.5一位有线宽频电视插座F9TV3Z-IW 41.67 25二位电视插座F9TV2Z-IW 53.33 32一位电视插座F9TV1Z-IW 28 16.8一位七孔插座F920ZS-86-W 23.5 14.1二位开关带一位五孔插座(双控) F912K2ZSL-10A-W 28.83 17.3 二位开关带一位五孔插座(单控) F912K1ZSL-10A-W 27.5 16.5一位开关带一位五孔插座(双控) F911K2ZSL-10A-W 27.5 16.5一位开关带一位五孔插座(单控) F911K1ZSL-10A-W 25.83 15.5 一位开关带一位二孔插座(双控) F911K2Z-W 19.67 11.8一位开关带一位二孔插座(单控) F911K1Z-W 18.17 10.9一位六孔插座F930Z-W 22.67 13.6一位四孔插座F920Z-W 16.67 10一位二孔插座F910Z-W 10.83 6.5一位五孔插座F910ZS-10AW 16.5 9.9一位开关带一位三孔多功能插座(双控) F901K2ZDW 24.67 14.8一位开关带一位三孔多功能插座(单控) 23.17 13.9一位三孔多功能插座F9ZDW 15.83 9.5一位开关带一位三孔16A F9S-K116A-W 29.17 17.5一位三孔16A(空调插) F9S-16A-W 25.83 15.5一位多控开关F901K4-W 18.17 10.9四位大板开关双控F904K2L-W 34.5 20.7四位大板开关单控F904K1L-W 28 16.8三位大板开关双控F903K2-W 31.33 18.8三位大板开关单控F903K1-W 25.33 15.2 二位大板开关双控F902K2-W 22.83 13.7。
某地五层框架结构档案馆建筑结构水电全套施工图
雷磁PXB-286型便携式离子计说明书
友情提示
● 请在使用本仪器前，详细阅读本说明书。
● 仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使 用。
● 玻璃电极的保质期为一年，出厂一年以后，不管是否使用，其性能 都会受到影响，应及时更换。
● 第一次使用的 pH 电极或长期停用的 pH 电极，在使用前必须在 3mol/L 氯化钾溶液中浸泡 24h。
仪器功能:表 1 一列出了四种测量目标下的仪器具有的功能。
表1
功能
测量目标
pH
X 离子
氟离子
氯离子
主要测量
pH
pX
pF
pCl
温度测量
有
有
有
有
mV 测量
有
有
有
有
离子浓度
-
有
有
有
二点标定
有
有
有
有
电极斜率
有
有
有
有
贮存
有
有
有
有
打印
有
有
有有查阅数据有 Nhomakorabea有
有
有
删除数据
有
有
有
有
9
上海仪电科学仪器股份有限公司产品说明书
三复合电极：
（11）胶皮护套 （12）氯化钾加液孔 （13）保护瓶
4
PXB-286 型离子计使用说明书
为了保证仪器的 IP65 防护等级，仪器设计有相应的电极系统防水 部件。安装电极时需先在仪器后侧面板图 2（1）处拔去 Q9 短路插头， 插入电极插头，依次装上图 3（9）测量密封套、图 3（8）电缆密封套、 图 3（7）顶圈、图 3（6）压帽。然后，在仪器后侧面板图 2（2）处插 入温度电极 Q6 插头，然后依次装上图 3（4）测量密封套、图 3（3）电 缆密封套、图 3（2）顶圈、图 3（1）压帽。去除电极按相反顺序实行。 2. 二电极系统结构
FGT综合布线产品手册
符合标准 : ANSI/TIA/EIA568B.2, Cat.6 ISO/IEC11801:2002, CLASS E ISO/IEC61156-5 包括传输阻抗和耦合衰减
支持应用 : 10Base-T 100Base-TX 1000Base-T ATM 或 1.2Gb/S ATM 以太网 2.4G 网络的应用
FGT-C5-L 非屏蔽线
产品描述 超五类非屏蔽双绞线
产品型号 FGT-C5-L
* 颜色、低烟无卤等可定制，每箱（305 米 ± 2%）
颜色 灰
包装 工作温度 纸箱 -20 ～ 60℃
安装温度 0℃～ 60℃
FGT超五类屏蔽双绞线
超五类四线对屏蔽双绞线，线芯导体为 24AWG 的实芯裸铜， 绝缘层采用聚乙烯类高分子材料，屏蔽层采用铝箔，外层镀聚 脂薄膜，外皮采用阻燃 PVC 材料，屏蔽层外层之间，采用排泄 电荷地线，内部带撕裂绳，性能超越超五类标准要求，传输带宽 保证值 150mhz, 并具有极高的性能余量。
超五类 屏蔽线
符合标准 : ANSI/TIA/EIA568B.2, Cat.5e ISO/IEC11801:2002, CLASS D ISO/IEC61156-5，包括传输阻抗和耦合衰减
产品描述 超五类 单屏蔽双绞线 超五类 双屏蔽双绞线
产品型号 FGT-C5-LFP FGT-C5-LSFP
颜色 橙 橙
符合标准：中华人民共和国行业标准 YD/T（1019-2000），美国 ANSI/TIA /EIA-568B.2 标准，ISO/IEC11801 标准，UL444 标 准。
支持应用：10 兆以太网、100VG-AnyLAN、令牌环网、语音系 统
产品描述 四芯双绞线
产品型号 FGT-C4-L
标准五星级酒店弱电智能化系统设计方案
标准五星级酒店弱电智能化系统设计方案一、工程概况本工程项目所在地位于XXX地块，用地面积为20000平方米，总建筑面积为70000平方米。
其中，本工程仅为整个地块的酒店部分，酒店及配套建筑层数十四层，单幢建筑面积18000平方米，建筑高度60米，酒店客房数210间。
二、设计范围1、本设计说明中弱电系统主要有：通信网络系统、计算机网络系统、综合布线系统、安全防范系统（视频安防监控系统、入侵报警系统、电子巡更系统）、出入口控制系统、卫星电视及有线电视系统、客房控制（RCU）管理系统、楼宇自控系统、能耗监测系统、电梯监控及六方对讲系统、弱电机房工程、弱电管路及线槽。
2、与其它专业配合的内容：1）酒店AV系统AV（背景音乐、IPTV、信息发布以及会议系统等）系统均由AV专业设计单位负责设计，AV设计区域内所有的电话、网络、电视、LCD等点位均由本专业承包单位在综合布线系统、计算机网络系统深化设计中提供预留。
2）酒店客房控制（RCU）管理系统本次暂仅预留有关RCU系统的所有网络链路。
3）酒店员工消费及考勤系统酒店员工消费及考勤系统由酒店自备，本专业承包单位仅负责预留网络点位及管线等通路设计。
4）酒店电子门锁、客梯梯控系统酒店电子门锁、客梯梯控系统均由内装负责设计和实施。
5）消防广播系统酒店消防广播系统需参见机电图纸，纳入消防系统设计和招标。
三、通讯网络系统本项目通讯网络系统主要包括市政通讯、酒店程控交换机、酒店内部员工通讯以及无线对讲系统。
1、市政通讯本项目固网固话引入电信、联通2家运营商，手机信号覆盖引入电信、联通及移动3家运营商，运营商接入机房位于地下一层。
本项目通讯进线由运营商负责端接至酒店IT/PABX机房内的通讯配线架，本专业承包单位需配合提供相关的线槽、管道等通路以及机房内的机柜、配线架。
2、酒店程控交换机1）本项目采用基于IP和模拟混合技术的PABX，需提供至少3路E1（30B+D）数字中继端口，16路模拟中继端口，每间客房分配一个模拟分机端口，PABX具体规格及配置需求，具体详见技术规格说明书-电话交换机系统章节。
IEC60601-1第三版(中文版)
LCDG-MB1-73716无线智能面板用电管理器系列使用说明书V1.2 - 简易版(1)
-”循环显示代表正在与主站握手
6、电流 电流显示三位小数
7、功率因数显示 功率因数显示三位小数
8、时钟显示 时钟显示年月日、时分秒。若每一屏均显示时钟符号，则表示时段控制功能启用。
时钟信息显示年 月 日 16-09-06，
时钟信息显示 8 小时 50 分钟 08 秒 9、温度显示 温度显示一位小数点
2.1 产品视图
第二章 安装和接线
2.2 产品结构和尺寸图
第 6 页 共 11 页
无线智能面板用电管理器使用说明书
2.3 安装方式
2.4 接线端子和接线方式
3.1 界面说明
第三章 基本操作与使用
第 7 页 共 11 页
无线智能面板用电管理器使用说明书
1、电量显示 电量显示 3 位小数，数据显示范围 0-999999kwh。 （1）总有功电能
12、恶性负载检测功能 恶性负载功能启用时，屏显 符号。
13、信号强度显示 每一屏均显示信号强度。默认 2min 刷新一次，分三段显示信号的强、中、弱、无四种情
况，整体闪烁时为休眠模式，无、弱、中、强信号段轮显为组网失败
3.2 按键说明
（1）注册组网功能 打开上壳，可看到工程按键，连续1.5S内短按3次注册键，可看到ID在“-”“-”“-”
第 9 页 共 11 页
无线智能面板用电管理器使用说明书
备注：温度低于-10°C 显示-10°C，高于 69°C 显示 69°C，若在室温下，温度显示 69°C 或-10°C 则温度探头损坏，请返厂维修。 10、空调运行时间显示
显示一位小数点 （1）累计运行时间显示
（2）本次运行时间显示
11、远程锁定状态显示 继电器状态被锁定时，屏显 符号。锁定源包括：上位机锁定、预付费锁定、过渡季锁定。 当标志亮起时按键无法操作输出状态。
MENNEKES插头说明书
阿根廷
比利时
丹麦
德国
芬兰
法国
英国
意大利
加拿大
克罗地亚
荷兰
挪威
奥地利
波兰
俄国
瑞典
瑞士
斯洛伐克
西班牙
南非
捷克
匈牙利
美国
中国
3
MENNEKES — 全世界高品质的保证
创造连接
在德国基尔兴洪登姆/萨尔兰得总部，德国东部新乡/萨克索尼和南京/中国等三个生产 基地，曼奈柯斯生产制造符合国际市场需求的接插装置。我们的产品通过地区办事处， 子公司和代理商等途径遍布全球。 拥有600多名专业人员和一流的技术，我们确信曼奈柯斯产品享誉世界。
订货号pip67ceeie插座softcontact软接触工艺从顶部和底部穿入电缆线尺寸见第60页6385612812990363130131132133943631341351362007ip67ceeiec插座从顶部和底部穿入电缆线尺寸见第60页125请来函垂询125137138139140197212514114214321392102mennekesceeiec国际标准插座符合德国工业标准dinvde0623欧洲国际标准eniec603092其他电压和频率请来函询问1640060hz50100300hz50300500hz50060hz10时10时10时ip67ceeiec插座twincontact双接线端子免螺钉尺寸见第60页从顶部和底部穿入电缆线161867241186810240161870187124218721026916187518762001033232245102006年第二季度可供货ip44ceeiec插座twincontact双接线端子免螺钉尺寸见第60页从顶部和底部穿入电缆线16171917201721101617231724172510236161730333110256ip44ceeiec插座twincontact双接线端子免螺钉从顶部穿入电缆线尺寸见第6061页16134013411016134213431344101631102333232102006年第二季度可供货ip44ceeiec插座twincontact双接线端子免螺钉尺寸见第60页从顶部和底部穿入电缆线1617501751418175210280161755175641917571029032422102006年第二季度可供货mennekesceeiec国际标准twincontact双接线端子免螺钉插座mennekesceeiec国际标准rapido具有中心固定功能附加插座符合德国工业标准dinvde0623欧洲国际标准eniec603092其它电压和频率的产品请来函垂询
计量插座使用说明书
计量插座使用说明书文件编号：版本号：V1.1保密级别：内部撰写人/撰写时间：王凯2014年4月审核人/审核时间：批准人/批准时间：生效日期：吉林大学计算机科学与技术学院文档修订历史纪录目录1目的 (1)1.1阅读对象 (1)1.2如何使用本说明书 (1)1.3相关文档 (1)1.4约定 (1)2产品概述 (1)2.1产品简介 (1)2.2功能与特点 (2)3安装说明 (2)3.1安装准备 (2)3.2安装步骤 (2)4使用说明 (3)4.1基本操作 (3)4.2远程操作 (4)1目的本说明书将向用户介绍计量插座的使用方法，并帮助用户安装和使用该插座。
通过本说明书，您将学会如何使用计量插座获取用电器的用电情况，如何远程控制用电器的开关，以及如何通过该插座为您节省电能。
1.1阅读对象本说明书的编写对象为计量插座的安装人员和最终用户。
1.2如何使用本说明书您既可按顺序阅读每一章，也可根据索引中的词条直接获得所需的信息。
下表可以指导您使用本说明书。
1.3相关文档计量插座设计说明智能网关设计设计说明1.4约定本说明书中所提到的“开机”、“关机”或“通电”、“断电”操作均指对插座上的用电器的相关操作。
2产品概述2.1产品简介本计量插座是基于ZigBee的物联网智能家居系统中的一个子系统，其必须接入物联网智能家居系统中才能发挥其完整功能。
本插座可以实现电压、电流、有功功率、电能等的实时监控，对于专业用户，还可以实现无功功率、视在功率、功率因数等的实时监控。
在控制方面，本插座可以实现远程通、断电控制，用户可以在终端设备（手机、电脑等）上通过互联网或局域网随时对插座上用电器进行通、断电，用户也可以事先制定一套定时规则，插座将根据该规则进行通、断电，在需要时（如手机等终端设备不在身边），用户也可以通过插座上的按键进行通、断电操作。
低成本、低功耗是本插座的一大特点。
由于ZigBee自身的特点，可以有效控制其实现成本和使用功耗，本插座自身并不配置显示屏，也进一步降低了成本和功耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LCDG-MB系列86型面板式计量插座
产品使用说明书
一、产品功能
1.安全电气转接功能：可替换86型面板插座,实现电气连接和计量功能。
2.电能计量功能：检测用电器（负载）的电量、电流、电压、有功功率等电参数信息，液晶显示屏数字化显示，停电后保留电能累计值。
3.通讯功能：无线通讯方式，支持MODBUS-RTU通讯规约。
4.可显示用电器使用产生的CO2排放量。
5.可检测产品内部温度。
10A 二三级双插孔 16A空调专用
二、性能参数
■额定电压：市电 250VAC/50Hz
■额定电流：10A、16A可选
■计量精度：1级
■尺寸：86mm × 86mm × 33.5mm
■执行标准：GB2099 GB1002
■铜件材料：磷铜
■外壳材料：前面板，PC合金工程塑料；后盖，PA66
■工作温度：-10～60℃；储存湿度：≤85% RH
三、显示说明
插座安装通电后按“电量”、“CO2排放显示”、“温度”、“电流”、“电压”、“功率”顺序循环显示，3秒钟切换一次。
液晶显示：
数据显示范围
四、产品安装与拆卸
1、接线原理图
2、产品的安装
①参考接线原理图，按产品后面所带指示接好线；
②取下小包装袋内的两个安装螺丝将产品拧紧在墙盒上；
③盖上装饰边框。
3、产品的拆卸
①用螺丝刀插进装饰边框右侧缝隙并旋转90度，取下外框；
②拧出两个固定螺丝取出产品；
③用螺丝刀松开接线端子，取下产品。
本产品需由专业电工安装！
五、注意事项
※为确保正确、安全使用本产品，请专业电工安装或拆卸；
※安装或拆卸操作时，必须断开主电源；
※请按电器安装规程，正确选择产品量程规格，使产品能在额定的工作条件下正常使用；
※无法清除电能累计值，电能超过最大值电量自动从零开始累计；
※本产品出厂全部检验，可能会有初始电能累计值；
※不能短路或过载使用，超过2000W时不要长时间运行，否则会损坏本产品；
※避免放置在潮湿或有水的地方。
※请勿擅自拆开产品，更不可带电拆机。
※本产品属于带电产品，请远离儿童。
※为能正确使用本产品及确保你的健康和安全，使用前请详阅本说明书。
六、部分名词解释
解释: 碳排放是关于温室气体排放的一个总称或简称。
温室气体中最主要的气体是二氧化碳，因此用碳（Carbon）一词作为代表。
虽然并不准确，
但作为让民众最快了解的方法就是简单地将“碳排放”理解为“二氧化碳排放”。
多数科学家和政府承认温室气体已经并将继续为地球和人类带来灾难，所以"（控制)碳排放"、“碳中和”这样的术语就成为容易被大多数人所理解、接受、并采取行动的文化基础。
我们的日常生活一直都在排放二氧化碳，而如何通过有节制的生活，例如少用空调和暖气、少开车、少坐飞机等等，以及如何通过节能减耗的技术来减少工厂和企业的碳排放量，成为本世纪初最重要的环保话题之一。
七、订购指南（86型面板式计量插座）
八、制造商信息
制造商:山东力创科技有限公司
总部地址：山东莱芜高新区凤凰路009号（271100）
服务热线：0634-6257830 6257818 6257820(FAX)。
