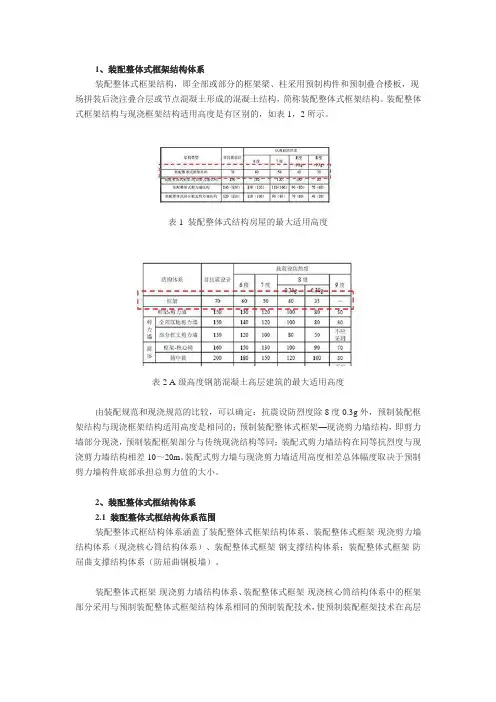

预制装配整体式框架体系
1、装配整体式框架结构体系装配整体式框架结构，即全部或部分的框架梁、柱采用预制构件和预制叠合楼板，现场拼装后浇注叠合层或节点混凝土形成的混凝土结构，简称装配整体式框架结构。
装配整体式框架结构与现浇框架结构适用高度是有区别的，如表1，2所示。
表1 装配整体式结构房屋的最大适用高度表2 A级高度钢筋混凝土高层建筑的最大适用高度由装配规范和现浇规范的比较，可以确定：抗震设防烈度除8度0.3g外，预制装配框架结构与现浇框架结构适用高度是相同的；预制装配整体式框架—现浇剪力墙结构，即剪力墙部分现浇，预制装配框架部分与传统现浇结构等同；装配式剪力墙结构在同等抗烈度与现浇剪力墙结构相差10～20m。
装配式剪力墙与现浇剪力墙适用高度相差总体幅度取决于预制剪力墙构件底部承担总剪力值的大小。
2、装配整体式框结构体系2.1 装配整体式框结构体系范围装配整体式框结构体系涵盖了装配整体式框架结构体系、装配整体式框架-现浇剪力墙结构体系（现浇核心筒结构体系）、装配整体式框架-钢支撑结构体系；装配整体式框架-防屈曲支撑结构体系（防屈曲钢板墙）。
装配整体式框架-现浇剪力墙结构体系、装配整体式框架-现浇核心筒结构体系中的框架部分采用与预制装配整体式框架结构体系相同的预制装配技术，使预制装配框架技术在高层及超高层建筑中得以应用。
预制装配整体式框架-防屈曲支撑（防屈曲钢板墙）是今后抗震烈度7度及7度以上地区装配整体式框架体系的发展方向。
2.2 装配整体式框架结构体系关键技术装配整体式框架结构体关键技术在于装配式梁柱节点，其节点必须满足强度、耐久性、延性以及施工安装等要求。
目前预制装配柱的纵筋连接方式为套筒灌装连接，套筒钢筋的连接长度为8d，《装配式混凝土结构技术规程》规定的灌浆套筒连接技术为首选连接方式。
浆锚搭接连接，其要求的搭线长度为33d×1.6=52.8d，相对来说，浆锚搭接连接方式的施工、吊装难度比较大。
