钢筋混凝土雨水管道安装技术交底
施工技术交底记录-雨水管道施工
签
栏
参加单位(部门、班组)
参加人员
佛山市市政建设工程有限公司
班组
市政基础设施工程
施工技术交底记录
编号：市政施管—10
工程名称
大亚湾中兴三路(区人民医院段)市政工程
承包单位
佛山市市政建设工程有限公司
分包单位
/
交底单位
佛山市市政建设工程有限公司
交底日期
年月日
交底范围
雨水管道施工
交底人
交底内容：雨水管道施工施工技术交底书
2.2.2、雨水管道基础可分为两部分施工：平基施工和管座施工。
2.2.3、雨水管道基础强度标号采用C15商品混凝土。
2.2.4、雨水管道基础尺寸参照设计要求和图集04S516-17,、04S516-21。
2.3、管道安装
2.3.1、在管道下管前应检查和修整沟（槽）底标高和管道基础的质量，经监理验收符合施工规范及设计要求后，才允许下管。每根管子及每Байду номын сангаас配件在入沟之前应除去内部杂物，检查有无裂缝、碰伤、剥落及其他缺陷，不符合质量要求的，不得使用。
2.1.3、采用机械开挖方式为主，人工开挖方式为辅的挖土方式。开挖应分层、分段依次进行，形成一定坡度，以利排水。开挖时不允许破坏沟底原状土，若不可避免沟底原状土被破坏时，必须用原土夯实平整。基底设计标高以上0.2～0.3m的原状土，应在铺管前人工清理至设计标高。
2.1.4、采用放坡开挖，基底宽度为管径加上工作宽度和临时排水沟的宽度。开挖边坡采用1：0.67，采用潜水泵把集水井的水抽出沟槽外。开挖时应保护坡脚，边坡应严格按图纸施工，不允许欠挖和超挖，边坡应用人工修整。
1.2.2、管材进场前要检查其产品出厂合格证及性能检验报告，并根据验标规定的检验批次、数量及检验方法对其进行各项性能指标的检验，检验合格后方可进场。
排水工程技术交底——管道安装
（5）接口作业时，应先将承口、插口的内外工作面用清理干净，不得有泥土等杂物，并在承口工作面上涂润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。
（6）插口插入承口时，可采用缆绳系住管材用手扳葫芦等提力工具安装，严禁采用施工机械强行推顶管子插入承口。
（7）钢筋混凝土管道安装前应进行外观检查，发现裂缝，保护层脱落空鼓，接口掉角等缺陷，应及时更换。
（8）经监理验收合格后方可进行下一步施工。
四、质量标准：
（1）HDPE管道埋深不大于4m时环刚度不小于8KN/㎡，钢筋混凝土管道采用承插式II级钢筋混凝土管。
（2）承插式连接采用的弹性橡胶圈必须由管材生产厂配套供应，橡胶圈的外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷。管材连接时必须对连接部位、密封件等配件清理干净，不得附有土和其他杂质。承插式密封圈连接宜在环境温度较高时进行， 插口端不得插到承口底部，应留出不小于10mm的伸缩空隙，在插入前，应在插口端外壁做出插入深度标记。插入完毕后，插入长度和承插口圆周间空缝应均匀，并保持连接管道轴线平直。
3.进入施工区域人员必须佩戴安全帽，作业人员必须佩戴齐பைடு நூலகம்安全防护用品。
4.施工机械（具）设备安全可靠，运转正常，严禁带病作业。应定期对施工机械（具）设备进行检查维修、保养清洗。
六、成品保护
1.管材在装运堆放时，应轻抬轻放，严禁抛落拖滚和相互撞击。
2.管材露天存放时，必须加以遮盖防止暴晒，并远离热源。
三、施工工艺：
雨污水管道安装施工工艺流程：
测量放线→管道基础施工→管道安装
1、测量放线：
沟槽处理完成后放样出管道中心位置并标注出基础高程，在道路交汇的路口处还需确定是否有管道交接，如有此类情况需定位两管道的位置及高程，以便管道能顺利接入。
雨水管道安装技术交底
雨水管道安装工程技术交底交底人：复核人：接收人：日期：技术交底记录工程名称交底部位钢筋混凝土管道安装施工单位交底人交底日期2013 年月日接收人：复核人操作人员：技术交底内容及要求：一、目的为了规范钢筋混凝土管施工程序，严格控制施工过程，切实抓好施工质量，特对各工序施工制定如下施工技术交底，请严格遵照执行。
二、适用范围本交底书适用于工程工程中管径d600～1000mm的排水管线及雨水口连接管。
采用钢筋混凝土平口管（Ⅱ级）；雨水口连接管采用d300 钢筋砼管（Ⅱ级）；三、依据《工程施工图设计》《忻州市污水专项规划》《城市排水设计规范》（GB50014-2006）《给水排水管道工程施工及验收规范》（GB50268-2008）《城市工程管线综合规划规范》（GB500289-98）《室外排水设计规范》（GB50014-2006）国家标准图集： S5（一）、S5（二）四、施工规定与要求4.1 施工工艺流程开槽→验槽→砂石基础→下管→安管→回填中粗砂→回填级配碎石4.2 施工主要技术要点⑴测量放线由专业测量人员会同勘测单位进行测量控制及水准点的交桩手续，接桩后及时组织测量人员对水准点及导线点进行复测，并引测道路中心、雨污水管线中心，引测临时水准点，各点根据现场地形设置保护装置并做好控制点记录。
新旧管线和道路相接处必须实测校核无误后，再行施工；栓桩桩点采取必要措施严防毁坏。
⑵沟槽开挖①根据工程实际情况，雨污水在道路两侧，进行分槽施工，视实际土质情况和开槽深度，采取标准坡度 1：0.33 对沟槽放坡，具体施工时，再结合实际土质情况予以调整。
沟槽的开挖和支撑根据现场实际情况严格按照《给水排水管道工程施工及验收规范》（GB50268-2008）中要求执行，以保证安全的工作面宽度和边坡坡度，如果受现场实际条件限制确实无法保证一定的开挖宽度，应根据规范加设沟槽支撑等相关措施。
同时应注意对周边现状构筑物的影响和保护。
开槽方式为机械开挖、人工配合人工修边捡底，遇地下管网时，采用人工开挖，槽边不得堆积土方，沟槽土方采用根据管径大小、埋设深度、施工工艺等确定，具体参照国标图集04S516。

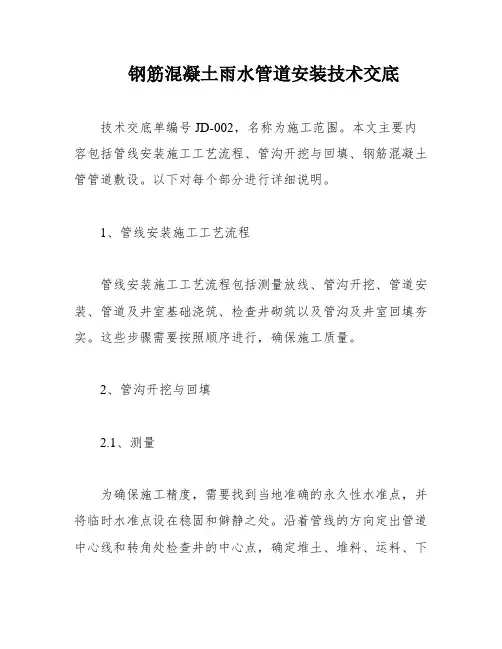

钢筋混凝土雨水管道安装技术交底
钢筋混凝土雨水管道安装技术交底技术交底单编号JD-002，名称为施工范围。
本文主要内容包括管线安装施工工艺流程、管沟开挖与回填、钢筋混凝土管管道敷设。
以下对每个部分进行详细说明。
1、管线安装施工工艺流程管线安装施工工艺流程包括测量放线、管沟开挖、管道安装、管道及井室基础浇筑、检查井砌筑以及管沟及井室回填夯实。
这些步骤需要按照顺序进行，确保施工质量。
2、管沟开挖与回填2.1、测量为确保施工精度，需要找到当地准确的永久性水准点，并将临时水准点设在稳固和僻静之处。
沿着管线的方向定出管道中心线和转角处检查井的中心点，确定堆土、堆料、运料、下管的区间或位置。
核对新排水管道末端和接旧有管道的底标高，核对设计坡度。
2.2、DN600/DN800钢筋混凝土排水管混凝土基础宽0.92/1.2米，管沟开挖深度均在2米以内，施工现场土质为硬塑的粉质粘土管沟放坡坡度拟定为1：0.33（坡顶无荷载）。
2.3、沟槽开挖在确定沟槽断面尺寸后，计算出沟槽上口撒出白灰线即可开挖。
沟槽开挖应连续进行，后续工序应及时跟上，尽快完成，防止时间过长，地面水、雨水、地下水进入沟槽。
雨季挖沟，若后续工序不能及时进行，应在基底出留100~200mm暂不挖，在下道工序开始前进行。
机械挖土应在基底处预留80~100mm厚由人工开挖。
在开挖过程中，测量人员必须及时进行高程控制，防止超挖。
若已超挖，则应分层夯填。
2.4、沟槽回填管沟回填时，以两侧相对同时下土，水平方向均匀地摊铺，用木棍夯实。
填至管半径以上，在两侧用木夯夯实，直填到管顶0.5m以上，并将该填土踩实，但要防止管道中心线的位移及管口受震而脱落，管顶0.5以上方可采用机械回填。
雨后填土要测定土壤含水量，如超过规定不可回填。
槽内有水则须排除后，符合规定方可回填。
3、钢筋混凝土管管道敷设3.1、管材检查对即将敷设，已摆放在沟边的管材应再次进行外观检查，防止在吊运过程中损坏的管材用于工程中。
其规格及质量必须符合设计要求。
雨水管道施工技术交底
（7）在管顶以上500mm之内，不得回填大于100mm的土块及杂物。
2、允许偏差
各工序允许偏差应符合《给水排水构筑物工程施工及验收规范》GB50268-2008中的相关
交底单位
临沂永鹏市政工程有限公司
接收单位
施工队
交底人
接收人

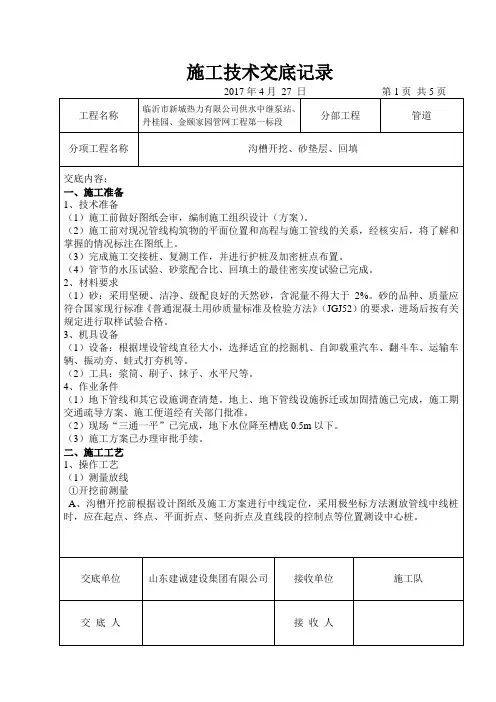

施工技术交底记录
2014年7月1日第8页共9页
C、开挖过程测量：开挖过程中，测量人员必须对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测，并在人工清底前测放高程控制桩。
D、人工清底后测量：沟槽检底后，采用极坐标方法或依据定位控制桩采用经纬仪投点法向槽底投测中线控制桩；采用水准测量将地面高程引测至沟槽底。
E、井室开挖测量：井室开挖与沟槽开挖同时进行，根据井室桩号坐标及控制点坐标采用极坐标方法测放结构中心位置，依设计或相应图集测放结构开挖上口及开挖高程控制桩，同时进行栓桩。
E、开挖沟槽时，在场地有条件堆放时，一定留足回填需要的好土；多余土方应一次运走，避免二次挖运。
F、检查井应同沟槽、管沟同时开挖。
（3）砂砾垫层基础
在槽底铺设设计规定厚度的砂砾垫层，并用平板振动夯夯实。夯实平整后，测中心线，修整弧形承托面，并应预留沉降量。垫层宽度和深度必须严格控制，以保证管道包角的角度。中粗砂或砂砾垫层与管座应密实，管底面必须与中粗砂或砂砾垫层与管座紧密接触。中粗砂或砂砾垫层与管座施工中不得泡水，槽底不得有软泥。
接收单位
施工队
交底人
接收人
施工技术交底记录
2014年7月1日第7页共9页
工程名称
临沂市区北园路道路及排水工程（宏大北路-工业大道）
分部工程
排水管道
分项工程名称
市政工程-雨水管线施工交底
本表由交底单位填写，交底单位与接受单位保存。
（表式C2-5）02工程名称光谷一街市政道路工程及配套管线（不含电力管线（地埋））、风谷五路市政道路工程及配套管线（不含电力管线（地埋））部位名称雨水工程工序名称基础施工单位中壤建设股份有限公司交底日期2019年11月3日交底内容：2.砂石基础施工控制标准如下：审核人交底人接受交底人本表由交底单位填写，交底单位与接受单位保存。
（表式C2-5）03工程名称光谷一街市政道路工程及配套管线（不含电力管线（地埋））、风谷五路市政道路工程及配套管线（不含电力管线（地埋））部位名称雨水工程工序名称基础施工单位中壤建设股份有限公司交底日期2019年11月3日交底内容：3.同检查井相接的第一节管应采用 180°混凝土基础控制标准如下：审核人交底人接受交底人本表由交底单位填写，交底单位与接受单位保存。
本表由交底单位填写，交底单位与接受单位保存。
本表由交底单位填写，交底单位与接受单位保存。
技术交底记录（表式C2-5）编号05工程名称光谷一街市政道路工程及配套管线（不含电力管线（地埋））、风谷五路市政道路工程及配套管线（不含电力管线（地埋））部位名称排水工程-雨水、污水工序名称回填施工单位中壤建设股份有限公司交底日期2019年11月3日交底内容：10.沟槽回填土压实度要求见下图沟槽回填压实度要求见图2 所示，图中压实度除注明外均为轻型击实标准压实度。
图2 钢筋混凝土管沟槽回填压实度要求Ⅰ—回填土压实系数≥0.90；Ⅰ/—回填土压实系数0.90~0.95；Ⅱ—回填土压实系数0.85，当按道路要求Ⅱ区回填土压实系数必须大于0.85 时，如因夯土密实度要求不能保证管道安全时，应对管道采取加固措施（如在180°混凝土基础上砌筑砖券或满包混凝土等）；注：图中各部位压实度除注明外均为轻型击实标准压实度。
审核人交底人接受交底人本表由交底单位填写，交底单位与接受单位保存。
住宅小区室外排水管道施工技术交底
×××住宅小区室外排水管道施工技术交底1 适用范围适用于本小区室外雨污水管道施工。
2 施工准备2.1 技术准备1。
施工前做好施工图纸的会审，编制施工方案及做好技术交底工作。
2。
施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后,将了解和掌握的情况标注在图纸上。
3。
完成施工交接桩、复测工作，并进行护桩及加密桩点布置。
4。
管节的水压试验、砂浆配合比、回填土的最佳密实度试验已完成。
2.2 材料要求1.预应力钢筋混凝土管(1）管材混凝土设计强度等级不得低于40MPa，管道抗渗性能检验压力试验合格，抗裂性能达到抗裂检验压力指标要求。
（2)承口和插口工作面光洁平整，局部凹凸度用尺量不超过2mm，不应有蜂窝、灰渣、刻痕和脱皮现象，钢筋保护层厚度不得超过止胶台高度。
（3)管体内外表面应无露筋、空鼓、蜂窝、裂纹、脱皮、碰伤等缺陷，保护层不得有空鼓、裂纹、脱落.管体外表面应有标记，应有出厂合格证，注明管材型号、出厂水压试验的结果、制造及出厂日期、厂质检部门签章。
2.接口胶圈(1）承插式钢筋混凝土排水管道接口所采用的密封胶圈,应采用耐腐蚀的专用橡胶材料制成。
密封胶圈使用前必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。
其硬度、压缩率、抗拉力、几何尺寸等均应符合有关规范及设计规定。
(2）密封胶圈应有出厂检验质量合格的检验报告。
产品到达现场后,应抽检5％的密封橡胶圈的硬度、压缩率和抗拉力，其值不应小于出厂合格标准.3.水泥：采用强度等级32。
5以上的硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。
水泥进场应有产品合格证和出厂检验报告,进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB 175)等的规定。
当对水泥质量有怀疑或水泥出广超过3个月时,在使用前必须进行复试，并按复试结果使用。
不同品种的水泥不得混合使用。
4。
市政雨水污水管道安装施工技术交底
８、管道铺设应符合下列规定:
(１）管道埋设深度、轴线位置应符合设计要求,无压力管道严禁倒坡。
（２）柔性管道的管壁不得出现纵向隆起、环向扁平和其他变形情况。
(3）管道铺设安装必须稳固,管道安装后应线形平直.
4、安装时，承口内工作面、插口外工作面应清洗干净；套在插口上的橡胶圈应平直、无扭曲,应正确就位;橡胶圈表面和承口工作面应涂刷无腐蚀性的润滑剂；安装后放松外力，管节回弹不得大于10mm，且橡胶圈应在承、插口工作面上。
5、管道连接处用1：２防水水泥砂浆抹带，抹带前应将管口的外壁凿毛、洗净;抹带完成后应立即用吸水性强的材料覆盖,3~4h后洒水养护;水泥砂浆填缝及抹带接口作业时落入管道内的接口材料应清除;管径大于或等于70０mm时,应采用水泥砂浆将管道内接口部位抹平、压光;管径小于700mm时,填缝后应立即拖平。
雨水
年月 日
工程名称
施工单位
施工部位
施工内容
交底内ቤተ መጻሕፍቲ ባይዱ：
一、钢筋混凝土管道安装
１、管节安装前应进行外观检查，发现裂缝、保护层脱落、空鼓、接口掉角等缺陷，应修补并经验证合格后方可使用．
2、在一般情况下插口插入方面应与水流方向一致,由低点向高点依次安装。
３、管节安装前应将管内外清扫干净,安装时应使管道中心及内底高程符合设计要求,稳管时必须采取措施防止管道发生滚动。
±１5
压力管道
±３0
二、ＨDPE管道安装
1、管节及管件的规格、性能应符合国家有关标准的规定和设计要求,进入施工现场时其外观质量应符合下列规定：不得有影响结构安全、使用功能及接口连接的质量缺陷;内外壁光滑、平整，无气泡、无裂纹、无脱皮和严重的冷斑及明显的痕纹、凹陷；管节不得有异向弯曲,端口应平整;橡胶圈符合规范要求。
室外排水管道安装技术交底
2.7 室外排水管道安装技术交底一、工程概况某小区建筑面积200000㎡，小区内设有室外排水及雨水管线，均采用钢筋混凝土管。
二、施工准备1.材料检验钢筋混凝土管的选用符合规范规定和设计要求。
2.机具准备⑴机械：千斤顶、倒链、皮老虎等。
⑵工具：圆头锤、扁錾、捻凿、撬棍等。
⑶其他：钢卷尺、皮尺、水平尺、量角规等。
3.作业条件⑴已有设计图，并且已经过图纸会审、设计交底，施工方案已编制。
⑵管材、管件均已检验合格，并具备所要求的技术资料。
⑶暂设工程已搭设可用，水源、电源均具备。
⑷室外地坪标高已基本定位。
三、操作工艺1.沟槽开挖与验收首先，按图纸要求测出管道的坐标与标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度。
其坐标和标高应符合设计要求，偏差不得超过表2.7-1规定。
沟槽尺寸偏差表2.7-1为防止塌方，沟槽开挖后应留有一定的边坡，边坡的大小与土质和沟深有关，当设计无规定时，深度在5m以内的沟槽，最大边坡符合表2.7-2规定。
沟槽边坡坡度表2.7-2为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边保持一定距离。
机械挖槽应确保槽底土结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，沟底应留出0.2m左右一层不挖，待铺管前用人工清挖。
沟槽开挖时，如遇有管道、电缆、建筑物、构筑物或文物古迹应予保护，并及时与有关单位和设计部门联系，严防事故发生造成损失。
沟底要求是坚实的自然土层，如果是松散的回填土或沟底有不易清除的块石时，都要进行处理，防止管道产生不均匀下沉而造成质量事故。
松土层应夯实，加固密实，对块石则应将其上部铲除，然后铺上一层大于150mm厚度的回填土整平夯实或用黄砂铺平。
管道的支撑和支墩不得直接铺设在冻土和未经处理的松土上。
沟槽检验合格后，即可开挖操作坑。
先根据单根管道长度在沟中准确量得各管接口的位置，并做上标记（注意各部件、附件的长度和操作坑的位置），再画出各操作坑的实挖位置。
排水(混凝土管)工程施工技术交底
排水（混凝土管）工程施工技术交底1。
排水管道施工之前，应认真做好施工前的各项准备工作和管线测量放样。
调查好各种施工条件,以保证施工活动的顺利进行。
另外，现场施工准备还应与预制件加工准备相结合、与施工班组相结合。
根据现场施工情况，在K0+830—K1+280段修筑便道.必要时将在K0+000—K0+830段修筑零星临时便道；施工便道做法是在压实的路基上铺筑不小于30cm厚碎石，宽度应不小于8m。
2.材料（1）雨水管：除雨水口连接外，DN500〈管径<DN1500采用钢筋混凝土承插管,胶圈接口，管径≥1500采用钢筋混凝土企口管，橡胶圈接口，管材符合《钢筋混凝土排水管》GBT11836-1999及《给水排水工程埋地预制混凝土圆形管管道结构设计规程》CECS143-2004的要求。
（2）雨水混凝土管材及基础选用如下：除雨水口连接管外，0.7〈覆土≤6米时，采用180°混凝土基础,I级钢筋混凝土管。
接口、基础做法参见国家标准图集06MS201-1《混凝土排水管道基础及接口》。
（3）雨水口连接管采用材料、基础、接口形式：采用II钢筋混凝土承插管,180°砂石基础，滑动胶圈接口；做法参见国家标准图集06MS201-1《混凝土排水管道基础及接口》第11页,第23页.雨水口采用偏沟式双箅雨水口,深度不宜大于1m，并设置沉泥槽。
雨水口做法参见图集06MS201—8《雨水口》。
雨水口采用球墨铸铁雨水箅。
3. 沟槽开挖；（1) 开挖沟槽采用机械开挖人工配合，开挖过程中应严格控制基底高程，不得扰动基底原状土层.槽壁平整，边坡坡度符合规定。
槽底高程允许偏差+20mm。
机械挖至基底设计标高以上20—30CM，应在铺管前人工清理至设计标高。
如遇局部超挖或发生扰动，不得回填泥土，可以换填最大粒径10-15mm的天然级配砂石料或最大粒径40mm的碎石,并平整夯实。
基槽如有坚硬物体必须清除，用砂石回填处理.（2) 考虑天气情况,适当控制开槽长度,要成槽快.回填快.并采取防泡槽措施,配备2-3台水泵及时进行沟槽排水。
雨水工程技术交底
1.钢筋加工
构造使用钢筋均应通过检查, 有对应旳合格证明材料及试汇报。
先在混凝土垫层上恢复方沟中心线, 根据方沟构造图加工钢筋。
底板钢筋加工时在其下方垫置4cm厚混凝土块作为保护层, 钢筋旳搭接长度为52d, 锚固长度为34d。
2.变形缝设置
方沟每隔25米左右设置一道变形缝, 变形缝采用发泡聚乙烯泡沫板或者浸热沥青木丝板。变形缝中间设置XZ-322型橡胶止水带, 止水带侧边用扎丝固定在钢筋架上。
开槽
1.施工测量
管线动工前期测定管线中线, 检查井位置, 建立临时水准点；测定管道中心时, 在起点、终点、平面折点、纵向折点及直线段旳控制点测设中心桩；在挖槽见底前、管道铺设或砌筑前,及时校测管道中心线及高程桩旳高程。
2.管线开槽
⑴在基坑开挖过程中在基底两侧设置0.3×0.3旳排水沟。
⑵采用机械挖槽人工配合清底。机械挖槽应保证槽底土壤不被扰动, 设计槽底高程以上留20cm左右不挖、待人工清挖。
2.稳管、接口
(1)管道下槽后, 为防止滚动, 在管两侧合适加两组4个楔形混凝土垫块。管道安装时将管道旳中心、高程逐节调整, 安装后旳管道进行复测, 保证管道纵断面高程及平面位置精确。每节管就位后, 进行固定, 以防止管子发生位移。
(2)在管道安装前, 在接口处挖设工作坑, 承口前≥60cm, 承口后超过斜面长, 左右不小于管径, 深度≥20cm。
(5)、回填密实度原则见图一
①Ⅰ区回填土压实系数≥95％；
②Ⅱ区回填土压实系数≥90％～95%；
③Ⅲ区回填土压实系数≥85%
④Ⅳ区, 按路床如下深度划分回填密实度。执行《市政工程质量检查评估原则》（DBJ01－11－95）。
2.主路基范围内旳管线回填控制措施
雨水口及雨水口连管施工技术交底
工程名称施工单位施工部位施工内容雨水口及雨水口连管施工交底内容：一、适用范围：本交底适用于新建道路的雨水口及雨水口连接管施工。
二、施工准备1、一般准备：新建道路开始进行水稳结构层摊铺，雨水井砌筑完成且标高满足要求；2、材料准备：φ300Ⅱ钢筋混凝土管、PO.42.5水泥；3、机具准备：小型路用挖掘机、手扶式振动夯、倒链、切割机、全站仪、水准仪等；三、主要施工方法及注意事项1、施工顺序：测量放线→雨水口反开挖→雨水口支管槽开挖→雨水井预留口清理→雨水支管垫层铺设、雨水口混凝土垫层浇筑→雨水支管链接→砌筑集水井→勾缝→豆石混凝土泛水找坡→过梁安装→养护→井圈及井箅安装2、雨水口连接管施工（1）本工程d300雨水连接管为国标Ⅱ级钢筋混凝土承插管；（2）连接管施工时间为底基层施工完成后，路缘石安装前；（3）连接管开槽每侧宜留出300mm的施工宽度；（4）连接管施工坡面雨水检查井，坡度不得小于1%；（5）连接管加入井室和检查口，管口与内壁平齐，倾斜时伸入井室内壁长度不超过20mm；（6）现场施工中不得把连接管直接伸入井筒中，检查井标高不足先涨井后做管；年月日交底人其他接收人签名工程名称施工单位施工部位施工内容雨水口及雨水口连管施工交底内容：（7）连接管采用150°砂基础，回填方法参照雨水管，在道路边缘结构层处的连接管回填使用水稳碎石混合料并加入水泥拌合均匀后回填，并插捣密实；（8）连接管一般埋深较浅，处于道路基层内的连接管应用C25混凝土做全包封，且在包封混凝土达到设计强度75%前不得开放交通，以免管道被压裂；（9）雨水检查井在雨水口连接管施工前预留孔洞必须堵塞严实，防止杂物进入井室；3、雨水口施工（1）雨水口采用反开挖的方法进行施工，雨水口挖槽时注意留足工作面，考虑到回填夯实，雨水口横纵向需留出至少500mm回填、砌筑施工宽度；（2）雨水口开挖宜在摊铺水稳混合料之后，在混合料强度没上来之前，当雨水口位置与现场实际雨水检查井位置不对应或偏差较大时，可适当调整雨水口在纵向的位置，使雨水口连接管尽量垂直伸入雨水井内；（3）雨水口在摊铺前必须挖掘至垫层底标高，并用散料或者砂袋填充，在每次路基材料施工完成后立即对挖掘出该处材料，换以散料或者砂袋填充；（4）雨水口施工时间为底层油施工完成后，面层油施工前24h；（5）控制雨水口的深度不宜大于1m和平面尺寸误差不超过±10mm；（6）雨水口基础采用C15混凝土基础，厚100mm；内墙采用M10水泥砂浆砌MU10砖墙，厚240mm，内用1:2水泥砂浆勾缝，砌雨水连接管处应满卧砂浆，管顶发125mm砖券，当砌砖已包满雨水管时，应将管口周围用砂浆抹严抹平；年月日交底人其他接收人签名工程名称施工单位施工部位施工内容雨水口及雨水口连管施工交底内容：（7）墙身侧处采用5%水泥稳定碎均匀填充，回填时使回填材料与井壁紧贴，防止沉陷，每层回填虚铺厚度控制在150~200mm,然后采用振动式冲击夯分层夯实；（8）继续摊铺油面时，应将雨水口用木板或铁板覆盖，并采取必要的加固措施；（9）为保证有效收集雨水，雨水口应比路面标高低30mm，雨水篦子周围（纵向1000mm和横向500mm）均朝雨水口放3%的泄水坡；4、雨篦子的安装雨水口砌筑至规定标高后，应及时安装井圈及铸铁篦子；安装时砖砌顶面应用水冲刷干净，并铺1:2水泥砂浆，按设计高程找平；雨篦子安装就位后，双篦之间与侧边用沥青封面，封面与道路完成面齐平；四、质量要求1、一般要求（1）井底、井面的标高要准确，井身尺寸要符合设计要求；（2）长方形井井壁必须互相垂直，井形方正，并且井身的长轴线应与侧路缘石平行；（3）井框、井篦必须完整无损、安装应平稳；（4）支管必须顺直，不得有错口、反坡，管头应与井篦齐平；年月日交底人其他接收人签名工程名称施工单位施工部位施工内容雨水口及雨水口连管施工交底内容：2、检查标准雨水口、支管允许偏差序号项目允许偏差（mm）检验频率检验方法范围点数1 井框与井壁吻合10 座 1 用尺量2 井口高程+10 -30 座 1 与井周路面比3 井位与路边线吻合20 座 2 用尺量4 井内尺寸0 +20 座 2 用尺量五、安全注意事项1、施工中，需入检查井时，必须采取防缺氧、防有毒和有害气体的安全措施；2、砌筑完成后雨水口内应保持清洁，及时加盖，并保证安全。
雨水管道安全技术交底
雨水管道安全技术交底1. 背景为了保障雨水管道的安全运行，促进雨水管道的管理和维护，特制定本技术交底文档，让工作人员了解雨水管道的相关知识，提高工作效率和管道的运行安全性。
2. 雨水管道的类型雨水管道一般分为三种类型：落水管、接线管、排水管。
其中，落水管是将屋顶上的雨水导向下水道的管道，接线管是将不同天面上的落水管连接成一条横向的总管道，排水管是将总管道向下水道输送的管道。
各种管道的特点：1.落水管：一般为直径75mm的圆管，也有方形或矩形的。
管壁一般为水泥、铸铁等材料，稳固耐用。
需要定期清理杂物，否则会堵塞管道造成积水。
杂物过多堵塞管道时应及时清理，以免造成水流倒灌。
2.接线管：一般为直径90mm至110mm的管，管道长度一般为50m。
管体材质一般为铸铁、钢筋混凝土等。
在安装时需要保证连接处牢固，防止漏水，定期检查需要清理时也要仔细检查清理。
一些老旧的建筑中使用的有可能是砖石砌成的，应每年检查确保砖石的牢固程度。
3.排水管：一般为直径110mm的铸铁、钢筋混凝土等材质管道，需要保证在安装时候完整，不出现裂纹等损坏，以免造成雨水泄漏。
3. 管道的维护雨水管道的正常运行需要经常维护，并且不同类型的管道需要采取符合特点进行相应的维护：1.落水管：住宅小区中的落水管道需要定期的清理，通常是半年或一年一次。
如果已经经历了特大暴雨，可以在暴雨之后马上清理，以免积水造成不良影响。
2.接线管：定期对接线管进行清理，通常需要间隔1至3年。
专业工作人员使用高压水枪对装有杂物的管道进行冲洗，可以防止管道内出现积水。
3.排水管：排水管的清理需要专业工作人员进行，一般管道堵塞后可以使用专业清洗车进行排洁。
4. 操作要求在维护雨水管道时需要注意以下事项：1.操作前要检查装备和工具是否齐全，保持整理设备的干净，避免杂物掉入管道中；2.操作时必须要有两人以上，并严格按照个人分工负责管道维护，保证人员安全；3.操作时需要穿戴适当的防护装具，例如手套、口罩、长袖等；4.操作时要注意切勿使用高温水或蒸汽机械清洗，避免损害管道的墙壁和材质。
雨水管道施工技术交底
5.3、施工机具应布置在安全地带。垂直运输必须满足负荷要求，吊运时不得超载，使用过程中应经常检查，若发现有不符合规定者，应及时修理或更换。
5.7、按照荆门市安全文明施工的要求，在现场入口显著位置张挂图牌，在场区内适当位置设置宣传栏、黑板报，张挂国旗、司旗、彩旗、安全文明施工标语。现场标牌及宣传栏布置。
5.8、现场施工坚持执行“工完场清”、“谁施工，谁清理”制度，施工完毕及时清理垃圾。
交底人：复核人接收人：
3.6管节铺设
管道铺设要严格按照操作规程进行，管道接口需严密，管道间隙要符合设计要求，管枕、垫尖、管道不得左右晃动。管道中心线垂直引至撑柱上，拉好中线，吊好锤球。管节铺设采用起吊设备在垂直方向吊管，采用两组手扳葫芦在管的左右两侧水平方向拉管。
排管铺设结束后，必须进行一次综合检查，当线形、标高、接口、管枕等符合质量要求时，方可进行下道工序的施工。
3.4管节的制作、运输及现场堆放
运至现场的管道视现场情况就近沿途单排堆放。堆放时严禁管道中间有硬物顶撞，防止管道碰坏，同时服从现场调度排放，不得防碍机械的通行。待用的管材要进行检查验收，如有裂缝等缺陷的管材，不得使用，并做好记录，退回原厂。管节堆放，必须在起重机工作幅度范围内。两节管间要有一定间隙，以便捆管。管节捆绑生扣，可滚管，也可在地上开槽穿绳。钢丝绳不得从管心串过吊装。
技术交底书
技术交底书
表格编号
1310
项目名称
荆门市东宝电子产业园三期建设项目
钢筋混凝土雨水收集系统安装技术交底
钢筋混凝土雨水收集系统安装技术交底1. 简介本文档旨在介绍钢筋混凝土雨水收集系统的安装技术要点和流程。
雨水收集系统用于收集并储存雨水，以供后续使用。
2. 安装前准备在开始安装钢筋混凝土雨水收集系统之前，需要进行以下准备工作：- 确定安装位置：选择一个合适的地点来安装系统，考虑到雨水的收集效果和便于日常维护。
- 准备材料和工具：准备必要的材料和工具，包括钢筋混凝土构件、水箱、管道和连接件等。
- 确保安全：在施工过程中，要严格遵守安全操作规范，确保人员和设备的安全。
3. 安装步骤以下是钢筋混凝土雨水收集系统的安装步骤：1. 打地基：根据系统的设计要求，在安装位置上进行地基的打造，以确保系统的稳固性。
2. 安装钢筋混凝土构件：按照系统图纸和设计要求，安装预制或浇筑的钢筋混凝土构件，包括水箱基座和管道支架等。
3. 连接管道：使用适当的连接件将雨水收集区域的管道与水箱相连接，并确保连接紧密可靠。
4. 安装水箱：将水箱放置在预留的位置上，并根据需要进行固定，以确保系统的稳定性。
5. 防水处理：对安装好的钢筋混凝土构件和管道进行防水处理，以防止雨水泄漏或渗漏。
6. 连接进水口和溢流口：将进水口和溢流口与外部管道相连接，并确保连接密封可靠。
4. 系统测试和验收在完成钢筋混凝土雨水收集系统的安装后，应进行系统测试和验收，以确保其正常工作和安全可靠。
- 系统测试：验证系统的雨水收集、存储和分配功能是否正常。
- 验收标准：根据设计要求和行业标准，对系统进行验收，包括结构稳定性、防水性能和系统功能等方面。
5. 日常维护和注意事项钢筋混凝土雨水收集系统的日常维护和注意事项如下：- 定期清理：定期清理水箱和管道，清除污物和杂质，以保证系统正常运行和水质清洁。
- 考虑环境因素：在安装位置选择时，要考虑附近的环境因素，如树木、建筑物和排水系统等，以避免对系统的影响。
- 定期检查：定期检查系统的结构、管道连接和防水性能，及时发现并处理问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底单
编号： JD-002名称Ⅱ级钢筋混凝土雨水管道安装技术交底
施工范围观天路 GT0+890 ～GT1+050 段雨水管道
交底内容：
1、管线安装施工工艺流程
测量放线→管沟开挖→管道安装→管道及井室基础浇筑→检查井砌筑→管沟及井
室回填夯实
2、管沟开挖与回填
2.1、测量：找到当地准确的永久性水准点。
将临时水准点设在稳固和僻静之处，
尽量选择永久性建筑物，距沟边大于10m，对居住区以外的管道水准点不低于IV 级，一般不低于Ⅲ级。
沿着管线的方向定出管道中心线和转角处检查井的中心点，确定堆
土、堆料、运料、下管的区间或位置。
核对新排水管道末端和接旧有管道的底标高，
核对设计坡度。
2.2、DN600/DN800 钢筋混凝土排水管混凝土基础宽0.92/1.2 米，管沟开挖深度均
在 2 米以内，施工现场土质为硬塑的粉质粘土管沟放坡坡度拟定为1：0.33（坡顶无荷载）。
2.3、沟槽开挖：测量沟槽中心线完成，填写好测量记录，交质检部门、监理复查，
确认测量精度符合要求，结构正确。
根据土质、地下水位情况确定沟槽断面尺寸，计
算出沟槽上口撒出白灰线即可开挖。
沟槽开挖应连续进行，后续工序应及时跟上，尽
快完成，防止时间过长，地面水、雨水、地下水进入沟槽。
雨季挖沟，若后续工序不
能及时进行，应在基底出留100~200mm 暂不挖，在下道工序开始前进行。
机械挖土应
在基底处预留80~100mm 厚由人工开挖。
在开挖过程中，测量人员必须及时进行高程
控制，防止超挖。
若已超挖，则应分层夯填。
2.4、沟槽回填：管道或其他隐蔽工程，须经过验收合格后，方可进行回填。
管沟
回填时，以两侧相对同时下土，水平方向均匀地摊铺，用木棍夯实。
填至管半径以上，
在两侧用木夯夯实，直填到管顶0.5m 以上，并将该填土踩实，但要防止管道中心线的
位移及管口受震而脱落，管顶 0.5 以上方可采用机械回填。
雨后填土要测定土壤含水量，如超过规定不可回填。
槽内有水则须排除后，符合规定方可回填。
3、钢筋混凝土管管道敷设
3.1、管材检查：对即将敷设，已摆放在沟边的管材应再次进行外观检查，防止在
吊运过程中损坏的管材用于工程中。
其规格及质量必须符合设计要求；
3.2、详细检查沟底或基础表面标高和中心线坐标尺寸，对于各类型的排水管道而
言，标高和坡度是最重要的数据。
3.3、基础混凝土强度必须达到设计强度的50%和不小于 5Mpa 时方可下管；
3.4、须先挖马道，宽度为管长加300mm 以上，坡度采用1：15.
3.5、校正测量及复核坡度板，是否被挪动过；
3.6、下管时要从两个检查井的下游开始，管道和管件的承口应与水流方向相反；
3.7、污水检查井的尺寸，应符合设计要求，允许偏差为±20mm；
3.8 、砖砌井室：地下水位较低，内壁可用水泥砂浆勾缝，水位较高，井室的外壁
应用防水砂浆抹面，其高度应高出最高水平100～200mm。
3.9 、污水检查井底部应做流槽，可用混凝土浇筑，也可用砖、石砌筑并用水泥砂
浆抹光。
流槽高度等于引入管的最大管径，允许偏差±10mm，流槽下部断面为半圆形，其直径同引入管管径相等。
流槽上部应做成垂直墙，其顶面应有0.05 坡度。
当排出管同引入管直径不相等，流槽应按两个不相同直径做成渐扩形，弯曲流槽同管口连接处
应有 0.5 倍直径的直线部分。
弯曲部分为圆弧形，管端应同井壁内表面齐平。
3.10 、雨水管道灌水试验：管道应于充满水后进行严密性检查，水位应高于检查
管段上游端部的管顶。
如地下水为高出管顶时，则应高出地下水位，一般采用外观检
查，检查中应补水，水位保持规定值不变。
无漏水现象为合格。
3.11 、雨水管道通水试验：室外排水管道须做通水试验，其充水高度，应高出上
游检查井内管顶 1m，渗透是出水量不应大于规定。
试验时间不应少于30min。
4、钢筋混凝土管道的橡胶圈接口
4.1、管道安装前，必须对管子的承插口以及橡胶圈进行清理，不得有泥沙等污物；
4.2、在待装管的插口套上橡胶圈后，要整理顺直，不得有扭曲、翻转现象。
胶圈
离开插口端面10mm 左右，并使其距止胶台等距离。
为防止胶圈滚翻，可用小木楔塞住；
4.3、采用两点吊安装时，宜设 3 只手拉葫芦以调节管子高低和左右位移；
4.4、管道安装时，待装管应平稳地移动，移动至距已装管的承口处，以防管子撞
损；
4.5、初对口时，应使插口与承口的周围间隙大致相等，以便安装就位准确；
4.6、安装管道适用的拉具采用自身固定的办法，即将拉具的末端嵌固在已安装管
道的对口之间；
4.7、待装管的插口应徐徐地、圆周同步地进入已装管的承口，同时取走固定胶圈
的小木楔；
4.8、每根管子的安装必须仔细对准中心线并控制标高，设置必要的标桩，对就位
后的管子应用测量工具进行检查。
管子安装就位后应立即检查胶圈是否进入工作面，
承插口间隙是否合格，若无问题，应固定好管子，缓慢的松开手拉葫芦等拉具。
同时
应注意胶圈的回弹率，其值过大或过小时，应分析原因予以处理。
并再一次检查胶圈
是否全部进入工作面；
4.9、钢筋混凝土管道接口用1： 2 防水砂浆封口。
5、安全措施
5.1、人力挖土时，人员之间应有足够的间距，应注意检查镐头和锤头，发现松动
应及时修理。
5.2、机械挖土，机械附近不得有围观人员。
在沟槽内作业，应随时注意沟槽壁土质情况，若发现裂缝及其他塌方现象，应停
止作业，处理后施工，防止塌方伤人。
5.2、吊运管材时，管子下方应没有人。
5.3、管沟上下传递物件时，不准抛丢。
应系在绳子上，吊上或放下。
5.4、管沟开挖工人必须正确佩戴安全帽。
6、其他应注意事项
6.1、测量放线过程中，严格遵循设计坡度规定。
6.2、测量放线过程中，认真测定总排水口的出口标高，发现与设计标高不符，立
即报告。
6.3、挖沟过程中，保护好标高控制桩。
6.4、随挖随检查标高，接近沟底时勤复测标高。
6.5、挖土时不慎挖到标高控制桩，及时找测量人员补测，钉好木桩。
交底人：复核人：签发人：接受人：日期：。
