九年级物理欧姆定律专题练习(附标准答案)
九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。
根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。
2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。
根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。
当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。
3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。
根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。
当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。
二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。
根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。
解得L2的电阻为15Ω，IL2=0.4A。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。
根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。
解得L1的电阻为3Ω，L2的电阻为6Ω。
三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。
根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。

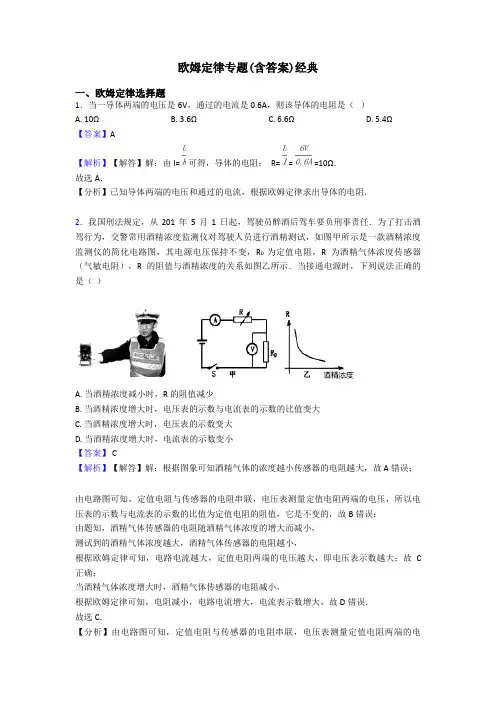

欧姆定律专题(含答案)经典
欧姆定律专题(含答案)经典一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

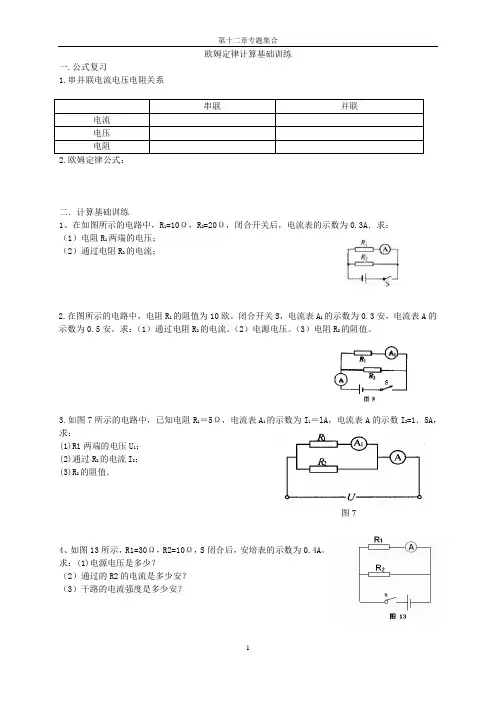

欧姆定律专题集合
欧姆定律计算基础训练一.公式复习1.串并联电流电压电阻关系2.欧姆定律公式：二．计算基础训练1、在如图所示的电路中，R 1=10Ω，R 2=20Ω，闭合开关后，电流表的示数为0.3A ．求： （1）电阻R 1两端的电压； （2）通过电阻R 2的电流；2.在图所示的电路中，电阻R 1的阻值为10欧。
闭合开关S ，电流表A 1的示数为0.3安，电流表A 的示数为0.5安。
求：（1）通过电阻R 2的电流。
（2）电源电压。
（3）电阻R 2的阻值。
3.如图7所示的电路中，已知电阻R 1＝5Ω，电流表A 1的示数为I 1＝lA，电流表A 的示数I 2=1．5A ，求：(1)R1两端的电压U 1； (2)通过R 2的电流I 2； (3)R 2的阻值．4、如图13所示，R1=30Ω，R2=10Ω，S 闭合后，安培表的示数为0.4A 。
求：(1)电源电压是多少？（2）通过的R2的电流是多少安？ （3）干路的电流强度是多少安？图75、如图所示的电路，R 1的阻值为10Ω，电流表的示数为0.4A ，电压表的示数为3.2V ．求：R 1两端的电压，R 2的阻值及电源电压．6.在下电路中，已知R 1=6Ω，R 2=10Ω，当开关闭合时，V 1的示数为3V ，求电源电压和电路中的电流大小。
7.如图所示电路中，R1=10Ω．当开关S 闭合时，电流表示数为0.2A ，电压表示数为4V ．求： （1）电源电压； （2）R2的阻值．8、如图9所示，电源电压是６Ｖ，电阻Ｒ１为8欧姆， Ｒ２为4欧姆，求（1）电路的总电阻是多少？（2）当开关闭合后，电压表的示数是多少？9、如图所示电路中，已知R 1=40Ω，R 2=10Ω．当开关闭合后，通过电流表示数为0.3A ． 求：（1）电阻R 1两端电压；（2）通过电路的总电流；（3）电路的总电阻。
图9三．动态电路计算专题（画出等效电路图）1. 如图5所示，电源电压恒为3V ，知R 1=12Ω, R 2=6Ω。
欧姆定律10项专题练习
专题三：并联分流计算
1．如图所示电路中，R1=30Ω，S断开时,电 流表的读数是0.2A，S闭合后电流表的读数 是0.5A．求U和R2的阻值．
U=0.2AX30Ω=6V
I2=0.5A-0.2A=0.3A R2=U/I2=6V/0.3A=20Ω
• 2.如图15所示电路中，R1＝20Ω，电路总 电阻12Ω，电流表示数为0.3A， • 请计算： • （1）电阻R2的阻值；
4.如图是小明同学用伏安法测定灯泡电 阻的电路图，当他闭合开关S时，发现 电流表的示数为零，而电压表的示数 不为零，出现这种故障的原因可能是 （ C） A．灯泡L短路 B．开关S接触不良 C．灯泡L断路 D．变阻器R断路
5．王铭同学测量小灯泡的电阻时，连接的电路如 下图所示，当他闭合开关后，发现小灯泡正常发 光，电压表示数正常，电流表的示数为零，他分 析可能有以下几种原因，你认为正确的是（ B ） A．连接灯泡时用导线将灯泡短路了 B．连接电流表时用导线将两个接线柱短路了 C．电流表内部线圈烧断了 D．电流表完好，接线柱没有与导线接通 6.在上题中若灯泡不亮， 电压表示数为零， 电流表示数不为零， 则应选（ A） 7.上题中若灯泡不亮，电压表示数近似为电源电压， 灯丝断了或接触不 电流表示数为零，则故障为_________, 良
• 小明观察了市场上的测重仪后，设计了如 图三个个电路（R是定值电阻，R1是滑动 变阻器）。可以测量人体重的电路是（ ） A
A
B
C
• ．下图是新型节能应急台灯电路示意图， 台灯充好电后，使用时可通过调节滑动变 阻器接入电路的阻值R改变灯泡的亮度，假 定电源电压、灯泡电阻不变，则灯泡两端 电压U随R变化的图象是（C ）
• 3．下图是自动测定油箱内油量的原理图。R2是 规格为“20Ω、 1A”的滑动变阻器。油量表是由 量程为0～0.6A的电流表改装而成的，R1的阻值 为10Ω，电源电压为3V。当油面上升时，电路中 减小，电流将_______ 增大 （均选填 的电阻将______ “增大”或“减小”）；当R2的滑片处于最上 0.1 端时，电路中的电流是______A 。
中考物理专项复习-欧姆定律实验专题【附解析】
B．定值电阻R开路
C．滑动变阻器开路
D．电流表开路
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成 ___________（选填“正比”或“反比”）；
（5）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 ___________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 ___________V时，读出电流表的示数；
（6）为完成整个实验，应该选取哪种规格的滑动变阻器 ___________（选填“甲”或“乙”）。
6.在探究电流与电阻关系的实验中，小华设计了如图甲所示的电路，定值电阻的阻值分别为10 、15 、20 、30 ，滑动变阻器规格为“20 ；1A”。
（1）如图甲所示，在开关闭合前，滑动变阻器的滑片应移到___________端（选填“A”或“B”）；
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V接下来用10Ω的电阻替换原电阻，应将滑片向__________（选填：“左”或“右）滑动，使电压表示数仍为1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；
②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于__________V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结论：____________________；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备的10Ω电阻__________（填连接方式）在电路中就可以顺利完成实验。

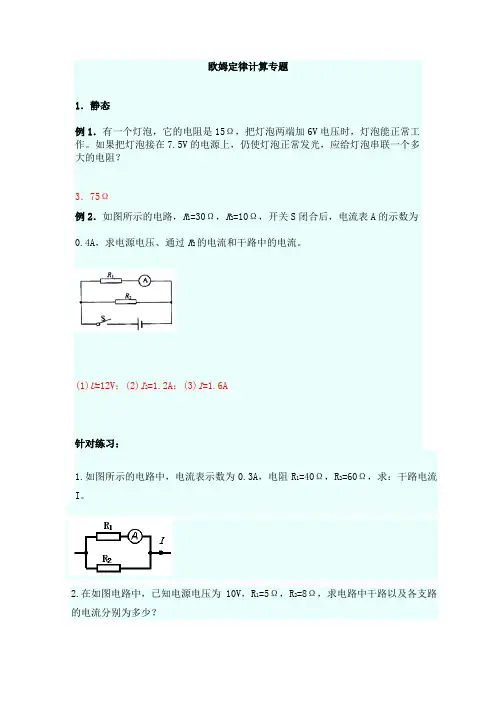

欧姆定律计算专题
欧姆定律计算专题1．静态例1．有一个灯泡，它的电阻是15Ω，把灯泡两端加6V电压时，灯泡能正常工作。
如果把灯泡接在7.5V的电源上，仍使灯泡正常发光，应给灯泡串联一个多大的电阻？3．75Ω例2．如图所示的电路，R1=30Ω，R2=10Ω，开关S闭合后，电流表A的示数为0.4A，求电源电压、通过R2的电流和干路中的电流。
(1)U=12V；(2)I2=1.2A；(3)I=1.6A针对练习：1.如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。
2.在如图电路中，已知电源电压为10V，R1=5Ω，R2=8Ω，求电路中干路以及各支路的电流分别为多少？3.如图所示，电流表的示数是1A，求：（1）R1中电流I1和R2中I2各是多大？（2）的示数是多大？KEY:1. 0.5A 2、I1＝2A I2＝1.25A I=3.25A3、（1）I1＝0.6A I2＝0.4A （2）6V2．动态例3.如图所示，电源电压U不变，R1=6Ω（1）当开关S断开时电流表A的示数为1A,求R1两端的电压；（2）当开关S闭合时电流表A的示数为1.2A, 求R2的电阻值。
6V 30Ω例4.如图所示的电路，电源电压为12V且保持不变．R1＝6Ω，R3＝4Ω，当S1、S2均断开时，电流表的示数为1.2A．求：（1）R2的阻值；（2）当S1、S2均合上时，电流表和电压表的示数；（3）仅合上S1时，电流表、电压表的示数．Key:（1）R2=6Ω（2）电压表V1读数为12V，电压表V2读数为0V，电流表A读数为4A（3）电压表V1读数为12V，电压表V2读数为0V，电流表A读数为2A例5.如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。
当开关闭合，滑片由b端向a端移动的过程中：（1）当滑片移到中点时，电压表示数为多少V？（2）电路中的最大电流是多少？3V;0.6A针对练习：②电池的电压是多少V ？解答： 解：①把I 1=1A ，U=5V 代入得②③把I 2=1.5A ，代入得④②④构成方程组解得R1=10Ω，U0=15V答：R2的阻值为5Ω，电池的电压是15V，串联整体电流: I=I1+I2电压:U=U1=U2电阻:局部类型1:串并联综合动态电路例01.如图所示，电源电压是12V，且保持不变，R1＝R3＝4Ω，R2＝6Ω，试求：⑴当开关S1、S2均断开时，电流表和电压表的示数各是多少？⑵当开关S1、S2均闭合时，电流表和电压表的示数各是多少？1.2A , 7.2V ; 5A , 12V练习. 如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
欧姆定律专题(含答案)
欧姆定律专题(含答案)一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == =，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
欧姆定律八个题型
1.如图所示的电路中，电源电压为6V不变， 电阻R1阻值为20Ω，滑动变阻器的最大阻 值为30Ω，开关S闭合后，把滑动变阻器的 滑片P由左端滑到右端，电压表、电流表示 数的变化范围是（ ） A．0～2.4 V 0～0.12 A B．6～3.6 V 0.2～0.12 A C．6～3.6 V 0.12～0.3 A D．6～2.4 V 0.3～0.12 A
2.如图，已知L的电阻为20Ω，R是阻值0～ 80Ω的滑动变阻器，电源电压6V保持不 变．在滑片滑动过程中，电压表、电流表 示数的变化范围是（ ） A．0～1.2V、0.06～0.3A B．6～1.2V、0.30～0.06A C．0～4.8V、0.3～0.06A D．6～4.8V、0.06～0.3A
• 2）在探究电流和电阻的关系实验中，作用是：控制定值电阻 两端的电压不变。 • 3）在测量定值电阻的阻值的实验中，作用是：保护电路，改 变电阻中的电流和它两端的电压，多次测量求平均值，减小误 差。 • 4)在测量小灯泡的电阻的实验中，作用是：保护电路，改变小 灯泡的电流和它的两端的电压，使实验结论更具有普遍性。 • 5，查找电路故障。 • 6，表格的分析：1）数值的计算，2）实验结论的总结 • 7，图像的分析:1）数值的计算，2)规律的总结（如：小灯泡 的阻值的变化规律）, • 8，测电阻的特殊方法
2如图所示，R1=15Ω，R2=10Ω，当S1合上、 S2断开时，电流表的示数为0.4A；当S1、 S2均合上时，电流表的示数为0.6A．求： • （1）R3的阻值；（2）S1、S2均断开时， 电流表的示数．
二．滑片的移动引起电表示数变化 专题
例2如图所示电路中，电源电压保持不变，闭 合开关S后，将滑动变阻器R的滑片P向左 移动的过程中，下列判断正确的（ ） A电压表V1示数不变 B电压表V2示数变大 C．电流表A示数变大 D．灯泡L亮度变亮
欧姆定律专题
欧姆定律专题1、导体：容易导电的物体。
如：金属、石墨、人体、大地以及酸、碱、盐的水溶液等。
绝缘体：不容易导电的物体。
如：橡胶、玻璃、陶瓷、塑料、油等。
导体和绝缘体之间没有绝对的界限。
原来不导电的物体，条件改变时，也可能变成导体。
如：常态下的玻璃不导电，把它烧成红炽状态，就变成了导体。
2、滑动变阻器：①原理：通过改变连入电路中电阻线的长度，来改变电阻的大小。
②接法：必须“一上一下”（上边接哪个接线柱都行，下面接左还是接右要看题目要求）若接的是“同上”，则相当于一根导线，在电路中的电阻为0。
若接的是“同下”，则相当于一个定值电阻，在电路中的电阻为它的最大阻值。
③在电路中的作用A、保护电路。
（所以有要求：闭合开关前，滑片要位于其电阻最大端）B、在研究电流与电阻的关系实验中，靠移动滑片来控制电阻两端的电压不变。
C、在研究电流与电压的关系实验中（或伏安法测电阻的实验中），靠移动滑片来改变电阻两端的电压。
D、改变电路中电流的大小。
④滑动变阻器应该和被控制的电路串联。
⑤滑动变阻器的铭牌：50Ω、2A50Ω表示：。
2A表示：。
3、“伏安法”测电阻①原理：R=U/I②需要的测量工具：电流表、电压表③滑动变阻器的作用：改变待测电阻Rx两端的电压④电路图：⑤如果用伏安法测小灯泡的电阻，则小灯泡的电阻会随着电压、电流的改变而呈现明显的变化，这是因为灯泡的温度发生明显变化，从而使电阻也随之改变。
串、并联电路电阻的特点4、串联电路电阻的特点①推导：∵串联∴U=U1+U2I=I1=I2又∵U=IR、U1=I1R1、U2=I2R2∴IR= 得到：R=R1+R2结论：串联电路的总电阻等于各部分电路电阻之和。
②若有n个阻值都为R的电阻串联，则总电阻R串=nR③串联电阻相当于增加了导体的长度，串联的电阻越多，总电阻越大。
5、并联电路电阻的特点①推导：∵并联∴U=U1=U2I=I1+I2又∵I=U/R 、I1=U1/R1、I2=U2/R2∴U/R=得到：1/R=1/R1+1/R2结论：并联电路的总电阻的倒数等于各支路电阻的倒数之和。
欧姆定律专题复习(完整版)
1、如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b 端滑动时（ ）
A．电压表V2示数与电流表A示数比值变大 B．电压表V1示数与电流表A示数比值变小 C．电流表A示数变大，电压表V1变大 D．电流表A示数变大，电压表V2变大
【分析】由电路图可知，R1和R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测 电路中的电流；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中的电流 变化，再根据欧姆定律结合R1、R2的阻值可知电压表示数与电流表示数的比值变化；根据欧姆 定律可知电压表V1的示数与电流表A的示数的变化；由串联电路电压特点和电压表V1示数的变化 可知电压表V2示数的变化关系．
A．（2）（4）
B．（2）（3）
C．（1）（3）
D．（3）（4）
2、如图所示是小成测量未知电阻Rx的实验电路，电源两端电压不变，其中 R0为阻值 已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数 为 I1；当开关S、S2闭合，开关 S1断开时，电流表示数为 I2．则下列四个 选项中，Rx的表达式正确的是（ ）
串联电路
并联电路
电流关系 电压关系
I = I 1 = I2 U = 3; I2 U = U1 =U2 1 1 1 R R1 R2
电阻关系 分压（流） 原理
U1 R1 U 2 R2
I1 R2 I 2 R1
将欧姆定律应用于串、并联电路这一类题目， 解题时要理清电路的连接情况，在电路中标 出 已知量和所求量，充分结合串、并联电 路特性，再运用欧姆定律表达式或其变形公 式，问题都可迎刃而解.
二、电键的断开或闭合引起电路中电学物理量的变化
【例3】在如图9所示的电路中，将电键K闭合，则安培表的示数将______ ，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
欧姆定律计算专题
欧姆定律的计算专题（基础题）1.某段金属丝两端电压为6 V时,通过的电流为0.3 A;当该金属丝两端电压降为4 V时,通过它的电流为A;当该金属丝两端电压降为0时,它的电阻为Ω。
2.如果加在某定值电阻两端的电压从8V升高到10V，通过该电阻的电流变化了0.1A，则该定值电阻的阻值为（）A 40ΩB 20ΩC 10ΩD 无法确定欧姆定律在串联电路中的计算3. (2020·吉林期中)如图所示电路,电源电压不变。
电阻R1的阻值为5 Ω,闭合开关S,电阻R 1两端的电压为3 V,电阻R2两端的电压为6 V。
求:(1)电源电压。
(2)电路中的电流。
（中档题）4.如图所示的电路，电源电压为6 V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2 V。
以下判断正确的是A.通过电阻R的电流是0.6 AB.电阻R两端的电压是2 VC.通过灯泡L的电流是0.2 AD.灯泡L两端的电压是2 V（选做）5.（2020·淄博模拟)在如图所示电路中,闭合开关S,移动滑动变阻器的滑片P,当电压表的示数为6 V时,电流表示数为0.5 A;当电压表的示数为2 V时,电流表示数为1 A,则电阻R0为Ω,电源电压为V。
欧姆定律在并联电路中的计算（基础题）6.在如图所示的电路中,R1和R2为两个定值电阻,其中电阻R1=20 Ω,电源两端的电压保持不变。
当开关S1闭合、S2断开时,电流表示数为0.3 A。
(1)求电源两端的电压。
(2)当开关S1、S2均闭合时,电流表示数变为0.5 A,求电阻R2的阻值。
7.(2019·郴州中考)如图所示,电源电压恒为6 V,定值电阻 R1=20 Ω。
闭合开关 S,电流表 A2的示数为 0.9 A,则电流表 A1的示数为A,定值电阻R2的阻值为Ω。
含开关类型的分析及计算（中档题）8.如图所示,电源电压保持不变,R1=15 Ω,R2=10 Ω。
当开关S1闭合、S2断开时,电流表示数为0.6 A。
欧姆定律专题
欧姆定律专题一阶梯：(对号入座)1.由欧姆定律I＝可导出变形式R＝，对此表达式，下面说法正确的是( )A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越小C.导体的电阻是导体本身的一种性质，跟电压、电流无关。
D.当通过某电阻在电流减小到零时，导体的电阻也减小到零。
2一只电灯泡正常工作时的灯丝电阻是440Ω，如果电灯线路的电压是220V，求灯丝中通过的电流3. 一个电热水器工作时电热丝的电阻是44Ω，通过的电流是5A，求电热水器工作时两端的电压。
4.通过导体的电流跟导体两端的_____成正比，跟导体的_____成反比，这个规律叫欧姆定律。
5.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______ Ω,导体中通过的电流为_______A 。
二阶梯：(找不变量或找不变量确定比例关系)1.保持电阻箱两端的电压不变，当电阻箱的电阻为10Ω时，通过电阻箱的电流为0.6A；若将电阻箱的电阻调到30Ω时，通过－电阻箱的电流为______A。
2.一根导体，在它两端加3V电压时，通过它的电流为150mA，当它两端电压增加到6V时，通过它的电流为______mA，它的电阻为________Ω。
3.电源的电压不变，当电阻增加6欧时,电流变为原来的2/3,求原来的电阻为多少欧?4.一个定值电阻两端的电压从3伏增加到4伏,通过此电阻的电流增加了0.1安,求原来的电流为多少安?练习:1.电源的电压不变，当接入电阻R1为20Ω时，通过电阻的电流为0.3A；若接入电阻R2为60 Ω时，通过电阻R2的电流为______A。
2.某电阻两端加3V电压时，通过它的电流为30mA，当它两端电压增加6V 时，通过它的电流为______mA，它的电阻为________Ω。
3.电源的电压不变，当电阻增加8欧时,电流变为原来的3/4,求原来的电阻为多少欧?4.一个定值电阻两端的电压从6伏减小到4伏,通过此电阻的电流减小了0.2安,求后来的电流为多少安?三阶梯：(找相同量或找相同量确定比例关系)1.电阻R1=30Ω，R2=50Ω串联，电阻R1两端的电压为6V，则电源电压为多少伏？2.电阻R1=30Ω，R2=50Ω并联，通过R1电流为0.15A,则通过R2的电流为多少安？3.电阻R1=30Ω，R2=50Ω串联，接到16V的电源上，则电阻R1两端的电压为多少伏？4.电阻R1=30Ω，R2=60Ω并联，接到18V的电源上，则（1）通过R1的电流为多少安？（2）通过干路的电流为多少安？极值判断：5．甲、乙两个定值电阻分别标有“10Ω1A”和“15Ω0．6A”字样，若串联在电路中，电源电压最大可以是_____V；若将两个电阻并联，电源电压最大可以是_____V。
欧姆定律计算专题训练
欧姆定律专题专题一：比值问题1.有两个电阻，R 1＝4Ω，R 2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I 1、I 2，它们两端的电压分别为U 1 ,U 2，则I 1、I 2 、U 1 ,U 2分别为（ ）A. 1∶1 2∶3B.2∶3 1∶1C. 1∶1 1∶ID.2:3 2:32. R 1：R 2＝2：3，并联在电路中，则R 1与R 2两端的电压之比为______，通过R 1与R 2的电流之比为______。
3.如图1所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（ ）A ．AB BC U U >，AB BC I I < B ．AB BC U U <，AB BC I I =C ．AB BC U U >，AB BC I I =D ．AB BC U U =，AB BC I I < 4.如图2所示，V 1和V 2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（） A ．R 1∶R 2＝1∶4 B．R 1∶R2＝4：l C ．R1∶R 2＝1∶5 D ．R 1∶R 2＝5∶l5.如图3所示的电路，当S 断开与闭合时，电流表的两次示数之比是1∶3，由此可知是R 1∶R 2 ( )A ．1∶3B ．1∶2C ．2∶1 D.3∶16.如图4所示电路中，当开关闭合后，电流表A 1、A 2的示数比I 1：I 2=5:3，则电阻比R 1：R 2=_____，电流表A 1、A 3的示数比I 1：I 3=_______。
7.如图5所示的，电源电压为U ，R 1＝12Ω，R 2＝6Ω，开关闭合后，电流表A 1与A 2的示数之比为_____ 。
8. 如图6所示的电路中，电源电压保持不变。
当开关S 断开，甲、乙两表为电流表时，两表的示数之比I 甲∶I 乙为3∶5，当开关S 闭合，甲、乙两表为电压表时，两表示数之比U 甲∶U 乙为（ ）A ．2∶5B ．3∶2C ．5∶2D ．5∶39.如图7电源电压不变，R 1=8Ω,R 2=12Ω,当S 1闭合、S 2断开，若①②都是电流表时，两表的示数之比为_______；当开关S 1S 2都闭合时，若①②都是电压表时，两表的示数之比为________。
欧姆定律专题：多种方法测电阻
欧姆定律专题：多种方法测电阻（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。
由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”。
1．原理：由欧姆定律推出2．电路图：（见图1）3．器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线。
4．注意点：ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处。
ⅱ滑动变阻器的作用：（1）保护电路；（2）改变小灯泡两端的电压和通过的电流。
ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。
5．实验步骤：（1）根据电路图把实验器材摆好。
（2）按电路图连接电路。
（在连接电路中应注意的事项：①在连接电路时，开关应断开。
②注意电压表和电流表量程的选择，“+”、“-”接线柱。
③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。
）（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V）、微弱发光（灯泡两端电压1.5V）、正常发光（灯泡两端电压2.5V），测出对应的电压值和电流值，填入下面的表格中。
同时，在实验过程中，用手感受灯泡在不同亮度下的温度。
随着灯泡亮度的增加，灯泡的温度升高。
（4）算出灯丝在不同亮度时的电阻。
6．分析与论证：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。
是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？难点突破：（我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R）发现：R是定值，不随电压、电流的变化而变化。
通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。
欧姆定律应用专项训练8个专题
电流(毫安)1030lOO人体反应触电感觉，人可挣脱感到剧痛，神经麻木短时间内使人心跳停止压力F/N050100150200250300…电阻R/Ω500380310245200170150…欧姆定律应用一：简单计算1．人体是导体。
下表是通过人体的电流值和相应的人体反应：皮肤干燥的人两手问的电阻约为1×10欧，当皮肤潮湿时，电阻可能降到1.5×103欧，则皮肤潮湿时，只要在两手间加电压就可能会使人有触电感觉。
2．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图1 所示的图象，根据图象，下列说法错误的是( )A．通过导体a 的电流与其两端的电压成正比B．导体a 的电阻大于导体b 的电阻C．当在导体b 的两端加上1V 的电压时，通过C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域8 ．小明学了电学知识后，知道了人体也是导体．他产生了许多疑问．他想：既然人体是电阻，那么人体的电阻究竟与什么因素有关呢？于是小明在实验室用一只微安表和两节干电池连接成如图3 实验电路，当小明用两手捏紧触头A、B 时发现微安表偏转了，然后又用触头A、B 接触自己的两脚，用触头A、B 接触手和脚，微安表都发生不同程度的偏转．小明记录了实验数据并且求出了对应情况下的人体电阻,如下表．测量项目电压U/V电流I/μA电阻R/Ω手与手之间313.6220k手与脚之间310.0( )脚与脚之间314.2211K(1)请帮小明完成实验表格，将求出的手脚间的电阻值填在表格中．图3(2)小明这次实验研究的问题是：．导体b 的电流为0.1AD．将a、b 两导体串联后接到电压为3V 的电源上时，通过导体的电流为0．2A(3)小明实验后又想：人体电阻与干湿有没有关系呢？请你利用上述实验器材帮小明设计一个实验，探究这个问题．要求简述实验过程．图13．根据欧姆定律公式I= U ，可变形得到R= U 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律专题武汉市蔡家湾中学周兵龙学习目标:1、知道串联电路和并联电路中电流、电压、电阻的特点。
2、知道欧姆定律是怎么得来的,知道欧姆定律的公式及变形式。
3、会根据电路的特点运用欧姆定律进行定性分析或定量计算。
知识点复习; 1 2、探究电流跟电压、电阻的关系:探究方法是___________________(1_______一定时,改变________,测量记录对应的________和___________。
得出的结论是:__________________________________。
此实验中滑动变阻器的作用是:__________________。
(2_______一定时,改变________,测量记录对应的________和___________。
得出的结论是:_________________________________。
此实验中滑动变阻器的作用是:__________________。
3、欧姆定律:(1内容:___________________________________________。
(2公式:________,注意:____________________________。
(3变形公式:________,注意:_________________________; _________,注意:__________________________________。
4、串联分压:串联电路中,电压的分配跟电阻成___________。
公式:_____________,_________________,_____________ 并联分流:并联电路中,电流的分配跟电阻成____________。
公式:_____________,________________,_____________ 基础训练:1、有一根镍铬合金线,两端电压为6 V 时,通过合金线的电流为0.3 A ,则镍铬合金线的电阻是________Ω;若两端电压减小一半,则镍铬合金线的电流是________ A ;如果镍铬合金线两端不加电压,则镍铬合金线的电流为______ A ,镍铬合金线的电阻是_______Ω。
2、根据欧姆定律R U I =,可变形得到IU R =,对此,下列说法正确的是( A .导体电阻的大小跟导体两端的电压成正比B .导体电阻的大小跟导体中的电流成反比C .当导体两端的电压为零时,导体的电阻也为零D .导体电阻的大小跟导体两端的电压和通过导体的电流无关3、如图所示的四个电路中,电压U 都相等,并且电阻R 1>R 2,电流表示数最小的是(AB C D4、如图所示电路中,电源电压保持不变,当开关S 1断开S 2闭合时,电压表示数为4.5V ;当开关S 1闭合S 2断开时,电压表示数为3V ;则L 1 、L 2两端的电压分别是(A .3V 和1.5VB .1.5V 和4.5VC .3V 和4.5VD .1.5V 和3V5、图5所示的是握力计的原理图,其中弹簧上端和滑动变阻器滑片固定在一起,AB 间有可收缩的导线,R0为保护电阻,电压表可显示压力的大小。
则当握力F 增加时电压表的示数将( A .变大 B .变小 C .不变 D .无法确定能力提高: 类型一:图像题1、在某一温度下,两个电路元件甲和乙中的电流与电压的关系如图所示。
由图可知,元件甲的电阻是Ω,将元件甲、乙并联后接在电压为2V 的电源两端,则流过元件甲的电流是 A ,流过元件乙的电流是 A 。
2、小明在探究“电阻上的电流跟两端电压的关系”时,将记录整理的实验数据绘制成如下图所示I -U 关系图象,则甲、乙两个电阻串联后总电阻是______Ω;这两个电阻串联后接在电压为6V 的电源上,电路中的电流为_______A ;这两个电阻并联后接在6V电源上,干路中的电流为______A。
3、现有两个热敏电阻R1、R2和一个定值电阻R0,R1的阻值会因通过的电流增大导致温度升高时而增大,R2的阻值会因通过的电流增大导致随温度升高时而减小,R0的阻值不变,它们的电流随电压的变化曲线如图甲所示。
(1据图甲可知,R0的阻值是Ω。
(2实验过程中,小明将R2和R0两个电阻连接成如图乙所示电路时电流表的示数为0.4A,由此可知,此时R2的电阻为Ω,电源电压为 V。
实验过程中,改变电源电压,当电压表的示数为11V时,电阻R2中的电流是,电阻R2两端的电压是。
4、如图甲所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的“U-I”关系图像如图乙所示。
则下列判断正确的是(A.电源电压为10VB.定值电阻R1的阻值为20ΩC.滑动变阻器R2的阻值变化范围为0~10ΩD.变阻器滑片在中点时,电流表示数为0.3A类型二:串联分压、并联分流1、如图所示,V1和V2是完全相同的两个电压表,都有最大测量值是3V和15V两个量程,闭合开关后,发现两个电压表指针的偏转角度相同,则(A.R1∶R2=1∶4B.R1∶R2=4:lC.R1∶R2=1∶5D.R1∶R2=5∶l2、某用电器的电阻是120Ω,要使电路中的总电流的1/5通过这个用电器,就跟这个用电器联一个Ω的电阻;若要使用电器两端的电压是总电压的1/5,则应跟这个用电器联一个Ω的电阻.3、如图所示的电路中,当开关S闭合,甲乙两表都为电压表时,两表读数之比为3:2 ,当开关S断开,甲乙两表都为电流表时,两表读数之比为(A. 2:1B. 3:1C. 2:3D.1:3类型三:动态电路分析(判断示数变化1、如图所示,电源电压保持不变,开关S闭合后,当滑动变阻器的滑片P向右滑动时,下列说法正确的是(A.电压表V示数变大B.电流表A1示数变大C.电流表A2示数不变D.电流表A2示数变小2、在如图所示的电路中,闭合开关S,滑动变阻器的滑片向右滑动的过程中,下列说法正确的是(A.电流表的示数变小,电压表的示数变小B.电流表的示数变小,电压表的示数变大C.电流表的示数不变,电压表的示数变小D.电流表的示数变大,电压表的示数变大3、如图所示,电源电压不变,当开关S由断开变为闭合时,电压表和电流表示数的变化情况是(A、电压表、电流表的示数均变小B、电压表、电流表的示数均变大C、电压表的示数不变,电流表的示数变大D、电压表的示数变大,电流表的示数不变4、如图所示,电源电压保持不变。
闭合开关S,在滑动变阻器的滑片由中点向右移动的过程中,下列说法错误的是(A.灯池L的亮度不变B.电流表A1示数变大C.电流表A2示数变小D.电压表V示数不变类型四:求最大值1、两只定值电阻,甲标有“10Ω1A”,乙标有“15Ω0.6A”,把它们串联在同一电路中,电路中允许通过的最大电流为 A,两端允许加的最大电压为_ _____V.把它们并联在同一电路中,干路中允许通过的最大电流为A,两端允许加的最大电压为______V.2、定值电阻R1和R2分别标有“10Ω 0.3A”和“20Ω0.5A”的字样,现将它们串联起来接到某电源两端,为了不损坏电阻,该电源电压不能超过_____V;若将它们并联起来,在不损坏电阻的情况下,干路上最大电流是________A。
3、如图所示电路,电阻R1标有“6Ω lA”,R2标有“3Ω 1.2A”,电流表A1、A2的量程均为0~3A,电压表量程0~15V,在a、b间接入电压可调的直流电源.闭合开关s后,为保证R1、R2均不损坏,则允许加的电源电压和通过电流表A1的电流不得超过(A.9V 1AB.3.6V 1.8AC.9.6V lAD.3.6V 0.6A类型五:求范围1、在如图所示的电路中,电池的电压为12伏,滑动变阻器R 的最大阻值是50Ω,电阻R1的阻值为10Ω。
当变阻器的p 端从a 端滑向b 端时,电流表的变化范围是:( A 、1.2A--0.2A B 、0.2A--1.2A C 、0.24A--0.2A D 、0.2A--0.24A2、如图滑动变阻器的电阻为200Ω,R2的电阻为50Ω,电源电压为10V 保持不变,当滑动变阻器的滑片从a 滑到b 时,电压表的读数变化范围是:(A 、2V ~0;B 、10V ~0V ;C 、10V ~2V ;D 、5V ~1V 。
3、如图所示电路中,电源电压U =4.5V ,且保持不变,定值电阻R 1=5Ω,变阻器R 2最大阻值为20Ω,电流表量程为0—0.6A ,电压表量程为0—3V 。
为保护电表,变阻器接入电路的阻值范围是( A .0Ω—10Ω B .0Ω—20Ω C .5Ω—20Ω D.2.5Ω—10Ω4、如图所示的电路,电源电压保持不变,R 0为定值电阻。
闭合开关S ,当滑动变阻器的滑片P 在某两点之间来回滑动时,电流表的示数变化范围在1A —2A 之间,电压表的示数变化范围在6V —9V 之间,则电阻R 0的阻值及电源电压为(A .3Ω 15VB .6Ω 15VC .3Ω 12VD .6Ω 12V5、为了参加全国青少年创新大赛,小强运用所学电学知识,设计了一个电子身高测量仪,如图所示,其中定值电阻R1=5Ω,电源电压恒为4.5V ,R2的规格为“15Ω0.5A”,电压表量程为0~3V ,电流表量程为0~0.6A 。
(1R1在电路中的作用是_______________。
(2当被测身高增加时,电压表的示数_____(选填“变大”、“变小”或“不变”。
(3当变阻器R2接入电路的阻值是6.25Ω时,电流表的示数为_____A 。
(4为了保证电路中各元件安全工作,变阻器接入电路的阻值范围是_______________。
类型六:探究题1、在探究“电流与电阻的关系”实验中, (1连接电路时,开关应当_____。
(2小新将实物连接成如图所示电路,其中有一处连线错误,请你在连接错误的导线上画“×”并改正.(3将电路连接正确后,闭合开关,移动滑动变阻器滑片P ,使定值电阻R 两端电压为2V ,电流表示数如图所示,为_____A ,则R 的阻值为_____Ω。
(4换上10Ω的电阻后,闭合开关,电压表示数将_____(选填“变大”或“变小”,此时应将滑片P 向_____(选填“A"或“B”端移动,使电阻两端电压为_____V 。
(5小芳同学正确连接电路后,闭合开关,移动滑动变阻器滑片,发现电流表无示数,电压表有示数,其原因可能是_______________。
2、在研究“一定电压下,电流与电阻的关系”时,电路图如图所示。
电源电压恒为4.5V 。
滑动变阻器上标有“10Ω 1.5A”字样。
实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
在a 、b 两点间先后接入不同阻值的定值电阻,闭合开关,移动滑片P ,使电压表示数为2.5V ,读出电流表的示数。
