铁塔公司低成本室分解决方案探讨

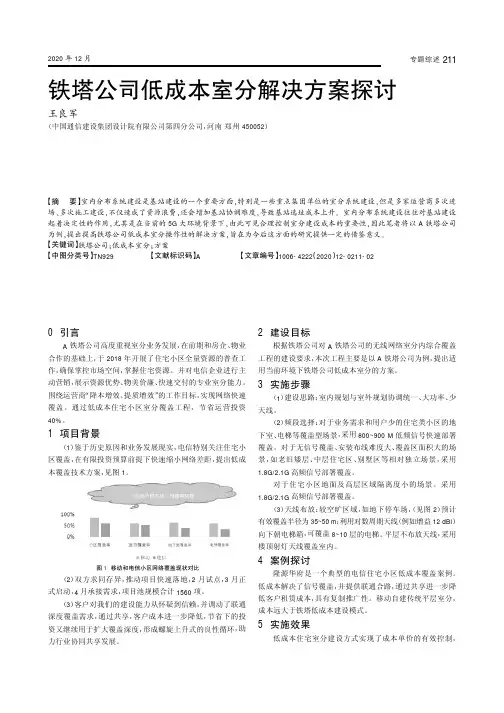

2020年12月铁塔公司低成本室分解决方案探讨王良军（中国通信建设集团设计院有限公司第四分公司，河南郑州450052）【摘要】室内分布系统建设是基站建设的一个重要方面,特别是一些重点集团单位的室分系统建设,但是多家运营商多次进场、多次施工建设,不仅造成了资源浪费,还会增加基站协调难度,导致基站选址成本上升。
室内分布系统建设往往对基站建设起着决定性的作用,尤其是在当前的5G 大环境背景下,由此可见合理控制室分建设成本的重要性,因此笔者将以A 铁塔公司为例,提出提高铁塔公司低成本室分操作性的解决方案,旨在为今后这方面的研究提供一定的借鉴意义。
【关键词】铁塔公司;低成本室分;方案【中图分类号】TN929【文献标识码】A 【文章编号】1006-4222（2020）12-0211-020引言A 铁塔公司高度重视室分业务发展，在前期和房企、物业合作的基础上，于2018年开展了住宅小区全量资源的普查工作，确保掌控市场空间，掌握住宅资源。
并对电信企业进行主动营销，展示资源优势、物美价廉、快速交付的专业室分能力。
围绕运营商“降本增效、提质增效”的工作目标，实现网络快速覆盖。
通过低成本住宅小区室分覆盖工程，节省运营投资40%。
1项目背景（1）鉴于历史原因和业务发展现实，电信特别关注住宅小区覆盖，在有限投资预算前提下快速缩小网络差距，提出低成本覆盖技术方案，见图1。
（2）双方求同存异，推动项目快速落地，2月试点，3月正式启动，4月承接需求，项目池规模合计1560项。
（3）客户对我们的建设能力从怀疑到信赖，并调动了联通深度覆盖需求，通过共享，客户成本进一步降低，节省下的投资又继续用于扩大覆盖深度，形成螺旋上升式的良性循环，助力行业协同共享发展。
2建设目标根据铁塔公司对A 铁塔公司的无线网络室分内综合覆盖工程的建设要求，本次工程主要是以A 铁塔公司为例，提出适用当前环境下铁塔公司低成本室分的方案。
3实施步骤（1）建设思路：室内规划与室外规划协调统一、大功率、少天线。
