ProE选取操作
proe教程
Pro/E教程1. 介绍Pro/ENGINEER（简称Pro/E）是Parametric Technology Corporation（PTC）开发的一款三维制图软件。
它是一种基于参数化建模的CAD/CAM/CAE软件，可用于设计、制造和分析产品。
Pro/E具有功能强大的模型创建、组件装配、图纸制作和模拟分析功能，被广泛应用于机械工程、汽车工程、航空航天工程等领域。
本教程将介绍Pro/E软件的基本操作和主要功能，旨在帮助初学者快速上手并掌握基本的建模技能。
2. 安装和启动Pro/E首先，我们需要下载并安装Pro/E软件。
以下是安装Pro/E的步骤：1.登录PTC官方网站并下载Pro/E软件安装包。
2.打开安装包，按照安装向导的指示完成安装。
3.安装完成后，双击桌面上的Pro/E图标启动软件。
3. 界面介绍Pro/E的主界面由以下几个主要部分组成：•菜单栏：包含各种功能菜单，如文件、编辑、工具等。
•工具栏：常用的工具按钮，如绘图工具、选择工具等。
•图形视图窗口：显示三维模型和二维图纸等。
•特征树：显示构建模型的特征树，可以通过特征树对模型进行编辑和管理。
•属性栏：显示当前选择对象的属性和设置。
4. 建立基本几何实体在Pro/E中，我们可以通过各种方法创建基本几何实体，如点、线、面和体。
以下是一些常用的建模工具和操作：•绘制线段：选择“绘图工具栏”中的“线段”按钮，然后在图形视图窗口中点击两个位置，即可绘制一条线段。
•创建圆形：选择“绘图工具栏”中的“圆”按钮，然后在图形视图窗口中点击圆心和半径位置，即可创建一个圆。
•绘制矩形：选择“绘图工具栏”中的“矩形”按钮，然后在图形视图窗口中点击两个对角线位置，即可创建一个矩形。
•构建挤压体：选择“挤压”工具，然后选择一个封闭的轮廓曲线和挤压方向，即可创建一个挤压体。
5. 组件装配Pro/E提供了强大的组件装配功能，可以将多个零件组合成一个完整的产品。
以下是一些常用的组装操作：•创建新装配：选择“装配”工作空间，然后点击“新建装配”按钮，可以创建一个新的装配文件。
第2章 ProE4.0 基本操作
第2章Pro/ENGINEER Wildfire 4.0基本操作Pro/ENGINEER软件拥有十分友好的窗口式操作界面，其大量的操作与通常的窗口式软件相似。
但是，Pro/ENGINEER作为一款专业性和系统性较强的设计软件，也有其自身独特的操作方法和操作技巧。
同时，Pro/ENGINEER Wildfire 4.0作为目前Pro/ENGINEER的最高级版本，其相对于以往的版本进行了比较全面的改进和提升，使得操作更加方便、快捷，更具人性化，拥有更多灵活的操作技巧。
本章将会向读者简要介绍一些Pro/ENGINEER Wildfire 4.0的基本操作方法与操作技巧，主要包括工作目录的设置、文件的基本操作、基准特征的操作、鼠标的操作、层的操作和视图的操作等。
在Pro/ENGINEER中这些操作方法和技巧都比较基础，也比较简单，必须熟练掌握，只有熟练应用这些基本操作，才能在后面章节的学习中得心应手。
下边给读者介绍Pro/ENGINEER Wildfire 4.0的基本操作方法。
本章学习目标：●熟练Pro/ENGINEER Wildfire 4.0的文件操作●熟练Pro/ENGINEER Wildfire 4.0的基本特征操作●熟悉Pro/ENGINEER Wildfire 4.0的鼠标和层的操作●熟悉Pro/ENGINEER Wildfire 4.0的视图操作2.1 Pro/ENGINEER Wildfire 4.0文件操作Pro/ENGINEER的建模操作是基于文件的，在新建文件时必须指定文件类型。
要想熟练使用这款设计软件，清楚软件的文件操作流程是非常有必要的。
Pro/ENGINEER 与Windows窗口风格的软件相似，都提供有文件菜单供用户执行新建、打开、保存和删除等文件操作。
2.1.1 设置工作目录工作目录是指存储Pro/ENGINEER文件的磁盘区域，通常将配置文件存储在工作目录中。
读者应该养成一个好习惯，在启动Pro/ENGINEER后，新建Pro/ENGINEER 文件前，将系统默认的工作目录改变到用户设定的工作目录中，这样，相关的Pro/ENGINEER文件会保存在同一个文件夹中，便于文件管理和操作。
ProE入门教程
Pro/E选取操作可以使用各种操作选取项目（几何和基准）。
下表列出了主要的选取操作：操作说明单击选取单个的项目以添加到选项集或工具收集器中。
双击激活“编辑”模式使您能够更改所选项目的尺寸值或属性。
注意：有关特征工具内的操作，请参阅工具的文档。
按CTRL 键并单击（按住CTRL 键同时单击）选取要包括在同一选项集或工具收集器中的其它项目。
清除所选项目并从选项集或工具收集器中删除它。
按CTRL 键并双击（按住CTRL 键同时双击）将双击和按CTRL 键并单击组合为一个操作。
注意：有关特征工具内的操作，请参阅工具的文档。
按SHIFT 键并单击（按住SHIFT 键同时单击）选取边和曲线后，激活链构建模式。
选取实体曲面或面组后，激活曲面集构建模式。
右键单击激活快捷菜单。
按SHIFT 键并右键单击（按住SHIFT 键同时右键单击）根据所选的锚点查询可用的链。
Pro/E野火版中的控制柄控制柄是用于在图形窗口中处理数据的图形对象。
也可将控制柄捕捉至现有的几何参照，或用户定义的栅格增量。
对几何的更改可动态显示在图形窗口中。
可以沿2D 或3D 轨迹拖动控制柄。
复制控制柄在“倒圆角”、“拔模”、“延伸”、“偏移曲线”、“基准点”特征创建和“基准点偏移坐标系”工具中，通过复制控制柄可以增强操作几何的能力。
通过复制控制柄，可将特征类型从恒定变为可变或者添加另一个半径或点。
通过移动拖动器并按下SHIFT 键或CTRL 键，可以更改控制柄行为。
SHIFT 键- 激活“捕捉”机制（如可用）。
CTRL 键- 激活“复制”机制（如可用）。
Pro/E中的拖放操作Pro/ENGINEER 允许将文件从浏览器、其它Pro/ENGINEER 进程和Windchill 解决方案移动到图形窗口和模型树。
当文件拖动到可接受的目标时，指针发生变化，表示该对象可放置在此处。
也可从浏览器和Pro/ENGINEER 导航器拖动链接，放到嵌入式的Web 浏览器中。
proe教程
proe教程ProE（Pro/ENGINEER）是一种三维CAD（Computer-Aided Design，计算机辅助设计）软件，被广泛应用于工程设计和制造领域。
它具有强大的建模和分析功能，可以帮助工程师快速准确地完成产品设计和开发的各个阶段。
以下是一些ProE的基础教程，旨在帮助初学者快速掌握软件的基本操作和常用工具。
1. 创建新零件（Creating a New Part）要创建新的零件文件，可以按照以下步骤进行操作：- 打开ProE软件，在主界面上选择"File"菜单，然后点击"New"。
- 在弹出的对话框中，选择"Part"选项，然后点击"OK"。
- 选择适当的单位系统和模板，然后点击"OK"。
- 这样就进入了零件编辑模式，可以开始进行建模操作了。
2. 绘制基本几何体（Creating Basic Geometry）ProE提供了多种绘制基本几何体的工具，如直线、圆、矩形等。
可以通过以下步骤进行操作：- 在绘图工具栏上选择合适的工具，例如绘制直线。
- 点击开始绘制的位置，然后移动鼠标，绘制直线的路径。
- 完成绘制后，点击鼠标右键结束操作。
3. 操作和编辑几何体（Manipulating and Editing Geometry）ProE提供了多种操作和编辑几何体的功能，如移动、旋转、缩放等。
可以按照以下步骤进行操作：- 选择需要操作或编辑的几何体。
- 在编辑工具栏上选择合适的工具，例如移动工具。
- 按照提示进行操作，如选择移动的方向和距离。
- 完成操作后，点击鼠标右键结束操作。
4. 应用约束和尺寸（Applying Constraints and Dimensions）ProE提供了多种约束和尺寸工具，可以帮助设计师控制几何体的形状和尺寸。
可以按照以下步骤进行操作：- 选择需要应用约束或尺寸的几何体。
第一章ProE基本操作
第一节 Pro/ENGINEER软件介绍
全相关性——Pro/E包含了基本模块、Assembly（装配）、 Detail（工程图）、Manufacture（制造）、Mold design （模具）等许多模块，所有模块的信息都是全相关的，所有 的工程文档都是基于同一个模型数据库。在整个设计开发过 程中的任一处改动，都能及时自动地反映到设计开发过程中 的其他相关环节，从而避免了由于数据不统一而引起的错误。
返回
表1-4 常见类型（模块）及其说明
类型 常用子类型 功能说明
缺省文件名
草绘 无 零件 实体 组件 设计 绘图 无
2D草图绘制
s2d####.sec.*
建立新的零件 建立新的装配体
prt####.sec.* asm####.asm.*
#:系统 提供 的编 号；
*：版本 号
建立工程图
drw####.drw.*
第三节 Pro/E基本操作练习
2．设计模型定位
在设计过程中，为了便于观察，需要不断地调整模型在 图形窗口中的显示位置，除了可以用本章课题2中介绍的方法 之外，Pro/E还提供了视图定向的其他方法：通过确定空间中 两个面的位置关系来对模型进行视图重新定位。例如，要将 模型视图从图1-8（a）的位置转化为图1-8（b）所示位置， 可以通过单击“视图”工具栏中“重定向视图” ，在视 图方向对话框（图1-9）中进行设置。具体步骤如下：

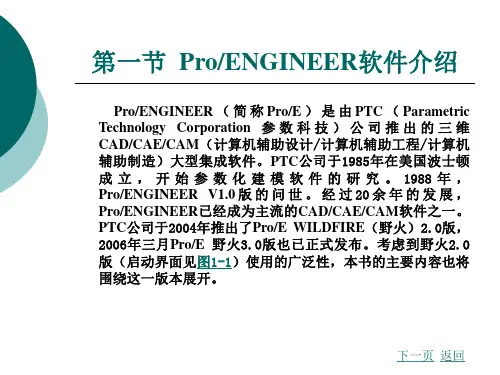

第一节 Pro/ENGINEER软件介绍
Pro/ENGINEER （ 简 称 Pro/E ） 是 由 PTC （ Parametric Technology Corporation 参 数 科 技 ） 公 司 推 出 的 三 维 CAD/CAE/CAM（计算机辅助设计/计算机辅助工程/计算机 辅助制造）大型集成软件。PTC公司于1985年在美国波士顿 成 立 ， 开 始 参 数 化 建 模 软 件 的 研 究 。 1988 年 ， Pro/ENGINEER V1.0 版 的 问 世 。 经 过 20 余 年 的 发 展 ， Pro/ENGINEER已经成为主流的CAD/CAE/CAM软件之一。 PTC公司于2004年推出了Pro/E WILDFIRE（野火）2.0版， 2006年三月Pro/E 野火3.0版也已正式发布。考虑到野火2.0 版（启动界面见图1-1）使用的广泛性，本书的主要内容也将 围绕这一版本展开。
第5章 proe 特征的操作
注意：子特征将随父特征一起隐含或删除
在模型树中或图形窗口选中特征，右击 →“隐含”或“删除” 或：编辑→ “隐含”或“删除” 恢复：隐含后看不到模型，应先调出，再恢复 设置→树过滤器→菜单：选择隐含的对象“√” →应用→确定 选择隐含的对象→右击：恢复
5.6 特征的简化 通过简化将零件上的一些特征隐藏起来。 应用场合： 1、通过包含或排除某些特征，简化模型的显 示。 2、通过明确“工作区”，简化模型的显示， 工作区内的模型被隐藏。 3、在模型显示中包括或不包括选中的面。 视图→ 视图管理器→简化表示→ 属性
二、修改特征名称 编辑→设置→菜单→名称 或：在模型树中双击特征
或：在模型树中选中特征，右击→重命名
三、移动基准面和坐标系注释文字 在模型树中选中特征，右击→移动基准标签 或：在图形窗口选中特征，右击→移动基准标签
5.2 重新定义存在的特征 重新定义特征的截面、参照等以改变特征的 创建。 在模型树中选中特征，右击→编辑定义 或：在图形窗口选中特征，右击→编辑定义 5.3 插入特征 在模型树中选中“在此插入”，按住左键， 拖移至插入处，然后建立新特征 或：编辑→特征操作→插入模式
第5章 特征的操作
Pro/E提供了一些修改和重定义特征的方法。 有以下内容： 修改模型的特征属性
重新定义存在的特征
在特征之间插入新的特征
特征排序的概念及使用意义 特征的隐含、恢复、删除的操作方法 特征的简化
5.1 修改模型的特征属性
一、特征只读
编辑→只读→菜单
选：选择该特征及以前特征为只读
特征号：输入特征序号，使该特征及以前特 征为只读 所有特征：使所有特征为只读 清除：撤消只读设置
5.4 特征排序
重新排列特征的生成顺序。但，父特征不能 移到子特征之后。 在模型树中选中要移动的特征，按住左键， 拖移至插入处。 或：编辑→特征操作→重新排序
proe操作界面及工作环境
06
Pro/Engineer应用实例
零件设计实例
总结词
通过实例展示Pro/Engineer在零件设计方面的应用，包括草图绘制、特征创建、参数 设置等。
详细描述
Pro/Engineer提供了强大的零件设计功能，通过实例展示如何使用草图绘制工具进行 二维轮廓设计，利用特征工具进行三维实体建模，以及如何设置参数和配置选项来控制
ProEngineer操作界面及工作环境
目录
• Pro/Engineer界面介绍 • Pro/Engineer工作环境 • Pro/Engineer基本操作 • Pro/Engineer参数设置 • Pro/Engineer模型创建流程 • Pro/Engineer应用实例
01
Pro/Engineer界面介绍
实用工具栏
包含测量、分析等实用工具的按钮。
自定义工具栏
用户可以根据自己的习惯和需求自定义工具栏。
浏览器面板
模型树
显示模型的层次结构，包括零件、组件和特征 等。
关系树
显示模型的关系，包括参数、关系和表达式等。
属性管理器
显示当前选定的对象属性，包括尺寸、材料等。
工作区
01
工作区是用户进行建模操作的主 要区域，可以显示模型的3D效果 图和2D工程图。
配置选项
通过配置管理器可以设置Pro/Engineer的各种选项，以满足特 定的工作需。
配置管理
可以创建多个配置，以适应不同的设计需求，方便用户切换和管 理。
层管理器
层管理器
用于管理模型的层，以便对不同层上的对象 进行组织和编辑。
ProE常用快捷键大全
Pro/E常用快捷键大全
Pro/E是3D产品设计的行业标准，软件功能强大，它融合了零件设计、钣金设计、装配、模具开发加工等功能于一体，Pro/E软件本身没有较多系统默认的快捷键，，但是为了我们学习与操作过程中的便利，我们可以自己的需求制作自己的快捷键，下面是一些系统通用快捷键总结和其他快捷键制作方法。
通用快捷键：
1、文件类相关快捷键
打开文件【Ctrl】+【O】
新建文件【Ctrl】+【N】
保存文件【Ctrl】+【S】
打印文件【Ctrl】+【P】
2、操作类相关快捷键
草绘时全选【Ctrl】+【Alt】+【A】
后退【Ctrl】+【Z】
前进【Ctrl】+【R】
草绘时尺寸加强【Ctrl】+【T】
草绘时切换结构【Ctrl】+【G】
约束锁定【Shift】+【右键】
约束切换【Tab】
3、其他相关快捷键
删除特征【Delete】
查找【Ctrl】+【F】
回到缺省的视图模式【Ctrl】+【D】
屏幕刷新【Ctrl】+【R】
窗口激活【Ctrl】+【A】
其他快捷键制作方法：
工具→映射键→新建→录制
以上就是对于Pro/E快捷键的总结，大家可以根据自己的需求，对快捷键进行制作，方便学习Pre/E软件。
proe操作步骤
模具设计操作步骤初始准备工作：将需要分型的零件放在指定文件夹内，设定工作目录指向该文件夹。
1.新建模具文件：“新建”→“制造”→“模具型腔”→“选择公制模板”2.调入模具参考零件：“模具模型”→“装配”→“参照模型”→“选择参考零件”→“放置参考零件”3.创建毛坯模型：“创建”→“工件”→“自动”（或者手动）→“选择坐标原点MOLD_DEF_CSYS”→“输入偏距值”4.设置收缩率：“收缩”→“按尺寸”（或者按比例）→“输入收缩值”5.设置分型面：“分型面”→“创建”→“增加”→“是用复制、拉伸、选择等方法添加分型面”6.设置浇注系统：“特征”→“型腔组件”→“实体”→“切减材料”→“模具”→“流道”7.拆模：“模具体积块”→“分割”→“选择分割形式、对象”→“选择分型面”→“输入上下模名称”8.生成模具零件：“模具元件”→“抽取”→“全部选择”9.生成铸件：“铸模”→“创建”→“输入名称”→“确定”10.开模仿真：“模具进料孔”→“定义间距”→“定义移动”→“选择移动的零件”→“确定”→“选择移动的参考面”→“输入移动距离”→“完成”Plastic.prt分型首先设置工作目录，将plastic.prt零件移至文件夹下。
1.“模具模型”→“装配”→“参照模型”→“缺省”→“确定”2.“创建”→“工件”→“手动”→“输入名称”→“定位缺省基准”→“对齐坐标系与坐标系”→“确定”→“选取MOLD_DEF_CSYS”3.“加材料”→“完成”→“放置（在左下角）”→“选DTM2为绘图平面”→“绘制长300，宽250的矩形”→“双侧拉伸400”→“完成”4.设置收缩率：“收缩”→“按尺寸”→“比率0.005”回车键→“完成”5.“分型面”→“创建”→“输入名称”→“增加”→“复制”→“完成”→“鼠标右键切换，左键确定”，重复选择注意按住ctrl键→“确定”→“延拓”→“沿方向”→“完成”→“选择刚才复制的曲面边”→“完成”→“选择延伸的终止面”→“完成”→重复以上操作，完成完整分型面6.“模具体积块”→“分割”→“保持默认，完成”→“选择分型面”→“确定”→“确定”→“输入上下模名称”7.“模具元件”→“抽取”→“全部选择”→“确定”→“完成”8.“铸模”→“创建”→“输入名称”9.“模具进料孔”→“定义间距”→“定义移动”→“选取上模”→“确定”→“选取上表面”→“输入750”→“完成”；“定义间距”→“定义移动”→“选取下模”→“确定”→“选取下表面”→“输入300”→“完成”；10.创建流道：“特征”→“型腔组件”→“实体”→“切减材料”→“旋转”→“完成”→“位置”→“定义”→“选取MOLD_FRONT平面”→“选工件上表面为参照”→“绘制上端直径为10mm，锥度3°的锥形”→“相交”→“取消自动更新，移除下模”→“完成”→“再生”。
proe1基本操作
视图菜单： 提供了选项用于定制模 型显示方式和视图控制
工具菜单：提供一些外部工具，另外常用的工 作环境设置也在该工具条选项中 插入菜单：提供了当前工作台所有的工具
小节目录 章目录
|
27
PDF 文件使用 "pdfFactory Pro" 试用版本创建
Pro/E界面与工作环境
|
章目录
24
Pro/E界面与工作环境
Pro/E用户界面介绍
Pro/E具有友好的用户界面和方便的操作模式。
主菜单 特征工具栏 工具栏 创建绘图区
模型树
特征操作面板
提示信息区 小节目录
PDF 文件使用 "pdfFactory Pro" 试用版本创建
|
章目录
25
Pro/E界面与工作环境
|
章目录
17
Pro/E软件介绍
Pro/E作品图片
作品展示——大力钳装配
小节目录
PDF 文件使用 "pdfFactory Pro" 试用版本创建
|
章目录
18
Pro/E软件介绍
Pro/E作品图片
作品展示——手机装配
小节目录
PDF 文件使用 "pdfFactory Pro" 试用版本创建
小节目录
PDF 文件使用 "pdfFactory Pro" 试用版本创建
|
章目录
3
Pro/E软件介绍
Pro/E软件简介
Pro/ENGINEER(简称Pro/E)是美国参数技术公司（PTC）推出的新一代CAD/CAM/CAE软件，它具 有强大的功能，成为了当今世界最为流行的CAD软件之一，被广泛应用于航空航天、汽车制造、造 船、机械制造、电子、电器及消费品行业。
PROE操作步骤
PRO-E模具设计具体操作步骤1：加载参照模型执行【文件-新建】命令，在【新建】对话框类型栏内选择【制造-模具型腔】并在【名称】文本框内输入shuibei,取消【使用缺省模板】的勾选，点击【确定】按钮，如图。
定位参照零件执行菜单管理器中的【模具】【模具模型】【定位参照零件】命令系统将同时弹出【布局】对话框和【打开】对话框，在【打开】对话框中选取shuibei.prt作为模具的参照零件，单击【打开】按钮在【创建参照模型】对话框中，输入参照模型的名称：SHUIBEI -REF,单击[确定]按钮 在【布局】对话框中单击【参照模型起点与定向】栏内的符号如图系统弹出另一个Pro/E图形窗口，如图所示零件的方位不正确，要求参照模型的Z轴与开模方向一致，因此需要重新定位⏹执行菜单管理器中的【坐标系类型】【动态】命令，如图接着，屏幕上会弹出【参照模型方向】对话框，选择绕Y轴旋转，将旋转角度设置为-90度，单击【确定】按钮，如图⏹参照【布局】对话框中单击【预览】按钮，发现参照模型的方位已经发生了变化，如图所示，PULL-DIRECTION双箭头所示方向为开模方向，MAIN-PARTING-PLN为主分型基准面，它应该与塑料之间的分型面垂直模型布局可以选择单一布局⏹单击【预览】按钮，图形窗口将显示布局成功的参照模型，如图2应用收缩⏹单击菜单管理器中的【模具】-【收缩】命令，系统将提示用户选择对象，在图形中任选一个按钮参照模型。
接着，依次单击菜单管理器中【收缩】-【按尺寸】-【所有尺寸】如图3增加毛坯工件依次单击菜单管理器中的【模具】-【模具模型】-【创建】-【工件】-【手动】命令如图在【创建】选项中选择【创建特征】，点击【确定】按钮依次点击【实体】，【加材料】【拉伸】【实体】在点【确定】按钮在草绘平面中草绘毛坯工件再点击对号按钮，点击【完成】，如下图4设计分型面单击菜单栏中的【插入】-【模具几何】-【分型曲面】点击【编辑】菜单下的【阴影曲面】再点击【确定】，如图5分割体积块⏹选择菜单栏中的【编辑】【分割】，选择【两个体积块】【所有工件】-【完成】⏹窗口会要求选取分割曲面此时选择之前创建好的分型面。
PROE教程快速上手-操作大全
PROE教程快速上手-操作大全Ctrl+左键放大或缩小Ctrl+右键移动Ctrl+中键旋转首先设置工作目录一.拉伸特征特征—创建---实体---完成---单侧（或双侧）---完成---选择一个草绘平面（在绘图区选择）---选择一个方向（正向或反向）---选一个参考平面（此平面必须与绘图平面垂直）---画一个封闭的截面（此截面不可少线.多线,修改其中的尺寸线可用鼠标左键双击数据）---点击对号---盲孔---完成---输入深度数值---点击对号---确定.1.重定义(如果画完模型后要修改其中的参数可应用重定义)从目录树中左键点击要修改的步骤---点右键---重定义—用左键选择要修改的步骤(如截面)---定义---草绘---进入草绘状态可进行修改---点击对号---确定2选择参照步骤在目录表中点击草绘---参照—再选择参照的图元.二.旋转特征特征---创建---加材料---旋转---完成---单/双侧---完成---选择草绘平面---选择方向---选择参考平面---进入草绘状态—首先绘制一条中心线,然后绘制一个封闭的旋转截面(截面必须在中心轴的一侧)---点击对号---输入旋转角度---完成---确定1.镜像特征特征---复制---镜像---完成—选择要镜像的特征---完成---选择镜像面---完成三.扫描特征特征---创建---加材料---扫描---完成---草绘轨迹---选择草绘平面—选择方向---选择参考平面---绘制一条轨迹线---完成---完成---在两条高亮显示的蓝线处绘制截面---点击对号---确定1.倒角:特征---创建---倒角---边---选择倒角方式---输入数值---选择对号---选择要倒角的边---完成---完成参考---确定.2.旋转复制:特征---复制---移动---完成---选择要复制的特征---完成---旋转---轴/曲线/边---选择一个轴---正向---输入角度值---点击对号---完成移动—完成---确定3.平移复制特征---复制---移动---完成---选择要复制的特征---完成---平移---选择一个相对的要平移的面---选择方向---输入偏距值---点对号---完成移动---完成---确定.(注:独立与从属的关系是用独立命令生成后的特征与原特征没有关系;从属生成的特征两者想关联.)四.混合特征(所有截面线段数量必须相等)1.平行特征—创建---加材料---混合---完成---平行---完成---直的---完成---选择一个绘图平面---选择方向---选择参考平面—绘制一个截面---特征工具---切换截面---再绘制另一个截面---点击对号---输入深度---确定2.旋转(绕Y轴旋转一个角度)特征---创建---加材料---混合---旋转---完成---完成---选择一个草绘平面---选择方向---选择参考平面---绘制一个封闭剖面+坐标系---点击对号---输入旋转角度---点击对号---再绘制一个剖面+坐标系---点击对号---确定.3.一般(绕某.Y.Z轴分别旋转一个角度)特征---创建---加材料—一般---完成---完成---选择一个绘图平面---选择方向—选择一个参考平面---绘制一个剖面+坐标系—点击完成---输入某轴旋转角度,输入Y轴旋转角度,输入Z轴旋转角度---点击确定---再绘制另一个剖面+坐标系---点击完成.---输入深度---点击对号---完成.五．高级特征1．螺旋扫描（常数的情况）特征---创建---加材料—高级—完成---螺旋扫描---完成---完成---选择草绘平面—选择方向---选择参考平面—进入草绘状态，首先绘制一个基准轴，再绘制扫描轨迹线---点击对号—输入节距值---点击对号---绘制弹簧剖面线---点击对号---确定。
PROE软件基本操作
三、Pro/E界面简介 1. 正确安装启动Pro/E后，将出现如图所示的界面：
2. 主菜单介绍 File(文件)：
单击在菜单栏中【新建】/【文件】选项或单击 按钮 ，弹出如图所示的【新建】对话框，该对话框包含 要建立的文件类型及其子类型。
2. 主菜单介绍 Edit(编辑)
View(视图)
2. 主菜单介绍 Insert (插入)
PROE软件基本操作
第一节 Pro/E造型软件的简介
一、 Pro/E的概况及特点
由成立于1985年的PTC(Parametric Technology Corporation)公司开发，1988年发行，是全方位的3D产 品开发软件，集成了零件设计、产品装配、模具开发、NC加工、钣金件设计、铸造件设计、造型设计、 逆向工程、自动测量、机构模拟、应力分析、产品数据库等功能于一体，也是基于Web的协作和柔性工程 解决方案，是三维CAD市场的领导者。2003年推出野火版。
Pro/E主要特点：
1) 参数化造型 2) 模块化结构 3) 3D实体模型 4)基于特征的实体建模 5)单一数据库及其全相关性
二、 Pro/E模块简介 1. 草绘模块 Pro/SKETCH
用于创建和编辑二维平面草图，是三维零件模型创建的基础。
2. 零件模块 Pro/PART 用于创建和编辑零件的三维实体模型，用户通过实体建模最终实现产品设计和生产的目的。
5. 图形文件删除与拭除
1）拭除（Erase）命令用来删除内存中的文件，即将窗口中的模型文件从内存中删除，但对已在硬 盘中存盘的文件内容仍然保留而不被删除。如果该模型正被其他模型调用，则无法将其删除。此项 操作有两种选择：
当前（Current）：将当前的窗口文件从内存中删除。 不显示（Not Displayed）：将不在任何窗口上，但存在于内存中的所有文件从内存中删除。
PROE草绘基本操作方法
PRO-ENGINEER野火版2.0草绘基本操作方法因为PRO-E的模型造型是建立在两维图形的基础上的，因此它的两维绘图方法就显得非常重要了。
为了将来三维造型更加方便，在介绍三维造型以前，先对草绘绘图（两维绘图）的方法以及相关的一些操作做一介绍：一）草绘的界面，1)当启用草绘工具条中目的管理器的时界面如下，这是常用缺省情况2)当不用草绘工具条中目的管理器的时界面如下，这时的绘图功能更强大，使用更灵活，但是唯一不足的地方是这时需要用户自己标注尺寸和约束等条件。
其右边出现一个弹出式菜单，用以代替工具条作为绘图使用。
下面依次介绍。
二）常用工具条，上工具条有些是两维和三维绘图共用工具条1)编辑工具：2)显示控制工具：有时为了保持图面整洁，设计中可以关闭一些要素，下面两个图就是采用显示控制工具条前后的一些变化。
实际设计中，使用者将根据自己的情况适时地打开或者关闭其中的一些显示元素是应用很多的工具条。
我们这里先熟悉它们的名称，至于其具体的使用方法，我们后面将结合实际绘图来具体的介绍。
但是应当说明，有些图标在两维绘图中是不可以使用的，例如“使用实体或边创建图元”，在两维绘图的时候，不可以使用的图标自动变为灰色，大家不要强行使用它或者变现为不解。
5）常用术语；软件使用过程中，有时要用到一些术语，这里提起给出定义，便于大家今后有共同的理解，三）设置绘图的环境草绘主菜单下，选择选项，系统弹出草绘器优先选项对话框，如图，它有三个选项卡，可以允许用户配置个性化的绘图环境。
1）设置显示参数2）设置约束参数3）定制屏幕工具四）基本图元的绘制绝大多数情况下使用默认的目的管理器来绘制二维图形，不仅方便而且当你更改了图元信息以后，系统能自动更新再生图元。
1）绘制点和坐标系：利用图标可以绘制点（左）和绘制参照坐标系（右）。
它主要为今后三维绘图中公共参照使用。
2）绘制直线：四种方式3）绘制圆：五种方式。
PROE操作说明
Por/E草绘基本指令操作方法一、基本指令1．目录：临时目录：文件→工作目录设定；永久目录：桌面Pro/E →右键→属性→起始目录设定，把要储存文件的地址复制在起始目录设定→应用→√。
2．鼠标功能：按住鼠标中键不放=移动屏幕；鼠标中键向前/向后→缩小/放大。
（草绘后缀名sec），按住中键：旋转；Shift+中键=移动。
3．Pro/E每次保存不会覆盖原来的文件，重新生产新文件后缀，文件→删除→旧文件；文件拭除：文件→拭除→当前（退出当前文件相当于清空内存）。
4．中心线的作用：1、用于表示圆的中心线，2、用于镜像、对称设置，3、用于对称约束及标注。
对象→对称命令→中心线。
5．矩形、圆及标注方法：矩形对角两点、圆的半径：→在圆上点一下→在圆外中键。
圆的直径：→在圆上快速点两下→在圆外中键。
圆弧的半径和直径与圆标注方法一样，弧长：起点→终点→圆上任意一点在圆外中键。
（总结：圆上快速单击一下是半径，快速两下是直径）。
6．倒圆角及椭圆形倒角：倒圆角命令→对象一→对象二（倒圆角是相交线）。
椭圆形倒圆角有两个半径。
7．样条曲线、点、参照坐标系：样条曲线双击：多点、曲率。
参照坐标系：主要用于扫描混合。
8．线性标注、对齐标注：对齐标注：→直线上一点→直线外中键。
水平/垂直标注→起点→终点→水平/垂直方向→中键。
9．对称标注：→起点→中心线→起点→在外中键。
10．角度的标注：→第一条线→第二条线→在角内/外中键。
11．整体修改尺寸：先全框选→修改尺寸命令→输入尺寸→回车√。
12．约束：水平、垂直、相切、点在线上、两端对称（起点→终点→中心线）、相等/平行（约束相等/平行命令→第一条线→第二条线）、13．文本：高度是文字高度。
14．调色板，有特殊图形。
15．修剪工具：→修剪段→画圆弧线。
打断余点16．缩放并旋转：在对称图标中。
17．锁定尺寸：选中已标注尺寸→长按右键→锁定（不在改变图形的尺寸）。
18．作图原则：先画定位尺寸，再画定性尺寸。
Proe5.0操作明细
画图第一步就是选定工作目录，命名后在进行下面的操作在打开文件的时候选择进行了相关路径，但是可能文件太多，可以选中一个文件单击右下角的预览即可看到文件的一个大致形状可以选上方一个含有AB的一个图标进行视角的切换1.单击鼠标中键确定，再单击回到原命令“选择”2.草绘时鼠标中键=抓手工具，鼠标中键=放大缩小；立体时Shift+鼠标中键=抓手工具、Ctrl+鼠标中键=原地放大缩小3.草绘图的文件后缀名是SEC，而且零件图名字一开始定了就无法再更改，4.多次保存后要删除旧版本，在完成后要拭除当前5.打开用“文件”——“打开”——相应文件6.中心线的作用：1.用于表示圆中心线；2.用于镜像、对称设置；3.用于对称约束及标注；操作手法：先选中要镜像的线——单击镜像命令——单击对称轴即可Proe5.0的中心线是平面图形某根线段的，几何中心线是几何体的eg：在做旋转时，中心线被默认为是要旋转的草图，几何中心线可以做旋转中心，中心线就不行。
7.灰色的是弱尺寸,黄色的尺寸是强尺寸，如果想要变成弱尺寸则可点选尺寸，按删除。
要标注的时候首先要单击鼠标让命令回到选择命令才可以进行标注。
8.画圆的时候默认是圆的直径，若想改成圆弧/圆的半径标注，则可以单击右侧“标注”命令按钮——单击要标注的圆边——在圆的外面按鼠标中键；直径标注则在选取标注圆的时候双击圆边，其余一样。
画与三条直线相切的圆弧的时候单击相应的命令——按住ctrl选择三条直线【需要注意的是第一次点击和第二次点击的直线将会是圆弧的始末点】另外画同心圆同心圆弧的时候只要单击相应命令，选中一个对象，直接移动鼠标就可以9.标注圆弧的弧长：选中标注——点选两个端点——点击圆弧线上任意一点——在圆弧外面按中间确定10.样条曲线的绘制：依次单击几个点，然后后一个点来控制前一段样条曲线的走势，可以移动其关键点来调节，如果满足不了要求就可以双击样条线出来几个选项框，用多边形或者曲率来控制样条线的走势11.标注斜线的真实尺寸：单击标注命令——单击线段——线外面单击鼠标中键；标注斜线的水平/垂直尺寸：单击标注命令——单击选中线段起始点——在点所对应的水平/垂直线方向上（不要靠线太近，不然就成了真实尺寸）单击鼠标中键；12.对称标注（关于中心线对称）：先按住ctrl键依次选中尺寸，然后镜像，然后标注对称的那个线段，方法一：点击“标注”——选首尾端——线外中间确定；方法二：点击标注——点选起始点——点选中心线——点选起始点——外面按中键13.角度标注：单击标注，依次单击线一、线二——要标注角度的区域单击中键14.集体修改尺寸值：先框选所要修改的尺寸——单击“修改尺寸”——依次修改弹出对话框中的尺寸，按enter可以进行下一个尺寸的编辑15.画图的时候可以用“约束”按钮来调整线段，一条线段需要使其关于一条中心线对称，则可以选择相关的约束——点选这条线的始末点再单击中心线即可【一定得是中心线，只有中心线才能使用对称】，如果想去除约束，eg：选中T（相切）使其变成红色，单击右键选择删除即可。
proe5.0教程
ProE 5.0教程介绍ProE是Parametric Technology Corporation（PTC）开发的一款三维计算机辅助设计（CAD）软件。
ProE 5.0是ProE软件系列的一个版本，提供了一系列工具和功能，帮助用户进行产品设计和工程分析。
本教程将介绍ProE 5.0的基本功能和操作，适用于初学者和希望了解ProE 5.0的人士。
安装要安装ProE 5.0，您需要按照以下步骤进行操作：1.下载ProE 5.0安装程序。
2.运行安装程序，并按照提示进行安装。
3.在安装过程中，您需要提供许可证文件。
请确保您已获得许可证文件，并在安装时正确输入。
基本界面一旦安装完成，您可以打开ProE 5.0并进入其主界面。
下面是ProE 5.0主界面的要素：1.菜单栏：包含各种菜单选项，用于访问不同的功能和工具。
2.工具栏：包含常用工具按钮，提供快速访问常用功能。
3.图形窗口：用于显示三维模型和操作对象。
4.操作区：显示当前选定对象的属性和操作面板。
创建模型下面是ProE 5.0中创建模型的基本步骤：1.打开ProE 5.0并创建一个新的零件文件。
2.选择适当的绘图工具，如绘制线条、绘制圆等。
3.在图形窗口中使用选定的绘图工具创建模型。
4.在操作区中设置模型的属性，如尺寸、材料等。
5.保存模型并进行进一步操作，如修改、组装等。
修改和编辑模型ProE 5.0提供了丰富的修改和编辑功能，使用户能够对已经创建的模型进行修改和改进。
以下是一些常用的修改和编辑操作：1.编辑尺寸：可以通过更改模型的尺寸来调整其外观和大小。
2.添加特征：可以通过添加特征如孔、槽等来改变模型的几何形状。
3.删除特征：可以删除不需要的特征，从而改变模型的几何形状。
4.移动和旋转：可以移动和旋转模型的组成部分，以适应不同的设计要求。
组装模型ProE 5.0提供了组装功能，使用户能够将多个模型组合在一起创建更复杂的装配。
以下是组装模型的基本步骤：1.打开一个零件文件作为装配的基准模型。
PROE操作说明全部
Por/E草绘基本指令操作方法一、基本指令1．目录：临时目录：文件→工作目录设定；永久目录：桌面Pro/E →右键→属性→起始目录设定，把要储存文件的地址复制在起始目录设定→应用→√（参照十一、6说明）。
2．鼠标功能：按住鼠标中键不放=移动屏幕；鼠标中键向前/向后→缩小/放大。
（草绘后缀名sec），按住中键：旋转；Shift+中键=移动。
3．Pro/E每次保存不会覆盖原来的文件，重新生产新文件后缀，文件→删除→旧文件；文件拭除：文件→拭除→当前（退出当前文件相当于清空内存）。
4．Pro/E零件图转化为JPG格式：文件→保存副本→类型→选JPG→重新命名。
5．中心线的作用：1、用于表示圆的中心线，2、用于镜像、对称设置，3、用于对称约束及标注。
对象→对称命令→中心线。
6．矩形、圆及标注方法：矩形对角两点、圆的半径：→在圆上点一下→在圆外中键。
圆的直径：→在圆上快速点两下→在圆外中键。
圆弧的半径和直径与圆标注方法一样，弧长：起点→终点→圆上任意一点在圆外中键。
（总结：圆上快速单击一下是半径，快速两下是直径）。
7．倒圆角及椭圆形倒角：倒圆角命令→对象一→对象二（倒圆角是相交线）。
椭圆形倒圆角有两个半径。
8．样条曲线、点、参照坐标系：样条曲线双击：多点、曲率。
参照坐标系：主要用于扫描混合。
9．线性标注、对齐标注：对齐标注：→直线上一点→直线外中键。
水平/垂直标注→起点→终点→水平/垂直方向→中键。
10．对称标注：→起点→中心线→起点→在外中键。
11．角度的标注：→第一条线→第二条线→在角内/外中键。
12．整体修改尺寸：先全框选→修改尺寸命令→输入尺寸→回车√。
13．约束：水平、垂直、相切、点在线上、两端对称（起点→终点→中心线）、相等/平行（约束相等/平行命令→第一条线→第二条线）、14．文本：高度是文字高度。
15．调色板，有特殊图形。
16．修剪工具：→修剪段→画圆弧线。
打断余点17．缩放并旋转：在对称图标中。
proe基本操作命令
工字模（I-type），都含有凸出的工字板和底板，且导柱被工字板所盖；直身模（H-type），无工字板，底板不凸出，和模座齐平；直身模加面板（T-type），也有工字板，但和模座齐平。
模具刚SKD11,通用的高耐磨性冷作模具钢，具有良好的淬透性。
化学成分：C,Si,Mn,P,S,Ni,Cr,W,Mo,V,Co……AI-2023-A40-B30-C70【窗口】Pro/E提供的10种类型的功能模块：a.草绘：建立2D草绘文件，扩展名为.secb.零件：建立3D零件模型文件，扩展名为.prt.xc.组件：建立3D模型安装文件，扩展名为.asm.xd.制造：NC加工程序制作，模具设计，扩展名为.mfg.xe.绘图：建立2D工程图，扩展名为.drwf.格式：建立2D工程图的图纸格式，扩展名为.frmg.报表：建立模型报表，扩展名为.reph.图表：建立电路，管路流程图，扩展名为.dgmi.布局：建立产品组装布局，扩展名.layj.标记：注解，扩展名为.mrk。
pro/e中还提供保存文件的副本，相当于输出文件，因此在pro/e 中经常用保存副本把文件导出成其他软件的文件格式，如meu,jpg 等。
Delete(所画中心线和指定的参照也可以被删除，而软件界面所给工具不可以)插入→共享数据→自文件（dxf），形成输入特征标识Pro/E基本建模及曲面编辑命令：1）【拉伸】一个平面上的二维截面沿其垂直方向拉伸生成的图形称为拉伸特征。
插入→拉伸→放置→定义草绘。
种类分为拉伸为实体、曲面两种。
拉伸深度可以定义数字，也可拉伸到选定的点、曲线、平面或曲面，又可对称拉伸。
去除材料。
加厚草绘。
属性：拉伸_x（自动生成的名字，可以自定义）。
2）【旋转】一个平面上的截面绕一个轴旋转生成的图形称为旋转特征。
插入→旋转→位置→定义草绘。
在草绘环境中绘制一条中心线（内部CL）和一个截面。
注意：旋转轴与截面图形应处在同一平面内；旋转特征的草绘图应位于旋转轴单侧，且不能自相交。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Pro/E选取操作可以使用各种操作选取项目（几何和基准）。
下表列出了主要的选取操作：操作说明单击选取单个的项目以添加到选项集或工具收集器中。
双击激活“编辑”模式使您能够更改所选项目的尺寸值或属性。
注意：有关特征工具内的操作，请参阅工具的文档。
按CTRL 键并单击（按住CTRL 键同时单击）选取要包括在同一选项集或工具收集器中的其它项目。
清除所选项目并从选项集或工具收集器中删除它。
按CTRL 键并双击（按住CTRL 键同时双击）将双击和按CTRL 键并单击组合为一个操作。
注意：有关特征工具内的操作，请参阅工具的文档。
按SHIFT 键并单击（按住SHIFT 键同时单击）选取边和曲线后，激活链构建模式。
选取实体曲面或面组后，激活曲面集构建模式。
右键单击激活快捷菜单。
按SHIFT 键并右键单击（按住SHIFT 键同时右键单击）根据所选的锚点查询可用的链。
Pro/E野火版中的控制柄控制柄是用于在图形窗口中处理数据的图形对象。
也可将控制柄捕捉至现有的几何参照，或用户定义的栅格增量。
对几何的更改可动态显示在图形窗口中。
可以沿2D 或3D 轨迹拖动控制柄。
复制控制柄在“倒圆角”、“拔模”、“延伸”、“偏移曲线”、“基准点”特征创建和“基准点偏移坐标系”工具中，通过复制控制柄可以增强操作几何的能力。
通过复制控制柄，可将特征类型从恒定变为可变或者添加另一个半径或点。
通过移动拖动器并按下SHIFT 键或CTRL 键，可以更改控制柄行为。
SHIFT 键- 激活“捕捉”机制（如可用）。
CTRL 键- 激活“复制”机制（如可用）。
Pro/E中的拖放操作Pro/ENGINEER 允许将文件从浏览器、其它Pro/ENGINEER 进程和Windchill 解决方案移动到图形窗口和模型树。
当文件拖动到可接受的目标时，指针发生变化，表示该对象可放置在此处。
也可从浏览器和Pro/ENGINEER 导航器拖动链接，放到嵌入式的Web 浏览器中。
图形窗口Pro/ENGINEER 文件可从嵌入式的Web 浏览器、独立浏览器或文件管理器放在图形窗口中。
注意：Internet Explorer 浏览器必须为5.5 和更新版本。
Netscape Navigator 必须为6.0 和更新版本。
当激活“文件夹导航器”时，可从嵌入式Web 浏览器中拖动Pro/ENGINEER 元件，并将其放在图形窗口中。
元件在单独的窗口中打开，除非将其放置活动组件中。
缺省情况下，将元件放置在组件中时，Pro/ENGINEER 试图自动放置该元件。
如果不能自动装配元件，会打开“元件放置”(Component Placement) 对话框，用于选取参照，并将零件约束在组件中。
如果要选择装配该元件或在新窗口中将其打开，请将配置选项autoplace_single_component 设置为no。
设置为no 后，会打开“确认检索”(Confirm Retrieval) 对话框，显示要在单独窗口中打开或添加到组件中的元件。
有关将元件放置在组件中的详细信息，请参阅Pro/ASSEMBLY 的帮助文件。
可将.zip 文件拖动到图形窗口中。
“文件打开”(File Open) 对话框打开，显示 .zip 中的文件。
单击“文件打开”(File Open) 对话框中的Pro/ENGINEER 文件将其打开。
模型树可将元件拖放到“模型树”中。
如果组件已打开，则所放下的元件并未放入其中。
要放置元件，从“模型树”快捷菜单单击“编辑定义”(Edit Definition)。
搜索导航器如果连接到Windchill 服务器，会在嵌入式Web 浏览器中列出文件。
可将文件从“搜索”浏览器中的“数字”窗口拖放到图形窗口中。
会在嵌入式Web 浏览器中打开有关该对象的详细资料页。
然后，可将零件或组件从浏览器拖动到图形窗口。
1．将PRO/E的图形放到word文档里方法一：先在Pro/E中在线框模式（在绘图模式下也可以）下直接另存为＊.CGM文件，然后在WORD中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图方法二：直接使用抓图软件（如HyperSnap-DX）抓图，朔椒ㄊ屎喜噬 牡阄煌?2．POR/E渲染用自定义图片视图＞颜色和外观（野火版）中3．如何将Pro/E中的零件调入3D MAX中进行渲染先将零件输出为igs文件（方法为File > Save a Copy > 出现Save a Copy 对话框，在type栏中选择IGES(*.igs)在3D MAX中调入igs文件进行渲染4．渲染功能野火版的使用了CDRS相同的渲染引擎，效果好多了；渲染功能在View > Model Setup > PhotoRender改变零件中的实体或曲面的颜色功能在View > Model Setup > Color and Appearance5．关联视图view->Relate View ，点选视图，点选需要关联的Item。
6．创建打死边Wall。
Sheetmetal---Wall---Extrude---use radius，一：使用钣金件内侧边拉伸建立特征，其inside radius必需为0；二：使用钣金件外侧边拉伸建立特征，其inside radius必需为0；要画外侧轮廓线。
7．创建压边先切除缺口；Sheetmetal---Wall---Extrude---use radius在切除边上拉伸特征。
inside radius 设为0。
8. 翻孔攻丝打底孔；Sheetmetal---Wall---Swept-.>Use Radius 草绘翻孔高度直线；定义Radius；Cosmetics---Thread，注意选择翻孔上来的直孔璧。
9. 修改Partial view或detail view的显示边界View-〉Modify View-〉Boundary；10. 将视图转换为与模型无关Modify view-〉Snapshot11. 伪造Drawing尺寸选尺寸-〉Proparents-〉在Text中将D改为O；写你自己的尺寸；也可以标注公差：如：@O300@++0.05@#@--0.02@# 基本尺寸300，上偏差0.05，下偏差-0.02注意：只对手工添加的尺寸有效，show的尺寸不行。
12．标注⑻宄叽?在Config中加入allow_3d_dimensions Yes13．Shell抽壳时间，不能有锐角边界，最好C1连续；厚度不大于最小圆角半径（曲率半径）14．组件中模型的简化表示（利于快速刷新）Views-〉Modify View-〉View State组件模示中建立简化表示（SimplifiedRepresentation）15．显示球标BOM-〉Show-〉Show all；修改球标类型：Change Type-〉选重复区域-〉选Simple等（也可以定制，选Coustom）16．筛选表格Table-〉Repeat Region-〉Filters可以使用关系式：&!=**17．表格分页Table-〉Pagination18．关于关系式的输入我们在添加关系式时，可以不点击“增加add”，而点“编辑关系edit relation”。
19. 2键鼠标支持：2button_mouse_mmb_support:yes_noyes :ctrl+shift+左键——旋转20．工程图里PRO自己带的字体不好.有很多缺陷.在加入其它字体以后,计算机速度又跟不上,所以在开始标寸法时,还是用PRO自带的字体,最后要出图时才改为加入的字体,这样就不影响速度问题了。
21．iges曲面,遇到实在不能直接修复的面,建议切换到legaacy模块,使用里面的曲面remove,不提倡直接用重新定义里面的删除;22. 外面读入的曲线,如果修改较少,建议直接用曲线里面的数据来自文件,比较好,如果你准备作比较大的改动,还是建议进入legaacy模块,用里面的修改曲线,调整比较方便(适用于2001以前的版本),如果是2001以后的版本,建议直接用style比较方便;23. 对于非规则的曲面,如果直接延长不行,可以用高级里面的surface free form ,这个菜单同样适合修复iges曲面,模具建构分模面等等;24. 多使用轴点功能,能为后面建构特征做定位用,在工程图里面,对于非回转体的中心线,如果在part里面,建构特征的时候,已经在对称中心加上轴点,可以直接打开基准轴的显示,得到中心线;25. 在草绘截面里面,对于草绘线条,可以直接按者ctrl键拖动线条的端点进行延长(野火里面);26. 对于在草绘里面采用特征边做截面的特征,如果遇到特征修改造成失败的,建议进入草绘后,不要直接删除,先选中所有的草绘线条,然后使用移动或者旋转命令,总之是使草绘线条与原特征边尽可能的错开,然后重新使用新的特征边做草绘截面,再使用取代命令,一定要注意特征之间的对应关系;27. 为了减少碎面,在草绘里面,对于多段相切的线条,如直线和圆弧连接,可以先选中所有的线条然后进入编辑菜单选择转换成样条线(野火).28. 在创建较复杂零件时，可以将零件分成多个零件分别创建，然后用：特征---创建---外部复制几何将他们合并在一起。
这样可以省去很多基准和参照，避免已绘制特征的干扰。
29．旋转阵列的要点:1.如果你准备直接阵列(非先旋转复制一个特征后,再阵列), 在选择草绘截面的绘图平面后,不能用系统缺省的参考方向(除旋转阵列以外基本都可以),一般指定一个水平或者垂直参考平面,此处一定要用旋转参照产生一个基准平面,人为增加一个角度增量,我一般取90或者180等特殊的角度(目的的是便于画草绘截面符合正常的看图),进入草绘后,特别特别注意,除了阵列的旋转中心作为原点参照,其余的参照绝对的不允许,如果是用使用边或者偏移边的截面,同样在完成草绘之前要删除他们的参照,满足了这些条件,旋转阵列一定成功;2.也可有先做一个草绘点,把点先阵列,接着做阵列的第一个特征的时候,也是完全用前面的基准点为参照,完成特征后直接阵列就可以;3.如果觉得上面的比较麻烦,还有就是常用的手法,做好第一个特征后,先旋转拷贝出一个特征,然后用拷贝的特征做阵列,如果这样还是会失败的话,最后一招,万能,就是先把第一个特征的曲面先拷贝,然后旋转拷贝曲面,后面直接用曲面来阵列(这一招也适用于同时要阵列较多特征的场合,免除做组阵列的麻烦). 30．Trail文件应用用写字板打开trail.txt，将里面你要恢复到的地方之后的操作删除掉后存盘用PROE打开即可。
修改链的起点或方向将当在工具内工作，并使用“链”(Chain) 对话框时有关链修改方面的内容。
