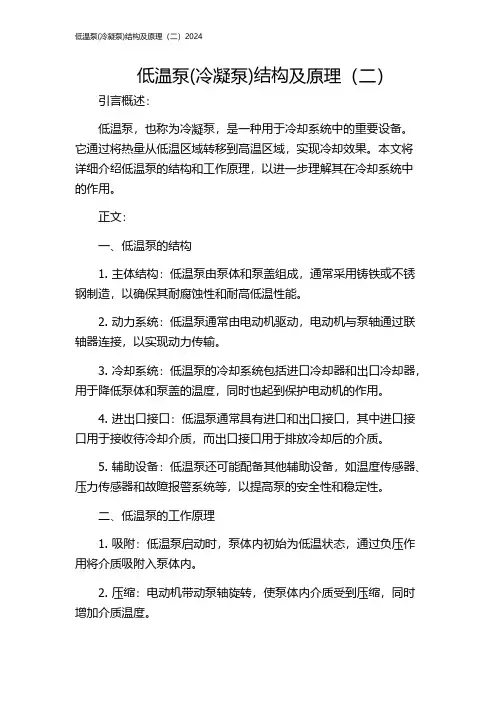

低温泵(冷凝泵)结构及原理(二)2024
低温泵(冷凝泵)结构及原理（二）引言概述：低温泵，也称为冷凝泵，是一种用于冷却系统中的重要设备。
它通过将热量从低温区域转移到高温区域，实现冷却效果。
本文将详细介绍低温泵的结构和工作原理，以进一步理解其在冷却系统中的作用。
正文：一、低温泵的结构1. 主体结构：低温泵由泵体和泵盖组成，通常采用铸铁或不锈钢制造，以确保其耐腐蚀性和耐高低温性能。
2. 动力系统：低温泵通常由电动机驱动，电动机与泵轴通过联轴器连接，以实现动力传输。
3. 冷却系统：低温泵的冷却系统包括进口冷却器和出口冷却器，用于降低泵体和泵盖的温度，同时也起到保护电动机的作用。
4. 进出口接口：低温泵通常具有进口和出口接口，其中进口接口用于接收待冷却介质，而出口接口用于排放冷却后的介质。
5. 辅助设备：低温泵还可能配备其他辅助设备，如温度传感器、压力传感器和故障报警系统等，以提高泵的安全性和稳定性。
二、低温泵的工作原理1. 吸附：低温泵启动时，泵体内初始为低温状态，通过负压作用将介质吸附入泵体内。
2. 压缩：电动机带动泵轴旋转，使泵体内介质受到压缩，同时增加介质温度。
3. 驱动：压缩的介质进入出口管道，并被驱赶出低温泵到冷却系统中，实现对冷却系统的冷却效果。
4. 冷却：低温泵通过进口冷却器和出口冷却器将介质温度降低，以确保泵体和泵盖的温度在合理范围内。
5. 返回：冷却后的介质再次进入低温泵，循环使用，实现稳定的冷却过程。
三、低温泵的优势1. 高效性能：低温泵具有较高的冷却效率，可在短时间内降低冷却系统的温度。
2. 节能环保：低温泵能够有效利用能源，提高冷却系统在工作中的能效比，减少能源的浪费。
3. 高稳定性：低温泵经过精心设计和优化，具有良好的稳定性和可靠性，能够长时间稳定工作。
4. 维护便捷：低温泵的结构简单，维护方便，一般只需定期检查和更换润滑油即可。
5. 广泛应用：低温泵广泛应用于制冷、医疗、化工等行业，满足不同领域的冷却需求。
四、低温泵的应用领域1. 制冷系统：低温泵常用于制冷系统中，将热量从制冷剂中抽出，以实现制冷效果。
N型冷凝泵的使用说明
N型冷凝泵的使用说明N型冷凝泵的概述:冷凝泵是输送凝结水的系列产品。
N型泵供输送温度低于120℃的冷凝水或物理，化学性质类似清水的液体。
N型冷凝泵的参数范围：流量Q：10-100m³／h扬程H：12-141mN型冷凝泵的型号意义：3N6x23——泵的入口直径为3寸N——卧式悬臂冷凝泵6——设计点扬程除10后取整2——泵级数为2级N型冷凝泵的结构说明：N型泵为单级单吸悬臂式离心泵，N型有两级结构，其余为卧式结构。
泵有带诱导轮和不带诱带轮两种结构式。
结构紧凑，运行平稳可靠、效率高，抗汽蚀性能好。
采用标准化设计、标准化程度高通用性好。
过流部件材质：铸钢或不锈钢，也可根据用户要求选用不同材质。
一、泵的安装1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏和紧固连接件松动，泵的进出口封盖完好，无污物等进入泵内，则可直接送到使用现场去安装。
2、安装泵的基础平面应用水平仪找平，待基础水泥凝固后，将泵安装在基础上，并用水平仪校正底座，应严格检查泵轴和电机轴的同心度，联轴器外圆偏移允差0.1毫米，两联轴器端面间隙一周上最大和最小的间隙差别不得超过0.3毫米。
3、泵的吸入管路和压出管路应设有支撑，不允许管路的重量直接由泵来承受，检查管路，仪表等接口处密封是否良好。
二、泵的使用1、启动1）、准备必要的工具2）、检查悬架体储油室之油位，应控制在油位计中心线2毫米左右的位置上。
3）、检查电动机的转动方向是否与泵的转向相符，严禁反转。
4）、用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无磨擦声和异物滚动等杂音，如有应设法排除。
5）、关闭吐出管道闸阀及出口压力表、排净泵内空气，使泵内和吸入管内充满液体。
6）、输送液体温度高于80℃时，泵要均匀预热，即用输送的高温液体注入泵体，打开各处的冷水管和密封室泄漏量控制旋塞，检查其流动情况及温度。
7）、启动电机（最好先点动，确认泵转动方向正确后才正式运行），打开进出口压力表，再慢慢打开出口管路闸阀到所需位置，将密封室泄漏量控制旋塞跳到适当位置。
立式多级凝结泵参数型号说明
立式多级凝结水泵
立式多级凝结泵概述：
立式多级凝结水泵是我公司引进日本日立制作所设计、制造技术发展起来的系列产品，适用大型火力发电厂的凝结水泵，包括有100、125（145）、200、300、600、1000MW汽轮发电机组用的各种规格。
也可用作抽送物理、化学性质类似于清水的其它液体的高吸程用泵，液体的温度不超过80℃。
立式多级凝结泵参数范围：
流量Q 170~2400m3/s
扬程H 69~346m
立式多级凝结泵型号说明：
B640（Ⅰ、Ⅱ、Ⅲ）-5
B－初段双吸螺旋形（第二段为单吸）导叶式离心冷凝泵
640－泵导叶名义直径mm；
I－泵轴向密封采用机械密封；
Ⅱ－泵本体承受轴向推力；
Ⅲ－泵本体承受轴向推力、泵轴向密封采用机械密封；
5－泵的级数
立式多级凝结泵结构型式：
凝结水泵为立式外简形，有三种结构形式；
（1）A型-初段双吸导叶式多级离心冷凝泵
（2）B型-初段双吸螺旋形导叶式多级离心冷凝泵
（3）C型-初段双吸螺旋形斜流式多级冷凝泵
泵机组安装形式为直联安装，轴向力由电动机承受，也可由泵本体承受。
泵轴向密封为填料密封，也可以采用机械密封。
立式多级凝结泵旋转方向：
从电动机往泵看，泵逆时针方向旋转
长沙三昌水泵厂立式多级凝结泵主要零件材质：
外简体：Q235－A/不锈钢
叶轮：不锈钢。
密封环：ZG2Cr13。
轴：45钢
壳体：QT450-10
立式多级凝结泵成套范围：
成套供应泵，立式电动机。
29
30
31。
美国cti冷凝泵工作原理
美国cti冷凝泵工作原理
冷凝泵通过循环冷却介质，将热资源转移到其他载体中，从而实现冷却目的。
其工作原理如下：
1. 动力来源：冷凝泵通常由电动机提供动力，通过转动泵轴将能量传递给泵体。
2. 泵体结构：冷凝泵通常由泵体、叶轮和轴组成。
泵体有一进口和一出口，介质通过进口被吸入泵体，然后被泵轴转动的叶轮推入出口。
3. 吸入阶段：当泵体内部形成低压区域时，介质从进口处被吸入泵体。
4. 推出阶段：电动机转动泵轴，叶轮开始旋转，介质被推向出口。
由于叶轮的旋转速度较快，介质在叶轮的作用下产生离心力。
5. 压缩阶段：由于离心力的作用，介质被迫向外扩散，形成高压区域。
在此过程中，介质的压力逐渐增加。
6. 排出阶段：当介质达到一定压力时，被推入出口的介质被排出冷凝泵。
7. 循环冷却：被排出的介质再次回到冷却设备，进行循环冷却，继续吸收热资源。
总体来说，冷凝泵通过泵体的负压和叶轮的旋转力，将介质吸入并压缩，最终排出，实现热资源的转移。
这样可以保持冷却介质在设备工作过程中的稳定温度，确保设备的正常运行。

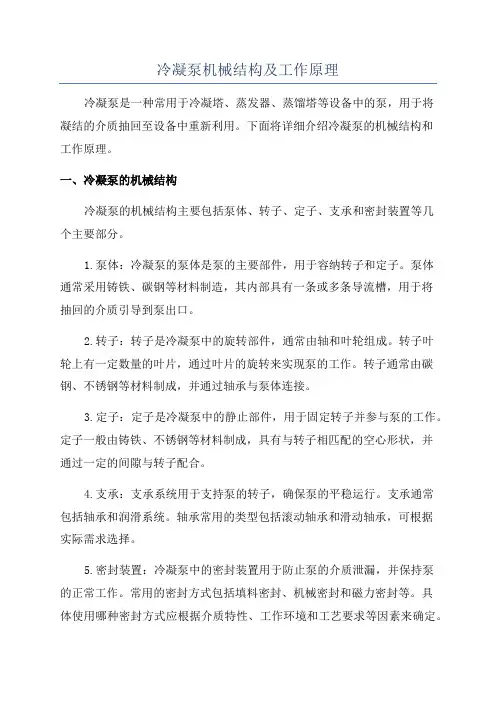

冷凝泵机械结构及工作原理
冷凝泵机械结构及工作原理冷凝泵是一种常用于冷凝塔、蒸发器、蒸馏塔等设备中的泵，用于将凝结的介质抽回至设备中重新利用。
下面将详细介绍冷凝泵的机械结构和工作原理。
一、冷凝泵的机械结构冷凝泵的机械结构主要包括泵体、转子、定子、支承和密封装置等几个主要部分。
1.泵体：冷凝泵的泵体是泵的主要部件，用于容纳转子和定子。
泵体通常采用铸铁、碳钢等材料制造，其内部具有一条或多条导流槽，用于将抽回的介质引导到泵出口。
2.转子：转子是冷凝泵中的旋转部件，通常由轴和叶轮组成。
转子叶轮上有一定数量的叶片，通过叶片的旋转来实现泵的工作。
转子通常由碳钢、不锈钢等材料制成，并通过轴承与泵体连接。
3.定子：定子是冷凝泵中的静止部件，用于固定转子并参与泵的工作。
定子一般由铸铁、不锈钢等材料制成，具有与转子相匹配的空心形状，并通过一定的间隙与转子配合。
4.支承：支承系统用于支持泵的转子，确保泵的平稳运行。
支承通常包括轴承和润滑系统。
轴承常用的类型包括滚动轴承和滑动轴承，可根据实际需求选择。
5.密封装置：冷凝泵中的密封装置用于防止泵的介质泄漏，并保持泵的正常工作。
常用的密封方式包括填料密封、机械密封和磁力密封等。
具体使用哪种密封方式应根据介质特性、工作环境和工艺要求等因素来确定。
二、冷凝泵的工作原理冷凝泵的工作原理主要与转子的旋转和叶轮的作用相关。
其工作原理可以简单地分为吸入、压缩和排出三个过程。
1.吸入过程：当冷凝泵启动后，转子开始旋转，形成一定的离心力。
叶轮中的叶片将泵入口处的介质带入泵内，并通过叶片的旋转将介质向前推进，同时使泵的压力降低。
吸入过程中，泵的压力低于系统的压力，使介质产生压力差，从而实现对介质的吸入。
2.压缩过程：在介质被吸入泵内后，随着转子的旋转，介质被推进到叶轮的出口处。
在出口处，叶轮的叶片将介质压缩，使介质的压力增加。
压缩过程中，转子的旋转工作和叶轮的叶片形状一起起到了压缩介质的作用。
3.排出过程：在压缩过程完成后，介质被推进到泵出口，并进入冷凝塔、蒸发器或蒸馏塔等设备中重新利用。
6N6BNB、NBA、GN、GNL、N型冷凝泵
6N6BNB、NBA、GN、GNL、N型冷凝泵型号/参数：6N6B流量：90m3/h 、 25L/s扬程：82m转速：2950r/min轴功率：30kw配带电动机：37效率：%汽蚀量：67m叶轮直径：1.05mm进出口径：245mm出口口径：mm泵的重量：kg6N6B NB、NBA、GN、GNL、N型冷凝泵参考图长沙中联泵业有限公司是一家专业生产6N6BNB、NBA、GN、GNL、N型冷凝泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
