100N130型冷凝泵 - 360文档中心

N型冷凝泵的使用说明

N型冷凝泵的使用说明N型冷凝泵的概述:冷凝泵是输送凝结水的系列产品。

N型泵供输送温度低于120℃的冷凝水或物理，化学性质类似清水的液体。

N型冷凝泵的参数范围：流量Q：10-100m³／h扬程H：12-141mN型冷凝泵的型号意义：3N6x23——泵的入口直径为3寸N——卧式悬臂冷凝泵6——设计点扬程除10后取整2——泵级数为2级N型冷凝泵的结构说明：N型泵为单级单吸悬臂式离心泵，N型有两级结构，其余为卧式结构。

泵有带诱导轮和不带诱带轮两种结构式。

结构紧凑，运行平稳可靠、效率高，抗汽蚀性能好。

采用标准化设计、标准化程度高通用性好。

过流部件材质：铸钢或不锈钢，也可根据用户要求选用不同材质。

一、泵的安装1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏和紧固连接件松动，泵的进出口封盖完好，无污物等进入泵内，则可直接送到使用现场去安装。

2、安装泵的基础平面应用水平仪找平，待基础水泥凝固后，将泵安装在基础上，并用水平仪校正底座，应严格检查泵轴和电机轴的同心度，联轴器外圆偏移允差0.1毫米，两联轴器端面间隙一周上最大和最小的间隙差别不得超过0.3毫米。

3、泵的吸入管路和压出管路应设有支撑，不允许管路的重量直接由泵来承受，检查管路，仪表等接口处密封是否良好。

二、泵的使用1、启动1）、准备必要的工具2）、检查悬架体储油室之油位，应控制在油位计中心线2毫米左右的位置上。

3）、检查电动机的转动方向是否与泵的转向相符，严禁反转。

4）、用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无磨擦声和异物滚动等杂音，如有应设法排除。

5）、关闭吐出管道闸阀及出口压力表、排净泵内空气，使泵内和吸入管内充满液体。

6）、输送液体温度高于80℃时，泵要均匀预热，即用输送的高温液体注入泵体，打开各处的冷水管和密封室泄漏量控制旋塞，检查其流动情况及温度。

7）、启动电机（最好先点动，确认泵转动方向正确后才正式运行），打开进出口压力表，再慢慢打开出口管路闸阀到所需位置，将密封室泄漏量控制旋塞跳到适当位置。

常用水泵型号代号及含义

常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

fb离心泵

fb离心泵需用泵来供水先等。

在电力部门，核电站需要核主泵、二级泵、三级泵、热电厂需要大量的锅炉给水泵、冷凝水泵、循环水泵和灰渣泵等。

在国防建设中，飞机襟翼、尾舵和起落架的调节、军舰和坦克炮塔的转动◆一用一备，运行可靠专有技术体现内置自动换向运行装置的独特构思，当一台发生故障，另一台自动投入运行，保证供水不中断◆成熟可靠的核心部件和优化设计, 节能效果好内置自动换向装置精心设计制作，强化其组装质量和形位公差控制、实现其灵活、密封、可靠、耐用度高；波纹管机械密封和强制环流冷却循环系统比一般离心泵的普通机封寿命长2倍以上；机泵同轴震动小；对流道结构作了优化设计，保证高效运行。

配用Y2系列电机，效率提高2-4%、F级绝缘、电机耐热145℃以上,特殊结构的叶轮，优化的水力模型使液体流动更加顺畅，采用树脂砂造型铸件，铸件内部过流部件其表面粒度均匀、平滑光洁，水力损失小，保证其最佳性能。

◆简化系统环节，提高可靠性出水管道连接、阀类、附件、配件等对于采用备用泵设计而言，数量减少，系统环节简化，可靠性提高，维护简便。

Y2电机超载能力强、即使在145℃仍可在额定功率下可靠运行。

◆降低机组噪声，有利于环保双联泵将原单体水泵配套电机的功率数一分为二，降低了起动电流和起动噪声,降低单电机的功率数也就降低电机的噪音分贝，从而有效的降低了水泵机组的噪声。

◆降低安装费用50%，简化安装工序泵体的安装与输水管路的连接仅需一套管、阀、附件、泵基座，极大地简化了安装，与普通管道泵相比，既节省安装费用又缩短了工期，使投资大幅度减少◆节省机组占地面积双联泵的独特设计思想，大大节省泵房和管路的占地面积50%以上，由于减少基建投资、节省占地面积、便于系统整体管理。

◆运行费用，降低50% ～70% 用水呈高峰、低估连续或阶梯形变化的应用工况（如供暖和冷却系统），在用水低谷时，双联泵为单泵运行模式，在用水高峰时，双联泵可双泵运行，从而实现了工作的高效节能。

常用水泵型号代号及含义

常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

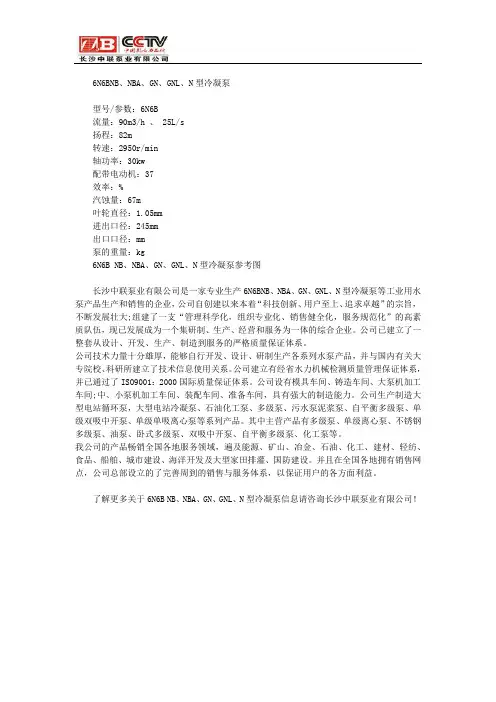

6N6BNB、NBA、GN、GNL、N型冷凝泵

6N6BNB、NBA、GN、GNL、N型冷凝泵型号/参数：6N6B流量：90m3/h 、 25L/s扬程：82m转速：2950r/min轴功率：30kw配带电动机：37效率：%汽蚀量：67m叶轮直径：1.05mm进出口径：245mm出口口径：mm泵的重量：kg6N6B NB、NBA、GN、GNL、N型冷凝泵参考图长沙中联泵业有限公司是一家专业生产6N6BNB、NBA、GN、GNL、N型冷凝泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。

公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。

公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。

公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。

公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。

公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。

其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。

我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。

并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。

了解更多关于6N6B NB、NBA、GN、GNL、N型冷凝泵信息请咨询长沙中联泵业有限公司！。

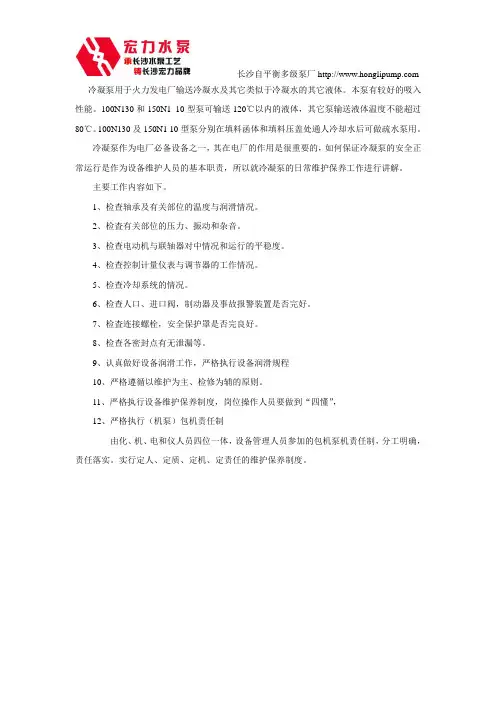

冷凝泵运行的日常维护工作职责

长沙自平衡多级泵厂冷凝泵用于火力发电厂输送冷凝水及其它类似于冷凝水的其它液体。

本泵有较好的吸入性能。

100N130和150N1 10型泵可输送120℃以内的液体，其它泵输送液体温度不能超过80℃。

100N130及150N1 10型泵分别在填料函体和填料压盖处通人冷却水后可做疏水泵用。

冷凝泵作为电厂必备设备之一，其在电厂的作用是很重要的，如何保证冷凝泵的安全正常运行是作为设备维护人员的基本职责，所以就冷凝泵的日常维护保养工作进行讲解。

主要工作内容如下。

1、检查轴承及有关部位的温度与润滑情况。

2、检査有关部位的压力、振动和杂音。

3、检查电动机与联轴器对中情况和运行的平稳度。

4、检查控制计量仪表与调节器的工作情况。

5、检查冷却系统的情况。

6、检查人口、进口阀，制动器及事故报警装置是否完好。

7、检査连接螺栓，安全保护罩是否完良好。

8、检查各密封点有无泄漏等。

9、认真做好设备润滑工作，严格执行设备润滑规程
10、严格遵循以维护为主、检修为辅的原则。

11、严格执行设备维护保养制度，岗位操作人员要做到“四懂”，
12、严格执行（机泵）包机责任制
由化、机、电和仪人员四位一体，设备管理人员参加的包机泵机责任制，分工明确，责任落实。

实行定人、定质、定机、定责任的维护保养制度。

冷凝泵对介质的要求

自平衡多级泵厂长沙宏力水泵提供：
冷凝泵对介质的要求
冷凝泵又被称为凝结水泵、冷凝水收集泵，冷凝泵主要是供火力发电厂输送冷凝水专用的冷凝泵。

但是只要是相似条件下，冷凝泵也可以用在其他介质的输送过程。

冷凝泵有一个好处，就是冷凝泵的吸入性非常好。

对于冷凝泵的要求我们可以看出，对于介质的问题，冷凝泵是有很多要求的。

冷凝泵主要是输送冷凝水的，只要是相似介质大部分都是可以用的。

冷凝泵对于介质的要求是相当严格的。

首先冷凝泵对水温度的要求，使用者都知道冷凝泵的介质是清水，所以在冷凝泵输送情书的介质温度是在零摄氏度到一百二十摄氏度之间使用的，所以一旦超出这个范围，冷凝泵就很有可能出现一些问题。

而且这个温度也不是所有的冷凝泵都是在这个温度的，比如说100N130和150N110型可输送120℃以内的液体，但其他泵输送液温不能超过80℃，这就是比较特殊的一款冷凝泵了。

还有就是冷凝泵的介质，必须要是清水，没有任何的固体或者小颗粒形状的悬浮体和浑浊体等等。

而且冷凝泵的流量范围：12—120m3/h，冷凝泵扬程范围：38—135m，这些都是冷凝泵在工作过程中的要求。

维斯曼VITOCROSSAL 100 燃气冷凝锅炉 80到318千瓦 240到636千瓦 CI1型号

VIESMANNVITOCROSSAL 100Gas condensing boiler80 to 318 kW240 to 636 kWVITOCROSSAL 100 Type CI1Gas condensing boiler for natural gas E and LLWith modulating MatriX cylinder burner and Lambda Pro Control5795 843 GB 3/2017DatasheetPart no. and prices: See pricelist■Condensing unit with MatriX cylinder burner and Lambda Pro Con-trol, also available as a twin cascade 240 to 636 kW in a single casing■Boiler available as pre-wired and pre-assembled unit or as individ-ual components■Standard seasonal efficiency [to DIN] up to 98 % (Hs) [gross cv] / 109 % (Hi) [net cv]■Stainless steel, corrosion-resistant Integral-Spalt heat exchanger ensures high operational reliability and a long service life■Clean combustion through self-calibrating gas-adaptive combus-tion controller and highly efficient stainless steel heat exchanger ■Low-wear operation through wide modulation range and long burner runtime without frequent switching■MatriX cylinder burner with Lambda Pro Control for environmen-tally responsible operation, with a modulation range of 20 to 100 %■Exceptionally quiet operation■Space efficient and compact, ideal in conditions where handling is difficult■Easy handling with integrated castors and tailored packaging.■Either room sealed or open flue operation■Easy to operate Vitotronic control unit with plain text and graphicdisplayA Highly effective thermal insulationB Vitotronic boiler control unitC High grade casingD Modulating MatriX cylinder burner with Lambda Pro ControlE Stainless steel Integral-Spalt heat exchangerF Inspection cover for easy maintenanceG Integrated castors for easy handlingH Height-adjustable feetBenefits at a glance2VIESMANN VITOCROSSAL 1005795843GBRated heating output rangeTF/TR = 50/30kW 16 - 8032 - 12032 - 16048 - 20048 - 24064 - 28064 - 318TF/TR = 80/60kW 15 - 7429 - 11029 - 14644 - 18444 - 22058 - 25858 - 291Rated heat input kW76113151189226264300Product IDCE-0085CR0391Permiss. operating temperature °C 95Permiss. flow temperature (= safety temperature)°C 110Max. permiss. operating pressure bar 6MPa 0.6Min. permiss. operating pressure bar 0.5MPa 0.05Test pressure bar 7.8MPa 0.78Boiler body dimensionsLength/handling dimension *1mm 660/450780/570780/57090090010101010Width mm 680680680680680680680Heightmm 1459145914591459145914591459Overall dimensions without boiler flue connectionLength g mm 74587587598098010901090Width c mm 750750750750750750750Height amm 1500150015001500150015001500Foundation dimensions Length mm 7508508501000100011001100Width mm 800800800800800800800Height mm 100100100100100100100WeightOverall unit weight kg 238295295340340385385Packed unit kg 288345345390390435435Boiler bodykg 183230230265265300300Boiler body with transport pallet kg 210260260295295330330Burnerkg 10111115151515Water capacity l 65103103145145180180ConnectionsBoiler flow PN 6 DN 50505065656565Boiler returnPN 6 DN 50505065656565Safety connection R 1¼1¼1¼1¼1¼1¼1¼DrainR 1¼1¼1¼1¼1¼1¼1¼Trap with condensate drainmm 20202020202020Flue gas parameters *2Temperature (at a return temperature of 30 °C)–At rated heating output °C 45454545454545–At partial load °C 35353535353535Temperature (at a return temperature of 60 °C)°C 65656565656565Mass flow rate (for natural gas) –At rated heating output kg/h 120180240300360420477–At partial load kg/h 36547290108126143Flue gas connection DN 200200200200200200200Draught at mbar 0.70.70.70.70.70.70.7flue outlet Pa 70707070707070Product parameters according to EnEVStandard seasonal efficiency [to DIN]For heating system temperature 40/30 °C%Up to 98 (Hs) [gross cv] / 109 (Hi) [net cv]For heating system temperature 75/60 °C%Up to 96 (Hs) [gross cv] / 106 (Hi) [net cv]*1With unassembled base rail*2Values for calculating the size of the flue system to EN 13384, based on 10 % CO 2 for natural gas Flue gas temperatures as actual gross values at 20 °C combustion air temperature.The details for partial load refer to an output of 30 % of the rated heating output. If the partial load differs (subject to burner operating mode), calculate the flue gas mass flow rate accordingly.Boiler specificationVITOCROSSAL 100VIESMANN35795 843 G BRated heating output rangeTF/TR = 50/30kW16 - 8032 - 12032 - 16048 - 20048 - 24064 - 28064 - 318 TF/TR = 80/60kW15 - 7429 - 11029 - 14644 - 18444 - 22058 - 25858 - 291 Standby loss qB,70%0.60.50.30.60.60.60.6 NOx NOx class 6, < 56 mg/kWhTwin boiler specificationRated heating output kW240320400480560636 Twin boiler comprises 2 boilers, each with kW120160200240280318 Overall dimensions without boiler flue con-nectionLength mm87587598098010901090 Width mm150015001500150015001500 Height mm150015001500150015001500 Total weight kg590590680680770770 Water capacity l206206290290360360SpecificationAGS Flue gas temperature sensor R ⅛AGA Flue outlet DN 200E DrainKOA Condensate drainKR Boiler returnKTS Boiler water temperature sensor R ⅛KV Boiler flowMA Pressure gauge R ½SA Safety connection (safety valve)Rated heating output kW Up to 80120 and 160200 and 240280 and 318a mm1500b mm1450c mm750d mm674e mm1024114812511370f mm235235241245g mm7458759801090h mm570682798910i mm83927780j mm6607809001010k mm1380l mm168198166117 Boiler specification (cont.)4VIESMANN VITOCROSSAL 1005795843GBRated heating output kW Up to 80120 and 160200 and 240280 and 318m mm 491500486892n mm 250360485588o mm 213209183181q mm 90r mm 337331325319s mm 1240123412281223t mm 1249124212361230u mm 80v mm 80wmm80794788783Transport dimensionsB AA Base railB Retaining bracket with castorHandling dimension a kW Up to 80120 and 160From 200mm 450570680NoteFor boilers of up to 160 kW, the base rail of the boiler body can be separated for easier handling.Boiler specification (cont.)VITOCROSSAL 100VIESMANN55795 843 G BSitingMinimum clearancesa = 750Siting■Prevent air contamination by halogenated hydrocarbons (e.g. as contained in sprays, paints, solvents and cleaning agents)■Prevent very dusty conditions■Prevent high levels of humidity■Prevent frost and ensure good ventilationOtherwise the system may suffer faults and damage.In rooms where air contamination from halogenated hydrocarbons is to be expected, operate the boiler only in room sealed mode.Boiler specification (cont.)6VIESMANN VITOCROSSAL 1005 7 9 5 8 4 3 G BPressure drop on the heating water sidek P aFlow rate in m³/h807087123456102030405060100m b a rP r e s s u r e d r o p The Vitocrossal 100 is only suitable for fully pumped hot water heat-ing systems.MatriX cylinder burner specificationSpecificationRated boiler heating output T F /T R 50/30 °C kW 80120160200240280318Twin boiler240320400480560636Burner heating output, lower/upper output *3kW 15.1/75.530.2/113.230.2/150.945.3/188.745.3/226.460/264.260/300Burner typeCI175/80 kWCI1120/160 kWCI1120/160 kWCI1200/240 kW CI1200/240 kWCI1280/318 kWCI1280/318 kWProduct ID See boiler Voltage V 230FrequencyHz 50Power consumption At upper heating output W 140.5130268171279260393At lower heating output W 19.52828292926.526.5TypeModulatingDimensions Width a mm 463426426463463463463Length b mm 442481481655655731731Height c mm 400273273356356356356WeightBurner with combination valve kg 10111115151515Gas supply pressure G20/G25mbar 20/25kPa 2/2.5Gas connectionR 11½1½1½1½1½1½Supply values relative to the max. load with–Natural gas E (G20) Partial load/Full loadm 3/h 1.6/7.99 3.19/11.98 3.19/15.97 4.79/19.97 4.79/23.56 6.35/27.95 6.35/31.75–Natural gas LL (G25) Partial load/Full loadm 3/h1.86/9.283.71/13.923.71/18.575.57/23.215.57/27.857.38/32.497.38/36.9*3Corresponds to the rated heat input of the boiler.Boiler specification (cont.)VITOCROSSAL 100VIESMANN75795 843 G BABCDEFGKL MatriX cylinder burner 80 kWA Boiler doorB Ignition electrodesC Ignition moduleD Ionisation electrodeE FanF Gas trainG Gas supply pipeH Flame tubeK Ventilation air connection LCombustion chamber pressure limiterABCDEFGKLMatriX cylinder burner 280/318 kWA Boiler doorB Ignition electrodesCIgnition unitD Ionisation electrodeE FanF Gas trainG Gas supply pipeH Flame tubeK Venturi mixing pipeL Combustion chamber pressure limiterDelivered conditionDelivered condition of Vitocrossal fully assembled as a unit:■Complete boiler with wheels and adjustable feet on transportationpallet■Boiler flue connection and trap enclosed.■Box with programming unit■Technical documentationDelivered condition of Vitocrossal as individual components forassembly on site■Boiler body with transport wheels, adjustable feet and caps (con-nectors) on transportation pallet; boiler flue connection and trapenclosed.■Box with thermal insulationMatriX cylinder burner specification (cont.)8VIESMANN VITOCROSSAL 1005795843GB■Box with burner and coding card ■Box with control unit ■Box with cable kit■Box with programming unit bracket ■Box with programming unit ■Technical documentationEquipment - control unit versionFor single boiler systems:■Without Vitocontrol control panel Vitotronic 100 (type GC7B)For constant boiler water temperature Vitotronic 200 (type GW7B)For modulating boiler water temperature Without mixer controlVitotronic 200 (type GW7B)For modulating boiler water temperatureWith mixer control, for up to 2 heating circuits with mixerFor multi boiler systems:(up to 4 boilers)■Vitotronic 100 (type GC7B) and LON communication module For modulating boiler water temperature For each boiler in a multi boiler system andVitotronic 300-K (type MW1B) for multi boiler system, weather-compensated operation and mixer control for up to 2 heating cir-cuits with mixer and additional Vitotronic 200-H, type HK1B or HK3B for 1 or up to 3 heating circuits with mixerBoiler accessoriesStainless steel flue gas header for two-boiler systemConnection to the flue system; outlet either on the left or rightA Boiler flue connection with test ports (standard delivery withboiler)B Motor-controlled flue gas damperC Sliding partDelivered condition (cont.)VITOCROSSAL 100VIESMANN95795 843 G BA Adaptor 200 mm to 150 mm (boiler 240 to 320 kW)B Motor-controlled flue gas damperC Sliding partD Tee connectorE Sliding partF Inspection coverG Flue pipe with condensate drainH Flue systemL Condensate drainNote■Order the flue gas damper from the accessories range if an on-siteflue gas header is used.■The flue gas damper is included in the Viessmann flue gas head-ers for two-boiler systems.DimensionsBoiler kW240 to 320400 to 480560 to 640 Nominal diameter mm150/200200/250200/300a mm200250300b mm150200200 c*4mm752 to 958752 to 1018752 to 1018 d mm842 to 912715 to 835765 to 845Length of flue for max. draught 70 PaRated heating output Flue length max. 30 m with diameter of:2 x 120 kW2 x 160 kW7 200 mm2 x 200 kW2 x 240 kW7 250 mm2 x 280 kW 2 x 318 kW 7 300 mmUse a flue pipe with the same diameter as that of the flue gasheader.*4Adjustable range if used as a flue gas header for 2 single boilers positioned next to each otherBoiler accessories (cont.)10VIESMANN VITOCROSSAL 1005 7 9 5 8 4 3 G BBoiler accessories (cont.)Hydraulic system pipework for two-boiler systemA FlowB ReturnC ServomotorRated heating output in kW Nominal diameterSingle boiler Twin boiler120240DN 50/80160320DN 50/80200400DN 65/100240480DN 65/100280560DN 65/100318636DN 65/100Further accessoriesSee pricelist and "Boiler accessories" datasheet.Operating conditionsFor water quality requirements, see technical guide.Requirements1. Heating water flow rate None2. Boiler return temperature (minimum value)None3. Low end boiler water temperature None4. Low end boiler water temperature with frost protection10 °C – ensured through the Viessmann control unit5. Modulating burner operation None6. Reduced mode None – total reduction is possible7. Weekend setback None – total reduction is possibleBG3485975VITOCROSSAL 100VIESMANN11Siting for room sealed operationAs a type C 13, C 33, C 53, C 63, C 93 appliance to TRGI 2008, theVitocrossal can be operated in room sealed mode. (C 63 not in Bel-gium)Siting for open flue operationB 23, B 23P (only in France)For open flue combustion equipment with a total rated output in excess of 50 kW, the fresh ventilation is deemed to have been veri-fied if the combustion equipment is located in areas which provide an aperture or duct leading outdoors.The cross-section of the aperture must be at least 150 cm 2 and must be 2 cm 2 larger for each additional kW above 50 kW rated output.Pipes must be sized to provide equivalent flow rates. The required cross-section may be split over a maximum of two apertures or pipes.NeutralisationDuring condensation, acidic condensate is formed with a pH value of between 3 and 4. The condensate can be neutralised in a neutralis-ing system with the aid of a neutralising medium.For further information, see the technical guide and price sheet.Burner adjustmentThe MatriX cylinder burner is tested at operating temperature and preset at the factory.Efficiency (Hi) [net cv] in relation to combustion output Efficiency curves at different system design temperaturesE f f i c i e n c y H i [n e t c v ] [%]1001101081061041021009896Combustion output [%]A FL/RT spread 40/20 °CB FL/RT spread 50/30 °C C FL/RT spread 60/40 °CD FL/RT spread 70/50 °CE FL/RT spread 80/60 °CDesign information12VIESMANNVITOCROSSAL 1005795 843 G BRated heating outputRated heating output, conversion factors for various system design temperaturesC o n v e r s i o n f a c t o r605550454035301.000.990.980.970.960.950.940.930.920.91Return temperature [ °C]Tested qualityCE designation according to current EC DirectivesÖVGW Applied forDesign information (cont.)VITOCROSSAL 100VIESMANN135795 843 G B14VIESMANNVITOCROSSAL 1005795 843 G BSubject to technical modifications.Viessmann Limited Hortonwood 30, Telford Shropshire, TF1 7YP , GB Telephone: +44 1952 675000Fax: +44 1952 675040E-mail:*********************Viessmann Werke GmbH & Co. KG D-35107 AllendorfTelephone: +49 6452 70-0Fax: +49 6452 。

3N6X2冷凝泵

安国市石元水泵有限公司是集设计、开发、制造、销售、服务于一体，主营：渣浆泵、压滤机入料泵、压滤机专用泵、压滤机泵、压滤机进料泵、D型多级泵、DG型多级泵、LG型多级泵、管道泵、化工泵、渣浆泵、耐腐蚀、氟塑料化工泵另有机械密封件、泵用机械密封、WB2型机械密封等20个系列64个品种1100多个规格型号的各类水泵，年产万余台，产品广泛应用于化工、稀土、农药、石油、电镀、冶炼、电子等领域，大批产品替代进口，畅销全国31个省市和自治区，并在全国建立了26个分支结构，巩固了健全的销售服务网络。

一3N6X2凝结水泵冷凝泵的作用：1、3N6X2凝结水泵主要供火力发电厂输送冷凝水之用，亦可用来输送与冷凝水性质类似的介质。

2、3N6X2凝结水泵冷凝水：也称为凝结水，产生于发电机组中的凝汽器中。

性质：1. 水质较为纯净2. 3N6X2凝结水泵温度一般低于80℃3. 3N6X2凝结水泵含有少量未凝结的蒸汽4. 3N6X2凝结水泵处于高度真空的凝汽器热井中二3N6X2凝结水泵冷凝泵简介3N6X2凝结水泵冷凝泵（也称为凝结水泵）在我国生产已有四十多年历史，随着火力发电机组单机容量的加大，冷凝泵的参数也不断加大，泵结构型式由卧式离心泵向立式双层壳体式发展。

泵的型式多样：有单级、多级卧式泵；也有单级立式泵和多级立式泵，多级立式泵为内外双层壳体式，即外层的筒袋壳体和内层的导流壳体。

行业上冷凝泵的型号：N、NL、LDTN3N6X2凝结水泵相应的适用范围：从小型机组到大型机组。

单机容量5万千瓦以下的适用N型泵；单机容量为5、10、20、30、60万千瓦的适用LDTN型泵3N6X2凝结水泵水泵最主要的特点：3N6X2凝结水泵性能方面：有较好的吸入性能，汽蚀余量比较小，一般低于2米。

结构方面：结构为前开门托架式悬臂离心泵，该结构形式简单可靠，便于拆装维护3N6X2凝结水泵凝结水泵适用范围3N6X2凝结水泵凝结水泵流量范围：8～120m3/h3N6X2凝结水泵扬程范围：38～170m介质温度：≤80℃（100N130和150N110型泵分别在填料函体和填料压盖处通入冷却水3N6凝结水泵可作疏水泵用，可输送120 ℃以内的液体3N6X2凝结水泵型号说明3N6X2凝结水泵泵的型号是根据吸入口尺寸与性能而编制的3N6×2和4N6A的含义为：3——水泵吸入口的直径除以25 （英寸）N——卧式悬臂冷凝水泵6——设计单级扬程被10除后取整数，即单级扬程为60米左右2——级数，表示该泵有两级A——叶轮经过切割（外径减小）150N130的含义为：150——水泵吸入口直径（mm）N——卧式悬臂冷凝水泵130——泵的扬程结构说明1 N型冷凝泵有卧式悬臂单级、两级、单级带诱导轮等三种结构形式，共有10个品种。

意大利卡莱菲流量平衡阀130型说明书

意大利卡莱菲流量平衡阀130型功能静态流量平衡阀运用于水力系统，它精确地平衡系统每个支路或者每个末端的流量。

循环系统的平衡是保证系统按设计工况正确运行的前提，只有在此前提下系统才能提供最大的热舒适度、最大限度地降低能耗。

螺纹连接型的平衡阀阀体内部采用文氏流量计，使流量调节更精确、流量检测更方便。

产品范围130型文氏流量计型流量平衡阀，螺纹连接型口径：DN 15 (1/2"), DN 20 (3/4"), DN 25 (1"), DN 32 (1 1/4"), DN 40 (1 1/2"), DN 50 (2")130 型流量平衡阀，法兰连接型口径：DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250, DN 300130型文氏流量计型平衡阀配套保温壳保温壳的构造特征材质材质： PE-X 密封发泡厚度： 15 mm 密度： -内部：30 kg/m3 -外部：80 kg/m3导热系数（ISO2581）： - 0℃：0.038 W/(m•K)- 40℃: 0.045 W/(m•K)湿阻因子（DIN52615）： >1,300工作温度范围： 0~100℃防火等级（DIN4102）: B2级尺寸图130060 130080 130100 130120 1301501315.5213245 ADN 65DN 80DN 100DN 125DN 150B290310350400480C225235245350380130200 130250 130300115160210 DN 200DN 250DN 300600730850480525535编号重量　（ｋg)系统平衡的优点经过流量平衡的系统其主要优点如下：1. 系统的末端在供暖、制冷及除湿状态下正常工作，不会造成能源浪费，舒适度得到保证。

6N6型冷凝泵

扬程 H m 135 141 143 156 165 170 86 85 79 122 116 112 140
转速 n
r/min
2950
2950
2950 2950 2950 2950 2950 2950 2950
130 36.1 124 2950
80 22.2 150 2950 370 102.8 32 1480 120 33.33 69 2950 162 45 60 2950 98 27.2 90 2950 150 41.7 87 2950 185 51.4 82 2950 198 55 80 2950
40
55
Y250M-2 49
1.5
325
100
70 19.4 135
46.8
55
2
安装尺寸
188 166P
6N6型冷凝泵型号意义：
3N6x2 3——泵的入口直径为3寸 N——卧式悬臂冷凝泵 6——设计点扬程除10后取整 2——泵级数为2级 100NB-45 100——泵的进口口径为100mm N——冷凝水泵 B——悬架式 45——泵的设计扬程为45m
6N6型冷凝泵结构简介：
150
285
100Βιβλιοθήκη 298100198
100
100
100
100
80 22.2 122
48.3
55 1.35
150N110
100 27.8 116 2980 52.7
75
Y280S-2 60
1.4
300
150
110 30.6 112
55
61
1.5
42 11.7 143
36
44
1.3

常用水泵型号代号及含义

常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

常用水泵型号代号及含义

★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------★泵型号意义：如:40LG12－15 40－进出口直径mm LG－高层建筑给水泵高速12－流量m3/h 15-单级扬程M如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★的基本构成：电机、联轴器、泵头体及机座卧式;水泵的主要参数有：流量, 用Q表示,单位是M3/H ,L/S;扬程,用H表示,单位是M;对清水泵,必需汽蚀余量M参数非常重要,特别是用于吸上式供水设备时;对潜水泵,额定电流参数A非常重要,特别是用于变频供水设备时;★电机的主要参数：电机功率KW,转速r/min,额定电压V,额定电流A★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等;由于水泵的品种繁多,规格不一,所以型号也较紊乱,这里只列出一些常见的水泵型号;BA型泵单级单吸悬臂式,流量为~360米³/时,扬程为8~98米,介质温度在80℃以下; 以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮;SH型泵单级双吸泵壳水平中开的卧式,流量为102~12500米³/时,扬程为9～140米,介质温度小于80℃;如48SH-22：48-代表吸入管接头为48英寸,即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数,即ns≈220.DA型泵单吸多级分段式,流量为25～350米³/时,扬程为25～550米; 如3DA8×9：3--吸入管口径为3英寸；DA--本类型多级分段式,与旧型号SSM同类,适用于冷水≤40℃；8--比转数被10除后化为整数的商；9--叶轮级数,9级;DG型泵单吸多级分段式锅炉给; 如DG270—150：DG--锅炉给水泵；270--流量,米³/时；150--出口压力,150公斤/厘米²;N、NL型泵冷凝泵有N型、NL型,用做输送温度在80℃以下的凝结水; 如8NL-12：8--吸入管口直径英寸数,8英寸；N--冷凝水泵；L--立式结构；12--单级扬程被10除的整数值;NB、NBA、GN、GNL型泵专供热电厂输送温度不超过80℃的凝结水用;N--凝结水泵；B--悬架式；BA--托架式；G--较高吸程；L--立式;PW型泵表示供排污水用的悬臂式单级泵;如6PWL 6--排出管直径英寸数；P--杂质泵；W--污水；L--立式;离心泵系列IHW型不锈钢卧式管道离ISG型系列立式管道离心SG型管道增压泵ISW型系列卧式离心泵DL型立式多级离心泵IS型离心泵ISG系列单级单吸立式管GDL型立式管道多级离心D型系列多级离心泵GDLW系列不锈钢多级离S型单级双吸离心泵IH型卧式不锈钢化工离心TSWA型卧式多级离心泵IHF系列氟塑料衬里离心ISGD型低转速离心泵ISW型卧式管道离心泵ISGB型便拆立式管道离PBG型屏蔽式管道泵SFB、SFBX不锈钢耐PF型强耐腐蚀离心泵GDLF型立式不锈钢多级ISWR型卧式热水管道离LHP立式屏蔽泵排污泵系列JYWQ系列自动搅匀排污QXB型潜水离心式曝气机ZW型自吸式排污泵GW型管道排污泵AS型潜水排污泵YW液下排污泵QW潜水排污泵QWP型不锈钢防爆潜水排LW立式无阻塞排污泵AS/AV型撕裂潜水排污WQK/QG带切割装置排YWJ型自动搅匀液下泵WQ型潜水无堵塞排污泵NL型泥浆泵NL型不锈钢防爆泥浆泵WL型立式排污泵WQ/S型带刀切碎式潜水PW型卧式污水泵真空泵系列SKA系列水环式真空泵2X型双级旋片式系列真空2XZ系列双级旋片式真空XD系列单级旋片式真空泵SZB型水环式真空泵SK系列水环式真空泵2SK系列水环式真空泵2X型真空泵2XZ系列直联旋片式真空直联水环SZ系列水环式真空泵及压2SK系列两级水环真空泵罗茨与旋片真空机组2BE水环式真空泵及压缩罗茨泵-水环泵机组SZ系列水环式真空泵2SK系列不锈钢两级水环ZKJ真空箱机组2BV系列水环式真空泵磁力泵系列CQ型不锈钢磁力泵ZCQ型自吸式磁力泵CQB-F型氟塑料磁力泵CQB-G型高温保温磁力CQ系列耐腐蚀磁力泵CQB型磁力泵CQB-G高温磁力驱动泵CQ型工程塑料磁力驱动泵ZCQ系列不锈钢防爆自吸CQG型立式磁力管道泵MT-HTP型高温磁力泵MP型磁力驱动循环泵化工泵系列IR型耐腐蚀保温泵IH型不锈钢化工泵IH型化工泵IHF型氟塑料化工泵FSB型氟塑料合金离心泵PF型强耐腐蚀聚丙烯离心SY型耐腐蚀液下泵FB1系列全不锈钢离心泵ISWH化工不锈钢管道泵IHF氟塑料衬里离心泵FS型卧式玻璃钢离心泵FY系列液下泵IHZ型耐腐蚀化工泵WSY、FSY型玻璃钢液FB、AFB型耐腐蚀泵XWJ无堵塞纸浆泵IS、IH型系列无泄漏化SL型耐腐蚀玻璃钢管道泵FYS型工程塑料耐腐蚀液PWF型耐腐蚀污水泵FYS型耐腐蚀液下泵FB型不锈钢耐腐蚀泵S型玻璃钢离心泵FY型液下式化工泵GBW型浓硫酸离心泵GBY型浓硫酸液下泵CZ系列标准化工泵FS型工程塑料离心泵1. 泵的型号含义例1:80Y-100×280-吸入口直径mm；Y-单吸离心油泵；100-单级扬程m；2-级数例2:250YS-150×2250-吸入口直径mm；YS-第一级为双吸的离心泵;150-单级扬程m;2－级数例3：40AYII－40×2 40－吸入口直径mm； AY－离心式油泵吸入为顶部吸入结构；II－材料类型代号为2类；40－单级扬程m；2－级数例4：80AYP－10080－吸入口直径mm； AYP－离心式油泵吸入口为轴向水平结构；100－单级扬程m例5：DY46－50×6DY－多级离心油泵；46－设计点流量为46m3/h；50－单级扬程m；6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数；GC－锅炉给水泵；5－缩小1/10的比转数数值,即泵的比转数为504－级数例7：8SH－9A 8-泵入口直径mm被25除后的整数；SH-单级双吸式水平中开卧式水泵；9-缩小1/10的比转数数值,即泵的比转数为90；A-叶轮经过第一次切割。

常用的管道流速表

常用的管道流速水泵的型号水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA——18A为例：8——代表吸入管接头为8英寸；BA——代表单级单吸悬臂式离心泵；18——代表缩小1/10后化为整数的比转数；A——代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1.2米；SH——代表单级双吸泵壳水平中开的卧式离心泵；22——代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

如3DA8×9：3——吸入管口径为3英寸；DA——本类型多级分段式离心泵，与旧型号SSM同类，适用于冷水≤40℃；8——比转数被10除后化为整数的商；9——叶轮级数，9级。

DG型泵单吸多级分段式锅炉给水泵。

如DG270—150：DG——锅炉给水泵；270——流量，米³/时；150——出口压力，150公斤/厘米²。

N、NL型泵冷凝泵有N型、NL型，用做输送温度在80℃以下的凝结水。

如8NL—12：8——吸入管口直径英寸数，8英寸；N——冷凝水泵；L——立式结构；12——单级扬程被10除的整数值。

NB、NBA、GN、GNL型泵专供热电厂输送温度不超过80℃的凝结水用。

N——凝结水泵；B——悬架式；BA——托架式；G——较高吸程；L——立式。

湘江牌水泵单级双吸水平中开卧式离心泵，可作为循环水泵用。

如湘江56—28：湘江——大型单级双吸中开卧式离心水泵；56——吸入管口径56英寸；28——比转数缩小了1/10。

常用水泵型号代号及含义

常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

常用水泵型号代号及含义

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

冷凝泵结构特点及用途

冷凝泵结构特点及用途是利用低温表面冷凝气体的真空泵，又称冷凝泵。

冷凝泵是获得清洁真空的极限压力最低、抽气速率最大的真空泵。

接下来就介绍下冷凝泵结构特点及用途是什么？一、冷凝泵结构特点冷凝泵有卧式、单级或多级、悬臂式及带诱导轮等多种结构形式。

主要由泵体、泵盖、叶轮、轴、轴套和支承部分构成。

3N6、4N6、4N6A及100N130型泵为卧式悬臂单级冷凝泵;×2、3N6×2、4N6×2型泵为卧式悬臂两级冷凝泵;6N6及150N110是卧式悬臂带诱导轮单级冷凝泵。

轴承采用悬臂式托架装有两个滚动向心球轴承支承。

可承受未被平衡的轴向力，采用稀油润滑。

二、冷凝泵用途冷凝泵是输送凝结水的系列产品。

冷凝泵供输送温度低于120℃的冷凝水或物理，化学性质类似清水的液体，冷凝泵供抽送温度不超过80℃的冷凝器中的凝结水和750-3000千瓦汽轮发电机组抽送凝结水及其它类似场合之用。

冷凝泵是利用低温表面冷凝气体的，又称冷凝泵。

冷凝泵是获得清洁真空的极限压力最低、抽气速率最大的真空泵，广泛应用于半导体和集成电路的研究和生产，以及分子束研究、真空镀膜设备、真空表面分析仪器、离子注入机和空间模拟装置等方面。

因其洁净无污染、效率高、抽速大、高可靠性等突出优势，被广泛的应用于科学研究实验室、乃至工业生产等众多领域，如半导体材料制作、生产/测试设备、太阳能制造业、、热真空系统等。

冷凝泵适用介质:清水冷凝泵适用介质温度:0℃至120℃冷凝泵使用范围100N130和150N110型可输送120℃以内的液体，但其他泵输送液温不能超过80℃。

冷凝泵流量范围:12-120m3/h冷凝泵扬程范围:38-135 m冷凝泵型号说明:3N6X2和4N6A的含义3、4-吸入管直径(in);N--卧式悬臂冷凝水泵;6--设计单级扬程被10除后取整数，即单级扬程为60米左右;2--级数，表示该泵有两级;A--叶轮经过切割(外径减小)。

常用的管道流速表

常用的管道流速水泵的型号水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA——18A为例：8——代表吸入管接头为8英寸；BA——代表单级单吸悬臂式离心泵；18——代表缩小1/10后化为整数的比转数；A——代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1.2米；SH——代表单级双吸泵壳水平中开的卧式离心泵；22——代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

如3DA8×9：3——吸入管口径为3英寸；DA——本类型多级分段式离心泵，与旧型号SSM同类，适用于冷水≤40℃；8——比转数被10除后化为整数的商；9——叶轮级数，9级。

DG型泵单吸多级分段式锅炉给水泵。

如DG270—150：DG——锅炉给水泵；270——流量，米³/时；150——出口压力，150公斤/厘米²。

N、NL型泵冷凝泵有N型、NL型，用做输送温度在80℃以下的凝结水。

如8NL—12：8——吸入管口直径英寸数，8英寸；N——冷凝水泵；L——立式结构；12——单级扬程被10除的整数值。

NB、NBA、GN、GNL型泵专供热电厂输送温度不超过80℃的凝结水用。

N——凝结水泵；B——悬架式；BA——托架式；G——较高吸程；L——立式。

湘江牌水泵单级双吸水平中开卧式离心泵，可作为循环水泵用。

如湘江56—28：湘江——大型单级双吸中开卧式离心水泵；56——吸入管口径56英寸；28——比转数缩小了1/10。

6N6NB、NBA、GN、GNL、N型冷凝泵

6N6NB、NBA、GN、GNL、N型冷凝泵型号/参数：6N6流量：40m3/h 、 111L/s扬程：92m转速：2950r/min轴功率：23.3kw配带电动机：45效率：%汽蚀量：43m叶轮直径：0.8mm进出口径：262mm出口口径：mm泵的重量：kg6N6 NB、NBA、GN、GNL、N型冷凝泵参考图长沙中联泵业有限公司是一家专业生产6N6NB、NBA、GN、GNL、N型冷凝泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。

公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。

公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。

公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。

公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。

公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。

其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。

我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。

并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。

了解更多关于6N6 NB、NBA、GN、GNL、N型冷凝泵信息请咨询长沙中联泵业有限公司！。
