三张接线图搞定步进电机接线问题
脉冲输出控制步进电机接线
无论时隔多久，我依然清楚的记着，那些年，我们曾拥有的美好。依稀记
信号的高端为公用端，与控制器的 24V 共用一个 电源，因此，Y1 和 Y2 的输出端与驱动器的输入 端之间必须串联两支 2K 欧姆的限流电阻。 注意：Y1 和 Y2 连接步进电机驱动器时必须 加接 2K 的限流电阻，参见下图，否则会损坏驱
电压或电流信号，通常将两组信号的高端并联接 到供电电压的正极，控制器输出信号接到信号的 低端（负极）。 一般驱动器输入信号为 5V，需要一个 5V 的 电源来供电，如果没有 5V 的电源就要增加供电
的复杂性。现在介绍一种可以与控制器供电共用 24V 电源的接线方法，将脉冲 PU 和方向 DR 两组 输入信号的高端并联接到 24V 正极，控制器的输 出信号通过串联 2K 电阻接到驱动器，具体接线 参见下图：
脉冲输出接线 单轴步进电机控制：参见图中的 Y1 作为脉 冲输出端，Y2 作为脉冲输出端，图中有控制器的 脉冲输出端与步进电机驱动器的具体接线原理， 脉冲输出端 Y1 连接步进电机驱动器的 PU 端，方
向控制端 Y2 连接 DR 端。驱动器必须设置为脉冲 +方向的方式，PU 端为脉冲方式，DR 端为方向控 制端。控制器的地线 EG 与驱动器的电源负极-V 相连，控制器的供电为 24V，步进电机驱动器的 电源则根据不同厂家及型号、遵照其说明书要求 连接所需的电源。图中，步进电机驱动器的输入
1ci0f6c7b 易博/
无论时隔多久，我依然清楚的记着，那些年，我们曾拥有的美好。依稀记
动器。 多轴步进电机控制： 多轴步进电机控制采用具有多路脉冲输出 的控制器，需要多轴控制的需要时选择多轴控制 器。多轴步进控制与单轴控制原理相那些年，我们曾拥有的美好。依稀记
图，图中是两轴步进控制原理图，X 轴由 Y1 输出 脉冲，Y2 作为方向控制端，Y 轴由 Y3 输出脉冲， Y4 作为方向控制端。 两轴步进控制接线原理图
步进电机接线图
步进电机接线图标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]接线图适配驱动器电机型号 适配驱动器57HS04 DM422C/DM432C/DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND882/M415B/M32557HS0657HS0957HSM0957HS13DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND88257HS22步进电机是一种专门用于位置和速度精确控制的特种电机。
步进电机的最大特点是其“数字性”，对于控制器发过来的每一个脉冲信号，步进电机在其驱动器的推动下运转一个固定角度(简称一步)，如下图所示。
如接收到一串脉冲步进电机将连续运转一段相应距离。
同时可通过控制脉冲频率，直接对电机转速进行控制。
由于步进电机工作原理易学易用，成本低(相对于伺服)、电机和驱动器不易损坏，非常适合于微电脑和单片机控制，因此近年来在各行各业的控制设备中获得了越来越广泛的应用。
步进电机的种类和特点步进电机在构造上有三种主要类型：反应式(Variable Reluctance ，VR)、永磁式(PermanentMagnet,PM)和混合式(Hybrid Stepping,HS)。
* 反应式定子上有绕组、转子由软磁材料组成。
结构简单、成本低、步距角小，可达°、但动态性能差、效率低、发热大，可靠性难保证。
* 永磁式永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。
其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为°或15°)。
* 混合式混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。
其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。
步进电机接线图
接线图适配驱动器电机型号 适配驱动器57HS04 DM422C/DM432C/DM556/DM856/M752/M542/M860/M880A/ MA550/MA860/H850/ND556/ND882/M415B/M32557HS0657HS0957HSM0957HS13DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND88257HS22步进电机是一种专门用于位置和速度精确控制的特种电机。
步进电机的最大特点是其“数字性”，对于控制器发过来的每一个脉冲信号，步进电机在其驱动器的推动下运转一个固定角度(简称一步)，如下图所示。
如接收到一串脉冲步进电机将连续运转一段相应距离。
同时可通过控制脉冲频率，直接对电机转速进行控制。
由于步进电机工作原理易学易用，成本低(相对于伺服)、电机和驱动器不易损坏，非常适合于微电脑和单片机控制，因此近年来在各行各业的控制设备中获得了越来越广泛的应用。
步进电机的种类和特点步进电机在构造上有三种主要类型：反应式(Variable Reluctance ，VR)、永磁式(PermanentMagnet,PM)和混合式(Hybrid Stepping,HS)。
* 反应式定子上有绕组、转子由软磁材料组成。
结构简单、成本低、步距角小，可达°、但动态性能差、效率低、发热大，可靠性难保证。
* 永磁式永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。
其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为°或15°)。
* 混合式混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。
其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。
按定子上绕组来分，共有二相、三相和五相等系列。
最受欢迎的是两相混合式步进电机，约占97%以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。

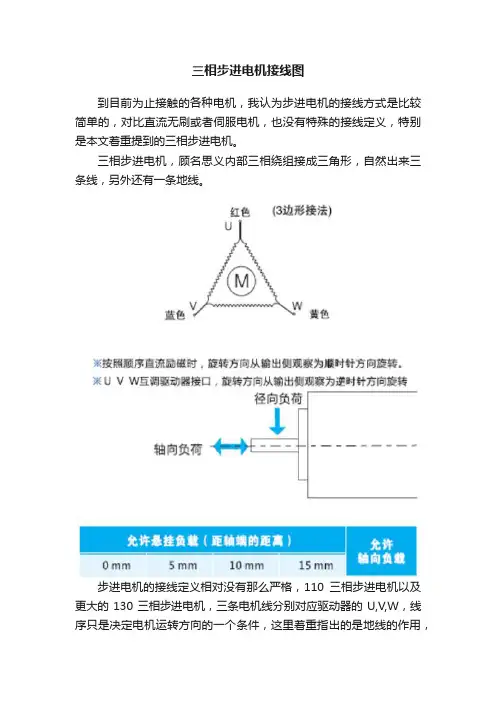

三相步进电机接线图
三相步进电机接线图
到目前为止接触的各种电机，我认为步进电机的接线方式是比较简单的，对比直流无刷或者伺服电机，也没有特殊的接线定义，特别是本文着重提到的三相步进电机。
三相步进电机，顾名思义内部三相绕组接成三角形，自然出来三条线，另外还有一条地线。
步进电机的接线定义相对没有那么严格，110三相步进电机以及更大的130三相步进电机，三条电机线分别对应驱动器的U,V,W，线序只是决定电机运转方向的一个条件，这里着重指出的是地线的作用，
一定要接地线！一定要接地线！一定要接地线！重要的事情说三遍。
记得有一个客户问我你们家电机漏电么？我被电打到了！我当时的心情是百感交集，之前给他说的接地线，某君理直气壮的说，我就是想试试电机漏不漏电。
我只能说您的态度是值得赞扬的，但是行为是不值得提倡的，一切表壳是金属的电器都需要接地线，这是常识。
文章仅代表个人观点。
步进电机原理接线
2相四线，四相五线，四相六线步进电机接线及驱动方法分类：单片机2010-07-18 09:24 5085人阅读评论(9) 收藏举报步进电机原理按照常理来说，步进电机接线要根据线的颜色来区分接线。
但是不同公司生产的步进电机，线的颜色不一样。
特别是国外的步进电机。
那么，步进电机接线应该用万用表打表。
步进电机内部构造如下图：通过上图可知，A，~A是联通的，B和~B是联通。
那么，A和~A是一组a，B和~B是一组b。
不管是两相四相，四相五线，四相六线步进电机。
内部构造都是如此。
至于究竟是四线，五线，还是六线。
就要看A和~A之间，B和B~之间有没有公共端com抽线。
如果a组和b组各自有一个com端，则该步进电机六线，如果a和b组的公共端连在一起，则是5线的。
所以，要弄清步进电机如何接线，只需把a组和b组分开。
用万用表打。
四线：由于四线没有com公共抽线，所以，a和b组是绝对绝缘的，不连通的。
所以，用万用表测，不连通的是一组。
五线：由于五线中，a和b组的公共端是连接在一起的。
用万用表测，当发现有一根线和其他几根线的电阻是相当的，那么，这根线就是公共com端。
对于驱动五线步进电机，公共com端不连接也是可以驱动步进电机的。
六线：a和b组的公共抽线com端是不连通的。
同样，用万用表测电阻，发现其中一根线和其他两根线阻止是一样的，那么这根线是com端，另2根线就属于一组。
对于驱动四相六线步进电机，两根公共com端不接先也可以驱动该步进电机的。
步进电机相关概念相数：产生不同对极N、S磁场的激磁线圈对数。
常用m表示。
拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A.步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。
θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。
ULN2003步进电机接线图及程序
ULN2003 步进电机驱动板使用说明一、主要技术参数1、工作电压 DC 4-12V2、工作电流≤500mA3、适用于 2 相 5 线步进电机4、带工作指示灯，方便客户观察工作状态。
同时也可以用于板子自测，5-12V 处通上电源后，将电源的正极分别去接 IN1-IN4 对应的指示灯会亮，表明板子是好的。
5、 ULN2003 最高工作电压可以达到 DC30V,如果客户需要接 24V 等步进电机，需要将板子上的限流电阻加大，以免烧坏工作指示灯。
二、ULN2003 简介三、驱动板接 5V 和 12V 电机与单片机系统板的连接图四、步进电机工作方式电机可以使用单四拍、双四拍和八拍方式驱动4.1 单四拍： A-B-C-D（0001、0010、0100、1000）#include <reg52.h>unsigned char code F_Rotation[4]={0x01,0x02,0x01,0x08};//正转表格 unsigned char code B_Rotation[4]={0x08,0x04,0x02,0x01};//反转表格void Delay(unsigned int i)//延时{while(--i);}main(){unsigned char i;while(1){for(i=0;i<4;i++)//4 相 {P1=F_Rotation[i]; //输出对应的相可以自行换成反转表格Delay(500); //改变这个参数可以调整电机转速}}}4.2 双四拍：AB-BC-CD-DA(0011、0110、1100、1001)#include <reg52.h> unsigned char codeF_Rotation[4]={0x03,0x05,0x0D,0x09};//正转表格 unsigned char code B_Rotation[4]={0x09,0x0D,0x05,0x03};//反转表格void Delay(unsigned int i)//延时{while(--i);}main(){unsigned char i;while(1){for(i=0;i<4;i++)//4 相 {P1=F_Rotation[i]; //输出对应的相可以自行换成反转表格Delay(500); //改变这个参数可以调整电机转速}}}4.3 八拍方式：A-AB-B-BC-C-CD-D-DA(0001、0011、0010、0110、0100、1100、1000、1001)#include <reg52.h>sbit key=P2^0; //按键控制步进电机的方向//八拍方式驱动，顺序为 A AB B BC C CD D DAunsigned char code clockWise[]={0x01,0x03,0x02,0x06,0x04,0x0c,0x08,0x0d};void Delay(unsigned int i)//延时{while(--i);}void main(){unsigned char i;while(1){for(i=0;i<8;i++){if(key) //按键未按下，正转{P0=clockWise[i];Delay(500);}else //按键按下，反转{P0=clockWise[8-i];Delay(500);}}}（资料素材和资料部分来自网络，供参考。
步进电机驱动器整机电路图
步进电机驱动器整机电路图教程来源：中华工控网作者：未知点击：5893次时间：2009-8-27 11:34:12在由上位机或PLC为主的工控系统中，尤其是在对各种机械设备的控制中，常常看到PLC、触摸屏、伺服电机驱动器、伺服电机或步进电机驱动器、步进电机的组合应用。
对于伺服电机和步进电机，由于结构简单，原理上也不是太复杂，看到实物，再配合应用，就了解了。
但对电机驱动器的结构和电路，限于各种条件，就难以知道其“本来面目”了。
本人由于工作关系，接手了一台需维修的步进电机驱动器，又由于维修的需要，测绘了步进电机的整机电路图，浏览之下，就知道步进电机驱动器是个怎么回事了。
在此将整机全图奉献于大家。
整机全图共4张。
第一张图：步进电机驱动的主电路和开关电源电路。
步进电机驱动器的功率输出电路的形式同变频器主电路是相似的。
每一路皆由两只IGBT管子做推挽式输出，在管子上也反向并联了二极管，以提供反向电流的通路，进而保护IGBT管子的安全。
IGBT管子的过流保护信号由AR1、BR1两只电阻上取得，此两只电阻将流经IGBT管子的电流信号转化为电压信号，经后级保护电路处理，送入单片机。
开关电源输出的+5V，作为单片机的电源。
另外，+5V、-5V 还作为保护电路的双电路供电。
一路+15V电源，经PIC和PT1转化为四路15V电源，供四路驱动电路用。
第二张图：驱动电源及端子信号来源。
由电源板来的+15V电源，经NE555时基电路振荡逆变，开关变压器PT1四个次级绕组输出四组互相隔离的15V直流电压，供驱动IC的供电；第三张图：步进电机驱动器的脉冲驱动电路及步时电机的工作电流设定电路等。
驱动IC采用IS2110S专用的驱动芯片，单片机输出的四路脉冲信号经由74LS08四二输入与门电路处理后，送入四片IS2110S驱动电路，经光电隔离和功率放大后，送放逆变功率电路，输入步进脉冲到步时电机；第四张图：CPU（单片机）电路和控制端子内电路图。
三张接线图搞定步进电机接线问题！
三张接线图搞定步进电机接线问题！很多小伙伴刚接触步进电机，步进电机驱动器，很有可能对于步进电机接线方法和步进电机接线图弄不明白，所以可能无从下手。
下面这篇文章让您快速掌握步进电机的接线方法，三张实用的步进电机接线图教你快速解决。
首先，我们来看看连接步进电机接线方法。
第二步，连接步进电机驱动器的电源，如果在我们的步进电机使用直流24V供电可以与表控共用一个开关电源来供电。
第三步，来看一下连接步进电机驱动器与表控的控制接线：1、将步进电机驱动器脉冲输入信号和方向输入信号的正极连接到表控的5V端子。
2、将步进电机驱动器脉冲输入信号的负端连接到表控的Y1输出端子上。
3、将步进电机驱动器方向输入信号的负端连接到表控的Y2输出端子上。
4、接下来就是设置步进电机驱动器的细分，一般可以放在8（1600）左右，通过初步调试后设置实际需要的细分。
5、设置步进电机的正转设置，参考设置，一行实现正转。
X1是正转的启动开关。
6、步进电机反转的设置：X2是反向启动开关，Y1输出脉冲，Y2输出方向信号。
两行实现反转动作。
好了，小编描述了步进电机接线和最基本的设置方法就到这里告一段落了，一般情况保证接线正确，但是要特别注意的是电源的极性，设置正确就可以正常运行。
看到这里，相信很多小伙伴对此已经非常熟悉了。
步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。
每输入一个脉冲电机转轴步进一个步距角增量。
电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。
步进电机通常被用作定位控制和定速控制。
下面为大家分享三张最实用的步进电机接线图！二相混合式步进电机+三相混合式步进电机+五相混合式步进电机接线图空心杯无刷电机接线图工业级无刷电机接线图看完以上关于步进电机接线的知识和问题，是不是轻松就搞定了呢？！来源：网络。
步进驱动器接线：步进电机驱动器与plc怎么接线【附接线图】
步进驱动器接线：步进电机驱动器与plc怎么接线【附接线图】 步进电机驱动器和PLC怎么接线？ PUL+：+5V或+24V串2K电阻。
PUL-：Y0 （PLC输出COM0:-5V或-24V （输出Y点对应COM端））。
DIR+:+5V或+24V串2K电阻。
DIR-：Y1 （PLC输出COM1:-5V或-24V （输出Y点对应COM端））。
EN+：+5V或+24V串2K电阻。
EN-：同上（使能脱机信号，可接可不接） 伺服电机内部的转⼦是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转⼦在此磁场的作⽤下转动，同时电机⾃带的编码器反馈信号给驱动器，驱动器根据反馈值与⽬标值进⾏⽐较，调整转⼦转动的⾓度。
伺服电机的精度决定于编码器的精度（线数）。
脉冲型步进电机驱动器与PLC的接线： 以PMD006P2这款驱动器采⽤共阴极接法为例，下图为PMD006P2驱动器操作⼿册上的共阴极接线⽅式： 驱动器实物及详细端⼝描述如下图： 脉冲型驱动器与PLC共阴极接线⽅案图如下： 注意： 1、R电阻为分压电阻，由于PMD006P2驱动器信号输⼊电压为5V，⽽PLC输出信号电压为24V所以需要接⼀个3.3Kohm 1/4W的分压电阻 2、使⽤此种共阴极接法在待机状态下，需保证Y0为低电平，如果Y0为⾼电平，驱动器待机时也会处于⼯作状态，从⽽导致驱动器发热 步进电机驱动器与PLC的接线图 步进电机驱动器与PLC的接线图分很多种，⾸先我们需要确定步进电机驱动器的类型，总线控制的步进电机驱动器与PLC的接线图和脉冲型的步进电机驱动器是有较⼤区别。
总线型步进电机驱动器与PLC的接线最⽐较简单，如果⽤CAN总线只需分别将PLC的CANH、ANL与驱动器的CANH、CANL⼀⼀对应接上就⾏，值得注意的是CAN总线的末端需要接⼀个120欧的终端电阻。
德科智控步进驱动器⼚家提供步进驱动器、步进电机接线⽰意图及接线⽅法指导，有对应电机⼯程师给与技术⽀持！相关推荐。
步进电机接线图
雷赛两相、三相混合式步进电机，采用优质冷轧钢片和耐高温永磁体制造，产品规格涵盖35-130范围。具有温升低、可靠性高的特点，由于其具有良好的内部阻尼特性，因而运行平稳，无明显震荡区。可满足不同行业、不同环境下的使用需求。
雷赛采用专利技术研发的三相步进电机驱动系统，更好地解决了传统步进电机低速爬行、有共振区、噪音大、高速扭矩小、起动频率低和驱动器可靠性差等缺点，具有交流伺服电机的某些运行特性，其运行效果可与进口产品相媲美。
引线数
相电流
电阻(Ω)
电感(mH)
长度L(mm)
转子惯量(g.cm2)
重量(kg)
适配驱动器
串联
并联
二相ห้องสมุดไป่ตู้
35
35HS01
0.07
1.8
4
0.4
35
8.0
28
12
0.17
M415B/DM320/M325
39
39HS02
0.065
1.8
4
0.6
15
16
34
20
0.18
M415B/DM320/M325
42
76
460
1.0
57HS22
2.2
1.8
8
2.8
5.6
0.67
1.8
76
480
1.1
86
86HS35
3.0
1.8
8
2.0
4.0
1.4
3.9
65
800
2.0
DM556/DM856/M752/
M860/M880A/MA550/
MA860/H850/MA860H/
信浓步进电机接线图,信浓步进马达的接线方式,信浓电机引线的含义
一些工程师手上没有信浓步进电机的规格书或者接线图，不知道怎么样将信浓步进电机和驱动器之间正确地接线，下面整理了常见的信浓步进电机的接线图，希望能够对您有所帮助。
驱动器的面板上通常都标示了每个接线口的含义，将步进电机的A+A-B+B-引线对应接到驱动器上就可以了，见下图。
驱动器铭板上接线柱含义示例步进电机规格书上的接线图示例要得到信浓步进电机接线图，最可靠的方式还是从自己的进货商那里拿到对应型号步进电机的规格书，步进电机规格书里面有接线图，如果一时拿不到步进电机的规格书，可以按照下面方式接线。
第一种方式就是通过测量步进电机每根引线之间的电阻值来判断引线的含义。
信浓马达公司目前只专注于生产两相混合式步进电机，即使没有步进电机接线图，通过测量步进电机引出线之间的电阻也是可以判断各引线的含义，虽然不知道哪根线是A+A-或者B+B-等，但不影响和驱动器的接线使用。
具体方法是：用万用表测试各个引线之间的电阻值，由于A、B相引线之间是断开的，电阻无限大，所以有电阻值的引线之间是同一相的，我们就认定其中一相是A相，另外一相是B相，分别接到驱动器上的A、B相，如果发现电机转向不对，任意一相的引线内部对换一下接线位置就可以了，但如果是6线的电机，就要判断哪个是COM线，COM线和同一相的另外两根接线之间的电阻值是其他两根线之间电阻值的一半，根据这个可以判断COM线。
如果没有步进电机规格书，也没有万用表，或者不想费神测量，那就参考下面信浓步进电机的接线图。
信浓步进电机引线式样或者插头式配引线的情况下，步进电机引线的颜色是有标准定义的（信浓按照客户指定的颜色定制的步进电机产品除外），大部分信浓步进电机引线颜色是按照标准线色来定义的，见下图。
也就是说信浓步进电机的“A+A-B+B-”引线颜色分别是“棕橙红黄”，Acom线是黑色，Bcom线是白色，Com线是AB相共用的时候是黑色线，这种步进电机是5根线。
但56C系列，86D系列和60/90减速步进电机的引线颜色和标准颜色不一样，见下图。
电机接线图例讲解
献给电气自动化专业的同学（以后或许会用到）
1.基本的直接启动控制线路
按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。
2 直接启动，延时停止
通过时间继电器作用，延时使回路断开。
3 控制电机正反转
使用双重互锁，采用复合按钮和2个接触器。
将2个接触器的常闭辅助触点相互串联在对方回路中，安全方便，避免了短路的发生~
4 顺停、逆停循环
5 电机轮流循环启动
6 三台电机轮流循环
7 单按钮控制电机启动停止
8 时间继电器控制双速电机
9 定子串电阻降压启动
这个不太常用！
10 延边三角形降压启动
这个知道就行！！！
11 星三角降压启动
照片名称：星三角降压启动实物接线图
照片名称：星三角
照片名称：星三角启动控制线路图
照片名称：星三角
（这个很重要，也和简单，也很实用的降压启动，一般电机大于7.5千瓦，为了保护电压网就应该采取降压的方式。
）
12 自耦降压
这也是很使用的降压启动控制线路。
一般大于40千瓦的电机使用。
步进电机的接线方法
步进电机的接线方法
步进电机有两种常见的接线方法：单相接线和双相接线。
1. 单相接线方法：
单相接线方法又称为单相驱动接线方法，电机有两个线圈，每个线圈与电源交流电的一个端子连接，并且两个线圈之间相隔90度电位。
这种接线方法适合推动较小的负载。
2. 双相接线方法：
双相接线方法又称为双相驱动接线方法，电机有四个线圈，将它们分为两组，每组两个线圈连接在一起，并且每组线圈之间相隔90度电位。
这种接线方法适合推动较大的负载。
无论采用哪种接线方法，步进电机都需要使用专用的驱动器来控制电机的运动。
驱动器通过控制电流的方向和大小来控制步进电机的转动角度。
步进电机控制PCI卡接线图
CNC2000数控卡接口与外部接线图37芯接线图芯接线图 (注：注：复用接法主要为武汉几家客户用；复用接法主要为武汉几家客户用；复用接法主要为武汉几家客户用；深圳一般不用；深圳一般不用；深圳一般不用；软件有一点区别软件有一点区别) 脚号信号信号复用 脚号 信号 复用1 X 脉冲脉冲20 Z 脉冲脉冲2 X 方向方向21 Z 方向方向3 D/A 模拟地输出模拟地输出 22 C 脉冲脉冲 （旋转轴）（旋转轴） PWM信号4 D/A 输出输出 （0~5V ）23 C 方向方向5 Y 脉冲脉冲24 Y 方向负(差动时接)6 Y 脉冲负(差动时接) 25 Y 方向方向7 X 脉冲负(差动时接)26 X 方向负(差动时接) 8 Z 轴零位输入轴零位输入 启动/暂停/继续继续27 9 地 (5V 地)28 +5V （外接）10 地 (24V 地)29 +24V （外接）11 M77/M79 30 Z 轴负极限轴负极限Z+ 按键按键 12 31 M60/M65 (高度跟随) 13 M92/M91 （光闸） 32 M50/M55 (红光指示) 14 M09/M10 （气阀） 33 M07/M08 （激光）15 M05/M06 (下降) 34 M03/M04 (上升) 16 Y 轴负极限轴负极限 Y+ 按键按键 35 X 轴负极限轴负极限X+ 按键按键 17 Z 轴正极限轴正极限切割机走边框按键切割机走边框按键 Z- 按键或走边框或走边框 36 Y 轴正极限轴正极限Y - 按键按键 18 Y 轴零位轴零位 37 X 轴正极限轴正极限 X- 按键按键 19 X 轴零位轴零位注：操作采用复用接法时，极限开关等必须用常开方式（碰到极限时才对地导通）。
当参数设置中设置“切割机无Z 轴面板手动”时，17脚接走边框按键。
划片专用软件包括通用CNC2000卡和带PWM 输出卡两个版本 1 划片编程见“划片编程”菜单。
2 因为片子一般有很多坏的，中途经常需要停下来回起点，所以增加： 按 空格键 暂停， 按 Home 键回起点。
步进电机接线图
∙o接线图适配驱动器电机型号 适配驱动器57HS04 DM422C/DM432C/DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND882/M415B/M325 57HS06 57HS0957HSM0957HS13 DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND882 57HS22步进电机是一种专门用于位置和速度精确控制的特种电机。
步进电机的最大特点是其“数字性”，对于控制器发过来的每一个脉冲信号，步进电机在其驱动器的推动下运转一个固定角度(简称一步)，如下图所示。
如接收到一串脉冲步进电机将连续运转一段相应距离。
同时可通过控制脉冲频率，直接对电机转速进行控制。
由于步进电机工作原理易学易用，成本低(相对于伺服)、电机和驱动器不易损坏，非常适合于微电脑和单片机控制，因此近年来在各行各业的控制设备中获得了越来越广泛的应用。
∙步进电机的种类和特点步进电机在构造上有三种主要类型：反应式(Variable Reluctance ，VR)、永磁式(Permanent Magnet,PM)和混合式(Hybrid Stepping,HS)。
* 反应式定子上有绕组、转子由软磁材料组成。
结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。
* 永磁式永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。
其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为7.5°或15°)。
* 混合式混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。
其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。
按定子上绕组来分，共有二相、三相和五相等系列。
