矿井排水系统设计规范

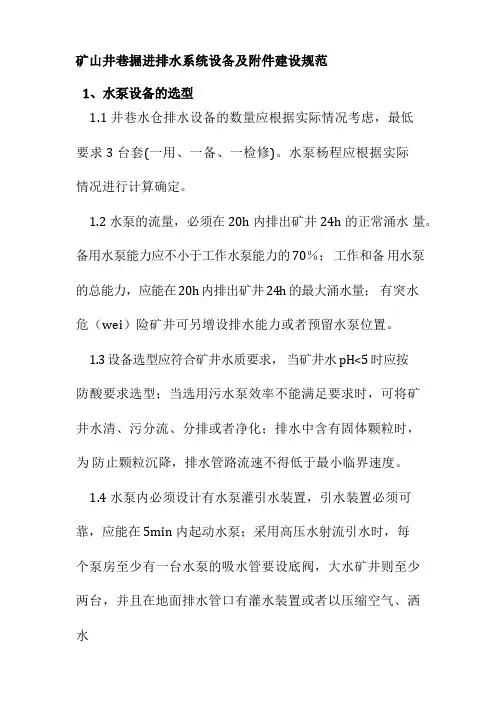

矿山井巷掘进排水系统设备及附件建设规范
1.1 井巷水仓排水设备的数量应根据实际情况考虑，最低要求 3 台套(一用、一备、一检修)。
水泵杨程应根据实际情况进行计算确定。
1.2 水泵的流量，必须在 20h 内排出矿井 24h 的正常涌水量。
备用水泵能力应不小于工作水泵能力的 70％；工作和备用水泵的总能力，应能在 20h 内排出矿井 24h 的最大涌水量；有突水危（wei）险矿井可另增设排水能力或者预留水泵位置。
1.3 设备选型应符合矿井水质要求，当矿井水 pH<5 时应按防酸要求选型；当选用污水泵效率不能满足要求时，可将矿井水清、污分流、分排或者净化；排水中含有固体颗粒时，为防止颗粒沉降，排水管路流速不得低于最小临界速度。
1.4 水泵内必须设计有水泵灌引水装置，引水装置必须可靠，应能在 5min 内起动水泵；采用高压水射流引水时，每个泵房至少有一台水泵的吸水管要设底阀，大水矿井则至少两台，并且在地面排水管口有灌水装置或者以压缩空气、洒水管压力水作备用；采用真空泵作引水装置时，应至少配备一台备用真空泵。
2．1 主排水管路必须设工作和备用的水管。
工作水管的能力，应在 20h 内排出矿井 24h 的正常涌水量。
排水管路应考虑管路的备用，可安装 2 套排水的管路。
但全部管路的总能力应在 20h 内排除矿井 24h 的最大涌水量。
2.2 排水管路必须能承受内水静压、水锤动压、钢管自重和温度应力叠加产生的载荷。
还应能承受 1.25 倍设计工作压力的压力试验。
2.3 斜井管路应设在悬臂架上或者底板混凝土墩上，此间距在 4~8m，每隔 50m 固定，并应留有足够的安装和检修位置。
管道设在人行道上方时，吊挂高度应高于 1.8m。
2.4 管路下端应设金属弯管支座。
排水高度大时，可以分段选择管壁厚度。
分段设直管支座，第一道直管支座宜布置在距井口 100m 摆布处。
管座应固定在专设钢梁上，底部和中间支座梁的强度、刚度、总体和局部稳定性及梁基础强度均应按“钢结构设计规范”计算，能承受所有管道同时发生水锤时的动、静载荷。
