闭式自动喷水灭火系统厂广泛地适用于各种可以用水灭火的场所。
尤其适用于高层民用建筑、公共建筑、普通工厂、仓库、船舱以及地下毛程等场所。
其具体设置范围，应根据建筑物、构筑物的性质、规模、高度、火灾危险性、防火条件等，按照国家有关消防技术规范进行确定。
建筑物、构筑物内的下列场所或部位，应设自动喷水灭火系统保护:1.厂房（1）等于或大于50000纱锭的棉纺厂的开包、清花车问。
（2）等于或大于5000锭的麻纺厂的分级、梳麻车间。
（3）服装、针织高层厂房。
（4）建筑面积超过1500m的木器厂房。
（5）火柴厂的烤梗、筛选部位。
（6）泡沫塑料厂的预发、成型、切片、压花部位。
2.库房（l）每座占地面积超过1000m的棉、毛、丝、麻、化纤、毛皮及其制品库房。
（2）每座占地面积超过600m的火柴库房。
（3）建筑面积超过500m的可燃物品地下库房。
（4）可燃、难燃物品的高架库房和高层库房（冷库、高层卷烟成品库房除外）。
（5）省级以上或藏书量超过1O万册图书馆的书库。
（6）省级邮政楼的邮袋库。
3.单、多层公共建筑（1）超过1500个座位的剧院观众厅、舞台上部（屋顶采用金属构件时）、化妆室、道具室、储藏室、贵宾室。
（2）超过2000个座位的会堂或礼堂的观众厅、舞台上部、储藏室、贵宾室。
（3）超过3000个座位的体育馆、观众厅的吊顶上部、贵宾室、器材间、运动员休息室。
（4）每层面积超过3000m或建筑面积超过9000m的百货商场、展览大厅。
（5）设有空气调节系统的旅馆和综合办公楼内的走道、办公室、餐厅、商店、库房和无楼层服务员的客房。
（6）国家级文物保护单位的重点砖木或木结构建筑。
（7）一飞机发动机试验台的准备部位。
闭式自动喷水灭火系统
闭式自动喷水灭火系统
一，系统的类型
闭式自动喷水灭火系统根据工作原理不同，分为湿式自动喷水灭火系统，干式自动喷水灭火系统，预作用自动喷水灭火系统等类型。
、
1.湿式自动喷水灭火系统
湿式自动喷水灭火系统是最早发明，最简单，且应用最广泛的一种自动喷水灭火系
统。
由闭式喷头，管道系统，湿式报警阀，报警装置和给水设备等组成。
该系统在报警阀的上下管道中始终充满着压力水，故称为湿式自动喷水灭火系统。
其工作原理是；发生火灾后，火焰或高温气流使闭式喷头的热敏感元件动作，喷头
开启，喷水灭火。
此时，管网中的水从静止变为流动，水流使水流指示器动作发出
电信号，在报警控制器上指定某一区域已在喷水。
由于喷头开启泄压，在压力差的
作用下，原来处于关闭状态的湿式报警阀就自动开启。
压力水通过湿式报警阀，流
向灭火管网，同时打开通向水力警铃的通道，水流冲击水力警铃发出声响报警信号。
消防控制中心根据水流指示器或压力开关的报警信号，自动启动消防水泵向系统加
压供水，达到维持自动喷水灭火的目的。
2. 湿式自动喷水灭火系统具有经结构简单，施工，管理方便，灭火速度快，控火效率高，建设投资和经常费用省，适用范围广等优点，但由于其管路在喷头中始终充满水，所以应用受环境温度的限制，适用于环境温度不低于4.，且不高于70.的建，构筑物。
(完整版)闭式自动喷水灭火系统
4.1.1 喷头及控制组件
(4) 电磁阀 1、用在干式和有压预作用系统中连接快速排气阀排空管道内的空 气，安装于快速排气阀入口前； 2、用在电控雨淋系统中用来开启雨淋阀组。 3、用在自动喷水灭火－泡沫联用系统中控制泡沫液加压管路开启 关闭 喷规 4.2.9条第4款 干式系统和预作用系统的配水管道应设快 速排气阀。有压充气管道的快速排气阀入口前应设电动阀。
控制喷头数：500个
干式系统工作原理图
喷头或排气 阀开启放气
火灾发生
干式报警 阀开启
高位水箱 气压罐供水
水流进入喷水管网
水泵接合器 喷头正常 供 水 喷水灭火
水力警铃 动作
水流指示器 动作
压力开关 动作
直接启泵
水泵开启 供水
自动联 动启泵
报警联动
控消制防器中报心 水压控流力制指开室示关 器动动 作作
4.1.1 喷头及控制组件
(5) 信号阀
用在报警阀的进出口处和水流指示器前，具有明显开 闭标志的带有关闭时能输出关闭电信号的阀门。
4.2 干式自动喷水灭火系统
组成：为了满足寒冷和高温场所安装自动灭火系统的需要，在湿式系统 的基础上发展起来的。该系统是由闭式喷头、管道系统、干式报警阀、 报警装置、充气设备、排气设备和供水设备等组成。其管路和喷头内平 时没有水，只处于充气状态，故称之为干式系统或干管系统。
工作原理：系统在雨淋阀之后的管道内，平时充满低压气体，火灾发 生时，安装在保护区的感温、感烟火灾探测器首先发出火警信号，控 制器在将报警信号作声光显示的同时开启雨淋阀，使水进入管路，并 在很短时间内完成充水过程，使系统转变成湿式系统，以后的动作与 湿式系统相同。火灾扑灭后，应将雨淋阀关闭，并排空管路中的水使 系 统 侧 管 网 充 气 ， 恢 复 准 工 作 状 态 。 充 气 压 力 通 常 控 制 在 0.030.05MPa范围内，充气量不小于0.10m/min，以确保在30min内完成 对将管网的充压。（控制喷头数：800）
[]自动喷水灭火系统详解(图文配套)
![[]自动喷水灭火系统详解(图文配套)](https://img.taocdn.com/s3/m/22bbc6b125c52cc58ad6be9a.png)
第一节 自动喷水灭火系统概述
第一节 自动喷水灭火系统概述
二、自动喷水灭火系统的组成及工作原理
1.2.系统工作原理
（1）准工作状态 湿式系统在准工作状态下，由高位水箱或气压罐、稳 压泵，提供扑救初期火灾所需的水量和水压。在湿式报警阀 后无任何系统组件出水时，系统管网内的水应处于相对静止 状 态 ； 如 果 在 末 端 压 力 为 0.14MPa 的 末 端 试 水 装 置 处 以 15L/min流量放水时，系统不会发出报警信号。因此，本系统 在准工作状态时，允许供水系统有微小的波动，不会产生误 报。
第一节 自动喷水灭火系统概述
二、自动喷水灭火系统的组成及工作原理
1.3.适用范围 环境温度不低于4℃、不高于70℃的新建、扩建、
改建民用与工业建筑物和场所（不能用水扑救的建筑物和场 所除外）都可采用湿式系统。
第一节 自动喷水灭火系统概述
二、自动喷水灭火系统的组成及工作原理
2.1. 干 式 系 统 组成
第一节 自动喷水灭火系统概述
二、自动喷水灭火系统的组成及工作原理
4.3.适用范围
雨淋系统适用于燃烧猛烈，蔓延迅速的严重危险级建 筑物或场所，如剧院舞台上部、大型演播室、电影摄影棚 等。如果在这些建筑物中采用闭式自动喷水灭火系统，发 生火灾时，只有火焰直接影响到的喷头才能开启喷水，且 闭式喷头开启的速度慢于火灾蔓延的速度，因此不能迅速 出水控制火灾。

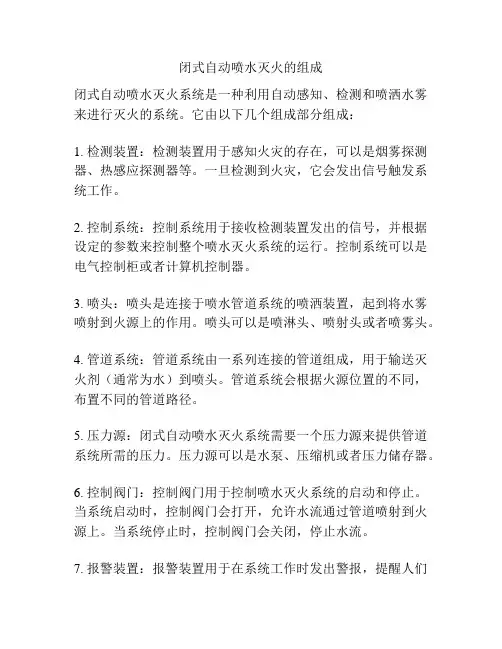

闭式自动喷水灭火的组成

闭式自动喷水灭火的组成
闭式自动喷水灭火系统是一种利用自动感知、检测和喷洒水雾来进行灭火的系统。
它由以下几个组成部分组成：
1. 检测装置：检测装置用于感知火灾的存在，可以是烟雾探测器、热感应探测器等。
一旦检测到火灾，它会发出信号触发系统工作。
2. 控制系统：控制系统用于接收检测装置发出的信号，并根据设定的参数来控制整个喷水灭火系统的运行。
控制系统可以是电气控制柜或者计算机控制器。
3. 喷头：喷头是连接于喷水管道系统的喷洒装置，起到将水雾喷射到火源上的作用。
喷头可以是喷淋头、喷射头或者喷雾头。
4. 管道系统：管道系统由一系列连接的管道组成，用于输送灭火剂（通常为水）到喷头。
管道系统会根据火源位置的不同，布置不同的管道路径。
5. 压力源：闭式自动喷水灭火系统需要一个压力源来提供管道系统所需的压力。
压力源可以是水泵、压缩机或者压力储存器。
6. 控制阀门：控制阀门用于控制喷水灭火系统的启动和停止。
当系统启动时，控制阀门会打开，允许水流通过管道喷射到火源上。
当系统停止时，控制阀门会关闭，停止水流。
7. 报警装置：报警装置用于在系统工作时发出警报，提醒人们
火灾已经发生。
报警装置可以是声音报警器、可视报警灯等。
闭式自动喷水灭火系统的这些组成部分一起协同工作，能够有效地探测和灭火火灾，保障人员生命财产的安全。
自动喷水灭火系统
自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。
它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。
二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。
分类（1）按结构形式可分为闭式喷头和开式喷头。
闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。
开式喷头则在正常情况下处于开启状态，直接喷水灭火。
（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。
玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。
易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。
选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。
例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。
（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。
喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。
（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。
组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。
（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。
（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。
自动喷水灭火系统
第6章自动喷水灭火系统6 自动喷水灭火系统自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。
据资料统计，自动喷水灭火系统扑灭初期火灾的效率在97%以上，因此在国外一些国家的公共建筑都要求设置自动喷水灭火系统。
鉴于我国的经济发展状况，目前要求在人员密集不易疏散，外部增援灭火与救生较困难或火灾危险性较大的场所设置自动喷水灭火系统。
6 自动喷水灭火系统自动喷水灭火系统分类及组成闭式自动喷水灭火系统湿式自动喷水灭火系统干式自动喷水灭火系统干湿式自动喷水灭火系统预作用自动喷水灭火系统重复启闭预作用灭火系统自动喷水—泡沫连用灭火系统开式自动喷水灭火系统雨淋系统水幕系统水喷雾灭火系统自动喷水灭火系统自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。
闭式自动喷水灭火系统特点：采用闭式喷头，平时处于关闭状态，系统相对用水量比较少，造成的水渍损失也比较小。
开式自动喷水灭火系统特点：采用开式喷头，处于常开状态。
出水量大，灭火及时。
为喷头常闭的灭火系统，管网中充满有压水。
当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火。
室内发生火情喷头动作喷水水流指示器动作湿式报警阀动作压力开关报警值班室(服务台)末端试验装置水力警铃报警消防控制室启动水泵报告与传递指令湿式自动喷水灭火系统原理流程图１．湿式自动喷水灭火系统湿式自动喷水灭火系统图示1-消防水池；2-消防泵；3-管网；4-控制蝶阀；5-压力表；6-湿式报警阀；7-泄放试验阀；8-水流指示器；9-喷头；10-高位水箱、稳压泵或气压给水设备；11-延时器；12-过滤器；13-水力警铃；14-压力开关；15-报警控制器；16-非标控制箱；17-水泵启动箱；18-探测器；19-水泵接合器图3-9 湿式自动喷水灭火系统图式湿式自动喷水灭火系统由于管网中充有有压水，当渗漏时会损坏建筑装饰和影响建筑的使用。
缺点系统简单、施工方便、节省投资、控火效率高、适用范围广。
自动喷淋水灭火系统工程
• 镀锌钢管沟槽连接项目已包括了管件的安装费用, 管件本身的价格另行计算。
喷头安装：按有吊顶、无吊顶分别以“10个”为计 量单位。
• 报警装置安装: 按成套产品以
“组”为计量单位。 注：其他报警装置
适用于雨淋、干式 (含干湿两用)及预作 用报警装置，安装执 行湿式报警装置安装 项目，其人工乘以系 数1.2。
任务三
• 解答： • 148.45/10×155.77=148.45/10×(99.11+52.84+3.82)
=2312.41元 389.0875×6.14＝2389.00元 所以，直接工程费＝2312.41+2389.00＝4701.41元
任务三
• 直接工程费用表见word文档。
项目内容设置
工程量计算
• 其余工程量计算见word文件
项目内容设置
任务一 三 直接工程费用计算 任务四 单位工程费用计算
任务三
• 一、案例： 识读与查询定额已知： 水喷淋镀锌钢管DN25，工程量为148.45米。 查定额已知：计量单位10米，基 价：155.77元； 人工单价：99.11元； 材料单价：52.84元； 机械单价：3.82元； 材料明细栏：镀锌管389.0875kg，市场价6.14元/kg 要求：计算直接工程费。
景
•景
– 是以自然物为主体所形成的，能引起美感的审美对 象，而且必定是以时空为特点（景的最佳观赏时间 、空间）的多维空间，具有诗情画意，令人赏新悦 目，使人流连。
• 园林中的景
– 是指在园林绿地中，自然或经人工创造的，以能引 起人的美感为特征的一种供作游憩观赏的空间环境 。
第六章、自动喷水灭火系统维护保养方案
第六章、自动喷水灭火系统维护保养方案9.0。
1 自动喷水灭火系统应具有管理、检测、维护规程，并应保证系统处于准工作状态。
9。
0。
2 维护管理人员应熟悉自动喷水灭火系统的原理、性能和操作维护规程。
9。
0。
3 维护管理人员每天应对水源控制阀、报警阀组进行外观检查，并应保证系统处于无故障状态。
9。
0。
4 每年应对水源的供水能力进行一次测定.9。
0。
5 消防水池、消防水箱及消防气压给水设备应每月检查一次，并应检查其消防储备水位及消防气压给水设备的气体压力。
同时，应采取措施保证消防用水不作它用,并应每月对该措施进行检查，发现故障应及时进行处理。
9。
0.6 消防水池、消防水箱、消防气压给水设备内的水应根据当地环境、气候条件不定期更换。
更换前,负责自动喷水灭火系统的专职或兼职管理人员应向领导报告，并报告当地消防监督部门。
9。
0.7 寒冷季节，消防储水设备的任何部位均不得结冰.每天应检查设置储水设备的房间，保持室温不低于5℃.9.0.8 每两年应对消防储水设备进行检查，修补缺损和重新油漆.9.0。
9 钢板消防水箱和消防气压给水设备的玻璃水位计，两端的角阀在不进行水位观察时应关闭.9.0.10 消防水泵应每月启动运转一次，内燃机驱动的消防水泵应每周启动运转一次。
当消防水泵为自动控制启动时,应每月模拟自动控制的条件启动运转一次。
9.0。
11 电磁阀应每月检查并应作启动试验，动作失常时应及时更换.9.0。
12 每个季度应对报警阀旁的放水试验阀进行一次供水试验，验证系统的供水能力。
9.0.13 系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态. 每月应对铅封、锁链进行一次检查，当有破坏或损坏时应及时修理更换.9.0。
14 室外阀门井中，进水管上的控制阀门应每个季度检查一次,核实其处于全开启状态。
9。
0。
15 消防水泵接合器的接口及附件应每月检查一次，井应保证接口完好、无渗漏、闷盖齐全。
9。
0.16 每两个月应利用末端试水装置对水流指示器进行试验。
闭式自动喷水灭火系统
湿式自动喷水灭火系统主要部件表
2
名称
7 8 消防水泵 进水管 专用消防增压泵 水源管
用途
9
10 11 12
排水管
末端试水装臵 闭式喷头 水流指示器
末端试水装臵排水
试验系统功能 感知火灾，出水灭火 输出电信号，指示火灾区域
湿式自动喷水灭火系统主要部件表
3
名称
13 14 水池 压力开关
用途
储存一
工作原理：火灾探测器报警→打开排气阀， 排出管网内预先充好的压缩空气→消防水 进入管网→火场温度升高→闭式喷头动作 →喷出压力水灭火（湿式报警阀自动打开） →压力开关动作→启动喷淋泵→水压超过 某一规定值→停止喷淋泵
闭式自动喷水灭火系统
4.干湿式自动喷水灭火系统： 具有湿式和干式喷水灭火系统的性能，安装在冬 季采暖期不长的建筑内，寒冷季节为干式，温暖 季节为湿式。
用途
系统控制阀，输出报警水流 供给系统压缩空气
3
4 5 6
防止系统超压
加速排除系统压缩空气
闭式自动喷水灭火系统
3. 预作用自动喷水灭火系统 特点：为喷头常闭的灭火系统，管网中平时不充 水。发生火灾时，火灾探测器报警后，自 动控制系统控制阀门排气、充水，由干式 变为湿式系统。只有当着火点温度达到开 启闭式喷头时，才开始喷水灭火。
闭式自动喷水灭火系统
预作用自动喷水灭火系统的优点：
同时具备干式喷水灭火系统和湿式喷水灭火系 统的特点；
克服了干式喷水灭火系统控火灭火率低，湿式系 统产生水渍的缺陷，可以代替干式系统提高灭火 速度。也可代替湿式系统，用于管道和喷头易于 被损坏而产生喷水和漏水，造成严重水渍的场所；
还可用于对自动喷水灭火系统安全要求较高的建 筑物中。
给排水基础知识 第六章 自动喷水灭火系统
第六章自动喷水灭火系统6－1 概述自动喷水灭火系统是一种能自动作用喷水灭火，同时发出火警信号的消防给水系统。
自动喷水灭火系统多设在火灾危险性较大，起火蔓延很快的场所，以与对消防要求较高的建筑物或个别房间，如商场、高层建筑等和大剧院舞台等部位。
一般由消防供水水源、消防供水设备、喷头、消防管网、报警阀、火灾控制器与火灾探测报警控制系统组成。
按喷头平时开阀情况分为闭式和开式两类。
属于闭式的有湿式系统、干式系统、预作用式系统、快速反响系统与自动循环启闭系统等。
属于开式的有水幕系统和雨淋系统。
6－2 闭式自动喷水灭火系统工作原理与主要组成一、闭式自动喷水灭火系统工作原理1、湿式自动喷水灭火系统通常由闭式喷头、湿式报警阀、管网供水设备与供水水源等组成，其系统在报警阀前后管道内始终充满压力水。
适用于布置在温度不低于4℃和不高于70℃的建筑物内，喷头向上向下安装均可。
2、干式自动喷水灭系统由闭式喷头、管道系统、干式报警阀、干式报警控制装置、充气装置、排气设备与供水设施等组成。
适用于布置在环境温度低于低于4℃和高于70℃的建筑物、构筑物内。
喷头宜向上设置。
如果在干式报警阀处的降压过程，使之快速启动，缩短排气时间。
干式自动喷水灭火系统为喷头常闭的灭火系统。
管网中平时不充水，充满有空气或氮气。
当建筑物发生火灾点火温度到达开启闭式喷头时，喷头开启，排气、充水、灭火。
该系统灭火时，需先排气故喷头出水灭火不如湿式系统与时。
但管网中平时不充水，对建筑物装饰无影响，对环境温度也无要求，适用于采暖期长而建筑内无采暖的场所。
3、预作用自动喷水灭火系统由闭式喷头、预作用阀门、管网、报警装置、供水设施、火灾控制器与控制系统组成。
该系统中，干式报警阀之后的管道平时充满压缩气体〔即平时为干式〕，当发生火灾时，与喷头安装在一起的火灾控制器，首先探出火灾并发出声响报警信号，控制器再将报警信号作声光显示的同时，开启报警阀，使消防水进入管网，并在不大于3min的时间内完成管网充水过程〔即变为湿式〕，同时进展火灾初期报警。
闭式自动喷水灭火系统
案例3
• 1999年7月，某日凌晨1：00，上海一正在施工 的某会展中心大楼首层一办公室油漆时发生火 灾，7只喷淋头破裂开启将火灾扑灭，灭火用 水来自屋顶消防水箱，而此时的消防水泵尚未 施工完毕。
A1 = 56.57 / 6 =9.43 ㎡
第五章
开式自动喷水灭火系统
雨淋系统
水幕系统
水喷雾系统
第一节
雨淋喷水灭火系统
1.定义
由火灾自动报警系统或传动管控制， 自动开启雨淋报警阀和启动供水泵后， 向开式洒水喷头供水的自动喷水灭火 系统。
二、系统的组成及工作原理 组成：开式喷头、雨淋阀、探测系统、 传动控制组件、管路系统、给水设备 工作原理：
q K 10P
（二）控制阀及开启装置
手动闸阀、电磁阀、雨 淋阀等
感温雨淋阀
§5—3
水喷雾灭火系统
一、组成及工作原理
水喷雾灭火系统的组成和雨淋系统相似，仅采用的喷 头不同。
二、系统的防护目的及适用范围 （一）防护目的 灭火 防护冷却
（二）适用范围
1、用于灭火
固体火灾 闪点高于60℃的液体火灾
美国的火灾保险费，因优惠而少缴的保险 费在一年半至三年的时间内，就可抵消建 设资金。
灭火时间迅速，通常在10min之内
第一节
自动喷水灭火系统概述
一、自动喷水灭火系统的分类 闭式系统
开式系统
雨淋系统
水幕系统 闭式
自动喷水—泡沫联用系统
闭式自动喷水灭火系统的组成
闭式自动喷水灭火系统是一种常见的消防设备，主要用于保护建筑物、设备和人员免受火灾的侵害。
这种系统的组成主要包括以下几个部分：
1. 水源：闭式自动喷水灭火系统的水源通常来自建筑物内部的消防水池或市政供水管网。
这些水源需要定期检查和维护，以确保在火灾发生时能够提供足够的水量。
2. 水泵：水泵是闭式自动喷水灭火系统的核心部分，它负责将水源的水输送到喷头。
水泵的性能直接影响到系统的灭火效果，因此需要选择性能稳定、可靠性高的水泵。
3. 管道系统：管道系统是连接水源、水泵和喷头的通道，它需要有足够的强度和耐压性，以承受高压水流的冲击。
同时，管道系统还需要有良好的密封性能，防止水流泄漏。
4. 喷头：喷头是闭式自动喷水灭火系统的关键部件，它负责将水流喷射到火源上。
喷头的设计需要考虑到火源的特性和灭火的需求，例如，一些特殊的火源可能需要使用特殊的喷头。
5. 控制系统：控制系统是闭式自动喷水灭火系统的指挥中心，它负责监控火源的状态，并根据需要启动水泵和喷头。
控制系统通常包括火灾探测器、报警器和控制器等部分。
6. 辅助设备：除了上述主要部分外，闭式自动喷水灭火系统还包括一些辅助设备，例如，用于检测水质的设备、用于维护水泵的设备等。
闭式自动喷水灭火系统的工作原理是：当火灾探测器检测到火源时，它会立即启动报警器，并通过控制系统启动水泵和喷头。
水泵将水源的水输送到喷头，喷头将水流喷射到火源上，从而扑灭火源。
总的来说，闭式自动喷水灭火系统是一种高效、可靠的消防设备，它的组成和工作原理都需要专业的知识和技能。
因此，对于使用和维护这种系统的人员，需要进行专门的培训和考核。
闭式自动喷水灭火系统概要
闭式自动喷水灭火系统概要摘要：闭式自动喷水系统在近年来的消防案例中占据重要位置，能在火灾发生的前期发生作用，对扑灭火灾有很重要作用。
笔者结合工作中的案例，对闭式自动喷水系统进行了概要描述。
关键词：闭式自动喷水系统描述Descriptionof The Closed automatic sprinkler system Abstract:Closed automatic sprinkler system, which occupies an important position in recent years in the case of the fire, can play a role in the early stage of fire and play a very important role to put out the fire.The author combines the case of work,describe the Closed automatic sprinkler system summarily.Key words:Closed automatic sprinkler system；Description 闭式自动喷水灭火系统为采用闭式洒水喷头的自动喷水灭火系统，具有良好的灭火效果,而且造价低廉,因此得到广泛使用。
1闭式自动喷水灭火系统分类常用的闭式自动喷水灭火系统有湿式系统、干式系统、干湿式系统和预作用系统4类。
还有一种新型闭式灭火系统，即闭式自动喷水一泡沫联用系统。
1.1湿式系统该系统由闭式洒水喷头、水流指示器、管网、湿式报警阀组以及管道和供水设施等组成，该系统仅有湿式报警阀和必要的报警装置，系统简单,投资低,管理费用少，节约能源,灭火速度快，扑救效率高，是目前灭火世界上应用范围最广的自动灭火系统。
但管道充满压力水，当渗漏时会损坏建筑装饰，因此该系统适用于环境温度4一70℃的建筑物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⑵.每座占地面积大于1000m2的棉、毛、丝、麻、 化纤、毛皮及其制品的仓；每座占地面积大于 600m2的火柴仓库；邮政楼中建筑面积大于500m2 的空邮袋库；建筑面积大于500m2的可燃物品的 地下仓库；可燃、难燃物品的高架仓库和高层仓
库（冷库除外）；
消防给水工程
⑶.特等、甲等或超过1500个座位的其他等级的剧 院；超过2000个座位的会堂或礼堂；超过3000 个座位的体育馆；超过5000人的体育场的室内 人员休息室与器材间等； ⑷.任意楼层建筑面积大于1500m2或总建筑面积大于
消防给水工程
2.低层建筑
⑴.大于等于50000纱锭的棉纺厂的开包、清花车间；
大于等于5000锭的麻纺厂的分级、梳麻车间；火柴
厂的烤梗、筛选部位；泡沫塑料厂的预发、成型、
切片、压花部位；占地面积大于等于1500m2的木器 厂房；占地面积大于1500m2或总建筑面积大于 3000m2的单层、多层制鞋、制衣、玩具及电子等厂 房；高层丙类厂房，飞机发动机试验台的准备部位； 建筑面积大于500m2的丙
消防给水工程
4.汽车库 Ⅰ、Ⅱ、Ⅲ类地上汽车库、停车数超过10辆的 地下汽车库、机械式立体汽车库或复式汽车库 以及采用垂直升降梯作为汽车库疏散出口的汽
车库、Ⅰ类修车库等均应是设置闭式自动喷水
灭火系统。
消防给水工程
三、设置场所危险等级的划分
1、划分依据
根据其用途、容纳物品的火灾荷载（由可燃物 的性质、数量及分布状况决定）、室内空间条件 （面积、高度）、人员密集程度、以及疏散及外 部增援条件等因素，在分析火灾特点和热气流驱 动喷头开放及喷水到位的难易程度后确定
消防给水工程
⑻.飞机发动机试验台的准备部位；
⑼. 国家级文物保护单位的重点砖木或木结构建筑；
消防给水工程
3.人防工程
① 建筑面积大于1000m2的人防工程；
②大于800个座位的电影院、礼堂和观众且吊顶下 表面至观众席地坪高度不超过8m时，舞台使用 面积超过200m2时； ③采用防火卷帘代替防火墙或防火门，当防火卷 帘不符合防火墙耐火极限的判定条件时； ④歌舞娱乐放映游艺场所；
消防给水工程
一、闭式自动喷水灭火系统适用范围
闭式自动喷水灭火系统适用于人员密集、不易疏散、 外部增援灭火与救生较困难以及性质重要或火灾危 险性较大的场所。但下列场所不易设置自动喷水灭
火系统：
1.遇水发生爆炸或加速燃烧的物品；
2.遇水发生剧烈化学反应或产生有毒有害物质物品；
3.洒水将导致喷溅或沸溢的液体。
接收电信号并发出指令 自动启闭消防水泵
消防给水工程
湿式自动喷水灭火系统主要部件表
2
名称
7 消防水泵 专用消防增压泵
用途
8 9
10 11 12
进水管 排水管
末端试水装置 闭式喷头 水流指示器
消防给水工程
6.2 系统类型
闭式自动喷水灭火系统的分类
湿式自动喷水灭火系统
干式自动喷水灭火系统
闭式自动喷水灭火系统 干湿式自动喷水灭火系统 预作用自动喷水灭火系统 重复启闭预作用灭火系统
消防给水工程
6.2.1湿式系统
湿式系统：是指准工作状态时在报警阀
的上下管道中始终充满着用于启动系统的有
压水的闭式系统。
3000m2的展览建筑、商店、旅馆建筑，以及医院
中同样建筑规模的病房楼、门诊楼、手术部；建 筑面积大于大于500m2的地下商店；
消防给水工程
⑸.设置有送回风道（管）的集中空气调节系统且总 建筑面积大于3000m2的办公楼等；
⑹.设置在地下、半地下或地上四层及四层以上或
设置在建筑的首层、二层和三层且任一层建筑面 积大于300m2的地上歌舞娱乐放映游艺场所（游 泳场所除外）； ⑺.藏书量超多50万册的图书馆。
消防给水工程
二、系统设置原则
1.高层建筑 ⑴.建筑高度超过100m的高层建筑及其裙房，除游泳池、溜冰场、
建筑面积小于5.0m2的卫生间、不设集中空调且户门为甲级防
火门的住宅的户内用房和不宜用水扑救的部位外，均用设置自 动喷水灭火系统
⑵.建筑高度不超过100m的一类高层民用建筑及其裙房，除游泳
池、溜冰场、建筑面积小于5.0m2的卫生间、普通住宅、设集 中空调的住宅的户内用房和不宜用水扑救的部位外，均应设自 动喷水灭火系统。
6.1 6.2 6.3 6.4 6.5 6.6
闭式自动喷水灭火系统概述 系统类型 主要组件及设计要求 系统设计计算 设计实例
自动喷水灭火系统
系统的审核、施工验收及维护管理
消防给水工程
• 自动喷水灭火系统定义: 是一种在发生火灾时，能自动打开喷头喷水灭 火并同时发出火警信号的消防灭火设施。 • 自动喷水灭火系统特征： 通过加压设备将水送入管网至带有热敏元件的 喷头处，喷头在火灾的热环境中自动开启洒水灭火。 通常喷头下方的覆盖面积大约为12m2。自动喷水灭 火系统扑灭初期火灾的效率在97%以上。
消防给水工程
⑶.二类高层公共建筑的下列部位应设自动喷水灭火 系统： ①公共活动用房； ②走道、办公室和旅馆的客房； ③自动扶梯底部； ④可燃物品库房。
消防给水工程
⑷.高层建筑中的歌舞娱乐放映游艺场所、 空调机房、公共餐厅、公共厨房以及经常 有人停留或可燃物较多的地下室、半地下 室房间等，应设自动喷水灭火系统。
消防给水工程
2、危险等级 ⑴ 轻危险等级：指场所可燃物品较少，可燃性低和火灾发 热量较低，外部增援和疏散人员较容易。。 ⑵ 中危险等级：指内部可燃物品数量为中等，可燃性也为 中等，火灾初期不会引起剧烈燃烧的场所，大部分民用建
筑和工业厂房划为中危险等级；分为：Ⅰ级、Ⅱ级。
⑶ 严重危险等级： 指可燃物品数量多，火灾时容易引起猛 烈燃烧并可能迅速蔓延的场所，分为Ⅰ级、Ⅱ级。 ⑷ 仓库危险等级：专门针对仓库类建筑；分为Ⅰ级、Ⅱ级、 Ⅲ级。
消防给水工程
1.组成及工作原理 组成：闭式喷头、管道系统、水流指示器、湿式报
警阀、报警装置和给水设备等组成。
消防给水工程
消防给水工程
湿式自动喷水灭火系统主要部件表
1
名称
1 2 高位水箱 水力警铃 储存初期火灾用水 发出音响报警信号
用途
3 4
5 6
湿式报警阀 消防水泵接合器
控制箱 压力罐
系统控制阀，输出报警水流 消防车供水口
