制图国家标准的基本规定
（2）汉字应写成长仿宋体，并采用国家正式公布推行《汉字简化方案》 中规定的简化字。
（3）字母和数字分为A型和B型两种。A型字体的笔画宽度d为字高的l/14， B型字体的笔画宽度d为字高的1/10。在同一张图样上，只允许选用一种型式的 字体。
（4）字母和数字可写成斜体或直体。斜体字字头向右倾斜，与水平基准线 成75°。
图1-10 尺线终端
3）尺寸数字 线性尺寸的数字一般应注写在尺寸线的上方，且尺寸数字不可被 任何图线所通过，否则应将该图线断开。线性尺寸数字一般按图1-11（a） 所示的方向注写，即水平方向字头朝上，竖直方向字头朝左，倾斜方向 的字头保持朝上的趋势，并尽量避免在图示30°所在范围内标注尺寸， 当无法避免时，可按图1-11（b）的形式标注。国标还规定了一些不同类 型的尺寸符号，具体内容见表1-4。
图1-11 尺寸数字的注写方向
工程制图
图1-5和图1-6所示为图样上常见字体的书写示例。
图1-5 长仿宋字 图1-6 数字和字母
四、线型
1.基本线型
国家标准《机械制图 图样画法 图线》规定了机械图样中常用的九种图线 的代码、名称、型式、宽度及一般应用，具体内容见表1-3。
2.图线宽度
机械图样中采用粗、细两种线宽，其比例关系为2∶1。图线宽度d应根据 图样的类型、大小、比例和缩微摄影的要求，在下列数值中选取：0.13 mm、 0.18 mm、0.25 mm、0.35 mm、0.5 mm、0.7 mm、1 mm、1.4 mm、2 mm，优 先采用0.5 mm或0.7 mm。为了保证图样清晰易读，图样上应避免出现线宽小 于0.18mm的图线。
表1-2 常用比例（摘自GB/T 14690—1993）
种类
优先选择系列
（3）字母和数字分为A型和B型两种。A型字体的笔画宽度d为字高的l/14， B型字体的笔画宽度d为字高的1/10。在同一张图样上，只允许选用一种型式的 字体。
（4）字母和数字可写成斜体或直体。斜体字字头向右倾斜，与水平基准线 成75°。
图1-10 尺线终端
3）尺寸数字 线性尺寸的数字一般应注写在尺寸线的上方，且尺寸数字不可被 任何图线所通过，否则应将该图线断开。线性尺寸数字一般按图1-11（a） 所示的方向注写，即水平方向字头朝上，竖直方向字头朝左，倾斜方向 的字头保持朝上的趋势，并尽量避免在图示30°所在范围内标注尺寸， 当无法避免时，可按图1-11（b）的形式标注。国标还规定了一些不同类 型的尺寸符号，具体内容见表1-4。
图1-11 尺寸数字的注写方向
工程制图
图1-5和图1-6所示为图样上常见字体的书写示例。
图1-5 长仿宋字 图1-6 数字和字母
四、线型
1.基本线型
国家标准《机械制图 图样画法 图线》规定了机械图样中常用的九种图线 的代码、名称、型式、宽度及一般应用，具体内容见表1-3。
2.图线宽度
机械图样中采用粗、细两种线宽，其比例关系为2∶1。图线宽度d应根据 图样的类型、大小、比例和缩微摄影的要求，在下列数值中选取：0.13 mm、 0.18 mm、0.25 mm、0.35 mm、0.5 mm、0.7 mm、1 mm、1.4 mm、2 mm，优 先采用0.5 mm或0.7 mm。为了保证图样清晰易读，图样上应避免出现线宽小 于0.18mm的图线。
表1-2 常用比例（摘自GB/T 14690—1993）
种类
优先选择系列
1-3制图国家标准的基本规定
知识链接
学生制图作业建议采用的标题栏简化格式。
4.附加符号
（1）对中符号 （2）方向符号
知识链接
二、 比例（GB/T 14690—1993） 比例是指图样中的图形与其实物相应要 素的线性尺寸之比。比例有原值比例、放大 比例和缩小比例三种。标注比例时，比例符 号应以“∶”表示， 如 1 ∶ 1，2 ∶ 1，1 ∶ 2 等。 用不同比例画出的图形
注意：无论是采用放大还是 缩小比例绘图，图样上所注的尺 寸数值应是实物的实际大小，与 选用的比例无关。
知识链接
三、字体（GB/T 14691—1993） 图样中书写的汉字、数字、字母，必须做到：字体工整、笔画清楚、间隔均匀、 排列整齐。 1.汉字 汉字为长仿宋体字，采用国家正式公布推行的简化字。汉字的高度（h）不得 小于3.5mm，其字宽一般为 h/2 。 2.字母和数字 字母和数字分 A 型和 B 型。A 型字体的笔画宽度（d）为字高（h）的 1/14， B型字体的笔画宽度（d）为字高（h）的1/10。同一图样上，只允许选用一种型 式的字体，建议采用B型字体。字母和数字可写成斜体和直体。
知识链接
2.图框格式 图纸上限定绘图区域的线框称为图框。分为不留装订边的图框格式及留装订边的 图框格式。
不留装订边的图框格式
留装订边的图框格式
知识链接
3.标题栏 标题栏的位置一般位于图纸的右下角，其外框线用粗实线绘制，右边和 底边与图框线重合，标题栏框内的图线用细实线绘制。标题栏的格式、内容 和尺寸在 GB/T 10609.1—2008 中已作了规定，如图 所示。
机 械 制 图 精 品 课 程
第一章第三节 —制图国家标准的基本规定
内容引入
机械图样是按照国家标准进行绘制的，绘图者只有熟练掌握《机械制图》国家标 准的规定才能绘制出正确、清晰的机械图样。
制图国家标准基本规定
标题栏一般应位于图纸的右下角。标题栏中的文字方向为 看图方向。 明细栏用于装配图中表示各装配零件的详细资料，一般安 排在标题栏之上方。
图纸幅面和格式
学生制图作业建议采用简化格 式的标题栏
比例 材料
(图名） 制图 （姓名）
审核 （姓名）
（图号） （日期）
（日期） （单位）
比例
指图样中图形与实物相应要素的线性尺寸之比。
第一章
《技术制图》国家标准是一项基础技术标准，在内容上 具有统一性和通用性，在制图标准体系中处于最高层次 《机械制图》国家标准是机械专业制图标准
一、图纸幅面和格式
（GB/T14689—2008）
二、比例（ GB/T14690—1993） 三、字体（GB/T14691—1993） 四、图线（ GB/T17450—1998、 GB/T4457.4—2002）
《技术制图》国家标准是一项基础技术标准，在内容上 具有统一性和通用性，在制图标准体系中处于最高层次 《机械制图》国家标准是机械专业制图标准
一、图纸幅面和格式
（GB/T14689—2008）
二、比例（ GB/T14690—1993） 三、字体（GB/T14691—1993） 四、图线（ GB/T17450—1998、 GB/T4457.4—2002）
图线是指起点和终点间以任意方式连接的一种几何 图形，形状可以是直线或曲线、连续线和不连续线
图线
国家标准《机械制图 ＊细实线
＊粗实线
图样画法
图线》规定
了绘制机械图样中的九种图线
＊波浪线（细） ＊双折线（细）
＊细虚线 ＊粗虚线
＊细点画线
＊粗点画线
＊细双点画线
表1-3
线
机械图样中的线型与其应用
机械制图标准

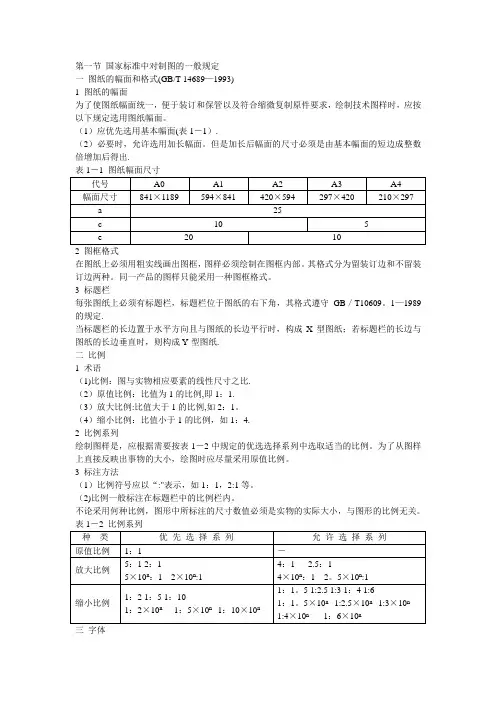

第一节国家标准中对制图的一般规定一图纸的幅面和格式(GB/T 14689—1993)1 图纸的幅面为了使图纸幅面统一，便于装订和保管以及符合缩微复制原件要求，绘制技术图样时，应按以下规定选用图纸幅面。
（1）应优先选用基本幅面(表1－1）.（2）必要时，允许选用加长幅面。
但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出.表1－1 图纸幅面尺寸2 图框格式在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。
其格式分为留装订边和不留装订边两种。
同一产品的图样只能采用一种图框格式。
3 标题栏每张图纸上必须有标题栏，标题栏位于图纸的右下角，其格式遵守GB／T10609。
1—1989的规定.当标题栏的长边置于水平方向且与图纸的长边平行时，构成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y型图纸.二比例1 术语（1)比例：图与实物相应要素的线性尺寸之比.（2）原值比例：比值为1的比例,即1：1.（3）放大比例:比值大于1的比例,如2：1。
（4）缩小比例：比值小于1的比例，如1：4.2 比例系列绘制图样是，应根据需要按表1－2中规定的优选选择系列中选取适当的比例。
为了从图样上直接反映出事物的大小，绘图时应尽量采用原值比例。
3 标注方法（1）比例符号应以“:"表示，如1：1，2:1等。
（2)比例一般标注在标题栏中的比例栏内。
不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与图形的比例无关。
三字体1在图样中书写的汉字、数字和字母，都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐"。
2字体高度(h)的公称尺寸系列为：1。
8，2.5，3。
5,5,7,10，14,20mm。
如果需要书写更大的字,其字体高度应按的比例递增。
字体高度代表字体的号数.3汉字应写成长仿宋体字，并应在用国家正式公布的简化字h不应小于3。
5mm，字体高度一般为h/ 。
4字母和数字可写成斜体和直体。

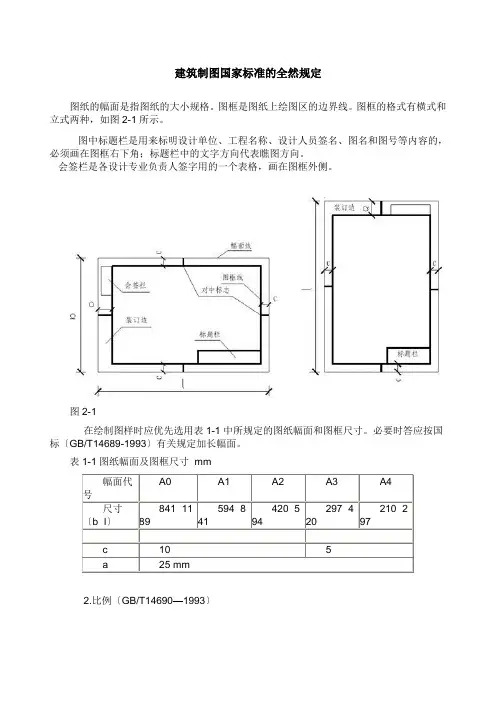

建筑制图国家标准的基本规定
建筑制图国家标准的全然规定
图纸的幅面是指图纸的大小规格。
图框是图纸上绘图区的边界线。
图框的格式有横式和立式两种，如图2-1所示。
图中标题栏是用来标明设计单位、工程名称、设计人员签名、图名和图号等内容的，必须画在图框右下角；标题栏中的文字方向代表瞧图方向。
会签栏是各设计专业负责人签字用的一个表格，画在图框外侧。
图2-1
在绘制图样时应优先选用表1-1中所规定的图纸幅面和图框尺寸。
必要时答应按国标〔GB/T14689-1993〕有关规定加长幅面。
表1-1图纸幅面及图框尺寸 mm
幅面代
号
A0 A1 A2 A3 A4
尺寸〔b×l〕
841×11
89
594×8
41
420×5
94
297×4
20
210×2
97
c 10 5
a 25 mm
2.比例〔GB/T14690—1993〕
比例是指图样中图形与实物相应要素的线性尺寸之比。
绘图所选用的比例是依据图样的用途和被绘对象的复杂程度来确定的。
标注尺寸时，不管选用放大或缩小比例，都必须标注机件的实际尺寸。
原值比例：比值为1的比例，即1:1。
放大比例：比值大于1的比例，如2:1等
缩小比例：比值小于1的比例，如1:5等
表2-2 建筑施工图常用比例
以下为设计师常用的符号图例，在平面图上能够表現出空间配置。
桌子、椅子的高度
餐桌椅的配置空间尺寸
人活动的空间尺寸。
国家标准《机械制图》基本规定
作业简化标题栏格式 图号 JJSY2005——00
1.3 比例 GB/T14690—93
比例定义 ；比例种类； 比例取值
1.3.1 比例定义 图形的线性尺寸：实物相应要素的线性尺寸
比例种类
原值比例
1:1
缩小比例
1:5
放大比例
5:1
1.3.3 比例取值
1.4 字体 GB/T14691—93
图样中书写的汉字、数字、字母须字体工整、笔画清楚、 间隔均匀、排列整齐。字体高度（用h表示）的工程尺寸系 列为：1.8,2.5,3.5,5,7,10,14,20mm等八种。字体高度代表字体 的号数。如需要书写更大的字，其字体高度应按一定的比率 递增。 １) 汉字
建筑图样上，可以采用三种线宽，其比例关系是4:2:1；机械图样上采用两种 线宽，其比例关系是2:1。
1.5.3 绘制图线注意点
1.同一图样的同类图线宽度一致 2. 点划线、双点划线应以实线段相交 3. 点划线、双点划线的两端应是实线段,并超出图形外2~5mm 4. 较小图形绘制点划线、双点划线可用细实线代替 5. 虚线与虚线或虚线与其他图线应以实线段相交
6. 虚线为实线的延长线时在连接处断开
2 6
5
3
4
例：分析下图中的错误画法（箭头所指处都有错误）
1.6 尺寸注法 GB/T16675.2—96
基本规则 ；尺寸要素； 常用的几种尺寸标注方法
1.6.1 基本规则 ⑴ 机件的真实大小为图样标注尺寸； ⑵ 图样尺寸未标注单位为mm，否则必须说明； ⑶ 图样标注尺寸为机件最后完工尺寸，否则必须说明； ⑷ 机件的每一尺寸只标注一次； 如下图所示：
1.5 图线 GB/T17450—98
图线名称及型式； 图线宽度； 绘制图线注意点
制图规范
制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T 14689—1993《技术制图图纸幅面和格式》规定。
1.1图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用表1所规定的基本幅面。
必要时，也允许加长幅面。
表1.1图纸幅面及图框格式尺寸1.2标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
明细表按图1所示绘制和填写。
图1.2 明细表2、比例：2.1 机械专业缩小比例：1:2，1:5，1:10，1:2x10n，1:5 x10n，1:10 x10n，必要时允许采用1:2.5，1:3，1:4，1:6，1:15，1:30，1:40等的比例。
放大比例：2:1，5:1，1×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1 注：n为正整数。
对于零件图中的斜度和锥度较小或两条平行线间距很近时，可不按比例夸大一点画，以便能表示得更清楚些。
2.2 管道专业专业制图常用的比例，宜符合表2.2.1的规定。
表2.2.1 常用比例注：（1）在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例。
（2）管线轴测图中，如局部表达有困难时，该处可不按比例绘制。
（3）处理流程图、处理高程图和系统原理图均不按比例绘制。
3、字体（GB／T 14691—1993）3.1 字体要求：图中字体统一采用汉字仿宋字，字体水平书写，行间隔要求等间距，纵向排列要整齐。
3.2 字体高度：a．图纸和材料表中的字体高度为：3.5 mm，宽度比例为字体高度的0.7倍。
b．技术要求、序号数字、展开图、局部视图的标题(A 向、B-B、C 向旋转)及图框内的图名的字体高度均为：7mm，罗马字Ⅱ的字体高度为8mm，上述所有字体均为粗体字。
c．图框内的图号、技术要求内容以及图纸中某一处说明的字体高度均为：5mm，上述所有字体均为细体字。
第一章 制图基本规定
A2 420 ×594
A3 297 ×420
A4 210 ×297
图纸基本幅面的尺寸（mm）
二、 比例（GB／T14690—1993）
第一章 制图基本知识
比例：是指图中图形与其实物相应要素的线性尺寸之比。
原值比例：比值为1的比例，1∶1。
放大比例：比值大于1的比例，如2∶1等。
缩小比例：比值小于1的比例，如1∶2等。
第一章 制图基本知识
尺寸界线一般应与尺寸线 垂直,且超出尺寸线2-5mm； 必要时才允许倾斜。
标注角度的尺寸界 线应沿径向引出
标注弦长或弧长的尺寸界线应 平行于该弦的垂直平分线
当弧度较大时，可沿径向引出
2) 尺寸线
第一章 制图基本知识
用细实线单独画出，不能用其他图线代替，也不得与其他图线重合或画在其他图线的延长线 上，尺寸线与所标注的线段平行。尺寸线不应互相交叉，也要避免和尺寸界线交叉．
错误
正确
尺寸标注例题
表示正方形边长12mm: 12 表示板厚12mm： t12
第一章 制图基本知识
1:5
表示斜度 1:5 锥度
表示沉孔、埋头孔： 倒角： C1
4 ¢4.5
¢8 3.2
2 ¢4.5
¢9.6 900
一、 一、 单选题（每题只有一个最符题意） 第一章 制图基本知识
1、 图纸A0幅面尺寸（单位mm）是（ C ）
A、半径
B、直径 C、直径或半径 D、半径，且尺寸线超出圆心
25、半径尺寸为30的球体，其尺寸标注应为（ B ）
A、R30（球） B、SR30
C、球R30 D、S*R30
二、判别题
第一章 制图基本知识
1、一张图纸的比例1：2，其中有一个局部放大图的比例为2:1，
国家标准有关制图方面的基本规定
当尺寸线位于各种倾斜位置时的数字注写方法如下图。
？所在的30°区域内的尺寸容易引起误会, 因此尽量不要直接注在该区域，如确要标注 可采用引出标注的形式。 3.尺寸注法 1）角度的尺寸标注 标注角度尺寸的尺寸线为一圆弧； 角度的尺寸数字应水平书写。 2）圆的尺寸标注形式 应在尺寸数字前加注直径符号φ， 各种标注形式如图所示。
横平竖直 起落有锋 结构匀称 填满方格
字母和数字
图样中的字母和数字可写成斜体或直体，字母和数字分A 型和B型，B型的笔画比A型宽。 斜体字字头向右倾斜，与水平基准线成75°。 用作指数、分数、极限偏差、注脚的数字及字母的字号一 般应采用小一号字体。 A型大写斜体 ABCDEFGHIJKLMNOPQRSTUVWXYZ
一 、图纸幅面和格式（GB/T14689-1993）
1.图纸幅面
图纸幅面即是图纸的大小，国家标准规定了A0～A4五 种不同的图纸幅面。必要时还可按一定规则加长。 表1-1列出了基本幅面的尺寸。
表1-1 基本幅面尺寸
幅面代号 尺寸B×L 边 框 a b e 20 10 10 A0 841×1189 A1 594×841 A2 420×594 25 5 A3 297×420 A4 210×297
§1-1
国家标准有关制图方面的基本规定
为了规范各项技术工作，便于管理和交流，国家质量监督检疫总局 发布了《技术制图》和《机械制图》等一系列国家标准。对图样的内容、 格式、表达方法等都作了统一规定。作为工程技术人员必须严格遵守这 些规定，树立标准化的概念。
基本常识： 国家标准代号中各字母、数字表示的意义 例如国家标准：图纸幅面和格式（GB/T14689—1993） 标准中 GB —为国(Guo)标(Biao)二字汉语拼音第一个 字母，意为国家标准。 T — 为推荐的“推”字的汉语拼音字头。 14689 — 为标准的编号。 1993 —为该标准颁布的年份。
建筑工程制图的基本知识—制图基本规定(建筑制图)
1.1 制图基本规定
名称 虚线与虚线相交 虚线与实线相交
正确
中心线相交
虚线圆与中心线 相交
错误
1.1 制图基本规定
1.1.2图线与比例
二、比例
比例——指图形大小与物体实际大小之比。
图名
常用比例
总平面图 平、剖、立面图 次要平面图 详图
1：500、1：1000、1：2000 1：50、1：100、1：200 1：300、1：400 1：1、1：2、1：5、1：10、1：20、1：25、1：50
图1-1-7
尺寸数字如果没有足够的位置注写时，两边的尺寸可以注写在尺寸界线的外侧，中 间相邻的尺寸可以错开注写，如图1-1-8所示。
图1-1-8
1.1 制图基本规定
1.1.3尺寸标注
二、圆、圆弧及球体的尺寸标注
圆及大于1/2圆的圆弧：应在尺寸数字前加注“φ” ； 小于1/2圆的圆弧：应在尺寸数字前加注“R”
100
尺寸界线 细实线，一般 与被注长度垂直，一端离 开图样轮廓线≮2，另一 端超出尺寸线2~3。图样 轮廓线可作尺寸界线
200
尺寸线 细实线，与被注长度平 行。图样任何图线不能作尺寸线
尺寸数字 一般依其方向 写在靠近尺寸线的上、左 方
尺寸标注——半径
通常情况：半径的尺寸线应 一端从圆心开始，另一端画 箭头指向圆弧。半径数字前 加注半径符号“R”。
一、图幅与图框
1、图幅：图幅绘图时采用的图纸幅面，指图纸尺寸的大小。
幅面代号 B×L
A0 841 ×1189
A1
A2
A3
594 ×841 420 ×594 297 ×420
A4 210 ×297
