路由器静态路由配置案例
静态路由实验报告
实验二静态路由实验一、实验目的1. 掌握静态路由配置方法2. 启用路由器的路由功能3. 查看路由表4. ping和trace命令的使用二、设备需求本实验需要以下设备:1. 4台2811Cisco路由器,四台都有两个FastEthernet口。
2. 2条双绞线,1对V.35背靠背线缆3. 4台带有超级终端程序的PC机,以及4条Console电缆三、拓扑结构及配置说明本实验的拓扑如图2-1所示。
图2-1网络拓扑结构4台路由器分别命名为R1、R2、R3和R4。
所使用的ip地址分配如图1-1所示。
图中的“/24”表示子网掩码为24位,即255.255.255.0。
实验中,应使用静态路由的设置,实现R1到R4在IP层的连通性,即要求从R1可以ping通R4,反之亦然。
四、实验步骤1. 恢复路由器的初始配置。
(若路由器末被配置过则直接做第三步)2. 给路由器命名router>enable //进入特权模式Router #config terminal //进入配置模式Enter configuration commands, one per line. End with CNTL/Z.Router (config) #Router (config)#hostname r1 //给路由器命名R1 (config)#其它路由器配置类似3. 配置端口IPR1 (config)# interface FastEthernet0/1 //进入FastEthernet0/1端口r1(config-if)#ip address 10.1.1.1 255.255.255.0 //指定端口的IP地址及子网掩码r1(config-if)#no shut //开启端口r1(config-if)#exit //退出端口模式R1 (config)#interface Loopback0 //进入本地回环接口0r1(config-if)#ip address 192.168.100.1 255.255.255.0其它路由器配置类似配完各个路由器的名字及IP后,通过sh run(特权模式下的命令)命令查看路由器的配置把你所看到的结果记录下来。
H3C路由器静态路由配置综合实例

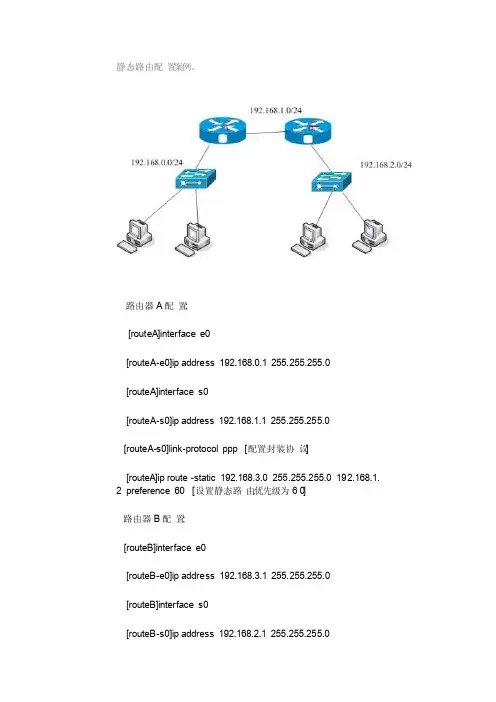

静态路由配置案例。
路由器A配置:[routeA]interf ace e0[routeA-e0]ip addres s 192.168.0.1 255.255.255.0[routeA]interf ace s0[routeA-s0]ip addres s 192.168.1.1 255.255.255.0[routeA-s0]link-protoc ol ppp [配置封装协议][routeA]ip route-static192.168.3.0 255.255.255.0 192.168.1.2 prefer ence60 [设置静态路由,优先级为60]路由器B配置:[routeB]interf ace e0[routeB-e0]ip addres s 192.168.3.1 255.255.255.0[routeB]interf ace s0[routeB-s0]ip addres s 192.168.2.1 255.255.255.0[routeA-s0]link-protoc ol ppp [配置封装协议][routeA]ip route-static 192.168.0.0 255.255.255.0 192.168.1.1 prefer ence60 [设置静态路由,优先级为60]使用默认路由配置:缺省路由也是一种静态路由.简单地说,缺省路由就是在没有找到任保匹配置的路由项情况下,才使用的路由.即只有当无任何合适的路由时,缺省路由才被使用.[rotueA]ip route-statci 0.0.0.0 0.0.0.0 s0 prefer ence60『注意』上面命令中用到了Ser ial 0,接口的名字,如串口封装P P P 或HD LC协议,这时可以不用指定下一跳地址,只需指定发送接口即可。
实验6-1 静态路由配置

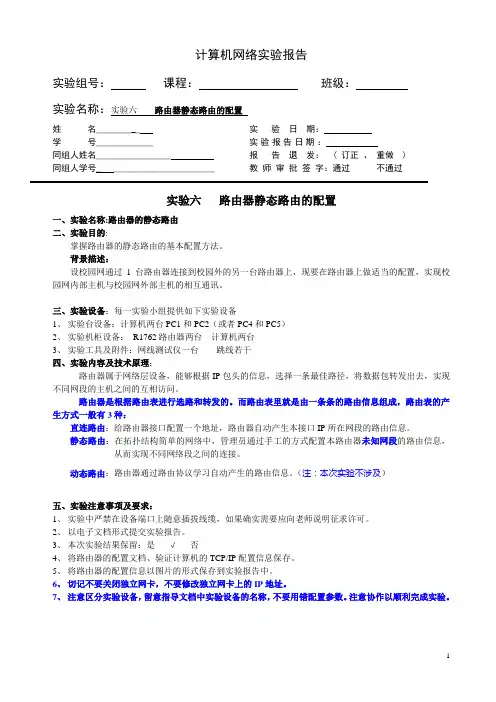

计算机网络实验报告实验组号:课程:班级:实验名称:实验六路由器静态路由的配置姓名__________ 实验日期:学号_____________ 实验报告日期:同组人姓名_________________ 报告退发: ( 订正、重做 )同组人学号_ _______________________ 教师审批签字:通过不通过实验六路由器静态路由的配置一、实验名称:路由器的静态路由二、实验目的:掌握路由器的静态路由的基本配置方法。
背景描述:设校园网通过1台路由器连接到校园外的另一台路由器上,现要在路由器上做适当的配置,实现校园网内部主机与校园网外部主机的相互通讯。
三、实验设备:每一实验小组提供如下实验设备1、实验台设备:计算机两台PC1和PC2(或者PC4和PC5)2、实验机柜设备:R1762路由器两台计算机两台3、实验工具及附件:网线测试仪一台跳线若干四、实验内容及技术原理:路由器属于网络层设备,能够根据IP包头的信息,选择一条最佳路径,将数据包转发出去,实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的。
而路由表里就是由一条条的路由信息组成,路由表的产生方式一般有3种:直连路由:给路由器接口配置一个地址,路由器自动产生本接口IP所在网段的路由信息。
静态路由:在拓扑结构简单的网络中,管理员通过手工的方式配置本路由器未知网段的路由信息,从而实现不同网络段之间的连接。
动态路由:路由器通过路由协议学习自动产生的路由信息。
(注:本次实验不涉及)五、实验注意事项及要求:1、实验中严禁在设备端口上随意插拔线缆,如果确实需要应向老师说明征求许可。
2、以电子文档形式提交实验报告。
3、本次实验结果保留:是√否4、将路由器的配置文档、验证计算机的TCP/IP配置信息保存。
5、将路由器的配置信息以图片的形式保存到实验报告中。
6、切记不要关闭独立网卡,不要修改独立网卡上的IP地址。
7、注意区分实验设备,留意指导文档中实验设备的名称,不要用错配置参数。
网络实验-3个路由器的静态路由配置实验
计算机网络实验(4B)实验名称:路由器的基本操作及静态路由配置实验实验目的:了解路由器的基本结构,功能,使用环境以及基本参数的配置。
实验要求:1.配置路由器接口的IP地址。
2.设置静态路由。
3. 测试静态路由:ping IP 地址; trace IP 地址4.写出实验报告实验准备知识:一、实验环境的搭建:•准备 PC 机 2 台,操作系统为 Windows XP ;•准备Huawei S2501E 路由器 3 台;•路由器串口线(2对)•交叉线(或通过交换机的直连线)网线 2条;• Console电缆2条。
步骤:del 删除各个路由器原有的路由表✓第一步:设置Router1[Quidway]SYSNAME R1➢[R1] interface Ethernet 0#设置其IP地址➢[R1-Ethernet0] ip address 10.0.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口!!(对此口配置了IP地址后用此命令)#进入串口Serial0视图➢[R1-Ethernet0] interface serial 0#设置其IP地址➢[R1-Serial0] ip address 20.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口!!(对此口配置了IP地址后用此命令)#设置链路层协议为PPP➢[R1-Serial0] link-protocol ppp#进入系统视图➢[R1-Serial0] quit#添加静态路由➢[R1] ip route-static 40.1.0.0 255.255.255.0 20.1.0.2 preference 60 ##添加静态路由(R2的以太网接口)[R1] ip route-static 50.1.0.0 255.255.255.0 20.1.0.2 preference 60 #保存路由器设置➢[R1] save#重启路由器➢[R1] reboot✓第二步:设置Router2[Quidway]SYSNAME R2#进入以太网接口视图:➢[R2] interface Ethernet 0#设置其IP地址➢[R2-Ethernet0] ip address 50.1.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口!!!#进入串口Serial0视图➢[R2-Ethernet0] interface serial 0#设置其IP地址➢[R2-Serial0] ip address 20.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口!!(对此口配置了IP地址后用此命令)#设置链路层协议为PPP➢[R2-Serial0] link-protocol ppp#进入系统视图➢[R2-Serial0] quit#进入串口Serial1视图➢[R2] interface serial 1#设置其IP地址➢[R2-Serial1] ip address 30.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口!!(对此口配置了IP地址后用此命令)#设置链路层协议为PPP➢[R2-Serial1] link-protocol ppp#进入系统视图➢[R2-Serial1] quit#添加静态路由➢[R2] ip route-static 40.1.0.0 255.255.255.0 30.1.0.2 preference 60 ➢[R2] ip route-static 10.0.0.0 255.255.255.0 20.1.0.1 preference 60 #保存路由器设置➢[R2] save#重启路由器➢[R2] reboot✓第三步:设置Router3[Quidway]SYSNAME R3#进入以太网接口视图:➢[R3] interface Ethernet 0#设置其IP地址➢[R3-Ethernet0] ip address 40.1.0.1 255.255.255.0shutdownundo shutdown #激活此以太网口!!!#进入串口Serial1视图➢[R3-Ethernet0] interface serial 1#设置其IP地址➢[R3-Serial1] ip address 30.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口!!(对此口配置了IP地址后用此命令)#设置链路层协议为PPP➢[R3-Serial1] link-protocol ppp#进入系统视图➢[R3-Serial1] quit#添加静态路由➢[R3] ip route-static 50.1.0.0 255.255.255.0 30.1.0.1 preference 60 ➢[R3] ip route-static 10.0.0.0 255.255.255.0 30.1.0.1 preference 60 #保存路由器设置➢[R3] save#重启路由器➢[R3] reboot✓第四步:设置主机TCP/IP属性:➢PC1:IP地址:10.0.0.1子网掩码:255.255.255.0默认网关:10.0.0.2➢PC2:IP地址:40.1.0.2子网掩码:255.255.255.0默认网关:40.1.0.1✓第四步:用Ping命令测试结论:整个网络是连通的2个路由器的静态路由表查看路由!!![R1][R1]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Direct 0 0 10.1.1.1 Ethernet010.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.0/24 Direct 0 0 20.1.1.1 Serial120.1.1.1/32 Direct 0 0 20.1.1.1 Serial120.1.1.2/32 Direct 0 0 127.0.0.1 LoopBack030.1.1.0/24 Static60 0 20.1.1.1 Serial1127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0 [R2]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Static60 0 20.1.1.2 Serial120.1.1.0/24 Direct 0 0 20.1.1.2 Serial120.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.2/32 Direct 0 0 20.1.1.2 Serial130.1.1.0/24 Direct 0 0 30.1.1.1 Ethernet030.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack0127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0。
路由器的静态路由配置-以中兴1800-2S型号为例
第35卷第3期 福建电脑Vol. 35 No.32019年3月Journal of Fujian ComputerMar. 2019———————————————陈阳,男,1984年生,主要研究领域为电子技术、信息通讯技术(ICT )领域的专业教学。
E-mail:yangge614@ 。
路由器的静态路由配置-以中兴1800-2S 型号为例陈阳(杨凌职业技术学院信息工程分院 陕西 咸阳 712100)摘 要 本文论述使用中兴1800-2S 型号路由器,对路由器配置静态路由的方法进行了详细介绍,最终实现了电脑A 、B 之间的网络连通效果。
关键词 中兴;路由器;静态路由;配置中图法分类号TN915.41 DOI:10.16707/ki.fjpc.2019.03.023Static Route Configuration of the Router - Taking the ZTE 1800-2S ModelAs An ExampleCHEN Yang(Department of Information Engineering, Yangling V ocational and Technical College, Xianyang, China, 712100)1配置案例配置案例拓扑图如图1所示[1],实现A 计算机至B 计算机的数据网络连通效果,其中R1、R2、R3为中兴1800-2S 型号路由器,路由器、PC 的各连接端口号及相关网络参数在图中已标注。
图1 配置案例拓扑图2配置过程2.1配置思路案例配置思路如图2所示[2]。
图2 案例配置思路2.2路由器配置(1) 路由器基本配置 路由器R1的配置:ZXR10(config)# interface gei-2/1ZXR10(config-if-gei-2/1)#no shutdown ZXR10(config-if-gei-2/1)#ip address 192.168.1.254 255.255.255.0ZXR10(config-if-gei-2/1)#exit ZXR10(config)# interface gei-2/2ZXR10(config-if-gei-2/2)#no shutdownZXR10(config-if-gei-2/2)#ip address 12.0.0.1 255.255.255.0ZXR10(config-if-gei-2/2)#exit84 福建电脑2019年路由器R2的配置:ZXR10(config)# interface gei-2/1ZXR10(config-if-gei-2/1)#no shutdownZXR10(config-if-gei-2/1)#ip address 12.0.0.2 255.255.255.0ZXR10(config-if-gei-2/1)#exit ZXR10(config)# interface gei-2/2ZXR10(config-if-gei-2/2)#no shutdownZXR10(config-if-gei-2/2)#ip address 23.0.0.2 255.255.255.0ZXR10(config-if-gei-2/2)#exit 路由器R3的配置:ZXR10(config)# interface gei-2/1ZXR10(config-if-gei-2/1)#no shutdownZXR10(config-if-gei-2/1)#ip address 23.0.0.3 255.255.255.0ZXR10(config-if-gei-2/1)#exit ZXR10(config)# interface gei-2/2ZXR10(config-if-gei-2/2)#no shutdown ZXR10(config-if-gei-2/2)#ip address 192.168.3.254 255.255.255.0ZXR10(config-if-gei-2/2)#exit (2) 静态路由添加 路由器R1的配置ZXR10(config)#ip route 192.168.3.0 255.255.255.0 12.0.0.2路由器R2的配置ZXR10(config)#ip route 192.168.3.0 255.255.255.0 23.0.0.3ZXR10(config)#ip route 192.168.1.0 255.255.255.0 12.0.0.1路由器R3的配置ZXR10(config)#ip route 0.0.0.0 0.0.0.0 23.0.0.2 (3) 路由表检查图3 路由器R1路由表在R1,R2,R3路由器中,在全局配置模式下分别输入设备的路由表查看命令,ZXR10(config)# show ip forwarding route [3],对应的输出效果如图3、4、5所示。
Cisco(思科)路由器静态路由的配置
Cisco(思科)路由器静态路由的配置实验拓扑实验步骤我们要使得 1.1.1.0/24、2.2.2.0/24、3.3.3.0/24 ⽹络之间能够互相通信。
(1)步骤 1:在各路由器上配置 IP 地址、保证直连链路的连通性R1(config)#int loopback0R1(config-if)#ip address 1.1.1.1 255.255.255.0R1(config)#int s0/0/0R1(config-if)#ip address 192.168.12.1 255.255.255.0R1(config-if)#no shutdownR2(config)#int loopback0R2(config-if)#ip address 2.2.2.2 255.255.255.0R2(config)#int s0/0/0R2(config-if)#clock rate 128000R2(config-if)#ip address 192.168.12.2 255.255.255.0R2(config-if)#no shutdownR2(config)#int s0/0/1R2(config-if)#clock rate 128000R2(config-if)#ip address 192.168.23.2 255.255.255.0R2(config-if)#no shutdownR3(config)#int loopback0R3(config-if)#ip address 3.3.3.3 255.255.255.0R3(config)#int s0/0/1R3(config-if)#ip address 192.168.23.3 255.255.255.0R3(config-if)#no shutdown(2)步骤 2:R1上配置静态路由R1(config)#ip route 2.2.2.0 255.255.255.0 s0/0/0//下⼀跳为接⼝形式,s0/0/0 是点对点的链路,注意应该是 R1 上的s0/0/0 接⼝R1(config)#ip route 3.3.3.0 255.255.255.0 192.168.12.2//下⼀跳为IP 地址形式,192.168.12.2 是R2 上的IP 地址(3)步骤 3:R2上配置静态路由R2(config)#ip route 1.1.1.0 255.255.255.0 s0/0/0R2(config)#ip route 3.3.3.0 255.255.255.0 s0/0/1(4)步骤 4:R3上配置静态路由R3(config)#ip route 1.1.1.0 255.255.255.0 s0/0/1R3(config)#ip route 2.2.2.0 255.255.255.0 s0/0/1实验调试(1)在 R1、R2、R3 上查看路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setC 192.168.12.0/24 is directly connected, Serial0/0/01.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback02.0.0.0/24 is subnetted, 1 subnetsS 2.2.2.0 is directly connected, Serial0/0/03.0.0.0/24 is subnetted, 1 subnetsS 3.3.3.0 [1/0] via 192.168.12.2R2#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setC 192.168.12.0/24 is directly connected, Serial0/0/01.0.0.0/24 is subnetted, 1 subnetsS 1.1.1.0 is directly connected, Serial0/0/02.0.0.0/24 is subnetted, 1 subnetsC 2.2.2.0 is directly connected, Loopback03.0.0.0/24 is subnetted, 1 subnetsS 3.3.3.0 is directly connected, Serial0/0/1C 192.168.23.0/24 is directly connected, Serial0/0/1R3#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsS 1.1.1.0 is directly connected, Serial0/0/12.0.0.0/24 is subnetted, 1 subnetsS 2.2.2.0 is directly connected, Serial0/0/13.0.0.0/24 is subnetted, 1 subnets C 3.3.3.0 is directly connected, Loopback0C 192.168.23.0/24 is directly connected, Serial0/0/1(2)从各路由器的环回⼝ ping 其他路由器的环回⼝:R1#ping//不带任何参数的 ping命令,允许我们输⼊更多的参数Protocol [ip]:Target IP address: 2.2.2.2 //⽬标IP地址Repeat count [5]: //发送的ping 次数Datagram size [100]: //ping包的⼤⼩Timeout in seconds [2]: //超时时间Extended commands [n]: y //是否进⼀步扩展命令Source address or interface: 1.1.1.1 //源IP地址Type of service [0]:Set DF bit in IP header? [no]:Validate reply data? [no]:Data pattern [0xABCD]:Loose, Strict, Record, Timestamp, Verbose[none]:Sweep range of sizes [n]:Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:Packet sent with a source address of 1.1.1.1Success rate is 100 percent (5/5), round-trip min/avg/max = 12/14/16 ms//以上说明从 R1 的 loopback0 可以ping 通R2 上的 loopback0。
静态路由表配置详细实例
静态路由表配置实例当一个局域网内存在2台以上的路由器时,由于其下主机互访的需求,往往需要设置路由。
由于网络规模较小且不经常变动,所以静态路由是最合适的选择。
随着宽带接入的普及,很多家庭和小企业都组建了局域网来共享宽带接入。
而且随着局域网规模的扩大,很多地方都涉及到2台或以上路由器的应用。
当一个局域网内存在2台以上的路由器时,由于其下主机互访的需求,往往需要设置路由。
由于网络规模较小且不经常变动,所以静态路由是最合适的选择。
本文作为一篇初级入门类文章,会以几个简单实例讲解静态路由,并在最后讲解一点关于路由汇总(归纳)的知识。
由于这类家庭和小型办公局域网所采用的一般都是中低档宽带路由器,所以这篇文章就以最简单的宽带路由器为例。
(其实无论在什么档次的路由器上,除了配置方式和命令不同,其配置静态路由的原理是不会有差别的。
)常见的1WAN口、4LAN口宽带路由器可以看作是一个最简单的双以太口路由器+一个4口小交换机,其W AN 口接外网,LAN口接内网以做区分。
路由就是把信息从源传输到目的地的行为。
形象一点来说,信息包好比是一个要去某地点的人,路由就是这个人选择路径的过程。
而路由表就像一张地图,标记着各种路线,信息包就依靠路由表中的路线指引来到达目的地,路由条目就好像是路标。
在大多数宽带路由器中,未配置静态路由的情况下,内部就存在一条默认路由,这条路由将LAN口下所有目的地不在自己局域网之内的信息包转发到WAN口的网关去。
宽带路由器只需要进行简单的WAN 口参数的配置,内网的主机就能访问外网,就是这条路由在起作用。
本文将分两个部分,第一部分讲解静态路由的设置应用,第二部分讲解关于路由归纳的方法和作用。
下面就以地瓜这个网络初学者遇到的几个典型应用为例,让高手大虾来说明一下什么情况需要设置静态路由,静态路由条目的组成,以及静态路由的具体作用。
例一:最简单的串连式双路由器型环境这种情况多出现于中小企业在原有的路由器共享Internet的网络中,由于扩展的需要,再接入一台路由器以连接另一个新加入的网段。
实验2静态路由协议及配置
查看路由表命令:show ip route
R1#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static route Gateway of last resort is not set 1.0.0.0/24 is subnetted, 1 subnets 1.1.1.0 is directly connected, Loopback1 172.1.0.0/30 is subnetted, 1 subnets C 172.1.1.0 is directly connected, Serial0/0/0 C
静态路由定义了一条到目标网络或子网的路径
软件人才培养基地
配置静态路由实例
Stub Network
172.16.1.0
Network
10.0.0.0 A
S0/0 172.16.2.2 172.16.2.1
实验5 静态路由器配置
实验5 静态路由器配置一、实验目的1、理解路由表2、掌握静态路由的配置二、应用环境1、在小规模环境里,静态路由是最佳的选择2、静态路由开销小,但不灵活,适用于相对稳定的网络三、实验拓扑四、实验要求配置表(一)按照上表配置所有接口的地址,保证所有接口全部是up状态1、router0配置Router>Router>enableRouter#config tRouter(config)#int s0/0/0Router(config-if)#clock rate 128000Router(config-if)#ip address 192.168.1.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#^zRouter#config tRouter(config)#int f0/0Router(config-if)#ip address 192.168.0.1 255.255.255.0Router(config-if)#no shutdown2、router1配置Router>Router>enableRouter#config tRouter(config)#int s0/0/0Router(config-if)#ip address 192.168.1.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#^zRouter#config tRouter(config)#int f0/0Router(config-if)#ip address 192.168.2.1 255.255.255.0Router(config-if)#no shutdown3、router2配置Router>Router>enableRouter#config tRouter(config)#int f0/0Router(config-if)#ip address 192.168.2.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#^zRouter#config tRouter(config)#int f0/1Router(config-if)#ip address 192.168.3.1 255.255.255.0Router(config-if)#no shutdown(二)查看router0的路由表Router#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.0.0/24 is directly connected, FastEthernet0/0 !直连的路由C 192.168.1.0/24 is directly connected, Serial0/0/0 !直连的路由(三)查看router1的路由表Router#Router#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Serial0/0/0C 192.168.2.0/24 is directly connected, FastEthernet0/0(四)查看router2的路由表Router#Router#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.2.0/24 is directly connected, FastEthernet0/0C 192.168.3.0/24 is directly connected, FastEthernet0/1(五) 在router0上ping ruter2Router#ping 192.168.2.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.2.2, timeout is 2 seconds:.....Success rate is 0 percent (0/5) !不通(六) 在ruter0上配置静态路由Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.2 !配置目标网段和下一跳Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.1.2Router(config)#^ZRouter#Router#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.0.0/24 is directly connected, FastEthernet0/0C 192.168.1.0/24 is directly connected, Serial0/0/0S 192.168.2.0/24 [1/0] via 192.168.1.2 !注意静态路由管理距离是1S 192.168.3.0/24 [1/0] via 192.168.1.2(七)配置ruter1的静态路由Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#ip route 192.168.0.0 255.255.255.0 192.168.1.1Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2Router(config)#^ZRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setS 192.168.0.0/24 [1/0] via 192.168.1.1C 192.168.1.0/24 is directly connected, Serial0/0/0C 192.168.2.0/24 is directly connected, FastEthernet0/0S 192.168.3.0/24 [1/0] via 192.168.2.2Router#(八) 配置ruter2的静态路由Router>enRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#ip route 192.168.0.0 255.255.0.0 192.168.2.1 !采用超网的方法Router(config)#^ZRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setS 192.168.0.0/16 [1/0] via 192.168.2.1C 192.168.2.0/24 is directly connected, FastEthernet0/0C 192.168.3.0/24 is directly connected, FastEthernet0/1(九) 在router2上测试Router#ping 192.168.0.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.0.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 47/59/63 ms !成功。
实验二静态路由配置
实验二静态路由配置 The following text is amended on 12 November 2020.实验二静态路由配置拓扑图地址表学习目标完成本实验后,您将能够:请将交换机和路由器名称改成Sx(Rx)后面是姓名首拼,x为设备编号。
根据指定的要求对地址空间划分子网。
为接口分配适当的地址,并进行记录。
根据拓扑图进行网络布线。
清除启动配置并将路由器重新加载为默认状态。
在路由器上执行基本配置任务。
配置并激活串行接口和以太网接口。
确定适当的静态路由、总结路由和默认路由。
测试并校验配置。
场景在本次实验中,您将得到一个网络地址,您必须对其进行子网划分以便完成如拓扑结构图所示的网络编址。
连接到 ISP 路由器的 LAN 编址和 HQ 与 ISP 路由器之间的链路已经完成。
但还需要配置静态路由以便非直连网络中的主机能够彼此通信。
任务1:对地址空间划分子网。
步骤1:研究网络要求。
连接到 ISP 路由器的 LAN 编址和 HQ 与 ISP 路由器之间的链路已经完成。
在您的网络设计中,您可以使用地址空间。
请对该网络进行子网划分,以提供足够的 IP 地址来支持 60 台主机。
步骤2:创建网络设计时请思考以下问题:需要将网络划分为多少个子网 4这些子网的网络地址分别是什么子网 0:子网 1:子网 2:子网 3:这些网络以点分十进制格式表示的子网掩码是什么 25192以斜杠格式表示的网络子网掩码是什么 26每个子网可支持多少台主机 62步骤3:为拓扑图分配子网地址。
1. 将子网 1 分配给连接到 HQ 的 LAN。
2. 将子网 2 分配给 HQ 和 BRANCH 之间的 WAN 链路。
3. 将子网 3 分配给连接到 BRANCH 的 LAN。
4. 子网 0 用于供将来扩展。
任务2:确定接口地址。
步骤1:为设备接口分配适当的地址。
1. 将子网 1 中第一个有效主机地址分配给 HQ 上的 LAN 接口。
5/26(f)2. 将子网 1 中最后一个有效主机地址分配给 PC2。
静态路由导致环路的问题案例-Public详解
从上边的总部路由表信息我们可以看到,目标地址为192.168.0.254的报文匹配到红圈标注的路由,下一跳地址为10.0.0.2。下一跳地址是符合预期的。
那我们来看一下路由器上的路由表,分部路由器路由表如下:
从上边的分部路由表信息我们可以看到,目标地址为192.168.0.254的报文匹配到红圈标注的默认路由,下一跳地址为10.0.0.1。这一点就是产生路由环路的原因。
静态路由导致环路的问题
1
1
某公司总部与多个分部使用专线进行连接,具体组网拓扑及路由如上图所示,总部和分部之间每天都用大量的业务进行互访,4M专线线路带宽接近饱和。总部和分部路由器互连地址为10.0.0.1和10.0.0.2。总部网络的业务网段地址为172.16.0.0/24,网关是172.16.0.1,某个分部路由器下挂了两个部门,部门A的业务网关是192.168.0.1,部门B的业务网关为192.16.1.1。全网配置静态路由使总部业务网段和分部业务网段互通,具体路由设置如上图所示。
ip route-static 192.168.1.0 24 NULL 0
为了避免当业务B网段直连路由消失的时候,A部门也出现访问总部变慢的现象,所以也添加了一条对B网段的黑洞路由。由于静态路由的管理距离(华为设备为Preference60)小于直连路由的管理距离(华为设备为Preference 0)。所以当业务A和B直连路由正常的时候,不会影响整个网络流量的正常转发。只有当某个直连路由消失的时候,黑洞路由才回生效。至此,该问题解决。
1
某一天,部门A的所有PC都无法上网。经过现场排查发现是部门A所连的二层交换机的上行链路网线损坏,部门A所连的二层交换机与分部路由器的链路物理损坏。具体故障如下图:
计算机网络实验路由配置
实验三路由配置[参考文件夹”文档“的”Packet_Tracer图文教程”]第一部分:路由器静态路由配置【实验目的】1、掌握静态路由配置方法和技巧;2、掌握通过静态路由方式实现网络的连通性;3、熟悉广域网线缆的方式。
【实验背景】学校有新旧两个校区,每个校区是一个独立的局域网,为了使新旧校区能够正常相互通讯,共享资源。
每个校区出口利用一台路由器进行,两台路由器间学校申请了一条2M的DDN专线进行相连,要求做适当配置实现两个校区的正常相互访问。
技术原理:1、路由器属于网络层设备,能够根据IP的信息,选择一条最佳路径,将数据报出去,实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的,而路由表里就是由一条条路由信息组成。
2、生成路由表主要有两种方法:手工配置和动态配置,即静态路由协议配置和动态路由协议配置。
3、静态路由是指网络管理员手工配置的路由信息。
4、静态路由除了具有简单、高效、可靠的有点外,它的另一个好处是网络安全性高。
5、缺省路由可以看做是静态路由的一种特殊情况。
当数据在查找路由表时,没有找到目标相匹配的路由表项时,为数据指定路由。
【实验步骤】新建packet tracer拓扑图1、在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率;2、查看路由表生成的直连路由;3、在路由表R1、R2上配置静态路由;4、验证R1、R2上的静态路由配置;5、将PC1、PC2主机默认网关分别设置为路由器接口fa1/01的IP地址;6、PC1、PC2主机之间可以相互通信。
【实验设备】PC 2台;Router-PT可扩展路由2台(Switch_2811无V.35线接口);Switch_2960 2台;DCE串口线;直连线;交叉线PC1IP:192.168.1.2Submask:255.255.255.0Gateway:192.168.1.1PC2IP:192.168.2.2Submask:255.255.255.0Gateway:192.168.2.1R1enconfthostname R1int fa 1/0no shutip address 192.168.1.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.1 255.255.255.0clock rate 64000(必须配置时钟才可通信)endR2enconfthostname R2int fa 1/0no shutip address 192.168.2.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.2 255.255.255.0no shutendR1enconftip route 192.168.2.0 255.255.255.0 192.168.3.2endshow ip routeR2enconftip route 192.168.1.0 255.255.255.0 192.168.3.1endshow ip route第二部分:路由器RIP动态路由配置【实验目的】1、掌握RIP协议的配置方法;2、掌握查看通过动态路由协议RIP学习产生的路由;3、熟悉广域网线缆的方式。
实验五-静态路由配置
实验五-静态路由配置静态路由是网络管理员手动配置,并且不会自动学习的路由。
静态路由虽然配置起来比较麻烦,但是它的路由选择过程相比较动态路由来说更稳定,更可靠,更节省系统资源。
在本实验中,我们将演示如何在两个路由器之间使用静态路由配置实现互联。
实验拓扑如下:```+-----------+ +-----------+| Router R1 |------| Router R2 |+-----------+ +-----------+```路由器R1与路由器R2分别有两个接口。
在这个拓扑中,两个路由器使用互连的接口0/0和0/1进行相互连接。
接口0/0在路由器R1上配置为192.168.1.254,接口0/1在路由器R2上配置为192.168.1.253。
以下是本实验中路由器R1和路由器R2的静态路由配置:路由器R1的配置:```enableconfigure terminalinterface GigabitEthernet0/0ip address 192.168.1.254 255.255.255.0no shutdowninterface GigabitEthernet0/1ip address 10.0.0.1 255.255.255.0no shutdownexitip route 192.168.2.0 255.255.255.0 192.168.1.253 ```路由器R2的配置:```enableconfigure terminalinterface GigabitEthernet0/0ip address 192.168.1.253 255.255.255.0no shutdowninterface GigabitEthernet0/1ip address 10.0.0.2 255.255.255.0no shutdownexitip route 192.168.1.0 255.255.255.0 192.168.1.254```这里,我们在路由器R1中配置了一个静态路由,使其可以通过192.168.1.253接口到达192.168.2.0/24网络。
静态路由(加直连路由、汇总路由)
示例
添加一条目标网络地址为192.168.1.0,子网掩码长度为24, 下一跳地址为10.0.0.2的静态路由`ip route-static 192.168.1.0 24 10.0.0.2`
保存配置
save
华为路由器静态路由配置示例
system-view
输入 添加标静题态路
由
ip route-static <目标网络地址> <子网掩码长度> < 下一跳地址或出口接口>
06
6. 保存配置并退出路由器命令行界面。
Part
03
汇总路由
汇总路由的定义
汇总路由是指将多个子网或IP地址范围汇总到一个单一的路 由条目中,以便在路由表中占用更少的空间。
汇总路由通常用于减少路由表的大小,提高路由器的性能和 网络效率。
汇总路由的特点
STEP 02
STEP 01
汇总路由可以减少路由器 的资源消耗,提高网络性 能。
由于静态路由是手动配置的,所以它们在 网络结构发生变化时不会自动更改,这有 助于保持网络的稳定性。
安全性
灵活性
由于静态路由允许网络管理员控制哪些网 络段可以相互通信,因此它们可以用于增 强网络安全。
静态路由可以用于实现复杂的网络拓扑结 构,例如多路径路由和负载均衡。
缺点分析
配置复杂度
静态路由需要手动配置,这增加 了网络管理员的工作量,特别是 在大型网络中。
STEP 03
汇总路由可以隐藏内部网 络的细节,提高网络安全 性和隐私保护。
汇总路由可以简化网络结 构,降低网络管理的复杂 度。
汇总路由的配置步骤
1. 确定需要汇总的子网或IP地址 范围。
4. 测试网络连通性,确保所有目 标主机都可以通过汇总路由进行 通信。
试验十静态路由的配置
试验十:静态路由的配置1.1实验目的:1.深入了解网络层的工作2.深入了解选择路由的方式3.掌握配置静态路由实现网络互通的方法;4.了解静态路由的优缺点及适用范围.1.2实验内容:虚拟应用背景: 本学院组建局域网, 院长办公室有5部主机和1台打印机, 学院行政办公室有6部主机和1台打印机, 教师机房有20部主机和2台打印机, 学生机房有24部主机和2台打印机, 得到一个c类地址193.168.2.0, 请为组网进行子网划分,并为各网段和路由器接口合理分配ip地址.为以上虚拟网络配置静态路由1.3试验条件:PC机一台安装了Net- sim1.4试验指导:1.4.1路由选择基础知识路由是将对象从一个地方转达发到另一个地方的一个中继过程学习和维持网络拓朴结构知识的机制被认为是路由功能。
数据流经路由器进入接口穿过路由器被移送到外出接口的过程,是另一项单独的功能,被认为是交换/转发功能。
路由设备必须同时具有路由和交换的功能才可以作为一台有效的中继设备。
为了进行路由,路由器必须知道下面三项内容:l、路由器必须确定它是否激活了对该协议组的支持;2、路由器必须知道目的地网络;3、路由器必须知道哪个外出接口是到达目的地的最佳路。
路由选择协议通过度量值来决定到达目的地的最佳路径。
小度量值代表优选的路径;如果两条或更多路径都有一个相同的小度量值,那么所有这些路径将被平等地分享。
通过多条路径分流数据流量被称为到目的地的负载均衡。
执行路由操作所需要的信息被包含在路由器的路由表中,它们由一个或多个路由选择协议进程生成。
路由表由多个路由条目组成,每个条目指明了以下内容:*学习该路由所用的机制(动态或手动)*逻辑目的地*管理距离*度量值(它是度量一条路径的总"总开销"的一个尺度)*去往目的地下一HOP的中继设备(路由器)的地址;*路由信息的新旧程度*与要去往目的地网络相关联的接口使用命令SHOW IP ROUTE可看到以上内容。
静态路由、浮动路由、默认路由综合配置实验
静态路由、默认路由、浮动路由综合配置实验
一、实验目的
掌握静态路由、默认路由的、浮动路由的配置,实现效果是两个路由器的loopback接口之间实现通信
二、实验拓扑
三、实验中用到的软件
小凡DynamipsGUI(搭建网络拓扑)、SecureCRT(实现远程登录配置路由)
实验步骤:
1.首先按拓扑图用小凡搭建好路由
2.实验拓扑搭建好后,使用SecureCRT远程登录配置路由器
3.按照实验要求配置好路由器各接口IP
4.在R2上配置静态路由
5.在R1上配置默认路由
6.在R1上配置浮动路由设置路径权值为100
7.在R2上配置浮动路由设置路径权值为100
8.测试
9.查看此时由R1发出的信息路径为:192.168.5.2
10.关闭静态路由接口,启动浮动路由
11.启动浮动路由测试
12.分别在R1、R2上测试查看此时的路由路径。
实验 2.8.1:基本静态路由配置
所有内容版权所有 © 1992–2007 Cisco Systems, Inc. 保留所有权利。本文档为 Cisco 公开信息。
第 1 页(共 19 页)
CCNA Exploration 路由协议和概念:静态路由
实验 2.8.1:基本静态路由配置
学习目标
完成本实验后,您将能够:
• 根据拓扑图进行网络布线。 • 清除启动配置并将路由器重新加载为默认状态。 • 在路由器上执行基本配置任务。 • 解释 debug ip routing 的输出。 • 配置并激活串行接口和以太网接口。 • 测试连通性。 • 收集信息并据此找出设备之间无法连通的原因。 • 使用中间地址配置静态路由。 • 使用送出接口配置静态路由。 • 比较使用中间地址的静态路由和使用送出接口的静态路由。 • 配置默认静态路由。 • 配置总结静态路由。 • 记录网络实施方案。
R1(config)#line console 0 R1(config-line)#exec-timeout 0 0 R1(config-line)#line vty 0 4 R1(config-line)#exec-timeout 0 0
任务 3:解释调试输出。 注意:如果您已在 R1 上配置了 IP 地址,请删除所有 interface 命令,然后再执行后续操作。在任务 2 结束时,我们所配置的 R1、R2 和 R3 上不能有任何接口配置。
is_up: 1 state: 4 sub state: 1 line: 1 has_route: False RT: add 172.16.3.0/24 via 0.0.0.0, connected metric [0/0] RT: NET-RED 172.16.3.0/24 RT: NET-RED queued, Queue size 1 RT: interface FastEthernet0/0 added to routing table %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up is_up: 1 state: 4 sub state: 1 line: 1 has_route: True %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, chan ged state to up is_up: 1 state: 4 sub state: 1 line: 1 has_route: True is_up: 1 state: 4 sub state: 1 line: 1 has_route: True
实验四静态路由的设置
实验步骤4:
步骤4:测试PC间连通性,并分析原因。
实验步骤 2 :配置路由器A、B的各端口的IP地址,
Ra (config-if)#clock rate 64000 !配置RA的时钟频率(DCE) Ra (config-if)#no shutdown Ra (config-if)#exit 路由器B做同样配置,需注意,Rb串口为DTE,不需配置时钟频率。 验证:查看端口配置,查看路由器中路由表内容。 Ra #show ip interface Ra #show interface serial 1/2 Ra #show ip route
实验步骤6:验证PC1与PC2连通性,并分析原因。
如:C:\>ping 202.99.8.3 !在PC1的命令行方式下验证能PING通PC2。
6、实验要求
(1)熟悉静态路由的概念; (2)正确记录实验过程设置情况; (3)写出实验报告。
实验四 静态路由的设置
静态路由:在拓扑结构简单的网络中,网管员通过手工的方式配置本路由器未知网段的路由信息,从而实现不同网段之间的连接。 动态路由:在大规模的网络中,或网络拓扑相对复杂的情况下,通过在路由器上运行动态路由协议,路由器之间互相自动学习产生路由信息。
1、实验目的
学习掌握路由器中设置静态路由的方法;
4、实验内容
(3)然后,设置两个路由器相互连接的串行口,使得它们位于同一逻辑网内,在两个路由器上分别设置合理的静态路由; (4)测试两个局域网主机之间的连通性。
静态路由配置 实例
12.静态路由配置一.实训目的1.理解静态路由的含义。
2.能够利用模拟软件实现静态路由。
二.实训器材及环境1.安装windows 2000 Server系统的计算机一台。
2.安装模拟软件Boson Netsim 5.31。
3.实验环境搭建如下:图12-1 实验环境三.实训理论基础1.静态路由的概念静态路由是指由网络管理员手工配置的路由信息。
当网络的拓扑结构或链路的状态发生变化时,网络管理员需要手工去修改路由表中相关的静态路由信息。
静态路由信息在缺省情况下是私有的,不会传递给其他的路由器。
当然,网管员也可以通过对路由器进行设置使之成为共享的。
静态路由一般适用于比较简单的网络环境,在这样的环境中,网络管理员易于清楚地了解网络的拓扑结构,便于设置正确的路由信息。
2.静态路由的特点静态路由的 IP 环境最适合小型、单路径、静态 IP 网际网络,具体如下:(1)小型网际网络的定义是 2 到 10 个网络;(2)单路径表示网际网络上的任意两个终点之间只有一条路径用于传送数据包;(3)静态表示网际网络的拓扑结构不随时间的变化而更改。
适合使用静态路由的环境包括:(1)小公司;(2)家庭办公室 IP 网际网络;(3)使用单个网络的分支机构。
与在通常是低带宽 WAN 链接上运行路由协议不同,分支机构路由器上的单个默认路由可以确保将所有未指定到分支机构网络计算机上的通信都路由到总部。
3.静态路由的缺点是(1)不能容错。
如果路由器或链接宕机,静态路由器不能感知故障并将故障通知到其他路由器。
这事关大型的公司网际网络,而小型办公室(在 LAN 链接基础上的两个路由器和三个网络)不会经常宕机,也不用因此而配置多路径拓扑和路由协议。
(2)管理开销较大。
如果对网际网络添加或删除一个网络,则必须手动添加或删除与该网络连通的路由。
如果添加新路由器,则必须针对网际网络的路由对其进行正确配置。
因而维护较为麻烦。
(3)路由表不会自动更新; (4)不适合于结构复杂的网络。
实验五:静态路由配置
实验五静态路由配置实验目的1、熟悉模拟器Packet tracer的使用环境;2、掌握路由器的几种工作模式及模式之间的切换;3、掌握路由器常见端口的配置步骤;4、理解路由表的查找原理,理解静态路由的概念;5、掌握设置静态路由和默认路由的方法;实验环境Packet tracer 5.0实验步骤1、使用模拟器Packet tracer构建如下的网络拓扑:注意:路由器和路由器之间,路由器和计算机之间应该采用哪种电缆?2、PC机的IP配置进入PC机配置环境,按照图中的要求配置IP地址、子网掩码和网关。
3、路由器模式切换Router>enable /用户模式进入特权模式Router#configure terminal /特权模式进入配置模式用户模式用户只能查看路由器的一些基本状态,不能进行设置;特权模式用户可以使用show 和debug命令进行配置检查,还不能进行路由器配置的修改;配置模式用户才能真正修改路由器的配置,比如配置路由器的静态路由表,详细的配置命令需要参考路由器配置文档。
如果想配置具体端口,还需要进入第4级。
4、路由器端口配置Router3:Router(config)#interface s0/0/0 //进入端口模式,配置串口Router(config-if)#ip add 192.168.2.1 255.255.255.0//配置串口IP Router(config-if)#no shutdownRouter(config-if)#interface f0/0 //进入端口模式,配置以太网接口Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#no shutdownRoute4:Router(config)#interface s0/0/0Router(config-if)#ip add 192.168.2.2 255.255.255.0Router(config-if)#clock rate 64000 //配置时钟Router(config-if)#no shutdownRouter(config-if)#interface f0/0Router(config-if)#ip add 192.168.3.1 255.255.255.0Router(config-if)#no shutdown配置完成后,在PC机上使用PING命令测试PC机和路由器各端口以及PC和PC 之间的连通情况,并思考为什么是这种情况?5、静态路由配置给Router3配置一条静态路由信息Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2给Router2配置一条静态路由信息Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1配置完成后,在PC机上使用PING命令测试PC机和路由器各端口以及PC和PC 之间的连通情况,并思考为什么是这种情况?6、查看路由器的路由信息在特权模式下查看路由器的路由信息:Router#show ip route观察路由表中的各条路由信息,并解释。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
路由器静态路由配置【案例背景】学校有新旧两个校区,每个校区是一个独立的局域网,为了使新旧校区能够正常相互通讯,共享资源。
每个校区出口利用一台路由器进行连接,两台路由器间学校申请了一条2M的DDN专线进行相连,要求你做适当配置实现两个校区间的正常相互访问。
【案例目的】掌握静态路由的配置方法和技巧,熟悉广域网线缆的连接方式。
【技术原理】路由器属于网络层设备,能够根据IP包头的信息,选择一条最佳路径,将数据包转发出去。
实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的。
而路由表里就是由一条条的路由信息组成。
路由表的产生方式一般有3种:直连路由给路由器接口配置一个IP地址,路由器自动产生本接口IP所在网段的路由信息。
静态路由在拓扑结构简单的网络中,网管员通过手工的方式配置本路由器未知网段的路由信息,从而实现不同网段之间的连接。
动态路由协议学习产生的路由在大规模的网络中,或网络拓扑相对复杂的情况下,通过在路由器上运行动态路由协议,路由器之间互相自动学习产生路由信息。
【案例内容】1、按照拓扑进行网络连接2、配置路由器的接口地址参数3、配置静态路由4、测试【实现功能】实现网络的互连互通,从而实现信息的共享和传递。
【案例设备】R1762(2台),PC(2台)、直连线(2条)、V.35线缆(1对)【案例拓扑】【主要命令】Ip route ,clock rate , no shutdown, ip address【案例步骤】1、在路由器 Router1 上配置接口的 IP 地址和串口上的时钟频率。
router#confrouter#host Router1Router1(config)# interface fastethernet 1/0 !进入接口fastethernet 1/0的配置模式 Router1(config-if)# ip address 192.168.1.1 255.255.255.0 !配置路由器接口fastethernet 1/0的 IP 地址Router1(config)# no shutdown !开启路由器 fastethernet0 接口 Router1(config)# interface serial 1/2 !进入接口 S1/2 配置模式 Router1(config-if)# ip address 192.168.2.1 255.255.255.0 !配置路由器接口 S1/2 的 IP 地址Router1(config-if)#clock rate 64000 !配置 Router1 的时钟频率(DCE ) Router1(config)# no shutdown !开启路由器serial 1/2接口 Router1(config)#end验证测试:验证路由器接口的配置Router1#show ip interface briefInterface IP-Address(Pri) OK? Status serial 1/2 192.168.2.1/24 YES UP serial 1/3 no address YES DOWN FastEthernet 1/0 192.168.1.1/24 YES UP FastEthernet 1/1 no address YES DOWN Null 0 no address YES UP Router1#show interface serial 1/2serial 1/2 is UP , line protocol is UPHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: 192.168.2.1/24MTU 1500 bytes, BW 2000 KbitEncapsulation protocol is HDLC, loopback not setKeepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1Queueing strategy: WFQ5 minutes input rate 15 bits/sec, 0 packets/sec5 minutes output rate 17 bits/sec, 0 packets/sec1030 packets input, 22660 bytes, 0 no bufferReceived 1030 broadcasts, 0 runts, 0 giants14 input errors, 1 CRC, 12 frame, 0 overrun, 1 abort1031 packets output, 22682 bytes, 0 underruns0 output errors, 0 collisions, 3 interface resets1 carrier transitionsV35 DCE cable F 1/0 N I C F 1/0 N I CS 1/2 S 1/2R o u t e r 1R o u t e r 2DCD=up DSR=up DTR=up RTS=up CTS=up2、在路由器Router1 上配置静态路由。
Router1#confRouter1(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2或:Router1(config)#ip route 192.168.3.0 255.255.255.0 serial 1/2验证测试:验证Router1 上的静态路由配置Router1#show ip routeCodes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2* - candidate defaultGateway of last resort is no setC 172.16.1.0/24 is directly connected, FastEthernet 1/0C 172.16.1.1/32 is local host.C 172.16.2.0/24 is directly connected, serial 1/2C 172.16.2.1/32 is local host.S 172.16.3.0/24 [1/0] via 172.16.2.23、在路由器Router2 上配置接口的IP 地址和串口上的IP 地址。
router# confrouter# hostname Router2Router2(config)#Router2(config)# interface fastethernet 1/0!进入接口fastethernet 1/0 的配置模式Router2(config-if)# ip address 192.168.3.1 255.255.255.0 !配置路由器接口fastethernet 1/0的IP 地址Router2(config)# no shutdown !开启路由器fastethernet0 接口Router2(config)# interface serial 1/2 !进入接口S1/2 配置模式Router2(config-if)# ip address 192.168.2.2 255.255.255.0 !配置路由器接口S1/2 的IP 地址Router2(config)# no shutdown !开启路由器serial 1/2 接口Router2(config)#end验证测试:验证路由器接口的配置Router2#show ip interface briefInterface IP-Address(Pri) OK? Statusserial 1/2 192.168.2.2/24 YES UPserial 1/3 no address YES DOWNFastEthernet 1/0 192.168.3.1/24 YES UPFastEthernet 1/1 no address YES DOWNNull 0 no address YES UPRouter2#show interface serial 1/2serial 1/2 is UP , line protocol is UPHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: 192.168.2.2/24MTU 1500 bytes, BW 2000 KbitEncapsulation protocol is HDLC, loopback not setKeepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1Queueing strategy: WFQ5 minutes input rate 17 bits/sec, 0 packets/sec5 minutes output rate 17 bits/sec, 0 packets/sec1082 packets input, 23804 bytes, 0 res lack, 0 no buffer,0 droppedReceived 1082 broadcasts, 0 runts, 0 giants1 input errors, 0 CRC, 1 frame, 0 overrun, 0 abort1082 packets output, 23804 bytes, 0 underruns,0 dropped0 output errors, 0 collisions, 3 interface resets1 carrier transitionsV35 DTE cableDCD=up DSR=up DTR=up RTS=up CTS=up4、在路由器Router2 上配置静态路由。
Router2#confRouter2(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1或:Router2(config)#ip route 192.168.1.0 255.255.255.0 serial 1/2验证测试:验证Router2 上的静态路由配置Router2#show ip routeCodes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2* - candidate defaultGateway of last resort is no setS 192.168.1.0/24 [1/0] via 192.168.2.1C 192.168.2.0/24 is directly connected, serial 1/2C 192.168.2.2/32 is local host.C 192.168.3.0/24 is directly connected, FastEthernet 1/0C 192.168.3.1/32 is local host.5、测试网络的互连互通性。
