CAD课件12《绘制机械剖视图与剖面图》

合集下载

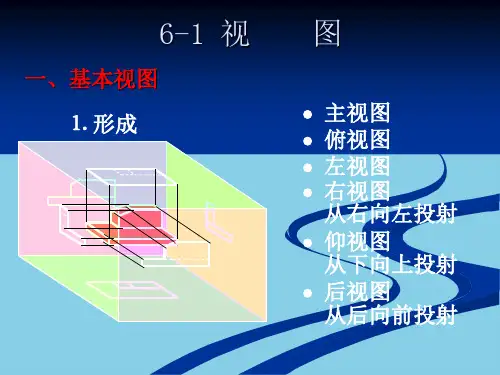

机械制图视图剖视图最全PPT

A－A
A－A
A
A
☆ 标注方法：
A
A
A
A
☆ 注意问题：
A
A
① 两剖切平面的转折处不应与图上的轮廓线重合，
在剖视图上不应在转折处画线。
② 在剖视图内不能出现不完整的要素。只有当两个
要素有公共对称中心线或轴线时，可以此为界各
画一半。
☆ 适用范围：当机件上的孔槽及空腔等内部结构不在同一
平面内时。
4、复合剖
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线不能穿空而过，也不能超出视图的轮廓线。
×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中心线作局部剖的分界线。
④ 在一个视图中，局部剖的数量不宜过多。
三、剖切平面的种类及适用条件
1.单一剖切平面
A－A
⑴ 平行于某一基本投影面
按向视图的配置形式配
置,
当局部视图按投影关系配置中间又无其它视图隔开时可省略标注
四、斜视图
问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。解决方法：
A V
★ 增设一个与倾斜表面平行的辅助投影面。
★ 将倾斜部分向辅助投影面投射。
斜视图是物体向不
平行于基本投影面的平面投射所得的视图。
D、配置在剖切线延长线上的对称的移出断面，以及配置在视图中断处的对称的移出断面均不必标注。
⒉ 重合断面图
⑴ 画法画在视图之内，轮廓线用细实线绘制。
当视图中的轮廓线与断面图的图线重合时，视图中的轮廓线仍应连续画出。
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面图，可不注名称（字母）。 ② 对称的重合断面图，可不标注。

绘制剖视图与剖面图PPT课件

第37页/共58页
图14-14
第38页/共58页
（3）开启
正交模式，充分利用对象捕捉与对象追踪功能绘制内部轮廓线及俯视图中的圆柱凸台，完成主视图与俯视图的绘制，如图 14-15所示。其命令行操作如下：
第39页/共58页
图14-15
第40页/共58页
图14-16
第41页/共58页
当实体模型的
内剖形状层次
较多，用一个
剖切平面不能
全部显示出来
时，可以用一
组互相平行的
A
剖切平面依次 A
A
将其切开，这
样所得的剖视
图即是阶梯剖
第21页/共58页
图1中同时使用斜剖、旋转剖和阶梯剖进行表达的剖视图即是复合剖视图。局部剖与旋转剖的复合剖视图如图14-8
第30页/共58页
上机实战
• 绘制局部剖视图 • 绘制轴的移出剖面图
第31页/共58页
本课上机实战将通过两个实例分别绘制局部剖视图与移出剖面图，读者在练习过程中应参照课堂讲解中所提出的绘制原则，掌握剖视图与剖面图的绘制方法，区分剖视图与剖面图的不同之处。
第32页/共58页
绘制局部剖视图
本实例将绘制如图14-11所示座体模型的局部剖视图，绘制结果如图14-12 所示。通过本例的练习，读者将了解并掌握剖视图的基本绘制过程与方法。
在表达物体内部结构时采用虚线，而物体的内部结构也比较复杂时，视图中就会出现许多与其他轮廓线交错重叠的虚线，从而影响图形的清晰，不利于看图，而且在标注尺寸时也不方便。为了解决这个问题，国家标准《机械制图》中规定了剖视图的表达方法。
第6页/共58页

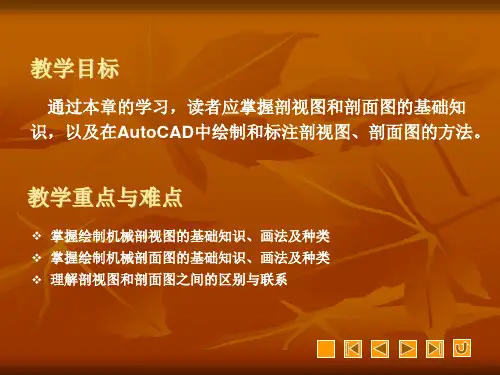

CAD课件12绘制机械剖视图与剖面图

剖面图也称断面图，主要用来表达机件某部分断面的结构形状。根据所绘剖面图在图形中的位置，剖面图分为移出断面和重合断面两种。
剖面图基础知识
假想用剖切平面将机件的某处切断，仅画出该剖切面与机件接触部分的图形，称为剖面图，简称剖面。
剖面
剖视图
❖ 剖面图与剖视图的主要区别在于：剖面图仅画出机件被剖切断面的图形，而剖视图则要
机件的三视图
剖视图的画法
绘制剖视图的步骤： ❖ 分析机件，画出必要的视图，如图（b）所示。 ❖ 选定剖切面并确定其剖切位置，图（b）中选用的是正平面（即通过两孔轴线的剖切平面）。 ❖ 画出断面图形，画出剖切平面与机件接触部分的断面图形，并画上剖面符号，如图（c）示。 ❖ 用规定方法进行标注，如图（d）示。
剖面图的种类、画法和标注
根据剖面图配置位置的不同，剖面图分为移出剖面图和重合剖面图两种。 ❖ 移出剖面图
画在视图之外的剖面图，称为移出剖面图。绘制与标注移出剖面图时应注意以下几点： 1.移出剖面的轮廓线用粗实线绘制。 2.移出剖面尽量配置在剖切符号的延长线上，必要时也可画在其他位置。在不致引起误解时，允许将图形旋转画出。当移出剖面的图形对称时，也可画在视图的中断处。
❖ 重合剖面图
画在视图之内的剖面图，称为重合剖面图。绘制与标注重合剖面图时应注意以下几点。 1.只有当断面形状简单，且不影响图形清晰的情况下，才采用重合剖面图。
重合剖面图
2.重合剖面图直接画在视图内剖切位置处，其轮廓线用细实线绘制。 3.当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。
a
b
c
d
剖视图的种类
❖ 全剖视图：用剖切面完全地剖开机件所得到的剖视图称为全剖视图，简称全剖视。

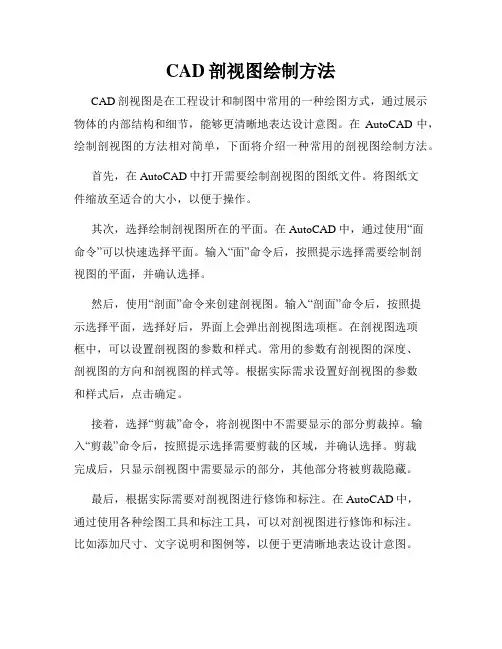

CAD剖视图绘制方法

CAD剖视图绘制方法CAD剖视图是在工程设计和制图中常用的一种绘图方式，通过展示物体的内部结构和细节，能够更清晰地表达设计意图。

在AutoCAD中，绘制剖视图的方法相对简单，下面将介绍一种常用的剖视图绘制方法。

首先，在AutoCAD中打开需要绘制剖视图的图纸文件。

将图纸文件缩放至适合的大小，以便于操作。

其次，选择绘制剖视图所在的平面。

在AutoCAD中，通过使用“面命令”可以快速选择平面。

输入“面”命令后，按照提示选择需要绘制剖视图的平面，并确认选择。

然后，使用“剖面”命令来创建剖视图。

输入“剖面”命令后，按照提示选择平面，选择好后，界面上会弹出剖视图选项框。

在剖视图选项框中，可以设置剖视图的参数和样式。

常用的参数有剖视图的深度、剖视图的方向和剖视图的样式等。

根据实际需求设置好剖视图的参数和样式后，点击确定。

接着，选择“剪裁”命令，将剖视图中不需要显示的部分剪裁掉。

输入“剪裁”命令后，按照提示选择需要剪裁的区域，并确认选择。

剪裁完成后，只显示剖视图中需要显示的部分，其他部分将被剪裁隐藏。

最后，根据实际需要对剖视图进行修饰和标注。

在AutoCAD中，通过使用各种绘图工具和标注工具，可以对剖视图进行修饰和标注。

比如添加尺寸、文字说明和图例等，以便于更清晰地表达设计意图。

绘制完毕后，通过保存文件，即可保存绘制好的剖视图。

同时，可以将剖视图导出为图片文件或者其他文件格式，以便于分享和使用。

总结起来，CAD剖视图绘制的方法主要包括选择剖视图所在的平面、创建剖视图、剪裁不需要显示的部分和修饰和标注剖视图等步骤。

通过掌握这些基本方法和技巧，可以快速高效地绘制剖视图，达到更好的设计和制图效果。

以上是关于CAD剖视图绘制方法的简要介绍。

希望这篇文章能对正在学习CAD软件的读者有所帮助。

通过不断学习和实践，相信大家能够熟练掌握CAD剖视图的绘制方法，提高自己的设计和制图能力。

机械制图-剖视图的画法61页PPT

机械制图-剖视图的画法
21、没有人陪你走一辈子，所以你要适应孤独，没有人会帮你一辈子，所以你要奋斗一生。 22、当眼泪流尽的时候，留下的应该是坚强。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之首，因为这种德性保证了所有其余的德性。--温斯顿．丘吉尔。 25、梯子的梯阶从来不是用来搁脚的，它只是让人们的脚放上一段时间，以便让别一只脚能够再往上登。
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯—科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克

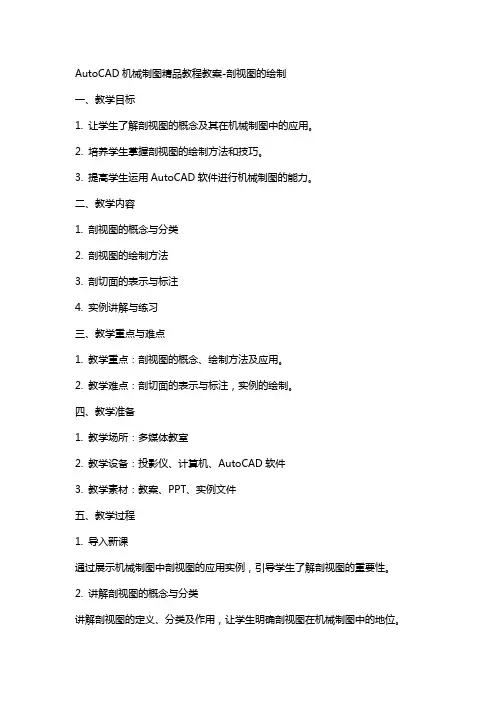

AutoCAD机械制图教程教案剖视图的绘制

AutoCAD机械制图精品教程教案-剖视图的绘制一、教学目标1. 让学生了解剖视图的概念及其在机械制图中的应用。

2. 培养学生掌握剖视图的绘制方法和技巧。

3. 提高学生运用AutoCAD软件进行机械制图的能力。

二、教学内容1. 剖视图的概念与分类2. 剖视图的绘制方法3. 剖切面的表示与标注4. 实例讲解与练习三、教学重点与难点1. 教学重点：剖视图的概念、绘制方法及应用。

2. 教学难点：剖切面的表示与标注，实例的绘制。

四、教学准备1. 教学场所：多媒体教室2. 教学设备：投影仪、计算机、AutoCAD软件3. 教学素材：教案、PPT、实例文件五、教学过程1. 导入新课通过展示机械制图中剖视图的应用实例，引导学生了解剖视图的重要性。

2. 讲解剖视图的概念与分类讲解剖视图的定义、分类及作用，让学生明确剖视图在机械制图中的地位。

3. 教授剖视图的绘制方法讲解剖视图的绘制步骤，包括选择剖切位置、绘制剖切面、标注剖切面、绘制剖视图等。

4. 讲解剖切面的表示与标注讲解剖切面的表示方法、标注位置及标注内容，让学生掌握剖视图的规范绘制。

5. 实例讲解与练习通过具体实例，讲解剖视图的绘制过程，引导学生动手实践，巩固所学知识。

6. 课堂互动与提问在讲解过程中，穿插提问环节，检查学生对知识的掌握程度，并及时解答学生疑问。

7. 课堂总结对本节课的主要内容进行总结，强调剖视图的绘制方法和注意事项。

8. 课后作业布置布置相关练习题，让学生课后巩固所学知识，提高实际操作能力。

9. 课后反思与评价对课堂教学效果进行反思，对学生的学习情况进行评价，为后续教学提供参考。

10. 教学拓展介绍剖视图在其他领域的应用，激发学生的学习兴趣，拓宽视野。

六、教学活动设计1. 课堂讲解：通过PPT展示，讲解剖视图的概念、分类和应用场景。

2. 软件操作演示：在AutoCAD软件中演示剖视图的绘制过程，包括选择剖切位置、绘制剖切面、标注剖切面、绘制剖视图等。

CAD剖视图的绘制 PPT

10
第8章剖视图的绘制
8.2 样条曲线的绘制
样条曲线是经过或者接近一系列指定点（拟合点）的光滑曲线，样条曲线通过首末两点，其形状受拟合点控制，但并不一定通过中间点，曲线与点的拟合程度受拟合公差控制。样条曲线可以是打开的或闭合的。
调用命令的方式：菜单：执行“绘图”|“样条曲线”命令图标：单击“绘图”工具栏中的图标按钮键盘命令：SPLINE（或SPL）
7
第8章剖视图的绘制
【例8-2】用“多段线”命令绘制闭合的轮廓线，线宽为1，如图 8-2所示。
操作如下：
图8-2 绘制闭合的多段线
8
【例8-2】
第8章剖视图的绘制
9
第8章剖视图的绘制
【例8-2】
注意：（1）“FILL”命令可以控制宽度大于0的多段线是否被填充。如果“填
充”模式打开，则宽线内被填充；如果“填充”模式关闭，则只画出宽线的轮廓。用系统变量“FILLMODE”同样可以控制。（2）在操作中，选择“放弃”选项时，可以取消前一次绘制的线段，用户可以连续选择该选项，直至回到所需要的点上，重新绘制。
第 4 步，命令提示为 “ 指定圆弧的端点或 [ 角度 ( A)/ 圆心 (CE)/闭合(C)/方向(D)/半宽(H)/直线(/半径(R)/第二个
点(S)/放弃(U)/宽度(W))：”时，用系统提供的各种选项绘制圆弧段；或回车，结束命令，绘制开口的圆弧线段；或输入CL，结束命令，绘制闭合的圆弧线段；或输入L，回车，进入绘制直线段模式。
11
第8章剖视图的绘制
8.2.1 绘制打开的样条曲线操作步骤如下：
第1步，调用“样条曲线”命令。
第2步，命令提示为“指定第一个点或[对象(O)]：”时，在合适位置指定样条曲线的起点。

机械制图剖视图

确定剖切位置：选择两个平行的剖切面通常位于物体的对称轴上绘制剖切线：在剖切面上绘制剖切线剖切线应垂直于剖切面绘制剖切面：在剖切线上绘制剖切面剖切面应与剖切线垂直绘制剖视图：在剖切面上绘制剖视图剖视图应与剖切面平行标注尺寸：在剖视图上标注尺寸尺寸应与剖切面平行标注剖切符号：在剖视图上标注剖切符号剖切符号应与剖切面垂直
剖视图的绘制方法：选择合适的剖切位置画出剖切线标注剖切符号画出被剖开的部分其他部分用虚线表示。
展示内部结构：剖视图可以清晰地展示机械设备的内部结构和工作原理。
便于理解：剖视图可以帮助读者更好地理解机械设备的工作原理和结构特点。
设计参考：剖视图可以作为设计人员设计机械设备时的参考帮助他们更好地理解和设计机械设备。
剖视图的应用：剖视图在机械制图中的应用广泛如表达机械结构的内部结构、装配关系、运动关系等与其他视图配合使用可以更清晰地表达机械结构的信息。
剖视图的实例分析
剖切位置：螺栓的中心线剖视图类型：全剖视图零件名称：螺栓
剖切方向：垂直于螺栓的中心线
剖切符号：用粗实线表示
剖切后的视图：显示螺栓的内部结构包括螺纹、螺纹孔等
装配体：由多个零件组成的
整体
剖视图：展示装配体内部结
构的视图
分析方法：根据装配体的结构特点选择合适的剖切位置
和方向
实例：分析一个由螺栓、螺母、垫圈组成的装配体的剖视图展示其内部结构及装
配关系
管道系统的组成：包括管道、阀门、泵等
剖视图的绘制：选择合适的剖切位置绘制剖切线
剖视图的标注：标注尺寸、材料、连接方式等
教学工具：剖视图可以作为教学工具帮助学生更好地理解和掌握机械设备的结构和工作原理。

如何使用CAD软件进行剖视图的绘制

如何使用CAD软件进行剖视图的绘制CAD软件是一种广泛使用的计算机辅助设计工具，通过它可以快速、准确地绘制各种图形。

在工程设计中，常常需要使用剖视图来展示内部结构和细节。

本文将介绍如何使用CAD软件进行剖视图的绘制。

首先，打开CAD软件并创建一个新的绘图文件。

选择适当的单位和比例，以便更好地展示细节。

接下来，根据需要在图纸上绘制外部轮廓线。

这些轮廓线可以通过描绘各个视图的边界来完成。

接下来，选择剖视图的方向和位置。

在CAD软件中，通常有多个选项可供选择，例如垂直剖视、平行剖视等。

根据设计需求选择合适的剖视图类型。

然后，确定剖视图的位置，根据需要将其放置在图纸的适当位置。

在选择剖视图后，需要创建剖视图的切面线。

这些切面线将决定剖视图的范围和显示的内容。

使用CAD软件提供的切面线工具来描绘剖视图的切面线。

确保切面线与图纸的其他线条相互交叉或平行，以获得更好的效果。

完成切面线的绘制后，可以根据需要选择是否显示尺寸和标记。

尺寸和标记可以帮助读者更好地理解剖视图中的尺寸和特征。

使用CAD软件提供的标注工具来添加尺寸和标记。

确保尺寸和标记的位置正确，并与其他元素对齐。

完成剖视图的绘制后，使用CAD软件提供的绘图工具进一步完善细节。

可以添加细节线、注释、符号等，以增强剖视图的表达力和可读性。

注意保持整体的清晰简洁，避免过多的细节和杂乱的线条。

当剖视图的绘制完成后，保存绘图文件。

建议保存不同版本的文件，以防需要回退或修改。

同时，可以将绘图文件导出为其他格式（如PDF）以方便共享和打印。

以上是使用CAD软件进行剖视图绘制的基本步骤。

当然，不同的CAD软件可能有细微的差别，但基本的原理和步骤相似。

通过熟练掌握CAD软件的工具和功能，可以更高效地绘制剖视图，提高设计效率。

总结起来，使用CAD软件进行剖视图的绘制需要先确定剖视图的方向和位置，然后绘制切面线来决定剖视图的范围和内容。

添加尺寸和标记以提供更详细的信息。

最后，使用绘图工具完善细节，保存绘图文件并导出为其他格式。

机械制图剖面图(共86张PPT)精选全文

剖切符号
粗短划线表示剖切
位置；箭头表示投
A
A 射方向；字母与产
生剖视图的名称的
字母一致。
省略标注:单一剖切平面，过对称面，按投影关系配置，中间没有其他图形隔开。
6.2.1 剖视图的概念 4.画剖视图的注意事项
6.2 剖视图
① 剖切平面的选择：通过机
件的对称面或轴线且平行或垂直于投影面。
② 剖切是假想，其它视图仍应完整画出，并可取剖视。
解决办法——
⒉ 半剖视图
A—A
半剖视图
已表达清楚的
内形虚线不画
一半画视图
以对称线为界
一半画剖视图
6.2 剖视图
6.2.2 剖视图的种类及适用重要条件
⒉ 半剖视图 A－A
适用范围：
内、外形都需要表达，而形
状又基本对称时。
B
B
B－B
A
A
6.2 剖视图
6.2.2 剖视图的种类及适用重要条件
⒉ 半剖视图画半剖视图时必须注意的问题：
2. 用几个剖切面剖切
（1）用两相交的剖切平面剖切（旋转剖）
A－A
A
A
☆ 标注方法：
☆ 应注意的问题：
A
① 两剖切面的交线一般应与机件的轴线重合。
② 在剖切面后的其它结构仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。
6.2 剖视图
6.2.3 剖切面的种类和常用剖切方法
① 两剖切面的交线一般应与机件的轴线重合。三个互相垂直的投影面V、H、W将空间划分为八个区域，按顺序分别称为第一角、第二角、第三角、第四角……
6.2 剖视图 A、移出断面图一般应标注断面图的名称“×－×”（“×”为大些拉丁字母），在相应视图上用剖切符号表示剖切位置和投射方向，并标注相同字

工程制图——剖视图课件

电子产品的剖视图
总结词
展示电子产品的内部结构
详细描述
对于一些复杂的电子产品，如手机、电脑等，剖视图可以清晰地展示其内部结构和工作原理，帮助工程师进行故障排查和维修。
05
剖视图的注意事项与常见错误
注意事项
选择合适的剖切位置
剖切位置应能清楚地表达物体的内部结构，同时避免过多地剖切到物
体的内部细节。
进阶习题2
根据已知的多个视图，将它们组合成一个完整的剖视图。
综合练习
综合练习1
绘制一个完整的机械产品生命周期的剖视图，包括设计、制造、装配和使用阶段的剖视图。
综合练习2
根据实际项目需求，绘制一个大型工程项目的剖视图，要求展示项目的整体结构和各个阶段的剖视图。
THANKS
局部剖视图适用于仅需要展示物体某一特定部分的内部结构的情况。在局部剖视图中，剖切平面仅穿过物体的某一部分。
旋转剖视图
总结词
通过两个相交的剖切平面展示物体的内部结构，并常常需要将图形旋转以正确理解。
详细描述
旋转剖视图常用于展示物体的内部结构，特别是当物体的某个部分位于其他部分的下方或者被其他部分遮挡时。在旋转剖视图中，两个剖切平面相交，并且常常需要将图形旋转以正确理解。
保持剖面线的一致性
在同一个视图中的剖面线应保持一致，以避免
混淆和误解。
标注清晰
对剖切的位置和方向应进行明确的标注，并注明剖视图的名称，如
A-A剖视图。
常见错误及纠正方法
剖切位置不当
01
如剖切位置过高或过低，无法清楚地表达物体的内部结构。纠正方法：选择合适的剖切位置
，确保能够清楚地表达物体的内部结构。

CAD软件中的图形剖面和剖面视图绘制技巧

CAD软件中的图形剖面和剖面视图绘制技巧CAD软件是现代设计工程师所必备的工具之一，它能够通过三维建模和绘图功能帮助设计师快速创建复杂的工程图纸。

在CAD软件中，绘制图形的剖面和剖面视图是非常重要的技巧之一，它能够帮助设计师更好地理解和展示设计方案。

在本文中，我们将介绍CAD软件中的一些图形剖面和剖面视图绘制技巧，希望能对读者有所帮助。

首先，对于图形的剖面绘制，一般有两种常用的方法，即使用剖视图命令和使用剖面命令。

在使用剖视图命令时，首先选中要创建剖视图的对象，然后选择合适的剖面视图方向。

接着，选择好剖面视图类型，并设定相关参数，如剖视图的比例尺和剖面视图的样式。

最后，确认并绘制剖面视图。

在使用剖面命令时，首先选择要剖析的对象，然后选择截面平面的位置，接着设定截面视图的样式和比例尺。

最后，确认并绘制剖面视图。

其次，我们还可以通过调整剖面视图的显示方式来使其更加清晰和易于理解。

在CAD软件中，可以使用层的显示和隐藏功能，将一些不必要的对象隐藏起来，以便更好地展示剖面视图。

另外，还可以使用注释和标注功能，给剖面视图上标注尺寸和文字说明，以便读者更好地理解设计方案。

此外，在CAD软件中，还可以使用剖面分析功能来对剖面视图进行分析和优化。

剖面分析功能可以帮助设计师更好地理解剖面视图中的各个细节，比如尺寸和形状等。

通过剖面分析功能，设计师可以快速定位和解决设计中的问题，从而提高设计效率和质量。

最后，我想强调的是，在使用CAD软件进行图形剖面和剖面视图的绘制时，设计师应该注重细节和精确度。

只有通过精确的绘制和分析，才能够保证设计方案的准确性和可行性。

所以，在进行绘制之前，应该仔细分析和计划剖面视图的方向和范围，并根据实际需求进行调整和优化。

综上所述，CAD软件中的图形剖面和剖面视图绘制技巧是现代设计工程师所必备的技能之一。

通过合理地使用剖视图命令和剖面命令，调整剖面视图的显示方式，使用剖面分析功能以及注重细节和精确度，设计师可以更好地展示和优化设计方案。

CAD中的剖视图绘制与使用方法

CAD中的剖视图绘制与使用方法在CAD设计中，剖视图是一种常用的技术，用于展示物体内部的结构和细节。

剖视图是通过绘制物体的截面，将其固有的立体效果展示在平面上。

本文将介绍CAD中剖视图的绘制和使用方法。

首先，我们需要选择适当的截面平面。

在CAD软件中，通常提供了多种选择来定义截面平面，比如通过直角平面、与坐标轴平行的平面或任意平面等。

根据需要选择合适的截面平面。

接下来，我们要选择绘制剖视图的方法。

常见的绘制剖视图的方法有两种：切割法和卷取法。

切割法是通过在物体内部绘制剖切线，然后将剖切线两侧的物体截面展示在平面上。

卷取法是通过将物体展开成一张平面，然后在平面上绘制截面。

对于切割法，我们首先需要绘制剖切线。

在CAD软件中，选择“线”命令，然后在物体内部绘制剖切线。

我们可以使用直线、多段线或曲线等不同的工具来绘制剖切线。

绘制完成后，选择“剖视图”命令，在剖切线两侧生成截面。

接着，使用“修剪”命令，删除不需要的线段，使剖视图更加清晰。

如果选择卷取法，我们首先需要将物体展开成平面。

在CAD软件中，选择“展开”命令，在设计界面上生成物体的展开视图。

接着，选择“剖视图”命令，在展开视图上绘制截面。

绘制完成后，选择“折叠”命令，将展开视图重新折叠成物体的形状。

绘制完成后，我们可以根据需要添加标注和尺寸。

在CAD软件中，可以选择“标注”命令，添加尺寸、文字等注释信息。

通过添加标注和尺寸，可以更清晰地展示物体的尺寸和特征。

剖视图的使用方法在不同的CAD软件中可能有所不同。

在某些CAD软件中，可以通过选择截面平面和绘制截面来生成剖视图。

在其他CAD软件中，可能需要选择剖切面、显示剖切面和调整剖切线等操作来生成剖视图。

具体使用方法可以参考软件的使用手册或在线教程。

在使用剖视图时，需要注意以下几点。

首先，剖视图应该能够准确地展示物体的内部结构和细节。

因此，在绘制剖视图时，需要考虑物体的复杂性和细节要求。

其次，剖视图应该易于理解和阅读。

机械制图-剖面图ppt课件

移出断面图的标注方法移出断面图的标注方法可编辑课件ppt65对称的移出断面按投影关系配置的移出断面均可省对称的移出断面按投影关系配置的移出断面均可省略箭头略箭头移出断面图的标注方法移出断面图的标注方法可编辑课件ppt66配置在剖切线延长线上的对称移出断面以及配置在视配置在剖切线延长线上的对称移出断面以及配置在视图中断处的对称移出断面省略标注
6.2 剖视图
6.2.2 剖视图的种类及适用重要条件适用范围：
⒉ 半剖视图 A－A
内、外形都需要表达，而
形状又基本对称时。
B
B
B－B
A
A
.
第6章图样画法 6.2 剖视图
6.2.2 剖视图的种类及适用重要条件 ⒉ 半剖视图画半剖视图时必须注意的问题： 1）半剖视图中，对称的虚线要省略。
2）画半剖视图，不影响其他视图的完整性。
第6章图样画法
教学要求：了解国家标准对图样画法的基本规定；合理运用基本视图表达机件结构；掌握剖视图的画法，剖视图的种类及其适用范围。教学重点：剖视图. 教学难点：剖视图的标注.
.
第6章图样画法
教学内容 6.1 视图 6.2 剖视图 6.3 断面图 6.4 其它画法 6.5 综合举例 6.6 第三角画法
肋板上不画剖面符号
剖切面过肋板对称面时, 肋板部分不画剖面符号
.
第6章图样画法
6.2 剖视图
6.2.3 剖切面的种类和常用剖切方法
1. 单一剖切面
1）平行于某一
A－A
基本投影面
A
A
.
第6章图样画法
6.2 剖视图 6.2.3 剖切面的种类和常用剖切方法
1. 单一剖切面
A－A
⑵ 不平行于任何基本投影面（投影面垂直面）斜剖
