程序(如图14-3-2所示)。
3. 设置参数
• G54—G59参数设置 • 在MDI键盘上点击 键,按菜单软键
[坐标系],进入坐标系参数设定界面,
• 利用MDI键盘输入通过对刀所得到的工 件坐标原点在机床坐标系中的坐标值。 设通过对刀得到的工件坐标原点在机床 坐标系中的坐标值(如-500,-415,404)
• 1.机床位置界面
点击 进入坐标位置界面。点击菜单软键[绝 对]、菜单软键[相对]、菜单软键[综合],对 应CRT界面将对应相对坐标(如图14-2-1)、 绝对坐标(如图14-2-2)、和综合坐标(如 图14-2-3)。
• 2.程序管理界面
• 点击编辑键进入程序管理界面,点击菜 单软键[LIB],将列出系统中所有的程序 (如图14-3-1所示),在所列出的程序列表 中选择某一程序名,点击 将显示该
用于输入字母到
输入区域,按
shift键可进行小
字母输入
回车换行键。结 束一行程序的输 入并且换行。
控制CRT坐 标显示
控制CRT参数设置显 示,对数控系统参数 进行设置
控制CRT程序 及程序输入显 示
控制CRT坐 标显示
控制CRT参数设置显 示,对数控系统参数 进行设置
控制CRT程序 及程序输入显 示
• 点击操作面板上的编辑键,编辑状态指 示灯变亮,此时已进入编辑状态。按菜 单软键[操作],在下级子菜单中按菜单 软键[Punch],在弹出的对话框中输入文 件名,选择文件类型和保存路径,按 “保存”按钮,如图14-5-4-1所示 。
• 2) 变更刀具长度和刀尖半径:“选择车 刀”完成后,该界面的左下部位显示出 刀架所选位置上的刀具。其中显示的 “刀具长度”和“刀尖半径”均可以由 操作者修改。

加工中心操作面板 文档全文预览

加工中心操作面板 文档全文预览

置于 “ ON” 位置 ,
0 1 “ M

代码有效 。
铣床操作仿真软件
♦ 数控铣床配用 的数控系统不 同, 其机床操作面
板的形式也不 同, 但其各种开 关、 按键的功能 及操 作方 法基本相似。 本节采 用FA NUC 0-M系
统为例, 介绍数控铣床的操作 。 本节首先通过
一个实例介绍机床操作和加工 的基本过程 ; 后
面将分别对机床 的操作、 数控程序的编辑 以及
.
光标移动键
向下或 向上移动光标 。
向下或 向上翻页 。
CRT/ MDI 面板
5 ♦
.
输入输 出键
输入键 : 把输入域 内的数据输入参数页 面或者输入一个外部 的数控 程 序
输 出键 : 把 当前数控程序输 出到计算机 。
CRT/ MDI , 解 除 报 警 ,
C RTT//MMDI面板
2 ♦
.
编辑键
替代键 : 用输入域 内的数据替代光标所在 的 数 据。
删 除键 : 删除 光标所在的数 据; 或 者删 除一 个数控程序
插入键 : 把输入域之 中的数据插入到当前 光 标之后 的位置 。
修 改键 : 消除输入域 内的数 据
CRT/ MDI 面板
2 ♦
.
编辑键
机床 后给
内部 参数的设定等 进行较 详细 的 出机床CRT 显示内容 的层次结构 、
讨M论D I
;


盘和机床操作面板按钮 的操作功能清单 。
♦ 数控机床操作面板 由CRT/MDI面板和机 床 操作面 板 两部 分 组成 。
♦ CRT/MDI面板 由 一个9” CRT显示器和 一 个M DI键盘构成 , 如图所示 , 用于显示和 编 辑机床 控 制器 内 部的各 类参数 和数控 程序 ;

数控铣床、加工中心操作面板按键介绍

数控铣床、加工中心操作面板按键介绍

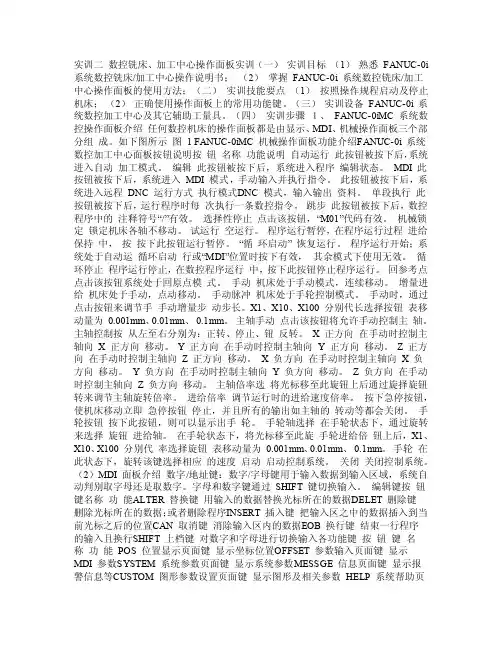

实训二数控铣床、加工中心操作面板实训(一)实训目标(1)熟悉FANUC-0i 系统数控铣床/加工中心操作说明书;(2)掌握FANUC-0i 系统数控铣床/加工中心操作面板的使用方法;(二)实训技能要点(1)按照操作规程启动及停止机床;(2)正确使用操作面板上的常用功能键。

(三)实训设备FANUC-0i 系统数控加工中心及其它辅助工量具。

(四)实训步骤1、FANUC-0iMC 系统数控操作面板介绍任何数控机床的操作面板都是由显示、MDI、机械操作面板三个部分组成。

如下图所示图 1 FANUC-0iMC 机械操作面板功能介绍FANUC-0i 系统数控加工中心面板按钮说明按钮名称功能说明自动运行此按钮被按下后,系统进入自动加工模式。

编辑此按钮被按下后,系统进入程序编辑状态。

MDI 此按钮被按下后,系统进入MDI 模式,手动输入并执行指令。

此按钮被按下后,系统进入远程DNC 运行方式执行模式DNC 模式,输入输出资料。

单段执行此按钮被按下后,运行程序时每次执行一条数控指令。

跳步此按钮被按下后,数控程序中的注释符号“/”有效。

选择性停止点击该按钮,“M01”代码有效。

机械锁定锁定机床各轴不移动。

试运行空运行。

程序运行暂停,在程序运行过程进给保持中,按按下此按钮运行暂停。

“循环启动” 恢复运行。

程序运行开始;系统处于自动运循环启动行或“MDI”位置时按下有效,其余模式下使用无效。

循环停止程序运行停止,在数控程序运行中,按下此按钮停止程序运行。

回参考点点击该按钮系统处于回原点模式。

手动机床处于手动模式,连续移动。

增量进给机床处于手动,点动移动。

手动脉冲机床处于手轮控制模式。

手动时,通过点击按钮来调节手手动增量步动步长。

X1、X10、X100 分别代长选择按钮表移动量为0.001mm、0.01mm、0.1mm。

主轴手动点击该按钮将允许手动控制主轴。

主轴控制按从左至右分别为:正转、停止、钮反转。

X 正方向在手动时控制主轴向X 正方向移动。

认识数控铣机床操作面板

认识数控铣机床操作面板

机电设备
和“X+”或“X-”键,观察工作台的移动速度与步骤有什么区别。Y、Z轴操作同X轴这里不再赘述。
1. 按键介绍
2. X、Y、Z轴的移动 通过X、Y、Z轴按键或手轮控制X、Y、Z轴移动是数控铣床上调整主轴与工 作台位置、零件加工前的对刀、模拟等必备技能。 (1)按键控制工作台面移动 1)关闭安全防护门,通过有机玻璃防护门观察工作台移动状态。 2)将机床控制操作面板方式旋钮旋至JOG位置。 3)按“X+”或“X-”键,观察工作台的移动方向。 4)同时按
机电0设6 备思考与练习
本任务讲述了数控铣床操作面板的操作过 程,因为各学校的机床不一样,所以操作时 会有一定的差别,结合本学习内容找出各自 的差别。
机电设备操作
(3)数据输入键 该部分包括机床能够使用的所有字符和数字。字符键都具有两个功
能,较大的字符为该键的第一功能,按下该键可以直接输入该字符,较 小的字符为该键的第二功能,要输入该字符须先按SHIFT键(按SHIFT键 后,屏幕上相应位置会出现一个“∧”符号)再按该键。另外,键6/SP 中SP是“空格”的英文缩写(space),也就是说,该键的第二功能是输 入空格。
2.认识数控系统操作面板的键盘 (1)软键
该部分位于阴极射线管(cathode rag tube,CRT)显示屏下 方,除了左右两个箭头键外,键面上没有任何标志,各键的功 能都被显示在CRT显示屏下方的对应位置,并随着CRT显示屏的 界面的不同而有着不同的功能。
机电设备
(2)系统操作键
系统操作键包括RESET键和HELP键,其中的RESET键为复位键, HELP键为系统帮助键。
3.机床回参考点操作 数控铣床开机后,在进行加工前需要执行回参考点操作,使工作台移动至机床

电子课件-《数控铣床加工中心编程与操作(FANUC系统)(第二版)》-A0第二章 数控铣床加工中心的操作

电子课件-《数控铣床加工中心编程与操作(FANUC系统)(第二版)》-A0第二章 数控铣床加工中心的操作
二、 机床操作面板
机床操作面板
第二节 数控铣床/加工中心的基本操作
第二节 数控铣床/加工中心的基本操作
一、 开机与关机操作
1. 开机准备 2. 机床开机操作 3. 机床关机操作
第二节 数控铣床/加工中心的基本操作
二、 回原点操作
1. 操作步骤 (1)按下回原点键 ,系统进入回原点模式。 (2)依次选择相应的坐标轴如 “ 、 、 ”,然后按下正向移动键 , 使各轴分别回原点。 2. 注意事项
(2)用 G54~G59指令建立工件坐标系 1)参数输入。 2)实例。
G54参数设置
输入参数
第二节 数控铣床/加工中心的基本操作
建立工件坐标系
第二节 数控铣床/加工中心的基本操作
参考程序
第二节 数控铣床/加工中心的基本操作
五、 程序的输入与编辑
1. 程序的新建与传输 (1)新建一个程序 (2)程序的传输
第二节 数控铣床/加工中心的基本操作
2. 程序的编辑 (1)翻页及光标移动 (2)插入字符 (3)删除输入域中的数据 (4)删除字符 (5)查找 (6)替换
第二节 数控铣床/加工中心的基本操作
3. 程序管理 (1)选择程序 (2)删除一个数控程序 (3)删除全部数控程序
第二节 数控铣床/加工中心的基本操作
六、 程序校验与自动加工
1. 程序校验 2. 自动加工 (1)自动连续加工 (2)加工的暂停与停止 (3)单段加工
第二节 数控铣床/加工中心的基本操作
七、 数控机床的操作规程
1. 机床启动前的注意事项 2. 调整程序时的注意事项 3. 机床运转中的注意事项 4. 加工完毕时的注意事项
第三节 数控铣床/加工中心的维护与保养
2. 数控铣床/加工中心常用的对刀方法 (1)X、Y 向对刀 1)试切对刀法。 2)刚性靠棒对刀法。 3)寻边器对刀法。 4)百分表对刀法。 5)对刀仪对刀法。

FANUC数控铣床操作面板介绍

FANUC数控铣床操作面板介绍

一、数控铣床操作面板介绍以数控铣床型号XK5032,选用FANUC0-MD数控系统为例,介绍数控铣床的操作。

机床操作面板由CRT/MDI面板和两块操作面板组成。

1.CRT/MDI面板如图1所示,CRT/MDI面板有一个9〞CRT显示器和一个MDI键盘组成,CRT/MDI 面板各键功能见表1。

图1CRT/MDI面板表1CRT/MDI面板各键功用说明键名称功能说明RESET复位键按下此键,复位CNC系统。

包括取消报警、主轴故障复位、中途退出自动操作循环和输入、输出过程等OUTPT START 输出启动键按下此键,CNC开始输出内存中的参数或程序到外部设备地址和数字键按下这些键,输入字母、数字和其它字符INPUT输入键除程序编辑方式以外的情况,当面板上按下一个字母或数字键以后,必须按下此键才能到CNC内。

另外,与外部设备通讯时,按下此键,才能启动输入设备,开始输入数据到CNC内CAN取消键按下此键,删除上一个输入的字符CURSOR光标移动键用于在CRT页面上,一步步移动光标↑:向前移动光标↓:向后移动光标PAGE 页面变换键用于CRT 屏幕选择不同的页面↑:向前变换页面↓:向后变换页面POS 位置显示键在CRT 上显示机床现在的位置PRGRM程序键在编辑方式,编辑和显示在内存中的程序在MDI 方式,输入和显示MDI 数据MENU OFSET 刀具偏置数值和宏程序变量的显示的设定DGNOS PRARM 自诊断的参数键设定和显示参数表及自诊断表的内容OPRALARM 报警号显示键按此键显示报警号AUXGRAPH图象图象显示功能2.下操作面板如图2所示,面板上个按钮、旋钮、指示灯功用说明见表2。

图2下操作面板表2下操作面板各开关功用说明开关名称功用说明CNC POWER CNC 电源按钮按下ON 接通CNC 电源,按下OFF 断开CNC 电源CYCLE START循环启动按钮(带在自动操作方式,选择要执行的程序后,按下此灯)按钮,自动操作开始执行。

数控机床按键功能大全

数控机床按键功能大全

数控机床按键功能大全一、数控机床的基本按键功能介绍数控机床作为现代制造业中的重要设备,具备多种按键功能以实现精密加工。

下面我们将介绍数控机床常见的基本按键功能。

1. 开关按钮•开关键:用于打开或关闭数控机床的电源。

•启动键:用于启动数控机床进行加工操作。

•停止键:用于停止数控机床的运行。

2. 运动控制按键•进给速度调节键:用于调节数控机床的进给速度。

•轴选择键:用于选择控制数控机床不同轴的移动情况。

•手动/自动模式切换键:用于切换数控机床工作模式。

3. 功能键•程序选择键:用于选择数控机床的加工程序。

•坐标系调节键:用于调节数控机床的工件坐标系。

•参数设置键:用于设置数控机床的加工参数。

二、高级按键功能介绍1. 辅助功能按键•冷却润滑键:用于控制数控机床的冷却润滑系统。

•换刀键:用于实现数控机床的自动换刀功能。

•暂停键:用于暂停数控机床的加工操作。

2. 操作辅助按键•零点设置键:用于设置数控机床的工件起始点。

•原点复归键:用于将数控机床的各个轴复位到起始位置。

•程序编辑键:用于编辑数控机床的加工程序。

三、数字输入按键功能1. 数值输入键•坐标输入键:用于输入数控机床工件加工的坐标数值。

•速度输入键:用于输入数控机床进给速度的数值。

2. 指令输入键•指令输入键:用于直接输入数控机床运行指令。

四、总结及展望通过以上介绍,我们了解了数控机床常见的按键功能,这些功能为操作者提供了精确控制机床进行加工的手段。

未来随着技术的不断发展,数控机床的按键功能将会更加智能化和便捷化,为制造业的发展提供更加优质的支持。

加工中心按键的操作方法

加工中心按键的操作方法

加工中心按键的操作方法加工中心是数控机床的一种,主要用于完成零件的加工和加工流程的自动化控制。

加工中心通常具有多个功能按钮和控制开关,用于操作机床的各项功能。

下面将详细介绍加工中心按键的操作方法。

1. 电源开关:通常在机床的侧面或背面,用于打开或关闭机床的电源。

在使用或维修机床时,需要确保电源开关为关闭状态,以确保操作的安全性。

2. 启动按钮:用于启动机床的工作。

在确认各项准备工作完成后,按下启动按钮,机床将开始运行,进行加工工作。

在操作启动按钮前,需要确保工件夹紧、刀具装好、加工程序设定完毕等。

3. 急停按钮:紧急情况下,可以按下急停按钮,立即切断机床的电源和各项动作,以确保操作人员的安全。

急停按钮通常位于机床的最显眼位置,方便操作人员快速找到并按下。

4. 机床模式选择:加工中心通常具有手动模式和自动模式,可以通过模式选择开关切换不同的工作模式。

在手动模式下,可以手动操作机床的各轴移动,调整加工位置;在自动模式下,机床将按照预设的加工程序完成工作。

5. 进给速度调节:加工中心的进给速度通常可以通过进给速度调节开关进行调节。

进给速度的调节可以根据不同的工件材料和加工要求进行调整,以达到最佳的加工效果。

6. 刀具长度补偿:刀具长度补偿功能可以通过刀具长度补偿按钮进行调整。

在加工过程中,刀具磨损或更换时,可以通过刀具长度补偿进行补偿,保证加工尺寸的准确性。

7. 加工程序选择:加工中心通常可以存储多个加工程序,可以通过加工程序选择按钮进行选择。

在选择加工程序前,需要确保加工程序已经设定完毕并存储在机床的控制系统中。

8. 加工模式选择:加工中心通常具有多种加工模式,如铣削、钻孔、攻丝等。

可以通过加工模式选择按钮进行切换。

在选择加工模式前,需要根据工件加工要求和刀具选择合适的加工模式。

9. 坐标系切换:加工中心通常采用直角坐标系或极坐标系进行加工,可以通过坐标系切换按钮进行选择。

在切换坐标系前,需要了解工件的坐标系要求,并设定好加工程序。

FANUC数控铣床操作面板介绍

FANUC数控铣床操作面板介绍

FANUC数控铣床操作面板介绍1.主界面区域:在FANUC数控铣床操作面板上,主界面区域位于最上方,通常用来显示当前的工作状态、报警信息以及一些常用的功能按钮。

用户可以通过这个区域了解机床的运行状态和进行基本操作。

3.坐标轴显示区域:坐标轴显示区域位于编程区域的下方,用来显示当前各个坐标轴的位置信息。

数控铣床通常有三个或更多个坐标轴,分别控制机床在三个方向的移动。

在这个区域中,用户可以看到坐标轴的位置和移动轨迹。

4.运动控制区域:运动控制区域位于坐标轴显示区域的下方,用来控制数控铣床的运动。

用户可以通过这个区域设置运动参数、调整运动速度、选择运动模式等。

运动控制区域通常包括手轮、选择按钮、进给速度调节器等。

5.功能按钮区域:功能按钮区域位于运动控制区域的下方或侧边,用来存放一些常用的功能按钮。

这些按钮可以用来选择加工模式、开启或关闭机床的自动化功能、启停主轴等。

功能按钮区域通常有多个按钮,用户可以根据需要进行选择。

6.报警信息显示区域:报警信息显示区域位于功能按钮区域的下方,用来显示机床的报警信息。

当机床出现异常情况时,会发出声音报警并在这个区域显示报警信息。

用户可以根据报警信息判断故障原因,并采取相应的措施进行处理。

除了以上主要的部分和功能外,FANUC数控铣床操作面板还可能包括其他辅助功能,如数字显示屏、操作指示灯、手柄控制器等。

这些辅助功能可以提高机床操作的便利性和效率。

总之,FANUC数控铣床操作面板是一种重要的工具,它提供了直观的界面和丰富的功能,方便用户进行数控铣削加工操作。

熟练掌握操作面板的各个部分和功能,能够帮助用户更好地使用数控铣床,提高加工效率和产品质量。

数控铣床加工中心操作面板按键介绍

数控铣床加工中心操作面板按键介绍

数控铣床、加工中心操作面板按键介绍项目一操作面板及其功能应用加工中心的操作面板由机床控制面板与数控系统操作面板两部分组成,下面分别作一介绍。

一、机床操作面板主要由操作模式开关、主轴转速倍率调整开关、进给速度倍率调整开关、快速移动倍率开关以及主轴负载荷表、各种指示灯、各种辅助功能选项开关与手轮等组成。

不同机床的操作面板,各开关的位置结构各不相同,但功能及操作方法大同小异,具体可参见数控铣床操作项目相关内容。

二、数控系统操作面板由CRT 显示器与操作键盘组成,面板功能键介绍可参见数控车床操作项目相关内容。

项目二开机及回原点一、开机1、首先合上机床总电源开关; 2、开稳压器、气源等辅助设备电源开关; 3、开加工中心控制柜总电源; 4、将紧急停止按钮右旋弹出,开操作面板电源,直到机床准备不足报警消失,则开机完成。

二、机床回原点开机后首先应回机床原点,将模式选择开关选到回原点上,再选择快速移动倍率开关到合适倍率上,选择各轴依次回原点。

三、注意事项1、在开机之前要先检查机床状况有无异常,润滑油就是否足够等,如一切正常,方可开机; 2、回原点前要确保各轴在运动时不与工作台上的夹具或工件发生干涉; 3、回原点时一定要注意各轴运动的先后顺序。

项目三工件安装根据不同的工件要选用不同的夹具,选用夹具的原则: 1、定位可靠; 2、夹紧力要足够。

安装夹具前,一定要先将工作台与夹具清理干净。

夹具装在工作台上,要先将夹具通过量表找正找平后,再用螺钉或压板将夹具压紧在工作台上。

安装工件时,也要通过量表找正找平工件。

项目四刀具装入刀库一、刀具选用加工中心的刀具选用与数控铣床基本类似,在此不再赘述。

二、刀具装入刀库的方法及操作当加工所需要的刀具比较多时,要将全部刀具在加工之前根据工艺设计放置到刀库中,并给每一把刀具设定刀具号码,然后由程序调用。

具体步骤如下: 1、将需用的刀具在刀柄上装夹好,并调整到准确尺寸; 2、根据工艺与程序的设计将刀具与刀具号一一对应; 3、主轴回Z轴零点; 4、手动输入并执行“T01M06”;5、手动将1号刀具装入主轴,此时主轴上刀具即为1号刀具; 6、手动输入并执行“T02M06”;7、手动将2号刀具装入主轴,此时主轴上刀具即为2号刀具; 8、其它刀具按照以上步骤依次放入刀库。

数控机床按键功能大全

数控机床按键功能大全

数控机床按键功能大全数控机床是一种通过数字控制系统实现自动化加工的机床,它的按键功能对于操作人员来说至关重要。

本文将详细介绍数控机床常见的按键功能,帮助操作人员更好地掌握数控机床的操作技巧。

1. 开关按钮。

数控机床的开关按钮通常位于控制面板的显眼位置,用于启动或关闭机床的电源。

在操作时,务必确保开关按钮的使用正确,以免造成不必要的安全事故。

2. 运动控制按钮。

数控机床的运动控制按钮包括各个轴向的快速移动、手动微调、停止等功能。

操作人员可以通过这些按钮实现对机床各个部位的精准控制,从而完成复杂加工任务。

3. 模式选择按钮。

数控机床通常具有多种加工模式,如自动、手动、单步等。

模式选择按钮用于切换不同的加工模式,根据实际需要进行灵活选择,确保机床的正常运行。

4. 参数设置按钮。

数控机床的参数设置按钮用于输入加工工艺的相关参数,如加工速度、进给量、刀具补偿等。

正确的参数设置是保证加工质量的关键,操作人员应当熟练掌握这些按钮的使用方法。

5. 编程按钮。

数控机床的编程按钮用于输入加工程序,包括绝对坐标和相对坐标的输入、程序的调试和修改等功能。

合理的编程是保证加工精度和效率的重要保障,操作人员应当熟练掌握编程按钮的使用技巧。

6. 报警按钮。

数控机床在加工过程中可能会出现各种异常情况,如刀具断刀、加工超限、润滑系统故障等。

报警按钮用于响应这些异常情况,及时停止机床的运行,避免进一步损坏设备和工件。

7. 程序启动按钮。

程序启动按钮是数控机床的启动指令,操作人员在确认所有参数设置正确、程序调试完成后,可以通过程序启动按钮启动机床的自动加工过程。

8. 急停按钮。

急停按钮是数控机床的紧急制动装置,用于在发生危险情况时立即停止机床的运行,保护操作人员和设备的安全。

总结。

数控机床按键功能的正确使用对于机床的正常运行和加工质量至关重要。

操作人员应当熟练掌握各个按键的使用方法,严格按照操作规程进行操作,确保机床的安全稳定运行,提高加工效率和质量。

数控加工中心机床面板按键说明书【图解】

数控加工中心机床面板按键说明书【图解】

今天讲的是加工中心操作面板详解,从事加工中心cnc工作,都是需要实际操作机器的。

那么操作面板上的按键你都了解吗?在这里远歌给你详细的解读明白。

数控加工中心机床面板按键说明书:项目一操作面板及其功能应用加工中心的操作面板由机床控制面板和数控系统操作面板两部分组成,下面分别作一介绍。

一、机床操作面板主要由操作模式开关、主轴转速倍率调整开关、进给速度倍率调整开关、快速移动倍率开关以及主轴负载荷表、各种指示灯、各种辅助功能选项开关和手轮等组成。

不同机床的操作面板,各开关的位置结构各不相同,但功能及操作方法大同小异,具体可参见数控铣床操作项目相关内容。

二、数控系统操作面板由CRT显示器和操作键盘组成,面板功能键介绍可参见数控车床操作项目相关内容。

三、项目二开机及回原点四、开机 1、首先合上机床总电源开关; 2、开稳压器、气源等辅助设备电源开关; 3、开加工中心控制柜总电源; 4、将紧急停止按钮右旋弹出,开操作面板电源,直到机床准备不足报警消失,则开机完成。

五、机床回原点开机后首先应回机床原点,将模式选择开关选到回原点上,再选择快速移动倍率开关到合适倍率上,选择各轴依次回原点。

六、注意事项1、在开机之前要先检查机床状况有无异常,润滑油是否足够等,如一切正常,方可开机;2、回原点前要确保各轴在运动时不与工作台上的夹具或工件发生干涉;3、回原点时一定要注意各轴运动的先后顺序。

项目三工件安装根据不同的工件要选用不同的夹具,选用夹具的原则: 1、定位可靠; 2、夹紧力要足够。

安装夹具前,一定要先将工作台和夹具清理干净。

夹具装在工作台上,要先将夹具通过量表找正找平后,再用螺钉或压板将夹具压紧在工作台上。

安装工件时,也要通过量表找正找平工件。

项目四刀具装入刀库一、刀具选用加工中心的刀具选用与数控铣床基本类似,在此不再赘述。

二、刀具装入刀库的方法及操作当加工所需要的刀具比较多时,要将全部刀具在加工之前根据工艺设计放置到刀库中,并给每一把刀具设定刀具号码,然后由程序调用。

数控铣床操作面板简介

数控铣床操作面板简介

根据工艺要求输入其他相关参数,如 冷却方式、刀具补偿值等。
设置切削参数
根据刀具、工件材料和加工要求等实 际情况,设置合理的切削参数,如切 削深度、进给速度、主轴转速等。
加工操作流程
对刀
确定刀具与工件之间的相对位置,即对刀。通过对刀操作可以建立工 件坐标系和刀具补偿值。
校验程序
在正式加工之前,对输入的加工程序进行校验,确保程序正确无误。
快速定位
通过进给控制按键,可以实现工作台的快速定位,提高加工效率。
机床控制按键
程序选择
通过机床控制按键,可以选择不同的加工程序进行加工。
单步运行
通过机床控制按键,可以实现加工程序的单步运行,便于调试和检查。
辅助功能按键
要点一
刀具补偿调整
通过辅助功能按键,可以调整刀具的补偿值,以修正刀具 的尺寸误差。
防水防尘
在操作过程中,避免水滴或灰尘进入操作面板内部,以免造成短路 或损坏电子元件。
避免强烈撞击
操作面板应避免受到强烈撞击或挤压,以免造成损坏或按键失灵。
按键的定期检查与更换
按键检查
定期检查操作面板上的按键是否正常工 作,有无松动或按下无反应的情况。
VS
按键更换
若发现按键损坏,应及时更换,以确保操 作面板的正常使用。在更换按键时,应选 用与原按键相同规格和颜色的按键。
检查设备状态
在清理工作区域的同时,应检查数控铣床的各 部位是否正常,如有异常应及时处理。
关闭电源
完成加工后,应按照规定关闭数控铣床的电源,确保设备安全。
05 数控铣洁保养
清洁保养
定期使用干燥的软布擦拭操作面板,以保持其清洁和光泽。避免使 用含有化学物质的清洁剂,以免损坏面板表面。

FANUC MC系统数控铣床加工中心操作

FANUC MC系统数控铣床加工中心操作

附录A FANUC 0i-MC系统数控铣床/加工中心操作一、记住操作面板外观及按键作用图A-1FANUC 0i-MC系统VDF-850型加工中心系统及机床操作面板FANUC 0i-MC系统VDF-850型加工中心系统及机床操作面板见图A-1..1.数控系统MDI面板数控系统MDI面板如图A-2所示;各键说明见表A-1..表A-1 FANUC 0i-MC系统MDI面板各键名称及功能说明步骤中文英文功能说明1 地址/数据键O/P、7/A等输入字母、数字等文字通过SHIFT键切换;可输入按键右下角所示字符2 分号键EOB 输入程序段结束符号“;”3 功能键POS 在CRT上显示当前机床位置的坐标PROG在EDIT方式;编辑和显示程序;在MDI方式;输入和显示MDI数据;在AUTO方式下显示程序及执行进度.. OFFSETSETTING设定刀补、工件坐标系、变量等SYSTEM 设置、编辑参数;显示、编辑 PMC 程序等MESSAGE 显示报警信息CUSTOMGRAPH动态显示刀具路径4 换档键SHIFT 按下该键可以在同一键的两个字符间切换图A-2 数控系统MDI面板5 取消键 CAN 删除最后一个进入输入行的字符或符号6 输入键 INPUT 非EDIT 方式下程序段及各种数据的输入7 编辑键 替换键 ALTER 由输入字替换光标所在字 插入键 INSERT 在光标后输入字 删除键 DELETE 删除光标所在位置的字10换页键PAGE↓向程序结束方向翻页;↑向程序开始方向翻页11 光标移动键分别向四个方向移动光标12 帮助键 HELP 显示帮助信息 13 复位键RESET解除报警;CNC 复位2.CRT 显示操作软键按下MDI 面板某一功能键如POS 键;属于所选功能的一组软键就会出现见图A-3..按下一个“章节选择软键”;所选章节的屏幕就会显示出来;若目标章节的屏幕没有显示出来;可按下“菜单继续软键”进行搜索;直到目标章节显示后;按“操作选择软键”以显示要进行操作的数据..章节选择软键 菜单继续软键菜单返回软键 操作选择软键 菜单返回软键:用于显示某一功能键下的第一级菜单..章节选择软键:用于某一功能键下各级菜单的显示和操作..操作选择软键:显示某一命令下的各种操作方式..菜单继续软键:显示命令多于5个时;可用该键换屏显示..3.机床操作面板图A-1下半部分为机床操作面板;其各键说明见表A-2..表A-2 机床操作面板各键名称及功能说明步骤图形/英文键名名称功能说明1 见图A-4 机床指示灯显示机床状态2 方式选择波段开关见图A-5AUTO 自动运行方式EDIT 程序编辑方式MDI 半自动方式或手动数据输入方式DNC 数据包括程序传输方式HANDLE 手轮进给方式JOG 点动进给方式INC 增量进给方式REF 返回参考点方式3 进给倍率开关在0~150%内调整进给速度4主轴转速调整在50~120%内调整主轴转速图A-4 机床指示灯图A-5方式选择键22 RAPID 快速移动键 快移速度可由“快移倍率选择键”调控 23 HOME START 回零键 控制“Z 、X 、Y ”轴回参考点 24O;TRA VEL RELEASE 超程解除开关 解除超程引起的急停状态 25SPD ORI 主轴定向 主轴定向 SPD CW 主轴正转 主轴顺时针回转 SPD STOP 主轴停转 主轴停止转动.. SPD CCW 主轴反转 主轴逆时针回转 26POWER ON 系统开 接通CNC 电源 POWER OFF系统关 断开CNC 电源27急停开关 使机床紧急停止;断开伺服驱动电源 28 CYCLE START 循环启动 在自动工作方式下;启动加工程序 29 FEED HOLD 进给保持自动运行时进给停止30PROGRAM PROTECT程序保护开关钥匙开关;控制存储器中程序的编辑、数据传输等二、手动操作 1.启闭机床 步骤 操作动作机床动作或CRT 显示画面 1 接通机床电柜电源稍等一会;CRT 显示如图A-6画面;机床启动完毕..2 按“POWER ON ”键接通系统电源;指示灯亮3如图A-6画面;机床启动完毕 4 移动机床各坐标轴到行程中间位置;防止机床变形和回参考点超程5按“POWER OFF ”键关闭系统图A-6 机床启动就绪画面电源6 切断机床电柜电源2.回参考点步骤操作动作机床动作或CRT显示画面1 开启机床见图A-6..2 按图A-6画面中综合软键CRT显示如图A-7画面2 将“方式选择”开关旋至“REF”方式见图A-53 按“+Z”地址键该键指示灯闪烁..4 按“HOME START”键机床执行Z轴回零;Z轴回零后机床指示灯亮起5 按“+X、+Y”地址键该键指示灯闪烁..6 按“HOME START”键执行X、Y轴回零;X、Y轴回零后指示灯亮起CRT显示如图A-8画面;机床完成回参考点操作;正确建立了机床坐标系..“相对坐标”指机床测量基点相对上次设定坐标移动的距离和方向..“绝对坐标”指机床测量基点在当前工件坐标系中的坐标值..“机床坐标”指机床测量基点在机床坐标系中的坐标值..注:1、增量式位置反馈系统;开机后先回参考点;才能建立机床坐标系..2、Z轴先回零;可以防止发生撞刀事故..3、机床加工中发生以下情况;必须重新回参考点:①发生撞刀;影响控制精度;图A-7 综合坐标画面图A-8 机床回参考点画面3.JOG点动4.INC增量进给5.HANDLE手轮进给3旋转“手轮轴倍率”旋钮;选定手轮每转一格机床移动的距离 手轮倍率选“1”;手轮转一格机床移动0.001mm ;选“10”→0.01mm ;选“100”0.1mm4顺时针转动手轮 机床向坐标轴正方向移动 逆时针转动手轮机床向坐标轴负方向移动长距离移动机床可摇小手柄来实现;短距离或精确调整机床位置;转大轮盘调整6.主轴操作 步骤操作动作 机床动作或CRT 显示画面机床已回过参考点.. 1 将“方式选择”开关旋至“MDI ”方式 见图A-52 按MDI 面板上“PROG ”键CRT 显示如图A-10a 画面 3 按MDI 面板上“字母、数字”键;在输入行键入“M03 S300;”4 按MDI 面板上“INSERT ”键插入CRT 显示如图A-10b 画面5 在图A-10b 画面中;移动光标到“O0000”之前6 按机床面板上“CYCLE START ”键 机床主轴以300r/min 正转7 将“方式选择”开关旋至“JOG ”方式 见图A-58 按机床面板上“SPD STOP ”键主轴停转9 按机床面板上“SPD CW ”或“SPD CCW ”键主轴重新启动;以300r/min 正转或反转10旋转“主轴转速调整”旋钮主轴转速在300×50~120%范图A-9 手轮操作面盘大轮盘小手柄围内变速注:①自动加入程序号O0000..②要完全删除在MDI 方式中编制的程序;可在图A-10中输入字符“O ”;按MDI 面板上“DELETE ”键..③在MDI 方式中编制的程序;最长达10段;可以调用子程序;最多4级嵌套;如图A-11所示..三、程序编辑 1.新程序的输入 步骤 操作动作机床动作或CRT 显示画面 1 将“方式选择”开关旋至“EDIT ”方式 见图A-52 按MDI 面板上“PROG ”键 屏幕显示如图A-12画面3 在图A-12中按列表软键屏幕显示如图A-13画面a b图A-10 MDI 编程画面当前程序输入行图A-12 程序编辑画面图A-13程序号列表画面已有程序号图A-11 MDI 方式调用子程序嵌套4 按MDI面板上“字母”、“数字”键;在图A-13输入行中;键入图A-13列表中没有的程序号;如O8989;按“INSERT”键插入屏幕显示如图A-14所示画面:5 按“EOB”键;在图A-13输入行中;键入“;”字符;按“INSERT”键插入6 按“字母、数字、EOB”键;编辑一个完整的程序段;按“INSERT”键输入一个完整程序段7 即输即存;编辑整个程序最终屏幕画面样式见图A-122.旧程序的编辑1程序号的检索步骤操作动作机床动作或CRT显示画面1 在图A-13输入行中输入要查找的程序号;如O1234屏幕画面样式见图A-14所示2 按图A-13中O 搜索软键3 检索结束后;搜索到的程序显示在画面上.. 见图A-124 检索结束后;如果没找到该程序屏幕出现P/S报警NO.712字的检索步骤操作动作机床动作或CRT显示画面1 在“EDIT”方式下;按MDI面板上“PROG”键屏幕显示见图A-122 在图A-12中;按操作软键屏幕显示如图A-15所示画面:3 在输入行中键入要检索的字;如“M03”图A-15 字检索画面新程序号图A-14 新程序号输入画面3字的插入、替换、删除4删除一个程序段5删除连续多个程序段1 选择“EDIT”方式;按“PROG”键; 屏幕显示见图A-122 在图A-12中移动光标或检索将要删除的程序段的第一个指令字光标定位在将要删除的程序段的第一个指令字上包括段号3 键入将要删除的最后一个程序段的第一个指令字包括段号在图A-12输入行中显示该指令字4按MDI面板上“DELETE”键多个程序段被删除;操作过程见图A-16中1、2、3步3.程序的管理1删除程序一个或多个程序步骤操作动作机床动作或CRT显示画面1 选择“EDIT”方式;按“PROG”键; 见图A-122 按图A-12中列表软键见图A-133①在图A-13中键入将要被删除的程序号“O1234”在图A-13的输入行中显示该程序号按MDI面板上“DELETE”键该程序被删除3②在图A-13中键入将要被删除的程序号的范围;如“O1234;O8989”O1234:代表将要被删除程序的起始程序号O8989:代表将要被删除程序的终止程序号图A-16这些程序段将被删除按MDI面板上“DELETE”键程序号从O1234到O8989之间的程序被删除3③在图A-13中键入“O-9999”在图A-13的输入行中显示“O-9999”按MDI面板上“DELETE”键存储区中所有的程序都被删除程序删除后不能恢复;删除要谨慎..2拷贝程序①拷贝一个完整的程序;生成另一个程序;如图A-17所示..拷贝“OXXXX”程序;新建“OYYYY”程序步骤操作动作机床动作或CRT显示画面1 选择“EDIT”方式;按“PROG”键; 当前程序号O1234;见图A-12;2 在图A-12中;按操作软键见图A-153 在图A-15中;按菜单继续键软键屏幕显示见图A-184 在图A-18中;按EX-EDT软键屏幕显示见图A-195 在图A-19中;按复制软键屏幕显示见图A-206 在图A-20中;按全部软键屏幕显示见图A-217 在图A-21中;只用“数字键”输入新建的程序号;如“1235”图A-21的输入行中显现“1235”8 按MDI面板上的“INPUT”键图A-21的输入行中字符消失;存储器中创建了程序号“O1235”但是没有内容..在图A-21中;按执行软键完成拷贝;生成新程序O1235..9 打开程序号列表画面见图A-13;可以看见程序号“O1235”已经显现在存储器存图A-17储的程序列表中了②拷贝程序的一部分;生成另一个程序;如图A-22所示..通过拷贝程序的一部分来生成一个新的程序步骤操作动作机床动作或CRT显示画面1 执行“拷贝一个完整程序”中的1~5步操作过程见上表..屏幕显示见图A-202 在图A-20中;移动光标到拷贝范围的开头确定拷贝的范围从“起点”到“终点”之间的程序内容或从“起点”到程序结束处的内容;屏幕显示见图A-21 在图A-20;按起点软键3①在图A-20中;移动光标到拷贝范围的末尾在图A-20中;按终点软键图A-22图A-18 图A-19图A-20图A-213② 在图A-20中直接按末端软键 4 在图A-21中;用“数字键” 只输入新建程序的数字号;如“1235”图A-21的输入行中显现“1235”5 按MDI 面板上的“INPUT ”键 图A-21输入行中字符消失 6在图A-21中;按执行软键完成拷贝;生成新程序O12357 打开程序号列表可以看见新生成的程序号“O1235”3移动程序 通过移动程序的一部分;来生成新的程序..如图A-23所示步骤 操作动作机床动作或CRT 显示画面 1 执行“拷贝一个完整程序”中的1~4步 见图A-192 在图A-19中;按移动软键屏幕显示见图A-24 3在图A-24中;移动光标到移动范围的开头 确定移动程序的范围从“起点”到“终点”之间的程序或从“起点”到程序结束处的程序屏幕显示见图A-25 在图A-24中;按起点软键4①在图A-24中;移动光标到移动范围的末尾 在图A-24中;按终点软键4② 在图A-24直接按末端软键 5 在图A-25中;用“数字键” 只输入新建程序的数字号;如“1235” 图A-25的输入行中显现“1235”6 按MDI 面板上的“INPUT ”键 图A-25输入行中字符消失7 在图A-25中;按执行软键完成移动;生成新程序..图A-23 移动之后移动之前4合并程序另外一个程序可以插入当前程序的任何位置..见图A-26步骤操作动作机床动作或CRT显示画面1 执行“拷贝”过程中的1~4步见图A-192 在图A-19中;按合并软键屏幕显示见图A-273①在图A-27中;移动光标到某一位置确定程序插入的位置在光标处插入或在结尾插入..屏幕显示见图A-28然后按终点软键3②或在图A-27中;直接按末端软键5 在图A-28中;用“数字键”;只输入新建程序的数字号;如“1237”图A-28的输入行中显现“1237”6 按MDI面板上的“INPUT”键图A-28输入行中字符消失7 在图A-28中;按执行软键完成合并;在原有程序号中生成新程序..图A-26图A-24 图A-255字的全部替换步骤操作动作机床动作或CRT显示画面1 执行“拷贝”过程中的1~4步见图A-192 在图A-19中;按改变软键屏幕显示见图A-293 在图A-29中;键入要被替换的字或地址图A-29输入行显示该指令字4 在图A-29中;按之前软键屏幕显示见图A-305 在图A-30中;键入新的字或地址图A-30输入行显示新字6 在图A-30中;按之后软键屏幕显示见图A-317①在图A-31中;按执行软键新字替换光标后所有指定的字或地址7②在图A-31中;按跳转软键只搜索光标后的第一个指定的字或地址图A-27图A-28图A-29 图A-30输入被替换字;如D01 输入新字;如D027③在图A-31中;按EX-SGL软键搜索并替换光标后第一个找到的指定字或地址注:①最多可以替换15个字符②可替换字或地址;不能只替换数字..示例:●用X30替换X100Y200:“替换X100Y200 之前X30 之后执行”●用WHILE替换IF:“替换IF 之前WHILE 之后执行”四、对刀及数据设置1.相对坐标显示操作及设置步骤操作动作机床动作或CRT显示画面1 开机;执行手动回参考点2 将“方式选择”开关旋至“JOG”方式3 按MDI面板上“POS”键见图A-64 在图A-6中;按相对软键屏幕显示见图A-325①在图A-32输入行中键入“坐标轴地址+数据”屏幕显示选定坐标轴地址闪烁按预置软键该轴相对坐标值改为输入数据值5②在图A-32输入行中键入坐标轴地址屏幕显示选定坐标轴地址闪烁按归零软键该轴相对坐标值清为05③在图A-32中;直接按归零软键屏幕显示见图A-33③-1、在图A-33中;按所有轴软键X、Y、Z的相对坐标值都清为0 ③-2在图A-33的输入行中输入某一坐标轴地址屏幕显示选定坐标轴地址闪烁在图A-33中;按执行软键该轴相对坐标值清为0 图A-312.零点偏置值设置 步骤 操作动作机床动作或CRT 显示画面 1 开机;执行手动回参考点2 将“方式选择”开关旋至“JOG ”方式3 通过“对刀”等操作;机床移动到某一位置4 按MDI 面板上“OFFSET SETTING ”键 屏幕显示见图A-34 5在图A-34中;按工件系软键屏幕显示见图A-356① 在图A-35中;直接按“换页键”或按“光标移动”键光标定位;选定需要设置零点偏置值的坐标系 按操作软键屏幕显示见图A-366② 在图A-35中;按操作软键 在图A-36中;键入数字“0~6”光标定位;选定需要设置零点偏置值的坐标系 按搜索软键7① 在图A-36中;键入“X0或Y0或Z0” 当前刀具测量基点在机床坐标系中的坐标值;自动显示在选定坐标系零点偏置值的位置上;并存储.. 按测量软键7② 在图A-36中;键入“坐标轴地址+数据”输入数据和原有偏置值相图A-32图A-33按+输入软键加7③在图A-33中;键入“坐标轴地址+数据”输入数据替代原有偏置值按输入软键3.刀具补偿值设置步骤操作动作机床动作或CRT显示画面1 开机;执行手动回参考点2 将“方式选择”开关旋至“JOG”方式3 按MDI面板上“OFFSET SETTING”键屏幕显示如图A-34所示画面4①在图A-34中;直接按“换页键”或按“光标移动”键光标定位;选定需要设置补偿值的刀具号然后按操作软键屏幕显示如图A-37所示画面4②在图A-34中;按操作软键在图A-37中;键入“偏置号”数字光标定位;选定需要设置补偿值图A-34图A-35图A-36按搜索软键的刀具号5①在图A-37中;键入“补偿值”数据输入的数据显示在指定刀具号的补偿位置上按输入软键5②在图A-37中;键入“补偿值”数据输入数据和原有偏置值相加按+输入软键1.外形数据和磨损数据设置时可正可负;二者代数和之后综合补偿..2.H数据用于刀具长度补偿;D数据用于刀具半径补偿4.对刀1X、Y方向对刀工件在机床上正确安装后;工件原点在机床坐标系中的坐标值即零点偏置值必须通过对刀才能获得;零点偏置值设定之后;机床就知道了工件的装夹位置..①立铣刀/寻边器对刀对于如图A-38所示工件;粗略方法可以采用立铣刀试切工件对刀如图A-39图A-37图 A-38图 A-39立铣刀侧刃对刀图A-40 寻边器接触对刀步骤操作动作机床动作或CRT显示画面1 开机;执行手动回参考点2 将“方式选择”开关旋至“MDI”方式3 按MDI面板上“PROG”键4 按MDI面板上“字母、数字”键;在程序O0000中输入“M03 S200;”见图A-105 按“CYCLE START”键主轴以200RPM正转6 选择“JOG”或“HANDLE”方式;控制刀具或寻边器在一定高度上接触工件的一边如图A-38中①边7 按MDI面板上“POS”键、相对软键见图A-328 输入“X”字符;按归零软键X相对坐标清为09 抬高刀具或寻边器;移动接触工件另一边如图A-38中②边;X相对坐标显示一个数值;如α;记住α/210 抬高刀具或寻边器;反向移动机床控制机床移动到X相对坐标显示为α/2处11 按“OFFSET SETTING”键、工件系软键、操作软键见图A-3612 选定工件坐标系零点存储区13 在输入行中输入“X0”14 按测量软键当前测量基点X方向的机床坐标值自动显示并存储15 将X改为Y;重复6~14步可获得Y向的机床坐标值②杠杆表对刀对于圆孔或圆柱面;除可以用寻边器对刀外;还可以采用杠杆表对刀;如图A-41所示..拨动主轴转一周时;表针的摆图动量在允许的对刀误差内;如0.01mm;此时可认为主轴的旋转中心与被测孔中心重合;则孔中心在机床坐标系下的坐标值可知.. 步骤 操作动作机床动作或CRT 显示画面 1 开机;执行手动回参考点2调整机床位置;让主轴的旋转中心与被测孔中心重合见图A-413 按MDI 面板上“OFFSET SETTING ”键、工件系软键、操作软键 见图A-364 选定工件坐标系零点存储区5在图A-36输入行中输入“X0” 孔中心位置X 方向的机床坐标值自动显示并存储按测量软键6在图A-36缓存区中输入“Y0” 孔中心位置Y 方向的机床坐标值自动显示并存储按测量软键 2Z 向对刀Z 向零点偏置值的设置;与刀具长度补偿值的设定、编程方法有关;常用三种方法;如图A-42、A-43、A-44所示..工件坐标系Z 向零点偏置值的设置方法不同;刀具长度补偿值、编程方法也需作相应的调整..①主轴端面对刀及刀具长度补偿 步骤 操作动作机床动作或CRT 显示画面1 机床开机;执行手动回参考点2 手轮摇动主轴端面靠工件坐标系Z=0的平面见图A-42a3按MDI 面板上“OFFSET SETTING ”见图A-36a b编程用工件Z 向零点位置E 点:测量基点图A-42键、工件系软键、操作软键 4 选定工件坐标系零点存储区5 在图A-36缓存区中输入“Z0” 图A-42a 中E 点Z 向机床坐标值自动显示并存储 按测量软键6 按MDI 面板上“POS ”键、相对软键 见图A-327 输入“Z ”字符;按归零软键Z 相对坐标清为0 8抬起主轴;装上新刀;手轮摇动让刀具Z 向刀位点靠工件坐标系Z=0的平面 如图A-42b 所示9 按MDI 面板上“OFFSET SETTING ”键、操作软键见图A-3710在图A-37中 “移动光标”或按搜索软键搜索刀具补偿号 让光标定位在该刀具的“外形H ”处11在图A-37中;按INP.C 软键该刀具的“外形H ”补偿值自动显现并存储补偿值L ﹥0.. 12 重复8、9、10、11步完成所有刀具“外形H ”值的设置这种方法测量的外形H 数据是刀具的实际长度L;加工不同的零件时;通用刀具刀补数据不需要改变;适用于多刀加工;刀具长度补偿..刀具实际长度L 也可从机外对刀仪测得;通过操作面板输入..②标准刀具对刀及刀具长度补偿步骤 操作动作机床动作或CRT 显示画面1主轴安装标准刀具;手轮摇动标准刀具见A-43aa 图A-43 bZ 向工件零点实际位置编程用工件Z 向零点位置LZ 向刀位点靠工件坐标系Z=0的平面 2 将机床坐标Z 值设定为工件Z 向零点偏置值操作过程见主轴端面对刀及刀具长度补偿3 Z 轴相对坐标值清04 更换新刀具;Z 向刀位点靠工件坐标系Z=0的平面 见图A-43b 5选定刀具补偿号见图A-376 在图A-37中;按INP.C 软键 完成所选刀具“外形H ”值L 的设置..补偿值L 可“正”、可“负”、也可为“0”7 重复4、5、6步骤完成所有刀具“外形H ”值的设置这种方法设定的Z 向零点偏置值是标准刀具的Z 向刀位点靠工件坐标系Z=0平面时E 点的机床坐标值;标准刀具长度补偿值是0;其它刀具与标准刀具的长度差L 作为该刀具的长度补偿值;可正可负;正负号由相对坐标值的正负号决定;L 不反映刀具的实际长度..加工不同工件时;需用标准刀具对刀重新设定Z 轴零点偏置值;刀补长度L 不变;适用于标准刀具单刀加工;刀具长度不补偿;也适合多刀加工;刀具长度补偿..标准刀具实质上是其它刀具长度的比较基准;是对刀的第一把刀具;并非什么真正的标准..③Z 轴回零及刀具长度补偿值的设置a 图A-44 bLE 点:Z 轴回参考点Z 向工件零点实际位置编程用工件Z 向零点位置五、自动操作1.空运行空运行的目的是为了校验程序格式和粗略判断刀具轨迹是否正确..2移动刀具离开工件上表面50mm 左右安全的情况下;距离小;轨迹看的清楚3 选定“EDIT ”方式;按“PROG ”键搜索要运行的程序;见图A-12 4 选定“AUTO ”方式 屏幕显示如图A-45所示 5在图A-45中;按监视软键屏幕显示如图A-46所示5按下机床操作面板上“DRY RUN ”键+“Z AXIS CANCLE ”键6按机床操作面板上“CYCLE START ”键机床自动运行..程序格式有错误;机床报警停止运动.. 机床运行轨迹不对;按“RESET ”键中断自动运行7记住机床报警时显示出错的程序段号..在“EDIT ”方式下显示程序;移动光标到出错的程序段.. 见图A-12..数控系统能预处理2个程序段;从光标所在的程序段往下多看几段程序;找出错误;进行编辑 8切换成“AUTO ”方式重新运行;直到程序调试完毕 9解除Z 轴锁紧;Z 轴回参考点由于数据正常运算、而锁紧轴不动;二者不匹配有差距;必须通过会参考点方式“对齐”图形显示功能也用于校验程序格式和刀具路径;这种方法比空运行判断刀具图A-45图A-46刀具基准点在工件坐标系中的位置刀具现在位置和目标位置之间的距离和移动方向 机床所用的初始G 代码和工作G 代码路径要来的直观、准确..步骤操作动作机床动作或CRT显示画面1 开机;手动回参考点2 移动刀具离开工件上表面50mm左右3 选定“EDIT”方式;按“PROG”键;搜索要运行的程序见图A-124 选定“AUTO”方式见图A-455 按MDI面板上“CUSTOM GRAPH”键屏幕显示如图A-47所示6 在图A-47中;输入必要的参数屏幕显示如图A-48所示;参数含义见下表然后按图A-47中执行软键7 在图A-48中按操作软键屏幕显示如图A-49所示8 在图A-49中按自动软键或开始软键屏幕显示刀具中心运行轨迹;如图A-50所示..机床不动图A-47 图A-48 绘图区:选定绘图平面角度:当绘图平面参数选择4、5时;设置图形水平旋转和垂直旋转的角度比例:0—根据设定的最大值和最小值;系统自动决定绘图比例..0.01~100:放大或缩小绘图显示;设定为1.0时;用实际尺寸绘图..中心或最大/最小:当比例设定为0时;地址X、Y、Z中输入工件上X、Y、Z正方向的最大尺寸;地址I、J、K 中输入工件上X、Y、Z负方向的最大尺寸;这样就指定了绘图的范围;系统根据CRT显示屏的尺寸自动调整绘图比例..当比例设定为非0时;地址X、Y、Z中输入CRT 中心点在工件上的位置坐标值;I、J、K无效.. 开始顺序号、结束顺序号:程序从头开始运行;但图形只显示两者中间的部分..3.单程序段运行这种方式多用于刀具完成工件的试切加工;主要检测刀具运行轨迹的准确性等..4.存储器自动运行5.后台编辑机床正在执行一个加工程序时;可在显示屏上编辑另一个程序;称为后台编辑..这种功能可以有效减少机床的停顿时间..在图A-52中;可按搜索↑软键、搜索↓软键;对显示的程序进行字的搜索5 编辑结束后按BG-EDT 软键返回前台加工画面屏幕显示如图A-45所示注:在后台编辑过程中;不能按“RESET ”键;否则机床将中断运行;停止加工..6.程序传输RS-232传输程序选用一台计算机;安装专用程序传输软件如Winpcin;用专用数据传输线把数控系统RS-232C 串行端口和计算机RS-232串行端口连接起来..注意需在机床和计算机非通电状态下连接..在数据通讯时;必须是接收方首先进入等待接收状态..下面用Winpcin 传输软件举例说明传输程序的具体操作方法..1设置通讯参数 步骤 操作动作机床动作或CRT 显示画面 1 计算机侧进入Winpcin 工具软件进入如图A-53所示Winpcin 画面2在图A-53中点击“Rs232 Config ”键 进入如图A-54所示“通讯参数设置”画面3在图A-54中将传输软件及数控系统的的串行通讯参数设置一致 如图A-54所示;如“BAUDRATE 波特率常设为9600、PARITY 齐偶校验不校验、STOPBITS 停止位为2、DATABITS 数据位为8”4 在图A-54中点击Text Format 键 设定文本模式的通讯参数5在图A-54中点击Save & Activate 键 将通讯参数保存并激活图A-52图A-51。

加工中心面板按钮功能介绍

加工中心面板按钮功能介绍
加工中心面板介绍
编辑程序
自动运行
联机运行
手动程序运行
手动方向走刀
手动方向走刀
零点回复
单段程序
换刀停(一把刀完
成后会停需要再
次按启动)
没什么用
Z轴锁
关门锁
程序跳段(遇到
/就跳过)
空走刀(极快速
走程序)
坐标系统(按了以
后显示器Байду номын сангаас面会
有绝对 相对
综合座标)
PROG 程序
刀补和参数
SHIFT上位件(每个字母里面的小字母)
CAN删除(用于编辑程序 按一下就消掉一
个字母)
NPUT 输入(输
入数据或参数或
刀补)
SYSTEM 系统信
息和参数
MESSAGE 报警
历史和记录
系统文件和检
查历史
ALTER
替换(修改程序
的时候 输入程序
替换光标所在程
序)
INSERT插入(
输入程序在光标
字符后面)
DELETE 删除程

cnc数控加工中心面板按键说明

cnc数控加工中心面板按键说明

由于加工中心的生产厂家众多,所以使用的系统和面板也略有不同,但功能和操作方法是基本一致的,为大家讲解数控加工中心面板上的按键功能。

这种系统的操作面板主要由上下两部分组成,上半部分为数控系统操作面板,下班部分为机床操作面板。

加工中心数控系统操作面板按键说明cnc加工中心的数控系统操作面板主要由CRT显示器和MDI键盘两部分组成,显示器下方有一排软按键,这一排软按键的功能根据屏幕中对应的提示来指定,各MDI按键功能如下:1、数字键、字母键:数字和字母的输入。

2、EOB:程序段结束符的插入。

3、POS:显示刀具的坐标位置。

4、PROG:在EDIT方式下编辑、显示存储器里的程序,在MDI方式下输入及显示MDI数据,在AUTO方式下显示程序指令值。

5、OFFSET SETTING:设定、显示刀具补偿值、工件坐标系、宏指令变量。

6、SYSTEM:用于参数的设定、显示,自诊断功能数据的显示。

7、MESSAGE:系统(NC)报警信号显示,报警记录显示。

8、GRAPH:用于图形显示。

9、SHIFT:上档功能键。

10、CAN:删除键,用于删除末尾输入的字符或符号。

11、INPUT:输入键,用于参数或补偿值的输入。

12、ALTER:替代件,程序字的替代。

13、INSERT:插入键,程序字的输插入。

14、DELETE:删除键,删除程序字、程序段及整个程序。

15、HELP:帮助键。

16、PAGE UP:向前翻页键。

17、PAGE DOWN:向后翻页键。

18、CURSOR:光标移动键。

19、RESET:复位键,使所有功能停止。

加工中心机床操作面板按键说明1、POWER ON:按下该按钮,向机床润滑、冷却等礼破部件供电。

2、POWER OFF:按下该按钮,则机床润滑、冷却等机械部件断电。

3、NC ON:按下该按钮,向机床CNC部分供电。

4、E-STOP:紧急停止按钮,当出现紧急情况时,按下此按键,机床及CNC装置随即处于急停状态。

[整理版]数控铣床、加工中心操作面板按键介绍

[整理版]数控铣床、加工中心操作面板按键介绍

[整理版]数控铣床、加工中心操作面板按键介绍数控铣床、加工中心操作面板按键介绍项目一操作面板及其功能应用加工中心的操作面板由机床控制面板和数控系统操作面板两部分组成,下面分别作一介绍。

一、机床操作面板主要由操作模式开关、主轴转速倍率调整开关、进给速度倍率调整开关、快速移动倍率开关以及主轴负载荷表、各种指示灯、各种辅助功能选项开关和手轮等组成。

不同机床的操作面板,各开关的位置结构各不相同,但功能及操作方法大同小异,具体可参见数控铣床操作项目相关内容。

二、数控系统操作面板由CRT显示器和操作键盘组成,面板功能键介绍可参见数控车床操作项目相关内容。

项目二开机及回原点一、开机 1、首先合上机床总电源开关; 2、开稳压器、气源等辅助设备电源开关; 3、开加工中心控制柜总电源; 4、将紧急停止按钮右旋弹出,开操作面板电源,直到机床准备不足报警消失,则开机完成。

二、机床回原点开机后首先应回机床原点,将模式选择开关选到回原点上,再选择快速移动倍率开关到合适倍率上,选择各轴依次回原点。

三、注意事项 1、在开机之前要先检查机床状况有无异常,润滑油是否足够等,如一切正常,方可开机; 2、回原点前要确保各轴在运动时不与工作台上的夹具或工件发生干涉; 3、回原点时一定要注意各轴运动的先后顺序。

项目三工件安装根据不同的工件要选用不同的夹具,选用夹具的原则: 1、定位可靠;2、夹紧力要足够。

安装夹具前,一定要先将工作台和夹具清理干净。

夹具装在工作台上,要先将夹具通过量表找正找平后,再用螺钉或压板将夹具压紧在工作台上。

安装工件时,也要通过量表找正找平工件。

项目四刀具装入刀库一、刀具选用加工中心的刀具选用与数控铣床基本类似,在此不再赘述。

二、刀具装入刀库的方法及操作当加工所需要的刀具比较多时,要将全部刀具在加工之前根据工艺设计放置到刀库中,并给每一把刀具设定刀具号码,然后由程序调用。

具体步骤如下: 1、将需用的刀具在刀柄上装夹好,并调整到准确尺寸; 2、根据工艺和程序的设计将刀具和刀具号一一对应; 3、主轴回Z轴零点; 4、手动输入并执行“T01M06”; 5、手动将1号刀具装入主轴,此时主轴上刀具即为1号刀具; 6、手动输入并执行“T02M06”; 7、手动将2号刀具装入主轴,此时主轴上刀具即为2号刀具; 8、其它刀具按照以上步骤依次放入刀库。

机床控制面板按钮及其功能介绍

机床控制面板按钮及其功能介绍
图1-11 数控机床操作面板
1.2.1 机床控制面板按钮及其功能介绍
3.模式选择按钮 (1)回零 • 当回零点指令执行完成后,对应X回零或Z回零的指示灯
变亮。 (2)手动 • 手动切削连续进给和手动快速连续进给。
图1-12 进给速度倍率旋钮
1.2.1 机床控制面板按钮及其功能介绍
(3)手摇 • 手摇即手轮进给操作,在手轮进给方式中,可以通过旋转
• 在 “手动”模式下,按下该按钮(图115中左上角按钮),主轴将停止转动。
(4)主轴倍率调整旋钮
• 在主轴旋转过程中,可以通过主轴倍率 调整旋钮(如图1-16所示)对主轴转速 图1-16 主轴倍率调整旋钮
1.2.1 机床控制面板按钮及其功能介绍

6.数据保护
• 当数据保护旋钮(如图1-17所示)处 于“1”位置时,即使在”编辑”状态 下也不能对NC程序进行编辑操作。只 有当数据保护旋钮处于“0”位置,并 在”编辑”状态下,才能对NC程序进 行编辑操作。
图1-14 循环启动按钮
1.2.1 机床控制面板按钮及其功能介绍
• 5.主轴功能
(1)主轴正转
• 在 “手动”模式下,按下该按钮(图115中左下角按钮),主轴将顺时针转动 。
(2)主轴反转
• 在 “手动”模式下,按下该按钮(图115中右下角按钮),主轴将逆时针转动 。
图1-15 主轴功能
(3)主轴停转
1.2.1 机床控制面板按钮及其功能介绍
• 4.循环启动 (1)循环启动 • 在自动运行状态下,按下该按钮(图1-14中左侧按钮),
机床自动运行程序。 (2)进给保持 • 在机床循环启动状态下,按下该按钮(图1-14中右侧按钮
),程序运行及刀具运动将处于暂停状态其他功能如主 轴转速、冷却等保持不变。再次按下循环启动按钮,机床 重新进入自动运行状态。

加工中心面板按钮功能介绍

加工中心面板按钮功能介绍
CAN删除(用于编辑程序 按一下就消掉一
个字母)
NPUT 输入(输
入数据或参数或
刀补)
SYSTEM 系统信息和源自数MESSAGE 报警历史和记录
系统文件和检
查历史
ALTER
替换(修改程序
的时候 输入程序
替换光标所在程
序)
INSERT插入(
输入程序在光标
字符后面)
DELETE 删除程

加工中心面板按钮功能介绍
加工中心面板介绍
编辑程序
自动运行
联机运行
手动程序运行
手动方向走刀
手动方向走刀
零点回复
单段程序
换刀停(一把刀完
成后会停需要再
次按启动)
没什么用
Z轴锁
关门锁
程序跳段(遇到
/就跳过)
空走刀(极快速
走程序)
坐标系统(按了以
后显示器下面会
有绝对 相对
综合座标)
PROG 程序
刀补和参数
SHIFT上位件(每个字母里面的小字母)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

数控铣床、加工中心操作面板按键介绍
项目一操作面板及其功能应用加工中心的操作面板由机床控制面板和数控系统操作面板两部分组成,下面分别作一介绍。

一、机床操作面板主要由操作模式开关、主轴转速倍率调整开关、进给速度倍率调整开关、快速移动倍率开关以及主轴负载荷表、各种指示灯、各种辅助功能选项开关和手轮等组成。

不同机床的操作面板,各开关的位置结构各不相同,但功能及操作方法大同小异,具体可参见数控铣床操作项目相关内容。

二、数控系统操作面板由CRT显示器和操作键盘组成,面板功能键介绍可参见数控车床操作项目相关内容。

项目二开机及回原点一、开机1、首先合上机床总电源开关;2、开稳压器、气源等辅助设备电源开关;3、开加工中心控制柜总电源;4、将紧急停止按钮右旋弹出,开操作面板电源,直到机床准备不足报警消失,则开机完成。

二、机床回原点开机后首先应回机床原点,将模式选择开关选到回原点上,再选择快速移动倍率开关到合适倍率上,选择各轴依次回原点。

三、注意事项1、在开机之前要先检查机床状况有无异常,润滑油是否足够等,如一切正常,方可开机;2、回原点前要确保各轴在运动时不与工作台上的夹具或工件发生干涉;3、回原点时一定要注意各轴运动的先后顺序。

项目三工件安装根据不同的工件要选用不同的夹具,选用夹具的原则:1、定位可靠;2、夹紧力要足够。

安装夹具前,一定要先将工作台和夹具清理干净。

夹具装在工作台上,要先将夹具通过量表找正找平后,再用螺钉或压板将夹具压紧在工作台上。

安装工件时,也要通过量表找正找平工件。

项目四刀具装入刀库一、刀具选用加工中心的刀具选用与数控铣床基本类似,在此不再赘述。

二、刀具装入刀库的方法及操作当加工所需要的刀具比较多时,要将全部刀具在加工之前根据工艺设计放置到刀库中,并给每一把刀具设定刀具号码,然后由程序调用。

具体步骤如下:1、将需用的刀具在刀柄上装夹好,并调整到准确尺寸;2、根据工艺和程序的设计将刀具和刀具号一一对应;3、主轴回Z轴零点;4、手动输入并执行“T01M06”;5、手动将1号刀具装入主轴,此时主轴上刀具即为1号刀具;6、手动输入并执行“T02M06”;7、手动将2号刀具装入主轴,此时主轴上刀具即为2号刀具;8、其它刀具按照以上步骤依次放入刀库。

三、注意事项将刀具装入刀库中应注意以下问题:1、装入刀库的刀具必须与程序中的刀具号一一对应,否则会损伤机床和加工零件;2、只有主轴回到机床零点,才能将主轴上的刀具装入刀库,或者将刀库中的刀具调在主轴上;3、交换刀具时,主轴上的刀具不能与刀库中的刀具号重号。

比如主轴上已是“1”号刀具,则不能再从刀库中调“1”号刀具。

项目五对刀及刀具补偿一、对刀对刀方法与具体操作同数控铣床。

二、刀具长度补偿设置加工中心上使用的刀具很多,每把刀具的长度和到Z坐标零点的距离都不相同,这些距离的差值就是刀具的长度补偿值,在加工时要分别进行设置,并记录在刀具明细表中,以供机床操作人员使用。

一般有两种方法:1、机内设置这种方法不用事先测量每把刀具的长度,而是将所有刀具放入刀库中后,采用Z向设定器依次确定每把刀具在机床坐标系中的位置,具体设定方法又分两种。

(1)第一种方法将其中的一把刀具作为标准刀具,找出其它刀具与标准刀具的差值,作为长度补偿值。

具体操作步骤如下:①将所有刀具放入刀库,利用Z向设定器确定每把刀具到工件坐标系Z向零点的距离,如图5-2所示的A、B、C,并记录下来;②选择其中
一把最长(或最短)、与工件距离最小(或最大)的刀具作为基准刀,如图5-2中的T03(或T01),将其对刀值C(或A)作为工件坐标系的Z值,此时H03=0;③确定其它刀具相对基准刀的长度补偿值,即H01=±│C-A│,H02=±│C-B│,正负号由程序中的G43或G44来确定。

④将获得的刀具长度补偿值对应刀具和刀具号输入到机床中。

(2)第二种方法将工件坐标系的Z值输为0,调出刀库中的每把刀具,通过Z向设定器确定每把刀具到工件坐标系Z向零点的距离,直接将每把刀具到工件零点的距离值输到对应的长度补偿值代码中。

正负号由程序中的G43或G44来确定。

2、机外刀具预调结合机上对刀这种方法是先在机床外利用刀具预调仪精确测量每把在刀柄上装夹好的刀具的轴向和径向尺寸,确定每把刀具的长度补偿值,然后在机床上用其中最长或最短的一把刀具进行Z向对刀,确定工件坐标系。

这种方法对刀精度和效率高,便于工艺文件的编写及生产组织。

三、刀具半径补偿设置进入刀具补偿值的设定页面,移动光标至输入值的位置,根据编程指定的刀具,键入刀具半径补偿值,按INPUT键完成刀具半径补偿值的设定。

项目六程序输入及调试一、程序输入程序的输入有多种形式,可通过手动数据输入方式(MDI)或通信接口将加工程序输入机床,也可实行在线加工。

二、程序调试由于加工中心的加工部位比较多,使用的刀具也比较多。

为方便加工程序的调试,一般根据加工工艺的安排,针对每把刀具将各个加工部位的加工内容编制为子程序,而主程序主要包含换刀命令和子程序调用命令。

程序的调试可利用机床的程序预演功能或以抬刀运行程序方式进行,依次对每个子程序进行单独调试。

在程序调试过程中,可根据实际情况修调进给倍率开关。

项目七程序运行在程序正式运行之前,要先检查加工前的准备工作是否完全就绪。

确认无误后,选择自动加工模式,按下数控启动键运行程序,对工件进行自动加工。

在自动运行程序加工过程中,如果出现危险情况时,应迅速按下紧急停止开关或复位键,终止运行程序。

项目八零件检测将加工好的零件从机床上卸下,根据零件不同尺寸精度、粗糙度、位置度的要求选用不同的检测工具进行检测。

项目九关机零件加工完成后,清理现场,再按与开机相反的顺序依次关闭电源。

零件加工实例一、加工要求加工如图5-3所示零件。

零件材料为LY12,单件生产。

零件毛坯已
加工到尺寸。

选用设备:V-80加工中心
二、准备工作加工以前完成相关准备工作,包括工艺分析及工艺路线设计、刀具及夹具的选择、程序编制等。

三、操作步骤及内容1、开机,各坐标轴手动回机床原点2、刀具准备根据加工要求选择Φ20立铣刀、Φ5中心钻、Φ8麻花钻各一把,然后用弹簧夹头刀柄装夹Φ20立铣刀,刀具号设为T01,用钻夹头刀柄装夹Φ5中心钻、Φ8麻花钻,刀具号设为T02、T03,将对刀工具寻边器装在弹簧夹头刀柄上,刀具号设为T04。

3、将已装夹好刀具的刀柄采用手动方式放入刀库,即1)输入“T01M06”,执行2)手动将T01刀具装上主轴3)按照以上步骤依次将T02、T03、T04放入刀库4、清洁工作台,安装夹具和工件将平口虎钳清理干净装在干净的工作台上,通过百分表找正、找平虎钳,再将工件装正在虎钳上。

5、对刀,确定并输入工件坐标系参数1)用寻边器对刀,确定X、Y向的零偏值,将X、Y向的零偏值输入到工件坐标系G54中,G54中的Z向零偏值输为0;2)将Z轴设定器安放在工件的上表面上,从刀库中调出1号刀具装上主轴,用这把刀具确定工件坐标系Z向零偏值,将Z向零偏值输入到机床对应的长度补偿代码中,“+”、“-”号由程序中的G43、G44来确定,如程序中长度补偿指令为G43,则输入“-”的Z向零偏值到机床对应的长度补偿代码中;3)以同样的步骤将2号、3号刀具的Z向零偏值输入到机床对应的长度补偿代码中。

6、输入加工程序将计算机生成好的加工程序通过数据线传输到机床数控系统的内存中。

7、调试加工程序采用将工件坐标系沿+Z向平移即抬刀运行的方法进行调试。

1)调试主程序,检查3把刀具是否按照工艺设计完成换刀动作;2)分别调试与3把刀具对应的3个子程序,检查刀具动作和加工路径是否正确。

8、自动加工确认程序无误后,把工件坐标系的Z值恢复原值,将快速移动倍率开关、切削进给
倍率开关打到低档,按下数控启动键运行程序,开始加工。

加工过程中注意观察刀具轨迹和剩余移动距离。

9、取下工件,进行检测选择游标卡尺进行尺寸检测,检测完后进行质量分析。

10、清理加工现场11、关机(end)。

相关文档
最新文档
