皮线光缆施工注意事项

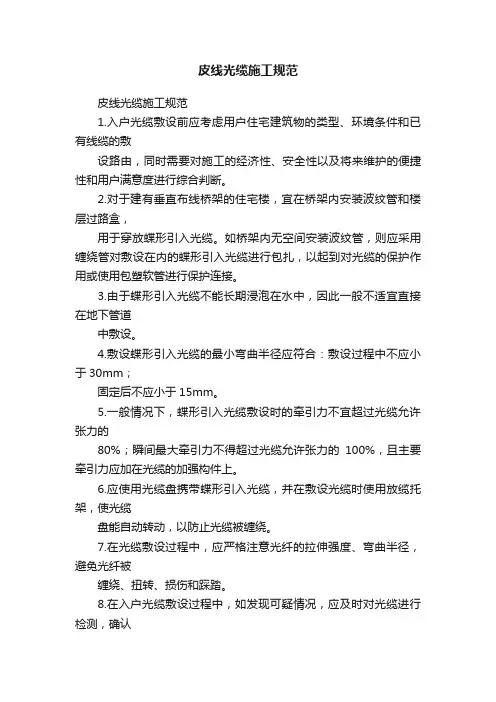

皮线光缆施工规范

皮线光缆施工规范皮线光缆施工规范1.入户光缆敷设前应考虑用户住宅建筑物的类型、环境条件和已有线缆的敷设路由,同时需要对施工的经济性、安全性以及将来维护的便捷性和用户满意度进行综合判断。
2.对于建有垂直布线桥架的住宅楼,宜在桥架内安装波纹管和楼层过路盒,用于穿放蝶形引入光缆。
如桥架内无空间安装波纹管,则应采用缠绕管对敷设在内的蝶形引入光缆进行包扎,以起到对光缆的保护作用或使用包塑软管进行保护连接。
3.由于蝶形引入光缆不能长期浸泡在水中,因此一般不适宜直接在地下管道中敷设。
4.敷设蝶形引入光缆的最小弯曲半径应符合:敷设过程中不应小于30mm;固定后不应小于15mm。
5.一般情况下,蝶形引入光缆敷设时的牵引力不宜超过光缆允许张力的80%;瞬间最大牵引力不得超过光缆允许张力的100%,且主要牵引力应加在光缆的加强构件上。
6.应使用光缆盘携带蝶形引入光缆,并在敷设光缆时使用放缆托架,使光缆盘能自动转动,以防止光缆被缠绕。
7.在光缆敷设过程中,应严格注意光纤的拉伸强度、弯曲半径,避免光纤被缠绕、扭转、损伤和踩踏。
8.在入户光缆敷设过程中,如发现可疑情况,应及时对光缆进行检测,确认光纤是否良好。
9.蝶形引入光缆敷设入户后,为制作光纤接续连接插头预留的长度宜为:光缆分纤箱或光分路箱一侧预留 2.0m,住户家庭信息配线箱或光纤面板插座一侧预留1.0m。
10.使用专业光纤熔接器对光缆进行熔接,并检查好其保护措施的完整,熔接好的光纤应按标准进行保护和盘放。
11.入户光缆敷设完毕后应使用光源、光功率计对其进行测试,入户光缆段在1310nm、1490nm波长的光衰减值均应小于1.5dB,如入户光缆段光衰减值大于1.5dB。
光缆施工技术要求及注意事项

光缆施工技术要求及注意事项
一、光缆施工技术要求:
1. 环境条件要满足光缆的施工和保护需求,尽量避免振动、冲击和污染等不利因素;
2. 光缆的敷设和接续工作应按照相关技术规范进行,保证光缆的正确安装和接续;
3. 光缆的弯曲半径应符合规范要求,避免过度拉伸和压力导致的光缆损坏;
4. 光缆的接头加工和连接应严格按照规范要求进行,确保连接接头的质量和稳定性;
5. 光缆的固定、保护和标识等工作应严格按照规范要求进行,防止光缆受到外力和环境的损坏;
6. 光缆的测试和验收应按照规范要求进行,确保光缆的质量和性能达到标准要求。
二、光缆施工注意事项:
1. 光缆施工前应仔细查阅相关施工图纸和技术规范,了解施工要求和注意事项;
2. 施工现场的环境要干燥、通风,并做好防尘、防静电等措施;
3. 光缆在施工过程中要避免过度拉伸和弯曲,防止光缆的物理损坏;
4. 光缆施工中应注意保护光缆的绝缘层和护套,避免受到外界溶剂和化学腐蚀物质的侵蚀;
5. 光缆的接头加工和连接应在清洁的环境下进行,并使用合适的工具和设备,避免引入杂质和污染;
6. 光缆的固定和保护应采用适当的方式和设备,同时注意保持光缆的弯曲半径和拉力要求;
7. 光缆施工完成后应进行光缆测试和验收,确保光缆的质量和性能符合标准;
8. 施工现场应按照安全规范进行管理,做好安全措施和事故预防工作;
9. 施工人员应具备一定的专业知识和技术能力,严格按照施工要求进行作业;
10. 光缆施工中应与其他工程施工协同配合,避免互相干扰和影响。
以上是光缆施工技术要求及注意事项的一些要点,希望能对光缆施工工作有所帮助。
光缆施工技术要求及注意事项范文

光缆施工技术要求及注意事项范文一、光缆施工技术要求1. 施工前的准备在光缆施工前,需进行详细的施工前准备工作,包括光缆材料的准备、工具设备的检查等。
施工前要确保施工区域的环境符合要求,如没有明火、爆炸物等危险物品。
2. 界址、环境勘测在施工前,要进行光缆敷设区域的界址勘测和环境勘测。
界址勘测主要是为确定光缆敷设的范围和路径,环境勘测主要是为了了解光缆敷设区域的地质条件、地下管线等情况。
3. 施工方案设计与审批制定光缆敷设的施工方案,包括施工过程、施工方法、施工进度等。
施工方案需经相关部门的审批,确保施工符合规范和标准。
4. 光缆敷设技术要求(1) 光缆敷设要满足规范要求,保证光缆的敷设深度和敷设路径符合设计要求。
(2) 光缆敷设过程中,应注意保护光缆的绝缘和抗拉强度,避免损坏光缆。
(3) 光缆的接头处理应符合标准,确保接头质量良好,防止因接头质量问题导致光缆故障。
(4) 光缆敷设过程中,应严格按照施工方案要求进行光缆的固定和保护,避免光缆受到外力损伤。
5. 光缆的测试和调试光缆敷设完成后,需要进行光缆的测试和调试工作。
测试包括全程光缆损耗测试、接头损耗测试等,确保光缆的质量符合要求。
二、光缆施工注意事项1. 安全问题光缆施工过程中,要注重安全,避免人员和设备受到伤害。
施工现场应设立警示标志,限制非施工人员进入施工区域。
2. 环境保护光缆施工过程中,要注重环境保护,避免对土壤、水源等造成污染。
施工现场应配备排水设施,及时清理施工区域的垃圾和废弃物。
3. 防止损坏光缆在光缆敷设过程中,要避免对光缆进行损坏。
敷设过程中要注意避开地下管道和其他障碍物,避免光缆受到挤压、划伤等。
4. 接头处理光缆施工中,接头处理至关重要。
接头处理要符合规范要求,确保接头质量良好。
施工人员要经过专门培训,掌握接头处理的技术要求。
5. 光缆保护光缆施工后,要严格按照施工方案要求进行光缆的固定和保护。
施工区域要设立警示标志,防止光缆被挖掘、施工设备碾压等。
光缆施工技术要求及注意事项

光缆施工技术要求及注意事项一、光缆施工技术要求1. 施工前的准备施工前需要对施工场地进行认真的勘察和测量,确保施工的可行性和合理性。
同时,还需要制定详细的施工方案,包括施工过程的安排、工艺流程和材料选型等。
2. 缆线敷设光缆敷设需要遵循一定的原则,如最短路径原则、最直线原则和最小弯曲半径原则等。
同时,在施工过程中需要注意保护光缆,避免划伤或损坏。
3. 纤维接续光缆的纤维接续是关键的一步。
在进行纤维接续时,需要保证接续的质量和稳定性,避免在接续过程中引入过多的损耗。
4. 光缆固定光缆敷设完成后,需要进行固定。
固定的方式可以是使用夹子、槽道、抱箍等。
固定的目的是保持光缆的位置稳定,避免因外力影响造成光缆损坏。
5. 光缆测试光缆敷设完成后,需要进行测试以确保光缆的质量和性能。
测试的项目包括光缆的传输损耗、折射率差、衰减等。
二、光缆施工技术注意事项1. 材料选择在进行光缆的施工时,需要选择合适的材料。
材料的选择应考虑到光缆的特性和工作环境的要求。
同时,还需要保证材料的质量和可靠性。
2. 环境条件光缆施工需要考虑到环境条件的影响。
特别是在恶劣的环境下,如高温、潮湿或腐蚀性气体环境下,需要选用适合的材料和工艺,以确保光缆的稳定性和可靠性。
3. 施工人员光缆施工需要经验丰富的施工人员进行操作。
他们需要熟悉光缆的特性和施工工艺,并具备一定的工程实践经验。
施工人员还需要具备安全意识,防止发生安全事故。
4. 质量控制在光缆施工过程中,需要进行质量控制。
包括材料的验收、施工工艺的控制和施工过程的监控等。
只有保证质量控制,才能确保光缆的性能和使用寿命。
5. 安全防护光缆施工要注意安全防护,如佩戴安全帽、工作服和手套等,避免发生意外伤害。
同时,还需要在施工现场设置明显的安全警示标志,以提醒工作人员注意安全。
5. 后期维护光缆施工完成后,还需要进行后期的维护。
维护工作包括定期检查、清洁和保养等。
只有做好后期维护,才能保证光缆的性能和稳定性。
光缆施工技术要求及注意事项模版

光缆施工技术要求及注意事项模版一、光缆施工技术要求1. 施工前的准备工作在进行光缆施工之前,需要进行必要的准备工作,包括:- 对施工区域进行勘察和测量,了解地形、地貌、建筑物等情况,制定施工方案;- 准备所需的光缆材料、工具和设备,确保其质量和数量满足施工需要;- 与相关部门进行沟通,了解有关管线、电力设施等情况,并确保在施工过程中不会对其造成损害;- 制定安全措施和应急预案,确保施工过程中的安全和顺利进行。
2. 光缆布线和敷设光缆布线和敷设是光缆施工的主要环节,要求有以下技术要求:- 在进行光缆布线和敷设时,应确保光缆的弯曲半径不小于允许弯曲半径,以避免对光缆导芯造成损伤;- 光缆的敷设应符合所制定的施工方案,并保证光缆的安装牢固和整齐,避免其被外力拉扯或压坏;- 在敷设光缆的过程中,应避免与其他管线、电力设施等发生冲突,以防止损坏或影响其正常使用;- 在光缆敷设结束后,应进行光缆测试和检查,确保光缆的质量和性能达到要求。
3. 光缆连接和接续光缆连接和接续是光缆施工的关键环节,要求有以下技术要求:- 在进行光缆连接和接续时,应遵循相应的接头标准和操作规程,确保连接的质量和稳定性;- 在进行光缆连接前,应进行相关的清洁和保养工作,以保证连接处的光线传输效果;- 在光缆连接和接续完成后,应进行光缆测试和检查,以确保连接的质量和性能满足要求;- 在进行光缆连接和接续时,应注意避免连接器受到外力影响或受到灰尘、水分等污染,以免影响连接的效果。
二、光缆施工注意事项1. 安全第一在光缆施工过程中,安全是第一位的原则,应注意以下事项:- 戴好安全帽、安全鞋等个人防护装备,确保自身安全;- 严禁在高处工作时手脚并用,以免发生意外;- 使用安全工具和设备,确保施工的安全性;- 遵守相关的安全操作规程和流程,严禁违反操作规定。
2. 环境保护在光缆施工过程中,应注重环境保护,要注意以下事项:- 遵守环境保护法律法规,确保施工不对环境造成污染;- 合理利用资源,减少浪费和破坏;- 做好现场清理工作,确保施工区域的整洁和安全。

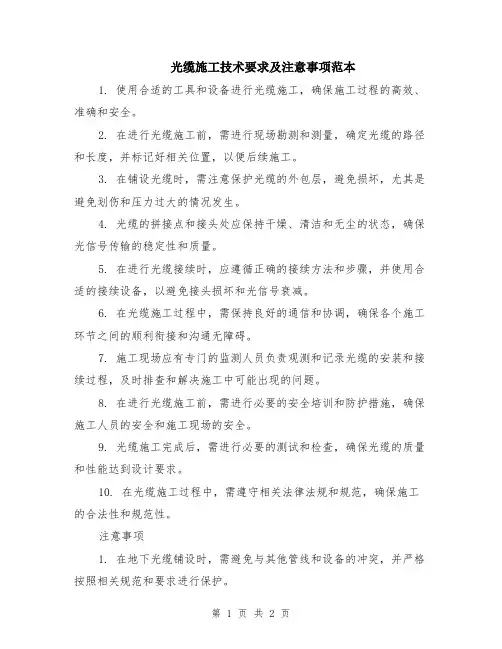

光缆施工技术要求及注意事项范本

光缆施工技术要求及注意事项范本1. 使用合适的工具和设备进行光缆施工,确保施工过程的高效、准确和安全。
2. 在进行光缆施工前,需进行现场勘测和测量,确定光缆的路径和长度,并标记好相关位置,以便后续施工。
3. 在铺设光缆时,需注意保护光缆的外包层,避免损坏,尤其是避免划伤和压力过大的情况发生。
4. 光缆的拼接点和接头处应保持干燥、清洁和无尘的状态,确保光信号传输的稳定性和质量。
5. 在进行光缆接续时,应遵循正确的接续方法和步骤,并使用合适的接续设备,以避免接头损坏和光信号衰减。
6. 在光缆施工过程中,需保持良好的通信和协调,确保各个施工环节之间的顺利衔接和沟通无障碍。
7. 施工现场应有专门的监测人员负责观测和记录光缆的安装和接续过程,及时排查和解决施工中可能出现的问题。
8. 在进行光缆施工前,需进行必要的安全培训和防护措施,确保施工人员的安全和施工现场的安全。
9. 光缆施工完成后,需进行必要的测试和检查,确保光缆的质量和性能达到设计要求。
10. 在光缆施工过程中,需遵守相关法律法规和规范,确保施工的合法性和规范性。
注意事项1. 在地下光缆铺设时,需避免与其他管线和设备的冲突,并严格按照相关规范和要求进行保护。
2. 所使用的工具和设备应定期进行检修和维护,确保其功能正常,并在施工中做好使用记录。
3. 光缆施工中应注意防火防爆,禁止在易燃、易爆场所使用火源和明火。
4. 在光缆施工现场应张贴必要的施工安全警示标志,并设置警戒线,确保施工区域的安全管控。
5. 施工人员需穿戴必要的防护装备,如安全帽、防护眼镜、耳塞等,以确保施工安全。
6. 在光缆接续时,需注意光信号的正常传输和连接的牢固性,避免造成接头松动和信号衰减。
7. 施工现场需保持整洁,防止杂物、灰尘等对光缆施工和维护产生不良影响。
8. 施工人员需严格按照施工技术要求和操作规范进行作业,不得随意修改或忽略施工流程和步骤。
9. 在施工过程中,如发现光缆损坏或故障,应立即停止施工,并及时报告上级进行处理。
皮线光缆在不同场景下布放技术要求

场景二:农村民宅(普通平房、自建房)
农村民宅分布较为集中,住宅建筑多以平房、自建房为 主,分布呈不规则性。皮线光缆敷设多以沿建筑物外墙、 室外钉固方式为主。
皮线光缆在沿建筑物外墙钉固敷设时,采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上,分离室外 皮线光缆的吊线,并将吊线扎缚在S固定件上,然后拉挂在支撑件上,用纵包管包扎室外皮线光缆 吊线与S固定件扎缚处的余长皮线光缆。室外皮线光缆与室外皮线光缆吊线的分离位置用绝缘胶带 捆扎3圈,做好固定保护。钉固室外皮线光缆应采用螺钉扣。在墙角的弯角处,皮线光缆需留有一
(2)敷设波纹管 选择波纹管布放路由,波纹管应尽量安装在人手无法触及的地方,且不要设置在有损美观的位置,一般 宜采用外径不小于25mm的波纹管。确定过路盒的安装位置,在住宅单元的入户口处以及水平、垂直管 的交叉处设置过路盒;当水平波纹管直线段长超过30m或段长超过15m并且有2个以上的90°弯角时, 应设置过路盒。安装管卡并固定波纹管,在路由的拐角或建筑物的凹凸处,波纹管需保持一定的弧度后 安装固定,以确保皮线光缆的弯曲半径和便于皮线光缆的穿放。过路盒内的皮线光缆不需留有余长,只 要满足皮线光缆的弯曲半径即可。
8.皮线光缆穿越墙孔后,应采用封堵泥、硅胶等填充物封堵外墙面,以防雨水渗入或虫类爬入。
9.皮线光缆穿越墙体的两端应留有一定的弧度,以保证皮线光缆的弯曲半径。
谢谢!
(2)敷设线槽
新建住宅楼,在没有竖井的建筑物内可采用沿墙敷设线槽。为了不影响美观,皮线光缆应尽量沿踢脚线、门 框等布放线槽,并选择弯角较少,且墙壁平整、光滑的路由(能够使用双面胶固定线槽)。线槽内敷设皮线 光缆应顺直不交叉,皮线光缆在线槽的进出部位、转弯处应绑扎固定;垂直线槽内皮线光缆应每隔1.5m固定 一次。根据现场的实际情况对线槽及其配件进行组合,在切割直线槽时,由于线槽盖和底槽是配对的,一般 不宜分别处理线槽盖和底槽。
皮线光缆安装布放一般技术要求

皮线光缆安装布放一般技术要求1.皮线光缆布放应顺直,无扭绞和交叉,不应受到外力的挤压和操作损伤。
电源线、入户皮线光缆及建筑物内其他弱电系统的缆线应分离布放。
若无法满足时,必须采取相应的隔离保护措施。
钢丝加强型皮线光缆在交接箱中应注意将金属件接地。
2.对于重要用户或有特殊要求的用户,应考虑提供保护,并根据不同情况选择不同的保护方式。
3.皮线光缆敷设应充分考虑并严格做到“防火、防鼠、防挤压”要求。
4.皮线光缆两端应有统一的标识,标识上宜注明两端连接的位置。
标签书写应清晰、端正和正确。
标签应选用不宜损坏的材料。
5.皮线光缆转弯处应均匀圆滑,使用普通G.652光纤其曲度半径应大于30mm,使用抗弯曲G.657光纤其曲度半径应大于(A型)10mm,(B型)7.5mm,(C型)5mm。
6.皮线光缆在敷设时,一般采用人工牵引,牵引力不应超过皮线光缆最大允许张力的80%。
瞬间最大牵引力不得超过皮线光缆最大允许张力100N。
主要牵引力应加在皮线光缆加强件上。
皮线光缆敷设完毕后应释放张力保持自然弯曲状态。
7.应使用皮线光缆盘携带皮线光缆,并在敷设皮线光缆时使用放缆托架,使皮线光缆盘能自动转动,以防止皮线光缆被缠绕。
8.在皮线光缆敷设过程中,应严格注意光纤的拉伸强度、弯曲半径,避免光纤被缠绕、扭转、损伤和踩踏。
皮线光缆敷设的最小弯曲半径应符合下列要求:(1)敷设过程中皮线光缆弯曲半径不应小于40mm;(2)固定后皮线光缆弯曲半径不应小于15mm。
9.楼内竖井及桥架要求:(1)电信竖井宜上下一致穿越各个楼层,其内部宽带度不应小于600mm,安装在电缆竖井内的配线箱前操作距离不应小于0.6m。
(2)电信竖井内应预留接地装置。
(3)竖井内的线槽的安装应大于总线缆利用率的50%以上。
(4)竖井内垂直部分入户光缆的布放应每隔1.5米内进行捆绑固定,以防下坠力对纤芯带来的伤害。
10.水平布管要求(弱电井至用户端):(1)预埋管的管径宜采用φ20 mm --φ25mm,楼内暗管直线预埋管长度应控制在30米内,长度超过30米时应增设过路箱。
施工时注意线缆安全

施工时注意线缆安全
在进行施工时,线缆的安全至关重要,以下是一些注意事项:
1. 确保线缆的固定。
在安装线缆之前,应该对支撑和固定线缆的设备进行检查,确保它们的完整性和稳定性。
使用专用的支架和夹具来保持线缆的位置稳定,并避免线缆下垂或悬挂在未固定的位置。
2. 避免线缆过度张拉。
线缆的安装应该注意避免过度拉伸,因为这会导致线缆的过早磨损和断裂。
确保线缆有适当的松弛度,以便能够应对外力造成的拉力和压力。
3. 防止线缆被损坏。
在施工过程中,应避免使用锋利的工具或重物碰撞线缆,以免切断绝缘层或损坏线内部的导线。
在线缆通过墙壁或地板时,应使用防护管或套管来保护线缆免受外部摩擦和压力。
4. 避免线缆暴露在潮湿或易燃物质中。
线缆的施工应远离潮湿的环境和易燃物质,因为这些因素可能会导致线缆的绝缘层受损,甚至引发火灾或电击事故。
在潮湿环境中,应选择防水型的线缆,并使用绝缘胶带或其他绝缘材料对接头进行密封。
5. 进行线缆的正确标识和分类。
在施工过程中,应对线缆进行正确的标识和分类,以便日后的维护和故障排查。
使用专用的标记和色彩代码,将不同功能和用途的线缆进行区分,并记录其相关信息,如线缆编号、长度等。
总之,在施工中确保线缆的安全非常重要,不仅要遵守相关的安全规范和标准,还要持续进行线缆的检查和维护,以确保其可靠运行。
光缆线路施工安全操作规程

光缆线路施工安全操作规程
《光缆线路施工安全操作规程》
一、施工前准备
1. 工程负责人要对施工现场进行安全检查,确保施工场地平整、无隐患。
2. 施工人员要穿戴好安全防护用具,如安全帽、安全鞋、手套等。
3. 确认施工区域的地下管线和设施分布情况,避免损坏其他设施。
二、光缆线路施工操作
1. 在施工过程中,严禁在光缆线路上方堆放杂物,确保施工现场整洁有序。
2. 施工人员要严格按照图纸要求进行布线,保证光缆线路的连接质量和稳定性。
3. 在施工过程中,严禁随意更改光缆线路的走向和位置,必要时需及时与相关部门协商沟通。
三、安全防护
1. 施工人员要注意在施工现场设置明显的安全警示标识,确保其他人员不会误入施工区域。
2. 施工过程中,要使用专业的工具和设备进行作业,严禁使用损坏或失效的工具。
3. 防范恶劣天气对施工造成的影响,如大风、雷雨等情况,要立即停止施工并撤离施工现场。
四、施工收尾
1. 施工结束后,必须及时清理施工现场,清除垃圾和杂物,确保施工区域环境卫生。
2. 对未使用的光缆线路要及时进行封闭和封存,防止外部人员随意接触和损坏。
3. 检查设备和设施是否正常,确保没有遗漏或损坏的情况。
在光缆线路施工过程中,施工人员要严格按照规程操作,确保施工安全,保障设施的正常运行。
同时,施工现场的环境保护和整洁也是非常重要的,需要加以重视。
皮线光缆熔接注意事项

皮线光缆熔接注意事项嘿,朋友们!今天咱来聊聊皮线光缆熔接那些事儿。
这皮线光缆熔接啊,就好比是给光缆做一次精细的手术,可不能马虎哟!你想想看,这皮线光缆就像是信息的高速公路,要是熔接不好,那不就成了坑坑洼洼的小道啦?那信息还怎么能快速、准确地传输呢?所以啊,可得认真对待。
熔接前,咱得把准备工作做好呀。
就像要去打仗,你不得先把武器弹药准备齐全嘛!检查一下光缆有没有破损,熔接机是不是状态良好,各种工具是不是都在手边。
要是到时候缺这少那的,那不就抓瞎啦?还有啊,熔接的环境也很重要呢。
别在那脏兮兮、乱糟糟的地方干活,那多影响心情和质量啊!找个干净、整洁的地儿,让自己能舒舒服服地操作。
开始熔接啦!这时候可别着急,要稳住心神。
就像绣花一样,得细致入微。
把光缆的外皮剥开,就像给它脱件衣服,可得小心别弄伤了里面的纤芯。
然后把纤芯对齐,这可不能马虎,要是对歪了,那后面就全白费啦!熔接机启动,那“滋滋”的声音就像是在演奏一曲科技之歌。
看着纤芯在高温下融合在一起,心里还真有点小激动呢!不过别光顾着激动,还得时刻注意着熔接的情况,要是有啥不对劲,赶紧停下调整。
熔接完了也别以为就大功告成了。
还得检查检查熔接的质量啊!看看有没有气泡、有没有偏芯,这可都关系到光缆的性能呢。
就好比盖房子,你不能光把房子盖起来就不管了,还得看看房子结不结实呀!咱再打个比方,这皮线光缆熔接就像做菜,每一步都得精心准备、用心操作,才能做出一道美味的佳肴。
要是哪一步出了差错,那这道菜可就不完美啦!总之呢,皮线光缆熔接可不是件简单的事儿,需要我们有耐心、细心和责任心。
只有这样,我们才能让信息的高速公路畅通无阻,让我们的生活更加便捷、美好。
所以啊,朋友们,在进行皮线光缆熔接的时候,可千万不能马虎大意哟!一定要认真对待每一个细节,让我们的熔接工作完美无缺!。
光缆施工技术要求及注意事项

光缆施工技术要求及注意事项一、光缆施工技术要求:1.纤维光缆的选择:根据工程的需求,选择适当的光缆类型和规格,确保能满足传输要求和环境条件。
2.光缆的保护:在施工过程中,需要对光缆进行保护,防止弯曲、折断等损坏,尤其是在拐角处、穿越管道或其他障碍物时,应采取适当的措施。
3.光缆的敷设:光缆敷设应符合规范要求,避免出现过度张力、拧曲、扭转等问题。
同时,敷设要维持一定的缆线水平度,保持光缆的整体质量。
4.光缆固定:光缆施工过程中需要进行固定,以防止光缆的滑动和外力挤压。
固定时应使用合适的夹具和固定件,同时要确保固定力均匀。
5.光缆的连接:光缆连接是施工的关键环节之一,连接的质量直接影响到整个光缆系统的传输质量。
连接时应按照正确的工艺,进行纤维剥离、清洁、对中和焊接等操作。
6.光缆的测试:施工完成后,需要进行光缆的测试,包括光缆长度、光损耗、承载能力等参数的测试。
测试结果应符合规范要求。
二、光缆施工注意事项:1.施工前需详细规划:在施工前,应进行详细规划,包括选择光缆线路、敷设路径、引入方式等。
规划过程中需考虑到施工的安全性和可行性,避免影响其他设施。
2.施工前需充分调研:施工前需对工地的环境和条件进行充分调研,并清理现场,消除施工障碍。
同时要了解地下管线等情况,以便合理选择敷设路径。
3.保证施工安全:施工过程中,应加强安全管理,做好施工现场的防护工作。
严禁在高温条件下施工,要确保作业人员的安全,防止因安全事故导致光缆损坏。
4.保持施工质量:施工过程中,要保持良好的工艺和施工质量,避免人为疏忽和施工错误,保证光缆的质量和传输性能。
5.施工记录和验收:施工过程中要做好施工记录,记录施工过程中的关键节点和操作。
施工完成后,需进行验收,确保光缆的质量符合规范要求。
6.预防光缆破坏:在施工过程中,要预防光缆的破坏,特别是外力引起的破坏。
严禁对光缆进行剧烈弯曲、过度拉力和剧烈震动等操作,避免损坏光缆的纤维。
总结:光缆施工是建设光纤通信网络的重要环节,要求施工人员掌握专业知识和技能,合理规划和设计光缆线路,严格按照规范要求进行施工操作。
皮线光缆施工注意事项

皮线光缆、同轴电缆及双绞线电缆施工注意事项
1、所有缆在安装放线过程中,均应严格注意各种缆的拉伸强度、
弯曲半径、避免缆被缠绕、扭转、损伤和踩踏。
2、皮线光缆和同轴电缆在放线过程中,应想办法让缆从卷入时的反方向放出,以防止线缆打扭;双绞线放线则从包装箱的放线孔洞中拉出线缆即可。
3、线缆的固定:线缆固定宜采用穿管、卡钉直接固定、架空挂钩等方式,但不管采用何种方式,均不得使线缆受到损伤。
卡钉直接固定的方式,严禁有钉钉到缆上的情况。
4、皮线光缆连接:在施工中,皮线光缆的连接宜采用熔接方式,以保证接入点有更小的衰减值。
在熔接时,应尽量在干净的环境中。
5、皮线光缆在敷设过程中,如发现可疑情况,应及时对光缆进行检查,确认光纤是否良好。
6、皮线光缆敷设完毕后应使用光源、光功率计对其进行测试,入户光缆段的光衰减值均应小于1.5dB
7、同轴电缆接头制作:同轴电缆现常用接头分为压紧式F头和防水头。
压紧式F头主要适用于编织屏蔽外导体电缆。
压紧式F头不防水,适合于放置在不被雨淋的地方。
防水接头则主要适用于铝带外导体电缆及接头位置设置在露天的场合。
8、接头在制作时,重点做好各部分的连接和密封,以保证各部分充分接触和可靠的防水性。
9、双绞线水晶头制作:按照568B的标准要求,水晶头卡片向下头向上时,双绞线从左到右依次色序为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
10、将色序排好,线弄整齐,剪平齐后塞入水晶头,用专用压线钳压紧即可。
光纤接入网工程中室外皮线光缆安装施工要点

光纤接入网工程中室外皮线光缆安装施工要点随着我国光缆接入的强劲发展势头,光纤接入已成为光通信领域中的焦点。
在光纤接入网项目建设与施工中,室外布放是最为繁琐的工序流程,本文详细阐述了光纤接入网工程中室外皮线光缆安装施工要点,以此来保障光缆布放及安装质量。
1.皮线光缆结构光缆外形有方形、圆形 2 种,皮线光缆结构具体如图1所示。
加强件要求采用 FRP 等非金属材料。
阻燃外护套可采用 PVC 或 LSZH 材料。
图 1 皮线光缆结构2.室外皮线光缆安装施工要点2.1施工现场的注意事项(1)施工中光缆不可出现过度弯曲(弯曲半径不得小于行业规定);(2)架空光缆避免与树木及其他设施摩擦,遇风雨天晃动造成光缆损伤,在强风影响下自激产生固有频率;(3)避免拖地或与其他锐硬物摩擦损伤光缆外皮和光纤;(4)严禁强行牵引,以防光缆压扁损伤或扭曲损伤,不要使光缆扭曲变形,不要超过光缆最大拉伸力,施工中光缆走线不可走90度直角,不要随意弯折挤压光缆等都会造成光纤受损影响通讯信号;(5)判定是否断纤:光源从A端接入B端,目测可看到红光晃动光影通透,则光缆良好;如目测不到红光晃动或光源微弱,则断纤或不良;(6)衰减大:应看看光缆有无扭曲,连接器插针体端面是否清洁或有无受到外力碰撞刮伤,连接适配器是否清洁或损坏等,都有可能造成衰减偏大通信不稳定;(7)如果施工环境恶劣,那么要注意避免灰尘,可携带连接器端面清洁工具对端面清洁;(8)陶瓷插芯有UPC、APC两种,在连接光纤时应相同型号对接。
(9)施工人员要正确使用蝶形光缆,不允许随意抛、丢、挤压、扭曲光缆,不要超过线缆最大的拉伸力,头部及分支处没有钢丝保护位置,严禁大力拖拽,以免造成光缆损坏。
2.2光缆在放线盘上的安装要点首先,做好准备工作:将旋钮从放线盘上拧下,将挡片和旋钮放置在放线盘一侧,将放线盘平放在桌面上。
其次,放置光缆。
先将光缆的绑带去除,将光缆的外圈线头和内圈线头从线缆中拉出,使光缆处于可以放线的自由状态,光缆线头不能有穿插和叠压。
光缆施工技术要求及注意事项

光缆施工技术要求及注意事项是指在光缆的安装过程中,需要遵循的技术要求和需要注意的事项。
下面将详细介绍光缆施工技术要求及注意事项。
一、光缆施工技术要求1. 施工前准备工作在施工前,需要进行充分的准备工作,包括规划光缆走向和敷设线路、选择合适的施工材料和设备、准备相应的施工方案等。
准备工作的充分与否将直接影响光缆施工的顺利进行。
2. 光缆保护在光缆敷设的过程中,需要采取一系列措施来保护光缆,以防止光缆被损坏。
例如,应避免与其他设备和材料接触,避免受到外力的撞击和压力,避免与湿度较高的环境接触等。
3. 光缆敷设光缆的敷设是光缆施工中的重要环节之一。
光缆的敷设应遵循一定的规则,例如,光缆应保持一定的弯曲半径,且不超过规定的限制值,光缆应尽量避免与其他电缆和管道共同敷设等。
4. 光缆连接、接续与测量光缆的连接、接续与测量是光缆施工中的关键环节。
在进行光缆的连接和接续时,应选择合适的连接方式,并确保接头的质量和稳定性。
在进行光缆的测量时,应使用专业的仪器设备,并按照规定的方法和标准进行测量。
5. 光缆标识和记录在光缆施工过程中,需要对光缆进行标识和记录,以便后续的维护和管理。
光缆的标识应清晰可见,并包括光缆的型号、长度、施工日期等信息。
二、光缆施工注意事项1. 安全注意事项在进行光缆施工过程中,需要注意安全。
例如,施工人员应佩戴安全帽、手套等防护用具,避免使用带电工具进行施工,注意防止触电和触伤等。
2. 环境注意事项在进行光缆施工时,需要注意环境。
例如,在光缆敷设过程中,应避免光缆与高温、潮湿、腐蚀等环境接触,以免影响光缆的性能和寿命。
3. 施工质量注意事项在进行光缆施工时,需要注意施工质量。
例如,光缆的敷设是否符合要求,光缆的连接和接续是否牢固可靠,光缆的测量是否准确等。
4. 管理注意事项在进行光缆施工时,需要注意管理。
例如,施工过程中需要有专人进行施工管理和监督,及时了解施工进展和质量情况。
同时,需要对光缆的记录和标识进行管理,以便后续的维护和管理。
光缆施工安全措施

光缆施工安全措施
光缆施工安全措施是保障施工人员身体安全和工程进度顺利推进的重要一环。
为此,我们需要采取以下措施:
1. 事先进行详细的施工计划和风险评估,确定施工过程中可能遇到的挑战和潜在风险,并采取相应防范措施。
2. 提前组织施工人员进行安全培训,确保每位施工人员了解光缆施工的安全操作规程,并具备相应的操作技能。
3. 在施工现场设立明显的安全警示标志和告示牌,引导施工人员注意安全事项和注意事项。
4. 施工人员必须佩戴必要的个人防护装备,如安全帽、防护眼镜、耳塞、手套等,以减少意外伤害的可能性。
5. 在施工现场设置安全防护网和临时围栏,确保周围的行人和车辆不会接触到施工区域,并防止材料和工具意外掉落。
6. 使用稳固的梯子和脚手架,并定期进行检查和维护,以确保其结构安全可靠。
7. 在施工现场设置专门的排水系统,避免积水和泥浆对施工人员造成滑倒和摔倒的危险。
8. 施工现场严禁吸烟、使用明火等火源,以防止意外火灾的发生。
9. 对施工现场的电气设备、机械设备和施工工具进行定期检查和维护,确保其安全可靠。
10. 定期进行安全巡检和安全教育,加强员工的安全意识和安全知识,及时纠正不安全行为。
通过严格遵守光缆施工的安全措施,我们能够最大程度地降低施工过程中可能发生的事故和意外,确保施工工程的安全进行和顺利完工。
光缆施工安全

光缆施工安全光缆施工的安全注意事项1. 施工区域清理:在光缆施工前,必须清理施工区域,移除任何可能引起跌倒或绊倒的障碍物,确保施工现场的整洁和安全。
2. 草地或土壤保护:在光缆敷设过程中,应尽量减少对草地或土壤的破坏。
特别是在施工车辆或机械设备行驶时,应避免在草地上或软土地面上过度行驶,以防止沉陷或压实导致地面塌陷。
3. 施工区域标识:在光缆施工现场周围,应设置明显的标识牌或警示标志,以提醒周围人员注意施工活动。
这有助于减少意外事件的发生,并保护人员的安全。
4. 使用个人防护装备:在进行光缆施工时,务必佩戴适当的个人防护装备,包括安全帽、安全鞋、防护手套和护目镜等。
这些装备可减轻受伤的风险,并保护施工人员免受可能的危害。
5. 电力安全:在进行光缆施工时,必须了解和遵守相关的电力安全规定。
确保施工场地周围的电力设备或电线不会对施工人员造成任何危险,并采取必要的措施来防止触电事故的发生。
6. 施工工具使用:在光缆施工过程中,应正确使用和维护施工工具。
定期检查工具的状态和功能,并确保其安全有效地使用。
使用不良或损坏的工具可能会造成施工过程中的意外伤害。
7. 交通路线规划:在进行光缆施工时,必须对施工车辆和机械设备的行驶路线进行规划,并确保施工区域与交通路线分离。
这将有助于减少交通事故的发生,并保持施工现场的安全。
8. 紧急救援预案:在光缆施工现场,应制定并实施紧急救援预案。
对施工人员提供必要的急救培训,并确保紧急救援设备和联系方式的可用性。
这将有助于及时应对任何可能发生的突发情况,并提供必要的援助。
总之,光缆施工安全至关重要。
施工组织应严格遵守相关安全规定,并采取必要的措施来确保施工人员和周围环境的安全。
皮线光纤操作规程(3篇)

第1篇一、操作准备1. 确保施工现场安全,符合国家相关安全规定。
2. 检查工具、设备是否齐全,包括:光纤剥皮器、光纤切割刀、光纤熔接机、光纤测试仪、连接器、尾纤、光纤剥皮刀、光纤清洗纸等。
3. 熟悉操作规程,确保操作人员具备一定的光纤操作技能。
二、施工流程1. 光纤剥皮(1)将光纤剥皮器固定在光纤上,确保剥皮器与光纤垂直。
(2)启动剥皮器,使剥皮刀沿着光纤轴向切割,直至光纤露出所需长度。
(3)取出光纤,用光纤清洗纸擦拭光纤表面,确保无灰尘、油污等杂质。
2. 光纤切割(1)将光纤切割刀固定在光纤上,确保切割刀与光纤垂直。
(2)启动切割刀,使切割刀沿着光纤轴向切割,直至光纤露出所需长度。
(3)取出光纤,用光纤清洗纸擦拭光纤表面。
3. 光纤熔接(1)将两根光纤分别插入熔接机,确保光纤端面与熔接机内部对齐。
(2)启动熔接机,使光纤端面熔接。
(3)检查熔接质量,确保光纤熔接良好。
4. 光纤连接(1)将连接器插入熔接好的光纤端面。
(2)旋转连接器,确保连接器与光纤端面紧密贴合。
(3)用光纤剥皮器剥去连接器外露的光纤部分。
(4)用光纤清洗纸擦拭光纤表面。
(5)将连接器与另一根光纤连接,重复步骤(1)至(4)。
5. 光纤测试(1)使用光纤测试仪对连接好的光纤进行测试,确保光纤连接质量。
(2)如测试不合格,需重新熔接或更换光纤。
三、注意事项1. 操作过程中,严禁触摸光纤端面,以免污染。
2. 光纤切割、熔接过程中,注意防火、防爆。
3. 光纤连接过程中,确保连接器与光纤端面紧密贴合,避免松动。
4. 光纤测试过程中,确保测试仪与光纤连接良好。
5. 操作完成后,对施工现场进行清理,确保无安全隐患。
四、验收标准1. 光纤连接质量良好,无松动、断裂现象。
2. 光纤测试结果符合设计要求,无光衰、衰减等现象。
3. 施工现场整洁,无安全隐患。
4. 施工记录完整,操作人员签名。
本规程适用于皮线光纤的施工操作,具体操作过程中,可根据实际情况进行调整。
皮线光缆在不同场景下布放技术要求(一)

皮线光缆在不同场景下布放技术要求(一)场景一:农村民宅(偏远山区的平房)偏远农村、山区区域,人口稀少,民宅以点分布,且民宅之间距离较大。
皮线光缆敷设多以架空结合沿建筑物外墙、室外钉固方式为主。
1.皮线光缆架空敷设时,采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上。
分离室外皮线光缆的吊线,并将吊线扎缚在S固定件上,然后拉挂在紧箍拉钩上,当需敷设的皮线光缆长度超过100米时,宜选择从中间点位置开始布放。
用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。
皮线光缆在敷设时,应将皮线光缆的钢绞线适当收紧承受拉力,拉伸力不应超过皮线光缆的额定拉伸力值N,并按要求固定钢绞线牢固。
2. 皮线光缆在沿建筑物外墙钉固敷设时,采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上,分离室外皮线光缆的吊线,并将吊线扎缚在S固定件上,然后拉挂在C型拉钩上,用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
钉固室外皮线光缆应采用螺钉扣。
在墙角的弯角处,皮线光缆需留有一定的弧度,从而保证皮线光缆的弯曲半径,并用套管进行保护。
严禁将皮线光缆贴住墙面沿直角弯转弯。
3. 皮线光缆在沿建筑物外墙面隔电子架设时,室外皮线光缆吊线扎缚在三沟隔电子上:室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线自缠绕隔电子2圈后用单股铜包钢扎线从光缆吊线入沟的反侧折回,分别从光缆吊线的上、下方穿过,用扎线将吊线紧缠3圈,将扎线拉紧至沟背面交叉折回后继续用扎线将吊线紧缠5圈共8圈后将余线剪除即可,皮缆余弯用卡钉加以固定。
室外皮线光缆吊线在三沟隔电子处终结:室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线放入沟内折回后用单股铜包钢扎线将光缆吊线另缠10圈后对绞3花再另缠5圈后对绞3花即可,引入光缆用螺钉扣固定。
室外皮线光缆敷设在杆路终结处示意图室外皮线光缆敷设在杆路终结处现场图片室外皮线光缆敷设在杆路中间处示意图室外皮线光缆敷设在建筑物外墙处示意图室外皮线光缆吊线扎缚在三沟隔电子上室外皮线光缆吊线在三沟隔电子处终结场景二:农村民宅(普通平房、自建房)农村民宅分布较为集中,住宅建筑多以平房、自建房为主,分布呈不规则性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
皮线光缆、同轴电缆及双绞线电缆施工注意事项
1、所有缆在安装放线过程中,均应严格注意各种缆的拉伸强度、
弯曲半径、避免缆被缠绕、扭转、损伤和踩踏。
2、皮线光缆和同轴电缆在放线过程中,应想办法让缆从卷入时的反方向放出,以防止线缆打扭;双绞线放线则从包装箱的放线孔洞中拉出线缆即可。
3、线缆的固定:线缆固定宜采用穿管、卡钉直接固定、架空挂钩等方式,但不管采用何种方式,均不得使线缆受到损伤。
卡钉直接固定的方式,严禁有钉钉到缆上的情况。
4、皮线光缆连接:在施工中,皮线光缆的连接宜采用熔接方式,以保证接入点有更小的衰减值。
在熔接时,应尽量在干净的环境中。
5、皮线光缆在敷设过程中,如发现可疑情况,应及时对光缆进行检查,确认光纤是否良好。
6、皮线光缆敷设完毕后应使用光源、光功率计对其进行测试,入户光缆段的光衰减值均应小于1.5dB
7、同轴电缆接头制作:同轴电缆现常用接头分为压紧式F头和防水头。
压紧式F头主要适用于编织屏蔽外导体电缆。
压紧式F头不防水,适合于放置在不被雨淋的地方。
防水接头则主要适用于铝带外导体电缆及接头位置设置在露天的场合。
8、接头在制作时,重点做好各部分的连接和密封,以保证各部分充分接触和可靠的防水性。
9、双绞线水晶头制作:按照568B的标准要求,水晶头卡片向下头向上时,双绞线从左到右依次色序为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
10、将色序排好,线弄整齐,剪平齐后塞入水晶头,用专用压线钳压紧即可。
