单按钮启动停止方法

合集下载

启动停止按钮的接法

启动停止按钮的接法以启动停止按钮的接法为标题，本文将介绍启动停止按钮的接法及其应用场景。

启动停止按钮是一种常见的电气元件，用于控制电路的开关。

它通常由两个按钮组成，一个用于启动电路，另一个用于停止电路。

在工业自动化控制系统中，启动停止按钮被广泛应用于各种设备的控制中，如电机、泵、风扇等。

启动停止按钮的接法有多种，下面将介绍其中的两种常见接法。

一、单按钮控制接法单按钮控制接法是一种简单的启动停止按钮接法，它只需要一个按钮即可实现电路的启动和停止。

如图1所示，当按钮按下时，电路闭合，设备开始运行；当按钮再次按下时，电路断开，设备停止运行。

图1 单按钮控制接法单按钮控制接法适用于一些简单的设备控制，如小型电机、灯光等。

但是，它存在一个缺点，即当按钮意外断电或故障时，设备将无法停止运行，可能会造成安全事故。

二、双按钮控制接法双按钮控制接法是一种更为安全可靠的启动停止按钮接法，它需要两个按钮同时按下才能启动电路，任意一个按钮松开即可停止电路。

如图2所示，当按钮A和按钮B同时按下时，电路闭合，设备开始运行；当任意一个按钮松开时，电路断开，设备停止运行。

图2 双按钮控制接法双按钮控制接法适用于一些对安全性要求较高的设备控制，如大型电机、高压设备等。

它可以有效避免单按钮控制接法的安全隐患，保障设备和人员的安全。

除了以上两种常见的启动停止按钮接法，还有一些其他的接法，如带锁定功能的双按钮控制接法、带时间延迟功能的启动停止按钮接法等。

这些接法都有各自的应用场景，可以根据实际需求选择合适的接法。

启动停止按钮是一种常见的电气元件，它在工业自动化控制系统中有着广泛的应用。

不同的启动停止按钮接法适用于不同的设备控制场景，可以根据实际需求选择合适的接法。

在使用启动停止按钮时，还需要注意安全性，避免因操作不当或故障造成安全事故。

Danfoss变频器总结

Danfoss变频器总结FC300变频器总结（一）启动停止方式有这么几种：1 单点启动/停止：端子18=参数5-10数字输入【8】启动，端子27=参数5-12数字输入【2】惯性停车，这种情况下端子18和端子12[+24v]短接时，变频器处于启动状态，断开则停止，当然前提是数字输入是PNP输入，还要注意3-10预置参考值0的设定3-13参考值位置选择【0】联动到手/自动，变频器的运行频率与此有关！2 双点启动/停止：端子18=参数5-10数字输入【9】自锁启动，端子27=参数5-12数字输入【6】停止反逻辑，这种情况下端子18和端子12[+24v]之间为一自复位式按钮开点，当按钮按下超过2ms时间变频器处于启动状态，端子27和端子12处于一按钮常闭触点断开时则停止，当然前提是数字输入是PNP输入，还要注意3-10预置参考值0的设定3-13参考值位置选择【0】联动到手/自动，变频器的运行频率与此有关！（二）运行频率的来源※1 预置参考值的设定，主要是远程时，在不启用多段速的情况下，预置参考值0为默认启动参考，与其他变频器不怎么一样，注意！※2 频率来源于菜单的设定，可以通过菜单选择来改变频率的来源！多重菜单的设置举例：在电机运行期间，可以从菜单1切换到菜单2，首先在0-10有效设置中选择【9】多重菜单，依靠数字输入改变菜单位参数来选择菜单，数字输入设定中23和24分别对应菜单选择位0和菜单选择位1，设定数字输入端子为这两个菜单选择位，后通过改变高低电平来选择菜单，00对应菜单1，01对应菜单2，10对应菜单3，11对应菜单4，开始设置时，需要选择的菜单要一个一个得设置，然后运行！我们可以通过改变菜单，来改变变频器的运行方式，频率来源等。

3 通过预置参考值3-10，参考值来源1（3-15），参考值来源2（3-16）和参考值来源3（3-17）来取得电机运行频率，但是这4个值是相互叠加的，只能用其中一个，不能混合使用！参考值来源一般都有模拟输入端53，54等，设定方法如下：按模拟输入53举例，端子53的模拟输入设定包括6-10，6-11这两项是0-10V模拟设定，就是分别设定0V和10V对应的转速或频率，6-12，6-13是4-20MA模拟设定，另外还要进行拨码设置，s01和s02开关，注意ON/I=0-20MA,OFF/U=0-10V。

plc单按钮控制启停

适用场景有限：单按钮控制启停适用于简单的控制需求，对于复杂的工业自动化系统可能不够灵活。可靠性不足：单按钮控制启停的可靠性相对较低，容易受到外界干扰或人为误操作的影响。扩展性差：单按钮控制启停的扩展性较差，难以实现多设备或复杂系统的控制。维护困难：单按钮控制启停的维护相对复杂，需要专业人员进行故障排查和维修。
交通工具：在智能交通领域，PLC单按钮控制启停技术可以为车辆、轨道交通等交通工具提供更加稳定可靠的控制方案，提高交通工具的安全性和运行效率。
能源管理：随着环保意识的提高，能源管理成为重要的领域。PLC单按钮控制启停技术可以为能源管理提供更加智能化的解决方案，实现节能减排的目标。
未来发展方向与展望
单按钮控制启停的优势与局限性
优势分析
操作简便：单按钮控制启停，操作简单，方便快捷。安全性高：单按钮控制启停，可以避免误操作，提高设备运行的安全性。可靠性高：单按钮控制启停，可以减少设备的故障率，提高设备的可靠性。节能环保：单按钮控制启停，可以减少设备的能耗，降低环境污染。
局限性分析
智能化：实现自动化控制和远程监控，提高生产效率安全性：增强设备安全性能，保障操作人员安全节能环保：降低能耗，减少排放，实现绿色生产集成化：实现多设备集成控制，提高系统稳定性与可靠性
感谢您的观看
汇报人：
可持续性：随着环保意识的提高，未来的PLC将更加注重环保和可持续性，采用更加节能和环保的技术和材料。
应用领域拓展
工业自动化：随着工业4.0的推进，PLC单按钮控制启停技术将广泛应用于自动化生产线中，提高生产效率和设备可靠性。
智能家居：未来智能家居将更加注重人机交互和智能化控制，PLC单按钮控制启停技术可以为智能家居设备提供更加便捷和高效的控制方式。

风机启停操作规程

风机启停操作规程1. 介绍风机启停操作规程是为了保障风机的正常运行和操作人员的安全性而制定的，旨在规范风机的启动和停止过程，以确保系统的可靠性和稳定性。

本操作规程适用于所有风机的启停操作，包括单台风机和多台风机系统。

2. 责任人在风机启停操作过程中，以下责任人应承担相应的职责：•运维人员：负责执行风机的启停操作，确保按照规程进行操作。

•监控人员：负责监控风机启停操作过程中的数据，并在异常情况下采取相应的措施。

•管理人员：负责制定和评估操作规程，并监督操作人员的执行情况。

3. 启动操作流程风机启动操作的流程如下：1.确认风机周围的环境是否安全，并按照安全操作规程进行安全措施的执行。

2.检查风机各部件是否正常，包括但不限于电源、电机、传动系统、润滑系统等。

3.打开风机控制面板，并确认面板上的按钮和开关是否处于关闭状态。

4.按照操作步骤依次操作开关和按钮：首先按下总开关，然后依次按下电源开关、电机启动按钮。

在每次操作后，等待一段时间以确保系统响应正常。

5.监测风机启动过程中的各项指标，并根据指标的变化情况判断启动是否成功。

4. 停止操作流程风机停止操作的流程如下：1.检查风机的运行状态，确保停止操作不会对其他设备和人员造成危害。

2.打开风机控制面板，并确认面板上的按钮和开关是否处于打开状态。

3.按照操作步骤依次操作开关和按钮：首先按下总开关，然后依次按下电源断开开关、电机停止按钮。

在每次操作后，等待一段时间以确保系统响应正常。

4.监测风机停机过程中的各项指标，并根据指标的变化情况判断停机是否成功。

5. 异常情况的处理在风机的启动和停止操作过程中，可能会出现各种异常情况，例如电源故障、电机过载、传动系统异常等。

以下为常见的异常情况及其处理方法：•电源故障：立即停止操作，并检查电源线路和供电设备是否正常。

•电机过载：立即停止操作，并检查传动系统、润滑系统和负载情况。

•传动系统异常：立即停止操作，并检查传动系统的各个部件是否正常，并进行修理和维护。

基于S7-200 PLC的电动机单按钮启停控制

1．控制要求要求用1个控制按钮控制1台电动机的启动和停止。

第1次操作按钮电动机启动，第2次操作按钮电动机停车，第3次操作按钮电动机启动，如此循环。

2．任务分析 PLC在工作时采用顺序循环扫描的工作方式来执行主循环程序OB1及子程序中的用户程序，在一个扫描周期的开始CPU对所有的输入端子上的信号进行集中采集，并将采1．控制要求要求用1个控制按钮控制1台电动机的启动和停止。

第1次操作按钮电动机启动，第2次操作按钮电动机停车，第3次操作按钮电动机启动，如此循环。

2．任务分析PLC在工作时采用顺序循环扫描的工作方式来执行主循环程序OB1及子程序中的用户程序，在一个扫描周期的开始CPU对所有的输入端子上的信号进行集中采集，并将采集结果保存在过程映像输入寄存器(I)，在程序执行期间不再考虑输入端子上信号的变化，而程序执行过程中所产生的中间结果则直接保存在存储器(M)或过程映像输出寄存器(Q)中，并不立即送到输出端子，而只有在当前扫描周期结束前才将程序执行的最终结果集中送到输出端子，对输出端子进行刷新。

如果对这种扫描方式理解不清楚，在编程时就会出现意想不到的结果。

以电动机的单按钮启停控制为例，如果用如图3-11所示的逻辑来实现看起来似乎可行-但是，如果仔细分析会发现当按一次按钮时，首先扫描到第一个程序段，会使KM变为1-并写入过程映像输出寄存器；当扫描到第二个程序段时，由于KM的过程映像输出寄存器已经为1，所以又会使KM变为0，结果无论如何都无法启动电动机。

由于PLC循环扫描的工作特殊性，不能直接用简单的逻辑实现电动机的单按钮控制，必须考虑在同一扫描周期内是否会出现运行状态的多次切换。

3．实施方案[方案1]用边沿指令及异或逻辑实现首先根据控制按钮SB_1信号状态设置状态标志，使用上升沿检测指令，保证每按动一次控制按钮，状态标志F1的状态只在当前扫描周期内起作用。

然后用状态标志F1与电动机(KM)当前的状态进行逻辑异或运算，由于按动控制按钮当前周期内F1=1，用F1与KM 相异或，就可以实现对电动机状态的转换，如果直接用KM来代替F1，将无法实现要求的功能。

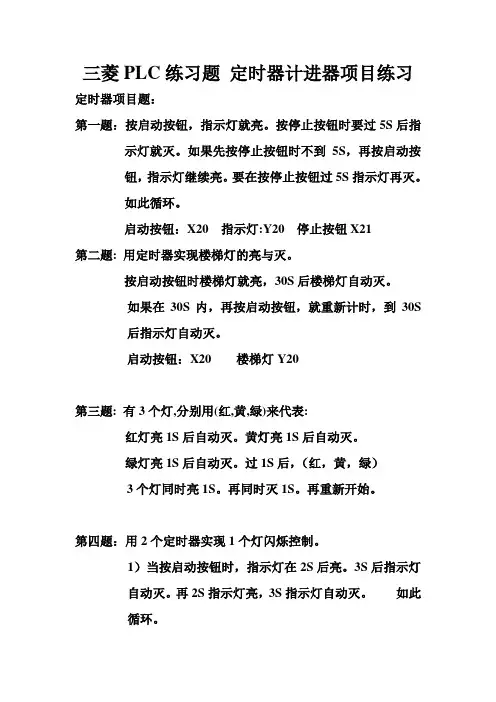

三菱PLC练习题资料
