主塔沉降监测内容主要为主塔在主梁悬臂 浇筑施工过程中出现的沉降，为立模标高提供 参考。
三、施工监控实施细则
2.施工监控现场监测方案
2.5主塔沉降监测—监测频次（斜拉桥）
三、施工监控实施细则
2.施工监控现场监测方案
2.6结构应力监测（斜拉桥）
400
横向应力测点 纵向应力测点
《公路工程质量检验评定标准》（JTG F80/1-2004）；
《公路桥涵地基与基础设计规范》（JTG D63-2007）； 《公路斜拉桥设计细则》(JTG/T D65-01-2007)； 相关图纸。
三、施工监控实施细则
1. 施工监控计算
2. 现场监控方案
3. 施工监控过程控制
4. 拟提交的成果
（2）大魁河主桥 大魁河主桥为跨径布置50+90+50m的连续刚构桥，上下行分幅布置，箱梁 顶面设3%单向横坡，采用等高度腹板，箱梁顶、底板平行。
一.工程概况
2 、主要工艺 （1）番中大桥
主梁0#、1#采用满堂支架施工； 主梁2#至28#节段挂蓝悬臂施工，由拉索和已浇段共同承担待浇段重量； 完成辅助墩体系转换 边跨现浇段及边跨合龙段施工； 中跨合拢段施工； 完成斜拉索索力调试
三、施工监控实施细则
2.施工监控现场监测方案
2.4塔顶偏位监测（斜拉桥）
塔顶偏位监测主要监测主塔顶平面偏位情 况，包括纵向位移和横向位移。在塔顶安装小 棱镜，用全站仪测量。
三、施工监控实施细则
2.施工监控现场监测方案
2.4塔顶偏位监测—监测频次（斜拉桥）
三、施工监控实施细则
2.施工监控现场监测方案
2.施工监控现场监测方案
2.12梁端转角位移监测（连续刚构）
斜拉桥施工阶段监测监控的内容及方法
斜拉桥施工阶段监测监控的内容及方法桥梁的建设是一项结构复杂,技术要求高的大型工程,随着科技的进步,桥梁的跨度、内部结构、施工的工艺愈来愈复杂和先进。
出于保证桥梁工程质量的目的，在施工过程的各个阶段都要进行监控。
而斜拉桥作为桥梁中的一项重要工程，对于施工的监测监控的要求就更加严格，内容也更加的具体。
一、施工监测监控的意义对于斜拉桥施工阶段的监测和监控是一项非常复杂的工作,主要由两方面构成:一是施工中数据的采集,也就是监测;二是对数据的整理和分析,就是监控。
监测功能主要是通过事先在高塔、梁和拉索这些工程部分上放置各种性能不同的传感器和测量仪器来完成数据的收集，其中包含工程的几何参量以及力学的参量。
监控功能则是要通过电子计算机,对获得的数据行进分析整理,进而得出下一阶段的工程施工参数。
工作人员在将两种结果进行整合分析，对于施工中出现的桥梁内力与外形的偏差进行矫正,保障工程的安全有效运行以及桥梁的外观美感.二、施工监测监控的组织管理构成施工阶段的监测与监控是一项集数据测量、数据计算、数据分析和决策于一体的综合性工作,在人员的组织上必须要完善合理，人员技术过硬，具有很强的工作经验和能力。
通常情况下,施工的监测监控组织都是由多名高级技术人员组成的,一般会有一个工程质量监测顾问组,人数大约在5人左右,其中要有教授级的高级技术工作指导,此外依据桥梁项目的施工内容,还应该组建施工监测监控的项目组。
此外,因为工程的工艺十分复杂、工程量庞大、人员众多,所以在组织施工监测监控组织的同时,还应该集合工程的高级技术人员就工程的管理、设计、施工和检测等工作进行协调指导。
三、施工阶段监测工作内容及方法1、监测监控的实施目的斜拉桥的施工有自己独特的结构特征,对于成桥线形有很高的要求，施工中每一个节点的坐标变化都会对桥梁的内力结构分配产生影响.如果出现桥线形偏离了设计值的问题，就会导致内力值与设计值不相符合。
此外,斜拉桥的主梁、索塔以及拉索之间的刚度存在很大差距,会受到来自拉索垂度、天气、温度、施工的临时负载、混凝土收缩等多种因素的干扰.在进行施工理论的计算时,虽然有很多办法可以计算出施工阶段的索力及桥体的变形,但是这仅仅是在理论上的计算结果，而实际上的结构变形却未必就能达到预期的效果。
斜拉桥施工阶段监测监控的内容和方法_文武松

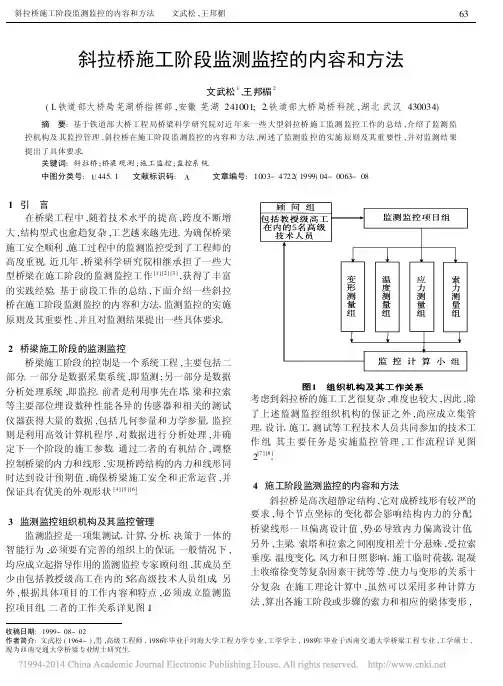

斜拉桥施工阶段监测监控的内容和方法文武松1,王邦楣2(1.铁道部大桥局芜湖桥指挥部,安徽芜湖241001; 2.铁道部大桥局桥科院,湖北武汉430034)摘 要:基于铁道部大桥工程局桥梁科学研究院对近年来一些大型斜拉桥施工监测监控工作的总结,介绍了监测监控机构及其监控管理,斜拉桥在施工阶段监测监控的内容和方法,阐述了监测监控的实施原则及其重要性,并对监测结果提出了具体要求。
关键词:斜拉桥;桥梁观测;施工监控;监控系统中图分类号:U 445.1 文献标识码:A 文章编号:1003-4722(1999)04-0063-08收稿日期:1999-08-02作者简介:文武松(1964-),男,高级工程师,1986年毕业于河海大学工程力学专业,工学学士,1989年毕业于西南交通大学桥梁工程专业,工学硕士,现为西南交通大学桥梁专业博士研究生。
1 引 言在桥梁工程中,随着技术水平的提高,跨度不断增大,结构型式也愈趋复杂,工艺越来越先进。
为确保桥梁施工安全顺利,施工过程中的监测监控受到了工程师的高度重视。
近几年,桥梁科学研究院相继承担了一些大型桥梁在施工阶段的监测监控工作[1][2][3],获得了丰富的实践经验。
基于前段工作的总结,下面介绍一些斜拉桥在施工阶段监测监控的内容和方法、监测监控的实施原则及其重要性,并且对监测结果提出一些具体要求。
2 桥梁施工阶段的监测监控桥梁施工阶段的控制是一个系统工程,主要包括二部分。
一部分是数据采集系统,即监测;另一部分是数据分析处理系统,即监控。
前者是利用事先在塔、梁和拉索等主要部位埋设数种性能各异的传感器和相关的测试仪器获得大量的数据,包括几何参量和力学参量。
监控则是利用高效计算机程序,对数据进行分析处理,并确定下一个阶段的施工参数。
通过二者的有机结合,调整控制桥梁的内力和线形,实现桥跨结构的内力和线形同时达到设计预期值,确保桥梁施工安全和正常运营,并保证具有优美的外观形状[4][5][6]。
大跨度斜拉桥的施工监控
大跨度斜拉桥的施工监控作者：张小欣来源：《科技创新导报》 2014年第7期张小欣（安徽省公路桥梁工程有限公司安徽合肥 230031）摘?要：该文通过某特大桥着重介绍大跨度斜拉桥施工过程中结构设计参数监测、几何状态监测、应力监测、动力监测、温度监测等方面的监控控制。
通过施工监控，跟踪施工过程并获取结构的真实状态，可以总体把握结构状态，确保结构施工安全。
关键词：大跨度斜拉桥施工监控中图分类号：U44文献标识码：A 文章编号：1674-098X(2014)03(a)-0111-021 工程概况某特大桥主桥部分采用75+130+75?m双塔单索面预应力砼矮塔斜拉桥，塔墩梁固结体系。
索塔高度22.5 m，主梁为预应力砼整体式箱梁，梁宽28 m，两侧悬臂均为4.5 m。
主桥共2个“T”构，每个“T”构15对块件，分块长度为4.0 m，支架现浇段长9.0 m，合拢段长2.0 m，块件重量为226～364 t。
全桥共设20对斜拉索，每个索塔设10对斜拉索。
2 施工方案首先进行0#块施工，拟采用支架一次性整体现浇。
0#块施工完成后即可同步进行索塔施工和挂篮拼装、预压。
悬浇块段采用挂篮悬浇施工工艺。
斜拉索采用整盘上桥面，桥面展索，人工穿索。
边跨和边跨合拢段采用支架现浇施工工艺，中跨合拢段采用吊篮进行合拢。
3 施工监控组织机构施工监控组织机构包括监控工作组、监控协调领导组、监控计算组。
(1）监控协调领导组为了更好地协调各方工作，成立大桥施工监控协调领导组，由建设、设计、施工、监理、监控单位组成，负责协调工作及决策，由项目总监任组长，其他单位负责人任成员。
每施工若干节段后召开一次例会，由监理单位组织，业主、监理、设计、施工单位负责人和有关专家参加，会议听取施工监控工作组和计算组的工作汇报，对施工中出现的问题给予纠正或协调解决。
在施工中出现问题时应由监控协调领导组召集紧急会议，及时提出处理办法。
(2）监控工作组常规的监控工作由监控工作组完成。
