光纤通信复习提纲
光纤通信期末复习提纲——光纤资料文档
光纤通信期末总复习一、总述题型：判断（15% ）（1.5×10）+选择（30%）（2.5×12）+简答计算（55%）（5~6题）考试范围（第一章～第十章），重点第五章、第六章、第七章，第四章自学（不考）要求：考试可以用中文答题，但是要熟悉英文专业术语（已经将常用专业术语做了整理，可在网络教学平台下载），平时每次作业一定要会做，期末总成绩=考试成绩×60%+实验成绩×20%+平时成绩（讨论+作业）×20% 二、第一章 光纤通信系统1、光通信所用波长（红外、可见、紫外），2、dB ，dBm 计算，光通信系统功率预算3、分清波长，频率，介质中波长，介质中的频率v fλ=4、基本光通信系统构成（框图），各个模块的功能 4、光子能量（以J 为单位，eV 为单位），会计算光线中的光子数5、光纤（光纤通信）优点与缺点 三、光学概要1、Snell 定律：计算纤芯包层上临界角，空气和纤芯入射面入射光锥大小2、数值孔径（NA ）定义，意义3、什么是光斑尺寸 四、 波动学基础 1、α与γ的换算Proof::dB km 10lgexp(2)1dB 110lgexp(2)km-220=108.685ln10 2.3026dB L L L km dB kmγααγγααααγα用表示的衰减值；：衰减系数：传输距离当时值就是；单位为=-==--=≈-2、带宽和谱宽的换算（频率范围和波长范围换算）12212112122ccf f f c f c thenf f f c f f λλλλλλλλλλλλλλλλ⎛⎫-∆=-=-= ⎪⎝⎭⎛⎫∆∆== ⎪⎝⎭∆∆∆∆⎛⎫∆=⇒∆=⇒=⎪⎝⎭3、色散，材料色散，波导色散定义，展宽计算，单位长度展宽计算Dispersion （色散）: Wavelength dependent propagation velocity. 传输速度随波长变化的特性称为色散Material Dispersion （材料色散）: Dispersion caused by the material.Waveguide Dispersion （波导色散）: Dispersion caused by the structure of thewaveguide.L L ττ∆∆⎡⎤⎛⎫= ⎪⎢⎥⎝⎭⎣⎦''n M L c τλλλ⎛⎫∆=-∆=-∆ ⎪⎝⎭4、光纤通信系统电带宽与光带宽关系5、谐振腔（F-P 腔），纵模概念1(1)222c m mc f f f m c mc c f Ln Ln Ln∆∆+=-+=-=2cc oo co c c of ff f ccλλλλλλ∆∆∆∆∆===7、平面边界上的反射，全反射临界角计算1212n n n n ρ-=+221212power reflected R power incidentR n n R n n ρ≡=⎛⎫-= ⎪+⎝⎭分界面上损耗计算什么是消逝场？发生全反射时低折射率材料中仍然有光能量 五、 光纤波导1、相对折射率与数值孔径：fractional refractive ；NUMERICAL APERTURE121n n n -∆=00sin NA n α== 单模光纤的NA 和多模光纤NA 通常哪个更大？光纤包层和纤芯折射率关系是怎样的？2、光纤损耗Losses may be classified as: AbsorptionScattering ： Rayleigh Scattering Geometric effects目前光纤损耗水平大致是多少？在什么波长？ 光纤三个透光窗口是什么，中心波长分别是多少3、归一化频率计算；V is called the normalized frequency or V parameter2a V NA πλ==归一化频率和光斑尺寸关系是什么？4、多模光纤模式数目计算对于阶跃折射率光纤，若V>1022V N =对于抛物线分布折射率光纤，若V>1024V N =5、单模传播条件2.405V =<aλ<2.4052aNAλπ<6、多模光纤中的畸变阶跃折射率：11211122()()n n n nn n L cn cn c τ-∆⎛⎫∆==∆≈ ⎪⎝⎭对于 GRIN 模式展宽近似表达式为:212n L c τ∆⎛⎫∆= ⎪⎝⎭可知多模阶跃折射率光纤中模式畸变一般情形下远大于GRIN 光纤这里大家需要记住的是模式失真不依赖于光源波长或者光源线宽. 因此总的脉冲展宽:τ∆=modal modal pulse spread τ∆=dispersion material and waveguide dispersive pulse spread τ∆=那么总的色散可计算如下()g M M L τλ⎛⎫∆=-+∆ ⎪⎝⎭由于色散导致的展宽和那几个因素有关？L 、D 、λ∆7、单模截止波长2.4052aNAλπ<=那么截止波长 (小于截止波长光纤将以多模形式传输) 为:c (2)2.612.405a NA a NA πλ==8、普通光纤中传输的光信号一般是非偏振的.六、光源和光放大器1、LED P-I 特性的斜率计算. 禁带宽度(能带间隙 bandgap)与辐射波长关系g i P W e η⎛⎫= ⎪⎝⎭P g W i η=2、量子效率定义，计算。
光纤通信系统复习提纲
光纤通信系统复习提纲PS ：红色不要求第一章 绪论 第五章 系统和其它1． 光纤通信系统基本构成（单波长系统（第一章）各部分功能），DWDM各部分要求（第五章）2． 光纤通信系统优缺点（第一章），频率间隔和波长间隔的转换（第一章），光纤通信容量的表示方法（BL ），各代光纤通信系统特点（第一章）3． NRZ 和RZ 格式（第一章和第三章一起看，会画眼图，其中66%占空比的也称为CS-RZ ），复用方式（第一章），调制方式：第一种分法：（第一章：IM （intensity modulation ，强度调制）（也叫OOK 或者ASK ）和PSK ）；第二种分法：模拟调制，数字调制；第三种分法：内调制、外调制。
频谱图（注意CS-RZ 没有载波分量）眼图4．光纤通信系统典型拓扑结构（广播和分配网（HUB和BUS拓扑结构）、局域网（BUS拓扑结构：Ethernet，Ring拓扑结构：FDDI(FiberDistribution Data interface)）注意：功率分配不要求。
5．光纤通信系统功率预算和上升时间预算6．光放大器的分类（3种），EDFA、波分复用器等重要器件，波长控制等关键技术会画示意图。
第二章光纤1．光纤基本参量计算：数值孔径（NA），归一化频率（V<2.405），模场半径（w：最大值1/e处的半径），相对折射率差delta，光纤的分类。
2．TE、TM、HE、EH、LP模下标之间的关系（下标分别表示什么，在图上要知道），什么是模式折射率，模式折射率满足的条件。
3．光纤损耗机理和作用效果（分类，掌握本征损耗两个，其中瑞利散射的特点和波长4次方成反比），损耗系数单位的转换0.2（dB/km）/4.343，光纤通信的三个工作窗口4．光纤色散（模间色散和模内色散，模间色散（多模阶跃和多模渐变）两个BL限制），色散单位的含义（常用ps/(nm*km）），群速度色散D（也叫模内色散=材料色散+波导色散，图要会画），色散位移光纤（G.653）（色散图+原因），偏振模色散，高阶色散，色散补偿光纤（DCF）实现色散补偿的原理（要求D1L1+D2L2=0，S1L1+S2L2=0），考虑D和S的BL限制（或色散大小T)5．色散致脉冲展宽：正色散、负色散、正常色散、反常色散的定义关系和脉冲速度随频率的关系：D>0时（反常色散区），频率高的速度快；反之，频率高的速度慢，知道这个即可。
光纤通信复习提纲解析
《光纤通信技术》复习提纲第一章概论小结一、名词概念1、光纤：光纤是传光的纤维波导或光导纤维的简称。
2、光纤通信：光纤通信是以光波作载波、以光纤为传输媒介的通信方式。
3、光纤通信系统：光纤通信系统是以光波作载波、以光纤为传输媒介的通信系统。
4、光纤通信：就是利用光纤来传输携带信息的光波以达到通信的目的。
5、色散：在光纤中，不同信号的各频率或各模式成份的传播速度不同，经过光纤传输一定距离后，不同成份之间出现时延差，从而引信号畸变。
二、光在电磁波谱中的位置三、光纤通信所用光波的波长范围光纤通信的波谱在1.67×1014Hz～3.75×1014Hz之间，即波长在0.8μm～1.8μm之间，属于红外波段，将0.8μm～0.9μm称为短波长，1.0μm～1.8μm称为长波长，2.0μm以上称为超长波长。
四、光纤通信中常用的低损耗窗口:810nm,1310nm,1550nm五、光纤通信的特点与电缆或微波等电通信方式相比，光纤通信的优点如下：(1)传输频带极宽，通信容量很大；(2)由于光纤衰减小，无中继设备，故传输距离远；(3)串扰小，信号传输质量高；(4)光纤抗电磁干扰，保密性好；(5)光纤尺寸小，重量轻，便于传输和铺设；(6)耐化学腐蚀；(7)光纤是石英玻璃拉制成形,原材料来源丰富，并节约了大量有色金属六：光纤结构: 光纤由纤芯、包层和涂覆层3部分组成七、光纤分类:若按传输模的数量分类可分为多模光纤和单模光纤若按传输波长分类可分为短波长光纤和长波长光纤若按套塑结构分类可分为紧套光纤和松套光纤全反射是光信号在光纤中传播的必要条件。
第二章小结一、名词概念1、阶跃型光纤:阶跃型光纤在纤芯和包层交界处的折射率呈阶梯形突变，纤芯的折射率n1和包层的折射率n2是均匀常数。
2、渐变型光纤：渐变型光纤纤芯的折射率nl随着半径的增加而按一定规律逐渐减少，到纤芯与包层交界处为包层折射率n2，纤芯的折射率不是均匀常数。

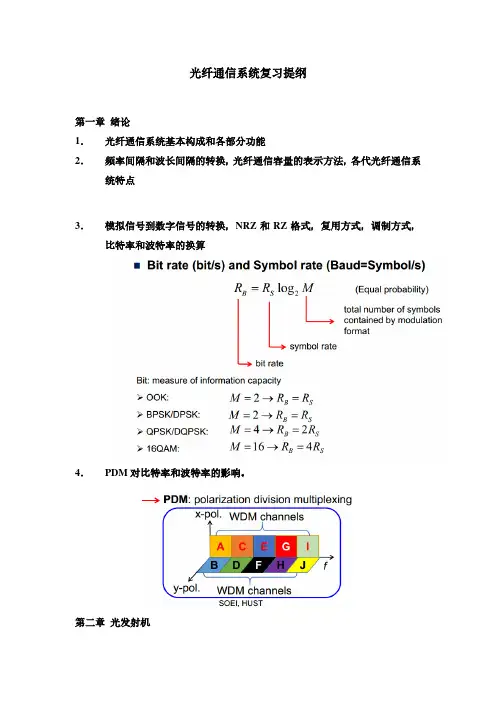

光纤通信技术总提纲资料
1 ∞ ������ ̃ (0, ������)exp[ ������2 (������21 ������1 + ������22 ������2 ) − ������������������] ������������ ������(������������ , ������) = ∫ ������ 2������ −∞ 2 ������21 ������1 + ������22 ������2 = 0
3．
光纤色散单位的含义，色散位移光纤，色散补偿光纤，偏振模色散，高阶 色散，色散补偿光纤实现色散补偿的原理
������ = −
2
D 为色散参数，单位为 ps/km*nm，代表波长间隔为 1nm 的光 波在光纤中传播 1km 后到达时间的延迟 偏振模色散： 光纤的正交偏振特性受到破坏， 出现双折射特性， 光脉冲激励了两个正交偏振分量，并以不同的群速度沿光纤传播，导 致光脉冲展宽 高阶色散：不能使所有波长的色散参数都为 0，D 的这种波长 相关性被称为高阶色散 色散补偿原理：不同的色散特性
1．
光纤通信系统对光源的要求，两个重要指标：光源线宽和阈值电流
2．
半导体发光的物理基础：三种跃迁过程，粒子数反转
正向偏置 PN 结 泵浦源一般是采取直接电注入的方法来实现，正向偏置的 PN 结导带和价 带的费米能级发生分离， 两准费米能级的差超过禁带宽度时就能实现粒子 数反转，光信号通过粒子数反转区域时就能实现放大 双异质结结构对半导体发光器件的性能改善， 双异质结结构能有效地将注入载流子和复合产生的光子限制在有源区， 因 而提高了载流子的注入效率，降低了激光器的阈值电流，实现了室温下连 续工作 非辐射复合及其危害
VCSEL
激光从垂直于结 平面的表面发射 出来的。由于 VCSEL 的谐振腔 极短， 它的纵模间 隔超过了增益带 宽， 极易实现单纵 模输出，有源区两边外延生长高反射率的 DBR 形成微腔结构
光纤通信系统复习提纲
1. 光纤通信概念，特点光纤通信是以光波作为信息载体，以光纤作为传输介质的一种通信方式。
特点：优点：1、频带宽，通信容量大。
2、损耗低，中继距离长。
3、抗电磁干扰能力强。
4、光泄露小，保密性好。
重量轻体积小。
5、原材料丰富，节约有色金属。
缺点：1、质地脆，不可弯曲太大，机械强度低。
2、光 纤接口需要一定的工具、设备和技术。
3、分路，耦合不灵活。
2. 光纤通信系统组成原理框图，每部分功能。
光发送机：将电发送机发送过来的电信号，转换成光信号码流。
光中继器：补偿光信号的幅度损耗，对畸变失真的信号波形进行整形，恢复光信号的形状。
光接收机：将从光纤传输过来的微弱光信号，经光电检测器，将其转换成电信号，并对电信号进行足够的放大，输出一个适合于定时判决的脉冲信号到判决电路使之能够正确的恢复出原始电信号，送给电接收机。
3. 光纤结构，规格，全反射原理，NA ，单模传输的条件，归一化频率，截止波长，SM 和MM 判断和特点，渐变型和阶跃型光纤，几何和温度特性，损耗(dB)特性，色散(ps)特性，ITU-T 规范的光纤。
结构：多层同轴圆柱体，从里到外依次是 纤芯、包层、涂覆层。
规格：单模光纤 ： 纤芯直径8-10μm多模光纤 ： 纤芯直径50μm 或者 62.5μm单模光纤和多模光纤的包层直径均为125μm全反射原理： 光从光密介质射向光疏介质时，当入射角超过某一角度C(临界角)时，折射光完全消失，只剩下反射光线的现象叫做全反射。
NA ： NA =sin θmax =2221n n -=n 1∆2单模传输的条件：光纤的工作波长λ>λ截止。
归一化频率 ：表征光纤中传播模式的数量。
截止波长 ：截止波长指的是,单模光纤通常存在某一波长,当所传输的光波长超过该波长时,光纤只能传播一种模式(基模)的光,而在该波长之下,光纤可传播多种模式(包含高阶模)的光。
SM 和MM 的判断和特点：能传播两种以上模式的光纤称为多模光纤渐变型和阶跃型光纤：阶跃型光纤：单包层光纤，纤芯和包层折射率都是均匀分布，折射率在纤芯和包层的界面上发生突变；渐变型光纤：单包层光纤，包层折射率均匀分布，纤芯折射率随着纤芯半径增加而减少，是非均匀连续变化的；几何特性：包括纤芯直径、包层直径、纤芯不圆度，与包层同心度等 温度特性：温度对光纤损耗的影响损耗特性：光纤传输的光能有一部分在光纤内部被吸收，有一部分可能辐射到光纤外，使得光能减少。
光纤通信期末考试复习提纲
光纤通信复习提纲题型:一、选择题，共15小题，总计30分二、填空题，共20空,总计20分三、简答题，共4小题,总计20分四、计算题，共3小题，总计30分一、选择题1.光纤通信是以（ A ）为载体，光纤为传输媒体的通信方式。
A。
光波 B。
电信号 C。
微波 D.卫星2。
要使光纤导光必须使（ B ）A.纤芯折射率小于包层折射率B.纤芯折射率大于包层折射率C.纤芯折射率是渐变的D.纤芯折射率是均匀的3。
（ D ）是把光信号变为电信号的器件A.激光器 B。
发光二极管 C.光源 D.光检测器4。
在系统光发射机的调制器前附加一个扰码器的作用是（ A ）A.保证传输的透明度B.控制长串“1"和“0”的出现C。
进行在线无码监测 D.解决基线漂移5.SDH传输网最基本的同步传送模块是STM-1，其信号速率为（ A ）kbit／s。
A.155520 B。
622080C.2488320D.99532806.掺铒光纤放大器（EDFA）的工作波长为（ B ）nm波段。
A。
1310 B.1550 C.1510 D.8507.发光二极管发出的光是非相干光,它的基本原理是（ B ）。
A.受激吸收 B。
自发辐射 C.受激辐射 D.自发吸收8.下列关于交叉连接设备与交换机的说法正确的是（ A )A.两者都能提供动态的通道连接B.两者输入输出都是单个用户话路C。
两者通道连接变动时间相同 D。
两者改变连接都由网管系统配置9。
下列不是WDM的主要优点是( D )A。
充分利用光纤的巨大资源 B.同时传输多种不同类型的信号C。
高度的组网灵活性，可靠性 D.采用数字同步技术不必进行码型调整10.下列要实现OTDM解决的关键技术中不包括( D ）A.全光解复用技术B.光时钟提取技术C.超短波脉冲光源D.匹配技术11。
下述有关光接收机灵敏度的表述不正确的是（ A ）A.光接收机灵敏度描述了光接收机的最高误码率B。
光接收机灵敏度描述了最低接收平均光功率C.光接收机灵敏度描述了每个光脉冲中最低接收光子能量D。
光纤通信知识点提纲.
光纤通信知识点提纲第一章知识点小结：1.什么是光纤通信？2、光纤通信和电通信的区别。
2.基本光纤通信系统的组成和各部分作用。
第二章知识点小结1、光能量在光纤中传输的必要条件（对光纤结构的要求）。
2、突变多模光纤数值孔径的概念及计算。
3、弱导波光纤的概念。
4、相对折射率指数差的定义及计算。
5、突变多模光纤的时间延迟。
6、渐变型多模光纤自聚焦效应的产生机理。
7、归一化频率的表达式。
8、突变光纤和平方律渐变光纤传输模数量的计算。
第三章知识点小结1、纤通信中常用的半导体激光器的种类。
2、半导体激光器的主要由哪三个部分组成？3、电子吸收或辐射光子所要满足的波尔条件。
4、什么是粒子数反转分布？5、理解半导体激光产生激光的机理和过程。
6、静态单纵模激光器。
7、半导体激光器的温度特性。
8、DFB激光器的优点。
9、LD与LED的主要区别10、常用光电检测器的种类。
11、光电二极管的工作原理。
12、PIN和APD的主要特点。
13、耦合器的功能。
14、光耦合器的结构种类。
15、什么是耦合比？16、什么是附加损耗？17、光隔离器的结构和工作原理。
第四章知识点小结1、数字光发射机的方框图。
2、光电延迟和张驰振荡。
3、激光器为什么要采用自动温度控4、数字光接收机的方框图。
5、光接收机对光检测器的要求。
6、什么是灵敏度？7、什么是误码和误码率？8、什么是动态范围？9、数字光纤通信读线路码型的要求。
10、数字光纤通信系统中常用的码型种类。
第五章知识点小结1、SDH的优点。
2、SDH传输网的主要组成设备。
3、SDH的帧结构（STM-1）。
4、SDH的复用原理。
5、三种误码率参数的概念。
6、可靠性及其表示方法。
7、损耗对中继距离限制的计算。
8、色散对中继距离限制的计算。
第七章点知识小结1、光放大器的种类2、掺铒光纤放大器的工作原理3、掺铒光纤放大器的构成方框图4、什么WDM？5、光交换技术的方式6、什么是光孤子？7、光孤子的产生机理8、相干光通信信号调制的方式9、相干光通信技术的优点。
光纤通信复习提纲
《光纤通信技术》复习提纲第一章概论小结一、名词概念1、光纤：光纤是传光的纤维波导或光导纤维的简称。
2、光纤通信：光纤通信是以光波作载波、以光纤为传输媒介的通信方式。
3、光纤通信系统：光纤通信系统是以光波作载波、以光纤为传输媒介的通信系统。
4、光纤通信：就是利用光纤来传输携带信息的光波以达到通信的目的。
5、色散：在光纤中，不同信号的各频率或各模式成份的传播速度不同，经过光纤传输一定距离后，不同成份之间出现时延差，从而引信号畸变。
二、光在电磁波谱中的位置三、光纤通信所用光波的波长范围光纤通信的波谱在1.67×1014Hz～3.75×1014Hz之间，即波长在0.8μm～1.8μm之间，属于红外波段，将0.8μm～0.9μm称为短波长，1.0μm～1.8μm称为长波长，2.0μm以上称为超长波长。
四、光纤通信中常用的低损耗窗口:810nm,1310nm,1550nm五、光纤通信的特点与电缆或微波等电通信方式相比，光纤通信的优点如下：(1)传输频带极宽，通信容量很大；(2)由于光纤衰减小，无中继设备，故传输距离远；(3)串扰小，信号传输质量高；(4)光纤抗电磁干扰，保密性好；(5)光纤尺寸小，重量轻，便于传输和铺设；(6)耐化学腐蚀；(7)光纤是石英玻璃拉制成形,原材料来源丰富，并节约了大量有色金属六：光纤结构: 光纤由纤芯、包层和涂覆层3部分组成七、光纤分类:若按传输模的数量分类可分为多模光纤和单模光纤若按传输波长分类可分为短波长光纤和长波长光纤若按套塑结构分类可分为紧套光纤和松套光纤全反射是光信号在光纤中传播的必要条件。
第二章小结一、名词概念1、阶跃型光纤:阶跃型光纤在纤芯和包层交界处的折射率呈阶梯形突变，纤芯的折射率n1和包层的折射率n2是均匀常数。
2、渐变型光纤：渐变型光纤纤芯的折射率nl随着半径的增加而按一定规律逐渐减少，到纤芯与包层交界处为包层折射率n2，纤芯的折射率不是均匀常数。
光纤通信复习重点
《光纤通信》课程复习提纲1.光纤通信的优点（1）. 容许频带很宽，传输容量很大(2). 损耗很小， 中继距离很长且误码率很小(3). 重量轻、 体积小(4). 抗电磁干扰性能好(5). 泄漏小， 保密性能好(6). 节约金属材料， 有利于资源合理使用2.光纤通信系统的基本组成(单向传输)3.光纤通信对光源的要求对光源的要求：输出光功率足够大，调制频率足够高，谱线宽度和光束发散角尽可能小，输出功率和波长稳定， 器件寿命长。
4.直接调制和间接调制直接调制是用电信号直接调制半导体激光器或发光二极管的驱动电流，使输出光随电信号变化而实现的。
这种方案技术简单， 成本较低，容易实现，但调制速率受激光器的频率特性所限制。
外调制是把激光的产生和调制分开，用独立的调制器调制激光器的输出光而实现的。
外调制的优点是调制速率高，缺点是技术复杂，成本较高，因此只有在大容量的波分复用和相干光通信系统中使用。
5.光接收机由光检测器、 放大器和相关电路组成光接收机由光检测器、 放大器和相关电路组成；光检测器是光接收机的核心。
光接收机最重要的特性参数是灵敏度。
灵敏度是衡量光接收机质量的综合指标，它反映接收机调整到最佳状态时， 接收微弱光信号的能力。
6.检测方式有直接检测和外差检测的区别。
检测方式有直接检测和外差检测两种。
直接检测是用检测器直接把光信号转换为电信号。
这种检测方式设备简单、 经济实用， 是当前光纤通信系统普遍采用的方式。
外差检测要设置一个本地振荡器和一个光混频器，使本地振荡光和光纤输出的信号光在混频器中产生差拍而输出中频光信号，再由光检测器把中频光信号转换为电信号。
外差检测方式的难点是需要频率非常稳定，相位和偏振方向可控制，谱线宽度很窄的单模激光源；优点是有很高的接收灵敏度。
7.灵敏度是衡量光接收机质量的综合指标，它反映接收机调整到最佳状态时， 接收微弱光信号的能力。
灵敏度主要取决于组成光接收机的光电二极管和放大器的噪声，并受传输速率、光发射机的参数和光纤线路的色散的影响，还与系统要求的误码率或信噪比有密切关系。
光纤传输复习提纲
第一章：概述1.1：光纤通信的定义：光纤通信是以光纤为传输介质，以光波为信息载体的通信方式。
光纤通信的三个低损耗窗口为850nm、1310nm、1550nm。
1.2：光纤通信的分类1、按传输信号的类型分，光纤通信可分为模拟光纤通信和数字光纤通信。
2、按调制方式分，光纤通信可分为直接强度调制（最常用）通信和外差调制通信。
目前光纤通信中最常采用的调制方式是直接强度调制。
3、按光纤的传输特性分（在给定的工作波长上能传导的模式），光纤通信可分为多模光纤通信系统和单模光纤通信系统。
第二章：光纤和光缆2.1 光纤的结构和分类光纤的结构多为同轴圆柱体，自内向外依次为纤芯、包层和涂覆层。
光纤的导光原理是基于光在纤芯和包层界面上的全反射。
按照光纤折射率在其横截面上的分布状态，光纤可分为阶跃型光纤和渐变型光纤；按照光纤传输模式的多少可分为多模光纤和单模光纤。
按照ITU-T的标准可分为G.652、 G.653等类型。
世界上目前铺设最多的单模光纤是G.651，G.652常规单模光纤。
掌握数值孔径NA、相对折射率差△的计算。
NA= n0sinθ0=sinθ0 = n1(2△)1/2 △≈(n1 - n2) / n12.2 光纤的损耗和色散损耗和色散是光纤最重要的传输特性。
1、损耗：光信号在光纤中传输时，其强度或功率会受到衰减的现象，称为光纤的损耗。
损耗对数字光纤通信系统的影响是：限制光纤传输系统的传输距离。
损耗用分贝（dB）表示；损耗产生的原因：吸收损耗、散射损耗和辐射损耗。
2、色散：光信号在光纤中传输时，由于光信号中不同频率成分和不同模式成分传输速度的不同而使光脉冲展宽的现象，称为光纤的色散。
色散会限制系统的传输距离和传输容量（或传输速率）。
光纤色散包括模式色散、材料色散和波导色散。
多模光纤中存在模式色散，单模光纤中存在模内色散。
常规单模光纤在1550nm处损耗最小,但色散最大；常规单模光纤在1310nm处损耗最大,但色散最小，色散基本为零。
光纤通信原理复习大纲
光纤通信原理复习大纲第一章1.什么叫光纤通信？光纤通信的发展大致分为哪几个阶段？以光为载波，光纤为传输媒介的通信叫光纤通信。
发展分为5个阶段：第一代：从基础研究到商业应用的开发时期 (1966~1979)；第二代：提高传输速率和增加传输距离为研究目标和大力推广应用的大发展时期 (上世纪80年代早期)；第三代：进一步提高传输速率和增加传输距离的时期 (上世纪80年代后期初90年代初)；第四代：以提高传输速率和增加传输距离为研究目标和大力推广应用的大发展时期 (上世纪90年代之后)；第五代：以光孤子脉冲为通信载体，以光时分复用技术（OTDM）和波分复用技术（WDM）联合复用为通信手段，以超大容量、超高速率为特征。
2.光纤通信的优缺点是什么？优点：（1）通信容量大：（2）损耗低、中继距离长；（3）抗干扰能力强；（4）传输误码率极低；（5）保密性强；（6）体积小、重量轻；缺点：（1）有些器件比较昂贵；（2）光纤的机械强度差；（3）不能传输电力；（4）光纤断裂后修复比较困难，需要专用工具；3.光纤通信系统有哪些部分组成？简述各部分的作用。
由发射机、接收机、光纤线路组成；发射机又分为光发射机和电发射机；光发射机的作用是：将输入电信号转化为光信号，并用耦合技术把光信号最大限度的注入到光纤线路。
电发射机的作用是：将信息源输出的基带电信号变换为适合在信道中传输的电信号。
接收机也分为光接收机和电接收机。
光接收机的作用：把光纤线路输出的产生畸变和衰减的微弱光信号还原为电信号；电接收机的作用：放大和完成与电发射机相反的的变换，包括码型反变换和多路分接；光纤线路：把来自于光发射机的光信号，已经可能小的畸变和衰减传输到光接收机。
第二章1.光纤通信为什么向长波长、单模光纤方向发展?由于单模光纤不存在模间色散，带宽大，可用于长途传输；又因为光纤的几何尺寸大小与传输光波长在同一数量级，故光纤通信要向长波长和单模光纤发展。
2.子午光线是指始终在包含中心轴线的平面上传播的光线。
光纤通信复习大纲
光纤通信复习大纲第1章光纤通信概述1、光纤通信系统模型2、光纤通信工作于近红外波段，波长范围：0.8μm—1.8μm，频率范围：167THz—375THz。
其中，光纤通信低损耗窗口：0.85μm、1.31μm 、1.55μm3、光纤通信的主要优点传输频带宽，通信容量大。
传输衰减小，传输距离长。
抗电磁干扰，传输质量好。
体积小、重量轻、便于施工。
原材料丰富，节约有色金属，有利于环保。
4、无源光器件：光纤连接器、光纤耦合器、光衰减器、光隔离器、光滤波器、波分复用器、光开关等。
第2章光纤通信的物理学基础1、光的本质光线按照直线传播、光具有波动性、光具有量子性光子能量：34, 6.6310h h J s ν-=⨯⋅2、光的吸收光强：0zI I eα-=，α为吸收系数，z为吸收层厚度。
3、光和物质的相互作用●自发辐射：发光二极管LED ，正偏，非相干光 ●受激辐射：半导体激光器LD ，正偏，相干光 ● 受激吸收：光电二极管PD ，反偏4、激光的形成●实现粒子数反转是产生激光的必要条件。
● 构成激光器的三个要素：激光工作物质、激励源、光学谐振腔。
5、反射/折射/全反射第3章 光纤1、光纤的种类●按传输模式：单模光纤(Single Mode Fiber)、多模光纤(Multi Mode Fiber)； ●按光纤材料：石英光纤、石英纤芯塑料包层光纤、塑料光纤等； ● 按折射率分布：阶跃型光纤(SIF)、渐变型光纤(GIF)。
2、光纤的导光原理● 相对折射率差：2212122112n n n n n n --∆=≈ ●数值孔径：表示光纤捕捉光射线能力的物理量max sin NA n φ===3、阶跃型光纤的波动光学理论●波常数：002k n n k n C ωπλ===●光纤的归一化频率：001V k k n ==●单模传输条件：0 2.405V <<● 大V 光纤导模数量：(SI ：22V GI ：24V ) 4、单模光纤(矢量模：11HE 、标量模：01LP )001 2.405V k k n =<5、光纤的损耗特性✹ 光纤损耗：吸收损耗、散射损耗、弯曲损耗✹ 光纤固有损耗：本征吸收损耗、瑞利散射(线性散射)损耗6、光纤的色散特性 模式色散波导色散模内色散材料色散441()()B B GHz ps ττ=∆∆ 多模光纤的模式色散：11212()SI Ln n n Ln c n c τ-∆=≈∆ 7．各种光纤G.652，G.653，G.654，G.655特点及使用场合。
光纤通信复习提纲
光纤通信复习提纲Chapter11. 为什么使用石英光纤的光纤通信系统工作波长只能选择850nm，1310nm，1550nm三种？答：光纤通信系统的传输容量取决于光纤特性和调制特性。
而现在的光纤通信系统使用的是Si O2为主要材料的光纤。
根据Si O2的损耗-波长特性曲线，850nm，1310nm，1550nm波长分别有一个低损耗区，而其他波长均处在高损耗区，所以光纤通信系统只能选择850nm，1310nm，1550nm三种波长。
2. 光纤通信系统的组成及各部分的主要功能。
答：组成：信息源电端机光发送机光纤线路光接收机电端机信息宿功能：光发送机：把输入的电信号转换成光信号，并将光信号最大限度地注入光纤线路。
光纤线路：光信号的传送煤质，可把来自发送机的光信号以尽可能小的衰减和脉冲展宽传送到接收机。
光接收机：把由发送机发送的、经光纤线路传输后的输出的已产生畸变和衰减的微弱光信号转换为电信号，并经放大、再生恢复为原来的电信号。
Chapter21. 什么是阶跃型光纤？渐变型光纤？单模光纤？多模光纤？答：（阶跃型光纤、渐变型光纤都是对多模光纤的一个描述）阶跃型光纤：光纤纤芯折射率呈均匀分布，入射进光纤传播的光线分为子午光线和倾射光线两种，进入纤芯的子午光线在纤芯内沿直线或折射传播。
模间时延大，带宽小，不满足高码传输。
渐变型光纤：渐变型光纤的纤芯折射率连续变化，故光线在纤芯内沿曲线传播。
模间时延小，带宽大。
单模光纤：如果V<2.405,则光纤只能容纳单模，则称这种光纤为单模光纤。
多模光纤：允许多个传导模通过。
2. 什么是光纤的损耗？包含哪些类型的损耗？答：1.光纤性能是有限制的，随着信道数据率和传输距离的增加，光纤不再是一个透明管道.由于损耗的存在，在光纤中传输的光信号，不管是模拟信号还是数字脉冲，其幅度都要减小。
光纤的损耗在很大程度上决定了系统的传输距离(中继距离)。
2.类型：光纤本身+光纤与光源的耦合+接口（材料吸收、瑞利散射、辐射损耗）3. 什么是光纤色散？有哪些色散？答：1. 在光纤中传输的光信号的不同频率成份或不同的模式分量以不同的速度传播，而引起的信号畸变，引起光脉冲展宽和码间串扰，最终影响通信距离和容量，这种现象称为光纤的色散或弥散。
光纤通信系统复习提纲
1. 光纤通信概念，特点光纤通信是以光波作为信息载体，以光纤作为传输介质的一种通信方式。
特点：优点：1、频带宽，通信容量大。
2、损耗低，中继距离长。
3、抗电磁干扰能力强。
4、光泄露小，保密性好。
重量轻体积小。
5、原材料丰富，节约有色金属。
缺点：1、质地脆，不可弯曲太大，机械强度低。
2、光 纤接口需要一定的工具、设备和技术。
3、分路，耦合不灵活。
2. 光纤通信系统组成原理框图，每部分功能。
光发送机：将电发送机发送过来的电信号，转换成光信号码流。
光中继器：补偿光信号的幅度损耗，对畸变失真的信号波形进行整形，恢复光信号的形状。
光接收机：将从光纤传输过来的微弱光信号，经光电检测器，将其转换成电信号，并对电信号进行足够的放大，输出一个适合于定时判决的脉冲信号到判决电路使之能够正确的恢复出原始电信号，送给电接收机。
3. 光纤结构，规格，全反射原理，NA ，单模传输的条件，归一化频率，截止波长，SM 和MM 判断和特点，渐变型和阶跃型光纤，几何和温度特性，损耗(dB)特性，色散(ps)特性，ITU-T 规范的光纤。
结构：多层同轴圆柱体，从里到外依次是 纤芯、包层、涂覆层。
规格：单模光纤 ： 纤芯直径8-10μm多模光纤 ： 纤芯直径50μm 或者 62.5μm单模光纤和多模光纤的包层直径均为125μm全反射原理： 光从光密介质射向光疏介质时，当入射角超过某一角度C(临界角)时，折射光完全消失，只剩下反射光线的现象叫做全反射。
NA ： NA =sin θmax =2221n n -=n 1∆2单模传输的条件：光纤的工作波长λ>λ截止。
归一化频率 ：表征光纤中传播模式的数量。
截止波长 ：截止波长指的是,单模光纤通常存在某一波长,当所传输的光波长超过该波长时,光纤只能传播一种模式(基模)的光,而在该波长之下,光纤可传播多种模式(包含高阶模)的光。
SM 和MM 的判断和特点：能传播两种以上模式的光纤称为多模光纤渐变型和阶跃型光纤：阶跃型光纤：单包层光纤，纤芯和包层折射率都是均匀分布，折射率在纤芯和包层的界面上发生突变；渐变型光纤：单包层光纤，包层折射率均匀分布，纤芯折射率随着纤芯半径增加而减少，是非均匀连续变化的；几何特性：包括纤芯直径、包层直径、纤芯不圆度，与包层同心度等 温度特性：温度对光纤损耗的影响损耗特性：光纤传输的光能有一部分在光纤内部被吸收，有一部分可能辐射到光纤外，使得光能减少。
光纤通信(第2版)刘增基复习提纲
第一章1.什么是光纤通信？光纤通信，是指利用光纤来传输光波信号的一种通信方式2.光纤通信和电通信的区别。
（1）电通信的载波是电波，光纤通信的载波是光波。
（2）电通信用电缆传输信号，光通信用光纤传输信号。
光缆具有比电缆更小的高频率传输损耗3.基本光纤通信系统的组成和各部分作用。
基本光纤传输系统由光发射机、光纤线路和光接收机三个部分组成1.光发射机功能：是把输入电信号转换为光信号，并用耦合技术把光信号最大限度地注入光纤线路。
核心：光源。
要求光源输出光功率足够大，调制频率足够高，谱线宽度和光束发散角尽可能小，输出功率和波长稳定，器件寿命长。
2. 光纤线路功能：把来自光发射机的光信号，以尽可能小的畸变(失真)和衰减传输到光接收机。
光纤线路由光纤、光纤接头和光纤连接器组成。
光纤线路的性能主要由缆内光纤的传输特性决定。
3. 光接收机功能：把从光纤线路输出、产生畸变和衰减的微弱光信号转换为电信号，并经放大和处理后恢复成发射前的电信号。
核心：光检测器。
对光检测器的要求是响应度高、噪声低和响应速度快。
光接收机把光信号转换为电信号的过程，是通过光检测器的检测实现的。
检测方式有直接检测和外差检测两种。
第二章1、光能量在光纤中传输的必要条件。
设折射率，纤芯为n1；包层为n2,则光能量在光纤中传输的必要条件是n1>n2。
2、突变多模光纤数值孔径的概念及计算。
1. 突变型多模光纤(全反射导光)(1)相对折射率指数差（纤芯和包层折射率分别为n1和n2）定义：2121212))((n n n n n +-= 弱导波光纤中n1和n2相差很少，则 n1+n2 =2 n1 2122212n n n -=∆有121/)(n n n -≈∆定义临界角θc 的正弦为数值孔径(Numerical Aperture, NA)。
根据定义和斯奈尔定律设Δ=0.01，n1=1.5，得到NA=0.21或θc=12.2°。
NA 表示光纤接收和传输光的能力。
光纤通信复习提纲
• 7、激光器LD的电光转换的效率计算？（按 定义计算）P54 • 8、光检测器的量子效率计算（按定义计算） P62复习题目3-15 • 9、光检测器响应度和量子效率的计算（公 式3.14）P62 复习题目3-17 • 10、APD 3dB带宽的计算（公式3.19）P63 复习题目3-16 • 11、利用APD的倍增因子g，计算输出光电 流（公式3.25）P65 复习题目3-16
第三章
• 1、通用光器件的分类？有源器件包括哪些？光无 源器件包括哪些？P48 • 2、光源的作用？常用的光源主要有哪些？半导体 激光机LD的工作原理？P48 • 3、何为粒子数目反转？P49 复习题目3-20 • 4、光和物质相互作用的方式有哪些？复习题目319 • 5、半导体激光器LD的发射波长计算？P53 复习题 目3-9 • 6、发光二级管LED的工作原理？P57
第七章
• 1、EDFA掺铒放大器工作原理？？第7章课 件 • 2、光弧子形成的原理？P168 • 3、采用哪种检测方式可以更充分利用光纤 带宽，增加传输的距离，提高接收机的灵 敏度？？P172
第八章
• 1、通信网发展的总趋势？？？P183 • 2、SDH传送网采用什么概念，方便了网络 的设计和管理？P184 • 3、SDH自上而下分为哪几层？P184 • 4、WDM光网络是如何对SDH网进行改进 的？P192 • 5、整个电信网可分为？？P199 • 6、在光纤的接入网中，哪一种新兴的光接 入网应运而生？？P206
第一章
1，关于光纤通信的历史中，光通信的研究从 低谷到重大的突破的转折点是？P2
2,光纤通信的优点是什么？P5-P7
3，基本光纤通信的组成是什么？P10-P11
第2章
• • • • • 1，光纤的结构？P14 2，相对折射率差Δ的计算P14复习题目2-17 3, 3中光纤的基本类型？P14-P15 4，数值孔径NA的计算p17 复习题目2-17 5，模式数目计算，（对于突变型光纤如何计 算？对于平方律渐变性光纤如何计算？） P25复习题目2-11
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SDH光通信系统
一、SONET和SDH的起源
北美 其它国家和地区 同步光网络(SONET) 同步数字系列(SDH)
二、 (SONET)信号帧结构
SONET的基本传送单元是STS-1帧。 传输速率，54.84Mb/s。
90字节
c
m表示： n表示：
(p47图2.18)
五、单模光纤 1、光纤的单模传输条件 0 V 2.405 在均匀折射光纤中，单模光纤只传输： 光纤的主模(基模)： 2、截止波长c
2an1 2 c 2.405
3、模场直径： 4、双折射： 知道物理意义，相关公式不要求 5、保偏光纤：
重点看书：p24-p28 line15 P31 line12-line17
3、产生光纤损耗的原因主要分为三种：
4、光纤通信中常用的三个低损耗窗口的中心波长 是： 最低损耗窗口的中心波长是在：
5、全波光纤是：
二、光纤的色散 1、光纤色散限制光纤通信的： 2、光纤色散分为： 3、对于材料、波导色散的色散系数：
d ( ) D d
表示:
[ps/(nm km)]
时延差：
p65-p67(色散的分类和概念，公式不要求) p74 (单模光纤色散的特点) p75line20-p77 课后习题：3.2-3.8，3.10，3.13-3.15(D为已知)
第4章 光通信器件 光源 一、三种跃迁过程(具体过程和作用) 1、自发辐射: 2、受激辐射：
3、受激吸收（共振吸收） 二、半导体的能带 2、N型半导体
1、本征半导体：
3、P型半导体
(基态，激发态，价带，禁带，导带，费密能级等)
三、PN结的能带结构 (耗尽区，自建电场，势垒，单向导电性等) 四、发光二极管的工作原理 五、发光二极管的结构 1、两种半导体材料 2、发光二极管的两种类型： 六、发光二极管的工作特性 1、P-I特性(图4.9) 量子效率： 电光转换效率: 2、LED的光谱特性 中心发射波长： 光谱宽度：
V2 M 2
5、多模光纤，模式色散引起的单位长度的最大时 延差为 (会推导) n
1
五、渐变光纤：结构和自聚焦性质 五、光纤中的传输模式 (一)矢量模 Ez 0 , H z 0 1、横电模TE0n
2、横磁模TM0n H z 0 , Ez 0 3、混合模EHmn和HEmn (二)标量模 (LPmn)
1 2 段开销 3 4 5 6 7 线路开销 8 9
3字节
87字节
通 道 开 销
用户业务净荷 (SPE)
STS-1帧结构
三、 155.520Mb/s(SDH)信号帧结构 SDH中最基本的模块信号是STM-1，其速率为 155.520Mb/s。
重点看书：p146-p148 p154-p155 p157-p162(噪声方面大的公式不要求) p165 P168-p170 课后习题：5.1-5.5，5.8
1、相对折射率差： -对于弱导光纤，有
n1 n 2 2n1 n1 n2
2 2
2、数值孔径(会推导)
NA n0 sin max n n
2 1
2 2
或
NA n n V：
V
2a
4、模式数量 ：
2 n12 n2 k0an1 2
十一、激光器的输出 1、纵模 谐振条件： 频率：
2nL q
qc 2nL
( q 1,2 ,3...)
相邻两纵模的频率间隔：
c 2nL
2
2nL
如何实现单模输出： 2、横模(p110图4.15)
十二、半导体激光器的工作特性 1、P-I特性(p112图4.18) 2、温度特性(p113图4.19) 温度升高时: LED和LD的比较(工作原理，结构，特性，优缺点 等)
光放大器 一、光发大器的作用：补偿光纤损耗 二、光放大器的种类 1、半导体光放大器 法布里-珀罗放大器 行波放大器 2、光纤放大器 非线性光纤放大器 光纤拉曼放大器 光纤布里渊放大器
掺杂光纤放大器
掺铒光纤放大器(EDFA) 掺镨光纤放大器
三、光放大器的原理
受激辐射或受激散射。 四、对放大器的要求 (3)低噪声系数 (1)高增益 (2)宽带宽
十、EDFA的主要性能指标 1. 增益频谱 2. 小信号增益和饱和特性 3. 放大器噪声 十一、EDFA的优点 三种放大器的比较(工作原理，工作波长，放大倍 数，增益带宽，噪声系数，偏振依赖性等)
光检测器 一、 PN结的光电效应： 二、 响应波长：
三、灵敏度（响应度）
四、量子效率
Ic Ri P
2、误码率
3、信噪比
4、动态范围(越大越好)
三、噪声 1、噪声源： (1)散弹噪声(量子噪声、暗电流噪声、漏电流噪声 和APD的过剩噪声) (2)热噪声 2、信噪比： 四、灵敏度 1、误码率
BER P (0) P (1 / 0) P (1) P (0 / 1)
2、量子极限灵敏度
系统设计 一、链路的功率预算
第一章 绪论
一、光纤之父：
二、 光纤通信的优点：
三、 光纤通信系统构成框图及各单元功能： 重点看书：p5-p10
第2章 光纤传输原理总结 2.1, 2.2不要求，阶跃光纤为重点 一、光纤的结构 二、光纤的分类 按纤芯剖面折射率的分布不同来分 :
按纤芯中传输模式的多少来分: 三、光纤中光射线的分类： 四、光纤的光学参数 (阶跃光纤) 2
光发送机 一、任务： 二、组成及各部分功能： 三、设计应满足的技术要求： 四、光源的调制 1、间接调制： 利用晶体的电光、磁光和声光效应等性质。 高速长距离光波系统中，采用间接调制。 2、直接调制(p148图5.2，5.3) (1)模拟信号的直接调制
(2)数字信号的直接调制
一、任务：
光接收机
二、组成及各部分功能(p154图5.12a) 对前置放大器的要求： 三、性能指标 1、灵敏度(越低越好)
T D L
0=1.31μm
色度色散为零的波长： 比特速率： 传输容量：BL 带宽：
0 .5 B T
0.44 B T
5、常用单模光纤： G.652 称为标准单模光纤 G.653 称为色散位移光纤 G.655称为非零色散光纤
每种的特点：
三、单模光纤的非线性特性 有哪些非线性特性? 重点看书：p60-p65
五、光放大器在光波系统中的应用
(1)在线放大器 (2)功率放大器
(3)前置放大器
(4)LAN放大器
六、半导体光放大器 (2)优、缺点 (1)应用 七、光纤拉曼放大器 (1)工作原理: (2)拉曼增益系数的特点： (3)性能及其应用 八、EDFA的基本结构(p121图4.27) 九、EDFA的工作原理 泵浦方式： 泵浦波长：
七、发光二极管的特点(p107) 八、半导体激光器的工作原理 九、半导体激光器的基本结构
十、激光产生的条件 1、激光产生的必要条件 2、激光产生的充分条件
dI ( x ) 1 dx I ( x )
g dI ( x ) dx 1 I( x )
g ( )th
1 2L
ln R1 R2
B(兆赫)，t(纳秒)
PDH光通信系统 一、PCM信号速率
二、群：将低速数据信号复合成高速数据流。 北美 64kb/s 1.544M/s 64kb/s 2.048Mb/s DS0 DS1 E0 E1
欧洲
三、PDH的帧结构(PCM30/32)
一帧(125ms)分成32个时隙(TS)
每个时隙(3.9ms)包含8比特 16帧为一个复帧(2ms)
P42 -P43
P50line23 –P53(复杂的公式不要求)
P31 –P43(公式推导，考试不要求，程度好的同学 尽量看) 课后习题：2.7-2.12，2.17-2.25
(涉及到GI光纤的计算不要求) 2.16，2.21图会看即可 2.24，2.25只要求第一问
第3章
光纤的传输特性
一、光纤的损耗 1、光纤损耗限制了光纤通信的： 光纤损耗的表示： (1)用dB/km作单位
Ic / e h Ri P / h e
五、PIN光电二极管的结构
六、雪崩光电二极管(APD)的结构
光无源器件 各种光无源器件的功能：
(光连接器、耦合器、波分复用器、衰减器、光开 关、光调制器、光隔离器) 重点看书：p97-p109
p112-p113 p118-p130
课后习题：4.1-4.16，(4.3，4.9(3)不要求)
10 Pout lg L Pin
(2)用dB作单位
(dB/km )
Pout 10 lg P in
(dB )
(3)用损耗系数表示 Pout
损耗系数的单位：cm-1 2、功率的另外一个单位：
Pin
e
L
功率(mW ) 功率(dBm ) 10 lg 1mW
发送机 c (TX )
PS
s
PR
连接器 熔接头
接收机 (RX ) L
A Ps PR 2αc Nα s α f L M
二、色散系统的上升时间预算
2 2 2 2 2 t sys t tx t mat t mod t rx
t mat D L
t mod 440 / BM 440 Lq / B1
