硬质合金刀具材料的研究现状与发展思路【深度解读】

硬质合金刀具材料的研究现状与发展思路【深度解读】

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！

更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

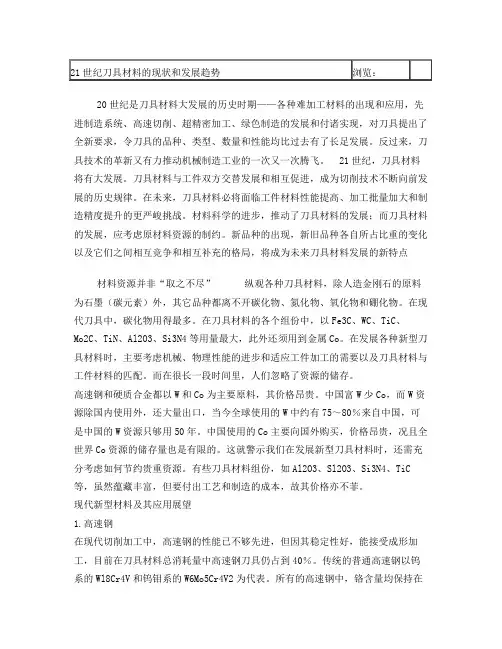

材料、结构和几何形状是决定刀具切削性能的三要素，其中刀具材料的性能起着关键性作用。国际生产工程学会(CIRP)在一项研究报告中指出：“由于刀具材料的改进，允许的切削速度每隔10年几乎提高一倍”。刀具材料已从20世纪初的高速钢、硬质合金发展到现在的高性能陶瓷、超硬材料等，耐热温度已由500——600℃提高到1200℃以上，允许切削速度已超过1000m/min，使切削加工生产率在不到100 年时间内提高了100多倍。因此可以说，刀具材料的发展历程实际上反映了切削加工技术的发展史。

常规刀具材料的基本性能

1) 高速钢

1898 年由美国机械工程师泰勒(F.W.Taylor)和冶金工程师怀特(M.White)发明的高速钢至今仍是一种常用刀具材料。高速钢是一种加

入了较多W、Mo、Cr、V等合金元素的高合金工具钢，其含碳量为0.7%——1.05%。高速钢具有较高耐热性，其切削温度可达600℃，与碳素工具钢及合金工具钢相比，其切削速度可成倍提高。高速钢具有良好的韧性和成形性，可用于制造几乎所有品种的刀具，如丝锥、麻花钻、齿轮刀具、拉刀、小直径铣刀等。但是，高速钢也存在耐磨性、耐热性较差等缺陷，已难以满足现代切削加工对刀具材料越来越高的要求；此外，高速钢材料中的一些主要元素(如钨)的储藏资源在世界范围内日渐枯竭，据估计其储量只够再开采使用40——60年，因此高速钢材料面临严峻的发展危机。

2) 陶瓷

与硬质合金相比，陶瓷材料具有更高的硬度、红硬性和耐磨性。因此，加工钢材时，陶瓷刀具的耐用度为硬质合金刀具的10——20倍，其红硬性比硬质合金高2——6倍，且化学稳定性、抗氧化能力等均优于硬质合金。陶瓷材料的缺点是脆性大、横向断裂强度低、承受冲击载荷能力差，这也是近几十年来人们不断对其进行改进的重点。

陶瓷刀具材料可分为三大类：①氧化铝基陶瓷。通常是在Al2O3基体材料中加入TiC、WC、ZiC、TaC、ZrO2等成分，经热压制成复合陶瓷刀具，其硬度可达93——95HRC，

为提高韧性，常添加少量Co、Ni等金属。②氮化硅基陶瓷。常用的氮化硅基陶瓷为

Si3N4+TiC+Co复合陶瓷，其韧性高于氧化铝基陶瓷，硬度则与之相当。③氮化硅—氧化铝复合陶瓷。又称为赛阿龙(Sialon)陶瓷，其化学成分为77%Si3N4+13%Al2O3，硬度可达1800HV，抗弯强度可达1.20GPa，最适合切削高温合金和铸铁。

3) 金属陶瓷

金属陶瓷与由WC构成的硬质合金不同，主要由陶瓷颗粒、TiC和TiN、粘结剂Ni、Co、Mo等构成。金属陶瓷的硬度和红硬性高于硬质合金，低于陶瓷材料；其横向断裂强度大于陶瓷材料，小于硬质合金；化学稳定性和抗氧化性好，耐剥离磨损，耐氧化和扩散，具有较低的粘结倾向和较高的刀刃强度。

金属陶瓷刀具的切削效率和工作寿命高于硬质合金、涂层硬质合金刀具，加工出的工件表面粗糙度小；由于金属陶瓷与钢的粘结性较低，因此用金属陶瓷刀具取代涂层硬质合金刀具加工钢制工件时，切屑形成较稳定，在自动化加工中不易发生长切屑缠绕现象，零件棱边基本无毛刺。金属陶瓷的缺点是抗热震性较差，易碎裂，因此使用范围有限。

4) 超硬材料

人造金刚石、立方氮化硼(CBN)等具有高硬度的材料统称为超硬材料。金刚石是世界上已知的最硬物质，并具有高导热性、高绝缘性、高

化学稳定性、高温半导体特性等多种优良性能，可用于铝、铜等有色金属及其合金的精密加工，特别适合加工非金属硬脆材料。1955年，美国GE公司采用高温高压法成功合成了人造金刚石，1966年又研制出人造聚晶金刚石复合片(PCD)，自此人造金刚石作为一类新型刀具材料得到迅速发展。但由于金刚石中的碳在高温下易与铁元素作用而迅速溶解，因此金刚石刀具不适合加工铁基合金，从而大大限制了金刚石在金属切削加工中的应用。

立方氮化硼(CBN)是硬度仅次于金刚石的超硬材料。虽然CBN的硬度低于金刚石，但其氧化温度高达1360℃，且与铁磁类材料具有较低的亲和性。因此，虽然目前CBN还是以烧结体形式进行制备，但仍是适合钢类材料切削、具有高耐磨性的优良刀具材料。由于CBN 具有高硬度、高热稳定性、高化学稳定性等优异性能，因此特别适合加工高硬度、高韧性的难加工金属材料。如采用CBN可转位刀片干式精车淬硬齿轮，每个齿轮的加工成本可降低60%；采用配装球形CBN刀片的立铣刀精铣大型硬质磨具，磨削时间可比传统工艺减少80%。CBN材料的不足之处是韧性较差的问题尚待解决。

5) 硬质合金

硬质合金由Schroter于1926年首先发明。经过几十年的不断发展，硬质合金刀具的硬度

已达98——93HRA，在1000℃的高温下仍具有较好的红硬性，其耐用度是高速钢刀具的几十倍。

硬质合金是由WC、TiC、TaC、NbC、VC等难熔金属碳化物以及作为粘结剂的铁族金属用粉末冶金方法制备而成。与高速钢相比，它具有较高的硬度、耐磨性和红硬性；与超硬材料相比，它具有较高的韧性。由于硬质合金具有良好的综合性能，因此在刀具行业得到了广泛应用，目前国外90%以上的车刀、55%以上的铣刀均采用硬质合金材料制造。

硬质合金牌号通常可分为三类：①YG类(WC-Co类)：该类硬质合金制造的刀具具有较好的韧性、耐磨性、导热性等，主要用于加工铸铁、有色金属和非金属。②YT类(WC-TiC-Co类)：由于材料中加入了TiC，使材料的硬度和耐磨性有所提高，但抗弯刚度有所降低。该类硬质合金具有高硬度和高耐热性，抗粘结、抗氧化能力较好，适用于加工钢材，切削时刀具磨损小，耐用度较高。③YW 类(WC-TiC-TaC-Co类)：在YT材料中加入TaC是为了提高刀具的强度、韧性和红硬性。该类硬质合金材料具有很高的高温硬度、高温强度和较强的抗氧化能力，特别适于加工各种高合金钢、耐热合金和各种合金铸铁。

虽然近年来各种新型刀具材料层出不穷，但在今后相当长一段时间内，硬质合金刀具仍将广泛应用于切削加工，因此需要研究开发新的材
