电力系统分析知识点
电力系统分析知识点总结
电力系统分析知识点总结电力系统分析是指对电力系统的结构、运行和控制进行全面分析和评估的过程。
它是电力系统规划、运维和经济运行的重要基础,也是电力工程师必备的知识和技能。
下面将从电力系统的建模、稳态分析、暂态分析和控制四个方面进行知识点总结。
一、电力系统建模:1. 节点模型:节点模型是电力系统建模的基础,节点是电力系统中的物理实体,可以是发电机、负荷、变压器等,节点模型的目的是描述节点的行为和响应。
2. 支路模型:支路模型是描述电力系统中支路的电气特性,例如电阻、电抗、电容等,支路模型主要用于描述节点之间的电压和电流关系。
3. 发电机模型:发电机模型是对发电机的建模,通常包括稳定模型、暂态模型、电压控制模型等,用于描述发电机的动态响应和控制策略。
4. 负荷模型:负荷模型用于描述电力系统中的负荷特性,例如负荷的功率、功率因数、电流波形等,负荷模型可以分为静态负荷模型和动态负荷模型。
二、电力系统稳态分析:1. 潮流计算:潮流计算是电力系统中最基本的稳态分析方法,用于计算系统中各节点的电压、电流和功率等参数,以评估系统的稳态性能和电力负荷分布情况。
2. 短路计算:短路计算是用于计算电力系统中短路电流和短路电流的传播路径,以评估电力设备和保护装置的保护性能。
3. 功率平衡计算:功率平衡计算用于计算电力系统中有功功率、无功功率和视在功率的平衡情况,以评估系统的功率稳定性和有效利用情况。
4. 稳定裕度计算:稳定裕度计算用于评估电力系统的稳定性能和能力,包括暂态稳定裕度和静态稳定裕度两方面的指标。
三、电力系统暂态分析:1. 短路分析:短路分析用于计算电力系统中瞬态短路电流和短路电流的传播路径,以评估电力设备和保护装置的瞬态性能和可靠性。
2. 过电压分析:过电压分析用于评估电力系统中的过电压情况,包括感应过电压、雷击过电压、瞬变过电压等,以制定过电压保护和控制策略。
3. 谐波分析:谐波分析用于分析电力系统中的谐波电流和谐波电压,以评估系统的谐波污染情况和对谐波的抑制措施。

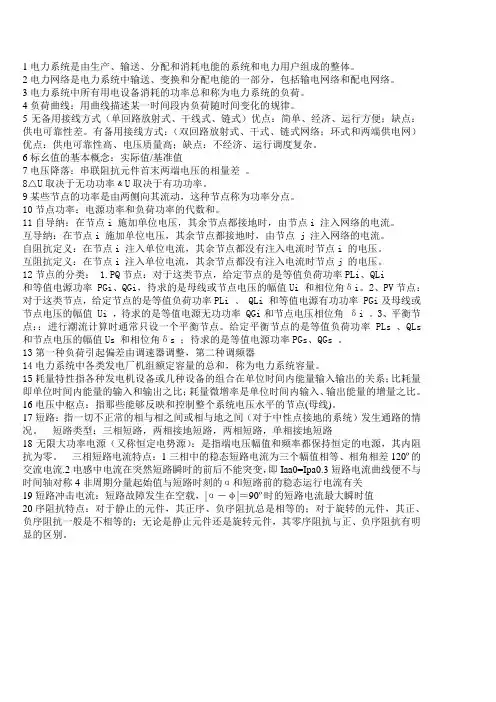

电力系统分析知识点
1电力系统是由生产、输送、分配和消耗电能的系统和电力用户组成的整体。
2电力网络是电力系统中输送、变换和分配电能的一部分,包括输电网络和配电网络。
3电力系统中所有用电设备消耗的功率总和称为电力系统的负荷。
4负荷曲线:用曲线描述某一时间段内负荷随时间变化的规律。
5无备用接线方式(单回路放射式、干线式、链式)优点:简单、经济、运行方便;缺点:供电可靠性差。
有备用接线方式:(双回路放射式、干式、链式网络;环式和两端供电网)优点:供电可靠性高、电压质量高;缺点:不经济、运行调度复杂。
6标幺值的基本概念:实际值/基准值7电压降落:串联阻抗元件首末两端电压的相量差。
8△U取决于无功功率﹠U取决于有功功率。
9某些节点的功率是由两侧向其流动,这种节点称为功率分点。
10节点功率:电源功率和负荷功率的代数和。
11自导纳:在节点i 施加单位电压,其余节点都接地时,由节点i 注入网络的电流。
互导纳:在节点i 施加单位电压,其余节点都接地时,由节点 j 注入网络的电流。
自阻抗定义:在节点i 注入单位电流,其余节点都没有注入电流时节点i 的电压。
互阻抗定义:在节点i 注入单位电流,其余节点都没有注入电流时节点j 的电压。
12节点的分类: 1.PQ节点:对于这类节点,给定节点的是等值负荷功率PLi、QLi和等值电源功率 PGi、QGi,待求的是母线或节点电压的幅值Ui 和相位角δi。
2、PV节点:对于这类节点,给定节点的是等值负荷功率PLi 、 QLi 和等值电源有功功率 PGi及母线或节点电压的幅值 Ui ,待求的是等值电源无功功率 QGi和节点电压相位角δi 。
3、平衡节点::进行潮流计算时通常只设一个平衡节点。
给定平衡节点的是等值负荷功率PLs 、QLs 和节点电压的幅值Us 和相位角δs ;待求的是等值电源功率PGs、QGs 。
13第一种负荷引起偏差由调速器调整,第二种调频器14电力系统中各类发电厂机组额定容量的总和,称为电力系统容量。
电力系统分析基础知识点总结上课讲义
电力系统分析基础知识点总结电力系统分析基础目录稳态部分一.电力系统的基本概念填空题简答题二.电力系统各元件的特征和数学模型填空题简答题三.简单电力网络的计算和分析填空题简答题四.复杂电力系统潮流的计算机算法简答题五.电力系统的有功功率和频率调整1.电力系统中有功功率的平衡2.电力系统中有功功率的最优分配3.电力系统的频率调整六.电力系统的无功功率和频率调整1.电力系统的无功功率平衡2.电力系统无功功率的最优分布3.电力系统的电压调整暂态部分一.短路的基本知识1.什么叫短路2.短路的类型3.短路产生的原因4.短路的危害5.电力系统故障的分类二.标幺制1.数学表达式2.基准值的选取3.基准值改变时标幺值的换算4.不同电压等级电网中各元件参数标幺值的计算三.无限大电源1.特点2.产生最大短路全电流的条件3.短路冲击电流im4.短路电流有效值Ich四.运算曲线法计算短路电流1.基本原理2.计算步骤3.转移阻抗4.计算电抗五.对称分量法1.正负零序分量2.对称量和不对称量之间的线性变换关系3. 电力系统主要元件的各序参数六.不对称故障的分析计算1.单相接地短路2.两相短路3.两相接地短路4.正序增广网络七.非故障处电流电压的计算1.电压分布规律2.对称分量经变压器后的相位变化稳态部分一一、填空题1、我国国家标准规定的额定电压有 3kv 、6kv、 10kv、 35kv 、110kv 、220kv 、330kv、 500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网:东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有:直接接地、不接地、经消弧线圈接地三种,其中直接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地,35kv及以下的系统中性点不接地。

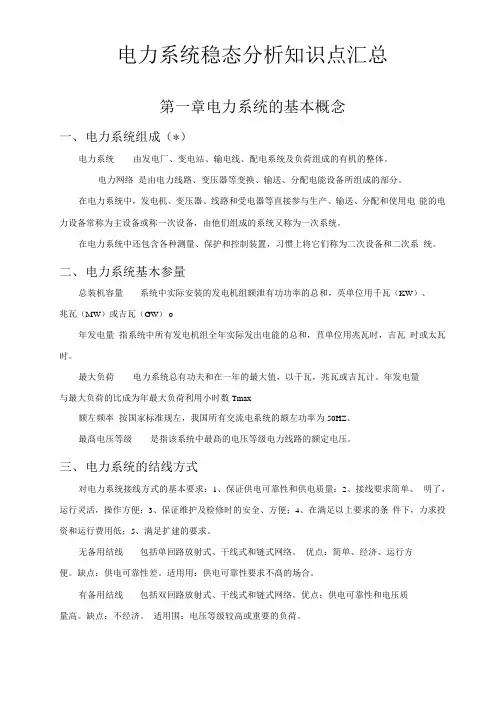

电力系统稳态分析知识点归纳
电力系统稳态分析知识点汇总第一章电力系统的基本概念一、电力系统组成(*)电力系统由发电厂、变电站、输电线、配电系统及负荷组成的有机的整体。
电力网络是由电力线路、变压器等变换、输送、分配电能设备所组成的部分。
在电力系统中,发电机、变压器、线路和受电器等直接参与生产、输送、分配和使用电能的电力设备常称为主设备或称一次设备,由他们组成的系统又称为一次系统。
在电力系统中还包含各种测量、保护和控制装置,习惯上将它们称为二次设备和二次系统。
二、电力系统基木参量总装机容量系统中实际安装的发电机组额泄有功功率的总和,英单位用千瓦(KW)、兆瓦(MW)或吉瓦(GW) o年发电量指系统中所有发电机组全年实际发出电能的总和,苴单位用兆瓦时,吉瓦时或太瓦时。
最大负荷电力系统总有功夫和在一年的最大值,以千瓦,兆瓦或吉瓦计。
年发电量与最大负荷的比成为年最大负荷利用小时数Tmax额左频率按国家标准规左,我国所有交流电系统的额左功率为50HZ。
最髙电压等级是指该系统中最髙的电压等级电力线路的额定电压。
三、电力系统的结线方式对电力系统接线方式的基本要求:1、保证供电可靠性和供电质量:2、接线要求简单、明了,运行灵活,操作方便;3、保证维护及检修时的安全、方便;4、在满足以上要求的条件下,力求投资和运行费用低;5、满足扩建的要求。
无备用结线包括单回路放射式、干线式和链式网络。
优点:简单、经济、运行方便。
缺点:供电可靠性差。
适用用:供电可靠性要求不髙的场合。
有备用结线包括双回路放射式、干线式和链式网络。
优点:供电可靠性和电压质量高。
缺点:不经济。
适用围:电压等级较高或重要的负荷。
四、电压等级及适用围(*)制左标准电压的依据:1、三相功率正比于线电压及线电流S=V3UI。
当输送功率一左时,输电电压越高,则输送电流越小,因而所用导线截面积越小。
2、电压越髙对绝缘的要求越高,杆塔、变压器、断路器的绝缘投资也越大。
因而对应于一立的输送功率与输送距离应有一最佳的输电电压、3、从设备制造的经济性以及运用时便于代换,必须规格化、系列化,且等级不宜过多。
电力系统分析知识点
电力系统:1. 电力系统中,发电厂在任何时刻发出的功率必须等于该时刻用电设备所需的功率、输送和分配环节中的功率损失之和。
2. 额定频率为50Hz ,正常运行允许的偏移为Hz 5.0~2.0±±。
供电频率的允许偏差规定,电网装机容量在3000MW 及以下为正负0.5Hz ,以上的为正负0.2Hz ,在电力系统非正常状态下,供电频率允许偏差可以超过Hz 0.1±。
用户供电电压允许偏移对于35kV 及以上电压等级为额定的%5±,对于10kV 及以下电压计为%7±,低压照明负荷:+5%~-10%,农村电网:%10~%5.7-+。
为保证电压质量,对电压正弦波形畸变率也有限制,波形畸变率是各次谐波有效值平方和的方根值对基波有效值的百分比,对于kV 10~6供电电压不超过4%,0.38kV 不超过5%。
线路平均额定电压一般高出线路额定电压的5%。
3. 中性点不接地系统,在发生单相接地故障时,单相接地的电容电流为正常运行时每相电容电流的三倍。
4. 一般是220kV 为2分裂,500kV 为4分裂,西北电网750kV 为6分裂,1000kV 为8分裂。
5. 电晕临界电压cr V 与两个因素有关,一个是相间距离,一个是导线半径r ,由于增大相间距离会增大杆塔距离,从而大大增加线路的造价,所以临界电压可以认为与导线半径成正比,所以增大导线半径是防止和减小电晕算好的有效方法。
对220kV 以下线路通常按避免电晕损耗的条件选择导线半径;对220kV 以上的线路,则考虑采用分裂导线来增大每相的等值半径。
6. 短线路通常指长度100km 以下的架空线路,可以不考虑导纳支路的影响(两横);中等长度线路通常指在100km~300km 之间的架空线路和长度不超过100km 的电缆线路,可以忽略分布参数的影响,用集中参数电路表示,用派型和T 型等值电路表示,为减小节点数多采用派型;长线路是指长度超过300km 的架空线路和长度超过100km 的电缆线路。
电气工程电力系统分析(知识点)
电气工程电力系统分析(知识点)电力系统是指由各种电力设备、电缆、输电线路等组成的系统,用来输送和分配电能。
电力系统分析是指对电力系统的各种性能指标和运行特征进行研究和分析,以便实现对电力系统的优化设计和操作。
一、电力系统的组成和基本概念1. 发电厂:负责将其他形式的能源转化为电能的场所,常见的有火力发电厂、水力发电厂、核电站等。
2. 变电站:用于将发电厂产生的高压电能转换为适用于输电和配电的低压电能。
3. 输电线路:将电能从发电厂输送到负荷中心的线路,包括高压输电线路和变压器。
4. 配电网:将输送至负荷中心的电能进行分配和供应的系统,包括变电站、配电变压器和配电线路等。
二、电力系统的故障与保护1. 短路故障:由于设备的损坏或外界原因造成两个相之间或两个相之间及地之间发生直接接触,导致电流增大,造成系统故障。
2. 过载故障:指电力系统中电流负荷超过设备额定负荷能力,导致设备过热、烧损或熔断。
3. 欠频故障:电力系统中发生负载过多或供电能力不足时,导致系统频率下降,造成供电不稳定或设备运行不正常。
4. 过电压故障:由于雷击、闪络、开路时切断恒定电压电路等原因导致电压突然上升,造成设备损害。
5. 保护装置:用于检测故障,并在故障发生时迅速切断电路,以保护电力系统设备和人员安全。
三、电力系统的负荷分析1. 负荷特性:电力系统负荷通常可分为恒定负荷、峰值负荷和间歇性负荷等不同类型,对系统的影响也不同,因此需要进行负荷特性分析。
2. 负荷预测:通过对历史负荷数据的统计和分析,结合一些影响因素,可以对未来负荷进行预测,以便电力系统的合理规划和运行。
3. 负荷平衡:保持电力系统的负荷平衡是系统运行的基本要求,通过合理的负荷调度和供需匹配,可以实现负荷平衡。
四、电力系统的稳态分析1. 稳态:指电力系统在给定的操作条件下,系统内各参数和变量的值保持稳定的状态。
2. 稳态计算:通过对电力系统中的各种网络参数和工作模式进行建模和仿真,可以得到系统各个节点的电压、电流和功率等稳态指标。
电力系统分析基础知识点总结
电力系统分析基础知识点总结电力系统分析是电力工程中重要的一部分,它涉及到电力系统的运行、规划和优化等方面。
本文将对电力系统分析的基础知识点进行总结,包括电力系统的组成、电力系统的稳态分析和暂态分析等内容。
一、电力系统的组成电力系统由发电厂、输电网和配电网组成。
发电厂负责将能源转换为电能,输电网负责将电能从发电厂输送到各个用电点,配电网负责将电能分配给最终用户。
1. 发电厂:发电厂根据能源的不同可以分为火力发电厂、水力发电厂、核能发电厂等。
发电厂的主要设备包括发电机、锅炉、汽轮机等。
2. 输电网:输电网主要由高压输电线路、变电站和配电站组成。
高压输电线路用于将电能从发电厂输送到各个变电站,变电站负责将电能从高压输电线路转换为适合分配的电压,配电站则将电能分配给最终用户。
3. 配电网:配电网主要由低压配电线路和变压器组成。
低压配电线路将电能从配电站输送到各个用户,变压器则负责将电能从高压转换为低压。
二、电力系统的稳态分析电力系统的稳态分析是指在电力系统运行稳定的情况下,对电力系统进行分析和计算。
稳态分析主要包括功率流分析、电压稳定分析和短路分析等。
1. 功率流分析:功率流分析是指在电力系统中计算各个节点的电压、功率和功率因数等参数的过程。
通过功率流分析可以确定电力系统中各个节点的电压稳定性和负荷分配情况。
2. 电压稳定分析:电压稳定分析是指在电力系统中计算各个节点的电压稳定性的过程。
电压稳定性是指电力系统中各个节点的电压是否能够保持在合理的范围内,不会出现过高或过低的情况。
3. 短路分析:短路分析是指在电力系统中计算短路电流和短路电压的过程。
短路电流是指在电力系统中发生短路故障时,电流的大小;短路电压是指在电力系统中发生短路故障时,电压的大小。
三、电力系统的暂态分析电力系统的暂态分析是指在电力系统发生突发故障或扰动时,对电力系统进行分析和计算。
暂态分析主要包括过电压分析、过电流分析和电力系统的稳定性分析等。
电力系统分析理论期末知识点总结
第一章绪论1、动力系统、电力系统、电力网的基本概念:电力系统的基本概念:发电厂中的发电机、升压和降压变电所、输电线路及电力用户组成的电气上相互连接的整体,称为电力系统。
它包括了生产、输送、分配和消费的全过程。
(狭义,实际为一次系统)为了保证一次系统的安全、可靠和经济运行,还需要各种信号系统及操作机构,实现对一次系统的监测、控制和保护,这也是电力系统不可缺少的组成部分,称为二次系统。
2、电力系统运行的基本要求:1)保证供电的可靠性:负荷分级。
2)保证良好的电能质量:电压:35kV以上±5%,10kV±7%;频率:±0.2Hz~±0.5Hz (视容量不同而不同);波形:三相电压不平衡度、谐波含量、波动和闪变;3)保证系统运行的经济性>4)满足节能与环保的要求安全>优质>经济3、日负何曲线和年负何曲线日负何曲线描述了一天24小时负何的变化情况,曲线的最大值称为日最大负荷(峰荷),曲线的最小值称为日最小负荷(谷荷),它是安排日发电计划和确定系统运行方式的重要依据。
年最大负荷曲线描述一年内每月(或每日)最大有功功率负何变化的情况,它是用来安排发电设备的检修计划,同时也为制定发电机组或发电厂的扩建或新建计划提供依据。
年持续负何曲线,按一年中系统负荷的数值大小及其持续小时数顺序排列绘制而成。
在安排发电计划和进行可靠性估算时用到。
4、电力系统的额定电压是如何定义的?电力系统中各元件的额定电压是如何确定的?电力系统的额定电压:能保证电气设备的正常运行,且具有最佳技术指标和经济指标的电压。
电力线路的额定电压和用电设备的额定电压相等,为网络的额定电压。
发电机的额定电压与网络的额定电压在同一等级时,发电机的额定电压规定比网络的额定电压高5%。
变压器一次绕组的作用相当于用电设备,其额定电压与网络的额定电压相等,但直接与发电机连接时,其额定电压则与发电机的额定电压相等。
(完整版)《电力系统分析》知识点总结
电力系统分析基础稳态部分一一、填空题1、我国国家标准规定的额定电压有3kv 、6kv、10kv、35kv 、110kv 、220kv 、330kv、500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网:东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有:直接接地、不接地、经消弧线圈接地三种,其中直接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地,35kv及以下的系统中性点不接地。
二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。
2、电力系统是指由发电机、各类变电所和输电线路以及电力用户组成的整体。
3、总装机容量是指电力系统中实际安装的发电机组额定百功功率的总和。
4、电能生产,输送,消费的特点:(1)电能与国民经济各个部门之间的关系都很密切(2)电能不能大量储存(3)生产,输送,消费电能各个环节所组成的统一整体不可分割(4)电能生产,输送,消费工况的改变十分迅速(5)对电能质量的要求颇为严格5、对电力系统运行的基本要求(1)保证可靠的持续供电(2)保证良好的电能质量(3)保证系统运行的经济性6、变压器额定电压的确定:变压器的一次侧额定电压应等于用电设备额定电压(直接和发电机相联的变压器一次侧额定电压应等于发电机的额定电压),二次侧额定电压应较线路额定电压高10%。
只有漏抗很小的、二次直接与用电设备相联的和电压特别高的变压器,其二次侧额定电压才可能较线路额定电压仅高5%。
7、所谓过补偿是指感性电流大于容性电流时的补偿方式,欠补偿正好相反,实践中,一般采用欠补偿。
二一、填空题1、按绝缘材料,电缆可分为纸绝缘、橡胶绝缘、塑料绝缘三种类型。
2、架空线路由导线、避雷线、杆塔、绝缘子和金具等构成。
电力系统分析基础知识点总结(第四版)分析
电⼒系统分析基础知识点总结(第四版)分析填空题1、输电线路的⽹络参数是指(电阻)、(电抗)、(电纳)、(电导)。
2、所谓“电压降落”是指输电线⾸端和末端电压的(相量)之差。
“电压偏移”是指输电线某点的实际电压和额定电压的(数值)的差。
3、由⽆限⼤的电源供电系统,发⽣三相短路时,其短路电流包含(强制/周期)分量和(⾃由/⾮周期)分量,短路电流的最⼤瞬时的值⼜叫(短路冲击电流),他出现在短路后约(半)个周波左右,当频率等于50HZ时,这个时间应为(0.01 )秒左右。
4、标么值是指(有名值/实际值)和(基准值)的⽐值。
5、所谓“短路”是指(电⼒系统正常运⾏情况以外的相与相之间或相与地之间的连接),在三相系统中短路的基本形式有(三相短路),(两相短路),(单相短路接地),(两相短路接地)。
6、电⼒系统中的有功功率电源是(各类发电⼚的发电机),⽆功功率电源是(发电机),(电容器和调相机),(并联电抗器),(静⽌补偿器和静⽌调相机)。
7、电⼒系统的中性点接地⽅式有(直接接地)(不接地)(经消弧线圈接地)。
8、电⼒⽹的接线⽅式通常按供电可靠性分为(⽆备⽤)接线和(有备⽤)接线。
9、架空线是由(导线)(避雷线)(杆塔)(绝缘⼦)(⾦具)构成。
10、电⼒系统的调压措施有(改变发电机端电压)、(改变变压器变⽐)、(借并联补偿设备调压)、(改变输电线路参数)。
11、某变压器铭牌上标么电压为220 ± 2*2.5%,他共有(5 )个接头,各分接头电压分别为(220KV)( 214.5KV)(209KV)(225.5KV )(231KV )。
⼆:思考题电⼒⽹,电⼒系统和动⼒系统的定义是什么?(p2)答:电⼒系统:由发电机、发电⼚、输电、变电、配电以及负荷组成的系统。
电⼒⽹:由变压器、电⼒线路、等变换、输送、分配电能的设备组成的部分。
动⼒系统:电⼒系统和动⼒部分的总和。
电⼒系统的电⽓接线图和地理接线图有何区别?(p4-5)答:电⼒系统的地理接线图主要显⽰该系统中发电⼚、变电所的地理位置,电⼒线路的路径以及它们相互间的连接。
(完整版)电力系统分析基础知识点总结
(完整版)电⼒系统分析基础知识点总结⼀.填空题1、输电线路的⽹络参数是指(电阻)、(电抗)、(电纳)、(电导)。
2、所谓“电压降落”是指输电线⾸端和末端电压的(相量)之差。
“电压偏移”是指输电线某点的实际电压和额定电压的(数值)的差。
3、由⽆限⼤的电源供电系统,发⽣三相短路时,其短路电流包含(强制/周期)分量和(⾃由/⾮周期)分量,短路电流的最⼤瞬时的值⼜叫(短路冲击电流),他出现在短路后约(半)个周波左右,当频率等于50HZ时,这个时间应为(0.01)秒左右。
4、标么值是指(有名值/实际值)和(基准值)的⽐值。
5、所谓“短路”是指(电⼒系统正常运⾏情况以外的相与相之间或相与地之间的连接),在三相系统中短路的基本形式有(三相短路),(两相短路),(单相短路接地),(两相短路接地)。
6、电⼒系统中的有功功率电源是(各类发电⼚的发电机),⽆功功率电源是(发电机),(电容器和调相机),(并联电抗器),(静⽌补偿器和静⽌调相机)。
7、电⼒系统的中性点接地⽅式有(直接接地)(不接地)(经消弧线圈接地)。
8、电⼒⽹的接线⽅式通常按供电可靠性分为(⽆备⽤)接线和(有备⽤)接线。
9、架空线是由(导线)(避雷线)(杆塔)(绝缘⼦)(⾦具)构成。
10、电⼒系统的调压措施有(改变发电机端电压)、(改变变压器变⽐)、(借并联补偿设备调压)、(改变输电线路参数)。
11、某变压器铭牌上标么电压为220±2*2.5%,他共有(5)个接头,各分接头电压分别为(220KV)(214.5KV)(209KV)(225.5KV)(231KV)。
⼆:思考题1.电⼒⽹,电⼒系统和动⼒系统的定义是什么?(p2)答: 电⼒系统:由发电机、发电⼚、输电、变电、配电以及负荷组成的系统。
电⼒⽹:由变压器、电⼒线路、等变换、输送、分配电能的设备组成的部分。
动⼒系统:电⼒系统和动⼒部分的总和。
2.电⼒系统的电⽓接线图和地理接线图有何区别?(p4-5)答:电⼒系统的地理接线图主要显⽰该系统中发电⼚、变电所的地理位置,电⼒线路的路径以及它们相互间的连接。
电力系统分析基础知识点总结
电力系统分析基础知识点总结电力系统是指由发电厂、变电站、输电线路和配电网等组成的电能供应系统。
电力系统的分析是对电力系统进行各种参数和运行条件的计算和评估,以保证电力系统的安全、稳定和经济运行。
下面是电力系统分析的基础知识点总结:一、电力系统模型1.电力系统分析的第一步是建立系统的数学模型。
常用的电力系统模型有节点模型、支路模型和矩阵模型。
2.节点模型是利用节点电压和分支电流表示电力系统的模型,适用于潮流计算、稳定计算等。
3.支路模型是利用支路电流和支路电压表示电力系统的模型,适用于短路计算、暂态稳定计算等。
4.矩阵模型是利用节点电压和支路电流构造的矩阵表示电力系统的模型,适用于状态估计、谐波计算等。
二、电力系统潮流计算1.电力系统潮流计算是解决电力系统节点电压和分支电流的问题。
2.潮流计算的目标是求解电力系统中每个节点的电压和每条支路的电流。
3.潮流计算的方法包括高斯-赛德尔迭代法、牛顿-拉夫逊迭代法、迭代法等。
三、电力系统短路计算1.电力系统短路计算是解决电力系统发生短路故障时,电流的分布和电压的变化的问题。
2.短路计算的目标是求解电力系统中每个节点的短路电流和各个分支的短路电压。
3.短路计算的方法包括节点法、支路法、短路阻抗法等。
四、电力系统暂态稳定计算1.电力系统暂态稳定计算是解决电力系统在故障情况下的暂态过程,如发电机的转速和电压的变化等问题。
2.暂态稳定计算的目标是求解电力系统中各个节点、线路和发电机的暂态响应。
3.暂态稳定计算的方法包括直接法、分步法、迭代法等。
五、电力系统谐波计算1.电力系统谐波计算是解决电力系统中谐波电流和谐波电压的问题。
2.谐波计算的目标是求解电力系统中各个节点的谐波电压和各个支路的谐波电流。
3.谐波计算的方法包括傅里叶级数法、谱域法、蒙特卡洛法等。
六、电力系统状态估计1.电力系统状态估计是利用实时测量数据对电力系统的状态进行估计,如电压的估计、负荷的估计等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电力系统分析知识点
一、引言
电力系统是现代社会不可缺少的基础设施,它负责输送和分配电能,保证各个领域的正常运行。
电力系统的分析是对电力系统运行状态、
电力设备的性能以及电力负荷等方面进行研究和评估的过程。
本文将
详细介绍电力系统分析的关键知识点,为读者提供深入了解电力系统
的基础。
二、电力系统模型
1. 输电线路模型
在电力系统中,输电线路模型是对线路中电流、电压和功率等物理
量进行描述的数学模型。
常见的输电线路模型有简单电路模型和复杂
电路模型两种。
简单电路模型适用于短距离的输电线路,而复杂电路
模型适用于长距离输电线路或者含有复杂网络的线路。
2. 发电机模型
发电机模型描述了发电机的产生电能和输出电能的过程。
常见的发
电机模型有同步发电机模型和异步发电机模型。
同步发电机模型适用
于大型电站,异步发电机模型适用于小型分布式发电系统。
3. 变压器模型
变压器模型是对变压器在系统中的运行特性进行数学建模。
变压器
模型包括电压变换比、电流变换比、功率变换比等参数。
根据变压器
的接线方式和运行原理的不同,变压器模型可以分为理想变压器模型
和具体变压器模型。
4. 负荷模型
负荷模型是对电力系统负荷的数学描述。
负荷模型可以分为恒定负
荷模型和变动负荷模型。
恒定负荷模型适用于电力系统负荷基本稳定
的情况,变动负荷模型适用于电力系统负荷随时间变化的情况。
三、电力系统潮流分析
电力系统潮流分析是对电力系统中各个节点的电压、电流和功率进
行计算和分析的过程。
电力系统潮流分析可以帮助确定电力系统的稳
态工作状态,为电力系统的规划和运行提供参考依据。
常用的电力系
统潮流分析方法包括潮流方程法、牛顿-拉夫逊法和改进牛顿-拉夫逊法。
四、电力系统短路分析
电力系统短路分析是对电力系统中短路故障的发生和传播进行计算
和分析的过程。
电力系统短路分析可以帮助确定电力系统中各个元件
的短路电流和短路电压,判断短路故障的类型和影响范围,为电力系
统的保护设计和操作提供依据。
常用的电力系统短路分析方法包括等
效短路阻抗法、复合短路阻抗法和迭代短路阻抗法。
五、电力系统稳定分析
电力系统稳定分析是对电力系统中各种扰动和故障情况下系统的稳
定性进行评估和分析的过程。
电力系统稳定分析可以帮助确定电力系
统的稳定限制和稳定边界,为电力系统的安全运行提供参考依据。
常
见的电力系统稳定分析方法包括暂态稳定分析、稳态稳定分析和暂态
稳定分析。
六、电力系统电压稳定分析
电压稳定性是电力系统中一个重要的技术指标,它决定了电力设备
的正常运行和电力负荷的供应可靠性。
电力系统电压稳定分析是对电
力系统中电压变化和电压波动进行评估和分析的过程。
常见的电力系
统电压稳定分析方法包括电压暂态稳定分析、电压暂态稳定分析和电
压稳定控制方法。
七、电力系统故障分析
电力系统故障分析是对电力系统中可能发生的各类故障进行评估和
分析的过程。
电力系统故障分析可以帮助确定故障的原因和类型,判
断故障对电力系统的影响,为故障的处理和系统的恢复提供参考依据。
常见的电力系统故障分析方法包括故障树分析、故障模式与影响分析、故障树分析和故障示波器分析等。
八、电力系统保护分析
电力系统保护分析是对电力系统中的保护装置和保护方案进行评估
和分析的过程。
电力系统保护分析可以帮助确定电力系统的保护策略
和措施,确保电力系统在故障和故障恢复过程中的安全和可靠运行。
常见的电力系统保护分析方法包括差动保护分析、远动保护分析和过
电压保护分析。
九、电力系统经济分析
电力系统经济分析是对电力系统中的电力设备和运行成本进行评估
和分析的过程。
电力系统经济分析可以帮助确定电力系统的运行成本
和效益,为电力系统的规划和经营决策提供参考依据。
常见的电力系
统经济分析方法包括电力系统负荷经济分析、电力系统能源经济分析
和电力系统维护经济分析。
结论
电力系统分析是对电力系统中各个方面进行评估和分析的重要过程。
通过对电力系统模型、潮流分析、短路分析、稳定分析、电压稳定分析、故障分析、保护分析和经济分析等知识点的了解,我们可以更好
地了解电力系统的工作原理和性能特点,为电力系统的规划、设计和
运营提供科学可靠的依据。
