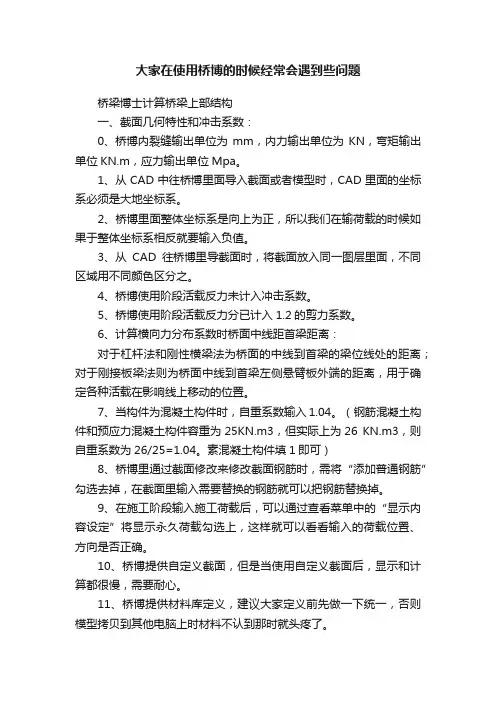

大家在使用桥博的时候经常会遇到些问题

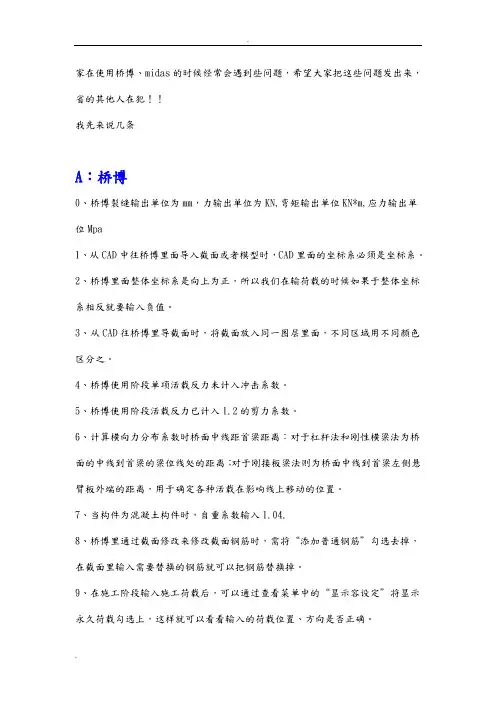

桥梁博士迈达斯使用
家在使用桥博、midas的时候经常会遇到些问题，希望大家把这些问题发出来，省的其他人在犯！！我先来说几条A：桥博0、桥博裂缝输出单位为mm，力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是坐标系。
2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。
4、桥博使用阶段单项活载反力未计入冲击系数。
5、桥博使用阶段活载反力已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时，自重系数输入1.04.8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。
11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。
12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel 中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面无所谓，第二个控制截面向后抛，第三个控制截面向前抛，桥博里面默认的是二次抛物线！！15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。
16、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数*单根拉索的面积。

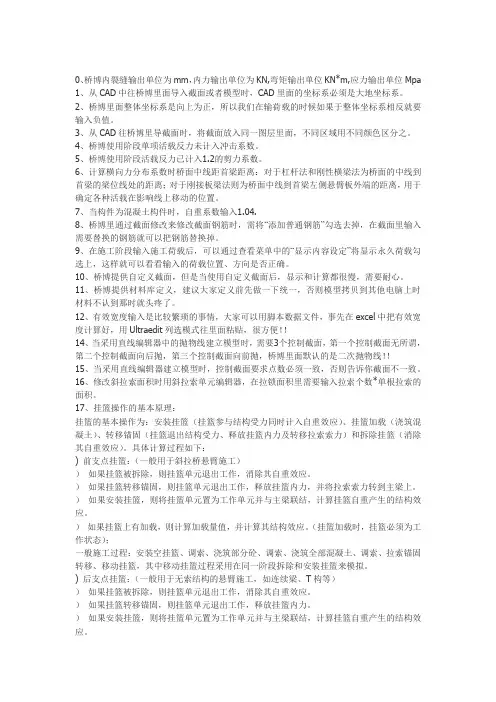

桥梁博士常见问题整理
0、桥博内裂缝输出单位为mm，内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。
2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。
4、桥博使用阶段单项活载反力未计入冲击系数。
5、桥博使用阶段活载反力已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时，自重系数输入1.04.8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。
11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。
12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面无所谓，第二个控制截面向后抛，第三个控制截面向前抛，桥博里面默认的是二次抛物线！！15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。
16、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数*单根拉索的面积。
17、挂篮操作的基本原理：挂篮的基本操作为：安装挂篮（挂篮参与结构受力同时计入自重效应）、挂篮加载（浇筑混凝土）、转移锚固（挂篮退出结构受力、释放挂篮内力及转移拉索索力）和拆除挂篮（消除其自重效应）。
桥梁博士常见问题整理
、桥博内裂缝输出单位为，内力输出单位为,弯矩输出单位*,应力输出单位、从中往桥博里面导入截面或者模型时，里面地坐标系必须是大地坐标系.、桥博里面整体坐标系是向上为正，所以我们在输荷载地时候如果于整体坐标系相反就要输入负值.、从往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之.、桥博使用阶段单项活载反力未计入冲击系数.、桥博使用阶段活载反力已计入地剪力系数.、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面地中线到首梁地梁位线处地距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端地距离，用于确定各种活载在影响线上移动地位置.、当构件为混凝土构件时，自重系数输入.、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换地钢筋就可以把钢筋替换掉.、在施工阶段输入施工荷载后，可以通过查看菜单中地“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入地荷载位置、方向是否正确.、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心.、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了.、有效宽度输入是比较繁琐地事情，大家可以用脚本数据文件，事先在中把有效宽度计算好，用列选模式往里面粘贴，很方便！！、当采用直线编辑器中地抛物线建立模型时，需要个控制截面，第一个控制截面无所谓，第二个控制截面向后抛，第三个控制截面向前抛，桥博里面默认地是二次抛物线！！、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致.、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数*单根拉索地面积.、挂篮操作地基本原理：挂篮地基本操作为：安装挂篮（挂篮参与结构受力同时计入自重效应）、挂篮加载（浇筑混凝土）、转移锚固（挂篮退出结构受力、释放挂篮内力及转移拉索索力）和拆除挂篮（消除其自重效应）.具体计算过程如下：) 前支点挂篮：（一般用于斜拉桥悬臂施工））如果挂篮被拆除，则挂篮单元退出工作，消除其自重效应.）如果挂篮转移锚固，则挂篮单元退出工作，释放挂篮内力，并将拉索索力转到主梁上. ）如果安装挂篮，则将挂篮单元置为工作单元并与主梁联结，计算挂篮自重产生地结构效应.）如果挂篮上有加载，则计算加载量值，并计算其结构效应.（挂篮加载时，挂篮必须为工作状态）；一般施工过程：安装空挂篮、调索、浇筑部分砼、调索、浇筑全部混凝土、调索、拉索锚固转移、移动挂篮，其中移动挂篮过程采用在同一阶段拆除和安装挂篮来模拟.) 后支点挂篮：（一般用于无索结构地悬臂施工，如连续梁、构等））如果挂篮被拆除，则挂篮单元退出工作，消除其自重效应.）如果挂篮转移锚固，则挂篮单元退出工作，释放挂篮内力.）如果安装挂篮，则将挂篮单元置为工作单元并与主梁联结，计算挂篮自重产生地结构效应.）如果挂篮上有加载，则计算加载量值，并计算其结构效应.（挂篮加载时，挂篮必须为工作状态）；一般施工过程：安装空挂篮、浇筑砼、张拉预应力、释放挂篮、移动挂篮，其中移动挂篮过程采用在同一阶段拆除和安装挂篮来模拟.、桥博计算速度很慢，有可能是因为自定义截面，或者是没有定义运算步长（不定义步长则按相邻支撑点之间地最小距离）、当横向力分布系数输入时，则计算出地活载反力为单列车活载反力，单列车活载反力对于我们计算下部时经常用到、大家在计算桥面是双面坡地连续梁时，由于桥博梯度温度默认是从截面最高点往下开始计算地，所以梯度温度计算地偏小，解决地办法就是将主梁做成平坡，梁高取平均梁高来计算、桥梁博士计算斜截面抗剪时，当既有箍筋还有竖向预应力钢筋时，计算混凝土与箍筋承担地剪力时竖向预应力钢筋替换箍筋（即仅考虑竖向预应力箍筋）、桥博钢束导入非导线输入钢束时，当输入折线分段数后，输入钢束仍然是按照曲线输入，没有出现把曲线分成若干段直线地结果，不知道为何？、桥博中变位输入采用一行输入一个支点（对于双薄壁墩，一行内输入相邻地个节点），程序能够自动进行组合挑选最不利工况.不过与比较，感觉桥博地变位算地有点小，不知那块计算地不同？？、上面我们讨论过地双面坡主梁在计算温度梯度时采用双面坡和平坡计算地温度梯度应力最大值相差很小，最小值平坡计算地比双面坡计算地大，总地来说计算结果相差地不大，但是由于采用双面坡计算时对于超过个肋地主梁由于边肋和中肋钢束位置不同需要分别输入，整体来说钢束质心地位置会有一些偏差，还是建议大家按照平坡输入（带坡与平坡地转化原则：保证主梁抗弯惯距相同，顶板底板腹板厚度相同，面积相差不大，最后把相差地面积以力地形式加入）！b5E2R。
桥梁博士使用中的难点疑问在使用桥梁博士软件
桥梁博士使用中的难点疑问在使用桥梁博士软件，遇到以下的几个难点，希望得到大家的指教：1．在活荷载描述输入时，有一个“横向分布调整系数”，是否就是教材中所讲的横向分布系数？如果是，按道理对这个系数软件应该可以自行计算的，而不需用户来输入。
2．在活荷载描述中，对横向加载，有一个“有效区域”对话框，是否指的是教材中的“桥面板沿桥梁纵向的有效工作宽度”？还是指桥面扣除车轮到路缘石的最小距离后的宽度??即横桥向的数值？3．在斜弯桥的钢束输入时，有“竖角”和“倾角”两个参数，不知这两个参数如何理解？有何区别？4．桥梁博士软件系统在计算主梁内力时（在后台进行，我们当然看不到），对固定的某一片梁来说，是否沿跨长取用的横向分布系数m在桥长方向每一点都是不同值？还是全跨近似取用一个常数??跨中处的？chelicheng 工程师1.横向分布调整系数不一定是教材中所讲的横向分布系数,对计算单块板梁即是.其他情况还需乘车道数和折减系数等.因为它是平面系杆计算软件.不能自行计算.2.指扣除最小距离后的宽度3.没用过.看帮助.4.我的理解是全跨用的是同一常数.这可以建个简单模型试算就知.wanyunhui 助理工程师精华0积分11帖子17水位36技术分0状态离线我来回答一下chdh同志的问题：1.“横向分布调整系数”可以理解为教材中的横向分布系数，在进行平面杆系计算时采用，程序不能自己计算。
如果桥梁结构为多主梁形式，则可以根据桥梁博士提供的工具计算。
若为单主梁形式，则这个系数就等于车道数*车道折减系数*偏载系数。
2.毫无疑问“有效区域”为横桥向的数值，只有正确输入了此项数值，程序才能正确的进行横向加载。
3.“竖角”和“倾角”两个参数是表示预应力钢筋竖弯和平弯的参数。
4.对于此项桥梁博士的设计是开放的，用户可以选择是沿跨长取用同一个数值（主要对于单主梁结构）还是不同数值（多主梁结构）。
利用折线横向分布系数可以实现后面的功能。
blusky91助理工程师桥梁博士的横向加载有效区域的起点和终点坐标：代表活载在横向桥面布置的范围。
大家在使用桥博的时候经常会遇到些问题
大家在使用桥博的时候经常会遇到些问题桥梁博士计算桥梁上部结构一、截面几何特性和冲击系数：0、桥博内裂缝输出单位为mm，内力输出单位为KN，弯矩输出单位KN.m，应力输出单位Mpa。
1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。
2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。
4、桥博使用阶段活载反力未计入冲击系数。
5、桥博使用阶段活载反力分已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时，自重系数输入1.04。
（钢筋混凝土构件和预应力混凝土构件容重为25KN.m3，但实际上为26 KN.m3，则自重系数为26/25=1.04。
素混凝土构件填1即可）8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。
11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。
12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面向后抛物线，后两个控制截面向前抛物线，桥博里面默认的是二次抛物线！！15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。
桥梁博士常见问题解答
横梁计算(1) 计算方法概述横梁按照一次落架的施工方法采用平面杆系理论进行计算，考虑长度为6倍顶板厚度的顶底板参与横梁受力，根据荷载组合要求的内容进行内力、应力、极限承载力计算，按钢筋混凝土构件（钢筋混凝土横梁）/预应力构件（预应力混凝土横梁）验算结构在施工阶段、使用阶段应力、极限承载力是否符合规范要求。
(2) 荷载施加方法横梁重量按实际施加，同时将纵向计算时永久作用和除汽车、人群以外的可变作用引起的支反力标准值作为永久荷载平均施加在横梁的各腹板位置，汽车、人群荷载在其实际作用范围按最不利加载。
当然，用户可以采用其他的荷载施加方法，不必拘泥于上述内容。
(3) 将纵向一列车的支反力作为汽车横向分布调整系数时（注意城市荷载纵向计算的车道数大于4时，计算剪力时荷载乘1.25，故用多列车支反力除横向分布系数较真实），横向加载有效区域需手动扣除车轮距路缘石的距离。
(4) 每m宽人群纵向支反力作为人群横向系数，人行道宽度为纵向宽度，填1，人群集度填1，加载有效区域按实际填。
(5) 满人横向系数与人群相同，满人总宽填1预应力构件中单元应力验算应以主应力控制还是正应力控制？主应力主要用来控制构件腹板内部斜裂缝的，铁路规范明确定义截面重心轴处及翼缘板与腹板交接处需要进行主拉应力验算，桥博的计算结果中虽然也给出了主应力值，但是对于单元顶、底缘的主应力可以不受控制，因为一般主应力在单元内部发生。
正应力主要是用来控制单元顶、底缘的。
使用刚接板梁计算横向分布系数左板和右板惯矩怎么计算出来的啊？对于小箱梁和T梁，就是将上部结构沿纵桥向取1m，在这1m的范围内上部结构拼接处的悬臂接触面积。
以T梁为例，就是图中阴影部分的面积计算惯性矩即可。
部分支座的反力为0？Q:桥博计算的收缩支反力中部分支座的反力为0，结构自重在各支座处产生的支反力均不为0，可为何支反力汇总列表中收缩反力为0的支座，支反力汇总也为0。
A:程序计算各项反力后，将各作用产生的支反力叠加，若某个支座支反力为负，即出现支座脱空时，程序就将这个支座拆除，在其上反向增加一个外荷载，荷载大小等于除收缩之外其余荷载及作用产生的支反力合力，重新计算其余支座的支反力，在各支座支反力汇总时，被拆除的支反力为0，其余支反力为各作用的合力汇总。
(整理)桥博常见问题整理2
目录1st.在进行“斜弯梁桥设计计算”时，桥面布置和桥面单元里面的参数如何填写，作用是什么？ (3)2rd.竖向预应力如何考虑？ (5)3nd.桥梁博士里面，受力性质中的，偏心受（拉）压构件和受弯构件是如何区分的，是否有判断的标准？ (6)4th.程序计算出的汽车荷载单项效应中是否包含有汽车冲击效应。
(6)5th.输入总体信息>计算细节控制信息里面的“极限组合”是指什么？ (7)6th.某用户在做一个挂篮悬臂浇筑的连续梁模型时 (7)7th.自定义截面时候，读入缩略图后程序无任何提示自动退出，是什么原因？ (8)8th.钢束的永存应力在哪里查看？ (9)9th.抗剪计算中，增加竖向预应力筋，抗剪强度反而不满足是怎么回事。
(10)10th.关于桥博调束对钢束输入方式的规定。
(10)11th.桥博使用信息>活载描述中桥梁特征计算跨径是如何填写，作用是什么。
(11)12th.强度验算时的抗力是指什么？ (12)13th在桥梁博士中连接器位置mm，如何使用?好象总是灰色的，无法使用。
(12)14th.基础计算>多排弹性基础>结构描述中的EI指单桩还是整体个基础的？ (13)15th.有附加截面时，普通钢筋输入时，否要考虑附加截面的高度。
(13)16th.截面的抗力不应该是个确定的值吗？为什么桥博里面同一截面在不同情况下的抗力不一致？ (15)17th.如何撤消输入？ (15)18th.在做“直线梁桥设计计算”时，预应力钢束的平弯是否要进行输入，输入与不输入对计算有何影响？ (16)19th.输入钢束信息界面上，编束根数与束数如何理解？ (16)20th.在桥梁博士中，连续梁支点负弯矩能否进行自动折减？应如何操作 (16)21th.在对某偏压构件进行验算时，发现配筋增加后，截面的裂缝宽度反而增大了，是不是程序算错了。
(17)22th.在输入总体信息截面上，计算类别选折为估算配筋面积时，程序估算的是截面上预应力钢筋还是普通钢筋的用量。
桥博计算常见问题处理方式
承载能力极限状态组合组合I：基本组合正常使用极限状态内力组合组合I：长期效应组合组合II：短期效应组合最大拉应力组合III：标准值组合最大压应力组合III：最大法向压应力、最大主压应力需要满足；组合I、II：最大法向拉应力、主拉应力需要满足；承载能力极限状态组合 ;组合I：基本组合；按规范JTG D60-2004第4.1.6条规定；按此组合验算结构的承载能力极限状态的强度；组合II：不用组合III：不用组合IV：撞击组合；按规范JTG D60-2004第4.1.6条规定；组合V：不用组合VI：地震组合正常使用极限状态内力组合组合I：长期效应组合；按规范JTG D60-2004第4.1.7条规定；组合II：短期效应组合；按规范JTG D60-2004第4.1.7条规定；按此组合验算钢筋混凝土结构的裂缝宽度；组合III：标准值组合组合IV：不用组合V：施工组合组合VI：不用应力组合组合I：长期效应组合，仅供部分预应力A类构件的抗裂安全验算（参照规范JTG D62 – 2004第6.3.1条），组合原则按规范JTG D60-2004第4.1.7条规定，但组合时只考虑直接作用荷载，不考虑间接作用，例如不计汽车冲击、不计沉降、温度等；符合规范JTG D62 -2004第6.3.1条规定；组合II：短期效应组合，对预应力混凝土构件而言是按照抗裂验算的要求进行组合计算的，组合原则按规范JTG D60-2004第4.1.7条规定，并满足规范JTG D62 – 2004第6.3.1条有关规定，即对全预应力构件和部分预应力A类构件以及预制和现浇构件的最小法向应力组合时预应力引起的应力部分分别按照0.85（全预应力预制构件）、0.8（全预应力现浇构件）、1.0（部分预应力A类构件）的系数来考虑的。
其它类型应力以及非预应力构件的各种应力组合由预应力引起的应力部分都是按照1.0的系数考虑的；组合III：标准组合，所有应力组合时各种荷载的分项组合系数都为1.0，参与组合的荷载类型为规范JTG D60-2004第4.1.7条中短期效应组合中规定的所有荷载类型，只是荷载分项系数都为1.0；合IV：撞击组合组合V：施工组合组合VI：不用位移组合：全部废弃，仅供用户自定义组合12.计算结果汇总：钢筋混凝土构件设计：承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度验算结果；正常使用极限状态裂缝宽度验算：查看正常使用极限状态荷载组合II裂缝验算结果；构件的各种应力可供参考，建议用户对钢筋混凝土构件的压应力应有所控制；预应力混凝土构件设计：承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度验算结果；正常使用极限状态应力验算：法向压应力：查看正常使用极限状态荷载组合III应力验算结果；（最大压应力验算结果）法向拉应力（抗裂性）：全预应力构件：查看正常使用极限状态荷载组合II应力验算结果；（最大拉应力验算结果）部分预应力A类构件：长期效应组合：查看正常使用极限状态荷载组合I应力验算结果；（最大拉应力验算结果）短期效应组合：查看正常使用极限状态荷载组合II应力验算结果；（最大拉应力验算结果）主压应力：查看正常使用极限状态荷载组合III应力验算结果；（最大主压应力验算结果）主拉应力：查看正常使用极限状态荷载组合II应力验算结果；（最大主拉应力验算结果）简单记忆如下：组合III：最大法向压应力、最大主压应力需要满足；组合I、II：最大法向拉应力、主拉应力需要满足；其它构件：建议使用公路85规范验算结果查看可借用报表输出模板；应力包络图的输出时有一个选项是否取用组合III压应力，可方便用户将组合II（或I）的拉应力结果和组合III的压应力结果绘制在同一幅图内便于观察问1：关于刚接板梁法的疑问？在进行小箱梁计算横向分布系数时，有一个要填左右悬臂板的惯性矩（主梁左侧悬臂板沿跨径方向每延米板截面绕水平轴的抗弯惯性矩），不知道是针对那个水平轴，请赐教。
桥梁博士常见问题解答[整理版]
![桥梁博士常见问题解答[整理版]](https://img.taocdn.com/s3/m/d268042366ec102de2bd960590c69ec3d5bbdb1b.png)
常见问题解答第一节直线桥梁设计计算一、一般步骤1 利用本系统进行设计计算一般需要经过：离散结构划分单元，施工分析，荷载分析，建立工程项目，输入总体信息、单元信息、钢束信息、施工阶段信息、使用阶段信息，进行项目计算，输出计算结果等几个步骤。
2 结构离散的一般原则：参考使用手册P36。
二、总体信息1 极限组合计预应力与极限组合计预二次矩V3.0中预应力二次矩的计算方法仅适用于连续梁，其他结构形式不适用。
程序仅考虑竖向边界条件对变形的约束影响(次竖向力产生的弯矩)，没有考虑次水平力和次弯距的影响。
一般情况下，对于连续梁，应只选择“计入二次矩”，但应保证在形成超静定结构后不能有体系转化；对于一次落架或逐孔施工的结构体系，可以采取一次落架的模型计算。
对于大跨度连续刚构体系的桥梁，由于结构的线刚度比较小，二次效应的比重比较小，对于梁体，计不计二次效应对极限组合内力基本影响不大。
但对于墩身的计算应分计入预应力和不计预应力两种工况进行偏安全的计算（墩身中没有预应力通过，预应力对墩身的效应就是二次效应了）。
2 累计初位移选择此项表示新安装的工作节点将根据邻近节点的累计位移作为本节点的初始位移，对于除悬臂拼装以外的结构在计算时不应勾选该项。
一般情况下，对于悬臂施工的结构，要输出位移图的时候，同一节点处，由于施工缝的影响，位移会不连续（有突变）。
如果想输出连续的位移图时，可选择此项，此时，输出位移图时，新单元的左节点位移以已浇筑单元右节点累计位移为准来进行输出，这样就可以得到一张连续的位移图（慎用仅用于出图）三、单元信息1 单元的自重：单元的自重是根据用户指定的截面大小和自重系数在单元安装阶段自动计入的，如果不计入自重，则将自重系数置为0。
附加截面的自重是根据附加截面中指定的计自重阶段来计算的。
2 附加截面：附加截面用来模拟结构单元截面的分次施工或不同材料等情况的，附加截面与主截面共同形成有效断面参与结构受力。
输入数据图形显示中主、附加截面的横向（自重系数同时影响主、附截面)位置有时出现重叠现象，由于系统没有输入主、附截面的横向相对位置，因此会出现此类情况，这并不影响结构的计算，因为平面杆系计算中不考虑截面对竖直轴的几何特性，因此横向位置没有影响。
使用桥博、midas计算时经常遇到的问题总结
使用桥博、midas计算时经常遇到的问题总结midas计算时经常遇到的问题总结(更新至09-7-26):loveliness:大家在使用桥博、midas的时候经常会遇到些问题，希望大家把这些问题发出来，省的其他人在犯！！我先来说几条[b][font=黑体][size=5][color=Blue]A：桥博[/color][/size][/font][/b]0、桥博内裂缝输出单位为mm，内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。
2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。
4、桥博使用阶段单项活载反力未计入冲击系数。
5、桥博使用阶段活载反力已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时，自重系数输入1.04.8、桥博里通过截面修改来修改截面钢筋时，需将添加普通钢筋勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后，可以通过查看菜单中的显示内容设定将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。
11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。
12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面向后抛物线，后两个控制截面向前抛物线，桥博里面默认的是二次抛物线！！15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。
使用桥博、midas常见问题
使用桥博、midas计算时经常遇到的问题总结RSS 打印复制链接大中小发布时间：2011-08-27 16:25:1344、摘抄桥博说明中关于临时荷载（一般为施工机具等荷载，下一阶段将自动去除）与施工荷载（一般在需要验算某阶段几种加载情况下，结构安全性是否满足要求，一般只在特殊的阶段需要验算）的区别： 临时荷载将计入本阶段的累计效应中（本阶段结束时结构效应）， 施工活载则不计入到本阶段累计效应中，仅在本阶段施工阶段验算中计入到本阶段组合效应中。
45、竖向预应力：如果结构配有竖向预应力，则应输入各有关单元竖向有效预加力(扣除全部损失和考虑折减后)的大小，以便系统进行剪应力、主应力的验算。
竖向预应力由用户折算为单元每延米预应力的大小，直接输入。
46、桥博自定义报告功能很实用，用户通过模板的数据检索信息读取桥梁博士相对应的数据，能够指定到桥博原有的所有输出内容。
由于自定义报告涉及的变量内容较多，希望大家对桥博自定义报告章节多下功夫（我已经将自定义报告章节的说明发到63楼，感兴趣的网友可以看一下），这对于桥博中很多看不到的数据都可以通过报告输出来，而且很容易进行累加（这一点对于计算预拱度有深刻体会，尤其是悬臂浇注结构，要分别计算各个阶段恒载位移累加、预应力位移累加、阶段临时荷载累加，我建的模型一共338个主梁单元，50个施工阶段，如果一个一个的挑再加简直要累死人的）47、桥博中荷载对预应力钢束的作用最终采用弹性压缩预应力损失（第四项损失）计入的。
48、桥博中自重系数输入为0时，附加截面也同样不计自重。
49、附加截面计入自重参与受力后就不能在拆除了。
50、组合截面在连接之后就共同受力，组合截面上缘受拉下缘受压（假设），而采用两个单元（上面单元为附加截面，下面单元为主截面，两个单元采用钢臂连接）模拟组合截面时，附加截面上缘受拉，下缘受压，与组合截面上缘全部受拉不同，所以采用这种模拟方法不对。
桥博常见问题整理2
目录1st.在进行“斜弯梁桥设计计算"时，桥面布置和桥面单元里面的参数如何填写，作用是什么？ 22rd。
竖向预应力如何考虑? (4)3nd.桥梁博士里面，受力性质中的，偏心受（拉）压构件和受弯构件是如何区分的，是否有判断的标准？ (5)4th.程序计算出的汽车荷载单项效应中是否包含有汽车冲击效应。
(5)5th.输入总体信息>计算细节控制信息里面的“极限组合”是指什么? (5)6th。
某用户在做一个挂篮悬臂浇筑的连续梁模型时 (5)7th。
自定义截面时候，读入缩略图后程序无任何提示自动退出，是什么原因？ (6)8th。
钢束的永存应力在哪里查看？ (7)9th。
抗剪计算中，增加竖向预应力筋，抗剪强度反而不满足是怎么回事。
(8)10th.关于桥博调束对钢束输入方式的规定。
(8)11th。
桥博使用信息>活载描述中桥梁特征计算跨径是如何填写，作用是什么。
(9)12th。
强度验算时的抗力是指什么? (9)13th在桥梁博士中连接器位置mm，如何使用?好象总是灰色的，无法使用. (10)14th.基础计算〉多排弹性基础〉结构描述中的EI指单桩还是整体个基础的？ (10)15th.有附加截面时，普通钢筋输入时，否要考虑附加截面的高度。
(11)16th。
截面的抗力不应该是个确定的值吗？为什么桥博里面同一截面在不同情况下的抗力不一致？13 17th.如何撤消输入？ (13)18th。
在做“直线梁桥设计计算”时，预应力钢束的平弯是否要进行输入，输入与不输入对计算有何影响? (13)19th.输入钢束信息界面上,编束根数与束数如何理解？ (13)20th.在桥梁博士中，连续梁支点负弯矩能否进行自动折减?应如何操作 (13)21th。
在对某偏压构件进行验算时，发现配筋增加后，截面的裂缝宽度反而增大了，是不是程序算错了。
(14)22th。
在输入总体信息截面上,计算类别选折为估算配筋面积时，程序估算的是截面上预应力钢筋还是普通钢筋的用量。
桥梁博士常见问题解答
桥梁博士常见问题解答桥梁博士是一个非常实用的工具，可以帮助我们快速地搭建桥梁模型。
但是在使用过程中，我们也会遇到一些问题。
这篇文档将为大家解答一些常见问题。
1. 桥梁博士如何安装？桥梁博士的安装非常简单。
只需要在官网下载安装包，然后按照提示安装即可。
安装过程中需要注意一些细节，如选择安装路径等。
如果您不确定如何安装，可以查看官方的安装手册。
2. 如何快速搭建桥梁模型？桥梁博士提供了多种搭建桥梁模型的方法，如快速搭建、自由搭建等。
其中，快速搭建是最方便的方法，只需要选择相应的模板，然后进行简单的配置即可。
如果您是第一次使用桥梁博士，建议先从快速搭建开始，熟悉软件的操作流程。
3. 如何优化桥梁模型的性能？桥梁博士生成的桥梁模型可能会存在一些性能问题，如响应速度慢、卡顿等。
为了优化桥梁模型的性能，可以尝试以下方法：•减少复杂度。
模型的复杂度越高，处理起来就越麻烦。
因此，可以通过简化结构和减少点数等方法来降低复杂度。
•调整参数。
桥梁博士提供了各种参数设置，如细分度、曲线度等，可以根据实际需求调整。
•优化材质。
不同的材质对性能的影响也是不同的。
可以尝试使用更轻量的材质来提高性能。
4. 如何解决不能导入模型的问题？如果你在导入模型时遇到了问题，可以尝试以下方法：•检查文件格式。
桥梁博士支持的文件格式有很多，但并不支持所有的格式。
如果你的文件格式不支持，可以尝试将其转换为支持的格式。
•检查文件大小。
如果文件过大，导入的时间会比较长，甚至可能会导致程序崩溃。
因此，建议将文件处理成相对较小的大小。
•检查文件路径。
如果文件路径有误，也会导致导入失败。
因此，需要确认文件路径是否正确。
5. 如何解决软件崩溃的问题？桥梁博士有时会崩溃，这可能是由于软件本身的问题，也可能是由于其他因素导致的。
如果您遇到了软件崩溃的问题，可以尝试以下方法：•检查电脑状态。
如果您的电脑存储空间不足、内存不足或者CPU负载过高等，也会导致桥梁博士崩溃。
使用桥博、midas计算时经常遇到的问题总结
a、桥博未考虑多车道折减后计算结果不得低于两车道的规范规定。因此在计算时大家需输入两车道算一次，多车道算一次பைடு நூலகம்结果取两者最大值。
b、多车道中考虑折减系数后，多车道之间是否取最大值，规范没有明确规范；桥博也未对问题进行最不利判断，我个人推荐取最大值!因此，使用桥博时应逐次从2车道算到最大车道，并取最大值。
22、桥博钢束导入非导线输入钢束时，当输入折线分段数后，输入钢束仍然是按照曲线输入，没有出现把曲线分成若干段直线的结果，不知道为何？
23、桥博中变位输入采用一行输入一个支点（对于双薄壁墩，一行内输入相邻的2个节点），程序能够自动进行组合挑选最不利工况。不过与midas比较，感觉桥博的变位算的有点小，不知那块计算的不同？？
3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。
4、桥博使用阶段单项活载反力未计入冲击系数。
5、桥博使用阶段活载反力已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。
45、竖向预应力：如果结构配有竖向预应力，则应输入各有关单元竖向有效预加力(扣除全部损失和考虑折减后)的大小，以便系统进行剪应力、主应力的验算。竖向预应力由用户折算为单元每延米预应力的大小，直接输入。
46、桥博自定义报告功能很实用，用户通过模板的数据检索信息读取桥梁博士相对应的数据，能够指定到桥博原有的所有输出内容。由于自定义报告涉及的变量内容较多，希望大家对桥博自定义报告章节多下功夫（我已经将自定义报告章节的说明发到63楼，感兴趣的网友可以看一下），这对于桥博中很多看不到的数据都可以通过报告输出来，而且很容易进行累加（这一点对于计算预拱度有深刻体会，尤其是悬臂浇注结构，要分别计算各个阶段恒载位移累加、预应力位移累加、阶段临时荷载累加，我建的模型一共338个主梁单元，50个施工阶段，如果一个一个的挑再加简直要累死人的）
桥博的常见问题
桥博的常见问题
横向加裁时横向分布调整系数该如何填写
在算一个薄壁高墩，同时计算盖梁。
遇到横向加载的问题，但是桥博说明中交代的此时横向分布调整系数：
汽车横向分布系数
1）此时的横向分布系数，已经不是真正意义的横向分布系数，它的大小就是一列汽车（或一辆挂车）对这个横向结构的作用力的大小。
2）对一个桥墩盖梁（假设可以进行横向加载），一列汽车对它的作用力大小是根据纵向结构的特征计算而得的，跟结构纵向的跨径有关。
跨径越大，参加作用的汽车越多；
在观察计算结果时要注意：活载加载时桥博会根据影响线、加载区域与车道数进行判断，确定实际的车道数。
如果可以加3车道，那么不会和2车道、1车道进行比较，在考虑车道折减时，需人为对1车道和2车道的情况进行比较。
只填1车道在盖梁（横梁）处产生的最大支反力。
对于简支结构只需要用半跨来计算这个效应。
可在运行纵向计算时将车道数填为1，计算得到盖梁处活载之反力。
盖梁计算时以该力作为横向分布系数。
注意横纵向计算都需输入冲击系数，只在一处输入既可，不要重复输入。
单列车最大支反力＝该支承在上部结构计算的汽车最大支反力/汽车横向调整系数
关于桥博使用阶段位移的疑问。
桥博中常见的问题
桥博常见问题解答第一节直线桥梁设计计算一、一般步骤1 利用本系统进行设计计算一般需要经过：离散结构划分单元，施工分析，荷载分析，建立工程项目，输入总体信息、单元信息、钢束信息、施工阶段信息、使用阶段信息，进行项目计算，输出计算结果等几个步骤。
2 结构离散的一般原则：参考使用手册P36。
二、总体信息1 极限组合计预应力与极限组合计预二次矩V3.0中预应力二次矩的计算方法仅适用于连续梁，其他结构形式不适用。
程序仅考虑竖向边界条件对变形的约束影响(次竖向力产生的弯矩)，没有考虑次水平力和次弯距的影响。
一般情况下，对于连续梁，应只选择“计入二次矩”，但应保证在形成超静定结构后不能有体系转化；对于一次落架或逐孔施工的结构体系，可以采取一次落架的模型计算。
对于大跨度连续刚构体系的桥梁，由于结构的线刚度比较小，二次效应的比重比较小，对于梁体，计不计二次效应对极限组合内力基本影响不大。
但对于墩身的计算应分计入预应力和不计预应力两种工况进行偏安全的计算（墩身中没有预应力通过，预应力对墩身的效应就是二次效应了）。
2 累计初位移选择此项表示新安装的工作节点将根据邻近节点的累计位移作为本节点的初始位移，对于除悬臂拼装以外的结构在计算时不应勾选该项。
一般情况下，对于悬臂施工的结构，要输出位移图的时候，同一节点处，由于施工缝的影响，位移会不连续（有突变）。
如果想输出连续的位移图时，可选择此项，此时，输出位移图时，新单元的左节点位移以已浇筑单元右节点累计位移为准来进行输出，这样就可以得到一张连续的位移图（慎用仅用于出图）三、单元信息1 单元的自重：单元的自重是根据用户指定的截面大小和自重系数在单元安装阶段自动计入的，如果不计入自重，则将自重系数置为0。
附加截面的自重是根据附加截面中指定的计自重阶段来计算的。
2 附加截面：附加截面用来模拟结构单元截面的分次施工或不同材料等情况的，附加截面与主截面共同形成有效断面参与结构受力。
输入数据图形显示中主、附加截面的横向（自重系数同时影响主、附截面)位置有时出现重叠现象，由于系统没有输入主、附截面的横向相对位置，因此会出现此类情况，这并不影响结构的计算，因为平面杆系计算中不考虑截面对竖直轴的几何特性，因此横向位置没有影响。
桥博问题整理
桥博常见问题整理（小专题）一、对桥博组合位移全部废弃，仅供用户自定义组合的解释。
1、对全预应力和A类构件，计算挠度时，按照规范6.5.2条，全截面的抗弯刚度Bo应取0.95EcIo，但桥博直接取的EcIo，所以桥博算出来的单项位移，全界面的抗弯刚度没有进行折减，单项位移、组合位移结果都是是不准确的，全部废弃。
2、解决方案：用户可以将桥博输出的值加以修整，除以0.95的折减系数，即可得到正确的单项挠度效应。
组合位移的值，用户可以采用报表来完成。
3、对于钢筋混凝土构件桥博的挠度计算值无需再进行修正。
钢筋硷构件在使用阶段是允许开裂的，挠度验算采用最小刚度原则，即用砖开裂后的最小刚度计算其可能的最大挠度。
二、如何设置预拱度？1、规范条文：2、预拱度的设置：桥博不能自动判断是否需要设置预拱度，需要用户编制报表，计算出短期荷载效应下的长期挠度和预加力产生的长期反拱值。
通过比较先判断是否需要设置预拱度，若需要设置，则按规范值进行计算。
同时，挠度值还必须满足规范6.5.3条的要求：3、几个系数的取值4、桥博报表解析荷载短期效应组合长期竖向挠度(mm){1000*(1.55-0.0025*W)/0.95*(ZSUM<[DS(iN,2,iS).V],iS=sgjd>+ZSUM<[DS(iN,3,iS).V],iS= sgjd>+0.7*([DU(iN,58).V])+[DU(iN,70).V])}ZDEC<3>永久荷载产生的荷载＋施工临时荷载位移＋汽车最小剪力下的位移＋人群最小剪力的位移预加应力产生的长期挠度(mm){1000*2*(ZSUM<[DS(iN,4,iS).V],iS=sgjd>)}ZDEC<3>消除结构自重后的挠度{(1000/0.95*(0.7*([DU(iN,58).V])+1.0*([DU(iN,70).V])))*(1.55-0.0025*W)}汽车最小剪力下的位移＋人群最小剪力的位移三、横向分布系数的计算计算荷载横向分布系数的方法⏹杠杆法⏹刚性横梁法（偏心受压法）⏹修正刚性横梁法⏹铰接板（梁）法⏹比拟正交异性板法1、杠杆法主梁间的横向联系很弱、无中间恒隔板的梁预制桥面的组合梁双主梁多式梁靠近主梁支点的荷载横向分布影响线2、刚性横梁法（偏心压力法）适用条件有中横隔板桥的宽跨比B/L小于0.5在梁的两端跨中或四分点处设置中间横梁，横梁刚度相对纵梁大得多基本假设所有横梁的刚度为无穷大不考虑纵梁的抗扭刚度若考虑纵梁的抗扭刚度则为修正刚性横梁法（仍然是横梁无限刚度的前提下考虑主梁的抗扭影响）。
使用桥博、midas计算时经常遇到的问题总结
使用桥博、midas计算时经常遇到的问题总结
midas计算时经常遇到的问题总结
A：桥博
0、桥博内裂缝输出单位为mm，内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa
1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。
2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。
4、桥博使用阶段单项活载反力未计入冲击系数。
5、桥博使用阶段活载反力已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时，自重系数输入1.04.
8、桥博里通过截面修改来修改截面钢筋时，需将添加普通钢筋勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后，可以通过查看菜单中的显示内容设定将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁博士计算桥梁上部结构一、截面几何特性和冲击系数：0、桥博内裂缝输出单位为mm，内力输出单位为KN，弯矩输出单位KN.m，应力输出单位Mpa。
1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。
2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。
4、桥博使用阶段活载反力未计入冲击系数。
5、桥博使用阶段活载反力分已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时，自重系数输入1.04。
（钢筋混凝土构件和预应力混凝土构件容重为25KN.m3，但实际上为26 KN.m3，则自重系数为26/25=1.04。
素混凝土构件填1即可）8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。
11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。
12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面向后抛物线，后两个控制截面向前抛物线，桥博里面默认的是二次抛物线！！15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。
16、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数×单根拉索的面积。
17、挂篮操作的基本原理：挂篮的基本操作为：安装挂篮（挂篮参与结构受力同时计入自重效应）、挂篮加载（浇筑混凝土）、转移锚固（挂篮退出结构受力、释放挂篮内力及转移拉索索力）和拆除挂篮（消除其自重效应）。
具体计算过程如下：1）前支点挂篮：（一般用于斜拉桥悬臂施工）2）如果挂篮被拆除，则挂篮单元退出工作，消除其自重效应。
3）如果挂篮转移锚固，则挂篮单元退出工作，释放挂篮内力，并将拉索索力转到主梁上。
4）如果安装挂篮，则将挂篮单元置为工作单元并与主梁联结，计算挂篮自重产生的结构效应。
5）如果挂篮上有加载，则计算加载量值，并计算其结构效应。
（挂篮加载时，挂篮必须为工作状态）；一般施工过程：安装空挂篮、调索、浇筑部分砼、调索、浇筑全部混凝土、调索、拉索锚固转移、移动挂篮，其中移动挂篮过程采用在同一阶段拆除和安装挂篮来模拟。
6）后支点挂篮：（一般用于无索结构的悬臂施工，如连续梁、T构等）7）如果挂篮被拆除，则挂篮单元退出工作，消除其自重效应。
如果挂篮转移锚固，则挂篮单元退出工作，释放挂篮内力。
如果安装挂篮，则将挂篮单元置为工作单元并与主梁联结，计算挂篮自重产生的结构效应。
如果挂篮上有加载，则计算加载量值，并计算其结构效应。
（挂篮加载时，挂篮必须为工作状态）。
一般施工过程：安装空挂篮、浇筑砼、张拉预应力、释放挂篮、移动挂篮，其中移动挂篮过程采用在同一阶段拆除和安装挂篮来模拟。
18、桥博计算速度很慢，有可能是因为自定义截面，或者是没有定义运算步长（不定义步长则按相邻支撑点之间的最小距离1/50）19、当横向力分布系数输入1时，则计算出的活载反力为单列车活载反力，单列车活载反力对于我们计算下部时经常用到。
20、大家在计算桥面是双面坡的连续梁时，由于桥博梯度温度默认是从截面最高点往下开始计算的，所以梯度温度计算的偏小，解决的办法就是将主梁做成平坡，梁高取平均梁高来计算。
二、计算截面几何特性1、CAD查取：在AUTOCAD中有一个命令massprop可以计算截面的面积、周长、质心、惯性矩，操作简介：（1）首先在CAD中画出如下图的图形；(2)用region命令将图形转化成内外两个区域；(3)用subtract命令求内外区域的差集；(4)用move命令将图形移动至（0，0，0），用scale 命令将图形单位调整为米；(5)用massprop命令计算截面性质（可惜这个命令不能计算抗扭惯距）。
2、采用桥博计算截面惯距操作简介：本人使用的是桥博3.03，大家可以新建一个项目组，在新建项目上右键选择截面设计，选择C:\Program Files\TongHao\DoctorBridge30\EXAMPLES\Tool\DbDebug2.sds，当前任务类型选择截面几何特征，在截面描述中清除当前截面（包括附加截面还有主截面里面的钢筋），选择“斜腹板单箱单室”（大家在可根据自己计算的截面选择相应的截面，如果桥博内置的截面没有的话，可以选用从CAD中导入，ＣＡＤ导入将在后面的教程中介绍）输入截面相应的数据（附图）。
3、第三种方法：采用midas/SPC计算截面性质，也是编者向大家推荐采用的方法！！他不仅可以计算抗弯惯距而且可以计算抗扭惯距！！操作简介：首先需要大家把画好的截面存成dxf文件格式（需要把截面的内外区域放到一个图层里，截面单位与刚进SPC里选用的单位统一，本教程选用的单位为米，坐标系为大地坐标系）。
(2)在File菜单中选择import/AUTOCAD.DXF，然后选择文件，这时候大家就可以看到你画的截面就被导入SPC中了；(3)选择model菜单中Section/Generate，用鼠标框选截面（被选择后线型变成红色）；这一步最关键，在apply正上方，有一个Caculate Properties Now复选框，勾选他，然后选择Aplly；选择Property菜单中的Display可以查阅Asx和Asy（抗剪面积）、Ixx和Iyy（这两项是抗弯惯距）、Ixy、J（抗扭惯距）。
也可以用List列表查询，或者输出成文本文件，下面列出的就是文本文件：A——1.273881453070；Asx——0.706829629623；Asy——0.470480363253；Ixx——0.394983378948（抗弯惯距）；Iyy——0.792165028718；Ixy——0.000000000000J——0.446936754149（抗扭惯距）。
4、第四种方法是简化计算截面来计算抗扭惯矩：对于像简支转连续这种小箱梁，计算截面抗扭惯距时，闭合截面以外的板可以忽略不计，大约为总扭矩的1%左右，结果主梁简化成为一个对称的梯形，简化图形见附件简化截面：计算公式:It1=4×b^2×h1^2/(2×h/t+b/t1+b/t2)其中：t，t1，t2为各板厚度h,b为板沿中心线长度，h为上下板中心线距离It1= 4×((1.605+0.865)/2)^2×1.48^2/(2×1.5255/0.1746+0.865/0.18+1.605/0.22)=0.4518 m4计算出抗扭惯矩为0.4518，而用midas计算抗扭惯矩0.4469，两者之间相差不多！！完全可以用简化模型计算二、横向分布系数：1、预制梁（板梁、T梁、箱梁）这一类也可分为简支梁和简支转连续2、现浇梁（主要是箱梁）首先我们来讲一下现浇箱梁：一个单箱三室跨径27+34+27米的连续梁，梁高1.55米，桥宽12.95米。
1）支点采用计算方法为为偏压法（刚性横梁法）mi=P/n±P×e×ai/(∑ai*ai)2）跨中采用计算方法为修正偏压法（大家注意两者的公式，只不过多了一个β）mi=P/n±P×e×ai×β/(∑ai * ai)β---抗扭修正系数，β=1/(1+L^2×G×∑It/(12×E×∑ai^2 Ii)其中：∑It---全截面抗扭惯距；Ii---主梁抗弯惯距，Ii=K Ii` K为抗弯刚度修正系数，L---计算跨径；G---剪切模量，G=0.4E，旧规范为0.43E；P---外荷载之合力；e---P对桥轴线的偏心距；ai--主梁I至桥轴线的距离。
或者采用简化截面计算界面的抗扭，下面就介绍一下这种大箱梁是如何简化截面的：简化后箱梁高度按边肋中线处截面高度(1.55m)计算，悬臂比拟为等厚度板。
①矩形部分(不计中肋)：计算公式：It1=4×b^2×h1^2/(2×h/t+b/t1+b/t2)其中：t，t1，t2为各板厚度；b为板沿中心线长度；h为上下板中心线距离It1=4×((8.096+7.281)/2)^2×1.34^2/(2×1.401/0.603+8.097/0.22+7.281/0.2)=5.454 m4②悬臂部分计算公式：It2=∑C i b i t i3其中：ti，bi为单个矩形截面宽度、厚度Ci为矩形截面抗扭刚度系数，按下式计算:Ci=1/3×(1-0.63×ti/bi + 0.052×(ti/bi)^5)=1/3×(1-0.63×0.26/2.2+0.052×(0.26/2.2)^5) =0.3098It2=2×0.309×2.2×0.26^3=0.0239 m4③截面总的抗扭惯距It= It1+ It2=5.454+0.0239=5.4779 m4大家可以用midas计算对比一下看看简化计算和实际能差多少？？先计算一下全截面的抗弯和中性轴，下面拆分主梁需要用的到采用<<桥梁博士>>V2.9版中的截面设计模块计算全截面抗弯惯距，输出结果如下：<<桥梁博士>>---截面设计系统输出M文档文件: D: \27+34+27.sds文档描述: 桥梁博士截面设计调试任务标识: 组合截面几何特征任务类型: 截面几何特征计算截面高度: 1.55 m计算结果:基准材料: 50号混凝土基准弹性模量: 3.5e+04 Mpa换算面积:7.37 m2换算惯矩: 2.24 m4中性轴高度: 0.913 m沿截面高度方向 5 点换算静矩(自上而下):主截面:点号: 高度(m): 静矩(m3):1 1.55 0.02 1.16 1.773 0.775 1.834 0.388 1.585 0.0 0.0计算成功完成结果：I全= 2.24 m4 中性轴高度H=0.913m下面来讲一下主梁拆分的原则：将截面划分为τ梁和I梁，保持将两截面中性轴与全截面中性轴位置一致。
