粘土砖的物理指标
建筑工程材料习题集01
第一章工程材料基本性质一、判断题1．含水率为4%的湿砂重100g，其中水的重量为4g。
2．热容量大的材料导热性大，受外界气温影响室内温度变化比较快。
3．材料的孔隙率相同时，连通粗孔者比封闭微孔者的导热系数大。
4．从室外取一块重为G1的粘土砖。
浸水饱和后重为G2，烘干后重为G3，则这块粘土砖的质量吸水率为ωm=（G2－G3）/G15．同一种材料，其表观密度越大，则其孔隙率越大。
6．将某种含水的材料，置于不同的环境中，分别测得其密度，其中以干燥条件下的密度为最小。
7．吸水率小的材料，其孔隙率最小。
8．材料的抗冻性与材料的孔隙率有关，与孔隙中的水饱和程度无关。
9．在进行材料抗压强度试验时，大试件比小试件的试验结果指标值偏小。
10．某些材料虽然在受力初期表现为弹性，达到一定程度后表现出塑性特征，这类材料称为塑11．材料吸水饱和状态时水占的体积可视为开口孔隙体积。
12．材料进行强度试验时，加荷速度快的比加荷速度慢的试验结果指标值偏小。
13．材料在空气中吸收水分的性质称为材料的吸水性。
14．某材料含大量开口孔隙，直接用排水法测定其体积，该材料的质量与所测得的体积之比即为该材料的表观密度。
15．材料的抗渗性与材料的开口孔隙率关系不大。
16．材料的冻融破坏主要是由于材料的水结冰造成的。
17．钢材因具有良好的技术性质，因此能承受较大的弹性变形和较小的塑性变形。
18．材料含水会使堆积密度和导热性增大，强度提高，体积膨胀。
19．材料在自然状态下的体积，包括材料内部孔隙在内的体积和颗粒之间的空隙体积。
20．材料的绝对实体积是指固体物质所占体积，包括材料的内部孔隙体积。
二、填空题1．材料的吸湿性是指材料在空气中2．材料的吸水性用来表示，吸湿性用来表示。
3．材料耐水性的强弱可以用来表示；材料的耐水性越好，该数值越。
4．材料的抗冻性以材料在吸水饱和状态下所能抵抗的来表示。
5．称取松散密度为1400kg/m3的干砂200g，装入广口瓶中，再把瓶中注满水，这时称重为500g。
地基与基础题库(土力学)
一、填空题1、基础根据埋置深浅可分为和。
(深基础，浅基础)2、说出三种深基础类型：、、。
（桩基础、沉井基础、箱形基础）3、地基基础设计时应满足的两大要求是、。
（强度、变形）4、土是由、、组成，故称为三相体。
（土颗粒，水，空气）5、均质土体中的竖向自重应力取决于和。
（容重，深度）6、土颗粒试验分析结果用表示。
（颗粒级配曲线）7、桩基础按受力条件可分为端承桩和，其中，群桩效应显著的是。
（摩擦桩，摩擦桩）8、土颗粒的结构有三种：单粒结构，蜂窝结构，。
（絮状结构）9、土的三个基本物理性质指标是重度、含水量、。
（土粒相对密度）10、土的孔隙比e< 时，土是密实的低压缩性土；e>1时，为疏松土。
（0.6）11、土中液态水可以分为自由水和。
（结合水）12、土的饱和度Sr= 时,为完全饱和状态；当Sr= 时,为完全干燥状态。
（1，0）13、无粘性土的物理状态指标是，粘性土的物理状态指标是含水率。
（密实度）14、当偏心荷载作用在基础上时，基底压应力图形为或。
（梯形，三角形）15、基础及回填土的平均重度值一般取 KN/m³。
（20）16、写出基础和其上回填土重的计算公式Gk = 。
（AdG）17、砂土标准惯入锤击次数N≤时，土的状态是松散；N≥时，土的状态是密实。
（10，30）18、地基土中的应力包括自重应力和。
（附加应力）19、中心荷载作用下基底压应力呈形分布。
（矩）20、基础底面抵抗矩W=bl2/6,其中b、l分别表示基础底板、的尺寸。
（宽度，长度）21、地基中附加应力是在地基中引起的应力。
（建筑物荷载或外荷载）22、工程土的压缩变形主要是由于孔隙中的和被挤出，致使土孔隙减小。
（水，气体）23、土的压缩系数a1―2 时,是低压缩性土；a1―2时，是高压缩性土。
（<0.1Mpa-1，≥0.5 Mpa-1）24、建筑物沉降观测时，在一个观测区，水准点不少于个。
（3）25、挡土墙后面的填土压力可以分为主动土压力、被动土压力、。
水运 材料试题(全)
水运工程材料科目试题单选题（30题，每题1分）（1）建筑原材料12题ⅡAC1 1. 水泥试块进行养护时，养护水的温度控制在________。
答：BA．18℃~22℃B．19℃~21℃C．20℃~22℃D．16℃~18℃ⅡBC1 2. 水泥安定性试验中，当两个试饼的安定性判别结果有矛盾时，应________。
答：AA．认为水泥的安定性不合格B．认为水泥的安定性合格C．补做第三个试饼安定性试验后判定D．这次试验无效ⅡAC1 3. 防水卷材的不透水性试验中，一般要求卷材的________为迎水面。
答：AA．上表面B．下表面C．砂面D．两面都可以ⅡBC1 4. 砂子的氯化物含量的测定试验中，加入硝酸银的目的是________。
答：AA．与氯化物进行反应，测定氯离子的含量B．做指示剂C．使指示剂变色D．使砂子中的氯盐充分溶解ⅡAC1 5. 做砂子的表观密度试验，试样在容量瓶中浸泡________时间。
答：C A．2h B．12h C．24h D．72hⅡBC1 6. 钢筋屈服强度计算结果须修约至________。
答：BA．10N/mm2 B．5N/mm2C．2N/mm2D．1N/mm2ⅡAC1 7. 土工织物垂直渗透试验中，注水的顺序是________。
答：CA．向上游容器内注水后流到下游容器B．上游容器和下游容器同时注水C．向下游容器内注水后流到上游容器D．从土工织物试样处注水ⅡBC1 8. 修补材料的抗压强度应________。
答：BA．与老混凝土一样高B．高于老混凝土5~10MPaC．高于老混凝土10~20MPaD．比老混凝土略低ⅡAC1 9. 相同品种牌号、同一批出厂的沥青，以________为一个取样单位。
答：D A．5t B．10t C．15t D．20tⅡBC110. 沥青的针入度越大，表明________。
答：BA．粘滞性越大B．粘滞性越小C．塑性越大D．塑性越小ⅡBC1 11. 以下材料中不是修补材料的有________。
应用粘土科学(3篇)

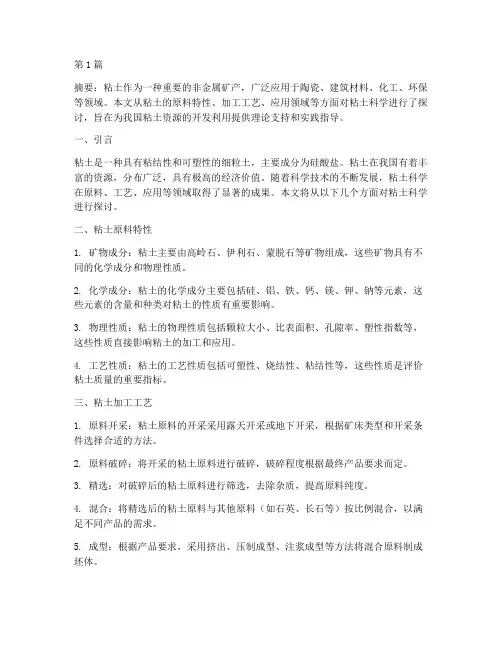

第1篇摘要：粘土作为一种重要的非金属矿产，广泛应用于陶瓷、建筑材料、化工、环保等领域。
本文从粘土的原料特性、加工工艺、应用领域等方面对粘土科学进行了探讨，旨在为我国粘土资源的开发利用提供理论支持和实践指导。
一、引言粘土是一种具有粘结性和可塑性的细粒土，主要成分为硅酸盐。
粘土在我国有着丰富的资源，分布广泛，具有极高的经济价值。
随着科学技术的不断发展，粘土科学在原料、工艺、应用等领域取得了显著的成果。
本文将从以下几个方面对粘土科学进行探讨。
二、粘土原料特性1. 矿物成分：粘土主要由高岭石、伊利石、蒙脱石等矿物组成，这些矿物具有不同的化学成分和物理性质。
2. 化学成分：粘土的化学成分主要包括硅、铝、铁、钙、镁、钾、钠等元素，这些元素的含量和种类对粘土的性质有重要影响。
3. 物理性质：粘土的物理性质包括颗粒大小、比表面积、孔隙率、塑性指数等，这些性质直接影响粘土的加工和应用。
4. 工艺性质：粘土的工艺性质包括可塑性、烧结性、粘结性等，这些性质是评价粘土质量的重要指标。
三、粘土加工工艺1. 原料开采：粘土原料的开采采用露天开采或地下开采，根据矿床类型和开采条件选择合适的方法。
2. 原料破碎：将开采的粘土原料进行破碎，破碎程度根据最终产品要求而定。
3. 精选：对破碎后的粘土原料进行筛选，去除杂质，提高原料纯度。
4. 混合：将精选后的粘土原料与其他原料（如石英、长石等）按比例混合，以满足不同产品的需求。
5. 成型：根据产品要求，采用挤出、压制成型、注浆成型等方法将混合原料制成坯体。
6. 烧结：将成型后的坯体进行高温烧结，使其达到一定的强度和密度。
四、粘土应用领域1. 陶瓷：粘土是陶瓷生产的主要原料，可用于制作日用陶瓷、卫生洁具、建筑陶瓷等。
2. 建筑材料：粘土可用于生产砖瓦、水泥、石膏等建筑材料。
3. 化工：粘土可用于制备催化剂、吸附剂、填料等化工产品。
4. 环保：粘土可用于处理废水、废气、固体废弃物等环保领域。
各种砖的规格材质以及对应定额
砌筑工程砖、砂浆水泥砖标准砖标准砖中文名标准砖分类实心砖重量 1800-1900kg/m3目录1. 1标准砖2. 2空心砖3. 3灰砂砖标准砖尺寸为240mm×115mm×53mm的实心砖标准砖重量1800-1900kg/m3 一立方米标准砖529块1/（0.24*（0.115+0.01）*（0.053+0.01））=529（灰缝宽度按10mm考虑）空心砖标准尺寸：240mm*115mm*90mm240mm*115mm*180mm240mm*240mm*90mm180mm*180mm*90mm灰砂砖标准尺寸：240mm×115mm×53mmKP1型烧结多孔粘土砖KP1表示烧结多孔砖的一种型号。
烧结多孔砖简称多孔砖，是指以黏土，页岩，煤矸石或粉煤灰为主要原料，经焙烧而成的具有竖向孔洞（孔洞率不小于25%，孔的尺寸小而数量多）的砖。
其外形尺寸，长度为290，240，190mm，宽度为240，190，180，175，140，115mm，高度为90mm。
型号有KM1，KP1和KP2三种。
中文名KP1型烧结多孔粘土砖作用承重强度等级MU30等类型P 型，M 型P 型多孔砖一般是指KP1，它的尺寸接近原来的标准砖，现在还在广泛的应用。
M 型多孔砖的特点是:由主砖及少量配砖构成砌墙不砍砖基本墙厚为190mm，墙厚可根据结构抗震和热工要求按半模级差变化这无疑在节省墙体材料上比实心砖和P 型多孔砖更加合理其缺点是给施工带来不便。
目前是两种砖并存。
烧结多孔砖主要用于承重部位，其强度等级划分为MU30，MU25，MU20，MU15和MU10 。
KP1型烧结多孔粘土砖（上图）粉煤灰硅酸盐砌块（无图）粉煤灰硅酸盐砌块通常为实心砌块，其重力密度一般为15～16kN/m3以上，以粉煤灰硅酸盐为主，其加工工艺与粉煤灰类似。
主要规格有长880mm、580mm，厚190mm，高380mm。
水泥标准砖（见下图）加气混凝土砌块加气混凝土砌块是一种轻质多孔、保温隔热、防火性能良好、可钉、可锯、可刨和具有一定抗震能力的新型建筑材料。
保温材料容重

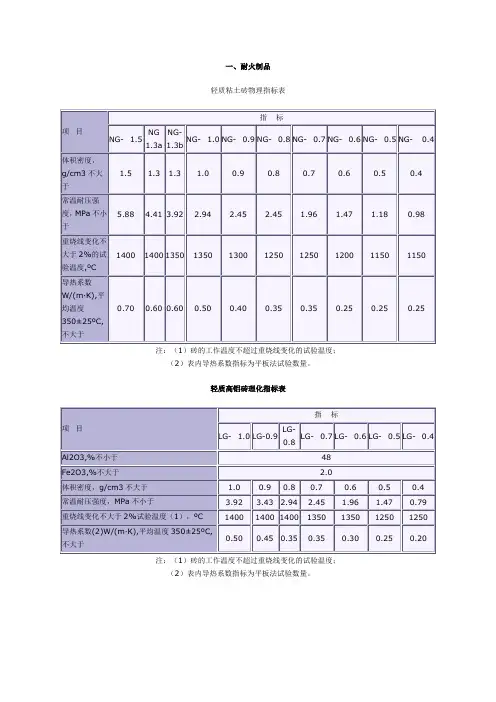

一、耐火制品
轻质粘土砖物理指标表
注：（1）砖的工作温度不超过重烧线变化的试验温度；
（2）表内导热系数指标为平板法试验数量。
轻质高铝砖理化指标表
注：（1）砖的工作温度不超过重烧线变化的试验温度；
（2）表内导热系数指标为平板法试验数量。
耐火捣打料性能表
硅酸铝耐火纤维理化性能表
二、耐火隔热材料
各种隔热材料主要性能表
硅藻土砖理化指标表
矿渣棉技术性能表
蛭石制品主要技术指标表
膨胀蛭石主要技术性能表
隔热珍珠岩制品理化指标表
石棉粉制品
石棉编绳每米重量表
石棉扭绳每米重量表
三、保温隔热制品
蛭石类
珍珠岩类
矿渣棉类
玻璃棉制品
岩棉类
微孔硅酸钙制品
新型保温材料
注：FBT、海泡石、JBT、硅酸镁等保温材料，均属涂抹型材料，是90年代新型换代产品。
无碱无捻粗砂方格布规格重量表
无碱玻璃布规格重量表。
常见保温材料物理性能
一、耐火制品
轻质粘土砖物理指标表
注：（1）砖的工作温度不超过重烧线变化的试验温度；
（2）表内导热系数指标为平板法试验数量。
轻质高铝砖理化指标表
注：（1）砖的工作温度不超过重烧线变化的试验温度；
（2）表内导热系数指标为平板法试验数量。
耐火捣打料性能表
硅酸铝耐火纤维理化性能表
二、耐火隔热材料
各种隔热材料主要性能表
硅藻土砖理化指标表
矿渣棉技术性能表
蛭石制品主要技术指标表
膨胀蛭石主要技术性能表
隔热珍珠岩制品理化指标表
石棉粉制品
石棉编绳每米重量表
石棉扭绳每米重量表
三、保温隔热制品
蛭石类
珍珠岩类
矿渣棉类
玻璃棉制品
岩棉类
微孔硅酸钙制品
新型保温材料
注：FBT、海泡石、JBT、硅酸镁等保温材料，均属涂抹型材料，是90年代新型换代产品。
无碱无捻粗砂方格布规格重量表
无碱玻璃布规格重量表。
蒸压加气混凝土砌块主要技术指标和物理性能
蒸压加气混凝土砌块主要技术指标和物理性能Document number：NOCG-YUNOO-BUYTT-UU986-1986UT蒸压加气混凝土砌块主要技术指标和物理性能蒸压加气混凝土砌块选用时应考虑的主要技术指标：强度，干密度，干燥收缩值、抗冻性和导热系数，放射性。
蒸压加气混凝土砌块的有以下八个物理性能：1轻质性蒸压加气混凝土砌块的容重一般为400kg/m3~700kg/m3,相当于空心黏土砖的1/3、实心黏土砖的1/5、混凝土的1/4,也低于一般轻集料混凝土的容重。
因而,采用蒸压加气混凝土砌块作墙体材料可以大大减轻建筑物的自重,节约建筑材料和工程费用。
2保温性蒸压加气混凝土砌块内部含有大量气泡和微孔,因而有良好的保温性能。
容重400kg/m3~700kg/m3的加气混凝土导热系数通常为(m·K)~(m·K),保温能力是黏土砖的3~4倍、普通混凝土的4~8倍。
3抗压性06级蒸压加气混凝土砌块抗压强度为,07级为。
蒸压加气混凝土砌块整体强度大,每个砌块一般相当于10块黏土砖,因此其砌体的强度利用率高,强度利用系数为.7~,而黏土砖的强度利用系数只有~。
4耐火性蒸压加气混凝土砌块导热系数低,热迁移慢,能有效抵抗火灾,并保护结构不受火灾影响。
其耐火温度高达700℃,为一级耐火材料,属无机不燃物,高温下不会产生有害气体,是消防免检产品。
5吸声性蒸压加气混凝土具有球状密闭多孔结构,因而有一定的吸声性能,吸声系数为~,吸声性能优于普通的混凝土,适用于对吸声有特殊要求的建筑墙体。
加气混凝土墙的隔声量,100mm厚为45dB,180mm厚为53dB,240mm厚为58dB。
6耐久性600mm×300mm×300mm的试件在大气中暴露一年后抗压强度提高25%,10年强度仍然保持稳定,大部分加气混凝土在自然碳化后强度略有提高,这说明加气混凝土具有良好的耐久性能。
7抗渗水性蒸压加气混凝土具有密闭独立球状结构,因而吸水导湿缓慢。
DIN1089_2
Part2
3
中国冶金设备总公司 段学军 仅供参考
4.2 尺寸 砖尺寸的检验及对结果的评价按简单抽样计 划 AQL 6.5 进行。 以在制造厂按 ISO 5022:1979，进行质量检查 为前提，只在检验开始时或者对符合质量指标 有怀疑时才采用全面抽样范围。 如果前提已满足，则建议按 DIN ISO 2859 Part1 对检验计划进行简化 (见表 3)
3.2 代号 表 1 和表 2 列出的品种代号其含义为： E：焦炉用石英粘土砖，数字表明硅含量
E70：硅含量≥70％ E65：硅含量≥65％ KA：焦炉用粘土砖，数字表明铝含量
KA40：Al2O3 含量≥44％ KA35：Al2O3 含量≥35％ 根据制造工艺不同有两种砖： 1：干性或半干性压制 2：塑性成型
表 4 允许的边角损伤
边棱损伤 1)
角损伤 1)
砖面
接触煤或煤气的砖面
炉墙
炉门
接触煤 的砖面
A≤10mm B≤5 mm C≤15mm
A≤20mm B≤10mm C≤15mm
D≥20mm
D≥20mm
接触煤 气的砖 面
A≤30mm B≤10mm C≤30mm D≥20mm
A≤50mm
A≤30mm
其它砖
B≤30mm
ICS 81.080;91.100.20
中国冶金设备总公司 段学军 仅供参考
DIN 1089-2
焦炉用耐火材料
第 2 部分：粘土砖的要求与检验
描述符: 耐火材料，原料，焦炉，原料检验，采矿
焦炉用耐火材料-第 2 部分：粘土砖的要求与检验
1. 适用范围和目的
本标准适用于规定焦炉用粘土砖的种类和性 能值。其他的粘土砖的种类和性能值在钢铁材 料册 SEW 917 与 SEW 912。
粘土砖的物理指标
粘土砖的物理指标项目指标 N-1 N-2a N-2b N-3a N-3bN-4 N-5 N-6耐火度，℃不低于 1750 1730 1730 1710 1 710 1690 1670 15800.2MPa的荷重软化开始温度（T0.5），℃不低于 1400 1350 13201300重烧线变化，% 1400℃2h +0.1-0.4 +0.1-0.5 +0.2-0.51350℃2h +0.2-0.5 +0.2-0.5 +0.2-0.5 +0.2-0.5显气孔率，% 不大于 22 24 26 24 2624 26 28常温耐压强度，MPa 不小于 30 25 20 20 1520 15 15热震稳定性次数 N-2b、N-3b必须进行此项检验，将实测数据在质量证明书中注明。
高铝砖的理化指标项目指标LZ-75 LZ-65 LZ-55 LZ-48 Al2O3，% 不小于 75 65 55 48耐火度，℃不低于 1790 1770 175800.20MPa荷重软化开始温度，℃ 1520 1500 1470 1420重烧线变化，% 1500℃，2h +0.1-0.41450℃，2h +0.1-0.4显气孔率，% 不大于 23 22常温耐压强度，MPa 不小于 53.9 49.0 44.1 39.2SiO2含量在93%以上的耐火砖称为硅砖。
硅砖是以石英石(硅石或石英砂)为原料，粉碎后加人适量的粘结剂(石灰乳或亚硫酸纸浆废液)、矿化剂(铁粉)及部分硅质熟料(或废硅砖粉)，经混合、成型、干燥后，在1400-1430℃的窑炉中焙烧而成。
硅砖属于酸性耐火材料，具有良好的抗酸性侵蚀能力，它的导热性能好，荷重软化温度高，一般在1620℃以上，仅比其耐火度低70-80℃。
硅砖的导热性随着工作温度的升高而增大，没有残余收缩，在烘护过程中，硅砖体积随着温度的升高而增大。
所以，硅砖是焦炉上较理想的耐火制品，现代大中型焦炉的重要部位(如燃烧室、斜道和蓄热室)都用硅砖砌筑。
轻质粘土砖国家标准
轻质粘土砖国家标准
轻质粘土砖是一种常见的建筑材料，具有重量轻、保温隔热、吸水率低等优点，因此在建筑行业得到广泛应用。
为了规范轻质粘土砖的生产和使用，国家制定了一系列的标准，以确保轻质粘土砖的质量和安全性。
本文将对轻质粘土砖国家标准进行详细介绍，以便相关行业人士和消费者了解和遵守。
首先，轻质粘土砖国家标准主要包括了产品的分类、技术要求、检验方法、标志、包装、运输、贮存等内容。
在产品的分类方面，标准根据轻质粘土砖的用途和性能将其分为不同等级，以满足不同工程的需要。
而在技术要求方面，标准规定了轻质粘土砖的外观质量、物理性能、化学性能等方面的指标，确保产品符合相关的要求。
其次，标准还对轻质粘土砖的检验方法进行了详细的规定。
包括了外观质量的
检验、物理性能的检验、化学性能的检验等内容，以确保产品的质量稳定和可靠。
此外，标准还对轻质粘土砖的标志、包装、运输、贮存等环节进行了规范，以确保产品在生产、销售和使用的全过程中都能够保持良好的状态。
总的来说，轻质粘土砖国家标准的制定是为了保障产品质量、促进行业发展、
保障消费者利益。
遵守标准，不仅有利于企业提升产品质量，提高竞争力，也有利于消费者选择安全、放心的产品。
因此，我们应该充分了解和遵守轻质粘土砖国家标准，共同维护建筑材料市场的秩序和规范，推动行业的健康发展。
通过对轻质粘土砖国家标准的了解，我们不仅可以更好地选择和使用产品，也
可以促进企业提升产品质量，推动行业的发展。
因此，希望相关行业人士和消费者能够重视轻质粘土砖国家标准，共同为建筑材料行业的发展做出贡献。
耐火砖种类及详细资料
耐火砖种类及详细资料常用耐火砖产品说明耐火砖是服务于高温技术的基础材料，与各种工业窑炉有着极为密切的关系。
不同种类的耐火砖由于化学矿物组成、显微结构的差异和生产工艺的不同，表现出不同的基本特性。
所以，在了解和研究工业窑炉筑炉材料的过程中，有必要对耐火砖的种类加以叙述介绍。
___系耐火砖硅铝系耐火砖是以AL2O3—SiO2二元系统相图为基本理论，主要包括以下几种：1.硅砖，是指含SiO2 93%以上的耐火砖，是酸性耐火砖的主要品种。
它主要用于砌筑焦炉，也用于各种玻璃、陶瓷、炭素煅烧炉、耐火砖的热工窑炉的拱顶和其他承重部位，在热风炉的高温承重部位也用，但是不宜在600℃以下且温度波动大的热工设备中使用。
2.粘土砖，粘土砖主要由莫来石、玻璃相和方石英及石英所组成。
它是高炉、热风炉、加热炉、动力锅炉、石灰窑、回转窑、玻璃窑、陶瓷和耐火砖烧成窑中常用的耐火砖。
3.高铝砖，高铝砖的矿物组成为刚玉、莫来石和玻璃相，其含量取决于AL2O3/ SiO2比以及杂质的种类和数量，可按AL2O3含量进行耐火砖的等级划分。
它多用烧结法生产。
但产品还有熔铸砖、熔粒砖、不烧砖和不定形耐火砖。
高铝砖广泛用于钢铁工业、有色金属工业和其他工业。
4.刚玉砖，刚玉砖是指AL2O3含量不小于90%，以刚玉为主要物相的的一种耐火砖，可分为烧结型刚玉砖和电熔型刚玉砖。
耐火砖字母编号规则通用耐火砖的砖号由“T”字开头，即“通”字汉语拼音的第二个字母，通用砖的砖号是：T-1,T-2,T-3……。
T-105.T字后的Z、C、S、K及J分别为直形砖，侧楔形砖，宽楔形砖及拱脚砖的＂直＂，＂侧＂，＂竖＂，＂宽＂及＂脚＂字汉语拼音的第一个小写字母．短横线后来顺序号。
代号中Z、C、S、K及J分别代表直形砖、侧楔形砖、拱脚形砖的汉语拼音的第一个大写字母，分别表示“直”、“竖”、“宽”及“脚”。
直形砖的代号由砖长a的百位及十位数字和砖厚C的十位数字组成，楔形砖的代号由大小头之间距离b的百位及十位数字和砖厚C的十位数字组成，拱脚形砖的代号由斜面长L的百位及十位数字和倾斜角a的十位数字组成。
鉴别建筑材料(常见、重要原材料)简易方法和措施
3．观察砖的颜色：若砖表面呈黄色，打开砖的断面，有明显生土心；若内燃砖，砖心呈灰黑色，含有大量未燃碳粒，称“欠火砖”，也属废品。
国家历年来质量监督抽查，发现砖的质量问题主要有：1．外观质量：裂纹、尺寸偏差超标，杂质突出，磕碰硬伤，均属废品；2．抗冻性能不合格；3．石灰爆裂性能不合格；4．影响建筑质量的欠火砖，酥砖，螺旋砖，裂纹砖多次发现；5．强度标号不合格。
二、水泥据查，水泥质量与当地质检部门是否负责有关，查的严质量当然好，就怕用过期的，其质量问题较为突出。
水泥质量的简易检查方法。
1．包装：包装袋上应有厂名、品种、标号、批号、包装日期、生产许可证编号。
包装袋两侧应印有水泥名称和标号，水泥品种不同，所用印刷色不同：硅酸水泥和普通硅酸盐水泥用红色；矿渣水泥用绿色；火山灰和粉煤灰水泥用黑色。
水泥生产许可证编号为ＸＫ23－001。
2．色泽：硅酸盐水泥呈灰色或深灰色；火山灰灰质水泥用红矸石或碎砖作混合材时呈红色。
3．袋重：水泥可以袋装或散装，袋装水泥每袋净重50ｋｇ，且不得少于标志重量的98％。
随意抽取20袋水泥总重量不得小于1000ｋｇ。
4．生产日期：超过三个月须重新化验确定质量。
水泥包装袋对水泥质量起着重要保护作用，为此国家制定了强制性标准，要求复膜塑编袋的制袋基材单位面积质量应≥90ｇ／ｍ2，复膜层厚度≥0．025ｍｍ，整袋单位面积质量不低于110ｇ／ｍ2，基材拉断力比值，横向＞650Ｍ。
国家有关部门于1996年发文明令淘汰无复膜塑编水泥袋及二标二再等劣质水泥袋。
但近年来市场监督抽查发现，一些水泥生产企业，用劣质水泥包装袋降低成本，获取非法利润。
劣质水泥包装袋的危害主要有以下三方面：一是不能保证水泥质量。
根据对塑编水泥包装袋防潮性能对水泥质量影响的检测结果，在相同环境下，劣质塑编袋和标准纸袋包装的水泥同样存放14ｄ，劣质塑编袋包装的水泥强度下降40％，必然会给建设工程质量埋下隐患。
而纸袋包装的水泥质量基本不变。
（整理）土木工程材料习题集
（整理）⼟⽊⼯程材料习题集型⼀：选择题1.抗压强度⽐抗拉强度⼤得多的材料是［ D ］A.塑性材料B.韧性材料C.弹性材料D.弹塑性材料2.只包括闭⼝孔在内的密度是［ C ］A.堆积密度B.体积密度C.视密度D.表观密度3.过⽕砖特点是［］A.强度⾼，耐久性好，⾊浅，声哑B.强度低，耐久性差，⾊深，声哑C.强度低，耐久性差，⾊浅，声响D.强度⾼，耐久性好，⾊深，声响4.天然⼆⽔⽯膏压蒸条件（0.13MPa，124℃）下⽣成［ A ］A.建筑⽯膏B.死烧⽯膏C.⾼强⽯膏D.地板⽯膏5.掺混合材6％～15％的硅酸盐⽔泥是［ B ］A.硅酸盐⽔泥B.普通⽔泥C.复合⽔泥D.专⽤⽔泥6.混凝⼟拌合物坍落度过低，改善⽅法可采⽤［ B ］A.增⼤砂率B.⽔灰⽐不变，增加⽔泥浆C.增⼤⽔灰⽐D.增加⽤⽔量7.试配混凝⼟时，掺加引⽓剂时，调整砂率应采⽤的措施是［ B ］C.砂率不变，减少砂⽯D.适当减少砂率8.砂浆的稠度采⽤的计量⽅法为［ C ］A.坍落度法B.维伯稠度法C.沉⼊度法D.分层度法9.碳素结构钢的牌号表⽰［ D ］A.抗拉强度B.塑性C.韧性D.屈服强度10.碳钢的主要强度组分是［ B ］A.铁素体B.渗碳体11.承受冲击振动荷载的结构应选⽤［ B ］A.塑性材料B.韧性材料C.弹性材料D.弹塑性材料12.材料密度的⼤⼩取决于［］A.孔隙率B.材料组成和微观结构C.材料种类D.材料密实度13.⽋⽕砖特点是［］A.强度⾼的，耐久性好，⾊浅，声哑B.强度低，耐久性好，⾊浅，声脆C.强度⾼，耐久性差，⾊浅，声脆D.强度低，耐久性差，⾊浅，声哑14.⽯灰的硬化包括［ D ］A.收缩硬化B.化学硬化和物理硬化C.结晶硬化15.硅酸盐⽔泥的特性之⼀是［D ］A.强度⾼，但发展慢B.耐腐蚀性强C.耐热性强D.抗冻性强16.混凝⼟拌合物的粘聚性较差，改善⽅法可采⽤［ B ］A.增⼤砂率B.减少砂率C.增⼤⽔灰⽐D.增加⽤⽔量17.试配混凝⼟时，发现混凝⼟的流动性较⼤，应采⽤的措施是［B ］A.增加砂率B.砂率不变，加⼊砂⽯C.降低W/CD.W/C不变，加⼊⽔泥浆18.下列不是矿渣硅酸盐⽔泥特点的是［ B ］A.早强低B.⽔化热⾼C.耐热性好D.⼲缩性较⼤19.碳素结构钢的划分牌号的依据是［ D ］A.抗拉强度B.塑性C.韧性D.屈服强度20.钢材中，碳元素含量增加，可明显增加其［ A］A.脆性和硬度B.塑性21.下列不能引起⽔泥安定性不良的是［ D ］A.游离氧化钙B.游离氧化镁C.⽯膏D.三氧化硫22.下列表⽰材料耐⽔性的参量是［ B ］D.饱和系数23.⽋⽕砖的特征为［］A.颜⾊较深B.击之声⾳响亮C.强度低D.耐久性好24.⽯油沥青中含蜡量增加会导致［］A.低温稳定性增加B.低温不易开裂C.粘附性增加D.⾼温稳定性增加25.GRC是⼀种［］A.⽔泥B.混凝⼟C.塑料D.钢材26.保温材料构造上的特点是［ A ］A.孔隙率⼩，孔⼤且封闭B.孔隙率⼩，孔⼩且开⼝C.孔隙率⼤，孔⼩且开⼝D.孔隙率⼤，且封闭27.下列是热塑性塑料特点的是［ C ］A.坚硬B.熔点⾼C.受热软化冷却凝固不发⽣化学变化D.密度⼤28.提⾼混凝⼟强度的措施有［ D ］A.采⽤较⼤⽔灰⽐B.采⽤卵⽯C.增加⽤⽔量D.掺加外加剂29.下列不是混凝⼟特点的是［ A ］D.脆性30.碳钢中碳元素对钢材的影响是［ A ］A.强度提⾼B.硬度降低C.冷脆性降低D.可焊性增加31.⽋⽕砖的特点是［］A.颜⾊较深B.强度⾼C.耐久性差D.击之声⾳响亮32.材料的耐⽔性⽤下列哪者表⽰［ C ］C.软化系数D.密实度33.下列是晶体特点的是［ D ］A.⽆⼀定的⼏何外形B.⽆固定的熔点C.具有化学稳定性D.各向同性34.⼆⽔⽯膏在107～170℃下⽣产出来的是［ B ］A.а型半⽔⽯膏B.β型半⽔⽯膏C.地板⽯膏D.死烧⽯膏35.硅酸盐类⽔泥熟料矿物⽔化热低，⽔化反应慢的是［ A ］A.C2SB. C3SC.C3AD. C4AF36.下列哪项不合格的⽔泥是废品［ B ］A.细度B.安定性37.影响混凝⼟强度的主要因素是［ C ］A.⽔泥强度B.⾻料种类C.W/CD.砂率38.混凝⼟在长期载荷作⽤下，随时间⽽增长的⾮弹性变形是［ C ］A.弹性变形B.热胀冷缩C.徐变D.其他39.碳素结构钢的牌号由Q、屈服点数值、质量等级、和组成［ C ］A.含碳量B.含硫量C.脱氧⽅法D.可焊性40.钢材随时间的延长，强度硬度提⾼，⽽塑性韧性下降，称为［ D］A.冷脆性B.抗⼤⽓腐蚀性C.时效敏感性D.时效41.下列不是晶体特点的是［ C ］A.⼀定的⼏何外形B.固定的熔点C.具有化学稳定性D.各向同性42.材料的测试强度随下列哪种因素的增加⽽增⼤［ C ］C.试件表⾯粗糙度D.密实度43.粘⼟砖的抗风化性能必须测定的两个指标是［ A ］A.吸⽔率和饱和系数B.冻融循环次数和饱和系数C.抗压强度和吸⽔率D.抗压强度和饱和系数A.凝结硬化快B.耐⽕性好C.可加⼯性好D.抗渗性差45.提⾼硅酸盐类⽔泥熟料中的C2S，降低C3S和C3A 可获得［ C ］A.⾼强⽔泥B.快硬⽔泥C.中热⽔泥D.道路⽔泥46.下列不是描述材料稠度的参量是［ D ］A.维勃稠度B.坍落度C.沉⼊度D.分层度47.试配混凝⼟时，混凝⼟的均匀稳定性不良，应采⽤的措施是［ B ］A.W/C不变，加⼊⽔泥浆B.砂率不变，加⼊砂⽯C.降低W/CD.增加砂率48.硅酸盐⽔泥⽣产中加⼊⽯膏起到的作⽤是［ C］A.早强作⽤B.膨胀作⽤C.缓凝作⽤D.改善和易性49.碳钢强度低的组分是［ A ］A.铁素体B.渗碳体C.珠光体D.奥⽒体50.钢材中，硫元素含量增加，可增加其［ A ］A.热脆性B.抗⼤⽓腐蚀性C.可焊性D.韧性1.材料的孔隙率减少时，材料的密度不变。
各种耐火材料,保温材料的指标
体积密度 (kg/m3) 250 900～1000 800 400～500 550 320 310 100 900
允许工作温 度(ºC) 1100 500 300 400 900 800 700 450 700
硅藻土砖 硅藻土砖 硅藻土砖 硅藻土砖 泡沫硅藻土砖 轻质粘土砖
石棉绒（优质） 340 石棉水泥板 矿渣棉 300～400 300
<900
（0.082～ 0.100） 0.08（0.093）
>0.5～1.2
膨胀蛭石
<500 400～450
<=800 <=900
0.07～0.09 （0.082～ 0.105）
0.3～0.6 >=0.5
珍珠岩类
类别
密度(kg/m3)
适用温度 （ºC）
常温下的导热 系数 [W/(m·K)] 0.05～0.075 抗压强度（MPa)
膨胀珍珠岩
矿渣棉类
类别
密度(kg/m3)
适用温度 （ºC）
常温下的导热 系数 [W/(m·K)] 0.038 (0.044) 0.040 (0.047) >=0.012 0.038 (0.044) 0.040 (0.047) <=0.04 (0.047) <=0.045 (0.052) 抗压强度（MPa)
轻质高铝砖理化指标表
项
目
指
标
LGAl2O3,%不小于 Fe2O3,%不大于 体积密度，g/cm3 不大于 常温耐压强度， MPa 不小于 重烧线变化不大 于 2%试验温度 （1），ºC 导热系数 (2)W/(m·K),平 均温度 350±25ºC, 不大于 0.50 1400 48 2.0 1.0
致密粘土砖理化指标
致密粘土砖理化指标致密粘土砖是一种广泛应用于高温工业领域的耐火材料。
其理化指标对于评估其性能和质量至关重要。
以下是对致密粘土砖理化指标的详细分析，主要包括化学成分、矿物组成、物理性能、机械强度和耐火性能等方面。
1. 化学成分致密粘土砖的化学成分是其物理和化学性质的基础。
一般来说，致密粘土砖主要由硅（Si）、铝（Al）、铁（Fe）、钙（Ca）、钠（Na）和钾（K）等元素组成。
不同地区和不同性质的粘土在化学成分上可能有所差异。
为确保致密粘土砖的质量和性能，必须对其进行化学分析，以确保其化学成分符合相关标准或设计要求。
2. 矿物组成致密粘土砖的矿物组成对其性能也有重要影响。
常见的矿物包括高岭石、伊利石、蒙脱石、叶蜡石等。
这些矿物的比例和结晶程度决定了致密粘土砖的物理和化学性质。
在生产过程中，需通过合理的配料和烧成制度，使矿物组成达到最佳比例，以提高致密粘土砖的性能。
3. 物理性能物理性能主要涉及到致密粘土砖的外观、尺寸和密度等方面的性质。
一般来说，高质量的致密粘土砖外观应平滑、无裂纹、无杂质，尺寸应符合标准要求。
密度是衡量致密粘土砖质量的重要指标，密度越高，说明其结构越致密，耐火性能越好。
此外，吸水率也是评估致密粘土砖质量的一个重要参数。
4. 机械强度机械强度是衡量致密粘土砖在承受外力作用时抵抗破坏的能力。
主要包括抗压强度、抗折强度和抗冲击强度等指标。
这些强度指标的高低直接影响到致密粘土砖的使用寿命和可靠性。
在生产过程中，可通过添加结合剂、优化成型工艺等措施提高致密粘土砖的机械强度。
5. 耐火性能耐火性能是致密粘土砖最重要的性能之一。
它涉及到致密粘土砖在高温环境下的稳定性、抗熔融性和抗热震性等。
耐火性能良好的致密粘土砖能够在极端高温下保持其形状和结构完整性，并能有效抵抗熔融和热震破坏。
为了评估致密粘土砖的耐火性能，通常会进行一系列的试验，如耐火度测试、荷重软化温度测试以及热震稳定性测试等。
结论：综上所述，致密粘土砖的理化指标涵盖了多个方面，包括化学成分、矿物组成、物理性能、机械强度和耐火性能等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粘土砖
粘土砖是指Al203含量为30%一40%硅酸铝材料的粘土质制品。
粘土砖是用50%的软质粘土和50%硬质粘土熟料，按一定的粒度要求进行配料，经成型、干燥后，在1300-1400℃的高温下烧成。
粘土砖的矿物组成主要是高岭石和6%一7%的杂质(钾、钠、钙、铁、铁的氧化物)。
粘土砖的烧成过程，主要是高岭石不断失水分解生成莫来石结晶的过程。
粘土砖中的Si02和Al203在烧成过程中与杂质形成共晶低熔点的硅酸盐，包围在莫来石结晶的周围。
粘土砖属于弱酸性耐火制品，能抵抗酸性熔渣和酸性气体的侵蚀，对碱性物质的抵抗能力稍差。
粘土砖的热性能好，耐急冷急热。
粘土砖的耐火度与硅砖不相上下，高达1690-1730℃，但荷重软化温度却比硅砖低200℃以上。
因为粘土砖中除含有高耐火度的莫来石结晶外，还含有接近一半的低熔点非晶质玻璃相。
在0-1000℃的温度范围内，粘土砖的体积随着温度升高而均匀膨胀，线膨胀曲线近似于一条直线，线膨胀率为0.6%-0.7%,只有硅砖的一半左右。
当温度达1200℃后再继续升温时，其体积将由膨胀最大值开始收缩。
粘土砖的残余收缩导致砌体灰缝的松裂，这是粘土砖的一大缺点。
当温度超过1200℃后，粘土砖中的低熔点物逐渐熔化，因颗粒受表面张力作用而互相靠得很紧，从而产生体积收缩。
焦炉用粘土砖应符合YB/T5106一93，理化指标见表3-5。
由于粘土砖的荷重软化温度低，在高温下产生收缩，导热性能比硅砖小15%-20%，机械强度也比硅砖差，所以，粘土砖只能用于焦炉的次要部位，如蓄热室封墙，小烟道衬砖及蓄热室格子砖、炉门衬砖、炉顶以及上升管衬砖等。
粘土砖尺寸允许偏差和外形应符合表3-6的规定。
高铝砖
高铝砖是Al203含量大于48%的硅酸铝或氧化铝质的耐火制品，统称高铝质耐火制品。
高铝砖按其理化指标分为LZ-75、LZ-65、LZ-55和LZ-48四种牌号。
高铝砖的耐火度和荷重软化温度均高于粘土砖，抗渣蚀性能(尤其是对酸性渣)较好，且这些性能随着Al203含量的增加而提高，但热稳定性不如粘土砖。
高铝砖的致密度高，气孔率低，机械强度高且耐磨。
焦炉燃烧室炉头及炭化室铺底砖的炉头部位，用高铝砖砌筑，效果较好;但不宜用于炭化室墙面，因为高铝砖在高温下易产生卷边翘角。
高铝硅应符合GB2988-87，理化指标应符合表3-8规定，砖的尺寸允许偏差和外形应符合表3-9规定。
表3-9高铝砖的尺寸允许偏差及外形
硅砖
SiO
含量在93%以上的耐火砖称为硅砖。
硅砖是以石英石(硅石或石英砂)为
2
原料，粉碎后加人适量的粘结剂(石灰乳或亚硫酸纸浆废液)、矿化剂(铁粉)及部分硅质熟料(或废硅砖粉)，经混合、成型、干燥后，在1400-1430℃的窑炉中焙烧而成。
硅砖属于酸性耐火材料，具有良好的抗酸性侵蚀能力，它的导热性能好，荷重软化温度高，一般在1620℃以上，仅比其耐火度低70-80℃。
硅砖的导热性
随着工作温度的升高而增大，没有残余收缩，在烘护过程中，硅砖体积随着温度
的升高而增大。
所以，硅砖是焦炉上较理想的耐火制品，现代大中型焦炉的重要部位(如燃烧室、斜道和蓄热室)都用硅砖砌筑。
在烘炉过程中。
硅砖最大膨胀发生在100-300℃之间，300℃之前的膨胀量约为总膨胀量的70%-75%。
其原因是Si02在烘炉过程中出现117℃ 、163℃ 、180-2 70℃和573℃四个晶形转化点，其中180 --270℃之间.由方石英引起的体积膨胀最大。
焦炉用硅砖应符合YB/T5013-1997，理化指标见表3-2。
决定硅砖热稳定性好坏的关键是真密度，真密度的大小是确定其石英转化的重要标志之一。
硅砖的真密度越小，其石英转化越完全，在烘炉过程中产生的残余膨胀也就越小。
硅砖的尺寸允许偏差及外观应符合表3-3的规定。
在硅砖中，鳞石英晶体的真密度最小，线膨胀率小，热稳定性比方石英和石英好，抗渣侵蚀性强，导热性好，荷重软化温度高，是石英中体积最稳定的形态。
烧成较好的硅砖中，鳞石英的含量最高，占50 %-80%；方石英次之.只占10%一30%；而石英与玻璃相的含量波动在5%-15%。
当工作温度低于600-700℃时，硅砖的体积变化较大，抗急冷急热的性能较差，热稳定性也不好。
若焦炉长期在这种温度下工作，砌体就很容易碎裂破损。
