目录实验一系统认识实验 (2)实验二端口I/O输入输出实验 (14)实验三外部中断实验 (17)实验四定时器实验 (21)实验五串行口通信实验 (25)实验六串行通信的调试实验 (29)实验七数码管静态显示实验 (34)实验八数码管动态显示实验 (39)实验一系统认识实验一、实验目的1.学习Keil C51编译环境的使用;2.学习STC单片机的下载软件STC-ISP的使用;3.掌握51单片机输出端口的使用方法。

二、实验内容任选单片机的一组I/O端口,连接LED发光二极管,编写程序实现8个LED按二进制加1点亮。

三、接线方案单片机P10~P17/C51单片机接L0~L7/LED显示,如下图:图1-1实验线路四、实验原理51单片机有4个8位的并行I/O端口:P0、P1、P2、P3,在不扩展存储器、I/O端口,在不使用定时器、中断、串行口时,4个并行端口,32根口线均可用作输入或输出。

作为输出时,除P0口要加上拉电阻外,其余端口与一般的并行输出接口用法相同,但作为输入端口时,必须先向该端口写“1”。

例如P0接有一个输入设备,从P0口输入数据至累加器A中,程序为:MOV P0, #0FFHMOV A, P0若将P0.0位的数据传送至C中,程序为:SETB P0.0MOV C, P0.0五、实验步骤1、连接串行通信电缆和电源线;2、根据图1-1实验线路进行电路连接;3、将C51单片机核心板上的三个开关分别拨到“独立”、“运行”“单片机”;4、打开实验箱上的电源开关。

5、利用Keil C51创建实验程序,并进行编译生成后缀为.HEX的文件;6、利用STC-ISP软件将后缀为.HEX的文件下载到单片机ROM中;7、观察实验现象,并记录。

若实验现象有误请重复第5、6步。

六、参考程序ORG 0000H ;程序的开始LJMP MAIN ;转入主程序ORG 0200H ;主程序的开始MAIN: MOV P1,#00H ;P1口做准备M1: INC P1 ;P1口连接输出计数,LCALL DELAY ;转入延时子程序LJMP M1 ;循环DELAY: MOV R5,#255 ;延时子程序D1: MOV R6,#255DJNZ R6,$DJNZ R5,D1RETEND ;程序体结束七、思考题1、利用其他I/O口实现LED加1点亮功能;2、利用P1端口实现流水灯(左移或右移)功能;3、实现LED其他点亮功能。

单片机实验指导书(6个实验)

单片机实验指导书(6个实验)

单片机原理和接口技术实验指导书襄樊学院物理和电子信息技术系实验要求1.进入实验室前完成的部分1)认真阅读实验指导书,弄懂实验原理和实验内容。

2)编写实验所要用到的程序,将其放在U盘上。

3)写出预习报告。

2. 进入实验室后完成的部分1)建立工程,加入已准备好的程序文件。

2)对程序进行调试,修改错误,获得要求的结果。

3)保存调试后的程序。

3.实验结束后的部分对实验结果进行分析、总结,写出实验报告。

实验报告内容及格式1.实验目的2.实验设备3.实验原理及环境4.实验内容只做文字叙述,程序部分放在程序清单中。

流程图也可不画。

5.程序清单本实验使用的完整程序。

如果使用了本实验或前面实验中完全相同的子程序,可不列写,只做注明即可。

6.实验步骤7.实验总结主要包括对实验结果、调试过程、错误及产生的原因的分析,以及本次实验的重要收获等。

此项为实验成绩评定的重要依据。

实验1 Keil C51的使用(汇编语言)实验目的:初步掌握Keil C51(汇编语言)和ZY15MCU12BD型综合单片机实验箱的操作和使用,能够输入和运行简单的程序。

实验设备:ZY15MCU12BD型综合单片机实验箱一台、具有一个RS232串行口并安装Keil C51的计算机一台。

实验原理及环境:在计算机上已安装Keil C51软件。

这个软件既可以和硬件(ZY15MCU12BD型综合单片机实验箱)连接,在硬件(单片机)上运行程序;也可以不和硬件连接,仅在计算机上以虚拟仿真的方法运行程序。

如果程序有对硬件的驱动,就需要和硬件连接;如果没有硬件动作,仅有软件操作,就可以使用虚拟仿真。

实验内容:1.掌握软件的开发过程:1)建立一个工程项目选择芯片确定选项。

2)加入C 源文件或汇编源文件。

3)用项目管理器生成各种使用文件。

4)检查并修改源文件中的错误。

5)编译连接通过后进行软件模拟仿真。

6)编译连接通过后进行硬件仿真。

7)I A P 编程操作2.按以上步骤实现在P1.0输出一个频率为1Hz的方波。

单片机实验指导书

单片机实验指导书

单片机实验指导书一、实验介绍单片机是一种集成电路,能够完成各种控制和计算任务。

本实验指导书将引导您进行单片机实验,以帮助您了解单片机的基本原理和应用。

在本实验中,您将学习如何搭建实验环境、编写程序以及进行各种实验操作。

二、实验准备1. 实验设备和材料:- 单片机开发板- USB数据线- 适配器- 数字电路元件(如LED、电位器等)2. 软件准备:- 单片机开发软件(如Keil、IAR EWARM等)- 编程软件(如C语言编辑器)- USB驱动程序三、实验步骤1. 搭建实验环境:- 将USB数据线连接单片机开发板和计算机。

- 通过适配器给单片机开发板供电。

- 检查驱动程序是否正确安装。

2. 编写程序:- 打开单片机开发软件,并创建一个新的工程。

- 选择适当的单片机型号和编程语言。

- 编写程序代码,实现所需功能。

- 编译程序并下载到单片机开发板。

3. 实验操作:- 根据实验要求连接相应的电路元件。

- 调试程序,确保程序能正确运行。

- 运行实验并观察结果。

四、实验注意事项1. 请确保您具备基本的电路和编程知识。

2. 在操作实验设备和元件时,请小心谨慎,避免发生触电等事故。

3. 如果遇到问题,请及时咨询实验指导人员或相关专家。

五、实验示例以下是一个简单的实验示例,用于演示如何控制LED灯的亮度:实验电路连接:将一个LED灯连接至单片机开发板的一个GPIO口。

程序代码:#include <reg51.h>sbit LED = P1^0;void delay(unsigned int time){unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<120;j++);}void main(){while(1){LED = 1; // 点亮LEDdelay(200); // 延时200msLED = 0; // 熄灭LEDdelay(200); // 延时200ms}}六、实验总结通过本次实验,我们学习了搭建实验环境、编写程序以及进行单片机实验操作的基本步骤和注意事项。

单片机部分实验指导书

单片机部分实验指导书

目录1、实验一多路开关实验 (3)2、实验二可编程增益放大器实验 (5)3、实验三A/D转换实验 (7)4、实验四D/A转换实验 (11)5、实验五静态显示实验 (13)6、实验六动态扫描显示实验 (15)7、实验七液晶显示实验 (18)8、实验八矩阵式键盘实验 (23)9、实验九开关量输入输出实验 (28)10、实验十24WC02串行E2PROM的读写实验 (30)11、实验十一PCF8563时钟/日历芯片的应用实验 (37)12、实验十二外部程序存储器EPROM的扩展实验 (45)13、实验十三 SRAM外部数据存储器扩展实验 (47)14、实验十四单片机与PC机的RS232串行通信实验 (50)15、实验十五单片机与PC机的MAX485串行通信实验 (52)16、实验十六打印机实验 (54)17、实验十七 USB通信实验 (57)18、实验十八网络控制器实验 (102)实验一多路开关实验一.实验目的1.掌握多路开关与单片机的接口方法。

了解按键识别的编程方法。

2.通过实验了解单片机如何进行多路开关实验。

二.实验内容利用线路板DSC-SCM01提供CPU处理器,利用线路板DCP-SCM02上的发光二级管显示及查询式键盘完成多路开关实验。

当对应的按键按下时,相应的发光二极管亮。

三.实验器材1.主控屏+5V电源2. DCP-SCM01 单片机电路3. DCP-SCM02 键盘及显示电路四.实验原理图五.实验说明该实验通过线路板DCP-SCM01及线路板DCP-SCM02完成,线路板DCP-SCM02上发光二极管的阳极接正5V电源,所以要使某个发光二极管亮,只要使对应的发光二极管的阴极为低电平即可。

六.实验步骤1.利用导线按表格中的对应关系将DCP-SCM01对应的端口与DCP-SCM02对应的端口连接起来即可DCP-SCM02 DCP-SCM01发光二极管显示单元的插座U3 P0查询式键盘区域的插座U4 P1EA脚接+5VD_SWITCH.C3.输入并编辑D_SWITCH.C文件,并且编译生成HEX文件。

单片机实验指导书

单片机实验指导书

单片机实验指导书一、硬件实验系统介绍(一)电路原理实验板的主要组成有STC-89C51,电源开关、复位电路,发光二极管、数码管、键盘、模/数转换电路(ADC0809电路),数/模转换电路(DAC0832电路)、12232F液晶显示电路,温度检测模块、DS1302时钟电路,I2C总线电路(AT24C02电路),串行接口(MAX232电路、MAX485电路),步进电机调速电路等组成。

详细的电路原理图见附件(二)各模块开关控制简表二、单片机实验板使用说明(一)程序下载1、下载软件为STC-ISP V3.X,建议使用V3.5版本。

2、程序下载前,建议将所有器件的开关置于关闭状态,尤其是MAX485的开关S7,必须关闭;RS232的开关S6必须打开。

3、开始下载程序前,关闭实验板的总电源,等待下载软件提示上电后,再打开实验板电源。

(二)程序运行1、将程序涉及到的元件开关打开,原则上关闭与程序无关的元件开关。

2、各元件的电源开关均靠近本元件。

(三)注意事项由于ADC0809采用了最简化设计,使用液晶模块12232F时,须将DAC0832和ADC0809的电源开关打开,选择开关S13,S14拨向ADC0809侧,同时,程序中将P1.1和P1.2清零。

2. LED显示可采用动态扫描或串行74LS164显示,采用一种显示方式时,须将另一种方式的电源关闭,以免发生冲突。

使用动态扫描显示时,拨码开关均拨向下方与地断开,由74LS14(反向驱动)控制位选;使用串行静态显示时,拨码开关拨向上方与地接通。

3.由于P2.5作了DS1302的片选控制,在电机调速模块应使其清零三、Keil软件使用简要说明1、建立工程文件:单击“工程”菜单中的“新工程”命令。

选择路径、输入项目名称,不需要扩展名。

在Select Device for Target窗口中,选择“Atmel”中的“89C**”系列。

2、工程对象选项设定:单击“工程”菜单中的“options for Target属性”命令。

单片机实验指导书(汇编)

单片机实验指导书(汇编)

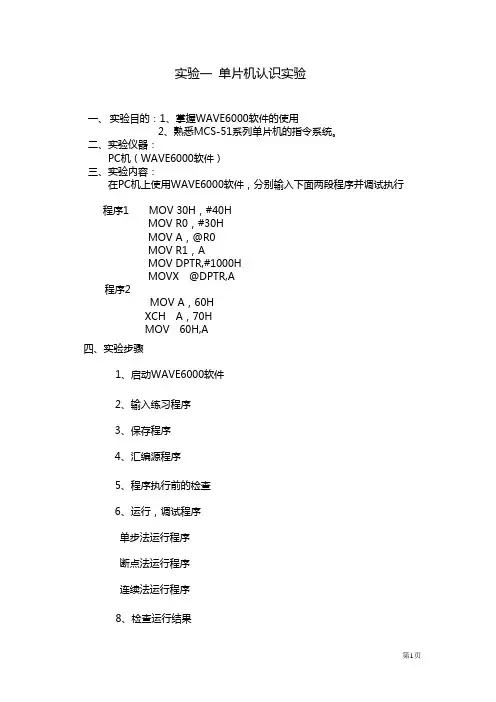

实验一单片机认识实验一、实验目的:1、掌握WAVE6000软件的使用2、熟悉MCS-51系列单片机的指令系统。

二、实验仪器:PC机(WAVE6000软件)三、实验内容:在PC机上使用WAVE6000软件,分别输入下面两段程序并调试执行程序1 MOV 30H,#40HMOV R0,#30HMOV A,@R0MOV R1,AMOV DPTR,#1000HMOVX @DPTR,A程序2MOV A,60HXCH A,70HMOV 60H,A四、实验步骤1、启动WAVE6000软件2、输入练习程序3、保存程序4、汇编源程序5、程序执行前的检查6、运行,调试程序单步法运行程序断点法运行程序连续法运行程序8、检查运行结果五、实验结果实验二 顺序结构程序的调试一、 实验目的:1、掌握顺序结构程序设计2、掌握WAVE 软件调试程序的方法.二、实验内容:编写下列程序并调试: 1、将片内RAM 的70H 单元的内容拆开,高4位送71H 单元低4位,低4位送72H 单元的低4位,71H 、72H 单元高4位清零。

2、将工作寄存器R2中数据的高4位和R3中的低4位拼成一个数,并将该数存入30H 单元。

三、实验程序框图程序1流程图 程序2流程图 三、 实验步骤:程序1①启动WAVE 软件,新建一个文件,保存并取名为LX1.ASM 。

②输入源程序1,正确进行机器汇编③打开窗口菜单,选择数据窗口,检查70H 、7lH 和72H 单元中的内容,并记录在下表左半边④用全速执行命令开始执行程序⑤检查7lH 和72H 单元中的内容,并记录在下表的右半边⑥修改执行前70H、7lH和72H单元中的内容,重复执行④-⑤步骤,并记录程序执行后表格中的数据。

程序2①新建一个文件,保存并取名为LX2.ASM。

②输入源程序2,正确进行机器汇编③打开窗口菜单,选择数据窗口,检查R2、R3和30H单元中的内容,并记录在下表左半边的格子中④用全速执行命令开始执行程序⑤检查30H单元中的内容,并记录在下表的右半边格子中⑥修改执行前R2、R3、30H单元中的内容,重复执行④-⑤步骤,并记录程序执行后的数据。

单片机实验指导书

单片机实验指导书

单片机实验指导书实验一拆字程序实验一、实验目的:掌握汇编语言程序设计方法。

二、实验内容:把8000H地址的内容拆开,高位送8001H地址的低位,低位送8002H地址的低位,8001H、8002H地址的高位清0。

本程序通常把数据送显示缓冲区时使用。

三、实验器材:计算机1台。

四、实验步骤:1、按流程图编写程序,以下是通过计算机交叉汇编得到的LST文件清单,供参考。

2、文件编译连接、装载,用鼠标点击[项目/重建所有目标文件],系统自动进行编译,并弹出信息窗口,若有错误则重新修改再编译;若无错误,点击[调试/启动/停止调试]后进入调试状态。

3、设置观察窗口:(1)用鼠标点击[视图/存储器窗口],在地址栏中输入:[x:0x8000];(2)在8000H写入任意数据:在地址栏内选定任意数据,[如:0x008000:00 00 00 00……](注:初始数据均为“00”)。

右键点击一初始数据“00”,在出现的对话框中点击“修改位于X:0x008000的内存”,在新弹出的对话框:[输入字节于X:0x008000]内输入任意数据,确定即完成数据的写入。

(3)单步执行观察寄存器8000H-8002H的变化。

六、实验程序:(51ASM\A8051.asm);把指定字节的高低位拆开分别存放,多用于显示字程序ORG 0000HMOV DPTR,#8000H ;指定的字节MOVX A,@DPTRMOV B,A ;暂存SW AP A ;交换ANL A,#0FH ;屏蔽高位INC DPTRMOVX @DPTR,AINC DPTRMOV A,BANL A,#0FH ;指定字节的内容屏蔽高位MOVX @DPTR,ALOOP: SJMP LOOPEND ;结束汇编实验二拼字程序实验一、实验目的:1、进一步掌握汇编语言设计。

2、熟悉软件调试方法。

二、实验内容:把8000H、8001H两个字节的低位分别送入8002H的高位和低位。

本程序一般用于把显示缓冲区数据取出拼装成一个字节。

单片机实验指导书

单片机实验指导书

实验一数制转换实验一、实验目的:(1)、熟悉单片机实验系统板、稳压电源及示波器的使用方法。

(2)、培养程序编制及调试的方法。

(3)、输入自己编写的程序(机器码),并通过实验板和示波器观察程序运行结果。

二、实验要求:(1)、给出程序设计流程图。

(2)、设计数制转换实验程序。

(3)、记录单片机实验板晶体振荡器的波形图。

(4)、记录单片机实验板上电复位电路的波形图。

三、实验原理:以下是把16进制数转换为10进制数的参考程序清单及机器码表:测试程序:四、实验仪器:稳压电源一台HB-51教学实验系统一套五、实验步骤:1、HB-51教学实验系统简介:(1)、+5V电源,+12V电源,-12V电源(2)、CPU、程序存储器、数据存储器、晶体振荡器、手动复位、LED发光管、键盘、显示器(LED 数码管)。

(3)、显示器介绍该系统共有6个数码管,分为两组,左边4个为一组,右边2个为一组。

在大部分情况下,左边4个数码管作为地址显示器,右边2个数码管作为内容显示器。

(4)、键盘介绍0~F 为数字键,用来输入0~F的数字,并且系统默认十六进制输入MEM 为程序存储器内容检查/修改键REG 为寄存器/内部RAM内容检查/修改键LAST 用来向上跳一个地址单元NEXT 用来向下跳一个地址单元EXEC 为连续执行键SCAL 为单步调用键STEP 为单步执行键MON 为返回系统监控状态,相当于让系统回到刚刚上电时的状态。

也是其他功能键的前导按键2、HB-51教学实验系统与稳压电源的连接。

实验系统上的+5V电源与稳压电源正确相连,接好以后,给稳压电源上电。

此时,如果系统工作正常,会在显示器上显示“HB--51”。

如果显示内容不是“HB--51”,则说明系统上电复位过程不正常。

此时按一下红色的手动复位按钮,系统就应当正常工作了。

如果系统还是有问题,甚至,显示器什么都不显示,处于黑屏状态,则立刻关掉稳压电源,然后请实验室老师来解决问题。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

单片机实验实验指导书2017年2月单片机实验报告(自动化XX级)实验名称学生联系方式学号院系工学院电气与信息工程系专业自动化指导教师填写日期实验一数据传送一、实验目的1.进一步熟悉仿真器的使用方法。

2.练习设计简单的程序。

3.掌握8051片RAM和片外RAM的数据传送方法,从而了解这两部分存贮器的特点。

二、实验容将8051部RAM 40H~4FH置初值00H~0FH,然后将40H~4FH容传送到外部RAM的4800H~480FH,再将4800H~480FH传回部RAM的50H~5FH。

设置断点B1、B2、B3每运行到断点时检查相应的CPU现场和存贮单元的容。

三、实验准备1、认真阅读本实验指导。

2、读懂下面的程序:#include<reg51.h>#include<absacc.h>char data *p40 ,*p50 ;char xdata *p4800;char i, j, k;void main( ){p40=0x40;p50=0x50;p4800=0x4800;for(i=0;i<16;i++){*p40=i;p40=p40+1;}//B1p40=0x40;for(j=0;j<16;j++){*p4800=*p40;p40=p40+1;p4800=p4800+1;}// B2p4800=0x4800;for(k=0;k<16;k++){*p50=*p4800;p50=p50+1;p4800=p4800+1;} }//B33、画出如下要测的数据表格:四、实验步骤1、向机器输入程序。

2、运行程序至第一个断点B1,检查40H~0FH单元容及指针p40的容。

3、运行程序至第二个断点B2,检查4800H~480FH单元容及指针p40,p4800的容。

4、运行程序至第三个断点B3,检查50H~5FH单元容及累加器及指针p50的容。

五、实验报告要求1、写出C语言源程序和对应的汇编语言指令及注解的程序清单。

2、将测得的数据填入表格,并和理论分析的结果相比较。

3、说明8031CPU对部存贮器和外部扩展RAM存贮器各有哪些寻址方式?4、如果要读外部程序存储器0x4800中的容,该如何访问?5.实验心得。

(必须)实验一并行口一、实验目的通过实验了解8051并行口输入方式和输出方式的工作原理及编程方法。

二、实验容1、输出实验如图4-1所示。

以8031的P2口为输出口。

通过程序控制发光二极管的亮灭。

2、输入实验如图4-1所示。

以8031的P1口为输入口。

用开关向P1.0~P1.3输入不同的状态,控制P2口P2.4~P2.7发光二极管的亮灭。

3、查询输入输出实验如图1-1所示。

以8051的P1.6或P1.0为输入位,以P2口为输出,二进制计数记录按键的次数。

图1-1三、编程提示1、输出实验程序(1)设计一组显示花样,编程使得P2口按照设计的花样重复显示。

(2)为了便于观察,每一状态加入延时程序。

2、输入实验程序开关打开,则输入为1;开关闭合,则输入为0。

读取P1.0~ P1.3的状态,并将它们输出到P2.4~ P2.7,驱动发光二极管。

所以发光二极管L1~L4的亮灭应与开关P1.0~ P1.3的设置相吻合。

3、查询输入输出程序(1)编程计数P1.0按键次数,按键不去抖动。

(2)编程计数P1.6按键次数,按键不去抖动。

(3)编程计数P1.0按键次数,按键软件延时去抖动。

观察(1)、(2)、(3)、的结果。

四、实验器材计算机,目标系统实验板五、实验步骤1、在KEILC中按要求编好程序,编译,软件调试,生成.HEX文件。

2、断开电源,按图1-1所示,连好开关及发光二极管电路。

3、下载程序。

4、调试运行程序,观察发光二极管状态。

六、实验报告要求1、列出各实验的程序清单。

2、记录实验现象,并与理论分析结果相比较。

3.实验心得。

(必须)4.附能说明实验原理的实验照片。

(必须)实验三外部中断一、实验目的1、掌握单片机外部中断的原理及过程。

2、掌握单片机外部中断程序的设计方法。

3、掌握单片机外部中断时中断方式的选择方法。

二、实验容如下图所示,P3.2设为输入, P2设为输出位,连有8个发光二极管D1~D8。

每当发生外部中断时,发光二极管以向下流水灯的方式点亮。

分别选择边沿触发外部中断放是和电平触发外部中断方式两种。

三、编程提示1、P3口是8位准双向口,具有双重功能:第一功能和P1口一样,作为输入输出口,也有字节操作和位操作两种方式,每一位可分别定义为输入或输出;第二功能定义如下:P3.0 RXD 串行输入口P3.1 TXD 串行输出口P3.2 INT0 外部中断0请求输入线P3.3 INT1 外部中断1请求输入线P3.4 T0定时器/计数器T0外部计数器脉冲输入线P3.5 T1定时器/计数器T1外部计数器脉冲输入线P3.6 WR外部数据存贮器写脉冲输出线P3.7 RD外部数据存贮器读脉冲输出线2、各中断服务程序入口地址:外部中断0 03H定时器/计数器T1溢出中断 0BH外部中断1 13H定时器/计数器 1BH串行口中断 23H3、外部中断的产生条件中断允许寄存器IE:(1)外部中断源允许中断(中断0:EX0=1;中断1:EX1=1)。

(2)CPU开中断(EA=1)。

(3)外部中断方式CPU发出中断申请。

4、外部中断方式的选择控制TCON:IT0=1,后一方式IT0=0。

IT1是选择外部中断1请求(INT1)为边沿触发方式或电平触发方式的控制位。

前一方式IT1=1,后一方式IT1=0。

当8031复位后,TCON被清0。

5、外部中断电路负脉冲作为中断请求信号时,为了保证中断的唯一性,必须加上消除开关抖动的电路或者去抖动延时程序,保证每次只产生单脉冲,构成边沿触发方式外部中断电路。

边沿触发的最大优点在于不会丢失中断。

只要中断请求负跳变的宽度大于1 个机器周期,单片机就能够采样到中断请求信号,单片机将采样到的信号琐存到中断请求标志寄存器中,硬件自动置IE0为1,即使单片机暂时不响应,这个标志也不会丢失,只有在外部中断响应之后,硬件才将IE0清除。

低电平触发的外部中断与边沿触发的外部中断,其中断过程基本相似。

唯一不同在于中断请求信号的保持与撤消。

在边沿触发中,单片机TCON寄存器专门有一位作它的请求标志,当负跳变后,单片机将中断请求标志IE1(INT1中断为IE1,INT0中断为IE0)自动置1,由IE1请求中断,在响应中断时,又由单片机自动清除IE1。

但是对于电平触发方式,单片机中没有专门的请求标志,响应中断时也不能自动清除请求信号。

在实际应用中,常常是在单片机外增加一个触发器作为中断请求标志,当中断请求发生时置触发器为0,使INT1为低电平,在单片机响应这个中断后,利用软件(占用另一根I/O 线,例如P3.1)发出复位脉冲,使该触发器置1,撤消中断请求。

这种电路使请求中断的低电平能够保持足够的时间,一直到中断发生为止,因而不会丢失中断请求。

低电平的时间又不致太长,只要进入中断服务程序,在返回之前,就撤消请求信号,因而也不会产生多余的中断动作。

四、实验器材仿真器、目标系统实验板、直流电源五、实验步骤1、边沿触发式外部中断0实验(1) P3.2设为边沿触发方式,连接外部复位开关,编程使每次中断流水灯向下移位一次,中断程序中不延时去抖动,观察结果。

(2)P3.2设为边沿触发方式,连接外部复位开关,编程使每次中断流水灯向下移位一次,中断程序中采用延时去抖动,观察结果。

(3)P3.3设为边沿触发方式,连接外部RS触发器硬件去抖动的开关,编程使每次中断流水灯向下移位一次,中断程序中不延时去抖动,观察结果。

2、电平触发式外部中断实验P3.3设为电平触发方式,连接外部RS触发器硬件去抖动的开关,编程使每次中断流水灯向下移位一次,中断程序中不延时去抖动,观察结果。

六、实验报告要求1、列出程序清单。

说明边沿触发和电平触发两种方式中断响应的原理与区别。

2、说明实验观察到的现象,并与理论分析结果相比较。

3.实验心得。

(必须)4.附能说明实验原理的实验照片。

(必须)实验四定时器/计数器一、实验目的1、掌握定时器的工作原理、工作方式、计数与定时2、掌握定时器的使用方法和程序设计方法。

二、实验容如图所示,P1.7接有一个发光二极管,利用定时器控制它亮一秒灭一秒,周而复始。

图三、编程提示1、MCS-51单片机部有两个可编程的定时器T0和T1,T0由特殊功能寄存取器TL0和TH0构成。

T1由特殊功能寄存器TL1和TH1构成。

有四种工作方式,即方式0、1、2、3(方式3仅对T0适用)。

每种方式可以用于定时或计数。

它们均由控制寄存器TMOD设定:低4位为T0的控制字,高4位为T1的控制字。

M1M0决定工作方式: M1M0=00时为方式0,M1M0=01时为方式1,M1M0=10时为方式2。

M1M0=11时为方式3。

方式0:TL0(TL1)低5位和TH0(TH1)8位构成13位计数器。

TH0(TH1)加1计数溢出时置1溢出中断标志TF0(TF1)。

方式1:TL0(TL1)8位和TH0(TH1)8位构成16位计数器。

TH0(TH1)加1计数溢出时置1溢出中断标志TF0(TF1)。

方式2:TL0(TL1)作为8位计数器,TH0(TH1)作为常数缓冲器,当TL0(TL1)计数溢出时,在置1溢出中断标志TF0(TF1)的同时,将TH0(TH1)中的常数送入TL0(TL1),使TL0(TL1)从初值开始重新计数,构成初始常数自动装入的8位计数器。

方式3:T0分为两个独立的状态8位计数器TL0和TH0。

TL0占用全部定时器T0的控制位,即C/ /T、GATE、TR0、TF0等。

TH0对机器周期进行计数,并使用定时器T1的状态控制位,即TR1、TF1等。

C/ /T决定计数或定时:C/ /T=1为计数方式,C/ /T=0为定时方式。

计数方式:采用外部引脚(T0为P3.4,T1为P3.5)的输入脉冲作为计数脉冲,当T0(或T1)输入发生高到低的负跳变时,计数器加1。

定时方式:每个机器周期计数器加1,由于每个机器周期12个振荡周期,所以直数的速率是振荡频率的1/12,从计数值便可求得计数的时间,所以称为定时方式。

设振荡频率为6MHZ,则机器周期T=12/f=12/6=2us。

2、1秒的定时由定时器T0和T1联合完成。

使T0工作在定时方式,T1工作在计数方式。

将T0的定时时间定为100ms,当定时时间到后,P1.0输出反相加到T1脚(P3.5)。

P1.0初始化为1,第一个100ms时间到时,将P1.0取反变为0,使加在T1的脉冲为正,第二个100ms时间到时,又将P1.0取反变为1,使加在T1的脉冲为负。

相关文档
