共射极基本放大电路分析教(学)案
基本共射极放大电路电路分析
基本共射极放大电路电路分析共射极放大电路是一种常见的放大电路，其基本原理是将输入信号通过基极电容耦合到晶体管的基极，经过放大后输出到负载电阻。
本文将详细介绍共射极放大电路的电路分析。
首先，我们需要了解共射极放大电路的基本组成部分。
它由一个NPN型晶体管、一个输入电容、一个负载电阻、一个偏置电阻和一个电源组成。
偏置电阻用于提供适当的偏置电压，以确保晶体管工作在合适的工作区域。
接下来，我们将进行电路的直流分析。
在直流分析中，我们可以假设输入信号为零，即直流情况下没有输入信号。
在这种情况下，我们可以将输入电容视为开路。
根据基尔霍夫定律，我们可以得到以下方程：1.晶体管的输出特性方程：IC=βIB+(1+β)IB0其中，IC是晶体管的集电极电流，IB是基极电流，β是晶体管的放大倍数，IB0是逆向饱和电流。
2.输入回路的欧姆定律：VBB-IBRB-VBE=0其中，VBB是偏置电压，RB是偏置电阻，VBE是基极与发射极之间的电压。
根据晶体管的特性曲线，我们可以将VBE近似等于0.7V。
通过解这两个方程，我们可以得到基极电流IB和集电极电流IC，从而得到电流放大倍数β。
从而我们可以计算出输出电压的增益Av=ΔVO/ΔVD（其中ΔVO是输出电压变化，ΔVD是输入电压变化）。
接下来，我们进行电路的交流分析。
在交流分析中，我们考虑输入信号，并将输入电容视为闭路。
通常情况下，我们可以使用小信号模型来近似分析。
小信号模型的基本原理是将非线性的晶体管电路线性化，以便我们能够使用常见的线性电路分析方法。
在小信号模型中，我们可以使用一个等效电路来表示晶体管的特性。
该等效电路由一个输入电阻ri、一个输出电阻ro和一个电流放大倍数β组成。
根据这个等效电路，我们可以将输入信号与输入电阻串联，将输出信号与输出电阻并联。
根据这个等效电路，我们可以计算出电路的输入电阻Ri、输出电阻Ro和电压增益Av。
输入电阻Ri等于输入电阻ri与偏置电阻RB并联的结果。
基本共射极放大电路
《基本共射极放大电路》教学设计课题：第10章放大电路和集成运算放大器10.1 共发射极单管放大电路执教人：黄笑颜时间：2013年5月9日星期四上午第一节课班级：高二（1）班（机电专业）地点：安庆市第一职业教育中心高二（1）教室课题：10.1 基本放大电路（第十章放大电路和集成运放）课时：1 课时课型：新授型一、教学目标：1. 知识目标（1）了解基本共射极放大电路直流通路工作情况。
（2）掌握静态工作点的计算方法。
（3）了解放大电路动态工作原理。
2．能力目标通过讲解、演示，循序渐进地从简单的放大电路引入，引导学生运用所有电器元件的基本特性逐一分析出放大电路的工作原理。
3. 情感目标本节内容在第十章里起到开篇的作用，课本第十章介绍的都是模拟电子电路的知识，后面的分压式放大电路，差分放大电路，OCL功率放大电路都是在此基础上慢慢的展现，所以基本共射极放大电路这一开篇电路对于学生学习模拟电路很重要！二、教学分析：1、教材分析：本节内容的作用和地位：这一节内容比较抽象，但对于参加对口高考的中职学生来说，这一章又至关重要，对于电子部分来说，放大电路将是所有模拟电路的一个起点。
2、学情分析我们的学生是中等职业机电学生，对电的认识和理解非常有限，想象力也是非常有限的，只有将复杂的东西简单化，抽象变的具体才能让学生去认识与接受。
三、过程与方法1.教学方法设计：利用多媒体方式，将基本共发射机电路波形特点展示给学生，通过讲解、图形收集、网络资料，建立长期记忆模式。
2.教学流程设计思路:复习前面放大电路知识→导入新课→基本放大电路的组成→基本放大电路的直流通路→基本放大电路的静态工作点计算→→小结→作业四、教学重点与难点2.教学重点和难点：重点：基本共发射极放大电路的直流通路图。
难点：基本共发射机放大电路的静态工作点的计算。
教学过程：知识回顾：1、放大电路的核心元件是什么？那么晶体管的作用是什么？（找学生回答）：核心元件是晶体管。
《电子技术基础》教案共发射极基本放大器
高级技工学校文化理论课教案编号：QD-0707-03 流水号：授课教师：备课日期：年月日审批：日期：年月日一、教学回顾及导入课题放大电路电路结构示意图放大电路主要功能：将输入信号不失真地放大。
即把微弱的输入信号，转换成一定强度的、随输入信号变化的输出信号。
放大电路放大的本质是能量的控制和转换；是在输入信号作用下，通过放大电路将直流电源的能量转换成负载所获得的能量，使负载从电源获得的能量大于信号源所提供的能量。
因此，电子电路放大的基本特征是功率放大，即负载上总是获得比输入信号大得多的电压或电流，有时兼而有之。
这样，在放大电路中必须存在能够控制能量的元件，即有源元件，如晶体管和场效应管等。
二、新课讲授§2--2共发射极基本放大器一、电路组成图2—1共发射极基本放大器a)阻容耦合式 b)直接耦合式二、各元件的作用1.三极管V：放大电路核心元件，正常工作时主要起电流放大作用。
2.电源Vcc:放大器的能源与恰当阻值的配合，使发射结正偏、集电结反偏，以满足三极管放大的外部条件。
3. 基极偏流电阻RB：和Vcc一起，给基极提供一个合适的基极偏流IB。
三极管只有建立了合适的基极偏流IB，输出信号才不会失真4.集电极负载电阻Rc：将放大后的IC电流变化转变成RC上电压变化，从而引起VCE 的变化，这个变化电压就是输出电压vO。
5. 耦合电容C1和C2：电容C1用于连接信号源与放大电路，电容C2用于连接放大电路与负载，这种在电路中起连接作用的电容称为耦合电容。
“耦合电容的作用是“隔离直流，通过交流”。
利用电容交流阻抗小，直流阻抗大的特点实现耦合交流信号，隔断直流信号，从而避免信号源与放大电路之间、放大电路与负载之间直流电流的相互影响。
三、工作原理如图2－1所示为基本共射极放大电路。
当放大器未加信号，即当ui ＝0时，称放大电路处于静态。
在输入回路中，基极电源VBB使晶体管b-e间电压UBE 大于开启电压Uon，并与基极电阻Rb共同决定基极电流IB；在输出回路中，集电极电源VCC应足够高，使晶体管的集电结反偏，以保证晶体管工作在放大状态，因此，集电极电流IC ＝βIB；集电极电阻Rc上的电流等于IC，因而Rc上的电压为ICRc，从而确定了c-e间电压UCE ＝VCC－ICRc。
共射极放大电路教案
共射极放大电路教案篇一：共射基本放大电路教案设计“基本共射放大电路”全国中小学“教学中的互联网搜索”教案设计篇二：《电子技术基础》教案(劳动第四版)2-2共射极基本放大电路(2)教案篇三：三极管及放大电路基础教案第2章三极管及放大电路基础【课题】2.1 三极管【教学目的】1．掌握三极管结构特点、类型和电路符号。
2．了解三极管的电流分配关系及电流放大作用。
3．理解三极管的三种工作状态的特点，并会判断三极管所处的工作状态。
4．理解三极管的主要参数的含义。
【教学重点】1．三极管结构特点、类型和电路符号。
2．三极管的电流分配关系及电流放大作用。
3．三极管的三种工作状态及特点。
【教学难点】1．三极管的电流分配关系和对电流放大作用的理解。
2．三极管工作在放大状态时的条件。
3．三极管的主要参数的含义。
【教学参考学时】2学时【教学方法】讲授法、分组讨论法【教学过程】一、引入新课搭建一个简单的三极管基本放大电路，通过对放大电路输入信号及输出信号的测试，引导学生认识三极管，并知道三极管能放大信号，为后续的学习打下基础。
二、讲授新课2.1.1 三极管的基本结构三极管是在一块半导体基片上制作出两个相距很近的PN结构成的。
两个PN结把整块半导体基片分成三部分，中间部分是基区，两侧部分分别是发射区和集电区，排列方式有NPN和PNP两种， 2.1.2 三极管的电流放大特性三极管能以基极电流微小的变化量来控制集电极电流较大的变化量，这就是三极管的电流放大特性。
要使三极管具有放大作用，必须给管子的发射结加正偏电压，集电结加反偏电压。
三极管三个电极的电流(基极电流IB、集电极电流IC、发射极电流IE)之间的关系为：IE?IB?IC、??2.1.3 三极管的特性曲线??IC?IC、?? IB?IB三极管外部各极电流与极间电压之间的关系曲线，称为三极管的特性曲线，又称伏安特性曲线。
1. 输入特性曲线输入特性曲线是指当集-射极之间的电压VCE为定值时，输入回路中的基极电流IB与加在基-射极间的电压VBE之间的关系曲线。
共射极基本放大电路分析
共射极基本放大电路分析为了更好地理解共射极基本放大电路，我们需要进行以下几个方面的分析：1.伏安特性分析：首先我们需要了解晶体管的伏安特性曲线，它描述了晶体管的电流与电压之间的关系。
晶体管的伏安特性曲线通常具有三个区域：截止区域、饱和区域和放大区域。
在截止区域，输入电压较低，晶体管处于截止状态，没有电流通过。
在饱和区域，输入电压较高，晶体管处于饱和状态，有最大的电流通过。
在放大区域，输入电压介于截止电压和饱和电压之间，晶体管将以放大信号的形式输出。
2.小信号模型分析：在共射极基本放大电路中，输入信号通常是小信号，我们可以将晶体管视为线性放大器。
我们可以使用小信号模型来简化电路，将晶体管视为电流放大器和电压放大器。
在这种情况下，共射极基本放大电路可以被看作是一个共射极放大器。
3.增益分析：共射极基本放大电路的放大增益是指输出电压与输入电压之间的比值。
放大增益通常用β表示，β是晶体管的电流放大因子或射极电流与基极电流之比。
增益值可以通过测量输入和输出信号的幅度来计算。
4.截止频率分析：共射极基本放大电路的截止频率是指输入信号频率超过该频率时，晶体管的放大增益开始下降。
截止频率可以通过晶体管的频率响应特性来确定。
5.稳定性分析：共射极基本放大电路的稳定性是指输出信号对于电源电压和温度变化的抗干扰能力。
稳定性分析可以通过电压分压器和电流源的设计来实现。
除了上述的分析，还可以对共射极基本放大电路进行功率分析、频率响应分析、电流增益分析等等。
这些分析可以帮助我们更好地理解共射极基本放大电路的工作原理，并且有助于我们进行电路设计和性能优化。
总结起来，共射极基本放大电路是一种重要的放大电路，需要对其伏安特性、小信号模型、增益、截止频率和稳定性等方面进行详细分析，以便更好地理解其工作原理并进行电路设计和优化。

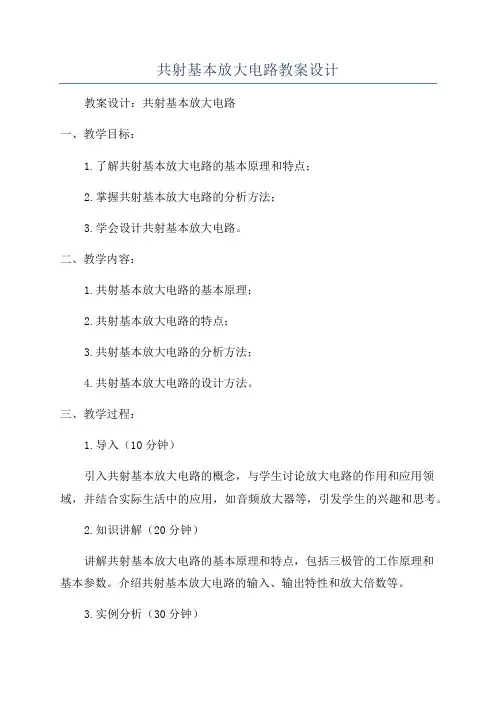

共射基本放大电路教案设计
共射基本放大电路教案设计教案设计：共射基本放大电路一、教学目标：1.了解共射基本放大电路的基本原理和特点；2.掌握共射基本放大电路的分析方法；3.学会设计共射基本放大电路。
二、教学内容：1.共射基本放大电路的基本原理；2.共射基本放大电路的特点；3.共射基本放大电路的分析方法；4.共射基本放大电路的设计方法。
三、教学过程：1.导入（10分钟）引入共射基本放大电路的概念，与学生讨论放大电路的作用和应用领域，并结合实际生活中的应用，如音频放大器等，引发学生的兴趣和思考。
2.知识讲解（20分钟）讲解共射基本放大电路的基本原理和特点，包括三极管的工作原理和基本参数。
介绍共射基本放大电路的输入、输出特性和放大倍数等。
3.实例分析（30分钟）通过一个实例来分析共射基本放大电路的分析方法。
给出一个具体的三极管型号和输入电压、输出电压等参数，引导学生计算放大倍数、输入电阻、输出电阻等指标。
4.实验设计（20分钟）根据实例分析的结果，设计一个共射基本放大电路的电路图，并选取适当的元器件。
要求学生解释选取元器件的原因，并预测电路的性能和指标。
5.实验操作（40分钟）学生根据设计的电路图和选取的元器件，进行实际的电路搭建。
并进行实验测量，比较实验结果和理论结果的差异，并解释可能的原因。
6.总结与展望（10分钟）总结共射基本放大电路的特点和分析方法，并展望其在电子技术领域中的应用前景。
鼓励学生思考如何进一步改进和优化共射基本放大电路。
四、教学评价：1.实验报告：要求学生写出实验过程、实验结果及分析，并对实验结果进行比较和总结，提出改进的建议。
2.学生讨论参与度；3.学生对电路图的设计和元器件的选择的解释和推理能力；4.实验结果与理论结果的符合程度。
五、教学扩展：1.引导学生进一步学习与研究其他类型的放大电路，如共基、共集电路等；2.探究其他参数和指标对放大电路性能的影响；3.进一步学习和掌握放大电路的调试和优化方法。
实验二 BJT共射极电压放大电路的分析
fL
1
10
100
fH
1000
典型幅频 特性曲线
Av Av0 0.707Av0
fL
fH
f
改变信号频率
观察波形
保持 vi为5mV
（四）常见故障的分析方法
（1）实验器件故障的判别
电位器好坏的判别
万用表作为测量电阻使用
探头线好坏的判别
探头线好坏的判别
（2）电路故障点的判别
共地（接地）
电源端
电路的设计分析
参见教材 P 59 – 62页
（三）实验内容
1、静态工作点的测量
调整RW，使静态集电极电流ICQ＝2mA,测量静态时晶体 管集电极－发射极之间电压VCEQ 。
ICQ（mA）
2mA
VCEQ(V)
调节
ICQ
不加入任何信号 用直流电压表 测量VCEQ
IEQ
ICQ的确定：根据ICQ= IEQ，测量RE直流电压间接确定
加入正弦信号
观察波形不能失真
用交流毫伏表观察， Vi＝5mV
数据表格：
静态工作点电流ICQ/mA
保持输入信号Vi/mV VS/mV 测量值 VO/V VO′/V AV (有负载 时) 由测量 数据 计算值 A’V (空载 时)
1.5
5
2
5
2.5
5 要弄清楚 各个参量 的含义
Ri/kΩ
RO/kΩ
其中：
为直流工作点信号， 要用万用表测
为交流信号， 用示波器测峰峰值
ICQ（mA）
VOP-P （V）
加大信号幅度
调节
观察波形
用电压表间接 测量ICQ
共射极基本放大电路分析教案
共射极基本放大电路分析教案教案：共射极基本放大电路分析一、教学目标1.了解共射极基本放大电路的基本原理和特点。
2.掌握共射极基本放大电路的分析方法和计算公式。
3.能够利用共射极基本放大电路进行电路分析并计算输出电压增益。
4.能够运用所学知识解答与共射极基本放大电路相关的问题。
二、教学内容1.共射极基本放大电路的基本原理和特点2.共射极基本放大电路的分析方法和计算公式3.共射极基本放大电路的输出电压增益计算4.共射极基本放大电路的应用和实际案例分析三、教学过程1.导入（5分钟）通过引入电流放大器的概念，提出对电流放大器进行详细学习的重要性，并和学生一起回顾前面所学内容。
2.知识讲解（20分钟）通过讲解共射极放大电路的基本原理和特点，引导学生了解共射极放大电路的用途和工作方式。
介绍共射极放大电路的输入输出特性曲线和电压增益的计算公式。
3.案例分析（30分钟）通过实际案例的分析，引导学生运用所学知识解答相关问题，包括输入输出特性曲线的绘制、电压增益的计算、电流的分析等。
4.计算练习（20分钟）分发练习题纸，让学生进行计算练习，包括共射极放大电路的输入输出电压计算、电流计算等。
在这个过程中，老师可以对学生的答题情况进行监控和指导。
5.总结（15分钟）由学生梳理本节课学习到的知识点和解题思路，并进行总结。
老师对学生的总结进行补充和点评。
四、教学工具和资源准备1.电路板和电源作为实验装置（可选）2. PowerPoint或黑板以便做示意图和演示3.案例分析材料和计算练习题纸五、教学评估1.学生在计算练习中的准确率和速度：通过检查学生的练习答案，评估学生对所学知识的掌握程度。
2.学生在案例分析中的表现：通过学生对案例的分析和解答，评估学生应用所学知识解决实际问题的能力。
六、教学延伸1.如果有实验条件，可以进行实验演示，进一步加深学生对共射极放大电路的理解。
2.鼓励学生进行更多的实际案例分析，扩展他们的应用能力和创新思维。
共射基本放大电路教案设计
“基本共射放大电路”全国中小学“教学中的互联网搜索”教案设计教学方法讲授法和任务驱动法并用，发挥学生的主体地位，以小组为单位，在学生独立自主的基础上，进行合作交流。
结合丰富的网络资源库，激发学生的学习兴趣，在动手活动中，让学生掌握基本共射基本放大电路的结构，增加幻灯片图片、FLASH动画等，来丰富课堂形式，调节气氛，提高课堂效率。
教学过程：项目二: 扩音机电路任务二：基本共射放大电路一、创设情景，项目引领【百度搜索】扩音器/i?word=%C0%A9%D2%F4%C6%F7&opt-image=on&cl=2&lm=-1&ct=20 1326592&ie=gbk展示扩音机图片和实物，扩音机是如何实现扩音功能的呢？【百度搜索】扩音器知识/view/275192.htm二、新课学习，任务实施：（一）分析并总结放大电路的基本结构（以扩音机为例分析总结放大电路出放大电路的结构）1、扩音机结构教师使用扩音机演示，引导学生讨论分析扩音机的工作流程，并总结扩音机结构框图。
使用PPT课件展示。
声信号变电信号电信号处理电信号变声信号图1 扩音机结构框图2、放大器的结构教师提问：（1） 人不讲话，扩音机会响吗？信号源。
（2） 人讲话，没有扬声器会响吗？负载：扬声器，耳机等。
（3） 人讲话输入的信号是模拟信号还是数字信号？输入交流电压和交流电流。
（4） 为什么需要放大？弱的声音提高为强的声音。
（通过教师提问，学生讨论，进而总结出放大器的结构。
） 放大器：把微弱的电信号放大为较强电信号的电路。
图2 放大器的框图（二）分析并总结共射基本放大电路结构 知识链接，复习回顾： 1.三极管具有 放大作用。
2.三极管有 、 和 三种工作状态。
3.三极管工作于放大区时，发射结 ，集电结 。
【百度搜索】共射基本放大电路组成/view/7da077befd0a79563c1e726c.html?from=relat ed&hasrec=1【互联网搜索】共射基本放大电路FLASH 动画/flash/show.asp?id=11821、根据FLASH 动画实物演示，分析并总结完成共射基本放大电路原理图：图3 共射基本放大电路原理图教师将事先做好的未完成的共射基本放大电路原理图纸板两块和主要元器件符号展示，并请4名同学两两一组来完成共射基本放大电路组成。
共射极基本放大电路 教案
电工电子技术教案课题第二章半导体三极管及放大电路 2-2共射极基本放大电路授课班级电气142133班授课时间2015.4.17 第1.2.3.4节、2015.4.27第1.2.3.4节教学目标1.能识读共射极放大电路，并说出各组成元件的作用。
2.能说出静态工作点的基本概念，并能解释设置静态工作点的原因。
3.能熟练画出放大电路的直流通路和交流通路。
4.能估算放大电路的静态工作点、输入、输出电阻和电压放大倍数。
教学重点放大电路的分析方法教学难点放大电路的工作原理教学内容纲要教法与说明上次课内容的回顾1.请描述出三极管的结构、分类、型号和主要参数。
2.请说出下列三极管的种类，并判断出其极性。
3.3DQ56是材料型三极管，3AD30C是材料型三极管。
4.如何用万用表判断三极管的类型和管脚极性？5.若测得放大电路中三极管的三个引脚对地的电位U1、U2、U3分别为下列数值，试判断它们是硅管还是锗管，是NPN型还是PNP型，并确定三个电极。
（1）U1=2.5V,U2=6V,U3=1.8V（2）U1=2.5V,U2=-6V,U3=1.8V（3）U1=-6V,U2=-3V,U3=-2.8V（4）U1=-4.7V,U2=-5V,U3=0V6.根据下图所示三极管对地电位数据，分析各管处于何种工作状态提问法、练习法一、概述1.放大电路时电子设备中最常用的一种基本单元电路。
它是利用半导体三极管的电流控制作用，把信号源传来的微弱电信号不失真地放大到所需要的数值。
即在输入信号作用下，把直流电源提供的电能转换为较大能量的电信号。
2.放大电路的种类 详见表2-17二、共射极基本放大电路的组成及工作原理 1．放大电路组成及各元件的作用基极电阻R B :其作用为电路提供静态偏流I BQ 。
耦合电容C 1、C 2:其作用隔直流通交流三极管V:其作用可以将微小的基极电流转换成较大的集电极电流，它是放大器的核心。
集电极电阻R C :其作用将三极管的电流放大作用变换成电压放大作用。
基本共射极放大电路电路分析
基本共射极放大电路电路分析基本共射极放大电路是一种常用的放大电路，它由一个NPN型晶体管的基极接入输入信号，发射极接入负载电阻，集电极接入电源电压，同时通过一个偶联电容和输入电容与输入信号源相连。
在这种电路中，输出信号时相反的输入信号。
下面我们将详细介绍基本共射极放大电路的电路分析。
1.静态工作点分析首先，我们需要确定晶体管的静态工作点，也就是集电极电流和集电极电压的值。
为了简化分析，我们可以假设晶体管为理想墙形器件，即基极电流很小，基极电压为0V。
根据基尔霍夫电流定律，我们可以写出输入回路的方程：Ib = (Vcc - Vbe) / Rb其中，Ib是基极电流，Vcc是电源电压，Vbe是基极-发射极电压（约为0.6V），Rb是基极电阻。
然后，我们可以根据晶体管的静态放大倍数β值，计算集电极电流Ic：Ic=β*Ib接下来，根据集电极-发射极电压和集电极电流的关系，可以求出集电极电压Vce：Vce = Vcc - Ic * Rc其中，Rc是负载电阻。
2.动态工作点分析除了静态工作点，我们还需要分析动态工作点，即在输入信号存在时晶体管的工作状态。
基本共射极放大电路的输入电容是很小的，可以忽略。
因此，我们可以将输入信号直接加到基极上，即vb = Vb + vb'，其中vb是基极电压，Vb为静态基极电压，vb'为输入信号。
根据晶体管的放大特性，可以写出输出电流Ie和输入电流Ib之间的关系：Ie=β*Ib+(β+1)*Ic'其中，Ic'是交流集电极电流的变化部分。
接下来，我们可以通过Ohm定律和基尔霍夫电流定律，写出发射极电流Ie、集电极电流Ic和负载电阻Rc之间的关系：Ie=Ic+IbIc = Ic' + (Vce + Vrc) / Rc将以上两个方程联立，我们可以解得Ic'。
进一步，我们可以通过欧姆定律和基尔霍夫电压定律，计算集电极电压Vce的变化值：Vce = Vce' + Ic' * Rc其中，Vce'和Vrc是交流工作点的变化值。
共射极基本放大电路分析教案
共射极基本放大电路分析教案教案：共射极基本放大电路分析一、教学目标：1.了解共射极基本放大电路的工作原理和特点。
2.掌握共射极基本放大电路的分析方法。
3.能够利用分析方法进行共射极基本放大电路的设计和调试。
二、教学内容：1.共射极基本放大电路的工作原理和特点。
2.共射极基本放大电路的分析方法。
3.共射极基本放大电路的设计和调试。
三、教学步骤：1.导入（5分钟）通过演示一段音乐，引起学生对音频放大器的兴趣，然后提问学生对共射极基本放大电路的了解程度。
2.讲解（25分钟）通过投影或板书，向学生讲解共射极基本放大电路的工作原理和特点，解释并展示电路图。
重点讲解以下内容：(1)共射极基本放大电路的结构和工作原理。
(2)共射极基本放大电路的特点：电压放大率高，输入电阻低，输出电阻高，能够在一定范围内线性放大信号。
(3)共射极基本放大电路的工作状态和信号输入、输出的特点。
(4)共射极基本放大电路的增益表达式。
3.分析（25分钟）带领学生进行共射极基本放大电路的分析，包括：(1)求解输入特性曲线和输出特性曲线。
(2)计算电压放大倍数和输入输出阻抗。
(3)考虑电容耦合情况下的频率特性。
(4)分析直流工作点和静态工作点的选择。
4.实验操作（30分钟）将理论知识与实际操作相结合，通过搭建共射极基本放大电路实验装置，进行实验操作。
包括以下实验内容：(1)根据给定的参数计算电路元件的数值，并进行元件的选择和安装。
(2)观察输出波形，并测量输入输出电压、电流和频率特性。
(3)调试电路，使其达到理论预期效果。
5.总结与评价（15分钟）总结共射极基本放大电路的学习内容和实验操作，引导学生进行思考和讨论，评价自己的学习成果。
四、教学资源：1.投影仪或黑板白板。
2.教学PPT或板书。
3.实验装置和元件。
4.计算器。
五、教学评价：通过学生表现、实验结果和自我评价的综合评价，评估学生对共射极基本放大电路分析的理解和掌握程度。
分析学生在实验操作过程中的表现和结果，评估其实践能力和调试能力的提高。
课题四 基本共射极放大电路的动态分析(2学时)
RS
+ ES
RC
RL U o
-
-
-
（3）电压放大倍数的计算 Ib Ii Uo B 定义 : Au + Ui来自IcC +
U i I b rbe
RS
U o I c RL
+ ES
Ui
βIb
E
RB rbe
RC RL U o
RL Au rbe
+
ui
RB
RC
RL
– –
小信号工 作
+ uO –
线性化
(1) 晶体管的微变等效电路 ic 1) 输入回路 iB C
Q1 输入特性
ib B + ui B rbe
IB
Q Q2 UBE
E
O
uBE
ui
晶体管 的输入电阻
O
UBE t
U BE rbe I B
U CE
E
26(mV ) rbe rbb (1 β ) I E (mA )
O O
iC/mA
Q
uCE/V uCE/V UCE t uo
讨论:如何消除截止失真?
如果Q设置合适，信号幅值过大也可产生失真， 减小信号幅值可消除失真。
思考题
求图示放大电路的动态性能指标。
（1）基本共射极放大电路的动态分析
（2）放大电路的非线性失真
RC Au β rbe
I b RL
-
-
-
RL RC // RL
当放大电路输出端开路(未接RL)时，
负载电阻愈小，放大倍数愈小。
（4）放大电路输入电阻的计算
共射极放大电路的分析
2007年全国职业培训参评组别：B016优秀教研成果评选活动参评教案专业分类：电工电子课程名称：电子技术基础共射极放大电路的分析————近似估算法共射极放大电路的分析————近似估算法教学目的通过利用放大电路的直流通路和交流通路，推导出放大器静态和动态的近似计算公式，并利用公式对放大器进行定量分析。
教学重点放大器直流通路和交流通路的画法。
利用公式计算放大电路中的相关量。
教学难点利用直流通路和交流通路推导计算公式。
教学时间90分钟。
课前复习1、静态和动态。
2、共射极放大电路的基本组成。
3、共射极放大电路的基本工作原理。
授课内容在实践中，放大电路的用途是非常广泛的，它能够利用三极管的电流控制作用把微弱的电信号增强到要求的数值，以满足实际的要求。
为了进一步理解放大电路的性能，需要对放大电路进行必要的定量分析。
由于交流放大电路中同时存在着直流分量和交流分量，为了分析方便，常将二者分开来研究。
本次内容首先介绍直流、交流通路的基本概念，然后再对近似估算法进行讲解。
一、直流通路和交流通路图2—1 共射极放大电路的直流通路和交流通路a）电路 b）直流通路 c）交流通路1、直流通路⑴定义直流通路是放大电路的直流等效电路，是在静态时放大电路的输入回路和输出回路的直流电流流通的路径。
⑵画法画直流通路时，把有电容器的支路断开，其他不变。
（如图2—1b所示）2、交流通路：⑴定义交流通路是放大电路的交流等效电路，是动态时放大电路的输入回路和输出回路的交流电流流通的路径。
⑵画法画交流通路时，可将电容器和电源都简化成一条直线。
（如图2—1c 所示）二、近似估算法近似估算法，就是利用直流通路和交流通路推导出电路的计算公式，以计算电路中的静态、动态量。
1、近似估算静态工作点估算静态工作点时可利用图2—1b 的直流通路，由图可知： BEQ B BQ CC U R I U += 经整理可得：BBEQCC BQ R U U I -=由于三极管BEQ U 为其管压降，硅管0.7v ，锗管0.3v ，与CC U 相比可忽 略不计 ，则上式可写为：B CCBQ R U I ≈根据三极管的电流关系CEO B C I I I +β=，忽略CEO I 有： BQ CQ I I β≈由图2—1b 中集电极回路可得：C CQ CEQ CC R I U U +=则：C CQ CC CEQ R I U U -=根据上面的公式就可以计算出静态工作点对应的BQ I ，CQ I 和CEQ U 。
第4讲基本共射极放大电路的静态分析
课题：基本共射极放大电路的静态分析课型：讲练结合教学目的：知识目标：1.熟悉基本共射极放大电路的组成、特点、工作原理。
2.掌握基本共射极放大电路的静态分析。
技能目标：学会基本共发射极放大电路静态工作点的调试方法。
教学重点、难点：重点：基本共发射极放大电路的静态分析难点：基本共发射极放大电路的静态分析复习与提问：1、三极管有哪几种工作状态？（在黑板上画出三极管的输出特性图并提问让学生指出相应的区域）2、在模拟电子电路中三极管通常工作在什么区？教学过程：引子：我们知道在模拟电路中,三极管通常都工作在放大区,那么如何保证三极管始终工作在放大区,也就是让发射结正偏、集电结反偏?这节课我们主要来解决这个问题.(在黑板上画出基本共射放大电路,进行讲解)我们来看下这个电路.一、基本共射极放大电路1、电路图2、电路组成元件及作用(1)三极管V：具有电流放大作用，是放大器的核心元件。
不同的三极管有不同的放大倍数。
1产生放大作用的外部条件是：发射结为正向电压偏置，集电结为反向电压偏置。
(2)集电极直流电源U CC:确保三极管工作在放大状态。
(3)集电极负载电阻RC:将三极管集电极电流的变化转变为电压变化，以实现电压放大。
(4)基极偏置电阻RB:为放大电路提供基极偏置电压。
(5)耦合电容C1和C2:隔直流通交流。
电容C1和C2具有通交流的作用，交流信号在放大器之间的传递叫耦合，C1和C2正是起到这种作用，所以叫作耦合电容。
C1为输入耦合电容，C2为输出耦合电容。
电容C1和C2还具有隔直流的作用，因为有C1和C2，放大器的直流电压和直流电流才不会受到信号源和输出负载的影响。
3.放大器的工作原理（这部分知识先在这里讲解，具体的实际操作能力在动态分析的测试中再进行）(1)ui直接加在三极管V的基极和发射极之间，引起基极电流i B作相应的变化。
(2)通过V的电流放大作用，V的集电极电流i C也将变化。
(3)i C的变化引起V的集电极和发射极之间的电压u CE变化。
《共射放大电路及参数计算》教学设计
将实测数据记录到表格中
15分0秒
三、放大电路中引脚电流关系
对于三极管构成的放大电路而言，必须满足三极管的放大条件：发射结正偏，集电结反偏。接下来我们验证一下吧。
通过放大电路实测演示，验证放大电路的特点，通过上表中数据推导出温度对放大电路的巨大影响。
5分0秒
四、分压式偏置放大电路组装调试
结合图纸和给出元器件参数，指导学生组装完成放大电路并调试
教学重难点
1.重点:三极管参数的选用
2.难点：放大电路的判断
设计思路
本课题为三极管为核心的共射放大电路的基本特点和参数计算，为了帮助学生掌握三极管的放大状态的基本特点，结合教材内容，提炼出三极管参数选用、温度对放大器的影响、放大电路引脚电流关系、分压式偏置放大电路组装调试
。对学生来说，电压的测试和放大电路的简单计算是难点。
《共射放大电路及参数ຫໍສະໝຸດ 算》微课教学设计课题名称共射放大电路及参数计算
学科
电子技术基础
主讲人
知识点来源
学段:中职教育一年级
教材版本:重庆大学出版社
第二章晶体三极管及放大电路基础任务三共射放大电路及参数计算
知识点描述
教学目标
1.知道三极管的基本参数；
2.掌握用指针万用表测基极电阻和集电极负载电阻电压；
3.掌握三极管的基本放大电路及温度影响。
第一个要点：三极管参数选用，此部分简要介绍，让同学们直观了解小功率三极管、中功率三极管、大功率三极管的参数区别;
第二个要点：温度对放大器的影响，间接加热三极管可以直观检测放大电路电流电压的变化。
第三个要点：放大电路引脚电流关系，通过测量放大电路关键电阻两端电压，间接计算得到电流，进而得到放大电路电流关系。
共射放大电路静态分析 试讲(说课+微课)
RB
C1 +
RS +
+ ui
es –
–
RC +C2 iBiC + + T uCE uB–E – RL
iE
+UCC
RB
RC
+UCC
IB IC +
+ uo
+ TUCE UB–E –
– 直流通路
静态分析的估算法
RB
+UCC RC
IB IC + U+B–ETU–CE
1) 估算IB
由KVL: UCC = IB RB+ UBE
基本共射放大电路 静态分析
目录 1 教材分析
3 教学重难点
2 教学目标
4 教学过程
教材分析
本节选自高等教育出版社《模拟电子技 术基础》（第四版）第二章第二节。
本节课贯穿了模电以后的整个教学，是 学生进一步顺利、快捷操作电子技术的基础， 也是形成学生合理知识链的重要环节。本节 课是在学习放大电路基本构造的基础上，进 一步学习放大电路工作原理的关键。
教学目标
认识目标
1 掌握基本共射放大电路直流通路画法要领。 熟悉用估算法分析基本公射放大电路的基本方法。
技能目标
2 会画基本共射放大电路的直流通路。 能用估算法对放大电路进行静态分析。
情感目标
3 培养学生认真、细致的学习态度。 通过发现问题、解决问题的过程，增强学生的求知欲和对 分析问题的热情。
教学重难点
重点
画直流通 路的方法以及 估算分析的方 法。
难点
如何将画直 流通路的方法 和估算分析法 运用到实际电 路中。
Байду номын сангаас 教学过程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共射极基本放大电路分析
教学容分析：§2-2共发射极低频电压放大电路的分析中的“近似估算法”：近
似估算静态工作点、电压放大倍数。
教学对象及分析：1、基础知识：学生已基本掌握了共发射极低频电压放大电路
组成及工作原理。
2、分析与理解能力：由于放大电路的工作原理比较抽象，学生对此理解不够深刻，并且动手调试电子电路的能力有待提高。
所以本次课堂将结合共发射极低频电压放大电路演示测试方式调动学生的主动性和积极性。
教学目的： 1、了解、掌握放大电路的分析方法：近似估算法；
2、培养学生分析问题的能力。
3、培养学生耐心调试的科学精神。
教学方法：演示法、启发法、讲练结合法
教具准备：分压式偏置放大电路实验板、示波器、万用表。
教学重点： 1、共射极放大电路的静态工作点的估算；
2、放大器的电压放大倍数的估算。
教学难点：静态工作点的估算。
教学过程：
一、复习及新课引入：
1、复习旧知识：（1）放大电路的工作原理。
（提问：简述共发射极放大电路的工作原理。
）
（2）基本放大电路的工作状态分：静态和动态。
（3）静态工作点的设置。
（提问：设置静态工作点的目的是什么？）
2、启发、提出问题：（1）放大电路设置静态工作点的目的是为了避免产生非线
性失真，那么如何设置静态工作点才能避免非线性失真呢？
（2）放大器的主要功能是放大信号，那怎样计算放大器的放
大能力呢？
引入新课题：必须学习如何分析放大电路。
板书设计：
§2—2 共发射极放大电路的分析
一、近似估算法 1．静态工作点的估算。
2．电压放大倍数的估算：
（1） 目的：计算I B 、I C 、U CE 。
（1）目的：计算A u 、R i 、R o 。
（2） 步骤：
（2）步骤： ①画直流通路。
①画交流通路。
②计算I B 、I C 、U CE 。
②计算A u 。
改进措施：强调三极管的非线性，分析非线性元件电量计算的特点。
u o
i c
+U CC
I
+U CC
2
放大电路的分析方法： 近似估算法； 图解分析法。
