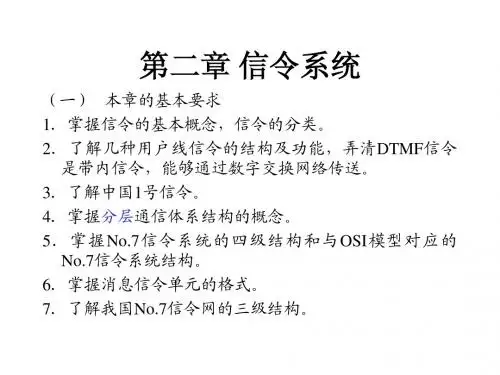

第二章 信令系统3.

电话交换信令方式 （1）直流拨号脉冲 由用户直流环路的通断次数来代表一个拨号数字。 有以下三个参数： 脉冲速度：表示每秒允许传送的脉冲的数目， 我国规定的脉冲速度为8-14个脉冲/每秒。 断续比：断开时间与闭合时间的比值，我国规定 的脉冲断续比为（1.3-2.5:1）。 最小位间隔：位间隔是用来将两个脉冲串分隔开 的一段闭合时间。我国规定最短的位间隔时间 >350ms。
电话交换信令方式
四、前向信令和后向信令
Baidu Nhomakorabea
根据信号传送方向分 1. 前向信令:信令沿从主叫到被叫的方向传送。 2 .后向信令:信令沿从被叫到主叫的方向传送。
电话交换信令方式
五、带内信令和带外信号
在 电 话 交 换 局 间 ， 在 话 音 频 带 （ 300 ～ 3400Hz ）之内传送的信令 称为带内信令； 在话音频带之外传送的信令称为 带外信令。
在不同交换机之间传送的信令必须遵循一定的协议， 遵循不同协议的信令就构成了不同的信令系统。
1) 语法：收发双方之间相互交换信息的表现 形式; 2) 语义：需要发出何种控制信息，完成何种 动作及作出何种应答。 3) 同步：事件完成顺序的详细说明。
电话交换信令方式
1-4-2 信令的分类 一、用户线信令和局间信令 按信令传送区域分 1、用户线信令:用户终端设备和交换机之间 传送的信号。 2、局间信令:在交换机之间，或交换机与网 管中心、数据库之间传送的信令。
电话交换信令方式 （2）双音多频（DTMF）信令 用高、低两个不同的频率来代表一位拨号数字。 DTMF信令是带内信令，能通过数字交换网络和局 间数字中继正确传输。 1209Hz 1336Hz 1477Hz 1633Hz 697Hz 770Hz 1 2 5 3 6 A B
4
852Hz
941Hz
7
*
8
电话交换信令方式
1.4.4 局间信令 根据信令通路与话音通路关系，局间信令 分随路 (CAS，ChannelAssociatedSignalling)和 共 路 (CCS ， CommonChannelSignalling) 。 CCITT 为了统一局间信令，提出了 CCITT1 号 至CCITT7号及R1、R2系统的建议。
电话交换信令方式
带内信令的特点 （ 1 ）电路形式任意，凡是能传送话音 的电路均能传送带内信令。 （ 2 ）使用频带较宽，可以采用速度快、 具有自检能力的多频编码信号。 (3) 容易受到话音电流的干扰，甚至会 将话音误认为是信令而导致错误的动作， 要采取必要的措施加以防护。
1-4-3 模拟用户线信令
我国使用的有随路信令(中国1号信令) 和共路信令(中国7号信令)。
电话交换信令方式
一、中国1号信令(国标规定随路信令) 将话路所需要的各种控制信号（如占用、 应答、拆线及拨号等）由该话路本身或 与之有固定联系的一条信令通路（信道） 来传递，即用同一通路传送话音信息和 与其相应的信令。 分为线路信令和记发器信令
一、用户话机发出的信令 1、 监视信令 反映用户话机摘、挂机状态，通过用户线直流 环路的通、断表示。 呼出占用（主叫用户摘机）：用户线有直流. 应答：被叫用户摘机。 前向拆线（主叫用户挂机）：无直流; 后向拆线：被叫挂机。 2、选择信令 用户话机向交换机送出的被叫号码，分为直流 脉冲信号和双音多频（DTMF）信号。
电话交换信令方式 各种可闻音信令都是由交换机向用户发送的， GB3380-82规定了电话自动交换网用户线信令的要求
铃流源为25Hz正弦波，采用5s断续，即1s续、 4s断。 信号音为450Hz和1400Hz的正弦波， 拨号音、忙音、回铃音均为450Hz的正弦波。 拨号音是连续信号； 忙音为0.7s断续，即断续各0.35s； 回铃音5s断续，即1s续，4s断。
电话交换信令方式
1．中国1号线路信令的种类及适用范围 在线路设备（如各种中继接口）之间进行 传送的信号，主要表明中继线的使用状态，如 示闲信号、占用信号、应答信号、拆线信号和 闭塞信号等。 功能：完成路由的建立、维持及监视。 形式：直流线路信号(高阻+、+、-、0)、带内 单频脉冲线路信号(2600Hz)和数字型线路信号 (TS16复帧)。
1.4 电话交换信令方式
1.4.1 信令的基本概念 信令系统用来在通信网的各个节点之间传 送控制信息, 是通信网的重要组成部分。 为使各种设备协调动作，各设备之间必须 相互交流“信息”，说明各自的运行情况， 提出对相关设备接续要求。
图1―12 出局呼叫过程的基本信令
电话交换信令方式
2.通信协议的基本内容
随路信令
（1）时隙分配
电话交换信令方式
公共信道信令
电话交换信令方式
图1―7 随路信令系统示意图
三、线路信令和记发器信令
随路信令中国1号信令又分线路信令和记发器信令
1．线路信令（监视信令）：中继线使用状态： 示闲、占用、应答、拆线、闭塞； 用来检测或改变中继线的呼叫状态和条件， 以控制接续的进行。 中继线占用和释放等是随机发生的，因此在 整个呼叫接续期间都要对线路信令进行处理。 2．记发器信令（选择信令） 用来传送被叫（或主叫）电话号码，供交换 机选择路由、选择被叫用户。 由于记发器信令仅在通话前传送，可利用话 音通道来传送记发器信令。
0
9
#
C
D
电话交换信令方式 二、交换机发出的信令 1、铃流 是交换机发送给被叫用户的信号，用于提醒用户有 呼叫到达。铃流源为 （ 25+ 3）Hz正弦波，输出电 压有效值为（ 75+15 ） V。振铃采用 5秒断续，即 1 秒 送，4秒断。 2、信号音 是交换机发送给用户的信令，用来说明有关的接续 状态，如忙音、拨号音、回铃音等。 信号源为（450+25）Hz和（950+50）Hz正弦波，控 制信号音的不同的断续时间可得到不同的信号音。
电话交换信令方式
二、随路信令和公共信道信令 按信令传送通路与话路间关系分,局间信令分 随路 (CAS，ChannelAssociatedSignalling)和共 路 (CCS，CommonChannelSignalling)。 1、随路信令 用传送话路通路来传送与该话路有关各种信令， 或传送信令通路与话路之间有固定关系。 2、公共信道信令 传送信令的通道和传送话音的通道在逻辑上或 物理上是完全分开的,有单独用来传送信令的通 道,在一条双向的信令通道上,可传送上千条电路 的信令消息。
