第二章程控交换系统
通信概论课件程控电话交换系统
控制设备定义
控制设备是程控电话交换系统的 指挥中心，负责管理系统的运行、 控制交换网络的接续和转接。
控制设备功能
控制设备主要具备处理用户呼叫 请求、路由选择、资源管理等功 能，以确保系统的稳定性和高效 性。
控制设备组成
控制设备通常由中央处理器、存 储器和输入/输出接口等组成，其 中中央处理器是控制设备的核心 部件。
特点
自动化、智能化、高效、灵活、 可靠性高、可扩展性强等。
系统组成与功能
系统组成
程控电话交换系统主要由硬件和软件 两部分组成，硬件包括交换机、控制 设备、接口设备等，软件包括操作系 统、数据库、交换机软件等。
功能
实现电话的呼叫处理、接续、计费等 功能，支持各种电话业务，如普通通 话、呼叫转移、三方通话等。
模块化设计
程控电话交换系统采用模块化设计，可以根据用户需求灵 活配置，满足不同规模和复杂度的通信需求。
01
快速配置
系统支持快速配置，用户可以根据实际 需求快速设置和调整系统参数，提高工 作效率。
02
03
扩展性
系统具有良好的扩展性，可以方便地 增加新功能和接入新设备，满足未来 发展的需要。
低成本运营
高可靠性
冗余设计
程控电话交换系统采用冗余设计，关键部件都有 备份，确保系统在出现故障时能够快速恢复。
故障检测与恢复
系统具备故障检测和恢复功能，能够在短时间内 发现并解决故障，保证通信的可靠性。
数据备份与恢复
系统定期对数据进行备份，确保在数据丢失的情 况下能够迅速恢复，保证通信的连续性。
高效灵活性
自动化管理
程控电话交换系统支持自动化管理，减少了人工干预和管理的成 本，提高了运营效率。
程控交换系统的实现
题目：程控交换系统的实现程控交换系统的实现摘要随着信息技术的发展，信息己成为现代社会重要的战略资源，面对信息时代的到来，人们在领略信息社会的乐趣的同时，也遇到了各式各样的挑战，网络于是演化成为信息传输的平台，而交换就是网络的核心。
交换网络成为通信网络中必不可少的一部分，本课题是基于程控交换系统实现的设计，交换系统中的空分交换主要是MT8816通过结点的选择实现用户线路的连通和断开，从而实现用户之间话音信号的控制。
交换系统需要通过空分网络控制忙音，拨号音，回铃音，振铃的传送，这些信号音要有逻辑的选择控制，根据不同用户的状态选择正确的铃音进行反馈。
根据空分交换网络的传送需要完成空分交换话音信号接续设计和信号音控制电路的设计，在硬件电路的基础上，利用汇编完成软件的设计。
关键字：程控交换；MT8816；信号音；控制The implementation of SPC switching systemABSTRACTWith the development of information technology, information had become the important strategic resources in modern society, facing the arrival of information age, people at enjoy the fun of the information society at the same time, also met all kinds of challenges, and then evolved into the information network transmission platform, and exchange was the core of the network.Switching network become an indispensable part of communication in the network, the design of this topic was based on SPC switching system, exchange system of the air separation exchanged mainly MT8816 through nodes choose to implement user circuit connected and disconnected, so as to realized the control of voice signals between users. Exchange system needed by air separation control network busy tone, dial tone, tone, ringing in the transmission, the signal would have the choice of logical control, depending on the state of the user to select the correct ring tone for feedback. According to air separation exchange network transfer needed to be done air separation exchange voice signal in the design and the design of signal control circuit, on the basis of the hardware circuit, using the assembly to complete the software design.Keywords：SPC；MT8816；signal；control目录1 引言..................................... 错误！未定义书签。
4-2、程控交换机系统

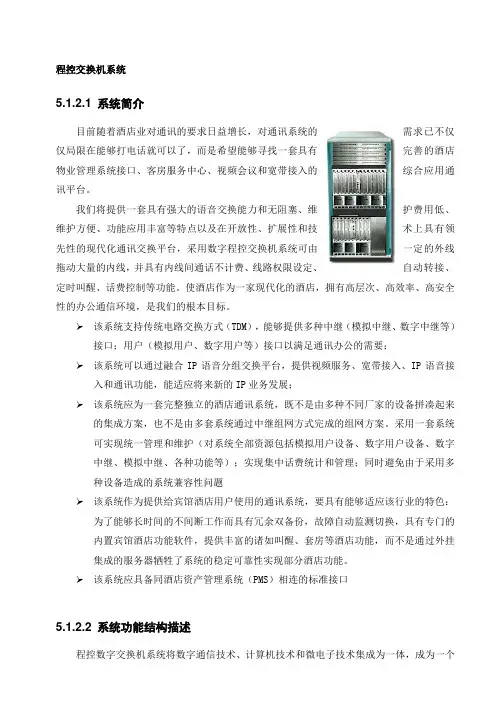

程控交换机系统5.1.2.1 系统简介目前随着酒店业对通讯的要求日益增长，对通讯系统的需求已不仅仅局限在能够打电话就可以了，而是希望能够寻找一套具有完善的酒店物业管理系统接口、客房服务中心、视频会议和宽带接入的综合应用通讯平台。
我们将提供一套具有强大的语音交换能力和无阻塞、维护费用低、维护方便、功能应用丰富等特点以及在开放性、扩展性和技术上具有领先性的现代化通讯交换平台，采用数字程控交换机系统可由一定的外线拖动大量的内线，并具有内线间通话不计费、线路权限设定、自动转接、定时叫醒、话费控制等功能。
使酒店作为一家现代化的酒店，拥有高层次、高效率、高安全性的办公通信环境，是我们的根本目标。
该系统支持传统电路交换方式（TDM），能够提供多种中继（模拟中继、数字中继等）接口；用户（模拟用户、数字用户等）接口以满足通讯办公的需要；该系统可以通过融合IP语音分组交换平台，提供视频服务、宽带接入、IP语音接入和通讯功能，能适应将来新的IP业务发展；该系统应为一套完整独立的酒店通讯系统，既不是由多种不同厂家的设备拼凑起来的集成方案，也不是由多套系统通过中继组网方式完成的组网方案。
采用一套系统可实现统一管理和维护（对系统全部资源包括模拟用户设备、数字用户设备、数字中继、模拟中继、各种功能等）；实现集中话费统计和管理；同时避免由于采用多种设备造成的系统兼容性问题该系统作为提供给宾馆酒店用户使用的通讯系统，要具有能够适应该行业的特色：为了能够长时间的不间断工作而具有冗余双备份，故障自动监测切换，具有专门的内置宾馆酒店功能软件，提供丰富的诸如叫醒、套房等酒店功能，而不是通过外挂集成的服务器牺牲了系统的稳定可靠性实现部分酒店功能。
该系统应具备同酒店资产管理系统（PMS）相连的标准接口5.1.2.2 系统功能结构描述程控数字交换机系统将数字通信技术、计算机技术和微电子技术集成为一体，成为一个高度模块化设计的全方位分散控制系统。
程控数字交换技术第2章ppt课件解读
相比传统的模拟交换技术，程控数字 交换技术具有更高的通话质量和更强 的抗干扰能力。
程控技术的引入
计算机技术的普及使得程控交换成为 可能，提高了交换设备的灵活性和自 动化水平。
技术发展历程
01
02
03
早期数字交换技术
20世纪70年代，程控数字 交换技术开始出现，主要 用于大中型城市的电话网 络。
技术成熟与普及
程控数字交换技术第2 章ppt课件解读
contents
目录
• 程控数字交换技术概述 • 程控数字交换技术原理 • 程控数字交换技术的实现 • 程控数字交换技术的优势与挑战 • 程控数字交换技术的应用案例
01
程控数字交换技术概述
技术背景
数字通信技术的兴起
程控数字交换技术的优势
随着数字信号处理和微电子技术的进 步，数字通信逐渐取代模拟通信。
呼叫中心
电信运营商利用程控数字交换机建立呼叫中心，提供客户服务、技 术支持和销售代表等业务，提高客户满意度和忠诚度。
移动通信
移动通信网络中的交换机采用程控数字交换技术，实现移动设备的语 音和数据交换，支持移动设备的通信需求。
企业内部通信的应用案例
企业电话系统
01
企业内部电话系统采用程控数字交换机，提供高效、可靠的电
实现过程中的关键技术问题
实时性
程控数字交换机需要处理大量实时数据，因此需要保证硬件和软 件的实时性，以满足通信系统的要求。
可靠性
程控数字交换机是通信系统中的关键设备，需要具备高可靠性，以 保证通信的稳定性和不间断性。
可扩展性
随着通信技术的发展，程控数字交换机需要具备可扩展性，以适应 新的业务需求和技术变化。
智能农业
2-2第二章 PCM、数字交换及程控交换机组成
在保证小信号时的量化间隔相同的条件下， 7位非线 性编码与11位线性编码等效。
A律13折编码
8位码的安排
第1位码C1的数值“1”或“0”分别表示信号的正、负极性， 称为极性码。 第2至第4位码C2C3C4为段落码，代表8个段落的起点电平。 第5至第8位码C5C6C7 C8为段内码，这4位码的16种可能状态 用来分别代表每一段落内的16个均匀划分的量化级。
A律13折编码
注意：
•在13折线编码方法中，虽然各段内的16个量化级（将ＰＡＭ信号的幅 度变化范围划分为若干个小间隔，每个小间隔叫做一量化级）是均匀 的，但因段落长度不等，故不同段落间的量化级是非均匀的。 •第一、二段最短，只有归一化的1/128，再将它等分１６小段，每一 小段长度为1/2048，这是它最小的量化级间隔，它仅有输入信号归一 化值得1/2048，记为 ，代表一个量化单位；第八段最长，每一小段 归一化长度为1/32 ，包含64个最小量化间隔，记为64个量化单位。
1、数字交换-PCM -编码
A律13折线段落码编码方法
1、数字交换-PCM -编码
２、时分多路复用
同一信号的相邻两个样值 间都有一定的时间间隔， 在这个时间间隔中插入其 他路样值，就能以时间分 割的方式实现多路复用。 概念： 时分多路复用就是在一条 每个话路在一帧中所占用的 同一话路抽样两次的时间 信道的传输时间内，将若 时间称为时隙。用TS（Time 间隔或所有话路抽样一次 干离散信号的脉冲序列， Slot）表示。 的时间称为帧长。 经过分组、压缩、循环排 序，成为时间上互不重叠 的多路信号一并传输的方 式。
量化分类：
（１）均匀量化 （２）非均匀量化
1、数字交换-PCM -均匀量化
1、数字交换-PCM -均匀量化
程控交换机系统设计

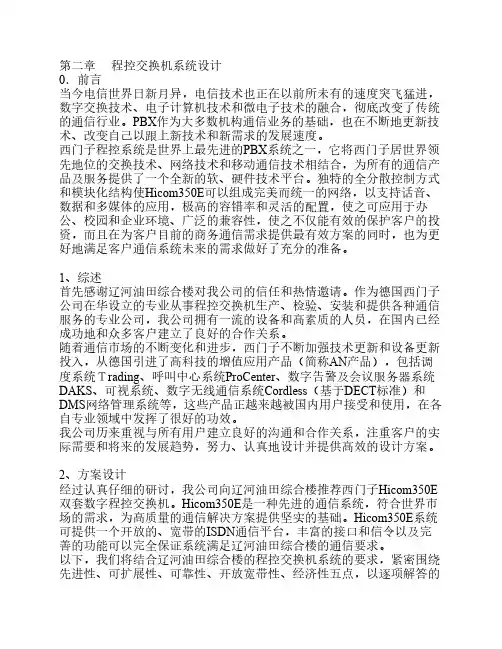

第二章程控交换机系统设计0．前言当今电信世界日新月异，电信技术也正在以前所未有的速度突飞猛进，数字交换技术、电子计算机技术和微电子技术的融合，彻底改变了传统的通信行业。
PBX作为大多数机构通信业务的基础，也在不断地更新技术、改变自己以跟上新技术和新需求的发展速度。
西门子程控系统是世界上最先进的PBX系统之一，它将西门子居世界领先地位的交换技术、网络技术和移动通信技术相结合，为所有的通信产品及服务提供了一个全新的软、硬件技术平台。
独特的全分散控制方式和模块化结构使Hicom350E可以组成完美而统一的网络，以支持话音、数据和多媒体的应用，极高的容错率和灵活的配置，使之可应用于办公、校园和企业环境、广泛的兼容性，使之不仅能有效的保护客户的投资，而且在为客户目前的商务通信需求提供最有效方案的同时，也为更好地满足客户通信系统未来的需求做好了充分的准备。
1、综述首先感谢辽河油田综合楼对我公司的信任和热情邀请。
作为德国西门子公司在华设立的专业从事程控交换机生产、检验、安装和提供各种通信服务的专业公司，我公司拥有一流的设备和高素质的人员，在国内已经成功地和众多客户建立了良好的合作关系。
随着通信市场的不断变化和进步，西门子不断加强技术更新和设备更新投入，从德国引进了高科技的增值应用产品（简称AN产品），包括调度系统Ｔrading、呼叫中心系统ProCenter、数字告警及会议服务器系统DAKS、可视系统、数字无线通信系统Cordless（基于DECT标准）和DMS网络管理系统等，这些产品正越来越被国内用户接受和使用，在各自专业领域中发挥了很好的功效。
我公司历来重视与所有用户建立良好的沟通和合作关系，注重客户的实际需要和将来的发展趋势，努力、认真地设计并提供高效的设计方案。
2、方案设计经过认真仔细的研讨，我公司向辽河油田综合楼推荐西门子Hicom350E 双套数字程控交换机。
Hicom350E是一种先进的通信系统，符合世界市场的需求，为高质量的通信解决方案提供坚实的基础。
现代通信网第2章-2程控交换技术1028
测试子系统: 负责软件的规范性检测。包括测试 与仿真。
生产子系统: 生成交换局运行所需的软件。包括 局数据、用户数据和局程序文件的生成。 维护子系统: 负责对现场修改或补丁存档与管理。
《交换技术 》
软件组成
3、交换局数据
局数据
用户数据 系接口电路（SLIC）
分为模拟用户电路和数字用户电路。 模拟用户电路：提供交换机与模拟话机之间的 接口。数量多，投资大。 数字用户电路：提供与数字用户终端的接口。
《交换技术 》
话路系统
（一）本地用户级（用户模块）
1、模拟用户电路功能 B（Battery feed）馈电；
O（Over-voltage protection）过压保护；
《交换技术 》
话路系统 （二）远端用户级（Remote
Module）
远端用户级是部署在距离电话局较远的用
户点上，其基本功能与局内用户级相似，
包括用户电路和话务集中器。
远端用户级不再进行D/A转换，直接经数
字中继接口进入数字交换网络进行交换。
《交换技术 》
话路系统
（三）选组级（数字交换网络）
2.1.1 程控交换机的硬件组成
2.1.2 程控交换机的软件组成
《交换技术 》
2.1.2 程控交换机的软件组成
话路部分
输入/输出设备
系统软件
执行管理程序 系统监视和 故障处理程序 故障诊断程序 I/O和人机 通信程序
应用软件
呼叫处理程序 维护管理程序
《交换技术 》
2.1.2 交换机的软件组成
呼叫处理程序 执行管理程序 故障处理程序 故障诊断程序 维护管理程序 设计子系统 支援程序 局数据 数据 用户数据 系统数据
程控交换系统名词解释
程控交换系统名词解释程控交换系统是一种通过计算机控制和处理电话通信的系统。
它利用计算机技术和数字化通信技术，将电话交换的功能从传统的人工操作转移到计算机自动控制下进行。
在程控交换系统中，电话呼叫的建立、传输和结束都由计算机程序自动控制完成。
它使用一种称为交换机的设备，将呼叫连接到目标电话号码或交换网络中的其他目的地。
交换机通过控制电路开关来建立和断开呼叫的连接。
在程控交换系统中，有许多重要的名词需要解释。
1. 交换机：程控交换系统的核心设备，用于处理电话呼叫的连接和断开。
它通过控制电路开关来建立呼叫连接，并在呼叫结束时断开连接。
交换机还负责路由选择、信号处理和错误检测等功能。
2. 终端：在程控交换系统中，终端是指连接到交换机的电话或其他通信设备。
终端可以是传统的有线电话、传真机、调制解调器或计算机等。
3. 计算机：程控交换系统依靠计算机来控制和处理电话呼叫。
计算机通过软件程序实现呼叫的路由选择、信号处理和连接控制等功能。
4. 呼叫控制：呼叫控制是程控交换系统中的一个重要功能，它负责呼叫的建立、传输和结束。
呼叫控制程序根据用户输入的目标号码和其他条件，选择合适的路由，并通过交换机建立呼叫连接。
5. 数字化通信：程控交换系统使用数字化通信技术来传输电话呼叫。
数字化通信将语音信号转换为数字信号，并使用数字信号进行呼叫传输，提高了呼叫的质量和效率。
总的来说，程控交换系统是一种利用计算机技术和数字化通信技术实现电话交换的系统。
它通过交换机、终端、计算机、呼叫控制和数字化通信等组件，实现了电话呼叫的自动控制和处理。
这种系统在现代通信网络中起着重要的作用，提高了通信的效率和质量。
程控交换第二章
1. 为了能在接收端完整地“还原”信息，采样速率应不小于信息波形中最高频率的两倍。
（第2章）2. 模拟信号数字化分为抽样、量化、编码三个步骤。
（第2章）3. 我国的PCM话音量化采用非均匀量化。
（第2章）4. 普通语音信号的带宽是300HZ—3400HZ。
（第2章）5. 语音信号数字化过程中，采用的量化方法是非均匀量化。
（第2章）6. 在局间中继线上，普遍采用数字中继，常用的E1接口其速率为2048Kbit/s。
（第2章）7. 将用户线上送来的模拟信号转换为数字信号是由用户电路中的编码器来完成。
（第2章）8. 时间接线器实现一条PCM线上的不同时隙之间交换。
（第3章）9. PCM30/32路零次群的速率为64Kbit/s。
（第2章）10. PCM30/32 系统中，每帧包含_30_路话务信息。
（第2章）11. 数字信号调制方法通常用的是脉冲编码调制和增量调制。
（第2章）12. 脉冲编码调制在发送端主要通过抽样、量化、编码工作完成A/D转换（第2章）13. 减少信号量化噪声的方法有增加量化级数和采用非均匀量化。
（第2章）14. 程控交换机中继线传输的信号通常采用30/32路帧结构信号。
（第2章）15. PCM32系统中，每秒可传送8000帧。
（第2章）16. 数字化过程的三个步骤是抽样、量化、编码。
（第2章）17. 在数字交换网络中，从时分交换的基本概念可知，时隙交换的实质是时隙内容的交换。
（第2章）18. 在PCM系统中，将各路信息依次传送一次，所占用的时间称为1帧，1帧是125µs 时间。
（第2章）19. 所谓数字通信是指用二进制的编码信号来传输信息的通信系统。
（第2章）20. PCM系统中，将各路信息依次传送一次，所占用时间为125微秒，称为1帧。
（第2章）21. 在语音数字化的8位量化编码中a1用来表示极性码、a2a3a4用来表示段落码、a5a6a7a8用来表示段内码。
（第2章）22. PCM30话路/32时隙系统中，125微秒划分为32个时隙，每个时隙3.9 微秒。
程控交换作业指导书
中通建设股份有限公司管理体系文件第１页共 21 页作业指导书·光纤吹缆机施工作业指导书程控交换设备安装调测作业指导书CTC 地址：中国·北京·丰台区南方庄甲56号邮编：100078电话：67668269 传真：目录第一章：开工前准备工作一、入施工现场前，须办入局手续二、项目经理部要有专人技术负责三、入现场前，进行施工摸底四、熟悉施工图的设计五、清点设备器材开箱检验六、填写开工报告七、机房安全要求第二章：交换设备硬件安装一、安装机架部分二、安装总配线架三、安装电缆走道及槽道四、布放电缆线五、焊绕接电缆芯线六、插接架间电缆及布线七、布放电源线第三章：安装程控交换系统测试一、加电测试前检查步骤二、加电步骤三、交换机装载前数据检查四、交换机装载数据五、硬件测试六、局数据附录一：华为程控交换机硬件安装一、机架防震底座的安装二、机架就位三、侧门的安装四、架内电缆的绑扎工艺五、用户缆布放六、电源线的安装七、设备标签八、机柜安装要求附录二：西门子程控交换机硬件安装一、机架防震底座的安装二、导轨的安装三、机架就位四、安装侧门、加固、照明五、架内、架间的电缆安装附录三：贝尔S1240程控交换机硬件安装一、机架防震底座的安装二、铝导轨的安装三、机架就位四、正、负极电源电缆的布放五、架间、架内电缆的安装六、用户电缆的布放七、机架的外置安装内容八、机架的外罩安装第一章开工前准备工作1.1项目经理部进施工现场前与建设单位办理入局手续，签定安全协议。
1.2项目经理部要有专人技术负责，并及时与建设单位、厂家督导联系。
1.3进入机房施工前要进行施工摸底。
1.3.1 电源必须接入机房，且有安全接地，机房照明能正常使用。
1.3.2 电揽上、下线孔预留的工艺应完成且通道无障碍。
1.3.3 假地板已经铺设完毕符合防静电要求。
1.3.4有关机房内一切装修土建工作全部完成。
1.4熟悉施工图的设计，掌握工程的内容和设计要求，核对机架的排列等和施工图纸有否出入，对设计意图不明或认为有不合理的地方，应向设计单位和建设单位上报，经设计单位同意才能修改设计。
现代通信网
第一章现代通信网概述1．现代通信网的两个重要特点：数字化、业务的多样化；2．通信网的组成：信源、变换器、信道、噪声源、反变换器、信宿；3．现代通信网的发展方向即六化：数字化、综合化、融合化、宽带化、智能化、个人化；4．三网合一：电信网、计算机网、广播电视网；第二章数字程控交换系统1．电话网采用电路交换方式，电话网组成：数字程控交换机、传输链路设备、终端设备；2．电话网等级结构：国际网、长途网、本地网；3．长途两级网的等级结构：省际平面、省内平面；长途网演变情况：由四级向两极过渡，然后向无级网和动态网过渡；4．电话网的路由（概念）：迂回路由：多个路由可以选择时，第一个忙时，迂回到第二个、第三个，称第一个路由为迂回路由；基干路由：构成网络基干结构的路由；高效路由：路由上的电路群没有呼损指标要求；低呼损路由：电路群的呼损低于所规定的标准；5．用户电路的基本功能：馈电功能（馈电电压-48V，馈电电流20~50mA）、过压保护功能、振铃控制功能、监视功能、编译码功能、2/4线转换功能、测试功能；6．时分复用PCM信号形成（注意速率变化）：300~3400Hz语音信号经过带限滤波，8000次/s抽样，形成PAM信号，依幅度编码形成PCM信号。
基带信号速率：64kb/s。
N个时隙的码元速率：N*64kb/s．在CEPT系统中，速率：2.048Mb/s。
7．CCITT等级制度TD PCM系统一次群速度：2.048Mb/s,二次群：8.488Mb/s,三次群：34.368Mb/s；8．时分交换T型交换器：采用缓冲器暂存话音数字信号，并控制写入出实现时隙交换；空分交换s型交换器；9．数字中继器是数字交换网络与PCM数字中继器之间的接口设备；数字中继的主要功能：时钟提取、码型变换、帧同步、复帧同步；码型变换是将数字中继线上传送的HDB3码转换成程控交换机内使用的NRZ码；帧定位解决两个局间的正常数据传输和交换问题；10．程控交换机的软件系统划分（图）：运行软件系统、支援软件系统；11．信令（概念）：用户信息以外的各种控制命令。
现代交换原理与技术资源第2章 电路交换技术
将线路传输的时间轮流分配给每个用户，每个用户只在分配 的时间里使用线路发送和接收信息，且独享资源。
2.2 数字程控交换系统
2.2.1数字程控交换系统的基本结构
2.2.2交换网络的构成和分类
2.2.3交换单元的概念和分类 2.2.4 多级交换网络
9
2.2.1数字程控交换系统的基本结构
程控交换系统实现网络核心的交换功能，它是由信 息传送子系统和控制子系统两部分组成。 控制子系统是交换机的“指挥系统”，交换机的所 有动作都是在控制系统的控制下完成的，控制系统 完成对交换机系统全部资源的管理和控制，实时监 测资源的使用和工作状态，为呼叫连接请求分配资 源和建立连接等，包括存储器、中央处理器和输入 输出设备等。 信息传送子系统实现数据信息在交换节点内部的传 输，他包括交换网络以及各种用户电路模块、中继 电路等各种接口设备。
7
同步时分复用信号
时分复用就是采用时间分割的方法，把一条高速数字信道分 成若干低速数字信道，构成同时传输多个低速信号的子信道。
同步时分复用
信道TSi的信号周期性地出现 TSn TSn-1 O N „„ TSi J 第2帧 „„ TS1 TS0 TSn TSn-1 B A O N „„ TSi J 第1帧 „„ TS1 TS0 B A 传输方向
19
交换网络的分类(3)——按复用连接方式分类
交换网络还可分为时分交换网络与空分交换网络、时分 — 空分结合交换网络 。 空分交换网络：交换网络在多对入线和出线之间同时并行的 建立多对连接，具有空间交换的功能。
时分交换网络：如果交换网络在入线和出线之间分时共享共 用的内部链路，并进行时隙交换。
现代交换原理与技术
第二章
电路交换技术
程控交换技术讲义资料.
第二章程控交换技术3.1 数字程控交换机硬件的基本结构一. 程控交换机的基本组成数字程控交换机硬件系统可以分成话路部分和控制部分话路部分包括数字交换网络和各种外围模块,如用户模块,中继模块和信令模块等.控制部分完成对话路设备的控制功能，由各种计算机系统组成，采用存储程序控制方式。
二. 程控交换机的几种硬件结构方式程控数字交换机的硬件结构大致可分为:分级控制方式全分散控制方式基于容量分担的分布控制方式。
1. 采用分级控制方式的交换机的硬件基本结构如图所示, 由图可见采用分级控制的交换机的硬件由用户模块，远端用户模块、数字中继器、模拟中继器、数字交换网络、信令设备和控制系统组成。
各部分的功能如下:1) 数字交换网络是整个话路部分的核心, 它连接各个外围模块,同时为各个模块之间通信提供通信链路, 可以使任意两个用户之间, 任意用户和任意中继之间, 任意两个中继线之间都通过数字交换网络完成连接. 目前电话交换机中的交换网络全部采用数字交换网络, 因此, 所有发送到数字交换网络的信号都必须变换为二进制编码的数字信号.在处理机的控制, 除了为呼叫提供需要的内部语音和数据通路外, 有时还提供信令, 信号音和处理机之间通信信息的固定或半固定连接.2) 信令模块完成交换机在话路接续过程中必须的各种信令功能.如各种信号音:拨号音, 忙音,回铃音等•常用的信令设备有DTMF攵号器，信号音发生器，No.7信令终端和No.7信令处理机。
3) 接口电路接口是交换机中唯一与外界发生物理连接的部分。
为了保证交换机内部信号传递和处理的一致性，任何外界系统原则上都必须通过接口与交换机内部发生关系。
用户模块：终端设备与程控交换机的接口。
通过用户线路直接连接用户终端设备。
与数字交换网络通过PCM链路相连。
功能：用户电路通过用户线直接连接用户的终端设备—话机，主要完成BORSCHT 七大功能，这七大功能的具体讲解见接口电路部分。
用户电路与核心交换网络之间的连接，完成用户话务的集中和扩散。
