通信基础知识(程控交换)

通信基础知识(程控交换)

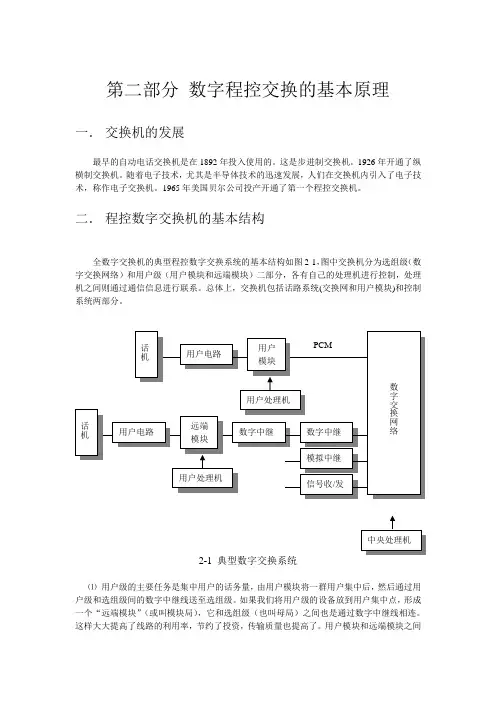

第二部分数字程控交换的基本原理一.交换机的发展最早的自动电话交换机是在1892年投入使用的。

这是步进制交换机。

1926年开通了纵横制交换机。

随着电子技术,尤其是半导体技术的迅速发展,人们在交换机内引入了电子技术,称作电子交换机。

1965年美国贝尔公司投产开通了第一个程控交换机。

二.程控数字交换机的基本结构全数字交换机的典型程控数字交换系统的基本结构如图2-1,图中交换机分为选组级(数字交换网络)和用户级(用户模块和远端模块)二部分,各有自己的处理机进行控制,处理机之间则通过通信信息进行联系。

总体上,交换机包括话路系统(交换网和用户模块)和控制系统两部分。

2-1 典型数字交换系统⑴用户级的主要任务是集中用户的话务量,由用户模块将一群用户集中后,然后通过用户级和选组级间的数字中继线送至选组级。

如果我们将用户级的设备放到用户集中点,形成一个“远端模块”(或叫模块局),它和选组级(也叫母局)之间也是通过数字中继线相连。

这样大大提高了线路的利用率,节约了投资,传输质量也提高了。

用户模块和远端模块之间的差别在于后者通过数字中继设备和选组级相连;而前者没有,这里数字中继设备的主要任务是码型转换和信号。

⑵用户电路:在数字交换机中,用户电路有BORSCHT七个功能。

这七个功能分别是——馈电(BF)、过压保护(OP)、振铃控制(RC)、监视(S)、编译码和滤波(C&F)、混合电路(HC)与测试(T)。

⑶数字交换网:交换网络的功能是根据用户的呼叫要求,通过控制部分的接续命令,建立主叫与被叫用户间的连接通路。

数字交换网络由时分交换网络(随机存储器构成)和空分交换网络(电子开关阵列构成)构成。

⑷中继器:是中继线和交换网络间的接口电路。

包括码型变换及反变换、时钟提取与帧同步、提取和插入随路信令等功能。

⑸控制系统:程控交换机的控制系统由处理机和存储器组成,处理机执行交换机程序,完成交换机的各项功能。

从结构上将,控制系统可分为集中控制和分散控制两种方式。

程控数字交换技术第2章ppt课件解读

程控数字交换技术第2章ppt课件解读

相比传统的模拟交换技术,程控数字 交换技术具有更高的通话质量和更强 的抗干扰能力。
程控技术的引入
计算机技术的普及使得程控交换成为 可能,提高了交换设备的灵活性和自 动化水平。
技术发展历程
01
02
03
早期数字交换技术
20世纪70年代,程控数字 交换技术开始出现,主要 用于大中型城市的电话网 络。
技术成熟与普及
程控数字交换技术第2 章ppt课件解读
contents
目录
• 程控数字交换技术概述 • 程控数字交换技术原理 • 程控数字交换技术的实现 • 程控数字交换技术的优势与挑战 • 程控数字交换技术的应用案例
01
程控数字交换技术概述
技术背景
数字通信技术的兴起
程控数字交换技术的优势
随着数字信号处理和微电子技术的进 步,数字通信逐渐取代模拟通信。
呼叫中心
电信运营商利用程控数字交换机建立呼叫中心,提供客户服务、技 术支持和销售代表等业务,提高客户满意度和忠诚度。
移动通信
移动通信网络中的交换机采用程控数字交换技术,实现移动设备的语 音和数据交换,支持移动设备的通信需求。
企业内部通信的应用案例
企业电话系统
01
企业内部电话系统采用程控数字交换机,提供高效、可靠的电
实现过程中的关键技术问题
实时性
程控数字交换机需要处理大量实时数据,因此需要保证硬件和软 件的实时性,以满足通信系统的要求。
可靠性
程控数字交换机是通信系统中的关键设备,需要具备高可靠性,以 保证通信的稳定性和不间断性。
可扩展性
随着通信技术的发展,程控数字交换机需要具备可扩展性,以适应 新的业务需求和技术变化。
智能农业

程控交换复习

程控交换复习

复习第一章电信交换概论1通信三要素:交换、传输和终端2、(电信)交换的概念:在通信网上,负责在通信的源和目的终端之间建立通信信道传送通信信息的机制,也就是根据目的地,在源和目的终端之间传送通信信息。

3、交换节点的接续类型:本局接续:指在本局范围内各用户线之间的接续。

出局接续:指用户线与出中继线之间的接续。

入局接续:指中继线与用户线之间的接续。

转接接续:指入中继线与出中继线之间的接续。

4、交换节点必须具备的功能:能正确接收和分析从用户线或中继线发来的呼叫信号、地址信号;能按目的地址正确地进行选路以及在中继线上转发信号;能控制连接的建立与拆除。

5、各交换方式可分三种传送模式:电路传送模式、分组传送模式、异步传送模式6、电路交换的三个阶段:呼叫建立、传送信息、呼叫拆除7、报文交换、分组交换:本质----存储转发交换报文交换(Message Switching )又称为存储转发交换,与电路交换的原理不同,不需要提供通信双方的物理连接,而是将所接收的报文暂时存储。

报文中除了用户要传送的信息以外,还有目的地址和源地址。

公用电信网的电报自动交换是报文交换的典型应用,有的专用数据网也采用报文交换方式。

分组交换的思想是从报文交换而来的,采用存储转发( store and forward )方式的分组交换(PS: Packet Switching )与报文交换的不同在于:分组交换将用户要传送的信息分割为若干个分组(packet),每个分组中有一个分组头,含有可供选路的信息和其他控制信息。

8、分组交换的两种连接方式:虚电路(永久虚电路、交换虚电路)、数据报虚电路:在用户数据传送前先要通过发送呼叫请求分组建立端到端之间的虚连接;一旦虚连接建立后,属于同一呼叫的数据分组均沿着这一虚连接传送,最后通过呼叫清除分组来拆除虚连接。

它不同于电路交换中的物理连接,而是逻辑连接虚电路的两种方式:交换虚电路(SVC : Switched Virtual Circuit):用户通过发送呼叫请求分组来建立虚电路的方式。

现代通信网第2章-2程控交换技术1028

现代通信网第2章-2程控交换技术1028

测试子系统: 负责软件的规范性检测。包括测试 与仿真。
生产子系统: 生成交换局运行所需的软件。包括 局数据、用户数据和局程序文件的生成。 维护子系统: 负责对现场修改或补丁存档与管理。
《交换技术 》
软件组成
3、交换局数据
局数据
用户数据 系接口电路(SLIC)
分为模拟用户电路和数字用户电路。 模拟用户电路:提供交换机与模拟话机之间的 接口。数量多,投资大。 数字用户电路:提供与数字用户终端的接口。
《交换技术 》
话路系统
(一)本地用户级(用户模块)
1、模拟用户电路功能 B(Battery feed)馈电;
O(Over-voltage protection)过压保护;
《交换技术 》
话路系统 (二)远端用户级(Remote
Module)
远端用户级是部署在距离电话局较远的用
户点上,其基本功能与局内用户级相似,
包括用户电路和话务集中器。
远端用户级不再进行D/A转换,直接经数
字中继接口进入数字交换网络进行交换。
《交换技术 》
话路系统
(三)选组级(数字交换网络)
2.1.1 程控交换机的硬件组成
2.1.2 程控交换机的软件组成
《交换技术 》
2.1.2 程控交换机的软件组成
话路部分
输入/输出设备
系统软件
执行管理程序 系统监视和 故障处理程序 故障诊断程序 I/O和人机 通信程序
应用软件
呼叫处理程序 维护管理程序
《交换技术 》
2.1.2 交换机的软件组成
呼叫处理程序 执行管理程序 故障处理程序 故障诊断程序 维护管理程序 设计子系统 支援程序 局数据 数据 用户数据 系统数据

程控交换原理第二章

程控交换原理第二章

章目录 上一页 下一页 返回
退出
2.1 时分多路复用
●多路复用 一路话音信号变成数字信号在通路中传输 所占时间很短,绝大部分时间线路空闲, 若在空闲时多插入些话路,把线路充分利

用起来,这就是多路复用。
章目录 上一页 下一页 返回
退出
●时分多路复用 时分多路复用是将信道按时间加以分割, 各路话音抽样信息按一定的次序轮流占用 某一时间段,即各路数字话音信号在时间
章目录 上一页 下一页 返回 退出
2.5 PCM的高次群
●高次群是由若干个低次群通过数字复用设备汇总 而成的 。 ●全球范围内,由于PCM基群有PCM30/32路和 PCM24路两种系统,所以PCM高次群(二次群、 三次群……)也有两个系列。 ● PCM系统所采用的传输介质和传输速率有关。目 前传输介质向毫米波发展,其频率可高达 30~300GHz。
信元数 数据率= log2 n 单位时间
其中n为信源状态数。
章目录 上一页 下一页 返回 退出
2.6 32路PCM系统
● 32路PCM帧结构如图2.9所示。


章目录 上一页 下一页 返回
退出
章目录 上一页 下一页 返回
退出
16个帧组成一个复帧,其编号为F0 ~ F15。 ●每帧有32个时隙TS0~TS31,话路时隙TS1~ TS15,TS17~TS31 :用来传话音信息,故 称为话路,用CH表示。一个帧周期中共有30 个话路CH1~CH30。 ●信令时隙TS16:用来传信令码,每一话路只 需4个比特码即可,目前只用了3个比特:前向 信号为af、bf、cf,后向信号为ab、bb、cb。 ●帧同步时隙TS0 :用来传同步码。
成原来的信号呢?

程控数字交换与交换网 第2章 复用与交换基本原理

程控数字交换与交换网 第2章 复用与交换基本原理

TSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTSTS 0 1 2 3 4 5 6 7 8 9 10111213141516171819202122232425262728293031
同步时隙
标志信号时隙
话路时隙
偶帧
10011011 帧定位码组
接收方,在发送方同步信号的作用下,在时隙1时接收第1 路信号,时隙2时接收第2路信号……….
发送
接收
第1路
第1路
第2路 第n路
4
传输介质
第2路 第n路
4 August 2020
时分复用原理(2)
用户
时分复用
Aa
at ①
B bb

t
ab
bc
ca
dt

C
cc
t

#1
#2
#3
#4
D
dt
四个时分复用帧
TDM按帧结构(固定时长,时隙个数固定)传送 每个用户分配固定时隙(在帧结构中占固定位置)
4 August 2020
帧结构描述
帧重复频率=抽样频率=8kHz 抽样周期=125us 时隙数=32,时隙编号TS0-TS31 每路时隙=3.91us 每路时隙传送8位码组,位时间=488ns 每帧传送位数=32×8=256 每路数码率=8bit/125us=64kbit/s 总码率=256bit/125us=2048kbit/s
12 13
量化
1 011 2 010 3 001 4 000 5 000 6 001 7 010 8 011
9 100 10 101 11 110 12 111 13 111 14 110 15 101 16 100

程控交换技术讲义资料.

程控交换技术讲义资料.

第二章程控交换技术3.1 数字程控交换机硬件的基本结构一. 程控交换机的基本组成数字程控交换机硬件系统可以分成话路部分和控制部分话路部分包括数字交换网络和各种外围模块,如用户模块,中继模块和信令模块等.控制部分完成对话路设备的控制功能,由各种计算机系统组成,采用存储程序控制方式。

二. 程控交换机的几种硬件结构方式程控数字交换机的硬件结构大致可分为:分级控制方式全分散控制方式基于容量分担的分布控制方式。

1.采用分级控制方式的交换机的硬件基本结构如图所示,由图可见采用分级控制的交换机的硬件由用户模块,远端用户模块、数字中继器、模拟中继器、数字交换网络、信令设备和控制系统组成。

各部分的功能如下:1)数字交换网络是整个话路部分的核心,它连接各个外围模块,同时为各个模块之间通信提供通信链路,可以使任意两个用户之间,任意用户和任意中继之间,任意两个中继线之间都通过数字交换网络完成连接.目前电话交换机中的交换网络全部采用数字交换网络,因此,所有发送到数字交换网络的信号都必须变换为二进制编码的数字信号.在处理机的控制,除了为呼叫提供需要的内部语音和数据通路外,有时还提供信令,信号音和处理机之间通信信息的固定或半固定连接.2)信令模块完成交换机在话路接续过程中必须的各种信令功能.如各种信号音:拨号音, 忙音,回铃音等.常用的信令设备有DTMF收号器,信号音发生器,No.7信令终端和No.7信令处理机。

3)接口电路接口是交换机中唯一与外界发生物理连接的部分。

为了保证交换机内部信号传递和处理的一致性,任何外界系统原则上都必须通过接口与交换机内部发生关系。

●用户模块:终端设备与程控交换机的接口。

通过用户线路直接连接用户终端设备。

与数字交换网络通过PCM链路相连。

功能:用户电路通过用户线直接连接用户的终端设备—话机,主要完成BORSCHT 七大功能,这七大功能的具体讲解见接口电路部分。

用户电路与核心交换网络之间的连接,完成用户话务的集中和扩散。

程控交换技术第二章

程控交换技术第二章
书目录 章目录
常见的量化电平编码形式:符号/幅度编码、A律编码、u 编码
2.2
信 号 数 字 化 技 术
PCM的编码形式
上一页 下一页 结束
第二章 信息交换与传输技术基础
书目录 章目录
(2)增量调制(DM)与自适应增量调制(ADM)
2.2
信 号 数 字 化 技 术
DM编码的原理
DM的编码过程
上一页
上一页
下一页
结束
第二章 信息交换与传输技术基础
书目录 章目录
2.2
信 号 数 字 化 技 术
②解决方法 采用不均匀分层法,解决线性量化时小信号音质差 的问题,即: 让量化特性在小信号时分层密(量化间隔小) 让量化特性在大信号时分层疏(量化间隔大) 能在编码位数较少的情况下,得到小信号较高的信 噪比来改善通话质量 第一步:在发送端先将话音信号进行非线性幅度压 缩,再进行线性量化与编码 第二步:在接收端解码后对话音信号扩张来补偿, 扩张器特性与压缩器特性完全互补,因压缩而造成 的非线性。
2.2
信 号 数 字 化 技 术
采用从语音中搜索出来的多种不同起始相位和幅度 的等间隔规则脉冲串作为LPC的激励信号。后经简化、 改进,加入了长时预测 LTP ,并使速率降为 13kbit/s , 形成了RPE-LTP方案。 (3)码激励线性预测编码(CELP) CELP 是 Manfred R.Schroeder 和 Bishnu S.Atal 于 1985 年首先提出的一种利用码本作为激励源的 LPC技术,在 4.8~ 16kbit/ 速率上可获得高音质、抗 噪声的性能。
通信网:以模拟为主 语音数字交换过程:
话音(模拟量) A/D
用户终端:为模拟话机

程控交换与综合业务通信网第二章信息交换与传输技术基础

程控交换与综合业务通信网第二章信息交换与传输技术基础
分为A类调制方式和B类调制方式。 8DPSK的相位如图 2-16所示。
011 111
010 000
001
110
101
100
图 2-16 8DPSK的载波相移矢量图
作业 1.简述常用的三种信息交换技术,它们有什么特
点? 2.什么是PCM?熟悉PCM E1复帧的结构。 3.简要说明FDM和TDM的原理。 4.掌握差分码、曼彻斯特码、密勒码等几种常用
二进制信息 定时
1
1
1
0
1
0
0
1
曼彻斯特码差分曼彻斯特码ຫໍສະໝຸດ 图 2-10 曼彻斯特码的波形
(3)传号交替反转码 传号交替反转码(AMI,alternative mark
inversive)码中,原输入数据0变换为三电平中的0; 数据1则交替地变换为+1或-1电平。显然,AMI码不 含有直流分量。
(5)传号反转码 传号反转码(CMI,coded mark inversion)码与
科学,你是国力的灵魂;同时又是社 会发展 的标志 。上午2时37分 51秒上 午2时37分02: 37:5120.12.3
每天都是美好的一天,新的一天开启 。20.12.320.12.302:3702:37: 5102:37:51Dec -20
人生不是自发的自我发展,而是一长 串机缘 。事件 和决定 ,这些 机缘、 事件和 决定在 它们实 现的当 时是取 决于我 们的意 志的。2020年12月3日 星期四 2时37分51秒 Thursday, December 03, 2020
,根据抽样定理,采样频率为8kHz。如图2-4所示

图 2-4 模拟信号的抽样
(2)量化:为了解决线性量化时小信号音质 差的矛盾,采用不均匀量化,即小信号时量化间 隔小,大信号时间隔大,如图2-5所示。通常采 用两种对数形式的压缩特性,我国采用A律。

程控交换ch2

程控交换ch2

程控数字交换
通常信噪比的值应该大于26分贝才能够保证正常 的通话质量。对于均匀量化来说,量化噪声也是均匀 的,那么当信号很小时,信噪比不就有可能太低了吗? 因此我们必须设法增大小信号时的信噪比。针对这一 要求,提出了非均匀量化的方法。 2、非均匀量化: 非均匀量化采用不均匀的量化分级方法,即把小 信号的量化级差分得细一些,把大信号的量化级差分 得粗一些,这就是压扩法(压缩扩张法)。压扩法主 要采用两种压缩律:
也就是每秒传输的比特数为
fB=256bit/F×8000F/s=2048kbit/s
程控数字交换
PCM过程
对某个话路的速率 如果以某一固定话路为研究对象,该话路每秒传输次数 = 每秒传输帧数,即 8000 次 / 秒;并且该话路每次传输都传 输话路中的8位码;所以对某个话路而言的速率 =8000次/秒 ×8比特/次=64kbit/s 。
程控数字交换
§2.1.2 PCM的基本原理 人作为信源( 即发出信号的源端 , 它是与 “信宿”,即接收信号的终端,相对应的专业术 语),发出的话音信号是一维的、模拟的信号。 众所周知,现代的通信网络基本上都是数字化的 网络,只有数字化了的信息才与数字化的网络最 匹配,才有利于高速传输、处理、交换。因此我 们必须研究模拟信号是如何转换为数字信号的, 这个过程绝大部分归功于脉冲编码调制技术。下 面将介绍脉冲编码调制技术的基本原理。
程控数字交换
脉冲编码调制过程
我们用一个结构框图来加以描述:
低 通 滤波器 再 生 中继器 再生电路
采样器
量化器
编码器 再 生 中继器
译码器
低 通 滤波器
接收器
程控数字交换
PCM过程 ﹡ 所有的话路按时序分配一次通话,每轮流一次的总时 间就称为一帧,因此帧的单位是时间单位,用“F”表示。 ﹡ 对话音信号的采样频率(即1秒钟内采样的帧数)fs, 为8000Hz(即8000帧/秒)。

第2章 程控交换基础.ppt

第2章 程控交换基础.ppt
下一页 返回
2.1 基本概念
实训项目:时分交换
1.实训目的 掌握时分交换的原理,熟悉程控数字交换网络的构成、原理 和实现方法。 2.实训项目 利用程控交换网络进行话机数字通话实验,要求用示波器观 察各测量点波形,并记录工作过程。 3.实训要求 注意波形的变化,理解时分交换原理。 4.实训步骤及记录 (1)将两个话机与用户一和用户三接口连接,系统上电。 (2)各测试点说明如下:
上一页 下一页 返回
2.2 数字交换原理
在发送端进行放大,通过带通滤波器后,使话间信号的频带 限制在300~3400Hz以内。然后进行抽样、量化和编码。 抽样频率为8000Hz,抽样后的信号经过A律13折线的非均 匀量化后,用8位二进制数字进行编码。编码后的数字信号 经隔位反转电路送运到汇总电路,经过同步调整电路的控制 与T一S系其16统它的可2各9以路路直信的接令话送码音入汇数数合字字在交编一换起码网构信络成号,3及0也T/可S302以的路经帧P过C同码M步型系信变统号换。电、这 路线上,。将变换为适合线路传输要求的HDB3码,送至PCM传输 变从对成方AM送I来码的,P整C流M数后字变信成息RZ,码经,码从型中反提变取换时电钟路频将率H成DB份3控码 制时钟同步电路,最后变成NRZ,经分离、分路控制,将本 路的话音数字信息送至本路的接收回路,进行隔位逆反传后, 进行解码。解码后的脉冲幅度调制信号经过低通滤波器还原 成模拟信号,放大后,通过3→1端,经用户线送至用户的听 筒。
实训项目:程控交换PCM编译码实验
1. 实训目的 掌握PCM编译码器在程控交换机中的作用。 2. 实训项目 利用程控交换网络进行话机数字通话实验,要求用示波器观 察各测量点波形,并记录工作过程。 3. 实训要求 注意波形变化,理解PCM编译码原理。 4. 实训步骤及记录 (1)将两部电话机与实验箱用户一、用户三接口连接,系统 上电。 (2)将用户一与用户三按正常呼叫接通,建立正常通话后, 通过话机输入语音信号或双音多频信号。在各收发测量点进 行观察测量。测量TF1、TF2、TF4、TF5、TSAT、 TSAR及BS的各点波形。

程控交换原理电子课件教案-第2章-数字交换和数字交换网络

程控交换原理电子课件教案-第2章-数字交换和数字交换网络
换有什么区别呢?
✓空分交换网络的入线和出线在整个通话期间一直接通,属于 空分交换;而空分接线器的入线和出线只在某个特定时隙接通, 因此空分接线器还需要CM来控制在哪个时隙接通,属于时分 交换。
我可以单独使用T型接线器 来组建交换机吗?如果能, 为什么还需要S型接线器呢?
✓只用T型时分接线Байду номын сангаас完全可以组建数字交 换网络,但其交换容量有限制。
✓为形象说明时隙交换原理,用两个时序开关 代替控制机构,控制话音信息的交换。
✓话音存储器:32个存储单元,单元地址顺序排列。 ✓输入侧时序开关K入 :32接点,按序号与SM的存储单元相连。 ✓输出侧时序开关K出 :32接点,非顺序,而是按用户要求连接。 ✓K入和K出:8000/s,T=125μs,周而复始的同步旋转。话音信息不断存入 和读出,每125μs交换一次,每次只传送一个抽样值。 ✓两用户交换信息,采用暂存的方法。
NOTICE
✓S型接线器完成的是不同PCM复用线语音信息之间的交换, 但这种交换仅在相同时隙间进行,不同时隙间不能进行交 换,所以S型接线器不能在交换网络中单独使用(为什么?), 这是和T型接线器之间最大的区别。 ✓S型接线器以时分方式完成复用线之间的空间交换。还记 得T型接线器是按空间位置的划分来实现时隙交换吗?
✓当连接到交换网络的PCM复用线超过2条 的时候,就需要采用S型接线器来完成复用 线之间的交换。
✓S型接线器也分为两种工作方式,如果CM是控制输入线上的 交叉点闭合,则工作在输入控制方式;如果CM是控制输出线 上的交叉点闭合,则工作在输出控制方式。
✓每条出线或入线上的所有节点的闭合都由一个CM来控制。
T接线器的原理我明白了, 那么实用的T接线器的构
造是什么样子的呢?

程控交换技术讲义资料.

程控交换技术讲义资料.

第二章程控交换技术3.1 数字程控交换机硬件的基本结构一. 程控交换机的基本组成数字程控交换机硬件系统可以分成话路部分和控制部分话路部分包括数字交换网络和各种外围模块,如用户模块,中继模块和信令模块等.控制部分完成对话路设备的控制功能,由各种计算机系统组成,采用存储程序控制方式。

二. 程控交换机的几种硬件结构方式程控数字交换机的硬件结构大致可分为:分级控制方式全分散控制方式基于容量分担的分布控制方式。

1. 采用分级控制方式的交换机的硬件基本结构如图所示, 由图可见采用分级控制的交换机的硬件由用户模块,远端用户模块、数字中继器、模拟中继器、数字交换网络、信令设备和控制系统组成。

各部分的功能如下:1) 数字交换网络是整个话路部分的核心, 它连接各个外围模块,同时为各个模块之间通信提供通信链路, 可以使任意两个用户之间, 任意用户和任意中继之间, 任意两个中继线之间都通过数字交换网络完成连接. 目前电话交换机中的交换网络全部采用数字交换网络, 因此, 所有发送到数字交换网络的信号都必须变换为二进制编码的数字信号.在处理机的控制, 除了为呼叫提供需要的内部语音和数据通路外, 有时还提供信令, 信号音和处理机之间通信信息的固定或半固定连接.2) 信令模块完成交换机在话路接续过程中必须的各种信令功能.如各种信号音:拨号音, 忙音,回铃音等•常用的信令设备有DTMF攵号器,信号音发生器,No.7信令终端和No.7信令处理机。

3) 接口电路接口是交换机中唯一与外界发生物理连接的部分。

为了保证交换机内部信号传递和处理的一致性,任何外界系统原则上都必须通过接口与交换机内部发生关系。

用户模块:终端设备与程控交换机的接口。

通过用户线路直接连接用户终端设备。

与数字交换网络通过PCM链路相连。

功能:用户电路通过用户线直接连接用户的终端设备—话机,主要完成BORSCHT 七大功能,这七大功能的具体讲解见接口电路部分。

用户电路与核心交换网络之间的连接,完成用户话务的集中和扩散。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

程控交换第二章1. 为了能在接收端完整地“还原”信息,采样速率应不小于信息波形中最高频率的两倍。

(第2章)2. 模拟信号数字化分为抽样、量化、编码三个步骤。

(第2章)3. 我国的PCM话音量化采用非均匀量化。

(第2章)4. 普通语音信号的带宽是300HZ—3400HZ。

(第2章)5. 语音信号数字化过程中,采用的量化方法是非均匀量化。

(第2章)6. 在局间中继线上,普遍采用数字中继,常用的E1接口其速率为2048Kbit/s。

(第2章)7. 将用户线上送来的模拟信号转换为数字信号是由用户电路中的编码器来完成。

(第2章)8. 时间接线器实现一条PCM线上的不同时隙之间交换。

(第3章)9. PCM30/32路零次群的速率为64Kbit/s。

(第2章)10. PCM30/32 系统中,每帧包含_30_路话务信息。

(第2章)11. 数字信号调制方法通常用的是脉冲编码调制和增量调制。

(第2章)12. 脉冲编码调制在发送端主要通过抽样、量化、编码工作完成A/D转换(第2章)13. 减少信号量化噪声的方法有增加量化级数和采用非均匀量化。

(第2章)14. 程控交换机中继线传输的信号通常采用30/32路帧结构信号。

(第2章)15. PCM32系统中,每秒可传送8000帧。

(第2章)16. 数字化过程的三个步骤是抽样、量化、编码。

(第2章)17. 在数字交换网络中,从时分交换的基本概念可知,时隙交换的实质是时隙内容的交换。

(第2章)18. 在PCM系统中,将各路信息依次传送一次,所占用的时间称为1帧,1帧是125µs 时间。

(第2章)19. 所谓数字通信是指用二进制的编码信号来传输信息的通信系统。

(第2章)20. PCM系统中,将各路信息依次传送一次,所占用时间为 125微秒,称为 1帧。

(第2章)21. 在语音数字化的8位量化编码中a1用来表示极性码、a2a3a4用来表示段落码、a5a6a7a8用来表示段内码。

(第2章)22. PCM30话路/32时隙系统中,125微秒划分为32个时隙,每个时隙3.9 微秒。

(第2章)23. 程控交换机需要数字化信号。

24. 模拟信号转变成数字信号的过程叫数字信号的调制。

25. 脉冲编码调制在接收端主要通过译码和滤波工作完成D/A转换。

26. PCM信号在传输中,为了减少由长途线路带来的噪声和失真积累,通常在达到一定传输距离处设置一个再生中继器。

27. 再生中继器的功能是整形和放大。

28. 程控数字交换机采用的多路复用技术为时分复用TDM。

二、单选题1.下列信号属于模拟信号的有、()。

(第2章)A、脉幅调制信号B、脉码调制信号C、增量调制信号D、脉冲编码调制信号答案:A2.时分接线器的输入控制方式是指( ) 。

(第2章)A、时分接线器的SM按控制写入,顺序读出方式工作B、时分接线器的CM按控制写入,顺序读出方式工作C、时分接线器的SM 按顺序写入,控制读出方式工作D、时分接线器的CM按顺序写入,控制读出方式工作答案:A3.利用PCM30/32系统的TS16进行程控交换机处理机间的通信信令传输,适用的情况是( ) 。

(第2章)A.通信量不大B.通信量大C.通信量极大D.距离远答案:A4.若每条HW线均为PCM基群,则HW2TS5 位于复用线上的TSX,其中X=()。

(第2章)A.74B.73C.42D.41答案:C5.在基群接E1 30B+D中,D信道的速率为( ) 。

(第2章)A.16kb/sB.8kb/sC.64kb/sD.32kb/s答案:C6.利用PCM30/32系统的TS16进行程控交换机处理机间的通信信息传输,适用的情况是( )。

(第2章)A.通信量不大B.通信量大C.通信量极大D.距离远答案:A7.对于300~3400Hz的信号来说,取样频率定为( ). (第2章)A.300HzB.8000HzC.125µsD.100µs答案:B8.话音信号的频率范围为()。

(第2章)A :300—3000Hz B:400—4000HzC :300—3400Hz D:340—3400Hz答案:C9.数字化过程的第一步是采样,对于频带为300~3400Hz的信号来说,取样频率为()(第2章)A、6000HzB、8000HzC、12000HzD、800Hz答案:B10.在PCM30路/32时隙系统中,有两个时隙用于传送控制信息,其中()用于传送同步信息,TS16用于传送信令信息。

(第2章)A TS0B TS31C TS16D TS1答案: A C11.A律a1用来表示TS16(第2章)A 极性码B 段内码C 段落码D 同步码答案:A12.A律a2a3a4用来表示(第2章)A 极性码B 段内码C 段落码D 同步码答案:C13.A律a5a6a7a8用来表示(第2章)A 极性码B 段内码C 段落码D 同步码答案:B14.所谓数字通信是指用( )的编码信号来传输信息的通信系统. (第2章)A.二进制B.四进制C.八进制D.十六进制答案:A15.在PCM一次群中,每个话路时隙为( ). (第2章)A、8000μSB、125μSC、3.9μSD、300μS答案:C16.每秒取样8000次相当于每隔()微秒取样一次。

(第2章)A :125 B:250 C:350 D:500答案:A17.ISDN基本接口包括( )。

(第2章补充)A.两条传输速率为64Kb/s的全双工通道和一条传输速率为16Kb/s的全双工的D信道B.两条传输速率为64Kb/s的半双工通道和一条传输速率为16Kb/s的全双工的D 信道C.两条传输速率为64Kb/s的全双工通道和一条传输速率为16Kb/s的半双工的D 信道D.两条传输速率为64Kb/s的半双工通道和一条传输速率为16Kb/s的半双工的D信道答案:A18.三次群由()话路组成。

(第2章补充)A.120B.240C.360D.480答案:D19.在进行语音信号编码时,若采用均匀量化,会有( )的缺点。

(第2章补充)A.对于小信号,其量化噪声太大B.对于大信号,其量化误差太大C.实现技术复杂D.信噪比太大答案:A三、判断题1.电话通信中,对于频带为300~3400Hz的信号来说,取采样频率为2000Hz。

(×)(第2章)2.在PCM30路/32时隙系统中,有两个时隙用于传送控制信息,其中TS0用于传送同步信息,TS16用于传送信令信息。

(√)(第2章)3.语音数字化A律编码中,a1用来表示极性码。

(√)(第2章)4.语音数字化A律编码中,a2a3a4用来表示极性码。

(×)(第2章)5.人耳能听到的声音的频率范围为 30-3400Hz。

(× )(第2章)6.语音编解码器的作用是将数字语音信号进行压缩和解压缩。

(√ )(第2章)7.时间分割信道方式用于程控交换机中。

(√ )(第2章)8.程控交换在数字交换网络中直接对以 PCM 编码的数字信号进行交换。

(√ )(第2章)9.单极性不归零码(NRZ)就是指信号“1”有脉冲,“0”无脉冲。

其占空比为 50%。

(×)。

(第2章)10.高次群是由若干个低次群通过数字复用设备汇总而成的。

(√ )(第2章)11.二次群由 4 个基群汇总而成,速率为 8448kb/s话路数为 4×32=128。

(× )(第2章)12.数字信号传输时,再生中继器的作用只是为了放大信号。

(× )(第2章)(13.30/32 路 PCM 系统采用 A 律压扩律。

(√ )(第2章)14.高次群是由若干个低次群通过数字复用设备汇总而成的。

(√)(第2章)15.三次群由4 个二次群汇总而成,速率为8448Kb/s,话路数为16X32。

(×)(第2章)16.数字信号的某一参量可以取无限个数值,且直接与消息相对应。

(×)17.脉冲编码调制在发送端主要通过抽样、量化和编码工作完成A/D转换。

(√)18.再生中继器用来完成输入信码的整形、放大等工作。

(√)19.目前,程控数字交换机采用的多路复用技术为频分复用。

(×)20. 三次群由4个二次群复用而成,速率为34.386Mb/s,话路数为240路。

(×)四.名词解释1. 时隙:(第2章)任何能唯一识别和定义的周期性时段。

2. 频分复用:(第二章补充)把传输信道的总宽带划分成若干个子频段,每个子频段可作为一个独立的传输信道使用。

3. 时分复用:(第二章补充)把信道的传输时间划分若干个时隙,每个被传输的信号独立占其中的一个时隙。

五.简答题1.E1数字中继接口阻抗是多少?传输速率是多少?(第2章)答:同轴不平衡接口:75Ω;平衡电缆接口:120Ω。

2048Kbit/s.2.简述30/32路PCM系统的帧结构。

(第2章)答:一个复帧包含16个子帧(F),每个子帧有32个时隙(TS),每个时隙占8位。

TS1~TS15及TS17~TS31为30个话路时隙。

TS0为帧同步时隙。

F0帧的TS16用来传送复帧同步码、复帧失步告警信息等。

F1~F15帧的TS16共15个8bit用来传送30个话路的线路信号,因此每个话路可以分到4个bit的线路信号码。

3.简述话音信号的数字化过程。

(第2章)话音信号的数字化过程叫做数字信号的调制(脉冲编码调制),脉冲编码调制在发送端主要通过抽样,量化,编码工作完成A→D转换,在接收端主要通过译码和滤波工作完成D→A转换。

4.用抽样信号不是真地替代原话音信号必须满足什么样的条件?(第2章)抽样频率(fs)应大于话音信号的最高频率的工作。

5.PCM30/32编码方案中,如何表示值的正负极性和幅度的大小?幅度码有几位(比特)?它可以表示几种不同幅度的样值?(第2章)通过极性码表示样值的正负,极性码为1,则表示正值,极性码为0,则表示负值;极性码为高1位;幅度由2-8位表示,幅度码有7位,他可以表示27种不同幅度的样值。

6.简述30/32路帧结构的特点(第2章)30/32路帧结构中,1帧由32个时隙组成,编号为TS0~TS31。

第1~15话路的消息码组依次在TS1~TS15中传递,而第16~30话路的消息依次在TS17~TS31传送。

16个帧构成1个复帧,由F0~F15组成。

TS0用来做“帧同步”工作,而TS16 用来做“复帧同步”工作或传送个话路的标志信号码。

7.某用户通话时长为2分钟,用交换机共为其交换多少次信号?(第2章)Fs=8000hz T=1/8000 2min=120s120÷1/8000=960000次8.一路模拟电话占据的带宽是多少?一路数字电话占据的带宽是多少?(第2章)模拟电话占据的带宽3.4KHZ,一路数字电话64KHZ9.单路PCM信号传输时,其抽样频率是多少?传输码率是多少?30/32路基群传输的码率是多少?(第2章)Fs= 8000KHZ 传输码率为8×8000=64kb/s30/32路基群传输速率:2048kb/s。

相关文档
最新文档
