电控柜的安装接线的规范讲解
电气控制柜元件安装接线配线的规范(图解)
电气控制柜元件安装接线配线的规范（图解）1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
电气控制柜元件安装接线配线的规范【图解】
电气控制柜元件安装接线配线的规范【图解】该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
电气控制柜元件安装接线配线的规范、方法(图解)
电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1。
3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1。
5 必须按图安装(如果有图)1。
6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0。
6-2.0电能计量仪表0.6—1。
8控制开关、按钮0.6—2。
0紧急操作件0.8-1.6组装产品应符合以下条件:操作方便.元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4。
4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层,并注意相应的扭距。
1。
11 主回路上面的元器件,一般电抗器，变压器需要接地,断路器不需要接地,下图中为电抗器接地。
1。
12 对于发热元件(例如管形电阻、散热片等）的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件,均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1。
14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上.a) 端子的标识1。
15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
电控柜的安装接线的规范-电控柜内接线端子排的安装.
单击此处编辑母版标题样式 建材行业企业案例
单击此处编辑母版标题样式
讲授内容
电控柜安装接线规范 知识点
电控柜内接线端子排的安装
电控柜内接线端子排的安装
电控柜内接线端子排的安装，应该合下列要求： 1端子排无损坏，固定牢固，绝缘良好。
2端子应有序号，端子排应便于更换且接线方便。
电控柜内接线端子排的安装
进分线盒，进电机，进电磁阀，进仪表的电缆先要装防水接头
电控柜内接线端子排的安装
门上的电线，要装行线槽
行线槽要正品的，那种再生料的就别装上去，很容易断
电控柜内接线端子排的安装
过门的位置做好最好是用软管进行保护
电控柜内接线端子排的安装
柜内照明是需要装行程开关的
电控柜内接线端子排的安装
7、线槽不要与主回路输出端太近。
8、成柜要做出厂检验，并附有调试记录。 9、导线经过隔板时要加护套。
电控柜内接线端子排的安装
10、导线中间不要有接头。
11、电缆支架要合理。
12、考虑安装维护的安全。 13、一次线出端子。 14、强电，弱点部分要隔离安装。 15、配电柜防护等级不得低于IP56。
16、喷涂颜色
建议的接线端子，免得大家半天接不好一根线
电控柜内接线端子排的安装
观察窗出来的管道，用这样的卡箍，现在检修很困难
高等职业教育数字化学习中心
谢 谢！
门内侧 门外侧
安装板
镀锌
涂装色 MUNSELL 5Y8/1.5 涂装色 MUNSELL 5Y8/1.5
17、柜内所以接线鼻必须采用预绝缘铜线鼻。
电控柜内接线端子排的安装
建议的母线系统
电控柜内接线端子排的安装
电气控制柜元件安装接线配线的规范、方法(图解)
电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

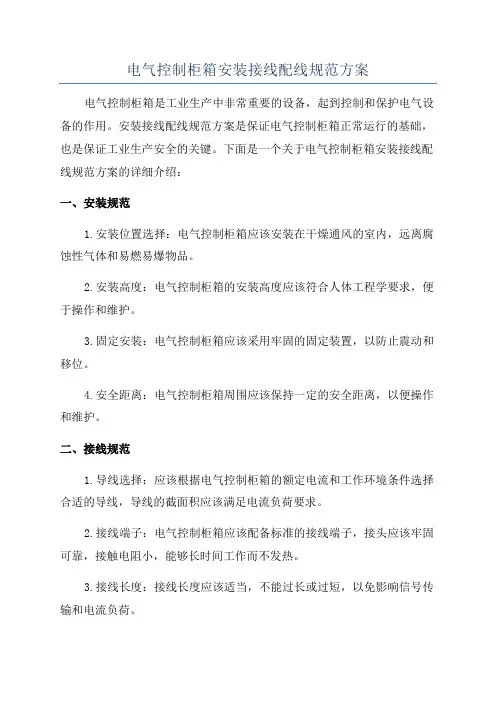

电气控制柜箱安装接线配线规范方案
电气控制柜箱安装接线配线规范方案电气控制柜箱是工业生产中非常重要的设备，起到控制和保护电气设备的作用。
安装接线配线规范方案是保证电气控制柜箱正常运行的基础，也是保证工业生产安全的关键。
下面是一个关于电气控制柜箱安装接线配线规范方案的详细介绍：一、安装规范1.安装位置选择：电气控制柜箱应该安装在干燥通风的室内，远离腐蚀性气体和易燃易爆物品。
2.安装高度：电气控制柜箱的安装高度应该符合人体工程学要求，便于操作和维护。
3.固定安装：电气控制柜箱应该采用牢固的固定装置，以防止震动和移位。
4.安全距离：电气控制柜箱周围应该保持一定的安全距离，以便操作和维护。
二、接线规范1.导线选择：应该根据电气控制柜箱的额定电流和工作环境条件选择合适的导线，导线的截面积应该满足电流负荷要求。
2.接线端子：电气控制柜箱应该配备标准的接线端子，接头应该牢固可靠，接触电阻小，能够长时间工作而不发热。
3.接线长度：接线长度应该适当，不能过长或过短，以免影响信号传输和电流负荷。
4.接线方法：应该按照电气控制柜箱的接线图和标准操作流程进行接线，接线要求整齐，避免交叉和串扰。
5.接地保护：电气控制柜箱应该有良好的接地保护措施，以保证人身安全和设备正常运行。
三、配线规范1.配线槽选择：配线槽应该满足电气控制柜箱的配线要求，材质应该耐腐蚀、阻燃、导热性能好。
2.配线通道：配线通道应该具备良好的通风性能，避免过热和回火现象发生。
3.配线标识：在配线过程中，应该对每条线路进行标识，以便日后维护和检查。
4.分类配线：根据线路的不同功能和电流负荷，应该对配线进行分类，避免电磁干扰和过载。
5.配线隔离：不同功能和电流负荷的线路应该进行隔离，以防止干扰和故障扩散。
四、保护措施1.过流保护：电气控制柜箱应该配备过流保护装置，以防止过载和短路。
2.过压保护：电气控制柜箱应该配备过压保护装置，以防止电压超过额定值而烧毁设备。
3.过温保护：电气控制柜箱应该配备过温保护装置，以防止温度过高而引发火灾。
电控柜的安装接线的规范电柜布局课件
耐压测试
进行耐压测试，确保线路的电气性能 稳定。
文档记录
对接线过程和测试结果进行详细记录 ，方便后续查阅和维修。
04
电控柜的布局设计
布局的基本原则
功能性原则
确保电控柜内的设备布局合理，便于操作、维修和扩展。
安全性原则
确保设备之间的安全距离、散热空间和安全防护措施。
经济性原则
在满足功能和安全的前提下，尽量减少材料和空间的使用，降低成本。
按照电路图进行连接，确保线头牢固、接触 良好。
明确标识
对每根线进行明确标识，方便后续识别。
整理与固定
对线路进行整理，使其有序且美观，同时固 定线束，防止松动。
接线完成后的检查与测试
外观检查
检查接线是否整齐、无裸露部分，确 保没有安全隐患。
功能测试
根据设备功能测试线路的正确性，确 保所有功能正常工作。
可维护性原则
便于设备的安装、调试、维修和更换。
布局的步骤与方法
确定设备清单
确定设备尺寸和安装要求
列出所有需要安装在电控柜内的设备，包 括控制元件、电源元件、执行元件等。
根据设备的技术规格和安装要求，确定每 个设备的尺寸和安装方式。
设计电控柜的整体结构
布局设计
根据设备清单和尺寸，设计电控柜的整体 结构，包括柜体、门板、背板、侧板等。
保护措施
在安装过程中，要注意保护电控柜 内部的电器元件，避免损坏或污染 。
安装完成后的检查与测试
01
02
03
检查接线
仔细检查接线是否正确、 牢固，确保没有短路或断 路现象。
测试功能
按照设备要求，对电控柜 的各项功能进行测试，确 保正常工作。
清理现场
电控柜元器件的安装及接线规范..
电控柜元器件的安装及接线规范一、内容简介1、元器件安装2、二次回路布线由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。
二次设备如：测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置（如蓄电池、硅整流器等）。
3、一次回路布线一次回路:由一次设备相互连接构成发电、输电、配电或进行其他生产的电气回路，称为一次回路或一次接线。
一次设备如：发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。
4、电柜布局5、对电柜的日常维护和检修6、电工接线标准二、具体内容描述1元器件安装1.1前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2组装前首先看明图纸及技术要求1.3检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4检查元器件有无损坏1.5必须按图安装（如果有图）1.6元器件组装顺序应从板前视，由左至右，由上至下1.7同一型号产品应保证组装一致性1.8面板、门板上的元件中心线的高度应符合规定元件名称、安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
保证一、二次线的安装距离。
1.9组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12对于发热元件（例如管形电阻、散热片等）的安装应考虑其散热情况，安装距离应符合元件规定。
电气控制柜元件安装接线配线的规范完整版
电气控制柜元件安装接线配线的规范Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电气控制柜元件安装接线配线的规范一、元器件安装前提所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险组装前首先看明图纸及技术要求检查产品型号、元器件型号、规格、数量等与图纸是否相符检查元器件有无损坏必须按图安装(如果有图）元器件组装顺序应从板前视，由左至右，由上至下下同一型号产品应保证组装一致性面板、门板上的元件中心线的高度应符合规定。
元件名称安装高度（m）：指示仪表、指示灯电能计量仪表控制开关、按钮紧急操作件组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合条的规定。
保证一、二次线的安装距离。
组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭矩。
主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率率为75W及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法：所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
（1）端子的标识标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目。
（2）双重的标识安装于面板、门板上的元件、、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，（3）门上的器件保护接地地连续性保护接地连续性利用有效接线来保证。
电控柜的安装接线的规范电柜布局
电柜布局
电柜的基本布局
电柜布局
11 设计控制柜体时要注意EMC的区域原则，把不同的设备规划在不同的区域中。 每个区域对噪声的发射和抗扰度有不同的要求。区域在空间上最好用金属壳或在 柜体内用接地隔板隔离。并且考虑发热量，进风风扇与出风风扇的安装，一般发 热量大的设备安装在靠近出风口处。进风风扇一般安装在下部，出风风扇安装在 柜体的上部。
6 电机电缆应独立于其它电缆走线，其最小距离为500mm。同时应避免电机电缆与其 它电缆长距离平行走线。如果控制电缆和电源电缆交叉，应尽可能使它们按90度角交 叉。同时必须用合适的夹子将电机电缆和控制电缆的屏蔽层固定到安装板上。
ห้องสมุดไป่ตู้
电柜布局
7 为有效的抑制电磁波的辐射和传导，变频器的电机电缆必须采用屏蔽电缆，屏蔽层 的电导必须至少为每相导线芯的电导的1/10。 8 中央接地排组和PE 导电排必须接到横梁上 (金属到金属联接) 。它们必须在电缆压 盖处正对的附近位置。中央接地排额外还要通过另外的电缆与保护电路(接地电极) 连 接。屏蔽总线用于确保各个电缆的屏蔽连接可靠，它通过一个横梁实现大面积的金属 到金属联接。
电柜布局
2 为电柜低压单元，继电器，接触器使用熔断器以保护。当对主电源电网的情 况不了解时，建议最好加进线电抗器
3 确保传导柜中的接触器有灭弧功能，交流接触器采用R － C 抑制器，直流接 触器采用“飞轮”二极管，装入绕组中。压敏电阻抑制器也是很有效的。
电柜布局
接触器上面的反向二极管。
电柜布局
电柜布局
高等职业教育数字化学习中心
谢 谢！
电柜布局
电柜布局
12 根据电柜内设备的防护等级，需要考虑电柜防尘以及防潮功能，一般使用的 设备主要为： 空调，风扇，热交换器，抗冷凝加热器。同时根据柜体的大小合 适的选择不同功率的设备。关于风扇的选择，主要考虑柜内正常工作温度，柜 外最高环境温度，求得一个温差，风扇的换气速率，估算出柜内空气容量。已 知三个数据：温差，换气速率，空气容量后，求得柜内空气更换一次的时间， 然后通过温差计算求得，实际需要的换气速率。从而选择实际需要的风扇。因 为一般夜间，温度下降，故会产生冷凝水，依附在柜内电路板上，所以 需要选 择相应的抗冷凝加热器以保持柜内温度。
电气控制柜接线规范
电气控制柜接线规范
电气控制柜接线规范是指控制柜中电气部件的连接方式，以满足
技术要求的安全性和可靠性要求。
为确保安全，有一定的接线标准，
根据电气控制柜组件的不同，接线规范也略有不同。
1、端子把手接线。
当接线头两个分支超过10毫米时，应当采用
二次接线，并且对导线的绝缘长度应在接头把手这里拉出至少4毫米；引出的线当长度超过10毫米时，应当用收头把手接线但不可超过额定
的收线把手插孔允许的深度。
2、穿线槽接线规范。
导线穿过线槽时，每个导线应当采用单分
支接线，并且穿线槽对导线表面不得产生任何损坏，因此，不可用尖
嘴钳直接穿过，而应当使用宽嘴钳把导线牢牢地夹住，再慢慢穿过，
并且穿线距离不得超过额定的穿线槽深度。
3、弯折接线。
电气控制柜的连接部件一般采用弯折的形式进行
接线，对这种接线的要求是，弯头应留有少量的间距，以便用手调整
接线；弯折点的处理要将接线处理成尖头，平滑妥帖，插入的位置应
不超过额定的插入深度，以确保其完好性。
4、外壳及螺钉接线规范。
如果外壳有插孔，应当静止插入，以
免破坏外壳及接线，并且在安装螺钉时，应将螺钉紧固至
2.5N.m~
3.5N.m之间，以确保外壳与接线固定牢固。
电控柜的安装接线的规范
规范性原则
按照电控柜接线规范进行操作 ，确保接线的正确性和可靠性 。
简洁性原则
尽量减少接线数量和复杂度， 采用标准化的接线方式，方便 后期维护和检修。
可靠性原则
选用质量可靠的接线材料和附 件，保证接线的长期稳定性和
可靠性。
接线的步骤与方法
确定接线位置
根据电控柜的布局和接线要求， 确定合适的接线位置，并做好 标记。
验收标准与常见问题处理
验收标准
电控柜应符合设计要求，外观无明显损伤或变形，内部元器件完好无损，各项性能参数符合要求。
常见问题处理
如发现电控柜存在异常情况或性能问题，应及时处理，如无法处理应及时联系专业人员进行检修。
05 电控柜的安全使用与维护
安全操作规程与注意事项
01
02
03
04
操作前应先了解电控柜的电源 和负载情况，确保电源电压与 设备要求相符，避免过载。
ABCD
若电控柜的元件出现损坏， 应及时更换，并查明原因， 避免类似问题再次发生。
定期检查电控柜的接线是 否松动或脱落，确保电气 连接良好。
定期检查与预防性维护
定期对电控柜进行全面检查，包括电气性能、机械部件、 散热系统等。
对电控柜的重要部件进行备份，以便在需要时进行更换。
根据电控柜的使用情况和制造商的推荐，制定合理的预 防性维护计划，并按时执行。
操作时应穿戴防护用品，如绝 缘手套、护目镜等，并保持干
燥的工作环境。
禁止在电控柜运行过程中进行 维修或更换元件，以免发生触
电或短路等危险。
定期检查电控柜的接地和防雷 措施，确保安全可靠。
常见故障排除与维护保养
若电控柜出现异常声音或 气味，应立即停机检查， 排除故障。
电控柜的安装接线的规范.课件
REPORTING
电控柜的安装接线的 规范.课件
2023
目录
• 电控柜概述 • 电控柜的安装规范 • 电控柜的接线规范 • 电控柜的调试与验收规范 • 电控柜的安全操作规范
2023
PART 01
电控柜概述
REPORTING
电控柜的定义与作用
定义
电控柜是用于集中控制和分配电能的 设备，通常由金属外壳、电气元件、 电线和接线端子等组成。
电控柜的安装环境要求
01
02
03
04
温度
电控柜应安装在温度适宜的环 境中，避免高温或低温，以保
持电气元件的正常运行。
湿度
电控柜应安装在相对湿度较低 的环境中，以防止电气元件受
潮短路。
防尘
电控柜应安装在灰尘较少的环 境中，以防止灰尘侵入柜内影
响电气元件的正常运行。
防震
电控柜应安装在震动较小的环 境中，以防止震动对电气元件
REPORTING
接线的基本原则与要求
安全性原则
确保接线操作安全，避免发生 触电、短路等事故。
规范性原则
遵循国家和行业标准，使用标 准化的接线方式。
可靠性原则
保证接线的稳定性和可靠性， 降低故障率。
美观性原则
保持接线整齐、美观，提高设 备整体形象。
接线的步骤与方法
准备工作
准备所需的工具和材料，如线缆、端子排、 螺丝刀、剥线钳等。
电控柜内电器元件工作正常，无异常声音和发热现象。
接地线连接良好，符合安全规范。
常见问题处理：对于调试过程中出现的问题，应认真分 析原因，采取有效措施进行处理。对于无法解决的问题 ，应及时联系专业技术人员进行检修和维护。
电控柜的安装接线的规范电柜布局课件
接线过程中的安全措施
断电操作
在接线前确保相关设备已经断电，防止触电 事故。
绝缘措施
操作人员应穿戴绝缘手套和绝缘鞋，防止触 电事故。
验电操作
在接线前使用验电设备对电缆进行验电，确 保线缆不带电。
警示标识
在接线区域设置明显的警示标识，防止非专 业人员误操作。
04
电控柜的布局设计
布局的原则与要点
。
绿色环保理念
在布局设计中充分考虑环保因素，采 用环保材料和节能设备，降低能耗和
排放。
智能布局系统
利用计算机辅助设计软件，对电控柜 内的设备进行智能布局，提高布局的 合理性和效率。
人性化设计
在满足功能和安全的前提下，充分考 虑操作人员的舒适性和便利性，提高 工作效率。
05
电控柜的维护与保养
日常维护与保养
较为统一的情况。
03
上下层布局
将不同设备分层布置，适用于空 间有限、需要充分利用空间的情
况。
02
并列型布局
设备平行排列，适用于设备数量 较多、规格较为统一的情况。
04
混合型布局
根据实际需要，将直线型、并列 型和上下层布局进行组合，以实
现最优的布局效果。
布局的优化与创新
模块化设计
将电控柜内的设备按照功能划分为不同 的模块，便于设备的组装、拆卸和维护
显示异常
检查显示器或指示灯是否 正常工作，如有故障应及 时更换。
运行异常
检查电控柜内部元件是否 正常工作，如有异常应及 时更换或维修。
定期检查与更新
定期检查
定期对电控柜进行全面检查，包括内部元件、电缆连接、电 源等。
及时更新
根据需要更新电控柜内部的元件和软件，以提高性能和稳定 性。
电气控制柜安装接线配线的规范培训课件
❖ 2、发热元件（管型电阻等）与电器元件的安装距离见下表：
发热件 功率W
7.5 15 20-50 75-100 150 200
元件之间的保持距离（mm）
上方 侧面
元件允许60℃时 元件允许50℃时
30
40
10
5.0
3.0
5.0
60＜U≤300
5.0
6.0
6.0
8.0
300＜U≤500
8.0
10.0
10.0
12.0
注:若仍达不到表中规定时，应采取包扎绝缘材料来增加绝缘强度。
❖ 2、对高压开关设备内一次回路电器设备与母线及其它带 电导体布置的最小距离为下表中的规定：
实施部位
3KV 6KV 10KV
不同相的裸露导体及裸露带电部份至接地骨架 75 100 100
❖ 3、安装时应尽量考虑方便用户维修。各电器应能单独拆装 更换而不应影响其它电器及导线束的固定。
❖ 4、所有元件均应牢固固定在骨架和支架上，紧固螺丝必须 拧紧，无打滑及损坏镀锌层等现象，并采取防松措施，紧固 后螺丝应露出螺母1-8螺距。不接线的螺丝也应拧紧，所有 紧固件必须镀锌。所有元件的出线端应配有接线螺钉，并应 进行紧固。联屏螺钉也应配齐紧固。
30
100
10
100
200
20
100
300
30
150
300
30
150
400
30
下方
10 10 20 30 30 30
选BV或BVR除 去绝缘的长度 （mm）
20 20 40 40 40 40
