雷击计数器泄露电流测试仪
避雷器泄露检测仪的原理
避雷器泄露检测仪的原理
避雷器泄露检测仪是一种用于检测避雷器泄露的设备。
避雷器是一种用于保护电力设备和电力系统免受雷击冲击的重要装置，其工作原理是通过将雷电信号分离到地线，形成一个可靠的电气接地路径，将雷电流引至地面，从而保护设备免受雷击的损害。
然而，避雷器在长期使用过程中，可能会发生泄露现象，导致其保护性能下降，甚至无法正常工作。
因此，需要使用避雷器泄露检测仪来进行避雷器泄露的检测。
避雷器泄露检测仪的工作原理如下：
首先，避雷器泄露检测仪通过高压电源产生一定的高电压，在测试过程中，通常设置为设备所需要的额定电压。
其次，将高电压施加在待测避雷器上，并且测量泄露电流。
避雷器泄露电流是指避雷器保护电压下的保护电流增加到额定保护电流的一定百分比时，避雷器内部发生泄露现象的电流。
泄露电流越大，说明避雷器泄露越严重，其保护性能也越差。
然后，避雷器泄露检测仪通过测量电流差值来判断避雷器是否存在泄露。
在测量过程中，避雷器泄露检测仪通过对避雷器泄露电流进行采集和处理，然后与参考值进行比较，根据差值的大小来判断避雷器的泄露程度。
最后，避雷器泄露检测仪通过显示屏或者报警器将检测结果进行显示和报警。
当避雷器泄露电流超过设定的阈值时，检测仪会发出报警信号，提醒用户进行维修或更换避雷器。
总结起来，避雷器泄露检测仪通过施加高电压并测量泄露电流来判断避雷器是否存在泄露现象。
其工作原理是通过测量电流差值来判断避雷器泄露程度，并通过显示屏或报警器将结果进行显示和报警。
这种检测仪的使用可以有效保护电力设备和电力系统的安全运行，提升避雷器的工作效能和使用寿命。

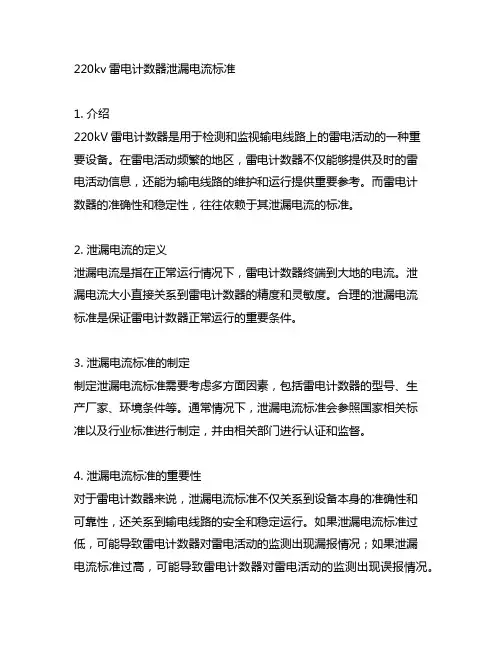

220kv雷电计数器泄漏电流标准
220kv雷电计数器泄漏电流标准1. 介绍220kV雷电计数器是用于检测和监视输电线路上的雷电活动的一种重要设备。
在雷电活动频繁的地区，雷电计数器不仅能够提供及时的雷电活动信息，还能为输电线路的维护和运行提供重要参考。
而雷电计数器的准确性和稳定性，往往依赖于其泄漏电流的标准。
2. 泄漏电流的定义泄漏电流是指在正常运行情况下，雷电计数器终端到大地的电流。
泄漏电流大小直接关系到雷电计数器的精度和灵敏度。
合理的泄漏电流标准是保证雷电计数器正常运行的重要条件。
3. 泄漏电流标准的制定制定泄漏电流标准需要考虑多方面因素，包括雷电计数器的型号、生产厂家、环境条件等。
通常情况下，泄漏电流标准会参照国家相关标准以及行业标准进行制定，并由相关部门进行认证和监督。
4. 泄漏电流标准的重要性对于雷电计数器来说，泄漏电流标准不仅关系到设备本身的准确性和可靠性，还关系到输电线路的安全和稳定运行。
如果泄漏电流标准过低，可能导致雷电计数器对雷电活动的监测出现漏报情况；如果泄漏电流标准过高，可能导致雷电计数器对雷电活动的监测出现误报情况。
5. 泄漏电流标准的调整随着技术的发展和应用环境的变化，雷电计数器的泄漏电流标准也需要不断调整和改进。
在实际运行中，需要对雷电计数器的泄漏电流进行定期检测和调整，以保证其监测和报警的准确性。
6. 结论220kV雷电计数器的泄漏电流标准是保证其正常运行和准确监测雷电活动的重要因素。
合理的泄漏电流标准需要结合国家标准和行业实践进行制定和调整，以保证雷电计数器的可靠性和准确性。
在日常运行中，需要加强对雷电计数器泄漏电流的监测和维护，及时发现问题并进行调整，以确保输电线路的安全和稳定运行。
7. 泄漏电流标准的国际比较除了国家标准和行业标准，泄漏电流的标准还需要考虑国际比较。
不同国家和地区的雷电活动频率和强度有所不同，因此对于220kV雷电计数器的泄漏电流标准也会有所差异。
在国际间进行泄漏电流标准的比较和交流，有助于吸取其他国家的经验和做法，为本国的标准制定提供参考和支持。
泄漏电流测试仪工作原理
泄漏电流测试仪工作原理
泄漏电流测试仪通过测量电气设备的泄漏电流来确保设备的安全性能。
它的工作原理基于电流变送器和电流互感器的电磁感应原理。
泄漏电流测试仪的电流变送器具有高灵敏度，能够检测到微弱的泄漏电流。
该设备通常包括一个主机和一根连接电缆，主机上有一个数字显示屏和一些按钮，用于设置测量参数和读取测量结果。
在使用泄漏电流测试仪时，首先将主机与被测设备连接，然后设置所需的测量参数，如测量范围和测量精度。
接下来，将主机的电源开启，并将电流变送器和电流互感器放置在被测设备的电源线路上。
当被测设备出现泄漏电流时，电流互感器会感应到该电流，并经过电流变送器传递给主机。
主机会读取电流变送器传输的信号，并将泄漏电流的数值显示在数字显示屏上。
同时，主机还会通过声音或灯光信号，向操作人员提示设备是否存在泄漏电流超过设定阈值的情况。
泄漏电流测试仪的工作原理基于电磁感应原理，通过检测电流变送器和电流互感器传递的信号来确定被测设备的泄漏电流情况。
该设备广泛应用于各种电气设备的安全检测和维护中，确保设备的正常运行和人员的安全。
防雷元件测试仪的介绍及使用方法
防雷元件测试仪的介绍及使用方法防雷元件测试仪是一种用来测试防雷元件（如避雷针、避雷网等）工作状态和性能的专用仪器。
它能够检测元件的放电能力、引导能力和接地能力等重要指标，确保防雷装置的有效工作。
本文将介绍防雷元件测试仪的原理、主要功能和使用方法。
一、防雷元件测试仪的原理1.电涌波法：这种测试方法通过模拟雷击引起的电涌波，向防雷元件注入高电压的电流。
在测试中，测试仪会产生特定波形的电压，然后通过元件进行放电和击穿测试。
通过检测放电波形和波幅，可以评估防雷元件是否能够有效抵御雷击。
2.电流作用法：这种测试方法是将测试仪输出的电流注入到元件中，在预定时间内进行测试。
测试仪通过检测测试电流和元件导通电流之间的差异，来评估防雷元件的导通能力。
二、防雷元件测试仪的主要功能1.高压输出：测试仪可以提供一定的高电压输出，以进行放电和击穿测试。
输出电压一般可调节，以适应不同元件的测试需求。
2.波形检测：测试仪可以监测放电波形和波幅，并通过显示屏或其他输出方式展示测试结果。
这些信息可以帮助用户评估元件的放电能力。
3.时间控制：测试仪可以设定测试时间，以确保测试过程的稳定和可重复性。
4.数据记录：测试仪通常具有数据记录功能，可以将测试结果保存下来，方便后续数据分析和比较。
5.报警提示：测试仪通常会设有报警功能，当测试结果超出预设的范围时，会发出警报提示用户。
6.多种测试模式：测试仪通常具有不同的测试模式，可根据不同的防雷元件类型选择适用的测试模式。
三、防雷元件测试仪的使用方法使用防雷元件测试仪进行测试时，需要按照以下步骤进行：1.准备工作：首先，确认测试仪的电源已连接，并处于正常工作状态。
然后连接测试仪和防雷元件，确保连接线路良好。
2.参数设定：根据实际需求，设定测试仪的测试参数，包括输出电压、测试时间等。
根据元件类型选择相应的测试模式。
3.开始测试：确认参数设定无误后，点击“开始测试”按钮，测试仪将开始向防雷元件注入电流。
避雷器阻性泄漏电流检测仪说明书
避雷器阻性泄漏电流检测仪说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、仪器面板结构图 (5)三、主要技术指标 (5)四、接线图 (6)五、仪器的操作 (7)六、测量原理和数据分析 (9)七、注意事项 (11)一、概述：氧化锌避雷器测试仪用于氧化锌[MOA] 泄漏电流的测量分析。
主要是用于测量阻性电流，从而分析氧化锌老化和受潮的程度。
现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。
也可用于实验室做出厂和验收试验。
二、仪器面板结构图： 返回复位确认开关液晶显示器打印机测量接地IX全电流输入UREF参考电压输入AC220V对比度三、主要技术指标：参考电压输入范围（峰值）： 10-400V全泄漏电流测量范围(峰值)： 0-10mA阻性电流测量范围(峰值)： 0-10mA容性电流测量范围(峰值)： 0-10mA角度测量范围： 0°-360°功耗： 4W系统测量准确度： ±(读数⨯5% + 5个字)交流电源： AC 220V ±10%，50Hz ±1% 内附直流电池： DC 12V 2A四、接线图:1. 实验室接线图~220V 测量绕组避雷器电流输入电压输入电流输入避雷器测试仪保护器图2本方法需配可调交流高压电源，电压信号输入接到试验变压器的测量仪表端，氧化锌避雷器一端接高压，另一端经一保护器接地，与仪器的地在联接在一起。

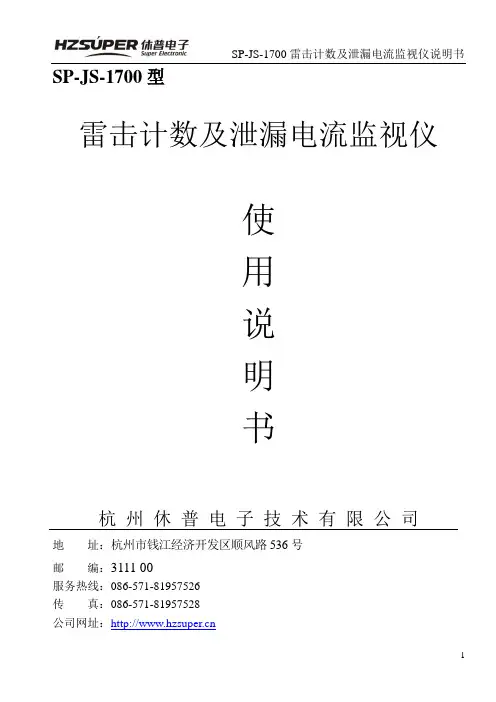

SP-JS-1700型雷击计数及泄漏电流监视仪说明书
SP-JS-1700型雷击计数及泄漏电流监视仪使用说明书杭州休普电子技术有限公司地址：杭州市钱江经济开发区顺风路536号邮编：3111 00服务热线：086-571-81957526传真：086-571-81957528公司网址：目录一、传感器实物图 (3)二、功能简介 .......................................................................... 错误！未定义书签。
三、应用领域 (4)四、技术参数 (4)五、产品安装 (5)六、产品安装 (8)七、附件 (8)八、注意事项 (9)一、传感器实物图监测仪表部分传感器部分二、功能简介SP-JS-1700型雷击计数及泄漏电流监视仪是专门用于实时监测2～110KV氧化锌避雷器的一种先进监测装置。
传感器部分采用的是闭合式线圈，穿心式无残压雷击计数及泄漏电流取样的方式，氧化锌避雷器接地电缆直接接地，避免了原阀片计数器残压过高对避雷器产生不利影响，提高了避雷器对线路过压保护的准确性，也大大提高了计数可靠性和使用寿命。
SP-JS-1700型雷击计数及泄漏电流监视仪是由监视仪表部分和传感器部分组成。
传感器是采用一次电流穿心方式，可以记录每一相避雷器的雷击次数，也可以在线监测避雷器的泄漏电流，一旦泄漏电流超标或者三相电流严重不平衡，就会发出报警接点信号。
这种避雷器在线监测的方式对于2～110KV氧化锌避雷器是否受潮、老化可预先做出判断，对于防止避雷器内部受潮发生侧闪、避免阀片老化引发爆炸，将起着十分重要的监测作用。
SP-JS-1700型雷击计数及泄漏电流监视仪具有以下特点：●穿心式雷击电流感应，无残压计数功能●氧化锌避雷器泄漏电流监测，超标报警●可直接用于2～110KV，避雷器雷击次数统计●有效预防避雷器老化、进水、侧闪等故障三、应用领域各种高低压电缆线的氧化锌避雷器接地端。
四、技术参数雷击计数响应间隔时间： 1 秒雷击电流响应范围： 50A ～ 10KA （峰值）泄漏电流监测范围： 0.06 ～ 4.50mA泄漏电流监测精度：±0.06mA泄漏电流监测方式：实时监测泄漏电流超限报警：某相电流超过设定阈值或者三相电流大小差值超过一倍时工作环境适应性：温度 -45℃～ 85℃湿度≤95%RH （非特殊要求下，监视仪表在户内使用）监视仪表外形尺寸： 96×48×97 (mm)传感器外形尺寸： 50×36×12.5(mm)传感器接线长度： 3米超限报警接点容量： AC250V / 3A，接点常开。
雷击计数器检验仪使用手册
雷击计数器检验仪使用手册1. 简介雷击计数器检验仪（Lightning Counter Tester）是一种用来检验雷击计数器是否正常工作的仪器。
雷击计数器用于测量建筑物、设备和设施遭受的雷击频率，以便评估其安全性。
本使用手册将介绍如何正确操作雷击计数器检验仪。
2. 准备工作在开始操作雷击计数器检验仪之前，确保已经完成以下准备工作：•确认雷击计数器检验仪的电源已经连接并接通•确保雷击计数器已经正确安装在需要测试的设备或设施上•准备一张纸和一支笔，用于记录测试结果3. 操作步骤步骤1：选择测试模式雷击计数器检验仪可以进行不同的测试模式，包括自动测试模式和手动测试模式。
根据需要选择相应的模式。
•自动测试模式：雷击计数器检验仪会自动进行测试，并在测试完成后自动显示测试结果。
•手动测试模式：用户需要手动触发测试，并在测试完成后记录测试结果。
步骤2：设置测试参数根据需要，可以对测试参数进行配置。
常见的测试参数包括：•测试时间：设置测试的持续时间，通常以分钟为单位。
•功能测试：选择是否测试雷击计数器的其他功能，如故障报警功能等。
步骤3：开始测试根据选择的模式和设置的参数，按下“开始测试”按钮开始进行测试。
•自动测试模式：雷击计数器检验仪将自动开始测试，并在测试完成后显示结果。
•手动测试模式：根据操作手册中的指示，手动触发测试，并等待测试完成。
步骤4：记录测试结果在测试完成后，使用纸和笔记录测试结果。
通常，测试结果包括：•测试时间：记录测试的开始时间和结束时间。
•雷击计数器数据：记录测试期间雷击计数器的数据变化情况。
•其他测试指标：如发生的故障报警次数、错误警告等。
步骤5：分析和评估结果根据记录的测试结果，进行分析和评估。
常见的分析和评估方法包括：•对比测试数据：比较不同测试时间段的雷击计数器数据，以评估雷击频率的变化。
•判断结果是否符合标准：根据预设的标准，评估测试结果是否满足要求。
•分析故障报警和错误警告：根据记录的故障报警和错误警告次数，分析雷击计数器的工作状态。
泄漏电流测试仪原理
泄漏电流测试仪原理
泄漏电流测试仪是一种常用于电气设备安全检测的仪器，它可以测量电气设备在正常工作状态下的泄漏电流水平。
泄漏电流是指电气设备绝缘性能不良导致的电流泄露到外部环境中的现象。
泄漏电流测试仪的工作原理是基于电气设备的绝缘性能测量。
在测试过程中，电气设备被接入测试仪的电路中，然后仪器通过内建的电源提供一个特定的电压。
然后，仪器会检测电气设备中的电流流动情况。
在正常情况下，电气设备的绝缘性能良好，泄漏电流非常小，仪器会测量到很小甚至为零的电流值。
但是，如果电气设备绝缘存在缺陷或者损坏，泄漏电流会显著增大。
测试仪器会把这种增大的泄漏电流值显示出来，提供给操作人员进行判断和分析。
为了确保测试结果的准确性，泄漏电流测试仪一般采用微弱电流检测技术。
具体而言，仪器会使用高精度的电流传感器来检测电路中的微弱电流，并将其放大到可以进行测量的范围。
同时，仪器还会配备一系列的过滤和屏蔽措施，以减少外界干扰对测试结果的影响。
需要注意的是，泄漏电流测试仪的工作需要人员具备相关知识和操作技能。
在测试之前，人员应该仔细阅读仪器的使用说明，并按照正确的步骤进行操作。
此外，仪器使用前需要进行校准，以确保测试结果的准确性。
综上所述，泄漏电流测试仪通过测量电气设备的泄漏电流水平，可以判断设备的绝缘性能是否良好。
它的工作原理基于细微电流检测技术，能够提供准确的测试结果，帮助用户进行电气设备的安全检测和维护。
避雷器计数器
武汉世纪华胜科技有限公司
∙避雷器计数器测试仪
∙
∙产品标准： DL 474.5-92
∙试验标准： DL/T 596-2005
∙产品概要：避雷器计数器测试仪是检测避雷器计数器动作与否的专用仪器！
∙◆概述
∙用于避雷器是保证电力系统安全运行的重要设备之一。
避雷器动作计数器起着监测避雷器泄漏电流和记载雷击次数作用。
避雷器泄漏电流的大小直接反映避雷器性能的好坏，
试验人员一般都将泄漏电流值当作避雷器是否正常工作的重要依据；另外，每当雷雨季
节来临之前，工作人员都要测试计数器能否可靠动作。
避雷器计数器测试仪正是满足现
场这种需要的实用仪器，检测避雷器计数器动作与否的专用测试仪器。
∙
∙仪器原理示意图如下图所示。
仪器内部冲击电流发生器产生8/20μs、100A的冲击电流波作用于动作计数器。
∙
∙原理示意图（虚线框内）
∙C：充电电容 R：充电电阻 L：阻尼电感 D：整流硅二极管
r：分流器 B：试验变压器 V：静电电压表 CRO：高压示波器
∙
∙避雷器计数器测试仪技术参数
∙☆输入电压：220±10%，50±0.5Hz
∙☆输出电流：8/20μs、100A的冲击电流
∙☆输出电压：0～1200V
∙☆仪器重量：5kg。
雷击计数器测试仪
FS3012雷击计数器测试仪
一．介绍
雷击计数器测试仪是根据电力用户的需要而设计研制的。
外形美观、携带使用都很方便。
1、便携式设计体积小重量轻
2、伸缩式电极可根据高低调节长短
3、交直流两用电源内置可充电电池一次充电可使用半年
4、抗干扰能力强
5、电压最高1500V
二．参数指标
☆输入电压：220±10%，50±0.5Hz
☆输出电流：8/20μs、100A的冲击电流
☆输出电压：0～1200V
☆仪器重量：5kg
三．功能特点
1、使用前请先充电，为确保充电效果和延长电池使用寿命，需使用专配的充电器。
空电池到充满约需3-4小时，充电器上红灯亮表示正在充电。
2、根据计数器安装高度，适当拉出伸缩放电杆。
3、专配的接地线，一端插头插入校验器尾部插孔，另一端夹子接大地。
4、按下红色按钮，接通高压约1秒钟，指示灯亮起(微闪)，即可轻轻点击计数器与避雷器的连接端进行测试。
5、每次点击后，放电杆端头应离开计数器。
若需重复测试，不要松开按钮，待1-2秒指示灯又闪烁时，即可再次点击测试。
6、连续测试会导致校验仪发热，请注意适当间隙时间。
以减少故障，延长电池寿命。
7、校验器输出分高、中、低三档，可通过头部的拨动开关进行调节，以适应测试不同类型
或厂牌的计数器。
8、如按下按钮3秒钟以上指示灯仍未闪亮，则表示需要对电池进行充电。
9、校验器请勿随意拆卸。
泄漏电流测试仪使用说明
泄漏电流测试仪使用说明一、仪器概述二、仪器操作步骤1.接线准备将泄漏电流测试仪的电源线插入标准电源插座。
根据测试设备的类型选择合适的测试线缆，将测试线缆的一个端口插入泄漏电流测试仪的测试接口，另一个端口连接到待测设备的测试点或电源插座。
2.仪器开机打开泄漏电流测试仪的电源开关，仪器将开始初始化，并显示系统状态。
在一段时间后，待测设备的泄漏电流数值将显示在仪器的屏幕上。
3.设置参数根据测试需要，设置仪器的参数。
如设定测试电压、测试时间、测试模式等。
测试电压是指施加到待测设备上的电压大小，一般可选择低电压（例如50V）或高电压（例如500V）。
测试时间是指持续施加电压的时间，一般可选择几秒到几分钟。
测试模式可以选择自动模式或手动模式，自动模式下仪器会自动进行测试并记录结果，手动模式下需要用户手动触发测试。
4.进行测试确认参数设置正确后，按下测试开始按钮，泄漏电流测试仪将开始施加电压到待测设备上，并开始测量泄漏电流。
在测试过程中，仪器将显示当前测量数值，并在测试结束后显示测试结果。
5.处理测试结果根据需要，将测试结果记录下来或导出到计算机进行进一步处理。
一般来说，泄漏电流是一个相对的数值，所以需要与设备的规格进行比较。
如果测试结果超过了设备规定的泄漏电流范围，说明设备存在泄漏问题，需要进行修理或调整。
三、注意事项1.在进行测试之前，应确保仪器和待测设备的连接正确，并保证连接线缆的质量良好，以免影响测试结果。
2.在测试过程中，应注意安全防护，避免触电风险。
禁止用湿手或脱漆的导线进行测试。
3.在测试之前，应检查待测设备的外部线路是否正确，避免因线路故障导致测试结果不准确。
4.使用仪器时，应按照仪器的规定操作，严禁擅自拆卸或改变仪器的内部结构。
5.使用完毕后，应将仪器关闭并拔掉电源线，以免长时间不使用造成损坏。
避雷器放电计数器检测仪
FS3012避雷器放电计数器检测仪
一．概述
FS3012系列放电计数器是我公司新推出的产品,适用于330KV及以下电压等级的各型碳化硅和氧化锌避雷器，使用环境条件与相连接的避雷器相同。
FS3012型放电计数器为单指针十位数循环计数指示；FS3012型采用已获国家发明专利的双指针电磁计数器做计数指示,具有计数进位功能，可连续计数100次后再进入下一循环计数周期，适合于避雷器动作频繁地区和无人值班场所使用；其中 FS3012型是双功能放电计数器，主要特点是对避雷器泄漏电流进行在线监测带有发光报警指示。
二．技术指标
☆输入电压：220±10%，50±0.5Hz
☆输出电流：8/20μs、100A的冲击电流
☆输出电压：0～1200V
☆仪器重量：5kg
三．工作原理
仪器原理示意图如下图所示。
仪器内部冲击电流发生器产生8/20μs、100A的冲击电流波作用于动作计数器。
FS3012原理示意图（虚线框内）
C：充电电容R：充电电阻L：阻尼电感D：整流硅二极管r：分流器B：试验变压器V：静电电压表CRO：高压示波器。
泄漏电流测试仪原理
泄漏电流测试仪原理泄漏电流测试仪是一种检测电气设备和电路泄漏电流的仪器，广泛应用于工业生产、电力系统、电器检测等领域。
泄漏电流是指通过绝缘材料表面或穿刺绝缘材料的电流，在不影响正常工作的条件下，泄漏电流的大小是有一定限制的。
泄漏电流测试仪主要应用于对企业和生产单位的设备进行电气安全监测工作，以提高设备和人员的安全保障。
泄漏电流测试仪的原理是利用恒定的测试电流来测量电路中的泄漏电流。
当被检电路或设备的绝缘故障发生时，泄漏电流会得到增强，这时测试仪测得的泄漏电流值就会超过规定的泄漏电流限值，从而给出检测报警信号。
泄漏电流测试仪主要由主机、测试夹、示波器、电源及操作面板等组成。
操作面板上通常配有选择测试参数的开关、数码显示器、指示灯和报警器等元件。
测试仪的主机是测试夹和操作面板组成的整体，主机的功能包括控制测试参数的选择和泄漏电流的测试及显示。
测试夹是将测试电流注入被测设备或电路中，同时接收电路中的泄漏电流，测试夹的形状和大小都根据被测设备的特殊要求而设计。
测试夹的使用要特别注意，在测试时要避免与高电压接触，避免发生电击，同时要选择合适的测试电流和测试时间，避免误判和漏检。
示波器则是接收测试仪测试夹返回的检测信号并显示其波形的一个设备。
示波器具有精确、清晰的波形显示功能，可以帮助工作人员快速检测到设备的故障信号。
电源是测试仪的一个重要组成部分，它为测试夹提供测试电流和快速响应的检测功能，同时也为测试仪提供运行所需的电力。
在选择电源的时候要考虑到稳压性、安全性和经济性等因素。
总的来说，泄漏电流测试仪的测试原理具有以下特点：1、只有当设备的泄漏电流大于指定阈值时才会有测试仪给出报警信号；2、测试仪测试时会注入一定的测试电流，如果被测设备的绝缘出现故障，则会形成一定的泄漏电流，使得测试仪会检测出电路中的泄漏电流；3、测试夹的形状和大小根据被测设备的特殊要求而设计，其准确性和精度直接影响泄漏电流测试仪的测试精度。
AN9620X泄漏电流测试仪
AN9620X泄漏电流测试仪前言AN9620X泄漏电流测试仪是一款用于测试设备外漏电流的专业测试设备。
在工业制造过程中，电器设备的安全性非常重要，因此测试设备的质量和精度都非常关键。
本文将介绍AN9620X泄漏电流测试仪的特点、使用场景以及使用方法。
设备特点AN9620X泄漏电流测试仪具有以下特点：1.测试精确：AN9620X测试仪可以精确测试设备的漏电流，精度高达0.1mA。
2.稳定可靠：测试仪的测试结果稳定可靠，测试精度不会因为温度、湿度等影响而变化。
3.显示方便：AN9620X测试仪的显示屏幕非常大，可以清晰地显示当前测试结果，更加方便使用。
4.操作简单：测试仪的操作非常简单，即使是没有专业知识的人员也可以轻松上手使用。
5.高安全性：测试仪在使用过程中具有高安全性，保障操作人员的安全。
使用场景AN9620X泄漏电流测试仪主要适用于以下场景：1.工业制造：在工业制造过程中，制造设备的安全性非常重要，漏电测试仪可以精确测试设备外漏电流，为设备的安全性提供保障。
2.家用电器：随着人们对生活品质的要求日益提高，各种家用电器不断涌现。
而这些家用电器如果没有通过严格的漏电测试，可能会对人们的健康和生命安全造成严重威胁。
使用方法AN9620X泄漏电流测试仪使用方法非常简单，以下是操作步骤：1.将测试仪与电源线连接。
2.打开测试仪电源，并按照说明书将测试仪连接到需要测试的电气设备上。
3.启动测试仪，它会开始测试设备的外漏电流。
4.测试结束后将测试结果记录下来，将测试仪与电气设备分离。
结论AN9620X泄漏电流测试仪是一款十分优秀的测试设备，具有精确测试、稳定可靠、显示方便、操作简单、高安全性等特点。
它主要适用于工业制造和家用电器领域，在保障设备安全性方面具有重要作用。
泄漏电流测试仪操作规程
泄漏电流测试仪操作规程第一章总则第一条泄漏电流测试仪是一种用于测量电器设备的泄漏电流的仪器，用以检测电器设备的安全性能。
本操作规程是为了保证测试仪的正确操作和有效使用而制定。
第二条泄漏电流测试仪的操作人员必须具备电气相关专业知识和技能，并经过相关培训合格。
同时必须严格遵守本操作规程。
第三条泄漏电流测试仪的操作人员必须熟悉测试仪器的结构和性能，了解测试原理及操作步骤，具备正确的使用方法。
第二章操作流程第四条泄漏电流测试仪的操作人员在使用前应进行检查，保证测试仪器的正常工作状态。
检查的内容包括但不限于电源、探头、线路等是否连接正确，测试仪器是否有损坏或松动等。
第五条在进行测试之前，应将被测电器设备断开电源，并检查设备电源是否完全切断。
第六条在进行测试之前，应按照被测设备的额定电压选择合适的测试电压，并将测试电压调整到合适的范围。
第七条选择合适的探头接头，将探头连接到测试仪器上。
第八条将探头接头分别连接到被测设备的正极和地线，确保接触良好。
第九条开始测试之前，应按下测试仪器上的启动按钮，并观察仪器显示的测试数值是否正常。
第十条在测试过程中，应确保测试仪器的探头和线路与外界没有接触，避免干扰。
第十一条在测试过程中，如果测试仪器显示的数值超过了规定的范围，应立即停止测试，并切断测试仪器与被测设备的连接。
第十二条在测试结束后，应按下停止按钮，并将测试仪器上的电源关闭。
第十三条在测试完毕后，将探头从被测设备上拔出，并清洁探头。
第三章安全注意事项第十四条操作人员在操作过程中必须佩戴绝缘手套和鞋套，确保自身安全。
第十五条操作人员应对测试仪器的维护保养负责，定期进行清洁和校准，并做好相应记录。
第十六条操作人员不得擅自拆卸测试仪器的任何部件。
第十七条操作人员在测试过程中应注意电气安全，避免触电事故的发生。
第四章附则第十八条本操作规程的解释权归测试仪器的制造商所有。
第十九条如有疑问或特殊情况，操作人员应及时与相关人员进行沟通，并获得解决方案。
FS3012避雷器计数器测试仪
FS3012避雷器计数器测试仪
概述
避雷器是保证电力系统安全运行的重要设备之一。
避雷器动作计数器起着监测避雷器泄漏电流和记载雷击次数作用。
避雷器泄漏电流的大小直接反映避雷器性能的好坏，试验人员一般都将泄漏电流值当作避雷器是否正常工作的重要依据；另外，每当雷雨季节来临之前，工作人员都要测试计数器能否可靠动作。
华胜FS3012避雷器计数器测试仪正是满足现场这种需要的实用仪器。
主要用途与特点：
适用范围:用于避雷器的放电计数器动作情况检测。
操作简单,抗干扰力强，可对多种放电计数器进行检测
体积小重量轻。
主要技术参数
输出电压：0～1200V
输入电压：AC220V±10% 50±0.5Hz
输出电流：8/20μs,100A的冲击电流
电压表：0.5级
仪器重量：5kg。
AI-6100氧化锌避雷器泄漏电流分析仪技术参数
AI-6100氧化锌避雷器泄漏电流分析仪AI-6100用于氧化锌避雷器(MOA)泄漏电流的测量分析，主要目的是测量MOA的阻性电流，由此判断MOA受潮和老化程度。
AI-6100即可用于现场带电测量，也可用于试验室做出厂和验收试验。
AI-6100操作简单，测量数据丰富。
仪器还配有可充电电池、日历时钟、微型打印机，能存储100次测量数据并能将数据传送到计算机处理。
一、AI-6100系列分AI-6100和AI-6103两个产品：AI-6100同时具有两种功能：1、采用PT二次电压做参考（二次法）测量阻性电流。
这是目前精确度最好的方法。
国内使用最多的仪器大都采用这种原理。
2、采用电场强度信号做参考（感应板法）。
用一个安放在B相MOA底座的感应板提供母线电压的相位信息，以分解阻性电流。
带电测量时，这种方法的测量精度接近二次法，且操作安全、方便、快速。
AI-6103的新增功能和改进之处：1、谐波分析法（谐波法）。
仪器对MOA电流信号进行高达399次的谐波分析，可作为判断MOA性能的一个辅助方法。
2、6103液晶显示屏幕为半背光，阳光下显示更清晰。
可设置黑底/白字和白底/黑字两种显示方式。
3、相应的改动了显示菜单及操作，可设置简化/复杂两种菜单模式。
二、主要技术指标总泄漏电流测量范围：0~10mA有效值，50Hz / 60Hz总泄漏电流测量准确度：±(读数×5%+5uA)电流通道输入电阻：≤2Ω阻性电流测量准确度(不含相间干扰基波：±(读数×5%+5uA)谐波：±(读数×10%+10uA)参考电压输入范围：25V~250V有效值，50Hz / 60Hz参考电压测量准确度：±(读数×5%+0.5V)参考电压谐波测量准确度：±(读数×10%)参考电压通道输入电阻：≥300kΩ电场强度输入范围：30kV/m~300kV/m电场强度测量准确度：±（读数×10%）电场谐波测量准确度：±(读数×10%)内部电池工作时间：6小时连续充电电源：100V ~ 250V，50Hz / 60Hz充电时间：约6小时仪器体积：35cm(长)×28cm(宽)×18cm(高)仪器重量：5kg (不含电缆箱)三、主要特点1、一台仪器包含几种成熟的测量方法，精度高、功能强大。
泄漏电流测试仪的原理和操作 泄漏电流测试仪是如何工作的
泄漏电流测试仪的原理和操作泄漏电流测试仪是如何工作的泄漏电流测试仪，泄漏电流是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其四周介质或绝缘表面所形成的电流称为泄漏电流。
依照美国UL标准，泄漏电流是包括电容耦合电流在内的，能从家用电器可触及部分传导的电流。
泄漏电流包括两部分，一部分是通过绝缘电阻的传导电流I1；另一部分是通过分布电容的位移电流I2，后者容抗为Xc=1/2πfc与电源频率成反比，分布电容电流随频率上升而加添，所以泄漏电流随电源频率上升而加添。
例如：用可控硅供电，其谐波重量使泄漏电流增大。
若考核的是一个电路或一个系统的绝缘性能，则这个电流除了包括全部通过绝缘物质而流入大地（或电路外可导电部分）的电流外，还应包括通过电路或系统中的电容性器件（分布电容可视为电容性器件）而流入大地的电流。
较长布线会形成较大的分布容量，增大泄漏电流，这一点在不接地系统中应特别引起注意。
测量泄漏电流的原理测量与绝缘电阻基本相同，测量绝缘电阻实际上也是一种泄漏电流，只不过是以电阻形式表示出来的。
不过正规测量泄漏电流施加的是交流电压，因而，在泄漏电流的成分中包含了容性重量的电流。
在进行耐压测试时，为了保护试验设备和按规定的技术指标测试，也需要确定一个在不破坏被测设备（绝缘材料）的最高电场强度下允许流经被测设备（绝缘材料）最大电流值，这个电流通常也称为泄漏电流，但这个要领只是在上述特定场使下使用。
请注意区分。
泄漏电流实际上就是电气线路或设备在没有故障和施加电压的作用下，流经绝缘部分的电流。
因此，它是衡量电器绝缘性好坏的紧要标志之一，敢是产品安全性能的紧要指标。
将泄漏电流限制在一个很小值，这对提高产品安全性能具有紧要作用。
小功率电器（＜2KW）的泄漏电流可用自带隔离电源的泄漏电流测试仪来测量。
泄漏电流测试仪，用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流。
泄漏电流测试仪
电 话 ：８ ０ １—０ ８ ０ ８ ０ １９
Ｊｆ ： ｗｗｗ． ｇｉ ｎＬ ｏ ｆ ／ ， ／ ａ ｌ ｅ ｃ ｍ
ＳＴ５ ４ 省 略 了 患 者 泄 漏 电流 （ 就 是 ５１ 也
ｎ ｔ ｏ ｋ －Ｉ ６ ６ １ Ｏ ）的 测 量 功 最新版的操 作系统及开 发工具共 同组成 ｅｗ ｒ Ｂ ＥＣ ０ ０ 一 １ 能 。 与 ３ ５ ｆ 较 ，Ｓ ５ ０ ５４ 改 善 和 了 风 河 公 司 覆 盖 范 围十 分 广 泛 的 多 核 软 １６ Ｌ Ｔ５ ４ ／ ５ １ 提 高 的 规 格 有 ：接 口标 准 配置 了 Ｕｓ Ｂ， 件 阵 容 ， 其 中 包 含 了 针 对 多 核 硬 件 需
罗德与施瓦 茨中国有 限公司
ｗｗｗ．ｏｄ ｓｈ ｒ．ｏ ．．３ ｒｈ ｅ ｃｗａｚｅｍ ．． １
凌力尔特有 限公司／ ｉｅｒＴ ｃｎ ｌｇ ｏｐ ｒｔ ｎ Ｌｄ Ｌｎａ ｅｈ ｏ ｙ Ｃ ｒｏａｉ ｔ ．… ｗｗｗ．ｎ ａ．ｏ … ． … … Ｃ ｏ ｏ １ ｅｒｃｍ． ｉ ． １
１ 带 宽。凭借 双倍带 宽和一半 电容 ＧＨ ｚ
ｗｗｗ ． ｐ ｈｉ ａ ｃ ｍ … … ． １ ｅ ｃ ｎ ． ｏ ．７
美 国国家半导体
洛 阳隆 盛科技发展 公司／ｏ ｎＴｃ ｏ ｇ ｅ ｌ ｍｎ Ｃｍ ａｙ… ｗⅥｗ．ｏｅ —ｅｈ．ｏ ．． ．．ｃ Ｒｓ ｅｎｌ ｙＤｖｏ ｅｔ ｏｐｎ ｅ ｈ ｏ ｅｐ ｒ ｒｓｎ ｔｃ ｃｒ ．．． ３ ｎ
负 荷 的优 势 ，ＴＰ Ｐ系列 探 头 可 提 供 更 精
确 的信 号 捕 获 。作 为 Ｍ Ｓ ＤＰＯ５ ０ ． Ｏ／ ００ ￣ Ｍ Ｓ ＤＰＯ ０ ０ 系 列 示 波 器 的标 配 ， Ｏ／ ４０ Ｂ
第７届中国 电子展 ７
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷击计数器泄露电流测试仪
一、功能特点
1、使用前请先充电，为确保充电效果和延长电池使用寿命，需使用专配的充电器。
空电池到充满约需3-4小时，充电器上红灯亮表示正在充电。
2、根据计数器安装高度，适当拉出伸缩放电杆。
3、专配的接地线，一端插头插入校验器尾部插孔，另一端夹子接大地。
4、按下红色按钮，接通高压约1秒钟，指示灯亮起（微闪），即可轻轻点击计数器与避雷器的连接端进行测试。
5、每次点击后，放电杆端头应离开计数器。
若需重复测试，不要松开按钮，待1-2秒指示灯又闪烁时，即可再次点击测试。
6、连续测试会导致校验仪发热，请注意适当间隙时间。
以减少故障，延长电池寿命。
7、校验器输出分高、中、低三档，可通过头部的拨动开关进行调节，以适应测试不同类型或厂牌的计数器。
8、如按下按钮3秒钟以上指示灯仍未闪亮，则表示需要对电池进行充电。
9、校验器请勿随意拆卸。
二、使用说明
1、使用前请先充电，为确保充电效果和延长电池使用寿命，需使用专配的充电器。
空电池到充满约需3-4小时，充电器上红灯亮表示正在充电：绿灯亮表示充电完毕。
2、根据计数器安装高度，适当拉出伸缩放电杆。
3、专配的接地线，一端插头插入校验器尾部插孔，另一端夹子接大地。
4、按下红色按钮，接通高压约1秒钟，指示灯亮起（微闪），即可轻轻点击计数器与避雷器的连接端进行测试。
5、每次点击后，放电杆端头应离开计数器。
若需重复测试，不要松开按钮，待1-2秒指示
灯又闪烁时，即可再次点击测试。
6、连续测试会导致校验仪发热，请注意适当间隙时间。
以减少故障，延长电池寿命。
7、校验器输出分高、中、低三档，可通过头部的拨动开关进行调节，以适应测试不同类型或厂牌的计数器。
8、如按下按钮3秒钟以上指示灯仍未闪亮，则表示需要对电池进行充电。
9、校验器请勿随意拆卸。
如电池组容量明显下降或充电效率过低，则需更换。
三、技术参数
☆输入电压：220±10%，50±0.5Hz
☆输出电流：8/20μs、100A的冲击电流
☆输出电压：0～1200V
☆仪器重量：5kg
四、产品别称
避雷器放电计数器测试仪，避雷器动作计数器测试仪。
