中专升本考试电工基础模拟卷
专升本电工试题及答案
专升本电工试题及答案一、单选题（每题2分，共10分）1. 电流通过导体时，导体两端的电压与电流的比值称为：A. 电阻B. 电导C. 电势D. 电动势答案：A2. 在交流电路中，电流和电压的相位关系是：A. 同相B. 反相C. 正交D. 无固定关系答案：D3. 电容器的单位是：A. 法拉B. 欧姆C. 伏特D. 安培答案：A4. 变压器的工作原理是基于：A. 电磁感应B. 静电感应C. 磁通量变化D. 电流的热效应答案：A5. 以下哪种材料不适合用作绝缘体？A. 橡胶B. 玻璃C. 铁D. 陶瓷答案：C二、填空题（每题2分，共10分）1. 欧姆定律的数学表达式为：__________。
答案：V = IR2. 电流的国际单位是__________。
答案：安培3. 电感器的单位是__________。
答案：亨利4. 交流电的频率是指__________。
答案：每秒电流方向变化的次数5. 电能的国际单位是__________。
答案：焦耳三、简答题（每题5分，共20分）1. 请简述三相交流电的特点。
答案：三相交流电由三个相位差为120度的交流电组成，具有稳定的电压和电流，适用于大功率的工业设备。
2. 什么是电磁感应？答案：电磁感应是指当导体在磁场中移动或磁场发生变化时，导体中会产生电动势的现象。
3. 为什么说电容器可以储存电能？答案：电容器在充电过程中，电荷在电容器的两个极板上积累，形成电场，储存了电能。
4. 交流电和直流电的主要区别是什么？答案：交流电的电流和电压随时间周期性变化，而直流电的电流和电压保持恒定。
四、计算题（每题10分，共20分）1. 已知一个电阻为10欧姆，通过它的电流为2安培，求电阻两端的电压。
答案：电压 V = 电流I × 电阻R = 2A × 10Ω = 20V2. 一个电容器的电容为0.01法拉，两端电压为200伏特，求储存的电能。
答案：电能W = 0.5 × 电容C × 电压 V² = 0.5 × 0.01F × (200V)² = 200J。
专升本电气测试题及答案
专升本电气测试题及答案一、单项选择题（每题2分，共20分）1. 电流的单位是（）。
A. 牛顿B. 伏特C. 安培D. 瓦特答案：C2. 以下哪个不是电路的三种基本元件？（）。
A. 电阻B. 电容C. 电感D. 电池答案：D3. 在交流电路中，电流与电压的相位差为90度的元件是（）。
A. 电阻B. 电容C. 电感D. 二极管答案：B4. 电路中电流的参考方向与实际方向相反时，电流的值为（）。
A. 正B. 负C. 零D. 无法确定答案：B5. 欧姆定律表明，电压与电流之间的关系是（）。
A. 电压与电流成正比B. 电压与电流成反比C. 电压与电流无关D. 电压与电流的乘积为常数答案：A6. 以下哪个公式表示的是功率？（）。
A. P = IVB. P = V^2/RC. P = I^2RD. P = V/I答案：A7. 电流的单位换算中，1安培等于多少毫安？（）。
A. 10B. 100C. 1000D. 10000答案：C8. 以下哪个选项不是电磁波的特性？（）。
A. 传播速度B. 波长C. 频率D. 质量答案：D9. 电磁感应定律是由哪位科学家提出的？（）。
A. 牛顿B. 法拉第C. 欧姆D. 安培答案：B10. 在电路中，电压源与电流源不能（）。
A. 并联B. 串联C. 单独使用D. 同时使用答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是电路的基本定律？（）。
A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 牛顿定律答案：A, B, C2. 以下哪些元件可以储存能量？（）。
A. 电阻B. 电容C. 电感D. 二极管答案：B, C3. 以下哪些是直流电路的特点？（）。
A. 电流方向不变B. 电流方向周期性变化C. 电压大小不变D. 电压大小周期性变化答案：A, C4. 在电路分析中，以下哪些方法可以用于求解电路？（）。
A. 节点分析法B. 回路分析法C. 叠加定理D. 戴维南定理答案：A, B, C, D5. 以下哪些是电磁波的应用？（）。
电工初级模拟练习题(含参考答案)
电工初级模拟练习题（含参考答案）一、单选题（共81题，每题1分，共81分）1.在大修后,若将摇臂升降电动机的三相电源相序反接了,则使上升和下降颠倒,采取办法可以解决。
A、转子电源线重B、电动机重装C、换三相电源中任意两线D、电枢电压反向正确答案：D2.绘制电气原理图时,通常把主线路和辅助线路分开,主线路用画在辅助线路的左侧或上部,辅助线路用细实线画在主线路的右侧或下部。
A、细实线B、点画线C、虚线D、粗实线正确答案：D3.用直流发电机控制直流电动机电枢电压所构成的直流发电机-直流电动机系统，简称为。
A、G-M系统B、AG-M系统C、AG-G系统D、CXC-M系统正确答案：A4.带传动采用张紧轮的目的是。
A、改变带的运动方向B、减轻带的弹性滑动C、提高带的寿命D、调节带的初拉力正确答案：D5.直流发电机—电动机调速系统中，直流发电机的转速由提供。
A、直流电动机B、交流电动机C、电枢电压D、励磁发电机正确答案：B6.电压并联负反馈可以。
A、减小输入电阻与输出电阻B、提高输入电阻和输出电阻C、提高输入电阻，减小输出电阻D、减小输入电阻，提高输出电阻正确答案：A7.同步补偿电机应工作在。
A、欠励状态B、过励状态C、空载过励状态D、正励状态正确答案：C8.兆欧表的测量机构采用。
A、磁电系电流B、电磁系电流表C、感应系仪表D、磁电系比率表正确答案：D9.接地线采用绝缘铜线的最小面积为。
A、4 mm2B、2.5 mm2C、1mm2D、1.5 mm2正确答案：D10.用三角函数可以表示正弦交流电的变化规律。
A、最大值B、有效值C、平均值D、瞬时值正确答案：D11.若晶体管静态工作点在交流负载线上位置定得太高,会造成输出信号的。
A、截止失真B、线性失真C、饱和失真D、交越失真正确答案：C12.闭环控制系统是建立在基础上，按偏差进行控制的。
A、反馈B、负反馈C、正负反馈D、正反馈正确答案：B13.正弦量中用相量形式表示在计算时要求。
专升本电工基础练习题
专升本电工基础练习题一、选择题1. 电能的单位是：A. 焦耳（J）B. 瓦特（W）C. 伏特（V）D. 安培（A）答案：A2. 欧姆定律的公式是：A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：B3. 电流的单位是：A. 焦耳（J）B. 瓦特（W）C. 伏特（V）D. 安培（A）答案：D4. 电容器的单位是：A. 欧姆（Ω）B. 法拉（F）C. 亨利（H）D. 伏特（V）答案：B5. 交流电的频率单位是：A. 赫兹（Hz）B. 伏特（V）C. 安培（A）D. 欧姆（Ω）答案：A二、填空题6. 电阻的单位是______，符号为Ω。
答案：欧姆7. 电流通过导体时产生的热量与电流的平方、电阻和时间成正比，这个关系可以用公式______表示。
答案：Q = I^2 * R * t8. 电感器的单位是______，符号为H。
答案：亨利9. 三相交流电的相位差是______。
答案：120度10. 功率因数是______与视在功率的比值。
答案：有功功率三、简答题11. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律指出，在一个闭合电路中，沿着闭合路径的电压之和等于零。
12. 什么是三相交流电？答案：三相交流电是由三个频率相同、幅值相等、相位差120度的正弦波电压或电流组成的电力系统。
13. 什么是功率因数？它对电力系统有什么影响？答案：功率因数是实际功率与视在功率的比值，它表示电力系统的有效功率利用程度。
功率因数低会导致线路损耗增加，效率降低。
四、计算题14. 一个电阻为100Ω的电路中，通过电流为2A，求该电路的电压。
答案：根据欧姆定律 V = I * R，电压V = 2A * 100Ω = 200V。
15. 如果一个电容器的电容为0.01F，电压为10V，求电容器中储存的电能。
答案：电容器储存的电能 Q = 0.5 * C * V^2，Q = 0.5 * 0.01F * (10V)^2 = 0.5J。

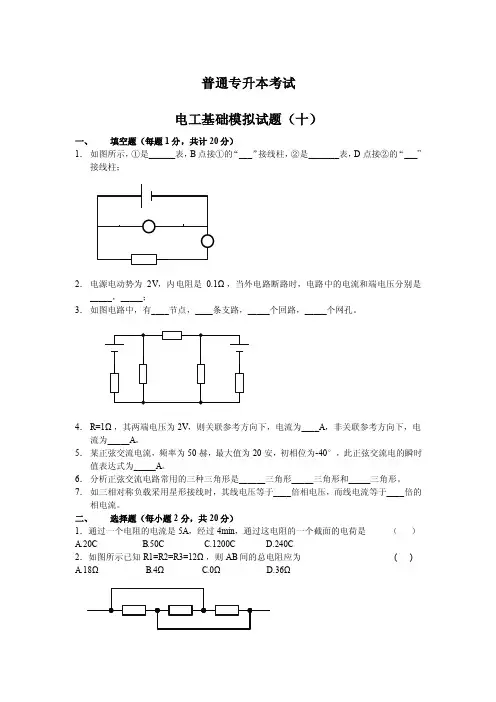

电工基础专升本模拟试题10
普通专升本考试电工基础模拟试题（十）一、填空题（每题1分，共计20分）1．如图所示，①是______表，B点接①的“___”接线柱，②是_______表，D点接②的“___”接线柱；2．电源电动势为2V，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别是_____，_____；3．如图电路中，有____节点，____条支路，_____个回路，_____个网孔。
4．R=1Ω，其两端电压为2V，则关联参考方向下，电流为____A，非关联参考方向下，电流为_____A。
5．某正弦交流电流，频率为50赫，最大值为20安，初相位为-40°，此正弦交流电的瞬时值表达式为_____A。
6．分析正弦交流电路常用的三种三角形是______三角形_____三角形和_____三角形。
7．如三相对称负载采用星形接线时，其线电压等于____倍相电压，而线电流等于____倍的相电流。
二、选择题（每小题2分，共20分）1．通过一个电阻的电流是5A，经过4min，通过这电阻的一个截面的电荷是（）A.20C B.50C C.1200C D.240C2．如图所示已知R1=R2=R3=12Ω，则AB间的总电阻应为( ) A.18Ω B.4Ω C.0Ω D.36Ω3．如图，R为变阻器，电源电动势为E，内电阻为r，何时电源的输出功率最大（）A.R=r B.R最大C.R最小D.无法判断4．如图，则该节点的基尔霍夫电流方程正确的是（）A.I1+I4=I2+I3+I5 B.I1+I2+I4=I3+I5 C.I2+I3+I4=I1+I5 D.I1+I2+I3+I4+I5=05．如图，设C点位参考点，已知V a=-6V，Vb=-2V，Vd=-3V，V e=-4V，则Ubd的值为（）A.-5VB.-1VC.1VD.-8V6．图示电路电流i s等于（）A.1.5A B.-1.5A C.3A D.-3A7．图示电路中电流I等于（）A.2A B.-2A C.3A D.-3A8．图示电路中电压U等于( ) A.2V B.-2V C.6V D.-6V9．我国使用的工频交流电频率为（）A. 45HzB.50HzC.60HzD.100Hz10.图示电路中开关闭合后电容的稳态电压u c（∞）等于（）A.-2VB.2VC.-5VD.8V三、计算题（10分+8分+15分+15分，共48分）1.如图所示,电源电动势E=30V，内阻不计，外电路电阻R1=240Ω,R2=R5=600Ω,R3=R4R200Ω,求通过R1、R2、R3的电流分别多大？2．把一个量程为500μA，内阻为289.5Ω的电流表改装成量程为100mA的电流表，应怎样改装？分流电阻应为多大？3．电路如图所示，用网孔分析法求电流I。
电工基础专升本模拟试题3
普通专升本考试 电工基础模拟试题（三）一、填空题（每空1分，共15分）1． 有一实际电压源U s =10V ，r=2Ω,将其转化为实际电流源时S I = A ，r= Ω。
2． 电阻1R ,2R 相串联，a ，b 两端外加电压U,电路如下图所示，试写出个电阻上的分压公式。
1U = U, 2U = U题3图题4图3.电阻相1R ,2R 并联，a ，b 两端外加电压U ，总电流为I ，电路如下图所示，试写出各电阻上的分流公式，1I = I, 2I = I 。
4.一只标有额定电压20V 、额定功率1W 的灯泡。
现接在10V 的电源下使用，则其阻值为5.负载的功率因数低，给整个电路带来的不利因素表现为：一是电源设备 ；二是输电线路上的 。
6.三相四线制供电线路可以提供两种电压，火线与零线之间的电压叫做 ，火线与火线之间的电压叫做7.正弦量的三要素是角频率、 和 。
二、选择题（每小题2分，共24分）1.一根粗细均匀的电阻丝，阻值为25Ω，将其等分成五段然后并联使用，则其等效电阻是（ ）。
A ．1/25ΩB.1/5ΩC.1ΩD.5Ω2.在RLC 串联电路中，当电源电压大小不变而频率从其谐振频率逐渐减小到零时，电路中的电流值将（ ）。
A ．从某一最大值渐变到零点几B.由某一最小值渐变到无穷大C ．保持某一定值不变D.无法判断3.两个同频率正弦交流电流1i ，2i 的有效值各为40A 和30A 。
当1i +2i 的有效值为10A 时，1i与2i 的相位差是（ ）。
A ．00B. 0180C. 090D. 02704.纯电阻交流电路，电路的功率因数cos ϕ为（ ）。
A ．1B.0C.100D. 0905.对于具有b 条支路，n 个结点的连通电路来说可以列出线性无关的KVL 方程的最大数目（ ）。
A ．b-1B.n-1C.b-n+1D. b-n-16.在感性的正弦交流电路中，下列方法可提高电路的功率因数（ ）。
电路基础模拟考试题含参考答案
电路基础模拟考试题含参考答案一、单选题（共60题，每题1分，共60分）1、不允许把()以上的照明灯作为机床的局部照明中。
A、36VB、40VC、50VD、以上皆正确正确答案：A2、三极管各管脚的电流分配关系是()。
A、Ie=Ib+IcB、Ib=Ie+IcC、Ic=Ib+IeD、以上皆正确正确答案：A3、低电压单相触电、两相触电会造成()。
A、电击B、电伤C、无法确定D、以上皆正确正确答案：C4、周期和频率之间有()关系。
A、倒数B、乘数C、被除数D、以上皆正确正确答案：A5、通常()是一种严重事故,应尽力预防。
A、开路B、闭路C、回路D、短路正确答案：D6、“”的灯泡接入的电路中,通过灯丝的实际电流是()。
A、2;B、0.25。
C、0.5;D、1;正确答案：B7、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的()代数和。
A、电量(电荷)B、电流强度C、功率D、电流正确答案：A8、一只电阻阻值为4Ω,另一只为8Ω,把两电阻串联起来,其电阻值为()。
A、4ΩB、12ΩC、9ΩD、以上皆正确正确答案：B9、要在220V交流电电路中接入一个电容器,其工作电压应取()。
A、220VB、25OVC、400VD、1000V正确答案：C10、单相桥式全波整流电路,使用个二极管()。
A、2B、6C、4D、以上皆正确正确答案：C11、万用表不能直接用来测量()。
A、电阻B、电流C、电功率D、电压正确答案：C12、周期T和频率f三者之间的关系正确的为()。
A、T=fB、T与f无关C、T=1/f正确答案：C13、交流电变化得越快,说明交流电的周期()。
A、无法判断B、越大C、越小正确答案：C14、相量只能表示交流电的有有效值(或最大值)和()。
A、初相位B、相位C、频率正确答案：A15、为了保证连接导线的机械高度,导线的截面积最小不低于()平方毫米。
A、1.0B、0.5C、2.0D、0.1正确答案：B16、并联电阻的等效电阻,它的倒数等于各支路电阻倒数()。
电子电工技术基础专升本练习题
电子电工技术基础专升本练习题一、单项选择题（每题2分，共20分）1. 电路中，电流I与电压V之间的关系是（）。
A. I = V/RB. I = V * RC. I = V^2/RD. I = R^2/V2. 电阻R=10Ω，电压U=20V，通过电阻的电流I为（）。
A. 1AB. 2AC. 5AD. 10A3. 在纯电阻电路中，功率P与电流I和电压V的关系是（）。
A. P = IVB. P = I^2RC. P = V^2/RD. P = IV^24. 电容器C=10μF，电压U=50V，电容器中储存的电荷Q为（）。
A. 0.5CB. 5CC. 0.5mCD. 5mC5. 电感L=10mH，电流变化率di/dt=1A/s，电感两端的电压U_L为（）。
A. 1VB. 10VC. 100VD. 1000V6. 交流电路中，纯电阻负载的功率因数为（）。
A. 0B. 0.5C. 1D. -17. 正弦交流电的最大值与有效值之间的关系是（）。
A. U_max = U_rmsB. U_max = 2U_rmsC. U_max = U_rms/2D. U_max = U_rms * π8. 三相电路中，星形接法的线电压与相电压的关系是（）。
A. U_line = U_phaseB. U_line = √3 * U_phaseC. U_line = U_phase / √3D. U_line = 2 * U_phase9. 变压器的变压比等于（）。
A. 原边匝数与副边匝数之比B. 原边匝数与副边匝数之和C. 原边匝数与副边匝数之差D. 副边匝数与原边匝数之比10. 整流电路中，全波整流器的输出电压波形是（）。
A. 单向脉动直流B. 单向平滑直流C. 双向脉动直流D. 双向平滑直流二、填空题（每空1分，共20分）1. 欧姆定律表明，电阻两端的电压与通过电阻的电流成正比，比例系数为电阻的______。
2. 电容器的单位是法拉（F），1F等于______μF。
电工基础专升本模拟试题8
普通专升本考试电工基础模拟试题（八）一、填空题（每空1分，共计30分）1.图示电路中：U ab=50V，则E=______。
2.图示电路等效电阻R an=________。
3.将下图所示电压源变换成电流源时，I S=_____，r=______。
4.如图所示电路，当负载R L=____，R L上获得的最大功率P max=_________。
5.如图所示，为一电源的V-A特性曲线，则此电源的内阻r=______-。
6.正弦交流电的三要素为最大值，_______，_________。
7.有正弦电压u=U m sin(ωt+75°)和正弦电流，i=I m cos ωt ，则：电压_____电流 （填超前或滞后）_______角度（填相位差）。
8.已知正弦电压是u=110sin(ωt+45°)，其电压有效值是__________。
9.线性动态电路的全响应可以分解为强制分量与固有分量之和或稳态响应与_______之和。
10.有一电容电路如图示，其两端电压u=100sin(314t+60°)V ，电流°)A ，求电容C=_______。
11.如图示：已知I 1=10mA,I 2= -5mA ，则I 3=____，I 4=_______，I 5=______。
12.如图所示，电流ωt+90°)，则电阻R 的有功功率：P=_______。
13.已知三个阻抗串联：Z 1=(3+j4)Ω，Z 2=545j eΩ，Z 3=（2+j1）Ω，电路等效阻抗Z=_______。
14.电路在稳态时，电感对直流电源相当于________，电容对直流电源相当于_______。
15.在下图所示电路中，当开关S 闭合时A 点电位V A =_______V ，当开关S 断开时A 点的电位V A =_______V 。
16.在三相四线制电路中，线电压是相电压的____倍，而线电压_____对应的相电压_____度。
电工基础专升本模拟试题7
普通专升本考试电工基础模拟试题(七) 一、选择题（每小题2分，共计30分）1.图示电路中电流i s等于（）A.1.5AB.-1.5AC.3AD.-3A2.图示电路中电流I等于（）A.2AB.-2AC.3AD.-3A3.电路如图所示,U ab应为（）A.0VB.-16VC.8VD.4V4.图示直流电路中电压U等于（)A.12VB.-12VC.10VD.-10V5.图示电路中电压U等于（）A.2VB.-2VC.6VD.-6V6.图示电路中负载电阻R L获得的最大功（）A.2WB.4WC.8WD.16W7.电路如图所示，若R、U S、I S均大于零，电路的（）A.电阻吸收功率，电压源与电流供出功率B.电阻与电流源吸收功率，电压源供处功率C.电阻与电压源吸收功率，电流源供出功率D.电阻吸收功率，共处功率无法测定8.图示单口网络的等效电路R等于（）A.2ΩB.3ΩC4ΩD6Ω9.图示电路中开关闭合后电容的稳态电压U C（）A-2VB2VC-5VD8V10.图示电路的开关闭合的时间常数等于（）A.0.5SB1SC2SD4S11.图示正弦电流电路中电流i(t)等于（）A2cos(2t+53.1)AB2cos(2t-53.1)AC2cos(2t+36.9）AD2cos(2t-36.9)A12.图示正线电流电路中电流i R(t)的有效值等于（）A5AB10AC5√2AD10√2A13.图示电路中电阻R吸收的平均功率P等于（）A16WB8WC4WD2W14.图示正弦电流电路中电压U(t)超前电流i s(t)的角度等于（）A-26.6。
B-45。
C26.6。
D53.1.15图示正弦电流电路中，已知电流有效值I R=3A，I L=1A。
求I C=等于（）A1AB2AC3AD5A二、填空题（共19个空，每空1分，共19分）1.电路如图所示，电流分别为I1=_A,I2=_A,I3=_A,I4=_A2图示RL电路中，u=(10+20sinwt)V,已知R=wl=5Ω,则P=_W3.电路如图所示，按所标参考方向，此处U、I分别为___V、___V4图示正弦电路中，开路电压U OC=___，戴维南等效阻抗Z ab=___Ω5.当负载接于图示二端电路a、b端时，负载可能获得的最大功率为___W，此时，负载电阻为___Ω6画出u(t)=【£（t）-£（t-4）】V的波形___7.电路如图所示，为使负载R L获得最大功率，开关S应放位置___此时负载所得功率为___W8已知图示无源二端口网络N 的端口电压u=80cos(wt-45.)V,则电流i=I m cos(wt+15)A,平均功率P=200W,则该二段网络的阻抗z=___9.图示正弦交流电路中，电源供出的有功功率P=___10.图示对称三厢星形连接电路中，若z=110<-30Ω,线电流I A =2<30A ，则线电压U AC =___VZZZ I A11.电路如图所示，已知I 0=1A ，则U AB 应为___I S 应为___三．计算题（前4小题9×4=36分，5 题15分，共51分）1.用网孔分析法分析下图所示电路。
电工基础专升本模拟试题9
普通专升本考试电工基础模拟试题（九）一、单项选择题（每题2分，共计20分）1.图1所示电路，电流I=（）A.2AB.-1AC.-2AD.1A2.如图2所示电路，已知U=2V，则电阻R等于（）A.2ΩB.4ΩC.6ΩD.8Ω3.图3所示电路，已知有效值I=10A，I L=6A,则I R=（）A.16AB.12AC.8AD.4A4.图4所示电路，t<0时已处于稳态；t=0时开关S闭合，则u L(0+)=( )A.-6VB.6VC.3VD.0V5.某一位置电路原件，下列条件可以确定其为电源的是（）A.元件上的U和I实际方向相反B.元件上的U和I实际方向相同C.当元件上的U和I为关联参考方向时，P>0D.当元件上的U和I为非关联参考方向时，P<06.在电源内部，电动势的正方向是（）A.从负极指向正极B.从正极指向负极C.没有方向D.不能确定7.图5所示正弦稳态电路，已知u(t)=10cos(t+15°)V，i(t)=2sin(t+45°)A则电路N吸收的平均功率P等于（）A.10W W D.5W8.两个电阻，当他们并联时的功率比为16:9，若将它们串联，则两个电阻上的功率比将是（）A.4:3B.9:16C.3:4D.16:99.220V、100W和20V、60W的两个灯泡，则（）A.100W的电阻大B.60W的工作电流大C.100W的电阻小，而工作电流大 C.60W的电阻大，而工作电流也大10.将标有100W、220V和60W、220V的两个灯泡串联后计入电压为380V的电源上，则（）A.100W的灯较亮；B.60W的灯较亮C.不一定二、填空题（每空1分，共10分）1．一容性阻抗Z，已知其上电压和电流的有效值U=120V，I=10A，该阻抗消耗的功率P=600W，则该阻抗Z=______Ω2．图6所示电路，ab端的等效电阻R=_____Ω1．图7所示电路，设节点a、b、c的电位分别为U a、U b、U c，该节点c的节点电位方程为________________。
电力电工基础模拟考试题(附答案)
电力电工基础模拟考试题（附答案）一、单选题（共66题，每题1分，共66分）1.在1V的电压下，1A电流所产生的电功率为（）W。
A、1B、2C、0.5D、4正确答案：A2.在正弦交流电压的波形图坐标系中，横坐标若表示时间，则纵坐标表示电压（）。
A、瞬时值B、有效值C、最大值D、平均值正确答案：A3.功率因数是指电路中的（）和视在功率的比值。
A、视在功率B、有功功率C、瞬时功率D、无功功率正确答案：B4.下列设备中，其中（）必是电源。
A、电炉B、电视机C、发电机D、蓄电池正确答案：C5.阻抗的单位是（）。
A、法拉B、亨利C、欧姆D、瓦特正确答案：C6.如果电流的大小和方向都不随时间变化，这样的电流叫做（）。
A、直流电流B、交流电C、交流电流D、脉动电流正确答案：A7.三相对称的额定工作电压为380V，有我国供电系统供电，该三相负载应接成（）。
A、两种接法都行B、两种接法都不行C、星形接法D、三角形接法正确答案：C8.（）是反应磁场中某点强弱的物理量。
A、磁通B、磁感应强度C、磁导率D、磁场强度正确答案：B9.纯电阻电路的功率因数为（）。
A、大于1B、1C、小于1正确答案：B10.交流电的周期越长，说明交流电（）。
A、变化越快B、无法判断C、变化越慢D、不变正确答案：C11.三相对称负载作三角形联接时，相电流是10A，线电流最接近的值是（）。
A、14AB、17AC、7AD、20A正确答案：B12.磁场断面内，每一单位面积上磁力线的数目称为（），以B表示。
A、磁感应强度B、磁通C、磁场强度D、磁导率正确答案：A13.理想电流源的特点是（）。
A、内阻为无穷大B、内阻随负载变化C、内阻为1D、内阻是随机的正确答案：A14.在高压线接触的地面附近，产生了环形的电场，人踩到不同两点电压时引起的触电称为（）。
A、两相触电B、高压跨步触电C、接触触电D、单相触电正确答案：B15.基尔霍夫电压定律：在集总参数电路中，任一时刻，沿任一回路，所有支路电压的代数和恒（）零。
电工基础专升本模拟试题11
普通专升本考试电工基础模拟试题（十一）一、单项选择题（本大题共10小题，每小题2分，共20分）1、已知空间有a、b两点，电压U ab=10V，a点点位为V a=4V，则b点点位V b为（）A、6VB、-6VC、14VD、0V2、两只阻值相同的电阻并联后，其等效电阻是（）A、原阻值的14B、原阻值的12C、原阻值的2倍D、原阻值的4倍3、某一未知电路元件，下列不能确定其负载的是( )A、元件上的U和I实际方向相反B、元件上的U和I实际方向相同C、当元件上的U和I为关联参考方向时，P>0D、当元件上的U和I为非关联参考方向时，P<04、下图所示电路中电流I等于（）A、12AB、6AC、4AD、2A5、三相电中，A、B、C三相的相位差是（）A、60°B、90°C、120°D、150°6、变压器的变压比，下列说法中正确的是（）A、与原、副边线圈匝数的比值成正比，也与原、副边的电流成正比。
B、与原、副边线圈匝数的比值成反比，也与原、副边的电流成反比。
C、与原、副边线圈匝数的比值成正比而与原、副边的电流成反比。
D、与原、副边线圈匝数的比值成反比而与原、副边的电流成正比。
7、下列选项哪个不是决定三相异步电动机转速的因素？（）A、电源频率B、极对数C、转差率D、磁动势8、时间继电器的文字符号是A、KTB、KMC、SQD、VD9、纯电感电路中的无功功率用来反映电路中A、纯电感不消耗电能的情况B、消耗功率的多少C、能量交换的规模D、无用功的多少10、额定电压为220V的灯泡接在110V电源上灯泡的功率是原来的（）A、2B、4C、12D、14二、填空题（本大题共15空，每空2分，共30分）11、对于具有n个结点b个支路的电路，可列出个独立KCL方程，可列出个独立KVL方程。
12、并联一个合适的电容可以提高感性负载电路的功率因数。
并联电容后，电路的有功功率不变，感性负载的电流，电路的总电流。
电路基础模拟习题及答案
电路基础模拟习题及答案一、单选题（共81题，每题1分，共81分）1.在三相四线制中,相线与中性线之间的电压称为()。
A、线电压B、相电压C、即是相电压也是线电压D、以上皆正确正确答案：B2.电路保险器都是如何连接在电路中()。
A、并联B、串联C、单独设置D、以上皆正确正确答案：A3.1安培等于()微安。
A、106B、103C、109D、102正确答案：A4.安全保护措施,有保护接地、漏电保护器和()等。
A、保护接零B、减少电流C、减少电压D、以上皆正确正确答案：A5.在三相桥式全波整流电路中,每个二极管在一个周期内的导通时间为()。
A、半个周期B、三分之一个周期C、一个周期D、以上皆正确正确答案：B6.“”的灯泡接入的电路中,通过灯丝的实际电流是()。
A、2;B、0.5;C、0.25。
D、1;正确答案：C7.当三相平衡负载接成星型时的说法完全正确的是()。
A、U1=UP;I1=IPB、U1=UP;U1=UPC、U1=UP;I1=IPD、U1=UP;I1=IP正确答案：A8.阻值不随外加电压或电流的大小而改变的电阻叫()。
A、非线性电阻B、固定电阻C、线性电阻D、可变电阻正确答案：C9.理想电流源向外电路提供的()是一常数。
A、电压B、电阻C、电流D、功率正确答案：C10.单相桥式全波整流电路,使用个二极管()。
A、2B、6C、4D、以上皆正确正确答案：C11.下列关于正弦交流电峰值定义完全正确的是()。
A、表示一个交流电压或交流电流的正负最大值B、能产生同样电能的一个直流值。
C、正峰值与负峰值之间的总的电压值或电流值,D、任意时刻正弦交流电的电压值或电流值。
正确答案：A12.导电能力介于导体与绝缘体之间的物质称为()。
A、导体B、绝缘体C、半导体D、以上皆正确正确答案：C13.要在220V交流电电路中接入一个电容器,其工作电压应取()。
A、25OVB、1000VC、400VD、220V正确答案：C14.直流电动机的运动方向按什么定则判断定()。
电工考试模拟100题电工基础考试题及答案
本套试卷为电工精选题库，总共500道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（选择题300道，多选题100道，判断题100道）一、单选题(共计300题,每题1分)1.某正弦交流电压的初相角φ二π/6，在t=0时，其瞬时值将( )。
A.大于零B.小于零C.等于零D.最大值答案:B2. 电流互感器二次绕组铁芯和外壳都必须( )，以防止一.二次线圈绝缘击穿时，一次侧的高压窜入二次侧，危及人生和设备的安全。
A.可靠接地B.不接地C.分开接地答案:A3. 变压器和高压开关柜，防止雷电侵入产生破坏的主要措施是( )。
A.安装避雷器B.安装避雷线C.安装避雷网答案:A4. 应用戴维南定理分析含源二端网络的目的是( )。
A.求电压B.求电流C.求电动势D.用等效电源代替二端网络答案:D5. 金属梯子不适于以下什么工作场所?( )A.有触电机会的工作场所B.坑穴或密闭场所C.高空作业答案:A6. 提高电网功率因数是为了( )。
A.增大有功功率B.减少有功功率C.增大无功电能消耗D.减少无功电能消耗答案:D7. 作业人员对《电业安全作业规程》{电力线路部分}应( )年考试一次。
A.1B.2C. 3答案:A8. 某一单相供电线路，通过计算和电压损失效验，要求导线截面不应小于3mm2，因此应选用( )mm2的导线A. 3B. 4C. 5D. 6答案:B9. 从制造角度考虑，低压电器是指在交流50HZ.额定电压( )V或直流额定电压1500V 及以下电气设备。
A.800B.400C.1000答案:C10. 在( )系统中，变压器中性点一般不装设防雷保护。
A.中性点不接地B.中性点接地C.接零保护答案:A11. 下列( )标明时刻继电器。
A.KB.KSC.KT答案:C12. 易燃易爆场所常用( )作电线管。
A.钢管B.木板槽C.陶瓷D.PVC管答案:A13. 对使用中的绝缘手套定期做耐压试验，应每( )试验一次。
模拟电子技术基础试卷及其参考答案.
模拟电子技术基础试卷及其参考答案.模拟电子技术基础试卷及参考答案试卷一专升本试卷及其参考答案试卷一（总分150分）（成人高等学校专升本招生全国统一考试电子技术基础试卷之一）一、选择题（本大题10个小题，每小题4分，共40分。
在每小题给出的四个选项中，只有一项是符合题目要求的，把所选项前的字母填在题后的括号内。
）1. 用万用表的R ×100档测得某二极管的正向电阻阻值为500Ω，若改用R ×1k 档，测量同一二极管，则其正向电阻值（）a. 增加b. 不变c. 减小d. 不能确定 2. 某三极管各电极对地电位如图2所示，由此可判断该三极管（）a. 处于放大区域b. 处于饱和区域c. 处于截止区域d. 已损坏图23. 某放大电路在负载开路时的输出电压为6V ，当接入2k Ω负载后，其输出电压降为4V ，这表明该放大电路的输出电阻为（）a. 10k Ωb. 2k Ωc. 1k Ωd. 0.5k Ω 4. 某放大电路图4所示.设V CC >>V BE,L CEO ≈0，则在静态时该三极管处于（） a.放大区 b.饱和区 c.截止区 d.区域不定图45. 图5所示电路工作在线性放大状态，设L R '=R D //R L ,则电路的电压增益为（）a.Lm R g ' b.s m Lm 1R g R g +'-C.L m R g '- d.m L /g R '-图56. 图5中电路的输入电阻R i 为（）a. R g +(R g1//R g2)b. R g //(R g1+R g2)c. R g //R g1//R g2d.[R g +(R g1//R g2)]//(1+g m )R S7. 直流负反馈是指（） a. 存在于RC 耦合电路中的负反馈 b. 放大直流信号时才有的负反馈 c. 直流通路中的负反馈 d. 只存在于直接耦合电路中的负反馈8. 负反馈所能抑制的干扰和噪声是（） a. 输入信号所包含的干扰和噪声 b. 反馈环内的干扰和噪声 c. 反馈环外的干扰和噪声d. 输出信号中的干扰和噪声9. 在图9所示电路中，A 为理想运放，则电路的输出电压约为（）a. －2.5V b. －5V c. －6.5V d. －7.5V图910. 在图10所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid 为（）a. 10mVb. 20mVc. 70mVd. 140mV图10二、填空题（本大题共7个小题，18个空，每空2分，共36分。
电工基础专升本模拟试题1
普通专升本考试 电工基础模拟试题（一）一、 填空题（每空1分，共10分）1、电路电流I 的参考方向由a →b ，若电压与电流非关联参考方向，则电压的参考方向为 。
已经I=3A ，U=-5V ，则功率P= 。
是吸收还是产生功率 。
2、一个理想电流源串联5Ω电阻时，流过电阻电流为2A ，当改变电阻阻值为10Ω时，流过电阻电流为 。
3、电路中A 、B 两点的电位分别为U A =20V ，U B =-20V ，则两点间电压U AB =40V 。
4、交流电路的视在功率是10千伏安，有功功率是8千瓦，其功率因数是 。
5、已知Um =311V , ω=100πrad/s ，φ=60°，则电压有效值为 ，频率 ，电压的相量形式 。
6、已知如图，U ab = 。
二、选择题（每小题2分，共10分） 1、当变压器付绕组中的电流增大时，原绕组中的电流（ ） A 、减小 B 、不变 C 、增大 D 、为零 2、在一个截面积相同、但材料不同的磁路里，它们各处的磁通、磁感应强度B 、磁场强度H 的关系是：（ ） A 、φ相同，B 、H 不同 B 、φ、B 相同，H 不同 C 、φ、B 、H 均相同 D 、φ、B 、H 均不同3、图（a ）电路中U x 的值，正确的是（ ） A 、+5V B 、-5V C 、3V D 、10V4、图电路中U X 的值，正确的是（ ） A 、3.5VB 、5VC 、3VD 、-4V 5、图电路中，I 1、I 2的值，正确的一组是（ ） A 、I 1=8A ，I 2=10A B 、I 1=10A ，I 2=8AC 、I 1=38A ，I 2=103A D 、I 1= 103 A ，I 2= 83A三、计算题（每小题8分，共80分）1、图示电路中电流())L i t t A =，求稳态电流()i t 。
2、用支路电流法求R 3支路电流3、电路如下图所示，使用戴维宁定理求R L =2Ω是的电流I 。
专升本电工基础考试试题
专升本电工基础考试试题一、选择题（每题2分，共10题，共20分）1. 电路中，电阻R与电压U和电流I之间的关系是（）。
A. U=IRB. I=U/RC. R=U/ID. U=I^2R2. 交流电路中，电感L和电容C对电流的影响分别是（）。
A. 电感使电流滞后电压90°，电容使电流超前电压90°B. 电感使电流超前电压90°，电容使电流滞后电压90°C. 电感使电流滞后电压90°，电容使电流滞后电压90°D. 电感使电流超前电压90°，电容使电流超前电压90°3. 星形连接的三相电路中，线电压与相电压的关系是（）。
A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压等于线电压D. 线电压等于相电压4. 电路中，功率因数cosφ表示的意义是（）。
A. 电路的有功功率与视在功率的比值B. 电路的无功功率与视在功率的比值C. 电路的视在功率与有功功率的比值D. 电路的无功功率与有功功率的比值5. 电路中，串联电阻电路的总电阻R等于（）。
A. 各个电阻的和B. 各个电阻的倒数之和C. 各个电阻的乘积D. 各个电阻的倒数之积6. 电路中，理想变压器的变比n与原副线圈匝数比的关系是（）。
A. n=N1/N2B. n=N2/N1C. n=N1*N2D. n=√(N1/N2)7. 电路中，三相电路的功率计算公式是（）。
A. P=√3*U*I*cosφB. P=U*I*cosφC. P=3*U*I*cosφD. P=√3*U*I8. 电路中，欧姆定律的数学表达式是（）。
A. U=IRB. I=U/RC. R=U/ID. U=I^2R9. 电路中，基尔霍夫电压定律（KVL）的内容是（）。
A. 电路中任意闭合回路的电压之和等于零B. 电路中任意闭合回路的电流之和等于零C. 电路中任意节点的电压之和等于零D. 电路中任意节点的电流之和等于零10. 电路中，戴维南定理的内容是（）。
专升本电工电子练习题
专升本电工电子练习题一、选择题（每题3分，共30分）1. 电路中的电流方向是：A. 从电源正极流向负极B. 从电源负极流向正极C. 电源内部从负极流向正极D. 电源外部从正极流向负极2. 欧姆定律的基本表达式是：A. V = I * RB. I = V / RC. R = V / ID. V = R * I3. 电阻串联时，总电阻与各电阻之间的关系是：A. 总电阻等于各电阻之和B. 总电阻等于各电阻之差C. 总电阻等于各电阻之积D. 总电阻与各电阻成反比4. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）5. 在交流电路中，电感元件的阻抗与频率的关系是：A. 频率越高，阻抗越小B. 频率越高，阻抗越大C. 频率越低，阻抗越小D. 频率与阻抗无关6. 三相交流电的相位差是：A. 30度B. 45度C. 60度D. 90度7. 变压器的变压原理是基于：A. 电磁感应B. 静电感应C. 磁共振D. 磁通量变化8. 半导体材料的导电性能介于：A. 导体和绝缘体之间B. 导体和超导体之间C. 绝缘体和超导体之间D. 导体和半导体之间9. 晶体管的放大作用是基于：A. 电流放大B. 电压放大C. 功率放大D. 频率放大10. 集成电路的制造工艺中，光刻技术主要用于：A. 制作电路板B. 制作半导体芯片C. 制作电阻D. 制作电容器二、填空题（每空2分，共20分）11. 电路中最基本的三个元件是______、______和______。
12. 电流的单位是______，电压的单位是______。
13. 电阻的单位是______，电容的单位是______。
14. 一个完整的正弦波交流电周期是______秒。
15. 一个理想的整流器将交流电转换为______电。
16. 电感元件在交流电路中呈现______特性。
17. 三相交流电的功率计算公式是______。
18. 半导体二极管具有______导电性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页 共4 页 第2页 共4页
班别： 姓名： 座号：
------------------------------------------------------密--------------------------------------------封----------------------------------------------线----------------------------------------------
一、填空题：
1、在中性点接地系统中，将零线的一处或者几处进行再接地，我们把这种处理叫做（ ）。
2、日常生活生产中常见的触电有（ ）、（ ）、（ ）三种方式。
3、电子产品工业中导电等器件的焊接，大量采用锡铅焊料进行焊接的方式叫（ ）。
4、三相异步电动机的两种连接方式分别是（ ）和（ ）。
5、在电工学上可快速切断交直流主回路和可频繁地接通与大电流控制电路的装置叫（ ）。
二、选择题：
1. 在三相四线制线路中，某设备若将不带电的金属外壳同时与零线和大地作电气连接，则该种接法叫( )。
A 、保护接零和保护接地
B 、保护接零和工作接地
C 、保护接零和重复接地
D 、重复接地
2. 在380/220三相四线制供电系统两相线的电压叫线电压其有效值是（ ）伏。
A 、220 B 、380 C 、220或380 D 、不知道
3. 串联谐振时电路中( ) 。
A. 阻抗最大、电流最大
B. 电感及电容上的电压总是小于总电压
C. 电抗值等于电阻值
D. 电压的相位超前于电流 4. R-L-C 并联电路在满足条件( )时产生谐振。
A.W L =W C B.1/W L =W C C.W L =W C =R D.X L -X C =0
5. 为了提高电网的功率因数,可采用的措施是( )供电设备消耗的无功功率。
A. 增加 B. 降低 C. 消除 D. 无视
6. 我国380/220V 的低压配电系统中，一般采取中性点（ ）运行方式。
A. 直接接地 B. 不接地 C. 经高阻抗接地 D. 经消弧线圈接地
7.右面图形符号表示正确的一组是（ ）。
A. 接触器、熔断器、三相异步电机、电阻、接地
B. 接触器、熔断器、电机、电阻、WIFI
C. 接触器线圈、热继电器、三相异步电机、熔断器、接地
D. 接触器、热继电器、三相异步电机、熔断器、WIFI
8. 正弦交流电 u=100sin628tV ,它的初相角和频率为( ) 。
A.100°50HZ B.60° 50HZ C.0° 100HZ D.100° 100HZ 9. 直流电路有功功率的表达式是（ ）。
A 、P=IR
B 、P=I/R
C 、P=UIR
D 、P=U 2/R
10. 家用微波炉中，用于产生微波的主要器件是（ ）。
A 、波导管 B 、炉腔 C 、磁控管 D 、联动开关
11. 洗衣机常见故障中的排水速度变慢，下面不可能是（ ）这种情况。
A 、排水阀内有杂物堵塞，清除排水阀内杂物或更换排水软管即可解决。
B 、排水拉杆与橡胶阀门间隙变大，只要适当调小排水拉杆与橡胶阀门的间隙即可。
C 、排水阀内弹簧太长或失去弹性，只要更换内弹簧即可。
D 、排水管太小，更换大号排水管。
12. 电磁炉不开机（按电源键指示灯不亮）故障，下面不可能是（ ）这种情况。
A 、按键不良或者电源线不通电。
B 、保险丝熔断。
C 、功率晶体IGBT 坏或者共振电容C103坏。
D 、线盘损坏。
13. 两只额定电压相同的电阻串联接入电路中, 其阻值较大的电阻发热( )。
A. 相同
B. 较大
C. 较小 D 、不确定
14. 串联谐振是指电路呈纯( )性。
A. 容
B. 阻
C. 感 D 、不确定
15. 我国生产生活使用的220伏交流电，其频率是50HZ ，那么它的周期是（ ）。
A. 0.01
B. 0.1
C. 0.2 D 、0.02
16. 在三相交流电路中，常用颜色( )来表示U 、V 、W 三相。
A. 绿、黄、红
B. 黄、绿、红
C. 黄、红、绿 D 、红、绿、黄
17. 三相异步电机在星形连接时，其三相电源的公共点叫三相电源的（ ）。
A. 接地点
B. 公共端
C. 中性点 D 、零点
18. 发电厂与用电负荷中心相距较远，为了减少网络损耗，因此需要建设（ ）、高压、超高压输电线路将电能从发电厂远距离输送到负荷中心。
A. 升压变电所
B. 低压变电所
C. 变电站 D 、高压电塔
19. 交流电气设备铭牌上所注明的额定电压和额定电流都是指电压和电流的（ ）。
A. 有效值
B. 瞬时值
C. 平均值 D 、额定值
20. 一三相异步电动机的额定电压是380伏，其交流耐压试验电压是（ ）。
2.画出单联开关混联电路图。
（器件有：单联开关3个，灯泡1个，导线若干）
A、380V
B、500V
C、1000V
D、1760V
三、线路搭建综合应用题:
1.根据实物作出配电连接图。
四、电工电路分析（40分）
1.右图示为直流电机的一种调速电阻，它由四个固定电阻串联而成，利用几个开关的闭
合或断开，可以得到多种电阻值，设这四个电阻都是1欧，试求下面三种情况下的a、
b两点点的电阻值：
1）S1和S5闭合，其他断开
2）S2、S3、S5闭合，其他断开
3）S1、S3、S4闭合，其他断开
第3页共4 页第4页共4页。
