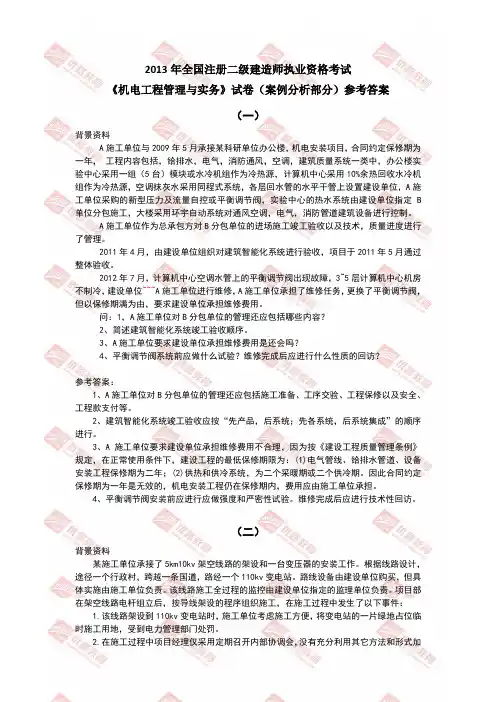

2013年二级建造师《机电工程管理与实务》案例分析题-答案

2013年全国注册二级建造师执业资格考试《机电工程管理与实务》试卷（案例分析部分）参考答案（一）背景资料A施工单位与2009年5月承接某科研单位办公楼，机电安装项目，合同约定保修期为一年，工程内容包括，给排水，电气，消防通风，空调，建筑质量系统一类中，办公楼实验中心采用一组（5台）模块或水冷机组作为冷热源，计算机中心采用10%余热回收水冷机组作为冷热源，空调抹灰水采用同程式系统，各层回水管的水平干管上设置建设单位，A施工单位采购的新型压力及流量自控或平衡调节阀，实验中心的热水系统由建设单位指定B 单位分包施工，大楼采用环宇自动系统对通风空调，电气，消防管道建筑设备进行控制。

A施工单位作为总承包方对B分包单位的进场施工竣工验收以及技术，质量进度进行了管理。

2011年4月，由建设单位组织对建筑智能化系统进行验收，项目于2011年5月通过整体验收。

2012年7月，计算机中心空调水管上的平衡调节阀出现故障，3~5层计算机中心机房不制冷，建设单位~~~A施工单位进行维修，A施工单位承担了维修任务，更换了平衡调节阀，但以保修期满为由，要求建设单位承担维修费用。

问：1，A施工单位对B分包单位的管理还应包括哪些内容？2、简述建筑智能化系统竣工验收顺序。

3、A施工单位要求建设单位承担维修费用是还会吗？4、平衡调节阀系统前应做什么试验？维修完成后应进行什么性质的回访？参考答案：1、A施工单位对B分包单位的管理还应包括施工准备、工序交验、工程保修以及安全、工程款支付等。

2、建筑智能化系统竣工验收应按“先产品，后系统；先各系统，后系统集成”的顺序进行。

3、A施工单位要求建设单位承担维修费用不合理，因为按《建设工程质量管理条例》规定，在正常使用条件下，建设工程的最低保修期限为：(1)电气管线、给排水管道、设备安装工程保修期为二年；(2)供热和供冷系统，为二个采暖期或二个供冷期。

因此合同约定保修期为一年是无效的，机电安装工程仍在保修期内，费用应由施工单位承担。

二级建造师机电实务案例分析

二级建造师机电实务案例分析一、案例描述市小区住宅楼机房，准备安装空调系统，由一名二级建造师机电负责监管施工。

在监理过程中，发现施工方存在多项违规操作，例如使用次品材料、安装不符合规范等问题。

下面对这些问题进行分析，并提出对策。

二、问题分析1.使用次品材料施工方在安装空调系统过程中使用了次品材料，可能会造成安全隐患和设备损坏。

次品材料的质量难以保证，可能存在施工后无法正常运行、漏电等问题。

2.安装不规范根据规范要求，空调系统的安装应符合相关标准和规定。

施工方可能存在安装不规范的问题，例如未按照正确的位置安装空调室外机，未进行准确的管线布置等。

这些问题可能导致设备无法正常运行，影响住户使用。

3.违规操作施工方可能存在违规操作的情况。

例如，未按照安全要求进行施工，未使用个人防护装备，未进行必要的测试和验收等。

这些违规操作会增加施工过程中的安全风险，并可能导致施工质量不达标。

三、对策建议1.严格筛选供应商在选择供应商时要注重信誉和资质，避免使用次品材料。

可以要求供应商提供相关质量证明材料，并对材料进行抽样测试，确保其符合标准要求。

2.增加监督频率加强对施工方的日常监督，提高检查频率，确保施工过程中质量和安全问题能够及时发现和整改。

可以增加监理人员的工作时间，或者派驻专人进行全程监管。

3.提供相关培训向施工方提供相关培训，强调施工规范和安全要求，确保他们对建造要求有正确的理解和执行能力。

可以邀请专业人员进行培训，通过案例分析和技术指导，提高施工方的施工水平。

4.强化合同约束在施工合同中明确规定使用的材料质量标准和安装要求，对施工方的违规操作进行惩罚性约束。

同时，要及时追踪施工进度和质量，确保施工方按照合同约定进行施工。

5.加强沟通和协调与施工方建立良好的沟通和协调机制，及时解决施工中的问题和矛盾，保证施工进程的顺利进行。

对发现的问题要及时提出整改要求，并跟踪整改情况。

四、总结通过以上对策的实施，可以有效解决机房空调系统施工中存在的问题。

xx二级建造师《机电工程管理与实务》案例分析

xx二级建造师《机电工程管理与实务》案例分析案例一：背景：A公司从承包方分包某大楼的机电工程安装，分承包合同约定A公司施工的范围为建筑给排水、建筑电气、通风与空调等工程，建筑智能化工程由B公司以集成化形式承包，但A公司应负责土建工程施时的相关预留预埋工用和建筑智能化工程电源系统的施工，并应及时提供建筑设备的信号接口装置给建筑智能化系统进行调试，合同约定工期为20个月，以下可以交付使用为考核目标。

为此A公司编制了施工进度计划，经总承包方同意后实施。

问题：1、A公司是否要编制施工总进度计划，怎样决策?答：A公司可以不编制施工总进度计划，虽然工期较长，但仅为一个单位，单位工程进度计划即是施工总进度计划。

2、A公司应重点考虑什么进度计划的编制?说明理由。

答：A公司要重点编制好单位工程进度计划及施工作业进度计划，这两个计划是履行分承包合同工期目标的根本保证，也是为B公司创造施工条件的保证。

3、为实现工期目标，A公司编制单位工程进度计划时应考虑哪些主要的衔接环节?答：A公司应考虑的衔接环节有内部各专业间、工序间的衔接，与土建工程的衔接，与B公司施工的衔接，与外部供电、供水、供气和污水管网等施工的衔接。

4、不计宏观原因，可能影响A公司顺利进度计划的影响因素有哪些?答：影响进度的因素：内部有土建工程对安装用施工部位工期延误，到场的工程设备、材料经检验有较多的不合格，施工失误造成返工等;外部有工程设备和材料供应商违约延迟供货，施工图不能如期提供或设计作出修改，能源供给单位不能如约供给，业主的资金不足等。

案例二：背景：某施工单位承建某供油工程，主要为管道和设备安装。

为组织好施工，项目部编制了施工组织设计和相应的施工方案，并对特殊作业人员提出了要求。

施工过程检查发现，有1名正在进行压力管道氩弧焊接作业的焊工，只有压力容器手工电弧焊合格证;另一名具有起重作业证书的起重工，因病休养8个月刚刚上班，正赶上大型设备安装，项目经理安排其负责设备吊装作业。

二级建造师机电工程管理与实务案例

一.机电工程项目施工组织设计案例1某石油化工装置进行工程招标,某一施工单位根据招标方提供的实物量清单进行投标,并中标。

签订工程合同后,由于工程急于开工,该施工单位在未收到施工图纸的情况下,即进行了施工组织设计的编制,施工单位在原投标书的基础上,只是进行了格式和内容的简单调整,即作为该项工程的施工组织设计。

在投标书中.该施工单位承诺:安装工程优良率达到92%以上.焊接一次合格率达到95%以上,工程竣工时间比招标文件中的要求时间提前1个月;该施工单位在编制施工组织设计时,将以上内容改为:建设安装工程优良率达到90%以上,焊接一次合格率达到93%以上,工程竣工时间比招标文件中的要求时间提前40天。

问题:1)该施工单位未收到施工图纸就编制施工组织设计是否正确为什么2)施工组织设计的主要编制依据有哪些3)简述施工组织设计包含的主要内容。

4)施工单位更改工程建设的目标指标的做法是否妥当为什么参考答案：(1)这种做法不正确。

因为施工图纸是施工组织设计的重要编制依据之一,所以该施工单位应在收到施工图纸后,进行施工组织设计的编制工作。

(2)施工组织设计的主要编制依据包括:1)招、投标文件,工程合同;2)施工图纸;3)与工程建设相关的法律法规,工程适用的标准规范;4)施工单位的企业标准及资源状况;5)工程现场的实际情况及当地的气候环境等。

(3)施工组织设计包含的主要内容有:1)工程概况;2)工程建设目标指标;3)施工部署及进度控制计划;4)资源需用计划;5)主要施工方法;6)施工组织及保证措施,包括:材料保证措施,技术保证措施,质量目标及保证措施,现场文明施工措施,HSE目标及保证措施;7)施工暂设规划;8)施工总平面布置等内容。

(4)此问题答案分为两个部分:1)将安装工程优良率和焊接一次合格率降低的做法是不正确的。

因为在投标文件中,以上目标指标是投标方对招标方的重要承诺,具有法律约束力,投标方(即施工承包单位)是不能擅自违背的。

二级建造师机电实务《案例》实例分析解题思路与技巧

二级建造师机电实务《案例》实例分析解题思路与技巧一、机电工程项目投标与合同管理案例一：背景：具有电力工程施工总承包一级资质的某施工单位，曾多次承揽过500KV 输电线路工程施工,拥有大型的施工设备，有丰富经验的施工技术人员和项目经理，近几年的经营状况和财务状况良好，但目前施工任务不太饱满。

该单位从“中国招标网”上获悉“呼-辽直流500KV输电线路工程”施工的公开招标公告内容如下：1、项目法人：国家电网公司.招标单位：国网建设有限公司。

建设地点：内蒙古。

计划工期：2006年7月底开工，2006年10月底竣工。

招标方式：无标底公开招标.资金来源:国家电网公司自筹资金或银行贷款。

2、投标人必须同时具备的条件：(1）响应招标、参加投标竟争的中华人民共和国境内的法人或其他组织。

（2）具有国家建设部颁发的“电力工程施工总承包一级”资质；(3）承担过500KV 及以上输电工程（4）具有良好的财务状况、施工业绩和大型的施工设备；（5）有较丰富经验的项目负责人.问题：1、该施工单位是否应参加此次投标？说明理由.答：施工单位应该参加此次投标。

因为本案例该施工单位作为一家具有电力工程施工总承包一级资质的施工单位，并且曾多次承揽过500KV输电线路工程施工,有良好的业绩和丰富的经验，符合投标人条件。

2、招标单位对投标单位资格审查时一般审查哪些方面？该施工单位能否通过资格审查?答：该施工单位能够通过资格审查。

招标单位对投标单位资格审查时，一般审查以下方面：（1）法定代表人资格证书(2）授权代表的授权委托书(3）企业营业执照、企业资质等级证书(4）企业概况及履约能力说明资料（5）企业近三年的财务审计报告(6)主要工机具、机械设备一览表（7）企业施工业绩及其证明材料。

3、该工程投标实行工程量清单报价，若允许调整,施工单位如何对策?答：要详细审核工程量清单内所列的各工程项目的工程量，对有较大误差的，通过招标单位同意后进行调整.案例二：背景:某工程机械厂（甲方）扩建一动力车间，工作项目共有A、B、C、D、E、F、G、H等8项内容，通过招标，最终确定由某安装公司(乙方）中标，承建动力车间的改造。

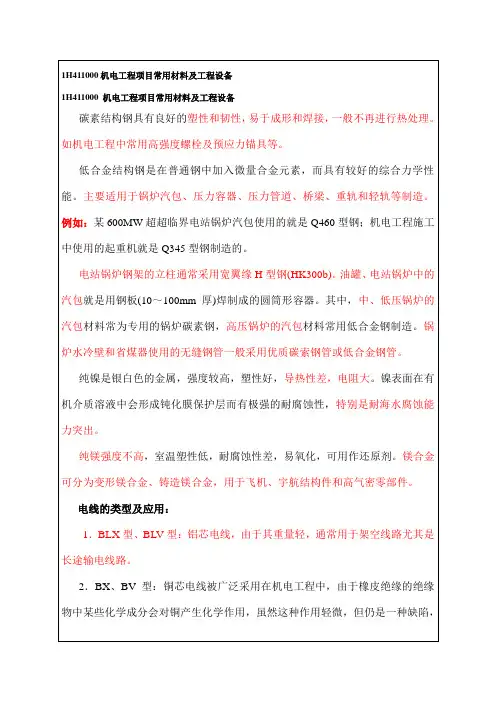

《机电工程管理与实务》案例分析

2．吊装方法基本选择步骤：(1)技术可行性论证。(2)安全性分析。(3)进度分析。(4)成本分析。(5)根据具体情况作综合选择。
采用非常规起重设备、方法，且单件起吊重量在lOOkN及以上的起重吊装工程；起重量300kN及以上起重设备安装工程的吊装方案，施工单位应当组织专家对专项方案进行论证，再经施工企业技术负责人审批。实行总承包管理的项目，由总承包单位组织专家论证会。
接地极是接地的工作主体，接地工程中广泛使用的接地极有金属接地极、非金属接地极、离吊装过程中应保持变压器平衡上升，防止变压器发生倾斜。在搬运或装卸前，应核对高、低压侧方向，以免安装时调换方向发生困难。
2．变压器就位安装应按图纸设计要求进行，其方位和距墙尺寸应与图纸相符。装有气体继电器的变压器应有1%～1.5%坡度，高的一侧装在油枕方向。
起重机械失稳主要原因：超载、支腿不稳定、吊臂（或称扒杆）偏心过大、机械故障等。预防措施为：严格机械检查；严禁超载；打好支腿并用道木和钢板垫实基础，确保支腿稳定。
直立桅杆的长度选择应考虑的因素：工艺要求或现场环境要求被吊设备吊起的最大高度；被吊装设备或构件的高度；吊索拴接方法及高度；滑轮组的最短距离；设备腾空距离；基础高度。根据上述各项参数，通过几何分析和计算，确定桅杆长度。
埋弧焊机特性：生产效率高，焊接质量好，劳动条件好；只适用于长缝的焊接；不适合焊接薄板。
焊接设备选用原则：①安全性②经济性③先进性④适用性。
常用的焊缝无损检测方法：一般包括射线探伤(X、7)、超声波探伤、磁粉、渗透和涡流探伤等，其中射线探伤和超声探伤适合于焊缝内部缺陷的检测，磁粉、渗透和涡流适用于焊缝表面质量的检验。无损检测方法应根据焊缝材质与结构特性来选择。超声波比射线探伤灵敏度高、灵活方便、周期短、成本低、效率高、对人体无害，但显示缺陷不直观，对缺陷判断不精确，靠探伤人员经验和技术熟练程度影响较大。

2024二建机电实务重点案例总结

2024二建机电实务重点案例总结根据2024年二级建造师机电实务考试的重点内容和案例题目，我总结了以下几个案例：案例1：工地塔吊的安装和拆卸项目需要安装一台高度为50米的塔吊，并在工程完工后进行拆卸。

根据相关规范和要求，塔吊的安装需要严格按照设计图纸进行，首先需要基础的施工准备工作，然后进行起重机检查和组装，最后进行塔吊的立柱安装和臂架的安装。

拆卸过程需要一系列步骤：首先进行塔吊的降低操作，然后拆卸塔机的主臂、抱闸器、配重块等部件，最后进行塔机的分节拆卸。

案例2：中央空调系统的设计与安装在栋大型写字楼中，需要安装中央空调系统。

根据建筑设计和使用需求，工程师需要进行中央空调系统的热负荷计算，包括冷负荷和热负荷。

在设计过程中，需要确定冷水机组的功率和数量、风机盘管的数量和型号等。

在安装过程中，需要进行风管的安装，包括风管的布置、连接和固定，同时还需要进行冷水管路的连接和绝缘处理。

安装完成后，还需要进行中央空调系统的调试和试运行，确保系统的正常运行。

案例3：配电系统的设计与施工工业园区需要进行配电系统的改造升级。

在设计过程中，需要确定主变压器的容量和数量、中压开关柜的型号和数量等。

在施工过程中，需要进行电缆的敷设和连接，包括电缆的规格、路径和敷设方式。

同时，还需要进行开关柜的安装和调试，包括开关柜的布置、连接和固定。

在施工完成后，还需要进行绝缘测试和运行试验，确保配电系统的安全和正常运行。

案例4：给排水系统的设计与安装小区的给排水系统需要进行改造和维修。

在设计过程中，需要确定给水管道的规格和材质、污水管道的坡度和通径等。

在安装过程中，需要进行给水管道和污水管道的敷设和连接，同时还需要进行设备的安装和调试，包括水泵、水箱、排污泵等。

在安装完成后，还需要进行给排水系统的试运行和调试，确保系统的正常运行。

机电工程管理与实务案例分析

机电工程管理与实务案例分析案例一背景资料：某安装公司承担某市博物馆机电安装工程总承包施工，该工程建筑面积32000㎡，施工内容包括：给排水、电气、通风空调、消防、建筑智能化工程，工程于2010年8月开工，2011年7月竣工，计划总费用2100万元。

施工过程中项目部绘制了进度和费用的S形曲线（见图1），对工程进度和费用偏差进行分析：通风空调工程于2011年6月进行系统调试，安装公司主要考核了室内空气温度是否达到设计要求，并做了10个小时带冷源的试运转。

进度和费用的S形曲线工程竣工验收合格后，建设方立即向公安机关消防机构报送了工程竣工验收报告，有防火性能要求的建筑构件、建筑材料、室内装饰材料等符合国家标准或行业标准的证明文件、施工和监测单位的合法身份证明及资质等级证明文件等资料，申请备案。

问题：1、计算工程施工到第10个月时，项目部的进度偏差和费用偏差。

答：从图中已知：第10个月时，拟完工程计划费用是1800万元，已完成工程实际费用是1400万元，已完工程计划费用是1200万元。

进度偏差（SV）=已完工作预算费用（BCWP）—计划工作预算费用（BCWS）=1200—1800=-600（万元）。

说明实际进度落后计划进度600万元。

费用偏差（CV）=已完工作预算费用（BCWP）—已完工作实际费用（ACWP）=1200—1400=-200（万元）。

说明项目运行超出预算费用200万元。

2、通风空调系统调试中还有哪些考核指标？答：系统调试主要考核室内的空气温度，相对湿度，气流速度，噪声或空气的洁净度能否达到设计要求，是否满足生产工艺或建筑环境要求，防排烟系统的风量与正压是否符合设计和消防的规定。

空调系统带冷（热）源的正常联合试运转，不应少于8小时，当竣工季节与设计条件相差较大时，仅作不带冷（热）源试运转。

3、建设方申请消防竣工验收备案是否正确？说明理由。

答：不正确。

原因是博物馆面积为32000㎡，根据相关规定，建筑面积打鱼20000㎡的博物馆，建设单位应当向公安机关消防机构申请消防设计审核，并在建设工程竣工后向出具消防设计审核意见的公安机关消防机构申请消防验收。

二级建造师《机电实务》案例分析题(附答案)

③通过合同，明确要求业主提供详细、确实、可靠的资料;拟订可靠的施工技术方案及应急措施方案，
也可用分包方式转移风险。
④利用各种可能进行国际合理避税，利用资金进行有利于自己的国际贸易。
2.事件1中
(1)当地发生短期局部战乱，造成工期延误30天，直接经济损失30万美元;
本事件为不可抗力，可索赔工期30天;战乱不同于自然灾害，经济损失可以进行协商索赔，故可索赔费
械台班费20万元，其他费用25000元，另需新购置钢丝绳和吊索具约30000元;
第二套方案采用两台100t汽车式起重机抬吊，其租赁费10000元/日台，经测算共需16天，而人工费
和其他费分别可降低70%和30%。由于吊装方案选取得当，工程提前8天竣工。
问题：
1.针对事件1：评标委员会没有评审B、D公司的投标文件，说明理由。
2.事件1中，A公司可向业主索赔的工期和费用金额分别是多少?
3.事件2中，业主的做法是否合理，简述理由。双方协调后，可怎样处理?
4.联动试运行应达到什么标准?
：
(案例题四)
某机电安装公司承接了某钢厂的2350中板生产线安装工程。其中包括推钢式加热炉炉筋管耐热滑块的
焊接安装，重量11t的加热炉汽包吊装，吊装高度为24m，16台行车的吊装，四辊可逆轧机的安装，单件最
(5)高压水系统、液压润滑系统管道的化学处理，液压管道带压循环酸洗，存在化学物质腐蚀和中毒伤
害。
(6)现场要安装的大型设备较多，存在深基坑，有意外跌落的危险。
(7)各专业工种、施工各阶段的交叉作业，存在交叉作业的危险。
3.施工单位临时用电的准用程序如下：
(1)施工单位根据国家有关标准、规范和施工现场的实际负荷情况，编制施工现场临时用电施工组织设

二级建造师机电案例分析1分析

1、施工准备T风管及部件加工T风管及部件的中间验收T风管系统安装T风管系统严密性试验T空调设备安装T空调水系统安装T管道严密性及强度试验T管道冲洗T管道防腐与绝热T风管系统测试与调整T空调系统试运行及调试T竣工验收T空调系统综合效能测试。

2、系统风量及水系统测定和调整：设计相比较，总风量偏差不大于【10%】，各风口或吸气罩风量偏差不大于【15%】，空调冷热水、冷却水总流量偏差不大于【 1 0% 】，机组盘管偏差不大于【20%】风水小于1 0，口罩小于15，机盘小于20。

3、空调处理设备主要包括组合式空调机组、新风机组、风机盘管、热回收装置、变风量末端装置、单元式空调机等4、必须进行严密性检验，主要检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验以主、干管为主，检验合格后方能交付下道工序。

5、通风与空调工程的施工分为施工准备、分项工程施工、竣工验收和服务阶段，竣工验收阶段包括：系统验收、系统移交、竣工图绘制、各种记录和文件的整理归档，服务阶段包括系统综合效能测定与调试、系统保修。

6、风管系统工作压力（ P ）的划分类别应符合《通风与空调工程施工质量验收规范》的规定。

针对不同工作压力的风管，其制作、安装和严密性试验等方面的技术要求不同。

风管系统的严密性检验应按不同压力等级和不同材质分别进行，符合《通风与空调工程施工质量验收规范》的要求。

7、通风系统的联合试运营不少于2h,空调系统带冷（热）源的正常联合试运转，不应少于8h 通风与空调工程带生产负荷的综合效能试验与调整，应在已具备生产试运行的条件下进行，由建设单位负责，设计、施工单位配合。

综合效能试验测定与调整的项目，应由建设单位根据工程性质、生产工艺的要求进行确定。

8、通风与空调工程施工中与土建工程、装饰装修工程、机电安装其他专业工程协调配合内容包括：配合土建预留、预埋时，注意预留孔、洞的形状、尺寸及位置，预埋件的位置和尺寸等；各类管线的综合布置及施工顺序的确定；及时为电气专业提供有关设备的电气参数、控制点及控制要求等数据；安装风机盘管、风口（包括送、回风口及新风人口等）及开设检修门时，注意对装饰装修工程的成品保护；及时向设备供应商提供设备到货时间、安装要求及相应数据等。

2022年二建《机电实务》案例一真题及答案解析

2022二建《机电实务》案例一真题及答案解析案例一【背景】A安装公司承包某通风空调工程的施工，合同约定：冷水机组、冷却塔、水泵和风机盘管等设备由建设单位采购，其他材料及配件由A安装公司采购，工程质量到达通风空调工程施工质量验收标准要求。

A安装公司进场后，因建设单位采购的设备晚于风管制作安装的开工时间，A安装公司及时联络空调设备供给商，了解设备的各类参数及到场时间，并与B建筑公司协调交叉配合施工的时间与节点，编制了施工进度方案（见表1）并根据施工进度方案，制定了能表达合理施工顺序的作业进度方案。

为保证安装质量，A安装公司将冷水机组找正等施工工序设置为质量控制点。

在风管系统安装过程中，A安装公司在设备安装前重点检查了静压消声装置的质量。

在冷水机组和其他设备单机试运转全部合格后，进行了通风与空调系统无生产负荷下的联合试运行，对系统进行了风量、空调水系统、室内空气参数及防排烟系统的测定和调试。

空调工程施工进度方案（表1）【问题】.进度方案中空调机房设备安装开始时间晚于水管制作安装多少天制定作业进度方案时，怎样表达施工根本顺序要求的合理性1.按照质量控制点分级要求，冷水机组找正应属于哪级控制点应由哪几方质检人员共同检查确认并签证.风管系统的静压消声装置由哪几局部组成2.在通风空调系统无生产负荷的联合试运行及调试中，通风系统的连续运行时间和空调系统带冷（热）源的连续运行时间分别为多少防排烟系统应测定哪些内容【答案】1.晚11天；先地下后地上，先深后浅，先干线后支线，先大件后小件。

P2052,设备安装的水平度、垂直度偏差是否在允许范围内属于C级质量控制点，所以冷水机组找正应属于C级控制点，应由施工方质检人员自行检查确认。

P217.静压箱，消声器，消声风管，消声弯头。

P1283.通风系统，不少于2小时，空调系统不少于8小时。

防排烟;测定风量，风压，疏散楼梯间等处的静压差。

P127。

2024年二级建造师《机电工程管理与实务》案例汇编及答案解析

二级建造师《机电工程管理与实务》案例汇编机电工程技术【案例1】在使用250t履带吊进行大型工艺设备吊装作业时，250t履带吊的车身突然发生倾斜，起重指挥人员立即停止了吊装作业，经检查发现履带吊的右侧履带前部的地面出现了下陷，施工单位立即组织人员进行了妥善处理。

【问题】1.250t履带吊进行大型工艺设备吊装作业时，吊车的工作位置地面有哪些要求？【案例2】监理工程师在检查钢结构一级焊缝表面质量时，发现存在咬边、未焊满、根部收缩、弧坑裂纹等质量缺陷，要求项目部加强焊工的培训并对焊工的资质进行了再次检查，项目部进行整顿和培训，作业人员的技术水平达到要求，项目进展顺利并按时交工。

【问题】1.钢结构的一级焊缝中还可能存在哪些表面质量缺陷？【案例3】专项施工方案审批通过后，安装公司对施工人员进行方案交底，在压缩机底座吊装固定后，进行压缩机部件的组装调整，重点是压缩机轴瓦、轴承等运动部件的间隙进行调整和压紧调整等，保证了压缩机安装质量。

【问题】1.依据解体设备安装一般程序，压缩机固定后在试运转前有哪些工序？压缩机的装配精度包括哪些方面？【案例4】安装公司项目部在汽轮发电机组设备安装过程检查中发现垫铁组布置位置存在问题，布置如图4。

【问题】1.图4中垫铁布置位置存在什么问题？应如何改正？【案例5】安装后期，在制冷机组油管冲洗前，项目部对设备滑动轴承间隙进行了测量，均符合要求。

按计划冲洗后，除一路直管外，其余油管路全部冲洗合格，针对一路冲洗不合格的油管，项目部采取的冲洗措施：将其他支管及主管的连接处加设隔离盲板，加大不合格支管的冲洗流量，采取措施后，冲洗合格。

【问题】1.制冷机机组滑动轴承间隙要测量哪几个项目？分别用什么方法测量？【案例6】在设备螺纹连接件装配时，施工班组遇到有预紧力规定要求的紧固螺纹的连接，经技术交底和反复实践，施工人员熟练掌握各种紧固方法的操作技能，圆满完成了所有螺纹连接的紧固工作。

【问题】1.有预紧力规定要求的螺纹连接常用的紧固方法有哪几种？【案例7】电杆及附件安装（见图2）、导线架设后，在线路试验前，某档距内的一条架空导线因事故造成断线，B公司用相同规则导线对断线进行了修复（有2个接头）复后检查，接头处机械强度只有原导线的80%，接触电阻为同长度导线电阻的1.5倍，被A公司要求返工，B公司对断线进行返工修复，施工临时用电工程验收合格。

二级建造师机电实务《案例》实例分析解题思路与技巧教学提纲

二级建造师机电实务《案例》实例分析解题思路与技巧一、机电工程项目投标与合同管理背景：具有电力工程施工总承包一级资质的某施工单位，曾多次承揽过500KV输电线路工程施工，拥有大型的施工设备，有丰富经验的施工技术人员和项目经理，近几年的经营状况和财务状况良好，但目前施工任务不太饱满。

该单位从“中国招标网”上获悉“呼-辽直流500KV输电线路工程”施工的公开招标公告内容如下：1、项目法人：国家电网公司。

招标单位：国网建设有限公司。

建设地点：内蒙古。

计划工期：2006年7月底开工，2006年10月底竣工。

招标方式：无标底公开招标。

资金来源：国家电网公司自筹资金或银行贷款。

2、投标人必须同时具备的条件：（1 ）响应招标、参加投标竟争的中华人民共和国境内的法人或其他组织。

（2）具有国家建设部颁发的“电力工程施工总承包一级”资质；（3）承担过500KV及以上输电工程（4）具有良好的财务状况、施工业绩和大型的施工设备；（5）有较丰富经验的项目负责人。

问题：1、该施工单位是否应参加此次投标？说明理由。

答：施工单位应该参加此次投标。

因为本案例该施工单位作为一家具有电力工程施工总承包一级资质的施工单位，并且曾多次承揽过500KV输电线路工程施工，有良好的业绩和丰富的经验，符合投标人条件。

2、招标单位对投标单位资格审查时一般审查哪些方面？该施工单位能否通过资格审查？答：该施工单位能够通过资格审查。

招标单位对投标单位资格审查时，一般审查以下方面：（1）法定代表人资格证书（2）授权代表的授权委托书（3）企业营业执照、企业资质等级证书（4）企业概况及履约能力说明资料（5）企业近三年的财务审计报告（6）主要工机具、机械设备一览表（7 ）企业施工业绩及其证明材料。

3、该工程投标实行工程量清单报价，若允许调整，施工单位如何对策？答：要详细审核工程量清单内所列的各工程项目的工程量，对有较大误差的，通过招标单位同意后进行调整。

案例二：背景：某工程机械厂（甲方）扩建一动力车间，工作项目共有A、B、C、D、E、F、G、H等8项内容，通过招标，最终确定由某安装公司（乙方）中标，承建动力车间的改造。

2023年二级建造师机电实务案例分析2例

1-[案例一]某机电总承包一级公司通过招标接入一幢35层的商务办公楼宇的机电安装工程。

协议中规定工程承包范围涉及：给排水、电气、空调通风系统、消防系统和电梯安装。

工程所需6台电梯和安装在33层设备房的4台冷水机组已由业主招标选定生产厂家，并与空调冷水机组生产厂签订了供货协议。

由于招标时电梯生产厂是包安装的，为方便施工管理，业主授权总承包单位按招标条件与生产厂签订供货和工程安装协议。

其他分部分项工程的分包方可由总承包公司按规定选择。

公司选定某消防工程专业公司负责消防系统工程施工。

选定某机电作业劳务公司负责给排水施工作业。

其余任务由公司劳务分公司负责。

目的工期不可延误，每延误一天扣罚总承包单位5万元人民币。

问题：(1)冷水机组和电梯都是甲供设备吗?它们应由哪个单位负责监造?(2)一般有哪些分部分项工程需要编制专门的施工方案?请为总承包公司的施工组织总设计开列一个专门施工方案清单(规定不少于三个方案并注明编制单位)(3)由于某些因素目的工期延误了，总承包单位有也许与哪些单位发生索赔?(4)电梯安装时，一安装工人从高处坠落受了重伤，哪些单位应立即开展什么工作?调查分析事故因素时发现工人是从二楼电梯口不小心掉落的，当时梯口围栏被拆走，这是哪一类危险源导致的事故?(5)室内消火栓系统竣工后，专业承包公司在屋顶选二个消火栓进行试射实验，达成设计规定可否进行验收?为什么?[案例二]某商业大厦的机电安装工程，由业主通过公开招标方式拟定了具有机电安装工程总承包一级资质的A单位承接，同时将制冷站的空调所用的制冷燃气溴化锂机组、电气、管道等分包给具有专业施工资质和压力管道安装许可证的B单位负责安装，设备由业主提供。

在与A单位签定的施工协议中明确规定A单位为总包单位，B单位为分包单位。

问题：(1)在项目开工前，总包A单位项目部进行项目管理实行规划和施工组织设计交底时，分包B单位是否需要派人参与?(2)燃气管道安装前，应通过什么方式向什么部门申报告之?(3)B单位在制冷站安装工程完毕，经自检合格后，告知业主和监理工程师组织检查验收是否符合程序?(4)工程验收一年后，周边居民向环保部门投诉，制冷站的冷却塔夜间噪声很响，同时业主发现制冷站内制冷管道滴水，试问业主应找谁解决?费用由谁承担?参考答案：[案例一] 答：(1)冷水机组是甲供设备。

二级建造师机电实务《施工质量管理》案例分析

四、施⼯质量管理
案例1
某机电安装公司,通过竞标承担了某化⼯⼚的设备、管道安装⼯程。

为兑现投标,公司通过质量策划,编制了施⼯组织设计和相应的施⼯⽅案,并建⽴了现场质量保证体系,制定了检验试验卡,要求严格执⾏三检制。

⼯程进⼈后期,为赶⼯期,采⽤加班加点办法加快管道施⼯进度,由此也造成了质量与进度的⽭盾。

质量检查员在管道施⼯质量检查时发现,不锈钢管焊接变形过⼤,整条管成成折线状,不得不拆除,重新组对焊接,造成直接经济损失1600元。

问题:
(1)三检制的⾃检、互检、专检责任范围应如何界定?本案例是哪个检验环节失控?
(2)影响施⼯质量的因素有哪些?是什么因素造成本案例不锈钢管焊接变形过⼤?
(3)质量事故如何界定?本案例问题应如何定性?
(4)质量事故处理有⼏种形式?本案例属于哪种?
参考答案
(1)⼀般情况下,原材料、半成品、成品的检验以专职检验⼈员为主,⽣产过程的各项作业的检验则以施⼯现场操作⼈员的⾃检、互检为主,专职检验⼈员巡回抽检为辅。

本案例问题出在⾃检和互检,在这两个环节上有失控。

(2)影响施⼯质量的因素有⼈、机(包括检验器具)、料、法、环五⼤因素;造成本案
例不锈钢管焊接变形过⼤的主要因素是⼈。

(3)由于⼯程施⼯质量不符合规定标准⽽引发或造成规定数额以上经济损失、⼯期延误或造成设备⼈⾝安全,影响使⽤功能的即构成质量事故。

本案例问题可按⼀般质量问题由施⼯单位⾃⾏处理。

(4)施⼯质量事故处理的⽅式有返⼯处理、返修处理、让步处理、降级处理、不作处理五种,本案例属于返⼯处理。

2021年二建机电实务进度管理案例专题解析

案例一【背景资料】A 安装公司承包某大楼的空调设备的智能监控系统安装工程。

主要监控设备有现场控制器DDC 、电动调节阀、电动风阀驱动器（驱动风阀）和温度传感器（水管型、风管型）等。

大楼的空调工程是B 安装公司承包施工。

合同约定：全部监控设备由A 公司采购，但其中电动调节阀和电动风阀驱动器由B 安装公司安装，空调系统的调试由两家公司共同负责。

A 安装公司项目部进场后，依据B 安装公司提供的空调工程施工组织设计、空调工程施工方案、变风量空调机组监控设计方案（见图)和空调工程施工进度计划(见表)等资料，编制空调监控设备的施工方案、监控设备施工进度计划和监控设备材料采购计划。

因施工场地狭小，为减少仓储保管，A 安装公司项目部在制定的监控设备材料采购计划时，考虑集中采购与分批到货的采购计划，要求设备的采购计划涵盖空调工程施工的全过程，使设备材料采购计划与施工进度合理搭接，处理好它们间的接口管理关系。

A 安装公司在监控工程实施过程中，积极与B 安装公司协调，及时调整偏差，使监控工程的施工符合空调工程的施工进度计划，A 安装公司和B 安装公司共同实施对通风空调系统的联动试运行调试，使空调监控工程按合同要求完工。

变风量空调机组监控示意图如图所示。

空调工程施工进度计划表变风量空调机组监控示意图【问题】1.项目部在编制监控设备采购计划时应注意哪些市场现状？2021年二级建造师考试机电实务进度管理案例专题解析2.A安装公司项目部制定的空调监控设备进度计划在实施过程中会受到哪些因素的制约？3.电动调节阀最迟到货时间是哪天？安装前主要检验内容是哪几项？4.写出铂温度传感器（风管型）的安装起止时间及连接到现场控制器的接线电阻要求。

5.空调机组联合试运转调试由哪个安装公司为主组织实施，变风量空调机组联合试运转调试中主要检测哪些参数？【参考答案】1.项目部在编制监控设备采购计划时，应注意监控设备供货商的供货能力和生产周期，确定供货的最佳时机。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二级建造师《机电工程管理与实务》典型案例分析（1）
案例1
一多幢高层住宅组成的小区由八施工单位总承包承建,住宅的机电安装和小区室外管网由B施工单位分承包施工,A施工单位负责土建施工。

所有高层住宅按合同工期提前完成建筑安装工程,并经验收合格。

但小区的室外天然气管网因卡政供气方案变更,小区内天然气降压站位置尚未确定,即影响了管网安装,又导致园林绿化环境不能如期完工。

A施工单位为了满足重合同守信用评估需要,提出办理工程竣工验收手续,被房地产开发商婉拒。

问题:
(1)该项工程可以竣工验收的质量标准的原则是什么?
(2)房地产开发商为什么婉拒实施竣工验收?
(3)A施工单位为顺利通过重合同守信用评估应采取什么措施?
参考答案
(1)原则是要符合工程承包合同约定的质量标准、要符合国家制定的强制性标准规定、符合工程设计要求、满足投入使用的条件。

(2)业主婉拒对整个项目进行竣工验收的原因是总承包合同的施工内容尚未全部完成,建成的高层住宅尚未达到使用条件,天然气未通也不能做实际检验,相应的竣工验收资料也不可能齐全。

(3)根据具体情况,A施工单位可据理提出进行总承包合同工期变更和进行已建好的高层住宅实施单位工程验收,并签订补充合同或协议,以给重
合同守信用评估活动提供书证。

案例2
某施工单位总承包承建一新建造纸厂工程建设项目的全部工程,机电工程自营,土建工程由分包单位施工。

总承包合同约定,项目分为生产区和生活办公区两部分。

生产区自原料堆场及仓库直至成品库业已建成,并已负荷试运转投料试生产,生活区除员工食堂和办公楼建成使用外,三班制倒班宿舍和室外路灯等公用设施仍在建设中。

可以认为整个项目建设已处在尾声中,总承包单位希望启动项目竣工验收程序。

问题:
(1)总承包单位应怎样安排项目的竣工验收计划?
(2)施工单位、建设单位在竣工验收活动中的主要职责是什么?
(3)竣工验收活动的步骤有哪些?
参考答案
(1)因造纸厂的生活办公区尚未完工,不能对整个建设项目实施竣工验收,而生产区已建成经负荷试运转及投料试生产,已具备竣工验收条件,可以安排每个单位工程的竣工验收,待生活区完工且每个单位工程竣工验收后,则整个项目竣工验收就有了基础,其活动仅是资料汇总、给出总体评价和履行手续而已。

(2)施工单位在竣工验收活动前要依照有关规定和合同约定,整理好文件和资料,向建设单位提交竣工验收报告,同时要对工程实体进行自检自验,并负有对整改工作实施和复验确认的责任,还应积极参加建设单位组织的竣工验收活动。

建设单位收到竣工验收报告后,应组建相关各方参加的竣工验收组织,并作为计划安排在正式验收前十天,向施工单位发出《竣工验收通知书》,组织主持竣工验收各项活动,工程经竣工验收合格且确认承包合同履约完毕,向施工单位签发《竣工证明书》,并在15天内向工程所在地县级以上人民政府建设行政主管部门或其他有关部门备案。

(3)竣工验收活动的步骤有施工单位的自检自验、验收组织的预(初)验收、经预(初)验收提出整改意见后的复验、正式竣工验收。

机电工程试运行管理
案例3
某施工单位承建南方某地一公用建筑的机电安装工程,其建筑电气工程含有独立的变配电所。

给水工程建有自备的生活水池和消防水池及配套的加压泵房,水源由城市供水管网供给,排水工程包括废水处理中水回用装置和污水人网设施。

通风空调工程的冷源用自备冷水机组制取、热源由市政高温热水管网提供。

建筑智能化工程对建筑设备运行实施自动监控。

建筑物内装有8台自动扶梯、10台电梯,自动喷淋消防工程已通过检测和消防验收。

关键设备采购订货合同明确,供应商参加设备的试运转。

工程按合同约定定于当年年终建成,业主在11月份要求全面试运行,于次年3月份初投人商业运行。

问题:
1)为做好试运行应做哪些准备工作?有哪些外部条件必须提供?
2)应怎样安排建筑智能化工程与建筑设备的联动试运行?
3)是否有受环境条件制约的试运行工作?应怎样处理?
答案
(1)全面试运行展开之前应对安装工程实体及有关记录资料进行检查以便确认是否符合试运行条件,同时做好技术准备,编制试运行方案或组织设计。

做好组织准备,建立试运行指挥班子和作业队伍。

做好物资准备,贮备好充分的试运行消耗材料和备品备件。

试运行前必须做到电源、水源、热源、通倌网络从外部引人、排污总管已与城市污水管网连通,试运转计划已告知有关设备供应商。

(2)先是建筑设备监控系统和建筑设备各自进行单机或单个回路的试运转,这时两者的接口断开,待建筑设备监控系统用模拟信号测试,表示系统工作正常;建筑设备单机试运转合格,投人手动运行正常;再将两者接口连通;先仍在手动运行状态,但有的监视信号能在监控系统进行显示,确认稳定后,将建筑设备逐个转人监控系统的自动调节状态下。

(3)通风与空调工程的制冷效果和施工质量的考核在冬季是无法实施的,因而仅对该系统做无负荷的单机试运转,合格后封存,待来年夏初补做试运行,工程甩项投人使用,业主或使用单位与施工单位用协议形式约定夏初试运行计划的具体时间和明确有关工程实体的保管责任。
