电力变压器基础知识
电力变压器基础知识
（培训讲义课件）
目录
1.变压器的作用、原理、分类、基本结 构及其特性介绍。 2.电力变压器基本参数介绍。 3.变压器主要原材料及组部件介绍。
变压器作用
电力变压器是电力电网中的主要电气设 备，发电机所发出的电力一般均需经过 变压器升压并在用户端经变压器降压才 能被用户使用。
变压器线圈及其对变压器负载特 性的影响
根据电压等级、容量、电流的大小等使 用因素，线圈分为许多不同的形式，如 圆筒式、箔式、螺旋式、连续式、纠结 式、纠结连续式、插入电容连续式（内 屏蔽式）、以及双饼连续式、双饼纠结 式、交错式等等。 为了降低线圈中的附加损耗，增加线圈 轴向电容，降低变压器在冲击电压作用 下的线圈电压梯度等，线圈中的多根导 线在绕制过程中一般都要进行换位。
变压器铁心和变压器空载特性
变压器线圈及其对变压器负载特性的影响
线圈又称绕组，是变压器的主要构成部件之 一，根据电磁感应定律把磁和电联系在一起。 线圈是变压器的电路部分，它完成电能的传 输和转换：一次线圈将系统的电能引入变压 器，二次线圈将电能传输出去。 线圈一般由纸包或漆包的铜导线或铝导线连 续绕制成一组串联的线匝而成，为了绝缘和 散热的要求，其层间或段间一般设臵由绝缘 垫块组成的油道。
变压器铁心和变压器空载特性
变压器铁心本体的材料要求有高的磁导率和低的励 磁损耗等特点，经历了普通铁片、热轧磁性钢带、 冷轧磁性钢带、非晶合金、高导磁磁性钢带、磁畴 细化钢带等发展过程，磁导率越来越高，单位损耗 则越来越低。目前大型电力变压器所使用的铁心材 料一般为0.3mm厚的冷轧取向硅钢片，如国内武汉钢 铁集团产的30Q130、30Q(G)120、30QG105，日本 新日铁公司产的30ZH120、30ZH105，日本JFE公司 产的30JGH105、30JGH120等。
（培训讲义课件）
目录
1.变压器的作用、原理、分类、基本结 构及其特性介绍。 2.电力变压器基本参数介绍。 3.变压器主要原材料及组部件介绍。
变压器作用
电力变压器是电力电网中的主要电气设 备，发电机所发出的电力一般均需经过 变压器升压并在用户端经变压器降压才 能被用户使用。
变压器线圈及其对变压器负载特 性的影响
根据电压等级、容量、电流的大小等使 用因素，线圈分为许多不同的形式，如 圆筒式、箔式、螺旋式、连续式、纠结 式、纠结连续式、插入电容连续式（内 屏蔽式）、以及双饼连续式、双饼纠结 式、交错式等等。 为了降低线圈中的附加损耗，增加线圈 轴向电容，降低变压器在冲击电压作用 下的线圈电压梯度等，线圈中的多根导 线在绕制过程中一般都要进行换位。
变压器铁心和变压器空载特性
变压器线圈及其对变压器负载特性的影响
线圈又称绕组，是变压器的主要构成部件之 一，根据电磁感应定律把磁和电联系在一起。 线圈是变压器的电路部分，它完成电能的传 输和转换：一次线圈将系统的电能引入变压 器，二次线圈将电能传输出去。 线圈一般由纸包或漆包的铜导线或铝导线连 续绕制成一组串联的线匝而成，为了绝缘和 散热的要求，其层间或段间一般设臵由绝缘 垫块组成的油道。
变压器铁心和变压器空载特性
变压器铁心本体的材料要求有高的磁导率和低的励 磁损耗等特点，经历了普通铁片、热轧磁性钢带、 冷轧磁性钢带、非晶合金、高导磁磁性钢带、磁畴 细化钢带等发展过程，磁导率越来越高，单位损耗 则越来越低。目前大型电力变压器所使用的铁心材 料一般为0.3mm厚的冷轧取向硅钢片，如国内武汉钢 铁集团产的30Q130、30Q(G)120、30QG105，日本 新日铁公司产的30ZH120、30ZH105，日本JFE公司 产的30JGH105、30JGH120等。
电机学课件--变压器基础知识
为了提高变压器的运行效益，设计时应使变压器的铁耗小些。 变压器长期工作在额定电压下，但不可能长期满载运行，为了提高运行效 率,设计时取β m=0.4～0.6→P0/PkN=3～6；我国新S9系列配电变压器 pkN/P0=6～7.5
《电机学》 第三章 变压器 20
3-8 三相变压器磁路、联结组、电动势波形 一、三相变压器磁路系统
5
四、应用标幺值的优缺点
1、应用标幺值的优点 ① 额定值的标幺值等于1。采用标幺值时，不论变压器 的容量大小，变压器的参数和性能指标总在一定的 范围内，便于分析和比较。 如电力变压器的短路阻抗标幺值zk*=0.03~0.10， 如果求出的短路阻抗标幺值不在此范围内，就应 核查一下是否存在计算或设计错误。 例如 p138 I0*、 zk*的范围
P0 2 PkN (1 ) 100 % 2 S N cos 2 P0 PkN
变压器效率的大小与负载的大小、功率因数及变压器 本身参数有关。 效率特性：在功率因数一定时，变压器的效率与负载 电流之间的关系η =f(β ),称为变压器的效率特性。
max
22
二、联接组别
（一） 联结法
绕组标记
单相变压器 绕组名称 三相变压器 中性点
首端 高压绕组
低压绕组
末端 X
x
首端 A、B、C
a、b、c
末端 X、Y、Z
x、y、z
A
a
N
n
23
《电机学》 第三章 变压器
两种三相绕组接线:星形联结、三角形联结
1、星形联结 把三相绕组的三个末端连在一起，而把它们的首端引出 三个末端连接在一起形成中性点，如果将中性点引出， 就形成了三相四线制了，表示为YN或yn。 B
变压器培训资料课件
采用新型导磁材料、绝缘材料和散热材料等，提高变压器的性能和能效。
02
优化结构设计
改进变压器线圈结构、铁芯结构和散热结构等，降低能耗和提高散热效果。
将老旧的高能耗变压器更换为新型节能变压器，提高能效和降低能耗。
老旧变压器更换
变压器运行优化
节能监测和维护
通过优化变压器的运行方式和负载分配，实现更高效的能源利用和节能效果。
节能环保
01
随着环保意识的不断提高，变压器技术的革新将更加注重节能环保。通过优化设计、采用新型材料等方式，降低变压器的能耗和排放，提高能效和环保性能。
智能化
02
智能化是变压器技术革新的重要方向之一。通过引入传感器、通信和控制技术，实现变压器的远程监控、智能诊断和自动调节等功能，提高变压器的运行效率和可靠性。
技术创新
随着科技的不断进步，变压器技术也在不断创新和发展。未来，变压器企业需要不断加大技术创新力度，推出更加高效、环保、智能的变压器产品，满足市场的需求。
竞争格局
目前，变压器市场竞争格局较为激烈，国内外的变压器企业都在努力提高自身的技术水平和产品质量，以提高竞争优势。未来，随着市场的不断扩大和技术创新的不断涌现，竞争格局将进一步加剧。
额定电压
额定电流
效率
额定容量
02
变压器安装与维护
变压器安装前的准备
安装位置的选择
安装过程
验收与测试
按照安装说明书的步骤，正确连接变压器的输入和输出线路，固定变压器，确保安全牢固。
完成安装后进行验收和测试，检查变压器是否正常工作，确保无安全隐患。
检查变压器的规格、型号是否符合要求，检查变压器运输过程中是否有损坏，准备安装所需的工具和材料。
事故发生时应保持冷静
02
优化结构设计
改进变压器线圈结构、铁芯结构和散热结构等，降低能耗和提高散热效果。
将老旧的高能耗变压器更换为新型节能变压器，提高能效和降低能耗。
老旧变压器更换
变压器运行优化
节能监测和维护
通过优化变压器的运行方式和负载分配，实现更高效的能源利用和节能效果。
节能环保
01
随着环保意识的不断提高，变压器技术的革新将更加注重节能环保。通过优化设计、采用新型材料等方式，降低变压器的能耗和排放，提高能效和环保性能。
智能化
02
智能化是变压器技术革新的重要方向之一。通过引入传感器、通信和控制技术，实现变压器的远程监控、智能诊断和自动调节等功能，提高变压器的运行效率和可靠性。
技术创新
随着科技的不断进步，变压器技术也在不断创新和发展。未来，变压器企业需要不断加大技术创新力度，推出更加高效、环保、智能的变压器产品，满足市场的需求。
竞争格局
目前，变压器市场竞争格局较为激烈，国内外的变压器企业都在努力提高自身的技术水平和产品质量，以提高竞争优势。未来，随着市场的不断扩大和技术创新的不断涌现，竞争格局将进一步加剧。
额定电压
额定电流
效率
额定容量
02
变压器安装与维护
变压器安装前的准备
安装位置的选择
安装过程
验收与测试
按照安装说明书的步骤，正确连接变压器的输入和输出线路，固定变压器，确保安全牢固。
完成安装后进行验收和测试，检查变压器是否正常工作，确保无安全隐患。
检查变压器的规格、型号是否符合要求，检查变压器运输过程中是否有损坏，准备安装所需的工具和材料。
事故发生时应保持冷静

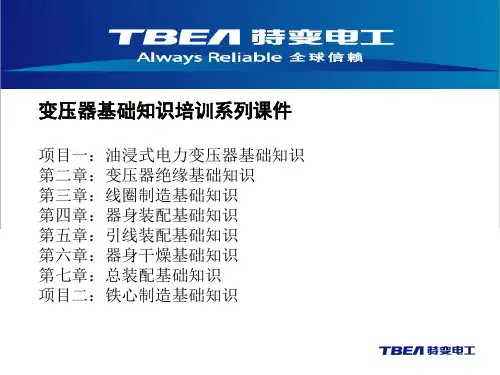

变压器专业培训(特变电工)
比,结构尺寸可较小。
发电厂自用变压器：简称厂用变,是电厂内作为动力和照明等电 源用的变压器,一般阻抗较高,多直接用于 发电机母线。 分 裂 变 压 器：这种变压器有两个或两个以上低压绕组， 可单独或并联运行。发电厂自用变压器多 采用这种形式的变压器。 升（降）压变压器：是指将一种电压等级升（降）到另一种电 压等级的变压器。
同一线圈 各引线间 的绝缘
距接地部 分及其他 线圈的绝缘
分接开关绝缘
主绝缘
纵绝缘
1、变压器的内部绝缘
变压器的内部绝缘可分为主绝缘和纵绝缘。 主绝缘：每一线圈对接地部分及其他线圈间的绝缘。例如：成 型绝缘筒、围板等。 纵绝缘：线圈的匝绝缘（导线的纸包绝缘）、层间绝缘（圆筒 式线圈）、饼式线圈线饼间的绝缘（油隙垫块）等。
3、对耐热性能方面的要求
变压器运行中的线圈导线，由于产生的基本损耗和附
加损耗，铁心中的磁滞损耗和涡流损耗，以及漏磁通在钢 结构件中的杂散损耗而发热。在高温下，无论是长期运行 还是短期释放，都将加速绝缘材料老化，缩短变压器寿命。
4、 化学性能及其他要求 油浸式变压器最基本的绝缘材料是绝缘纸板及
变压器油，因此要求变压器油在产品运行时具备不
电能、改变电压、但不改变频率的一种静止的电器。
1、变压器工作原理 它有一个共用的铁芯和 与其交链的几个绕组，且它 们之间的空间位置不变。当 某一个绕组从电源接受交流 电能时，通过电感生磁、磁 感生电的电磁感应原理改变 电压(电流)，在其余绕组上 以同一频率、不同电压传输 出交流电能。因此，变压器 的主要结构就是铁心和绕组。
将绝缘分为主绝缘和纵绝缘的方法也适用与干式变压器。
2、油浸式变压器的常用绝缘材料 1）变压器油：变压器油的成分是环烷烃、烷烃和芳香烃，以及 其他一些成分。它是油浸式变压器的最基本的绝缘材料，充 满整个变压器油箱中，起着绝缘、散热和消弧的作用。 2）油纸绝缘：油浸式变压器绝缘结构中所用的主要绝缘材料是 变压器油和绝缘纸，即油纸绝缘结构。变压器油与绝缘纸相 结合具有很高的耐电强度。比两者分开单独的油和纸任何一 种材料都高得多。 3）电缆纸：一般是由未漂白硫酸盐纸浆抄纸而制成。在变压器 中采用型号为DLZ-08和DLZ-12的电缆纸，主要作用是做导线 绝缘和线圈层间绝缘，引线包扎绝缘等。
发电厂自用变压器：简称厂用变,是电厂内作为动力和照明等电 源用的变压器,一般阻抗较高,多直接用于 发电机母线。 分 裂 变 压 器：这种变压器有两个或两个以上低压绕组， 可单独或并联运行。发电厂自用变压器多 采用这种形式的变压器。 升（降）压变压器：是指将一种电压等级升（降）到另一种电 压等级的变压器。
同一线圈 各引线间 的绝缘
距接地部 分及其他 线圈的绝缘
分接开关绝缘
主绝缘
纵绝缘
1、变压器的内部绝缘
变压器的内部绝缘可分为主绝缘和纵绝缘。 主绝缘：每一线圈对接地部分及其他线圈间的绝缘。例如：成 型绝缘筒、围板等。 纵绝缘：线圈的匝绝缘（导线的纸包绝缘）、层间绝缘（圆筒 式线圈）、饼式线圈线饼间的绝缘（油隙垫块）等。
3、对耐热性能方面的要求
变压器运行中的线圈导线，由于产生的基本损耗和附
加损耗，铁心中的磁滞损耗和涡流损耗，以及漏磁通在钢 结构件中的杂散损耗而发热。在高温下，无论是长期运行 还是短期释放，都将加速绝缘材料老化，缩短变压器寿命。
4、 化学性能及其他要求 油浸式变压器最基本的绝缘材料是绝缘纸板及
变压器油，因此要求变压器油在产品运行时具备不
电能、改变电压、但不改变频率的一种静止的电器。
1、变压器工作原理 它有一个共用的铁芯和 与其交链的几个绕组，且它 们之间的空间位置不变。当 某一个绕组从电源接受交流 电能时，通过电感生磁、磁 感生电的电磁感应原理改变 电压(电流)，在其余绕组上 以同一频率、不同电压传输 出交流电能。因此，变压器 的主要结构就是铁心和绕组。
将绝缘分为主绝缘和纵绝缘的方法也适用与干式变压器。
2、油浸式变压器的常用绝缘材料 1）变压器油：变压器油的成分是环烷烃、烷烃和芳香烃，以及 其他一些成分。它是油浸式变压器的最基本的绝缘材料，充 满整个变压器油箱中，起着绝缘、散热和消弧的作用。 2）油纸绝缘：油浸式变压器绝缘结构中所用的主要绝缘材料是 变压器油和绝缘纸，即油纸绝缘结构。变压器油与绝缘纸相 结合具有很高的耐电强度。比两者分开单独的油和纸任何一 种材料都高得多。 3）电缆纸：一般是由未漂白硫酸盐纸浆抄纸而制成。在变压器 中采用型号为DLZ-08和DLZ-12的电缆纸，主要作用是做导线 绝缘和线圈层间绝缘，引线包扎绝缘等。
变压器安全培训课件
04
家用电器：用于电 源转换和电压稳定
安全操作规程
1
2
3
4
操作前，必须熟悉 变压器的结构、原
理和操作方法。
操作时，必须穿戴 绝缘鞋、绝缘手套 等安全防护用品。
操作后，必须检查 变压器的运行情况，
确保安全可靠。
操作中，必须遵守 操作规程，严禁违
章操作。
安全防护措施
穿戴防护设备： 如绝缘手套、
绝缘鞋、安全 1
04
变压器的工作原理是基于法拉第电磁感应定律，当初级线圈中通入交流电时，会在铁芯中产生 交变磁场，次级线圈在交变磁场的作用下产生感应电动势，从而实现能量转换。
变压器类型
电力变压器：用于电力系统中 的电压变换和电流变换
配电变压器：用于将电力系统 中的高压电降低为低压电，供
用户使用
特种变压器：用于特殊场合， 如电焊机、整流器等
综合能力考核：包括分析问题、解决问题、 沟通协作等方面的能力
培训效果评估
01
02
04
培训反馈：收集学员对培 训内容的意见和建议，以 便改进培训内容和方法
03
安全意识考核：包括安全 防护措施、紧急情况处理 等
实际操作考核：包括变压 器安装、维护、故障排除 等
理论知识考核：包括变压 器原理、安全操作规程等
自耦变压器：用于电压变换和 电流变换，具有体积小、重量
轻、效率高等优点
干式变压器：用于特殊场合， 如干燥、高温、易燃易爆等环
境
油浸式变压器：用于电力系统 中的电压变换和电流变换，具 有结构简单、运行可靠等优点
变压器应用
01
电力系统：用于电 力传输和分配
02
电子设备：用于电 源转换和电压稳定
主变基础知识ppt课件
调节和稳定
主变可以调节系统的电压 和电流，保持系统的稳定 运行。
主变的分类
按用途分类
主变可以分为升压变压 器、降压变压器、联络
变压器等。
按冷却方式分类
主变可以分为油浸式变 压器、干式变压器等。
按相数分类
主变可以分为单相变压 器、三相变压器等。
按绕组数分类
主变可以分为双绕组变 压器、三绕组变压器等
。
的正常运行。
铁芯故障
总结词
铁芯故障通常是由于铁芯多点接地、 铁芯片间短路或铁芯松动等原因引起 的。
详细描述
铁芯故障会导致主变压器过热、运行 异常或电气性能下降等问题。处理铁 芯故障需要检查铁芯接地情况，修复 或更换损坏的铁芯，以确保设备正常 运行。
绝缘故障
总结词
绝缘故障是主变压器常见的故障之一，通常是由于设 备老化、受潮或制造工艺不良等原因引起的。
CHAPTER
02
主变的组成结构
铁芯
铁芯是变压器中主要的磁路部分，通常由硅钢片组成，具有低磁阻和高磁导率的特 点。
铁芯的作用是作为变压器磁路的主体，传递和转换磁场，将一次侧的电能传递到二 次侧。
铁芯的结构形式主要有心式和壳式两种，心式铁芯的磁通方向与线圈平面垂直，而 壳式铁芯的磁通方向与线圈平面平行。
主变的异常处理与事故预防
总结词
主变在运行过程中可能会出现各种异常情况 ，掌握异常处理和事故预防的方法对于保障 设备的安全和稳定运行至关重要。
详细描述
针对不同的异常情况，如过载、过流、温度 异常等，应采取相应的处理措施，如调整负 荷、停电检修等。同时，应加强设备的预防 性维护和保养，降低事故发生的概率。在处 理异常和预防事故的过程中，需保持冷静， 迅速采取有效措施，确保设备的安全和稳定 运行。
电力变压器基础知识课件ppt课件
原 线 圈
副 线 圈
三、基本原理：
山东临沂 张培杰
1、空载：
(2)、空载参数
空载属于无功分量。 很小部分形成铁损，发热散失属于有功分量。无功 分量远大于有功分量，因此电网中不允许变压器长 期空载运行。
铭牌上标出的空载电流是百分数。
I
0
(%)
=
I0 IN
×100%
效率更高。当然两侧也都有各自的 “铁损”和“铜损”。所以电力变压 器尽量减少在系统中空载运行。
四、基本结构：
山东临沂 张培杰
１绕组及绝缘；２铁芯；３吸湿器；４油枕（储油柜）；５油位 指示器（油标）；６防爆管；７瓦斯继电器；８高压套管；９低 压套管；１０分接开关；１１油箱；１２信号温度计；１3放油 阀；１4接地端子
按功能分，电力变压器按功能分，有升压变压器和降压 变压器两大类。
按相数分，有三相变压器和单相变压器。在工厂变电所 中一般都用三相变压器。
按调压方式分，有无励磁调压和有载调压变压器两大类。 用户（变电所）大多采用无载调压变压器。
按绕组形式分，有双绕组变压器、三绕组变压器和自耦 变压器三大类。
按冷却介质分，有干式和油浸式变压器两类。而油浸式 变压器又分为油浸自冷式、油浸风冷式和强迫油循环风 冷（或水冷）式三种类型。
三、基本原理
山东临沂 张培杰
1、空载：
(2)、空载参数
空载损耗P0:
空载运行时，副边虽然没有能量输出，但源边仍然 从电源吸收有功功率，供给变压器本身的损耗，转 化为热能散失出去。这就是空载损耗P0。
空载损耗包括铜损和铁损两部分，铜损可护绿不计。 所以空载损耗P0近似等于铁损。容量越大空载损耗 比例越小。
管路通径（毫米） 80 50
变压器知识培训资料全
预防性试验
按照规程要求对变压器进行预防 性试验，如绝缘电阻测量、直流 电阻测量、变比测量等，以发现 潜在故障，确保变压器安全可靠
运行。
油品维护
定期检查变压器油品质量，及时 更换劣化油品，保持油品清洁干 燥，防止油品老化影响变压器绝
缘性能。
变压器的故障诊断与排除
常见故障类型
变压器常见故障包括绕组故障、铁芯故障、油质劣化等。这些故障可能导致变压器温升异 常、噪音增大、油品变黑等现象。
电压等级
根据电网的电压等级选择相应的变压器，确保变压器的额 定电压与电网电压相匹配。
效率和损耗
选择高效率、低损耗的变压器，以降低运行成本和节约能 源。
变压器的设计方法
磁芯选择
线圈设计
根据变压器的工作频率、磁通密度和温升 要求，选择合适的磁芯材料和形状。
绝缘设计
确定原边和副边线圈的匝数、线径和绕制 方式，以满足变压器的电压比、电流和阻 抗要求。
并列运行方式
两台或多台变压器并列运行，以提高供电可靠性和容量的方式。并列运 行要求变压器的额定电压、额定频率和阻抗等参数相同，以确保负荷均 匀分配。
变压器的日常维护
定期检查
定期对变压器进行外观检查、油 位检查、油温检查等，确保变压 器处于正常工作状态。同时，检 查变压器周围环境，确保通风良
好，无杂物堆积。
变压器的温升与效率评估
温升测试：在额定负载下，测量变压器 的温升，可以判断变压器的散热性能是
否良好，以及是否存在过热现象。
效率评估：通过比较变压器的输入功率 与输出功率，可以计算出变压器的效率 。高效率的变压器能够降低能源损耗，
提高能源利用效率。
以上是关于变压器性能测试与评估的一 些主要内容。通过这些测试与评估，可 以全面了解变压器的性能状况，确保变 压器在正常运行时具有良好的电气性能
变压器理论知识培训课件精选全文
18
41、
变压器基础知识
画册内页
变压器发展趋势
1.高电压大容量变压器 2.高电压直流换流变压器 3.解体变压器 4.过负荷能力强 5.抗短路能力强 6.联络变压器向全自冷方向发展 7.线圈热点温度的检测 8.智能变压器方向发展 9.户内变压器
19
41、
变压器基础知识
画册内页
变压器选用标准
我国电力变压器的标准为GB1094,等同或等效IEC60076标准、美国 标准ANSI.IEEE; 通常选用标准有:
画册内页
电力变压器主要性能参数
8. 额定性能参数
8.1 空载损耗：从电压较低的绕组施加额定电压和额定频率的正弦 波，其他绕组开路时测量的损耗；
8.2 负载损耗：在变压器一侧绕组中通过额定频率和正弦波的额定 电流，另一侧绕组短路时的损耗；
8.3 空载电流：该绕组流过的稳态电流称之为空载电流；
8.4短路阻抗：由漏磁引起的变压器内部电压降，一侧绕组短路， 另一侧施加电压，当加压侧电流达到额定电流时，所施加电压占该 侧额定电压的百分数称为短路阻抗用“%”表示。
14
41、
变压器基础知识
画册内页
电力变压器主要性能参数
1.额定容量： 是指某一个绕组的视在功率的规定值（kVA或MVA）和该绕组的
额定电压，一起决定其额定电流。
2. 额定电压： 是指当施加在其中一个绕组上的电压为额定值时，在空载情况下，
所有绕组同感应出各自的额定值。
3. 额定电流： 由变压器的额定容量和额定电压计算出的流经绕组或线路端的电
20
4二、
变压器品控培训内容简介
画册内页
1、变压器基础知识 2、变压器各部件结构设计、工艺流程和关键品控点
(完整版)电力变压器基础知识课件
管路通径（毫米） 80 50
油速整定范围（米/秒） 0.7～1.5 0.6～1
6.吸湿器
吸湿器又名呼吸器， 提供变压器在温度变 化时内部气体出入的 通道，解除正常运行 中因温度变化产生对 油箱的压力。 吸湿器内装有吸附剂 硅胶，油枕内的绝缘 油通过吸湿器与大气 连通，内部吸附剂吸 收空气中的水分和杂 质，以保持绝源油的
良好性能。
山东临沂 张培杰
6.吸湿器
山东临沂 张培杰
为了显示硅胶受潮情况，一般采用变色硅胶。变色 硅胶原理是利用二氯化钴（CoCL2）所含结晶水数 量不同而有几种不同颜色做成，二氯化钴含六个分 子结晶水时，呈粉红色；含有两个分子结晶水时呈 紫红色；不含结晶水时呈蓝色。
7.散热器/冷却器
山东临沂 张培杰
四、基本结构：
山东临沂 张培杰
１绕组及绝缘；２铁芯；３吸湿器；４油枕（储油柜）；５油位 指示器（油标）；６防爆管；７瓦斯继电器；８高压套管；９低 压套管；１０分接开关；１１油箱；１２信号温度计；１3放油阀； １4接地端子
山东临沂 张培杰
分接开关
呼吸器
山东临沂 张培杰
瓦斯继电器
1、铁心
铁心是构成变 压器主磁路的 部件，又是器 身的骨架。 由表面涂有绝 缘漆膜的、高 导磁性硅钢片 叠装压制而成。
P0 ≈PFe
三、基本原理：
原 线 圈
山东临沂 张培杰
副 线 圈
负载：
电源u1接入一次绕组后，即产生电流i1,由于电磁感应原理，即产生感应 电动势e1, 形成磁场，通过铁心的磁通Φ1。 磁通Φ1在二次侧感应出感应 电动势e2，在二次接入负载后，二次绕组就有电流i2，同样二次绕组也产 生磁场，通过铁心的为磁通Φ2。磁通Φ1与磁通Φ2共同形成主磁通Φm。 很明显此时比空载状态下主磁通有所增大，电—磁—电的能量传递效率 更高。当然两侧也都有各自的 “铁损”和“铜损”。所以电力变压器尽 量减少在系统中空载运行。
电力变压器基础知识讲座(课堂PPT)
S11是目前推广应用的低损耗变压器。S11型变压器卷铁心改变了传统的叠片式铁 心结构。硅钢片连续卷制，铁心无接缝，大大减少了磁阻，空载电流减少了60%～80% ，提高了功率因数，降低了电网线损，改善了电网的供电品质。 连续卷绕充分利用 了硅钢片的取向性，空载损耗降低20%～35%。运行时的噪音水平降低到30～45dB，保 护了环境。 非晶合金铁心的SH系列配电变压器系列的空载损耗较S9系列降低75％左 右，但其价格仅比S9系列平均高出30％，其负载损耗与S9系列变压器相等。
主变压器
输电线
变电站降 压变压器
380/220V
厂用降压 变压器
发电厂升压 主变压器
3kV 低压动力及 高压动 照明负荷 力负荷
G 发电厂~发电机
用户
3kV高压动力负荷 380/220V 低压动力及
配电变压器 照明负荷
图1-1 简单的输配电系统示意图
2020/8/1
9
电力网的电压、功率和传输距离之间的关系
• 1890年AEC（德国通用电气公司）发明了三相变压器。 最早用于变压器铁芯的材料是易于磁化和退磁的软熟铁，为了克服磁回路中由周期性磁化所
产生的磁阻损失和铁芯由于受交变磁通切割而产生的涡流，变压器铁芯是由铁线束制成，而不 是由整块铁构成。
世界上的第一台变压器铁芯由于是采用碳素钢，从而导致变压器体积过大，重量大。不能用 于实战！因为这种碳素钢铁芯变压器导磁率低，磁感应强度B值偏小，导致变压器一次线圈和二 次线圈匝数过多，一次二次线圈轴向和幅向尺寸偏大。
1904年 ，欧洲有人发现，往碳素钢里加入0.8%-4%的硅元素，可大大降低磁路损耗，增大导 磁率，且使电阻率增大，涡流损耗降低，这是变压器工业史上的大变革。因为碳素钢铁芯里加 入少量硅元素，故人们把这种新铁芯材料叫做“硅钢片”。自从有了硅钢片后，变压器体积和 质量大大下降。磁感应强度B值大大提高，最高可达到19000GS。
主变压器
输电线
变电站降 压变压器
380/220V
厂用降压 变压器
发电厂升压 主变压器
3kV 低压动力及 高压动 照明负荷 力负荷
G 发电厂~发电机
用户
3kV高压动力负荷 380/220V 低压动力及
配电变压器 照明负荷
图1-1 简单的输配电系统示意图
2020/8/1
9
电力网的电压、功率和传输距离之间的关系
• 1890年AEC（德国通用电气公司）发明了三相变压器。 最早用于变压器铁芯的材料是易于磁化和退磁的软熟铁，为了克服磁回路中由周期性磁化所
产生的磁阻损失和铁芯由于受交变磁通切割而产生的涡流，变压器铁芯是由铁线束制成，而不 是由整块铁构成。
世界上的第一台变压器铁芯由于是采用碳素钢，从而导致变压器体积过大，重量大。不能用 于实战！因为这种碳素钢铁芯变压器导磁率低，磁感应强度B值偏小，导致变压器一次线圈和二 次线圈匝数过多，一次二次线圈轴向和幅向尺寸偏大。
1904年 ，欧洲有人发现，往碳素钢里加入0.8%-4%的硅元素，可大大降低磁路损耗，增大导 磁率，且使电阻率增大，涡流损耗降低，这是变压器工业史上的大变革。因为碳素钢铁芯里加 入少量硅元素，故人们把这种新铁芯材料叫做“硅钢片”。自从有了硅钢片后，变压器体积和 质量大大下降。磁感应强度B值大大提高，最高可达到19000GS。
国网变压器培训ppt课件
变压器工作过程
变压器通过一次绕组（初级）和二次绕组（次级） 之间的电磁耦合，实现电能转换。
变压器效率
变压器在工作过程中，由于存在损耗，其效率不可 能到达100%。
变压器种类与结构
变压器种类
变压器按用途可分为电力变压器、特殊变压器等；按绕组数量可 分为双绕组变压器、三绕组变压器等。
变压器结构
变压器主要由铁芯、绕组、油箱、散热器、绝缘套管等部分组成 。
国网变压器培训
汇报人:XXX
202X-XX-XX
目
CONTENCT
录
• 变压器基础知识 • 变压器运行与维护 • 变压器检修与实验 • 变压器安全与环保 • 变压器案例分析
01
变压器基础知识
变压器工作原理
变压器工作原理
变压器是利用电磁感应原理，将一种电压等级的交 流电能转换成另一种电压等级的交流电能。
特殊处理流程
故障诊断与修复
对变压器进行故障诊断，找出故障原 因，采取相应的修复措施，如更换绕 组、清洗冷却系统等，确保变压器恢 复正常运行。
一旦发现特殊，应立即按照规定的处 理流程进行操作，包括切断电源、启 动应急预案等，以防止事故扩大。
03
变压器检修与实验
变压器检修周期与项目
检修周期
变压器应按照规定周期进行检修，一 般分为小修、中修和大修。小修周期 为1-2年，中修周期为5-6年，大修 周期为10-12年。
路。
变压器故障案例二
某220kV变压器在运行中出现油 温特殊，引起油温特殊升高。
变压器故障案例三
某500kV变压器在预防性实验中 发现油中溶解气体含量超标，经 过分析，发现变压器内部存在局
部放电故障。
变压器事故案例
变压器通过一次绕组（初级）和二次绕组（次级） 之间的电磁耦合，实现电能转换。
变压器效率
变压器在工作过程中，由于存在损耗，其效率不可 能到达100%。
变压器种类与结构
变压器种类
变压器按用途可分为电力变压器、特殊变压器等；按绕组数量可 分为双绕组变压器、三绕组变压器等。
变压器结构
变压器主要由铁芯、绕组、油箱、散热器、绝缘套管等部分组成 。
国网变压器培训
汇报人:XXX
202X-XX-XX
目
CONTENCT
录
• 变压器基础知识 • 变压器运行与维护 • 变压器检修与实验 • 变压器安全与环保 • 变压器案例分析
01
变压器基础知识
变压器工作原理
变压器工作原理
变压器是利用电磁感应原理，将一种电压等级的交 流电能转换成另一种电压等级的交流电能。
特殊处理流程
故障诊断与修复
对变压器进行故障诊断，找出故障原 因，采取相应的修复措施，如更换绕 组、清洗冷却系统等，确保变压器恢 复正常运行。
一旦发现特殊，应立即按照规定的处 理流程进行操作，包括切断电源、启 动应急预案等，以防止事故扩大。
03
变压器检修与实验
变压器检修周期与项目
检修周期
变压器应按照规定周期进行检修，一 般分为小修、中修和大修。小修周期 为1-2年，中修周期为5-6年，大修 周期为10-12年。
路。
变压器故障案例二
某220kV变压器在运行中出现油 温特殊，引起油温特殊升高。
变压器故障案例三
某500kV变压器在预防性实验中 发现油中溶解气体含量超标，经 过分析，发现变压器内部存在局
部放电故障。
变压器事故案例
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2 按相数分
•单相变压器：用于单相负荷和三相变压器； •三相变压器：用于三相系统的升、降压。
3.变压器用途和分类
3.3 按绕组分：
• 自耦变压器：用于联接超高压、大容量的电力系统； • 双绕组变压器：用于联接两个电压等级的电力系统； • 三绕组变压器：用于联接三个电压等级，一般用于电力系统的区域变
750kV单相自藕GIS出线电力变压器
图片4——特殊变压器
油浸风冷变压器
油浸水冷变压器
图片5——干式变压器
干式浇注双电压变压器
H级浸渍式环保型干式变压器
立体三维卷铁芯干式变压器
35KV干式变压器
电力变压器
• 具有两个或两个以上绕组的静止设备 • 为了传输电能，在同一频率下，通过电磁
感应将一个系统的交流电压和电流转换为 另一个系统的交流电压和电流，通常这些 电流和电压是不同的
温升
• 所考虑部位的温度与外部冷却介质的温度 之差
双零偏差 国标要求 国网要求 南网要求
偏差
联结
星形联结（Y）
三相变压器的每个相绕组的一端或组成三 相组的单相变压器的三个具有相同额定电压 绕组的一端连接到一个公共点（中性点）， 而另一端连接到相应的线路端子。
1）线段：若干 线匝沿径向排 列起来成为一 个线段
2）整数匝线段 ：线段的起绕 点和终止点在 同一个撑条间 隔内。
3）分数匝线段 ：线段的起绕 点和终止点不 在同一个撑条 间隔内。
4）正段：从内径向外绕，即尾端在外径侧的线段。 5）反段：从外径侧向里绕（通常先绕一个临时线段，再推
倒临时线段，然后从尾端在理顺至始端），即尾 端在内径侧的线段为反段。 6）换位：指导线从一个线段过渡到另一个线段的“S”弯， 对 于两根及以上的导线并联的绕组，换位包含改变 并联导线沿径向排列的意义。 内部换位：在绕组内径侧的“S”弯，称为底位。 外部换位：在绕组外径侧的“S”弯，称为表位。
电站。
3.4 按铁心分：
•心式变压器：用于高压的电力系统； •壳式变压器：用于大电流的特殊变压器，如电炉变压器等。
3.变压器用途和分类
3.5 按冷却方式分：图片4
• 油浸式变压器：如油浸自冷、油浸风冷、油浸水冷、强迫油循环和水 内冷等；
• 干式变压器：依靠空气对流进行冷却，如树脂型干式变压器 、聚酰 芳胺绝缘变压器等；图片5
液浸式变压器
• 铁心和绕组都浸入液体中的变压器 • GB/T25446 油浸式非晶合铁心配电变压器
技术参数和要求
• GB/T6451 油浸式电力变压器技术参数和要 求
常用术语
线圈相关术语
绕组 构成与变压器标注的某一电压值相对应的
电气线路的一组线匝 高压绕组
具有最高额定电压值的绕组 中压绕组
多绕组变压器中的一个绕组，其额定电压 介于高压绕组额定电压和低压绕组额定电压 之间
短路阻抗
• 在额定频率及参考温度下，一对绕组中某 一绕组端子之间的等效串联阻抗Z = R + jX （Ω）。确定此值时，另一绕组的端子短路 ，而其它绕组（如果有）开路。对于三相 变压器，表示为每相的阻抗（等值星形联 结）
声级
声级是空载声级水平 声级测定按照GB/T 1094.10,结果不应超
过保证的最大声级水平 运行中的声级水平受负载电流的影响
• 充气式变压器：用特殊气体（SF6）代替变压器油散热； • 蒸发冷却变压器：用特殊液体代替变压器油进行绝缘散热。
3.6 按调压方式分：
• 无载调压； • 有载调压。
图片1 电力变压器
SFF-40000/20厂用分裂式变压器
840MVA 500千伏三相发电机变压器
风力发电变压器
图片1 电力变压器
330kV电压等级变压器
图片1 电力变压器
图片1 电力变压器
220kV单相组合式变压器
图片1 电力变压器
运行于国网公司首条750kV兰州东-官厅线路35kV产品
图片1 电力变压器
连接发电机与电网的升压变压器
图片2 ——试验变压器
1700kV610MVA试验 变压器
图片3——特殊变压器
345kV壳式电力变压器
2.变压器工作原理
• 基于法拉第的电磁感应定律， 即“电生磁、磁生电”。
• 在发电机中，不管是线圈运动 通过磁场或磁场运动通过固定 线圈，均能在线圈中感应电势 ，此两种情况，磁通的值均不 变，但与线圈相交链的磁通数 量却有变动，这是互感应的原 理。
• 变压器就是一种利用电磁互感 应，变换电压，电流和阻抗的 器件。
• 变交不变直，变压不变频
3.变压器用途和分类
3.1 按用途分
• 电力变压器：用于电力系统升压或降压；图片1
• 试验变压器：产生高压，用于电气设备进行高压试验；图片2 • 仪用变压器：用于测量仪表和继电保护装置，如电压互感器； • 特殊用途变压器：如冶炼用的电炉变压器、电解用的整流变压器、试
验用的调压变压器等。图片3
• 电力作为能源，可以从能源产地将煤炭、石油、天然气、核能等转化为电能；
•为了经济的远距离输送电力，必须将发电机提 高到输电电压； •在用户端，再将输电电压降低到用户适用 的电压；
•升高和降低电压的设备是变压器。
2.变压器工作原理
问题：为什么将变 压器的原边接到交 流电源上，灯泡就 会发光呢？
电力变压器基础知识培训
目录
1. 概述 2. 变压器工作原理 3. 变压器用途和分类 4. 变压器常用术语 5. 变压器器身结构 6. 变压器的油箱及附件 7. 变压器的绝缘基础知识 8. 变压器试验 9. 变压器的运输、安装和检修 10. 常用国标
1.概述
1.1变压器发展史
1.概述
1.2 变压器在电力系统中的位置
பைடு நூலகம்
空载电流
• 当额定频率下的额定电压（分接电压）施 加到一个绕组的端子上，其它绕组开路时 流经该绕组线路端子的电流方均根值
负载损耗
• 在一对绕组中，当额定电流（分接电流） 流经一个绕组的线路端子，且另一绕组短 路时在额定频率及参考温度下（见11.1） 所吸取的有功功率。此时，其它绕组（如 果有）应开路
额定值
对某些参数指定的值，用于限定变压器在 本部分规定条件下的运行，并作为试验的 基准和制造方的保证值
SBH15-M-200/10 SBH15-M-200/10.5±2×2.5%/0.4 Dyn11
空载损耗
• 当额定频率下的额定电压（分接电压）施 加到一个绕组的端子上，其它绕组开路时 所吸取的有功功率
•单相变压器：用于单相负荷和三相变压器； •三相变压器：用于三相系统的升、降压。
3.变压器用途和分类
3.3 按绕组分：
• 自耦变压器：用于联接超高压、大容量的电力系统； • 双绕组变压器：用于联接两个电压等级的电力系统； • 三绕组变压器：用于联接三个电压等级，一般用于电力系统的区域变
750kV单相自藕GIS出线电力变压器
图片4——特殊变压器
油浸风冷变压器
油浸水冷变压器
图片5——干式变压器
干式浇注双电压变压器
H级浸渍式环保型干式变压器
立体三维卷铁芯干式变压器
35KV干式变压器
电力变压器
• 具有两个或两个以上绕组的静止设备 • 为了传输电能，在同一频率下，通过电磁
感应将一个系统的交流电压和电流转换为 另一个系统的交流电压和电流，通常这些 电流和电压是不同的
温升
• 所考虑部位的温度与外部冷却介质的温度 之差
双零偏差 国标要求 国网要求 南网要求
偏差
联结
星形联结（Y）
三相变压器的每个相绕组的一端或组成三 相组的单相变压器的三个具有相同额定电压 绕组的一端连接到一个公共点（中性点）， 而另一端连接到相应的线路端子。
1）线段：若干 线匝沿径向排 列起来成为一 个线段
2）整数匝线段 ：线段的起绕 点和终止点在 同一个撑条间 隔内。
3）分数匝线段 ：线段的起绕 点和终止点不 在同一个撑条 间隔内。
4）正段：从内径向外绕，即尾端在外径侧的线段。 5）反段：从外径侧向里绕（通常先绕一个临时线段，再推
倒临时线段，然后从尾端在理顺至始端），即尾 端在内径侧的线段为反段。 6）换位：指导线从一个线段过渡到另一个线段的“S”弯， 对 于两根及以上的导线并联的绕组，换位包含改变 并联导线沿径向排列的意义。 内部换位：在绕组内径侧的“S”弯，称为底位。 外部换位：在绕组外径侧的“S”弯，称为表位。
电站。
3.4 按铁心分：
•心式变压器：用于高压的电力系统； •壳式变压器：用于大电流的特殊变压器，如电炉变压器等。
3.变压器用途和分类
3.5 按冷却方式分：图片4
• 油浸式变压器：如油浸自冷、油浸风冷、油浸水冷、强迫油循环和水 内冷等；
• 干式变压器：依靠空气对流进行冷却，如树脂型干式变压器 、聚酰 芳胺绝缘变压器等；图片5
液浸式变压器
• 铁心和绕组都浸入液体中的变压器 • GB/T25446 油浸式非晶合铁心配电变压器
技术参数和要求
• GB/T6451 油浸式电力变压器技术参数和要 求
常用术语
线圈相关术语
绕组 构成与变压器标注的某一电压值相对应的
电气线路的一组线匝 高压绕组
具有最高额定电压值的绕组 中压绕组
多绕组变压器中的一个绕组，其额定电压 介于高压绕组额定电压和低压绕组额定电压 之间
短路阻抗
• 在额定频率及参考温度下，一对绕组中某 一绕组端子之间的等效串联阻抗Z = R + jX （Ω）。确定此值时，另一绕组的端子短路 ，而其它绕组（如果有）开路。对于三相 变压器，表示为每相的阻抗（等值星形联 结）
声级
声级是空载声级水平 声级测定按照GB/T 1094.10,结果不应超
过保证的最大声级水平 运行中的声级水平受负载电流的影响
• 充气式变压器：用特殊气体（SF6）代替变压器油散热； • 蒸发冷却变压器：用特殊液体代替变压器油进行绝缘散热。
3.6 按调压方式分：
• 无载调压； • 有载调压。
图片1 电力变压器
SFF-40000/20厂用分裂式变压器
840MVA 500千伏三相发电机变压器
风力发电变压器
图片1 电力变压器
330kV电压等级变压器
图片1 电力变压器
图片1 电力变压器
220kV单相组合式变压器
图片1 电力变压器
运行于国网公司首条750kV兰州东-官厅线路35kV产品
图片1 电力变压器
连接发电机与电网的升压变压器
图片2 ——试验变压器
1700kV610MVA试验 变压器
图片3——特殊变压器
345kV壳式电力变压器
2.变压器工作原理
• 基于法拉第的电磁感应定律， 即“电生磁、磁生电”。
• 在发电机中，不管是线圈运动 通过磁场或磁场运动通过固定 线圈，均能在线圈中感应电势 ，此两种情况，磁通的值均不 变，但与线圈相交链的磁通数 量却有变动，这是互感应的原 理。
• 变压器就是一种利用电磁互感 应，变换电压，电流和阻抗的 器件。
• 变交不变直，变压不变频
3.变压器用途和分类
3.1 按用途分
• 电力变压器：用于电力系统升压或降压；图片1
• 试验变压器：产生高压，用于电气设备进行高压试验；图片2 • 仪用变压器：用于测量仪表和继电保护装置，如电压互感器； • 特殊用途变压器：如冶炼用的电炉变压器、电解用的整流变压器、试
验用的调压变压器等。图片3
• 电力作为能源，可以从能源产地将煤炭、石油、天然气、核能等转化为电能；
•为了经济的远距离输送电力，必须将发电机提 高到输电电压； •在用户端，再将输电电压降低到用户适用 的电压；
•升高和降低电压的设备是变压器。
2.变压器工作原理
问题：为什么将变 压器的原边接到交 流电源上，灯泡就 会发光呢？
电力变压器基础知识培训
目录
1. 概述 2. 变压器工作原理 3. 变压器用途和分类 4. 变压器常用术语 5. 变压器器身结构 6. 变压器的油箱及附件 7. 变压器的绝缘基础知识 8. 变压器试验 9. 变压器的运输、安装和检修 10. 常用国标
1.概述
1.1变压器发展史
1.概述
1.2 变压器在电力系统中的位置
பைடு நூலகம்
空载电流
• 当额定频率下的额定电压（分接电压）施 加到一个绕组的端子上，其它绕组开路时 流经该绕组线路端子的电流方均根值
负载损耗
• 在一对绕组中，当额定电流（分接电流） 流经一个绕组的线路端子，且另一绕组短 路时在额定频率及参考温度下（见11.1） 所吸取的有功功率。此时，其它绕组（如 果有）应开路
额定值
对某些参数指定的值，用于限定变压器在 本部分规定条件下的运行，并作为试验的 基准和制造方的保证值
SBH15-M-200/10 SBH15-M-200/10.5±2×2.5%/0.4 Dyn11
空载损耗
• 当额定频率下的额定电压（分接电压）施 加到一个绕组的端子上，其它绕组开路时 所吸取的有功功率
