螺钉-十字槽半沉头螺钉(8×30)
现行螺钉国家标准
GB/T 16824.1-1997
六角凸缘自攻螺钉
GB/T 16824.2-1997
六角法兰面自攻螺钉
GB/T 16938-1997
紧固件螺栓、螺钉、螺柱和螺母通用技术条件
GB/T 2670.1-2004
内六角花形盘头自攻螺钉
GB/T 2670.2-2004
内六角花形沉头自攻螺钉
GB/T 14210-1993
墙板自攻螺钉
GB/T 15856.1-2002
十字槽盘头自钻自攻螺钉
GB/T 15856.2-2002
十字槽沉头自钻自攻螺钉
GB/T 15856.3-2002
十字槽半沉头自钻自攻螺钉
GB/T 15856.4-2002
六角法兰面自钻自攻螺钉
GB/T 15856.5-2002
100°沉头不脱出螺钉
GJB 122.13-1986
固定表盘螺钉
GJB 122.14-1986
两边切平的接触螺钉
GJB 122.15-1986
双耳托板螺钉
GJB 122.7-1986
十字槽100°沉头螺钉
GJB 3372-1998
普通螺纹螺钉
GJB 3373-1998
ＭＪ螺纹螺钉
GJB 3375-1998
GB/T 86-1988
方头短圆柱锥端紧定螺钉
GB/T 878-2007
开槽无头螺钉
GB/T 884-1986
螺钉锁紧挡圈
GB/T 885-1986
带锁圈的螺钉锁紧挡圈
GB/T 891-1986
螺钉紧固轴端挡圈
GB/T 9074.10-1988
十字槽半沉头螺钉和锥形锁紧垫圈组合件
螺钉国标图示
螺钉国标图示1. 内六角平端紧定螺钉 GB77-85（ISO4026-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20dp max 2.0 2.5 3.5 4.0 5.5 7.0 8.5 12.0 15.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0 L 4-16 5-20 6-25 8-30 10-40 12-50 16-60 20-60 25-602. 内六角锥端紧定螺钉 GB78-85（ISO4027-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20 dp max 1.5 2.0 2.5 3.0 4.0 5.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0 L 5-16 6-20 8-25 10-30 12-40 16-50 20-60 25-60 30-603．内六角圆柱端紧定螺钉 GB79-85（ISO4028-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20dp max 2.0 2.5 3.5 4.0 5.5 7.0 8.5 12.0 15.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0Z 短圆柱端max 1.0 1.25 1.50 1.75 2.25 2.75 3.25 4.30 5.30 长圆柱端max 1.75 2.25 2.75 3.25 4.30 5.30 6.30 8.36 10.36 L 6-16 8-20 10-25 14-30 16-40 20-50 25-60 30-60 35-604．内六角凹端紧定螺钉 GB80-85（ISO4029-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20dp max 1.4 2.0 2.5 3.0 5.0 6.0 8.0 10.0 14.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0 L 4-16 5-20 6-25 8-30 10-40 12-50 16-60 20-60 25-605．开槽圆柱头螺钉 GB65-85（ISO1207-1983）材料：钢机械性能：4.8 ；不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M5 M6 M8 M10b 25 25 25 38 38 38 38dk max 3.8 4.5 5.5 8.5 10.0 13.0 16.0K max 1.4 1.8 2.0 3.3 3.9 5.0 6.0n 公称0.5 0.6 0.8 1.2 1.6 2.0 2.5t min 0.6 0.7 0.85 1.3 1.6 2 2.4L 4-20 5-25 6-30 10-50 12-60 16-80 20-806．开槽盘头螺钉 GB67-85（ISO1580-1983）材料：钢机械性能：4.8 ；不锈钢机械性能：A2-50螺纹规格d M3 M3.5 M4 M5 M6 M8 M10b 25 33 38 38 38 38 38dk max 5.6 7.0 8.0 9.5 12 16 20K max 1.8 2.1 2.4 3.0 3.6 4.8 6.0n 公称0.8 0.8 1.2 1.2 1.6 2.0 2.5t min 0.7 0.8 1.0 1.2 1.4 1.9 2.4L 6-30 8-35 8-40 10-50 12-60 16-80 20-807．开槽沉头螺钉 GB68-85（ISO2009-1983）材料：钢机械性能：4.8 ；不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M3.5 M4 M5 M6 M8 M10b 25 25 25 33 38 38 38 38 38dk max 3.8 4.7 5.5 6.5 8.4 9.3 11.3 15.8 18.3K max 1.2 1.5 1.65 1.93 2.70 2.70 3.30 4.65 5.00 n 公称0.5 0.6 0.8 0.8 1.2 1.2 1.6 2.0 2.5t min 0.4 0.5 0.6 0.7 1.0 1.1 1.2 1.8 2.0 L 4-20 5-25 6-30 8-35 8-40 10-50 12-60 16-80 20-80GB69-85（ISO2010-1983）开槽半沉头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 3.8 4.7 5.5 8.4 9.3 11.3 15.8 18.3K max 1.2 1.5 1.65 2.7 2.7 3.3 4.65 5.00n 公称0.5 0.6 0.8 1.2 1.2 1.6 2.0 2.5t min 0.8 1.0 1.2 1.6 2.0 2.4 3.2 3.8 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80GB818-85（ISO7045-1983）十字槽盘头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 4.0 5.0 5.6 8.0 9.5 12.0 16.0 20.0K max 1.6 2.1 2.4 3.1 3.7 4.6 6.0 7.5mH型 1.9 2.7 3.0 4.4 4.9 6.9 9.0 10.1 Z型 1.9 2.6 2.9 4.4 4.6 6.8 8.8 10.0 槽号0 1 1 2 2 3 4 4 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80GB819-85（ISO7046-1983）十字槽沉头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 3.8 4.7 5.5 8.4 9.3 11.3 15.8 18.3K max 1.20 1.50 1.65 2.70 2.70 3.30 4.65 5.00mH型 1.90 2.90 3.20 4.60 5.20 6.80 8.90 10.00 Z型 2.00 3.00 3.20 4.60 5.10 6.80 9.00 10.00 槽号0 1 1 2 2 3 4 4 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80GB820-85（ISO7047-1983）十字槽半沉头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 3.80 4.70 5.50 8.40 9.30 11.30 15.80 18.3K max 1.20 1.50 1.65 2.70 2.70 3.30 4.65 5.00mH型 2.00 3.00 3.40 5.20 5.40 7.30 9.60 10.40 Z型 2.20 3.00 3.80 5.20 5.60 7.20 9.60 10.40 槽号0 1 1 2 2 3 4 4 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80DIN7991-86内六角沉头螺钉材料：钢机械性能：8.8 10.9不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20 L<125 12 14 16 18 22 26 30 38 46 125<L≤20024 28 32 36 44 52 L>200 45 49 57 65 dk max 6 8 10 12 16 20 24 30 36K max 1.70 2.30 2.80 3.30 4.40 5.50 6.50 7.50 8.50s 公称 2.00 2.50 3.00 4.00 5.00 6.00 8.00 10.0 12.0t min 0.95 1.55 2.05 2.25 3.20 4.10 4.30 5.00 5.60 L 8-30 8-40 10-50 12-50 16-60 20-70 25-70 35-90 40-100公制螺纹镀锌瓦楞闩材料：钢机械性能：4.8螺纹直径d M4 M5 M6 M8b 38 38 38 38dk 9.50 11.5 14.0 18.50K 2.50 3.00 3.50 4.50 s max 7 8 10 13m max 3.20 4.00 5.00 6.50 L 8-60 10-70 12-80 16-100GB99-86开槽圆头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 4.63 5.80 6.75 7.65 8.60 9.50 10.50 11.05 K max 1.98 2.37 2.65 2.95 3.25 3.5 3.95 4.34 n 公称0.60 0.80 0.90 1.00 1.20 1.20 1.40 1.60 t min 0.90 1.06 1.26 1.38 1.60 1.90 2.10 2.20 L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB100-86开槽沉头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12 K max 1.40 1.70 2.0 2.2 2.7 3.0 3.2 3.5 n 公称0.60 0.80 0.90 1.00 1.20 1.20 1.40 1.60 t min 0.64 0.79 0.95 1.05 1.30 1.46 1.56 1.71 L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB101-86开槽半沉头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12 K max 1.40 1.70 2.00 2.20 2.70 3.00 3.20 3.50n 公称0.60 0.80 0.90 1.00 1.20 1.20 1.40 1.60 t min 0.90 1.10 1.36 1.46 1.80 2.00 2.20 2.30 L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB950-86十字槽圆头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 4.63 5.80 6.75 7.65 8.60 9.50 10.50 11.05K max 1.98 2.37 2.65 2.95 3.25 3.50 3.95 4.34 m （参考） 2.70 3.70 3.90 4.30 4.50 4.70 6.10 6.60 槽号 1 2 2 2 2 2 3 3L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB951-86十字槽沉头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12K max 1.40 1.70 2.0 2.2 2.7 3.0 3.2 3.5 m （参考） 2.70 3.80 4.20 4.80 5.20 5.40 6.70 7.30 槽号 1 2 2 2 2 2 3 3L 6-20 8-25 10-40 12-60 16-80 20-90 25-90 30-100 GB952-86十字槽半沉头木螺钉材料：钢铜 L0≈2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12K max 1.40 1.70 2.00 2.20 2.70 3.00 3.20 3.50 m （参考） 2.90 3.90 4.30 4.90 5.30 5.50 6.80 7.40 槽号 1 2 2 2 2 2 3 3L 6-20 8-25 10-40 12-60 16-80 20-80 25-90 30-100GB102-86六角头木螺钉材料：钢铜 L0≈2/3Ld 公称 6 8 10 12s max 10 13 16 18K max 4.38 5.68 6.85 7.95L 25-80 30-100 36-100 40-120GB/T14210-93墙板自攻螺钉L≤50mm 全螺纹L1=6mm L>50mm b>45mm材料：日本SWRCH18A 美国C1018螺纹规格 3.5 3.9 4.2螺距P 1.4 1.6 1.7导程S 2.8 3.2 3.4dk max 8.58m （参考） 5.00槽号 2L 19-50 25-75 40-100QB/SB1005-91米字槽沉头纤维板螺钉材料：渗碳钢L≤70mm 全螺纹L>70mm 螺纹长度按协议螺纹规格 3 3.5 4 4.5 5 6螺距P 1.35 1.60 1.80 2.0 2.2 2.6a max 2.36 2.60 2.80 3.0 3.20 3.60dk max 6 7 8 9 10 12K ≈ 1.80 2.0 2.35 2.55 2.85 3.35m ≈ 3.0 4.0 4.4 4.8 5.3 6.6槽号 1 2 2 2 2 3L 12-40 13-50 16-60 20-70 25-100 60-100GB845-85（ISO7049-1983）十字槽盘头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 4 5.6 7 8 9.5 11 12K max 1.60 2.40 2.60 3.10 3.70 4.0 4.60mH型 1.90 3.00 3.90 4.40 4.90 6.40 6.90 Z型 2 3 4 4.40 4.80 6.20 6.80 槽号0 1 2 2 2 3 3 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB846-85（ISO7050-1983）十字槽沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.8 5.5 7.3 8.4 9.3 10.3 11.3 K max 1.10 1.70 2.35 2.60 2.80 3.00 3.15mH型 1.90 3.2 4.40 4.60 5.20 6.60 6.80 Z型 2.00 3.20 4.30 4.60 5.10 6.50 6.80 槽号0 1 2 2 2 3 3 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB847-85（ISO7051-1983）十字槽半沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.80 5.50 7.30 8.40 9.30 10.30 11.30 K max 1.10 1.70 2.35 2.60 2.80 3.00 3.15MH型 2.20 3.40 4.80 5.20 5.40 6.70 7.30 Z型 2.20 3.30 4.80 5.20 5.60 6.60 7.20 槽号0 1 2 2 2 3 3L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB5282-85（ISO1481-1983）开槽盘头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 4.0 5.6 7.0 8.0 9.5 11.0 12.0 K max 1.30 1.80 2.10 2.40 3.00 3.20 3.60 n 公称0.50 0.80 1.0 1.2 1.2 1.6 1.6 t min 0.50 0.70 0.80 1.00 1.20 1.30 1.40 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB5283-85（ISO1482-1983）开槽沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.80 5.50 7.30 8.40 9.30 10.3 11.3 K max 1.10 1.70 2.35 2.60 2.80 3.00 3.15 n 公称0.50 0.80 1.00 1.20 1.20 1.60 1.60 t min 0.40 0.60 0.90 1.00 1.10 1.10 1.20 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB5284-85（ISO1483-1983）开槽半沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.80 5.50 7.30 8.40 9.30 10.3 11.3 K 1.10 1.70 2.35 2.60 2.80 3.00 3.15 n 公称0.50 0.80 1.00 1.20 1.20 1.60 1.60 t min 0.80 1.20 1.40 1.60 2.00 2.20 2.40 L 4.5-1.6 6.5-19 9.5-22 13-38 16-45 19-50 22-75GB5285-85（ISO1479-1983）六角头自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 ST8.0 S max 3.20 5.00 5.50 7.00 8.00 8.00 10.0 13.0 K max 1.60 2.30 2.60 3.00 3.80 4.10 4.70 6.00 L 4.5-13 6.5-19 9.5-25 9.5-32 9.5-50 13-50 13-50 16-50GB9456-85十字槽凹穴六角自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.8 ST3.5 ST4.2 ST4.8 ST6.3 ST8.0 dk max 5.00 5.50 7.00 8.00 10.0 13.0K max 2.30 2.60 3.00 3.80 4.70 6.00 m 参考 2.50 3.50 4.00 4.40 6.20 7.20槽号 1 2 2 2 3 3L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 16-50DIN6928-90六角头法兰面自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.9 ST3.5 ST4.2 ST4.8 ST6.3 ST8.0 dc max 6.30 8.30 8.80 10.5 13.5 18.0K max 2.80 3.40 4.10 4.30 5.90 7.00 s 参考 4.00 5.50 7.00 8.00 10.0 13.0 L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 16-50GB6561-86十字槽沉头自攻锁紧螺钉材料：20Mn 15MnB 机械性能：A级10 15 机械性能：B级螺纹规格M2.5 M3 M4 M5 M6dk max 4.70 5.50 8.40 9.30 11.3K max 1.50 1.65 2.70 2.70 3.30d max 2.58 3.08 4.13 5.13 6.16h max 2.46 2.95 3.96 4.93 5.93m 参考 2.90 3.20 4.60 5.20 6.80槽号 1 1 2 2 3L 5-16 6-20 8.30 10-36 12-40GB6560-86十字槽盘头自攻锁紧螺钉材料：20Mn 15MnB 机械性能：A级10 15 机械性能：B级螺纹规格M2 M2.5 M3 M4 M5 M6dk max 4.00 5.00 5.60 8.00 9.50 12.0K max 1.60 2.10 2.40 3.10 3.70 4.60d max 2.04 2.58 3.08 4.13 5.13 6.16h max 1.95 2.46 2.95 3.96 4.93 5.93m 参考 1.90 2.70 3.0 4.40 4.90 6.90槽号0 1 1 2 2 3L 4-12 5-16 6-20 8.30 10-35 12-40GB6562-86十字槽半沉头自攻锁紧螺钉材料：20Mn 15MnB 机械性能：A级10 15 机械性能：B级螺纹规格M2.5 M3 M4 M5 M6dk max 4.70 5.50 8.40 9.30 11.3K max 1.50 1.65 2.70 2.70 3.30d max 2.58 3.08 4.13 5.13 6.16h max 2.46 2.95 3.96 4.93 5.93m 参考 3.00 3.40 5.20 5.40 7.30槽号 1 1 2 2 3L 5-16 6-20 8.30 10-35 12-40GB6563-86六角头自攻锁紧螺钉材料：20Mn：15MnB 机械性能：A级 B级 10 15螺纹规格M5 M6 M8 M10 M12s max 8.00 10.0 13.0 16.0 18.0K max 3.65 4.15 5.45 6.58 7.68d max 5.13 6.16 8.17 10.18 12.19h max 4.93 5.93 7.91 9.89 11.87L 10-50 12-60 16-80 20-80 24-80DIN968-94十字槽扁圆头法兰面自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 7.50 9.00 10.0 11.5 13.0 14.5K max 2.35 2.60 3.05 3.55 3.80 4.55mH型 3.00 4.20 4.60 5.00 6.50 7.10 Z型 2.90 3.90 4.30 4.70 6.20 6.70 槽号 1 2 2 2 3 3 L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 13-50GB/T13806.2-92精密机械用紧固件十字槽自攻螺钉---刮削端材料：渗碳钢螺纹规格dST2.2 ST2.9 ST3.5 ST4.2 A型B型C型A型B型C型A型B型C型A型B型k max 4.0 3.8 5.6 5.5 7.0 7.3 8.0 8.4K max 1.6 1.1 2.4 1.7 2.6 2.35 3.1 2.6Lm 1.60 2.10 2.50 2.80 m 参考 1.9 1.9 2.2 3.0 3.2 3.4 3.9 4.4 4.8 4.4 4.6槽号0 1 2 2L 5-10 5-20 8-25 8-25DIN 6928-90六角头法兰面自攻螺钉螺纹规格ST2.9 ST3.5 ST4.2 ST4.8 ST6.3 ST8.0 dc max 6.30 8.30 8.80 10.5 13.5 18.0 K max 2.80 3.40 4.10 4.30 5.90 7.00 s max 4.00 5.50 7.00 8.00 10.0 13.0 L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 16-50GB 6563-86六角头自攻锁紧螺钉 材料：20Mn 15MnB 10 15 机械性能：A 级 B 级螺纹规格 M5 M6 M8 M10 M12 s max 8.00 10.0 13.0 16.0 18.0 K max 3.65 4.15 5.45 6.58 7.68 d max 5.13 6.16 8.17 10.18 12.19 h max 4.93 5.93 7.91 9.89 11.87 L10.5012.6016.8020.8024.80GB898-88双头螺柱 bm=1.25d 材料：钢 机械性能：4.8 6.8 8.8 10.9 不锈钢 机械性能：A2-50螺纹规格d M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 Bm 公称6 8 10 12 15 18 20 22 25 28 30 35 38 BL≤22 b=10 L≤22 b=10 L≤22 b=12 L≤28 b=14 L≤30 b=16 L≤35 b=18 L≤38 b=20 L≤40 b=22 L≤40 b=22 L≤45 b=25 L≤50 b=30 L≤60 b=35 L≤65 b=40 L>22 b=16 22<L≤30 b=14 22<L≤30 b=16 28<L≤38 b=16 30<L≤40 b=20 35<L≤45 b=25 38<L≤55 b=30 40<L≤60 b=35 40<L≤65 b=35 30<L≤70 b=40 50<L≤75 b=45 60<L≤85 b=50 65<L≤90 b=50L>30 b=18 L>30 b=22 L>38 b=26 L>40 b=30 45<L≤120 b=34 55<L≤120 b=38 60<L≤120 b=42 65<L≤120 b=46 70<L≤120 b=50 75<L≤120 b=54 85<L≤120 b=60 90<L≤120b=66L>120 b=40 L>120 b=44 L>120 b=48 L>120 b=52 L>120 b=50 L>120 b=54 L>120 b=60 L>120b=72L 16-50 20-70 20-90 25-120 25-120 30-140 30-160 35-180 35-200 40-200 50-200 50-200 60-200GB901-88等长双头螺柱 B级材料：钢机械性能：4.8 6.8 8.8 10.9不锈钢机械性能：A2-50螺纹规格d M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 M42 M48b 16 18 28 32 36 40 44 48 52 56 60 66 72 84 96 108L 20-100 25-120 30-160 40-200 50-240 60-280 60-300 60-300 70-300 80-300 90-300 100-300 140-400 140-500 140-500 150-500DIN 975长螺杆材料：钢机械性能：4.8螺纹规格d M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 L 1000-40008．钢结构用扭剪型高强螺栓连接副 GB3632-83 材料：合金钢机械性能：螺栓10.9S ；钢螺母10S 垫圈HRC35-45螺纹规格d M16 M20 M22 M26螺栓 dk min 30 37 41 44 K 公称10 13 14 15 L 40-60 65-120 45-70 75-140 50-75 80-105 55-80 85-180b 30 35 35 40 40 45 45 50螺母 s max 27 34 36 41 m max 17.10 20.70 23.60 24.20e min 29.56 37.29 39.55 45.20垫圈 dl min 17 21 23 25 dsb max 33 40 42 47s max 4.80 4.80 5.80 5.809．钢结构用高强度大六角螺栓连接副 GB/T1228-91 GB/T1230-91 材料：合金钢机械性能：螺栓10.9S ；钢螺母10H 垫圈HRC35-45 螺纹规格d M12 M16 M20 [M22] M24 [M27] M30螺栓（b）L≤40 b=25L≤50 b=30L≤60 b=36L≤65 b=40L≤70 b=45 L≤50 b=50L≤80 b=55 L>40 b=30 L>50 b=35 L>60 b=40 L>65 b=45 L>70 b=50 L>75 b=55 L>80 b=60e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37K 公称7.50 10.00 12.50 14.00 15.00 17.00 18.70 s 21.00 27.00 34.00 36.00 41.00 46.00 50.00 L 35-75 45-130 50-160 55-220 60-240 65-260 70-260 螺母 e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37 m max 12.30 17.10 20.70 23.60 24.20 27.60 30.70 s max 21.00 27.00 34.00 36.00 41.00 46.00 50.00 垫圈 dl min 13.00 17.00 21.00 23.00 25.00 28.00 31.00 ds max 25.00 33.00 40.00 42.00 47.00 52.00 56.00 s max 3.00 4.00 4.00 5.00 5.00 5.00 5.0010．半圆头方颈螺栓 GB12-88 材料：钢机械性能：4.6 4.8 8.8螺纹规格d M6 M8 M10 M12 M16 M20（b）L≤12518 22 26 30 38 46 125<L≤20028 32 36 44 52 dk max 13.10 17.10 21.30 25.30 33.60 41.60 K max 4.08 5.28 6.48 8.90 10.90 13.10 Ss max 6.30 8.36 10.36 12.43 16.43 20.52 Kl max 4.40 5.40 6.40 8.45 10.45 12.55 L 16-60 16-80 25-100 30-120 45-160 65-200GB14-88大半圆头方颈螺栓材料；钢机械性能：4.6 4.8 8.8螺纹规格d M6 M8 M10 M12 M14 M16 M20（b）L≤12518 22 26 30 34 38 46 125<L≤20028 32 36 40 44 52 dk max 15.10 19.10 24.30 29.30 33.60 36.60 45.60K max 3.48 4.48 5.48 6.48 7.90 8.90 10.90Ss max 6.30 8.36 1036 12.43 14.43 16.43 20.52Kl max 4.40 5.40 6.40 8.45 9.45 10.45 12.55 L 16-60 16-80 25-100 30-120 34-140 45-160 65-200GB798-88活节螺栓---C级材料：钢机械性能：4.6 5.6螺纹规格d M6 M8 M10 M12 M16 M20b 18 22 26 30 38 52d1 max 5.07 6.07 8.08 10.08 12.095 16.095S max 7.92 9.92 11.905 13.902 17.902 21.89D 12 14 18 20 28 34L 30-55 35-70 40-110 50-130 60-160 70-180GB825-88吊环螺钉B型材料：15# 20# 25#钢螺纹规格d M8 M10 M12 M16 M20 M24 M30 M36 dl 8 10 12 14 16 20 24 28Dl 20 24 28 34 40 48 56 67d2 20 25 29 35 40 49 57 69(d4) 36 44 52 62 72 88 104 123h 18 22 26 31 36 44 53 63L 16 20 22 28 35 40 45 55GB70-76（老标准）内六角圆柱螺钉材料：钢机械性能：8.8 10.9螺纹规格d M4 M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 M36b 12 14 24 20 25 36 35 40 50 60 70 80dk 7.00 8.50 10.0 12.5 15.0 18.0 21.0 24.0 30.0 36.0 42.0 50.0 K 4 5 6 8 10 12 14 16 20 24 30 36 S 3 4 5 6 8 10 12 12 14 17 19 24 L 8-40 10-50 12-60 16-80 20-100 25-120 30-120 30-160 40-200 50-200 60-200 70-200GB70-85（ISO4762-1977）内六角圆柱头螺钉材料：钢机械性能：8.8 10.9 12.9不锈钢机械性能：A2-50 A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 M36b 18 20 22 24 28 32 36 40 44 52 60 72 84dk max 5.50 7.00 8.50 10.0 13.0 16.0 18.0 21.0 24.0 30.0 36.0 45.0 54.0 K max 3 4 5 6 8 10 12 14 16 20 24 30 36 S 2.50 3.00 4.00 5.00 6.00 8.00 10.0 12.0 14.0 17.0 19.0 22.0 27.0 L 6-30 8-40 10-50 12-60 16-80 20-100 25-120 30-120 30-160 40-200 50-200 60-200 70-200GB 8262-87d 12 14 16 18 20 22 24 27 30dk 基本尺寸21 24 28 31 35 39 42 47 53 极限偏差0 0 0-0.52 -0.62 0.74 K 基本尺寸9 10 11 12 13 15.5 17.5 19.5 21.5极限偏差-0.36-0.43-0.52R 基本尺寸 6 7 8 9 10 11 12 13.5 15 极限偏差±0.18±0.215Y 基本尺寸17 20 23 26 29 31 34 38 42 极限偏差±0.215±0.26±0.31h 基本尺寸8 9 10 11 12 14 16 18 20极限偏差±0.18±0.215±0.26 ds 基本尺寸12 14 16 18 20 22 24 27 30极限偏差-0.43-0.52z 2.0 2.5 3.0 4.0c 1.0 1.5r1 11 13 15 17 19 21 23 25 28 r≥0.6 0.8 1.0Oval Neck Track BoltNominal Dia Over Thread Head Neck Length Under HeadThreadLength Min Threadsper inchD A H r1 r2 O R P r3 V L Lr1/2 7/8 5/16 11/16 9/32 5/8 19/32 5/16 1/2body Same as bodyida of boltUnder 7 in.byseps of 1/4 in.1-1/8 135/8 1-5/64 25/64 59/64 23/64 13/16 25/32 3/8 1-1/4 11NOTES:(1)In ordering bolts, specify the nominal diameter (D) over the threads and not the body diamter.(2)Standard sizes for industrial use are 1/2,5/8,3/4,7/8,and 1 in. with free fit ASME heavy squae nuts, page D-14.(3)Tolerances:Length(L)puls or minus 1/8 in.Neck(O and R)plus or minus 1/32 in.Head (A and H)plus or minus 1/16 in.(4)For additional requirements see Notes on page C-65.(5)All dimensions are in inches.。

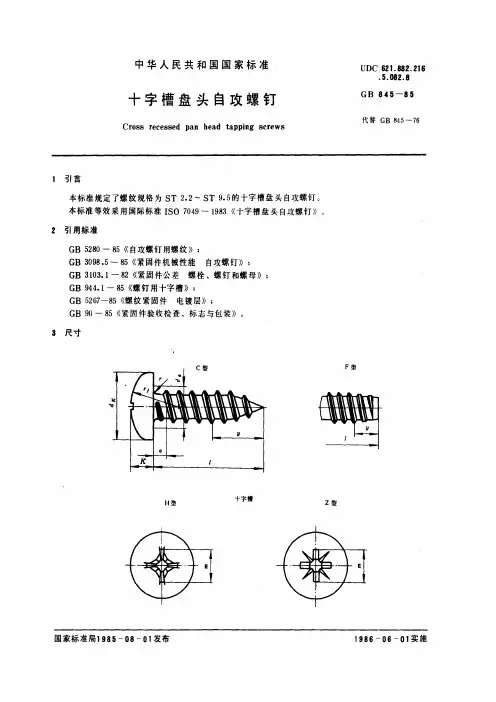

十字槽盘头自攻螺钉
GB 90-85
5 标记
螺纹规格 ST3.5 、公称长度 l = 16mm 、 H 型楠、镀悴钝化的 C 型十字槽盘头自攻螺钉的标记示
例:
自攻螺钉 GB
845 … 85 - ST 3.5 x16 - C 伽 H
附加说明:
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口 o
本标准由机械工业部标准化研究所负责起草。
ah · 领 it--"
范围
45
50
p
=螺距。 不予制造。
②表中带"一"标远的规格，
GB 845-85
4 技术条件
GB 5280-85 GB 3098.5 … 85
产品等级
公盖
蝶
纹
机栅性能
A
标
准
GB 3103.1-82 GB 944.1 … 85
镀钵钝化 GB 5267 喃喃 85
十字槽
我面处理
1食收及包装
…
0
a
尺寸
n自
K
H~段
十字槽
z 型
国家标准局 1985
08 … 01 发布
1986
06 一 01 实施
黯m
螺纹规格
ST2.2
。.8
ST2.9 1. 1 1. 1 3.5 5.6 5.3 2.4 2.15 0.1 5 1 3 1.4 1.8 3 1.45 1.75 2.6 2.1
ST3.5 1.3 1.3 4.1 7 6.64 2.6 2.35
mm
3.7 5.7 8.7 12.2 15.2 18.2 20.7 23.7 30.7 36.7 43.5 48.5
max

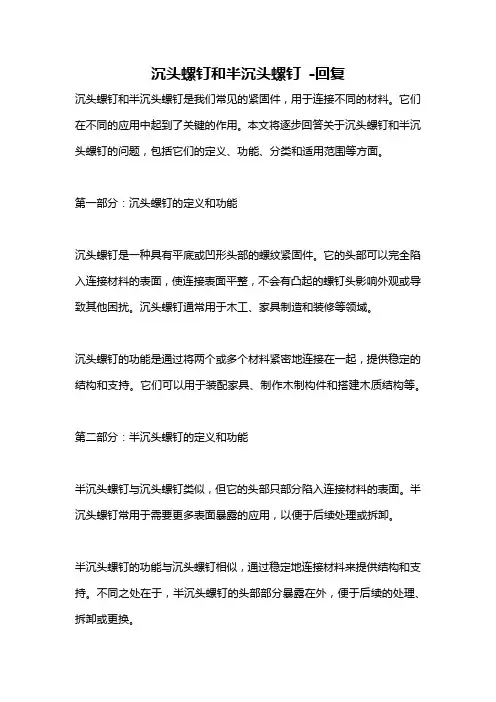

沉头螺钉和半沉头螺钉 -回复
沉头螺钉和半沉头螺钉-回复沉头螺钉和半沉头螺钉是我们常见的紧固件，用于连接不同的材料。
它们在不同的应用中起到了关键的作用。
本文将逐步回答关于沉头螺钉和半沉头螺钉的问题，包括它们的定义、功能、分类和适用范围等方面。
第一部分：沉头螺钉的定义和功能沉头螺钉是一种具有平底或凹形头部的螺纹紧固件。
它的头部可以完全陷入连接材料的表面，使连接表面平整，不会有凸起的螺钉头影响外观或导致其他困扰。
沉头螺钉通常用于木工、家具制造和装修等领域。
沉头螺钉的功能是通过将两个或多个材料紧密地连接在一起，提供稳定的结构和支持。
它们可以用于装配家具、制作木制构件和搭建木质结构等。
第二部分：半沉头螺钉的定义和功能半沉头螺钉与沉头螺钉类似，但它的头部只部分陷入连接材料的表面。
半沉头螺钉常用于需要更多表面暴露的应用，以便于后续处理或拆卸。
半沉头螺钉的功能与沉头螺钉相似，通过稳定地连接材料来提供结构和支持。
不同之处在于，半沉头螺钉的头部部分暴露在外，便于后续的处理、拆卸或更换。
第三部分：沉头螺钉和半沉头螺钉的分类沉头螺钉和半沉头螺钉可以根据材料、头部形状和驱动方式等进行分类。
根据材料分类：1. 木材用螺钉：适用于木材连接，如制作家具、木质结构等。
2. 金属用螺钉：适用于金属连接，如制作金属构件、机械设备等。
3. 塑料用螺钉：适用于塑料连接，如塑料制品、电子产品等。
根据头部形状分类：1. 平底沉头螺钉：头部底部平整，完全陷入连接材料内。
2. 凹形沉头螺钉：头部底部有一个凹陷，使得螺钉头在材料表面较难察觉，常用于隐藏性要求较高的应用。
根据驱动方式分类：1. 一字槽沉头螺钉：适用于标准螺丝刀驱动。
2. 十字槽沉头螺钉：适用于十字螺丝刀驱动。
3. 内六角沉头螺钉：适用于六角扳手驱动。
第四部分：沉头螺钉和半沉头螺钉的适用范围沉头螺钉和半沉头螺钉适用于不同的应用领域。
沉头螺钉的适用范围包括但不限于以下几个方面：1. 木工制作：用于连接和固定木材，如家具、木制构件等。
十字槽半沉头螺钉标准
十字槽半沉头螺钉标准一、尺寸规格1.1螺纹直径十字槽半沉头螺钉的螺纹直径通常根据所需的承载能力和应用场景来选择。
常用的螺纹直径有M2、M3、M4、M5、M6、M8等。
1.2螺钉长度螺钉的长度根据实际安装需求和设计要求来确定。
一般情况，螺钉的长度应足够长，以使其能够穿透所需的安装材料，并牢固地固定在另一侧。
1.3螺钉头部直径螺钉的头部直径通常比螺纹直径稍大，以提供足够的拧紧力矩。
头部直径的大小也会影响到螺钉在安装材料中的穿透深度。
1.4沉头部分直径沉头部分的直径通常比螺钉头部直径稍大，以确保沉头螺钉在安装后能够与安装材料表面平齐，不会突出。
二、材质选择2.1碳钢对于需要高强度和耐腐蚀性的应用场景，可以选择碳钢材质的十字槽半沉头螺钉。
碳钢螺钉具有良好的力学性能和耐磨性，适用于各种机械设备和结构件的连接。
2.2不锈钢不锈钢材质的十字槽半沉头螺钉具有较好的耐腐蚀性和美观性，适用于电子产品、医疗器械、食品加工等行业。
不锈钢螺钉的强度和耐磨性也较好，可以满足长期使用的需求。
2.3铜及铜合金对于需要良好导电性和导热性的应用场景，可以选择铜及铜合金材质的十字槽半沉头螺钉。
铜螺钉具有较好的加工性能和耐磨性，适用于电线连接、电子产品装配等领域。
三、应用领域3.1机械设备十字槽半沉头螺钉在机械设备制造中得到广泛应用，如机床、泵、阀、压缩机等。
这些设备中的零部件通常需要高强度和耐腐蚀性的连接，因此碳钢和不锈钢材质的螺钉是常用的选择。
3.2电子产品在电子产品制造中，十字槽半沉头螺钉用于固定电子元件和电路板。
由于电子产品对美观性和耐腐蚀性的要求较高，因此不锈钢和铜合金材质的螺钉较为常用。
螺丝型号区分
一. 螺纹种类:A: 三角螺纹( 60 度) : 结合/ 锁紧B: 管用三角螺纹( 55 度): 结合/ 锁紧C: 梯形螺纹( 30 or 29 度) : 动力传动D: 方螺纹( 90 度) : 动力传动二. 常用螺丝种类:A: Machine Screw: 机械螺丝B: Tapping Screw: 自攻螺丝(分使用于金属与使用于塑料二种)B-1: Sheet Metal Tapping Screw. (铁板牙自攻螺丝)B-2: Plastic Tapping Screw. ( 塑料用, 自攻螺丝)C: Wooden Screw : 木工螺丝D: Drywall Screw : 水泥墙螺丝三. 常见螺丝材质:a.Low Carbon Steel :低碳钢b. SS-304 : Stainless Steel 304c. SS-302: Stainless Steel 302 :结构韧性较好d. Aluminum 5052 :铝合金5052d. Brass:黄铜e. Bronze: 青铜f. UNS C11000 Copper: 锑铜四. 常见螺丝规格与标示:A: 公制螺丝B: 美规螺丝C: 英制螺丝A: 公制机械螺丝: MetricEx: M3 x 6 –P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑.Finish Code: 外观处理规格Head Code: 头部外型Thr ead Code螺丝型号Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度(mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号,如M3 即螺丝外径为3.00 mm.; M4 即螺丝外径为4.00mm.Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标示螺丝长度, 单位为mm.螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度.但平头螺丝例外, 其螺丝之总长度标示含头部高度.A-3: Drive Code/ 头部剖沟,特征.一般常用规格如下:a. Slotted: 一字( Minus ) b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.一般常用规格如下:a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.一般常用规格如下:a. Z: Zine-Plate d: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Ty pe:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet M etal 或塑料部品使用.B: 美规螺丝.a.一般以番号标示, 如#2-56, #4-40, #6-32, #8-32, # 10-24…etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-2 4…etc.Ex: 632 –8 –P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度Thread Code: 螺丝型号B-1: Thread Code: 螺丝型号一般常用规格如下:a. #2-56 (0.086-56): 2 番56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番32 牙e. # 10-24 (0.190-24): 10 番24 牙***牙为每吋之牙数.***B-2: Length Code: 螺丝长度美规螺丝长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50” 长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50” 长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50” 长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50” 长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50” 长, PPB.C-2: Length Code:为英吋标示, 须乘以25.40 换算为mm一般常用规格a. Slotted: 一字( Minus )b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.公制自攻螺丝:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.***牙为每吋之牙数.***根据螺栓尺寸区分螺栓槽口根据十字槽螺丝刀尺寸区分十字槽螺栓十字槽螺栓 Ph/螺纹直径P z 螺纹直径根据十字槽螺丝刀尺寸区分十字槽螺栓Torx ® 螺栓/螺纹直径木螺丝螺丝的一种。
十字槽沉头螺钉标准
十字槽沉头螺钉标准十字槽沉头螺钉是一种常见的紧固件，广泛应用于机械设备、家具、电子产品等领域。
它的标准化生产和使用对产品的质量和安全具有重要意义。
下面将介绍十字槽沉头螺钉的标准规范，以便更好地了解和应用这一紧固件。
一、材料标准。
十字槽沉头螺钉的材料应符合相关标准，通常采用碳素钢、合金钢、不锈钢等材质。
在使用过程中，要根据具体的工作环境和要求选择合适的材料，以确保螺钉的使用寿命和性能。
二、尺寸标准。
十字槽沉头螺钉的尺寸包括直径、长度、螺纹规格等，这些尺寸应符合国家标准或行业标准。
在选用螺钉时，需要根据实际需要和要求进行选择，避免因尺寸不合适而导致安装困难或使用不当的情况。
三、表面处理标准。
为了提高十字槽沉头螺钉的防腐蚀性能和美观度，通常会对其表面进行处理，如镀锌、镀镍、喷涂等。
这些表面处理应符合相关标准要求，以确保螺钉在不同环境下都能保持良好的使用性能。
四、质量检验标准。
在生产过程中，对十字槽沉头螺钉的质量进行检验是非常重要的。
质量检验标准包括外观质量、尺寸偏差、螺纹质量、拉伸性能等方面，只有通过严格的检验，才能确保螺钉的质量符合标准要求。
五、标识标准。
为了便于使用和管理，十字槽沉头螺钉应在其表面进行标识，包括生产厂家标识、材料标识、规格标识等内容。
这些标识应清晰、完整，便于用户识别和使用。
六、使用标准。
在使用十字槽沉头螺钉时，应按照相关标准要求进行操作，包括拧紧力矩、安装方法、使用环境等方面。
只有在符合标准要求的条件下使用，才能确保螺钉的可靠性和安全性。
总结。
十字槽沉头螺钉作为一种常见的紧固件，在各个领域都有着重要的应用价值。
了解和遵循其标准规范，对于保障产品质量和安全具有重要意义。
希望生产和使用单位能够加强对十字槽沉头螺钉标准的学习和应用，共同推动相关行业的健康发展。
十字槽沉头自攻螺钉规格
十字槽沉头自攻螺钉规格
十字槽沉头自攻螺钉的规格可以根据不同的需求和用途而有所不同。
以下是一些常见的十字槽沉头自攻螺钉规格的示例：
1. 直径（Diameter）：自攻螺钉的直径通常以英寸（inch）或毫米（mm）为单位来表示，常见的直径包括#4、#6、#8、#10、1/4英寸、5/16英寸等。
毫米规格通常以M开头，如M3、M4、M5、M6等。
2. 长度（Length）：自攻螺钉的长度通常以英寸或毫米表示，取决于螺钉的具体用途和安装深度。
常见的长度包括1/2英寸、3/4英寸、1英寸、1.5英寸、2英寸等。
毫米规格也有相应的长度，例如10mm、20mm、30mm等。
3. 螺纹类型（Thread Type）：自攻螺钉的螺纹类型可以根据用途不同而有所变化，常见的类型包括粗螺纹（Coarse Thread）和细螺纹（Fine Thread）。
4. 材料（Material）：自攻螺钉的材料通常包括钢、不锈钢、铜、铝等，具体的材料取决于用途和环境要求。
5. 钉头类型（Head Type）：自攻螺钉的钉头类型可以有许多种，
包括沉头（Flat Head）、圆头（Round Head）、锥头（Oval Head）等，选择取决于装饰性和应用场景。
6. 钉头的驱动类型：常见的驱动类型包括十字槽（Phillips）、印花（Pozi）、方头（Square）、六角（Hex）、六角瓦（Hex Washer）、六角弯曲（Hex Flange）等。
需要注意的是，选择自攻螺钉的规格应该根据具体的项目需求和安装情况来决定，以确保螺钉的性能和稳固度。
如果需要特定规格的自攻螺钉，建议咨询螺钉制造商或供应商，以获取最准确的信息和建议。
十字槽沉头螺钉标准
十字槽沉头螺钉标准十字槽沉头螺钉是一种常用的紧固件，其标准化生产对于工程施工和产品制造具有重要意义。
本文将对十字槽沉头螺钉的标准进行详细介绍，包括其标准规格、生产工艺、质量要求等方面的内容。
首先，十字槽沉头螺钉的标准规格是指其尺寸、材质、表面处理等方面的要求。
根据国际标准化组织的要求，十字槽沉头螺钉的规格应符合ISO标准，其中包括螺纹直径、螺纹长度、螺钉长度、头部直径、头部厚度等参数的规定。
此外，十字槽沉头螺钉的材质一般为碳钢、合金钢或不锈钢，其表面处理可以采用镀锌、镀镍、磷化等方式，以提高其耐腐蚀性能。
其次，十字槽沉头螺钉的生产工艺对于其质量和使用性能具有重要影响。
在生产过程中，需要严格控制螺纹加工、头部成型、表面处理等工艺环节，以确保螺钉的尺寸精度和表面光洁度。
此外，还需要对螺钉进行热处理、淬火等工艺处理，以提高其强度和硬度。
在生产过程中，需要严格执行相关的标准和工艺流程，确保螺钉的质量稳定和可靠。
再者，十字槽沉头螺钉的质量要求是保证其使用性能和安全性的重要保障。
在质量控制方面，需要对螺钉进行严格的检测和试验，包括外观检查、尺寸测量、拉伸试验、扭矩试验、盐雾试验等多项指标的检测。
只有通过了这些质量检测和试验的螺钉，才能够被允许投入使用。
此外，在使用过程中，还需要对螺钉进行定期的检查和维护，以确保其使用安全。
总之，十字槽沉头螺钉作为一种常用的紧固件，其标准化生产对于工程施工和产品制造具有重要意义。
通过严格执行相关的标准规范，控制生产工艺，加强质量管理，可以确保十字槽沉头螺钉的质量稳定和可靠，为工程施工和产品制造提供有力的支持。
希望本文的介绍能够对十字槽沉头螺钉的标准有所帮助，谢谢阅读！。
螺钉国标图示
螺钉国标图示1. 内六角平端紧定螺钉 GB77-85（ISO4026-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20dp max 2.0 2.5 3.5 4.0 5.5 7.0 8.5 12.0 15.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0 L 4-16 5-20 6-25 8-30 10-40 12-50 16-60 20-60 25-602. 内六角锥端紧定螺钉 GB78-85（ISO4027-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20 dp max 1.5 2.0 2.5 3.0 4.0 5.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0 L 5-16 6-20 8-25 10-30 12-40 16-50 20-60 25-60 30-603．内六角圆柱端紧定螺钉 GB79-85（ISO4028-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20dp max 2.0 2.5 3.5 4.0 5.5 7.0 8.5 12.0 15.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0Z 短圆柱端max 1.0 1.25 1.50 1.75 2.25 2.75 3.25 4.30 5.30 长圆柱端max 1.75 2.25 2.75 3.25 4.30 5.30 6.30 8.36 10.36 L 6-16 8-20 10-25 14-30 16-40 20-50 25-60 30-60 35-604．内六角凹端紧定螺钉 GB80-85（ISO4029-1977）材料：钢机械性能：33H 45H ；不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20dp max 1.4 2.0 2.5 3.0 5.0 6.0 8.0 10.0 14.0 s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0 L 4-16 5-20 6-25 8-30 10-40 12-50 16-60 20-60 25-605．开槽圆柱头螺钉 GB65-85（ISO1207-1983）材料：钢机械性能：4.8 ；不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M5 M6 M8 M10b 25 25 25 38 38 38 38dk max 3.8 4.5 5.5 8.5 10.0 13.0 16.0K max 1.4 1.8 2.0 3.3 3.9 5.0 6.0n 公称0.5 0.6 0.8 1.2 1.6 2.0 2.5t min 0.6 0.7 0.85 1.3 1.6 2 2.4L 4-20 5-25 6-30 10-50 12-60 16-80 20-806．开槽盘头螺钉 GB67-85（ISO1580-1983）材料：钢机械性能：4.8 ；不锈钢机械性能：A2-50螺纹规格d M3 M3.5 M4 M5 M6 M8 M10b 25 33 38 38 38 38 38dk max 5.6 7.0 8.0 9.5 12 16 20K max 1.8 2.1 2.4 3.0 3.6 4.8 6.0n 公称0.8 0.8 1.2 1.2 1.6 2.0 2.5t min 0.7 0.8 1.0 1.2 1.4 1.9 2.4L 6-30 8-35 8-40 10-50 12-60 16-80 20-807．开槽沉头螺钉 GB68-85（ISO2009-1983）材料：钢机械性能：4.8 ；不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M3.5 M4 M5 M6 M8 M10b 25 25 25 33 38 38 38 38 38dk max 3.8 4.7 5.5 6.5 8.4 9.3 11.3 15.8 18.3K max 1.2 1.5 1.65 1.93 2.70 2.70 3.30 4.65 5.00 n 公称0.5 0.6 0.8 0.8 1.2 1.2 1.6 2.0 2.5t min 0.4 0.5 0.6 0.7 1.0 1.1 1.2 1.8 2.0 L 4-20 5-25 6-30 8-35 8-40 10-50 12-60 16-80 20-80GB69-85（ISO2010-1983）开槽半沉头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 3.8 4.7 5.5 8.4 9.3 11.3 15.8 18.3K max 1.2 1.5 1.65 2.7 2.7 3.3 4.65 5.00n 公称0.5 0.6 0.8 1.2 1.2 1.6 2.0 2.5t min 0.8 1.0 1.2 1.6 2.0 2.4 3.2 3.8 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80GB818-85（ISO7045-1983）十字槽盘头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 4.0 5.0 5.6 8.0 9.5 12.0 16.0 20.0K max 1.6 2.1 2.4 3.1 3.7 4.6 6.0 7.5mH型 1.9 2.7 3.0 4.4 4.9 6.9 9.0 10.1 Z型 1.9 2.6 2.9 4.4 4.6 6.8 8.8 10.0 槽号0 1 1 2 2 3 4 4 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80GB819-85（ISO7046-1983）十字槽沉头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 3.8 4.7 5.5 8.4 9.3 11.3 15.8 18.3K max 1.20 1.50 1.65 2.70 2.70 3.30 4.65 5.00mH型 1.90 2.90 3.20 4.60 5.20 6.80 8.90 10.00 Z型 2.00 3.00 3.20 4.60 5.10 6.80 9.00 10.00 槽号0 1 1 2 2 3 4 4 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80GB820-85（ISO7047-1983）十字槽半沉头螺钉材料：钢机械性能：4.8不锈钢机械性能：A2-50螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10b 25 25 25 38 38 38 38 38dk max 3.80 4.70 5.50 8.40 9.30 11.30 15.80 18.3K max 1.20 1.50 1.65 2.70 2.70 3.30 4.65 5.00mH型 2.00 3.00 3.40 5.20 5.40 7.30 9.60 10.40 Z型 2.20 3.00 3.80 5.20 5.60 7.20 9.60 10.40 槽号0 1 1 2 2 3 4 4 L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80DIN7991-86内六角沉头螺钉材料：钢机械性能：8.8 10.9不锈钢机械性能：A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20 L<125 12 14 16 18 22 26 30 38 46 125<L≤20024 28 32 36 44 52 L>200 45 49 57 65 dk max 6 8 10 12 16 20 24 30 36K max 1.70 2.30 2.80 3.30 4.40 5.50 6.50 7.50 8.50s 公称 2.00 2.50 3.00 4.00 5.00 6.00 8.00 10.0 12.0t min 0.95 1.55 2.05 2.25 3.20 4.10 4.30 5.00 5.60 L 8-30 8-40 10-50 12-50 16-60 20-70 25-70 35-90 40-100公制螺纹镀锌瓦楞闩材料：钢机械性能：4.8螺纹直径d M4 M5 M6 M8b 38 38 38 38dk 9.50 11.5 14.0 18.50K 2.50 3.00 3.50 4.50 s max 7 8 10 13m max 3.20 4.00 5.00 6.50 L 8-60 10-70 12-80 16-100GB99-86开槽圆头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 4.63 5.80 6.75 7.65 8.60 9.50 10.50 11.05 K max 1.98 2.37 2.65 2.95 3.25 3.5 3.95 4.34 n 公称0.60 0.80 0.90 1.00 1.20 1.20 1.40 1.60 t min 0.90 1.06 1.26 1.38 1.60 1.90 2.10 2.20 L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB100-86开槽沉头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12 K max 1.40 1.70 2.0 2.2 2.7 3.0 3.2 3.5 n 公称0.60 0.80 0.90 1.00 1.20 1.20 1.40 1.60t min 0.64 0.79 0.95 1.05 1.30 1.46 1.56 1.71 L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB101-86开槽半沉头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12 K max 1.40 1.70 2.00 2.20 2.70 3.00 3.20 3.50 n 公称0.60 0.80 0.90 1.00 1.20 1.20 1.40 1.60 t min 0.90 1.10 1.36 1.46 1.80 2.00 2.20 2.30 L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB950-86十字槽圆头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 4.63 5.80 6.75 7.65 8.60 9.50 10.50 11.05K max 1.98 2.37 2.65 2.95 3.25 3.50 3.95 4.34 m （参考） 2.70 3.70 3.90 4.30 4.50 4.70 6.10 6.60 槽号 1 2 2 2 2 2 3 3L 6-20 8-25 8-40 12-60 16-80 20-90 25-90 30-100GB951-86十字槽沉头木螺钉材料：钢铜 L0=2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12K max 1.40 1.70 2.0 2.2 2.7 3.0 3.2 3.5 m （参考） 2.70 3.80 4.20 4.80 5.20 5.40 6.70 7.30 槽号 1 2 2 2 2 2 3 3L 6-20 8-25 10-40 12-60 16-80 20-90 25-90 30-100GB952-86十字槽半沉头木螺钉材料：钢铜 L0≈2/3Ld 公称 2.5 3 3.5 4 4.5 5 5.5 6dk max 5 6 7 8 9 10 11 12K max 1.40 1.70 2.00 2.20 2.70 3.00 3.20 3.50 m （参考） 2.90 3.90 4.30 4.90 5.30 5.50 6.80 7.40 槽号 1 2 2 2 2 2 3 3L 6-20 8-25 10-40 12-60 16-80 20-80 25-90 30-100GB102-86六角头木螺钉材料：钢铜 L0≈2/3Ld 公称 6 8 10 12s max 10 13 16 18K max 4.38 5.68 6.85 7.95L 25-80 30-100 36-100 40-120GB/T14210-93墙板自攻螺钉L≤50mm 全螺纹L1=6mm L>50mm b>45mm材料：日本SWRCH18A 美国C1018螺纹规格 3.5 3.9 4.2螺距P 1.4 1.6 1.7导程S 2.8 3.2 3.4dk max 8.58m （参考） 5.00槽号 2L 19-50 25-75 40-100QB/SB1005-91米字槽沉头纤维板螺钉材料：渗碳钢L≤70mm 全螺纹L>70mm 螺纹长度按协议螺纹规格 3 3.5 4 4.5 5 6螺距P 1.35 1.60 1.80 2.0 2.2 2.6a max 2.36 2.60 2.80 3.0 3.20 3.60dk max 6 7 8 9 10 12K ≈ 1.80 2.0 2.35 2.55 2.85 3.35m ≈ 3.0 4.0 4.4 4.8 5.3 6.6槽号 1 2 2 2 2 3L 12-40 13-50 16-60 20-70 25-100 60-100GB845-85（ISO7049-1983）十字槽盘头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 4 5.6 7 8 9.5 11 12K max 1.60 2.40 2.60 3.10 3.70 4.0 4.60mH型 1.90 3.00 3.90 4.40 4.90 6.40 6.90 Z型 2 3 4 4.40 4.80 6.20 6.80 槽号0 1 2 2 2 3 3 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB846-85（ISO7050-1983）十字槽沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.8 5.5 7.3 8.4 9.3 10.3 11.3 K max 1.10 1.70 2.35 2.60 2.80 3.00 3.15mH型 1.90 3.2 4.40 4.60 5.20 6.60 6.80 Z型 2.00 3.20 4.30 4.60 5.10 6.50 6.80 槽号0 1 2 2 2 3 3 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB847-85（ISO7051-1983）十字槽半沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.80 5.50 7.30 8.40 9.30 10.30 11.30 K max 1.10 1.70 2.35 2.60 2.80 3.00 3.15MH型 2.20 3.40 4.80 5.20 5.40 6.70 7.30 Z型 2.20 3.30 4.80 5.20 5.60 6.60 7.20 槽号0 1 2 2 2 3 3 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB5282-85（ISO1481-1983）开槽盘头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 4.0 5.6 7.0 8.0 9.5 11.0 12.0 K max 1.30 1.80 2.10 2.40 3.00 3.20 3.60 n 公称0.50 0.80 1.0 1.2 1.2 1.6 1.6 t min 0.50 0.70 0.80 1.00 1.20 1.30 1.40 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB5283-85（ISO1482-1983）开槽沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.80 5.50 7.30 8.40 9.30 10.3 11.3 K max 1.10 1.70 2.35 2.60 2.80 3.00 3.15 n 公称0.50 0.80 1.00 1.20 1.20 1.60 1.60 t min 0.40 0.60 0.90 1.00 1.10 1.10 1.20 L 4.5-16 6.5-19 9.5-32 13-38 16-45 19-50 22-75GB5284-85（ISO1483-1983）开槽半沉头自攻螺钉材料：渗碳钢不锈钢L≤50mm 全螺纹L>50mm 螺纹长度按协议螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 3.80 5.50 7.30 8.40 9.30 10.3 11.3K 1.10 1.70 2.35 2.60 2.80 3.00 3.15 n 公称0.50 0.80 1.00 1.20 1.20 1.60 1.60 t min 0.80 1.20 1.40 1.60 2.00 2.20 2.40 L 4.5-1.6 6.5-19 9.5-22 13-38 16-45 19-50 22-75GB5285-85（ISO1479-1983）六角头自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 ST8.0 S max 3.20 5.00 5.50 7.00 8.00 8.00 10.0 13.0 K max 1.60 2.30 2.60 3.00 3.80 4.10 4.70 6.00 L 4.5-13 6.5-19 9.5-25 9.5-32 9.5-50 13-50 13-50 16-50GB9456-85十字槽凹穴六角自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.8 ST3.5 ST4.2 ST4.8 ST6.3 ST8.0dk max 5.00 5.50 7.00 8.00 10.0 13.0K max 2.30 2.60 3.00 3.80 4.70 6.00m 参考 2.50 3.50 4.00 4.40 6.20 7.20槽号 1 2 2 2 3 3L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 16-50DIN6928-90六角头法兰面自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.9 ST3.5 ST4.2 ST4.8 ST6.3 ST8.0 dc max 6.30 8.30 8.80 10.5 13.5 18.0K max 2.80 3.40 4.10 4.30 5.90 7.00 s 参考 4.00 5.50 7.00 8.00 10.0 13.0 L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 16-50GB6561-86十字槽沉头自攻锁紧螺钉材料：20Mn 15MnB 机械性能：A级10 15 机械性能：B级螺纹规格M2.5 M3 M4 M5 M6dk max 4.70 5.50 8.40 9.30 11.3K max 1.50 1.65 2.70 2.70 3.30d max 2.58 3.08 4.13 5.13 6.16h max 2.46 2.95 3.96 4.93 5.93m 参考 2.90 3.20 4.60 5.20 6.80槽号 1 1 2 2 3L 5-16 6-20 8.30 10-36 12-40GB6560-86十字槽盘头自攻锁紧螺钉材料：20Mn 15MnB 机械性能：A级10 15 机械性能：B级螺纹规格M2 M2.5 M3 M4 M5 M6dk max 4.00 5.00 5.60 8.00 9.50 12.0K max 1.60 2.10 2.40 3.10 3.70 4.60d max 2.04 2.58 3.08 4.13 5.13 6.16h max 1.95 2.46 2.95 3.96 4.93 5.93m 参考 1.90 2.70 3.0 4.40 4.90 6.90槽号0 1 1 2 2 3L 4-12 5-16 6-20 8.30 10-35 12-40GB6562-86十字槽半沉头自攻锁紧螺钉材料：20Mn 15MnB 机械性能：A级10 15 机械性能：B级螺纹规格M2.5 M3 M4 M5 M6dk max 4.70 5.50 8.40 9.30 11.3K max 1.50 1.65 2.70 2.70 3.30d max 2.58 3.08 4.13 5.13 6.16h max 2.46 2.95 3.96 4.93 5.93m 参考 3.00 3.40 5.20 5.40 7.30槽号 1 1 2 2 3L 5-16 6-20 8.30 10-35 12-40GB6563-86六角头自攻锁紧螺钉材料：20Mn：15MnB 机械性能：A级 B级 10 15螺纹规格M5 M6 M8 M10 M12s max 8.00 10.0 13.0 16.0 18.0K max 3.65 4.15 5.45 6.58 7.68d max 5.13 6.16 8.17 10.18 12.19h max 4.93 5.93 7.91 9.89 11.87L 10-50 12-60 16-80 20-80 24-80DIN968-94十字槽扁圆头法兰面自攻螺钉材料：渗碳钢不锈钢螺纹规格ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 dk max 7.50 9.00 10.0 11.5 13.0 14.5K max 2.35 2.60 3.05 3.55 3.80 4.55mH型 3.00 4.20 4.60 5.00 6.50 7.10 Z型 2.90 3.90 4.30 4.70 6.20 6.70 槽号 1 2 2 2 3 3 L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 13-50GB/T13806.2-92精密机械用紧固件十字槽自攻螺钉---刮削端材料：渗碳钢螺纹规格dST2.2 ST2.9 ST3.5 ST4.2 A型B型C型A型B型C型A型B型C型A型B型k max 4.0 3.8 5.6 5.5 7.0 7.3 8.0 8.4 K max 1.6 1.1 2.4 1.7 2.6 2.35 3.1 2.6 Lm 1.60 2.10 2.50 2.80m 参考 1.9 1.9 2.2 3.0 3.2 3.4 3.9 4.4 4.8 4.4 4.6 槽号0 1 2 2 L 5-10 5-20 8-25 8-25DIN 6928-90六角头法兰面自攻螺钉材料：渗碳钢厂不锈钢螺纹规格ST2.9 ST3.5 ST4.2 ST4.8 ST6.3 ST8.0 dc max 6.30 8.30 8.80 10.5 13.5 18.0 K max 2.80 3.40 4.10 4.30 5.90 7.00 s max 4.00 5.50 7.00 8.00 10.0 13.0 L 6.5-19 9.5-25 9.5-32 9.5-50 13-50 16-50GB 6563-86六角头自攻锁紧螺钉材料：20Mn 15MnB 10 15机械性能：A级 B级螺纹规格M5 M6 M8 M10 M12s max 8.00 10.0 13.0 16.0 18.0K max 3.65 4.15 5.45 6.58 7.68d max 5.13 6.16 8.17 10.18 12.19h max 4.93 5.93 7.91 9.89 11.87L 10.50 12.60 16.80 20.80 24.80GB898-88双头螺柱 bm=1.25d材料：钢 机械性能：4.8 6.8 8.8 10.9 不锈钢 机械性能：A2-50螺纹规格d M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 Bm 公称6 8 10 12 15 18 20 22 25 28 30 35 38 BL≤22 b=10 L≤22 b=10 L≤22 b=12 L≤28 b=14 L≤30 b=16 L≤35 b=18 L≤38 b=20 L≤40 b=22 L≤40 b=22 L≤45 b=25 L≤50 b=30 L≤60 b=35 L≤65 b=40 L>22 b=16 22<L≤30 b=14 22<L≤30 b=16 28<L≤38 b=16 30<L≤40 b=20 35<L≤45 b=25 38<L≤55 b=30 40<L≤60 b=35 40<L≤65 b=35 30<L≤70 b=40 50<L≤75 b=45 60<L≤85 b=50 65<L≤90 b=50L>30 b=18 L>30 b=22 L>38 b=26 L>40 b=30 45<L≤120 b=34 55<L≤120 b=38 60<L≤120 b=42 65<L≤120 b=46 70<L≤120 b=50 75<L≤120 b=54 85<L≤120 b=60 90<L≤120b=66L>120 b=40 L>120 b=44 L>120 b=48 L>120 b=52 L>120 b=50 L>120 b=54 L>120 b=60 L>120b=72L 16-50 20-70 20-90 25-120 25-120 30-140 30-160 35-180 35-200 40-200 50-200 50-200 60-200GB901-88等长双头螺柱 B 级 材料：钢 机械性能：4.8 6.8 8.8 10.9 不锈钢 机械性能：A2-50螺纹规格d M5M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 M42 M48 b 161828323640444852566066728496108L20-100 25-120 30-160 40-200 50-240 60-280 60-300 60-300 70-300 80-300 90-300 100-300 140-400 140-500 140-500 150-500DIN 975长螺杆材料：钢 机械性能：4.8螺纹规格d M6 M8 M10 M12 M14 M16 M18 M20 M22 M24L 1000-40008．钢结构用扭剪型高强螺栓连接副 GB3632-83 材料：合金钢机械性能：螺栓10.9S ；钢螺母10S 垫圈HRC35-45螺纹规格d M16 M20 M22 M26螺栓 dk min 30 37 41 44 K 公称10 13 14 15 L 40-60 65-120 45-70 75-140 50-75 80-105 55-80 85-180b 30 35 35 40 40 45 45 50螺母 s max 27 34 36 41 m max 17.10 20.70 23.60 24.20e min 29.56 37.29 39.55 45.20垫圈 dl min 17 21 23 25 dsb max 33 40 42 47s max 4.80 4.80 5.80 5.809．钢结构用高强度大六角螺栓连接副 GB/T1228-91 GB/T1230-91 材料：合金钢机械性能：螺栓10.9S ；钢螺母10H 垫圈HRC35-45 螺纹规格d M12 M16 M20 [M22] M24 [M27] M30螺栓（b）L≤40 b=25L≤50 b=30L≤60 b=36L≤65 b=40L≤70 b=45L≤50 b=50L≤80 b=55 L>40 b=30 L>50 b=35 L>60 b=40 L>65 b=45 L>70 b=50 L>75 b=55 L>80 b=60e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37K 公称7.50 10.00 12.50 14.00 15.00 17.00 18.70 s 21.00 27.00 34.00 36.00 41.00 46.00 50.00 L 35-75 45-130 50-160 55-220 60-240 65-260 70-260 螺母 e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37 m max 12.30 17.10 20.70 23.60 24.20 27.60 30.70 s max 21.00 27.00 34.00 36.00 41.00 46.00 50.00 垫圈 dl min 13.00 17.00 21.00 23.00 25.00 28.00 31.00 ds max 25.00 33.00 40.00 42.00 47.00 52.00 56.00 s max 3.00 4.00 4.00 5.00 5.00 5.00 5.0010．半圆头方颈螺栓 GB12-88 材料：钢机械性能：4.6 4.8 8.8螺纹规格d M6 M8 M10 M12 M16 M20（b）L≤12518 22 26 30 38 46 125<L≤20028 32 36 44 52 dk max 13.10 17.10 21.30 25.30 33.60 41.60 K max 4.08 5.28 6.48 8.90 10.90 13.10 Ss max 6.30 8.36 10.36 12.43 16.43 20.52 Kl max 4.40 5.40 6.40 8.45 10.45 12.55 L 16-60 16-80 25-100 30-120 45-160 65-200GB14-88大半圆头方颈螺栓材料；钢机械性能：4.6 4.8 8.8螺纹规格d M6 M8 M10 M12 M14 M16 M20 （b）L≤12518 22 26 30 34 38 46 125<L≤20028 32 36 40 44 52 dk max 15.10 19.10 24.30 29.30 33.60 36.60 45.60K max 3.48 4.48 5.48 6.48 7.90 8.90 10.90Ss max 6.30 8.36 1036 12.43 14.43 16.43 20.52Kl max 4.40 5.40 6.40 8.45 9.45 10.45 12.55 L 16-60 16-80 25-100 30-120 34-140 45-160 65-200GB798-88活节螺栓---C级材料：钢机械性能：4.6 5.6螺纹规格d M6 M8 M10 M12 M16 M20b 18 22 26 30 38 52d1 max 5.07 6.07 8.08 10.08 12.095 16.095S max 7.92 9.92 11.905 13.902 17.902 21.89D 12 14 18 20 28 34L 30-55 35-70 40-110 50-130 60-160 70-180GB825-88吊环螺钉B型材料：15# 20# 25#钢螺纹规格d M8 M10 M12 M16 M20 M24 M30 M36 dl 8 10 12 14 16 20 24 28Dl 20 24 28 34 40 48 56 67d2 20 25 29 35 40 49 57 69(d4) 36 44 52 62 72 88 104 123h 18 22 26 31 36 44 53 63L 16 20 22 28 35 40 45 55GB70-76（老标准）内六角圆柱螺钉材料：钢机械性能：8.8 10.9螺纹规格d M4 M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 M36b 12 14 24 20 25 36 35 40 50 60 70 80dk 7.00 8.50 10.0 12.5 15.0 18.0 21.0 24.0 30.0 36.0 42.0 50.0 K 4 5 6 8 10 12 14 16 20 24 30 36 S 3 4 5 6 8 10 12 12 14 17 19 24 L 8-40 10-50 12-60 16-80 20-100 25-120 30-120 30-160 40-200 50-200 60-200 70-200GB70-85（ISO4762-1977）内六角圆柱头螺钉材料：钢机械性能：8.8 10.9 12.9不锈钢机械性能：A2-50 A2-70螺纹规格d M3 M4 M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 M36b 18 20 22 24 28 32 36 40 44 52 60 72 84dk max 5.50 7.00 8.50 10.0 13.0 16.0 18.0 21.0 24.0 30.0 36.0 45.0 54.0 K max 3 4 5 6 8 10 12 14 16 20 24 30 36 S 2.50 3.00 4.00 5.00 6.00 8.00 10.0 12.0 14.0 17.0 19.0 22.0 27.0 L 6-30 8-40 10-50 12-60 16-80 20-100 25-120 30-120 30-160 40-200 50-200 60-200 70-200GB 8262-87d 12 14 16 18 20 22 24 27 30dk 基本尺寸21 24 28 31 35 39 42 47 53极限偏差-0.52-0.620.74K 基本尺寸9 10 11 12 13 15.5 17.5 19.5 21.5极限偏差-0.36-0.43-0.52R 基本尺寸 6 7 8 9 10 11 12 13.5 15 极限偏差±0.18±0.215Y 基本尺寸17 20 23 26 29 31 34 38 42 极限偏差±0.215±0.26±0.31h 基本尺寸8 9 10 11 12 14 16 18 20极限偏差±0.18±0.215±0.26 ds 基本尺寸12 14 16 18 20 22 24 27 30极限偏差-0.43-0.52z 2.0 2.5 3.0 4.0c 1.0 1.5r1 11 13 15 17 19 21 23 25 28 r≥0.6 0.8 1.0Oval Neck Track BoltNominal Dia Over Thread Head Neck Length Under HeadThreadLength Min Threadsper inchD A H r1 r2 O R P r3 V L Lr 1/2 7/8 5/16 11/16 9/32 5/8 19/32 5/161/2body dia of bolt Same as bodyida of boltUnder 7 in.byseps of 1/4 in.From 7 to 10 in.by seps of 1/2 in.1-1/8 135/8 1-5/64 25/64 59/64 23/64 13/16 25/32 3/8 1-1/4 11 3/4 1-9/32 15/32 1-5/32 7/16 1-1/16 1-1/32 7/16 1-3/4 10 7/8 1-31/64 35/64 1-25/64 33/64 1-7/32 1-3/16 1-2 2 9 1 1-11/16 5/8 1-5/8 19/32 1-3/8 1-11/32 9/16 2-1/4 8 1-1/8 1-57/64 45/64 1-55/64 43/64 1-17/32 1-1/2 5/8 2-1/2 7 Additional sizes now in use but not recommended for new design13/16 1-9/32 15/32 1-5/32 7/16 1-1/16 1-1/32 7/16Same as above Same asaboveSame as above1-7/8 1015/16 1-31/64 35/64 1-25/64 33/64 1-7/32 1-3/16 1/2 2-1/8 9 1-1/16 1-11/16 5/8 1-5/8 19/32 1-3/8 1-11/32 9/16 2-3/8 8 See Notes 1,2 3 3 3NOTES:(1)In ordering bolts, specify the nominal diameter (D) over the threads and not the body diamter.(2)Standard sizes for industrial use are 1/2,5/8,3/4,7/8,and 1 in. with free fit ASME heavy squae nuts, page D-14.(3)Tolerances:Length(L)puls or minus 1/8 in.Neck(O and R)plus or minus 1/32 in.Head (A and H)plus or minus 1/16 in.(4)For additional requirements see Notes on page C-65.(5)All dimensions are in inches.。
ISO-GB标准件对照表
GB/T 18230.5-2000
M12-M36
50
ISO 7417
栓接结构用2型六角头螺母
GB/T 18230.7-2000
M10-M16
51
ISO 7434
开槽锥端紧定螺钉
GB/T71-1985
M1.2-M12
52
ISO 7719
1型全金属六角锁紧螺母
GB/T 6184-2000
GB/T 879.4-2000
0.8-20
68
ISO 8751
弹性圆柱销 卷制 轻型
GB/T 879.5-2000
1.5-8
69
ISO 8752
弹性圆柱销 直槽重型
1-50
GB/T 879.1-2000
1-50
65Mn
70
ISO 8765
六角头螺栓 细牙
GB/T 5785-2000
M8X1-M64X4
71
ISO 10509
六角法兰面自攻螺钉
GB/T 16824.2-1997
ST2.2-ST9.5
72
ISO 10510
自攻螺钉和平垫圈组合件
GB/T 9074.18-2002
ST2.2-ST9.5
73
ISO 10511
非金属嵌件六角锁紧薄螺母
GB/T 6172.2--2000
M3-M36
74
ISO 10512
开槽沉头螺钉
GB/T67-2000
M1.6-M10
4
ISO 2009
开槽沉头螺钉(FE型)
M2.5-M8
GB/T68-2000
M1.6-M10
5
螺钉查询表
十字槽自攻螺钉(普通型品种:盘头,沉头,半沉头)(标准代号:GB/T845,GB/T846,GB/T847)(规格:ST2.2/4.5 、ST2.9/6.5 、ST3.5/9.5 、ST4.2/9.5 、ST4.8/9.5 、ST5.5/13) (精密机械用品种:盘头A型,沉头B型,半沉头C型)(标准代号:GB/T13806.2)(规格:ST1.5/4.0 、ST1.9/4.0 、ST2.2/4.5 、ST2.6/4.5 、ST2.9/4.5 、ST3.5/7)(照相机专用品种:盘头A型,沉头B型)(标准代号/JG107)(规格:ST1.7/2.8 、ST2/3.0 、ST2.6/4.0)十字槽自攻锁紧螺钉品种(盘头,沉头,半沉头)(标准代号:GB/T6560 规格:M2/4 、M2.5/5 、 M3/6 、 M4/8 、 M5/10 、 M6/12)(沉头GB/T6561,半沉头GB/T6562)规格:M2.5/6 、 M3/8 、M4/10 、 M5/12 、 M6/14品种名称与标准号型式规格范围开槽盘头自攻螺钉* GB5282-85 C型F型ST2.2—ST9.5开槽沉头自攻螺钉* GB5283-85 C型F型ST2.2—ST9.5开槽沉头自攻螺钉* GB5284-85 C型F型ST2.2—ST9.5十字槽盘头自攻螺钉* GB845-85 C型F型ST2.2—ST9.5十字槽沉头自攻螺钉* GB846-85 C型F型ST2.2—ST9.5十字槽半沉头自攻螺钉* GB847-85 C型F型ST2.2—ST9.5精密机械用十字槽自攻螺钉-刮削端*GB/T13806.2-92 A型B型C型ST1.5—ST4.2六角头自攻螺钉GB5285-85 C型F型ST2.2—ST9.5十字槽凹穴六角头自攻锁紧螺钉* C型ST2.9— ST8GB9456-88 F型十字槽盘头自攻锁紧螺钉*GB6560-86M2.5-M6十字槽沉头自攻螺钉*GB6561-86M2.5-M6十字槽半沉头自攻螺钉*GB6561-86M2.5-M6六角头自攻锁紧螺钉*GB6563-86M5-M12内六角花形圆柱头自攻锁紧螺钉*GB656486M6-M12墙板自攻螺钉*GB/T14210-933.5-4.2 mm十字槽盘头自钻自攻螺钉GB/T15856.2-1995 H型Z型ST2.9—ST6.3十字槽沉头自钻自攻螺钉GB/T15856。
十字槽半沉头螺钉规格
十字槽半沉头螺钉规格一、引言十字槽半沉头螺钉是一种常见的紧固件，广泛应用于各个领域。
本文将围绕十字槽半沉头螺钉的规格展开讨论，介绍其尺寸、材质、特点以及适用范围等方面内容。
二、尺寸规格十字槽半沉头螺钉的尺寸规格通常包括直径、长度、螺纹类型等要素。
其中，直径是指螺钉的最大直径，常见的规格有M3、M4、M5等；长度则指螺钉的整体长度，通常以毫米为单位，如10mm、15mm等。
此外，螺纹类型也是尺寸规格的重要部分，常见的螺纹类型有M型螺纹和UNC型螺纹等。
三、材质选择十字槽半沉头螺钉的材质选择十分重要，不同的材质具有不同的特性和适用范围。
常见的材质有碳钢、不锈钢、合金钢等。
碳钢具有良好的强度和韧性，适用于一般机械设备的紧固；不锈钢具有耐腐蚀性能，适用于潮湿或有腐蚀环境的场合；合金钢则具有较高的强度和耐磨性，适用于需要承受较大载荷的场合。
四、特点与优势十字槽半沉头螺钉相比其他类型的螺钉有其独特的特点和优势。
首先，十字槽设计使得螺钉的拧紧更加方便，可以减少操作的难度。
其次，半沉头设计可以使螺钉的头部半沉入工件表面，使整体外观更加美观。
此外，十字槽半沉头螺钉还具有良好的耐腐蚀性和强度，能够满足各种工程的需求。
五、适用范围十字槽半沉头螺钉的广泛应用范围使其成为一种常见的紧固件。
它可以用于家具制造、机械设备、电子产品等各个领域。
在家具制造中，十字槽半沉头螺钉可以用于固定家具的组件，如床架、柜子等。
在机械设备中，螺钉可以用于连接各个零部件，增加设备的稳定性。
在电子产品中，螺钉可以用于固定电路板和外壳，保证产品的安全性和可靠性。
六、注意事项在使用十字槽半沉头螺钉时，需要注意以下几点。
首先，选择合适的尺寸和材质，确保螺钉能够满足工程需求。
其次，拧紧螺钉时要适度，不可过紧或过松，以免造成损坏或松动。
此外，定期检查螺钉的状态，如有松动或腐蚀应及时更换。
最后，根据具体应用场景选择适当的防松措施，如使用螺母、垫圈等辅助紧固件。
螺钉
螺纹规格d=M6、公称长度l=20mm、性能等级为8.8级、表面氧化的内六角花形圆柱头螺钉的标记：
螺钉 GB 6191 M6×20
内六角花形盘头螺钉(摘自GB 2672-86)
螺纹规格为M6～12的内六角花形盘头螺钉。
标记示例：
螺纹规格d=M6、公称长度l=20mm、性能等级为4.8级、不经表面处理的内六角花形盘头螺钉的标记：
螺纹规格为M1.6～M10、性能等级为4.8、5.8、A2-50、A2-70、CU2、CU3和AL4、产品等级为A级的开槽盘头螺钉。
标记示例：
螺纹规格d=M5、公称长度l=20mm、性能等级为4.8级、不经表面处理的A级开槽盘头螺钉的标记：
螺钉 GB/T 67 M5×20
开槽沉头螺钉(摘自GB/T 68-2000)
螺纹为M1.6～M10、性能等级为4.8、5.8、A2-50、A2-70、CU2、CU3和AL4、产品等级为A级的开槽圆柱头螺钉。
标记示例：
螺纹处理的A级开槽圆柱头螺钉的标记：
螺钉 GB/T 65 M5×20
开槽盘头螺钉(摘自GB/T 67-2000)
螺纹规格为M1.6～M10、性能等级为4.8、5.8、A2-50、A7-50、CU2、CU3和AL4、产品等级为A级的开槽沉头螺钉。
标记示例：
螺纹规格d=M5、公称长度l=20mm、性能等级为4.8级、不经表面处理的A级开槽沉头螺钉的标记：
螺钉 GB/T 68 M5×20
开槽半沉头螺钉(摘自GB/T 69-2000)
螺钉 GB/T 79 M6×12
内六角凹端紧定螺钉(摘自GB/T 80-2000)
螺纹规格为M1.6～M24、性能等级为45H、A1、A2、CU2、CU3和AL4、产品等级为A级的内六角凹端紧定螺钉。
螺钉种类简介
螺钉种类简介
创固螺丝
螺钉种类都有哪些?螺钉是紧固件中十分常用的一种，本文将重点介绍螺钉种类。
注：
1.带*符号的品种为商品紧固件品种,应优先选用。
2.4.8和5.8级允许最大硬度为HV255。
3.dk和K按B级,其余按A级。
4.螺纹公差:4h适用≤M1.4，6g适用于≥M1.6。
5.铜制螺钉，须将材料牌号加注在标记的产品等级符号后面。
例：螺纹规格d=M2、公称长度l=4mm、产品等级为A级、不经表面处理、用H68制造的B型十字槽沉头螺钉的标记为：
螺钉GB/T13806.1BM2×4A—H68
6.轴肩螺钉由于结构原因，不能承受拉力试验，但对12.9级规定的其他要求均应达到。
参考资料深圳市创固五金有限公司。
