发电厂电气部分

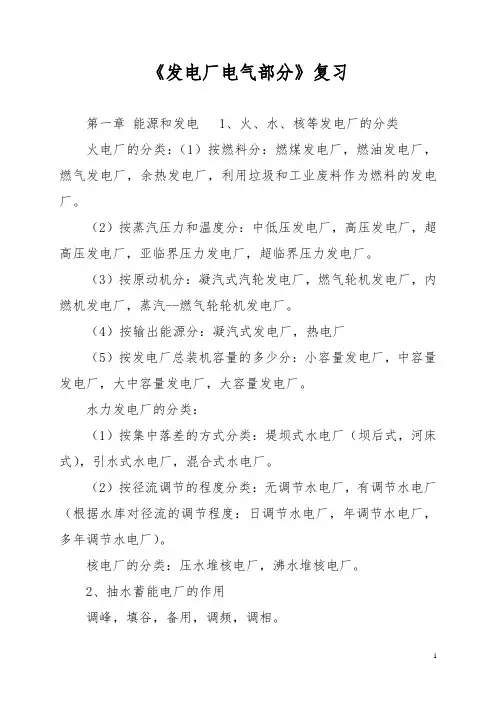

《发电厂电气部分》(含答案版)
《发电厂电气部分》复习第一章能源和发电 1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。
3、发展联合电力的效益（1）各系统间电负荷的错峰效益。
（2）提高供电可靠性、减少系统备用容量。
（3）有利于安装单机容量较大的机组。
（4）进行电力系统的经济调度。
（5）调峰能力互相支援。
4、火电厂的电能生产过程及其能量转换过程 P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。
整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。
发电厂电气部分 (2)
发电厂电气部分
电厂的电气部分是负责发电设备和电力系统的设计、安装、维护和运行的部分。
它包括以下主要内容：
1. 发电设备：电厂的发电设备通常包括发电机、变压器、
开关设备、控制设备等。
电气部分负责选择适合的发电设备，并进行布置和安装。
2. 输电系统：电厂的输电系统将发电设备产生的电能输送
到电网中。
电气部分负责设计输电线路、变电站和变频设备，并确保输电系统的稳定和高效运行。
3. 电气保护：电厂的电气部分负责设计、安装和调试电气
保护系统，包括短路保护、过电压保护、接地保护等，在
发生故障时及时切除受故障影响的设备，确保电力系统的
安全运行。
4. 自动化控制：电厂的自动化控制系统在发电过程中自动
控制并监测各个设备的运行状态。
电气部分负责设计和安
装自动化控制系统，包括发电机组自动启停控制、负荷调
节和电网稳定控制等。
5. 维护和运行：电气部分负责电厂发电设备的维护和运行
管理。
这包括定期检修和维护发电设备，处理故障和异常
情况，并进行设备性能监测和数据分析，以保证发电设备
的高可靠性和高效性。
总而言之，发电厂的电气部分是电厂电力系统的核心部分，负责发电设备和电力系统的设计、安装、维护和运行管理，以确保电厂稳定、可靠地发电。
发电厂电气部分
发电厂电气部分1. 引言发电厂是实现电力供应的重要设施，其电气部分是保障发电过程稳定运行的关键要素。
本文将介绍发电厂电气部分的主要组成和功能，以及常见问题和解决方案。
2. 发电厂电气部分的组成和功能发电厂电气部分主要由以下几个组成部分组成，并且各部分在发电过程中发挥不同的功能。
2.1 发电机发电机是发电厂的核心设备，其主要功能是将机械能转化为电能。
发电机通常由转子和定子组成，通过磁场的作用将机械能转化为电能。
发电机的选择和设计将直接影响发电厂的发电能力和效率。
2.2 变压器变压器在发电厂的电气系统中扮演着重要的角色。
其主要功能是将发电机产生的高电压电能转换为输送电网所需的电压。
变压器在发电厂内部负责升压，将发电机输出的低电压升压为输电线路所需的高电压，以降低输电过程中的能量损耗。
2.3 开关设备开关设备用于控制和保护发电厂的电气设备。
其主要功能是在需要时开关电路，以及在发生故障时切断电路以保护设备。
开关设备通常包括断路器、接触器等，其选择和布置将影响发电厂的运行安全性和可靠性。
2.4 控制系统控制系统是发电厂的大脑，负责监控和控制发电厂的各个电气设备，以保证正常运行。
控制系统通常由计算机控制和监测设备组成，通过采集和处理各种传感器的信号，实现对发电厂的自动控制和运行参数调节。
2.5 电力负荷管理系统电力负荷管理系统用于监测和管理对发电厂的供电需求。
其主要功能是根据实时负荷情况调整发电机的运行，并控制发电量以满足用电需求。
电力负荷管理系统还负责优化发电厂的运行，以提高发电效率和节约能源。
3. 发电厂电气部分的常见问题和解决方案在发电厂的电气部分运行过程中，常会遇到一些问题，以下是一些常见问题及其解决方案。
3.1 电气设备故障在发电厂的电气设备中，由于长时间运行和其他外部因素的影响，可能会发生各种故障。
解决这些故障的关键是对设备进行定期的检修和维护，及时发现并解决潜在问题。
3.2 过载和短路问题过载和短路是发电厂电气部分常见的问题，其产生的原因可能是设备运行过程中负荷过大或电路设计不合理。
发电厂电气部分-第一章
电厂煤粉炉燃烧系统流程图
汽水系统
火电厂的汽水系统由锅炉、汽轮机、凝汽器、除 氧器、加热器等设备及管道构成，包括给水系统、 冷却水（循环水）系统和补水系统。
电 厂 汽 水 系 统 流 程 示 意 图
电气系统
发电厂的电气系统，包括发电机、励磁装置、厂用电 系统和升压变电所等。
河床式水电站
发电机厂房和挡水堤连成一体，厂房也起挡水作 用，由于厂房修建在河床中，故称河床式。
河床式水电站平面图
引水式水电站
建在山区水流湍急的河道上或河床坡度较陡的地 段，由引水渠道提供水头，一般不需要修建堤坝， 或只修低堰，适用于水头较高的情况。
引水式水电站
水电厂的特点
可综合利用水资源； 发电成本低，效率高； 运行灵活； 可存储和调节； 不污染环境； 投资较大，工期较长； 受水文条件制约； 淹没土地，生态环境；
抽水蓄能电厂
定义：利用系统低谷负荷（或丰水期）时的富 余电力抽水到上游水库存储；在高峰负荷（或 枯水期）时，放水发电的水电站。
是一种特殊形式的水电站，具有水轮机-发电机 和电动机-水泵两种可逆的工作方式。
注意： 随着高一级电网的出现，变电站的地位和作用，也是会 发生变化的，例如过去的220KV枢纽变电站，在今天已 逐步下降为地区变电站。
小结
发电厂分类、电能生产过程、特点 变电所类型
作 业
教材：P28 1-3 补充题目： 1、什么是新能源发电？ 2、发电厂和变电站的作用是什么？各有哪些类 型？
3、地区变电所
（1）对地区用户供电，是一个地区或中等城市 的主要变电所； （2）电压一般为110～220kV，容量多为 200~300MVA； （3）全所停电时，仅使该地区停电。
发电厂电气部分基础知识
第一章能源与发电1、掌握电力系统与电力网的概念;电力系统是由发电厂、变电所、输配电线路和用电设备有机连接起来的整体;电力系统=发电厂+电力网+电力用户;电力网是指在电力系统中,由升压和降压变电所通过输、配电线路连接起来的部分;2、掌握额定电压的概念及电力网的电压等级;额定电压：电气设备的额定电压是能使发电机、变压器和用电设备在正常运行时获得最佳技术效果的电压;我国电力网额定电压等级如下：、、3、6、10、35、110、220、330、500、750、1000 kV按电压等级高低分类：低压电网：3kV以下；高压电网：3~330kV；超高压电网：330~1000kV；特高压电网：1000kV及以上；4、掌握发电厂的类型;按一次能源取得的方式不同分类：火力发电厂、水力发电厂、核电厂、风力电厂、太阳能电厂、地热电厂、潮汐电厂等;按燃料分类：燃煤电厂、燃油电厂、燃气电厂、余热电厂;按蒸汽压力和温度分类：中低压电厂、高压电厂、超高压电厂、亚临界压力电厂、超临界压力电厂、超超临界压力电厂;按原动机分类：凝汽式汽轮机电厂、燃汽轮机电厂、内燃机电厂、蒸汽－燃气轮机电厂;按输出能源分类：凝汽式发电厂、热电厂;5、掌握火力发电厂的电能生产过程;1燃料的化学能在锅炉燃烧中转变为热能,加热锅炉中的水使之变为蒸汽,称为燃烧系统；2锅炉产生的蒸汽进入汽轮机,冲动汽轮机的转子旋转,将热能转变为机械能,称为汽水系统；3由汽轮机转子旋转的机械能带动发电机旋转,把机械能变为电能,称为电气系统;第二章发电、变电和输电的电气部分1、什么是一次设备掌握各种类型一次设备的作用、图形符号和文字符号;一次设备的概念：生产、变换、输送、分配和使用电能的设备称为一次设备;一次设备的类型：1）生产和转换电能的设备;发电机：机械能转化为电能；电动机：电能转化为机械能；变压器：将电压升高或降低；2接通和断开电路的开关电器;开关电器作用：正常运行时合、分电路；事故短路时能在继电保护装置控制下切断故障回路；检修时使被检修设备与电源可靠隔离;高压断路器作用：①正常状况下,控制各电力线路和设备的开断与闭合;②电力系统发生故障时,能自动切除短路电流,保证电力系统正常运行;具有灭弧装置;可做操作电器文字符号：QF隔离开关作用：①设备检修时,隔离开关用来隔离有电和无电部分,形成明显的开端点,以保证工作人员和设备的安全;②一般与断路器配合使用,进行倒闸操作,以改变电力系统的运行方式;无灭弧装置,不能开断电流,故不可做操作电器高、低压熔断器作用：流过短路电流或较长时间过电流时熔断,来保护电器设备;注意事项：6kV熔断器只能用于6kV,不能用于3kV; 10kV熔断器只能用于10kV,不能用于6kV;低压断路器自动空气断路器、自动空气开关作用：①对低压配电电路实行通断操作;②当电路内出现故障时,能在自身开关所带保护元件作用下自动断开主回路;接地开关作用：检修设备时起隔离电源的作用;3、限制故障电流和防御过电压的保护电器;电抗器作用：限制电力系统中短路电流;文字符号与图形符号：避雷器作用：防御电力系统过电压;图形符号为：4、载流导体;载流导体作用：连接各种电气设备使发电、输电、用电成为一个可灵活调度的系统;分类：电缆自身包括有绝缘的导体、裸导体无绝缘的导体;5、接地装置;作用：是电力系统正常运行的需要,也是安全用电的有效措施;它是埋入地中的金属导体或与电气设备相连的金属线;分类：工作接地、保护接地、防雷保护接地;2、什么是二次设备掌握其类型有哪些;二次设备：对一次设备的工作进行监察、测量、控制和保护的设备称二次设备;分类：1测量表计2继电保护及自动装置3直流电源4互感器3、掌握电气主接线、二次接线的概念;电气主接线概念：由一次设备按照预期的生产流程所连成的回路,称一次回路,又叫一次接线、电气主接线;主接线图：一次电路中,各设备元件按规定的图形符号表示的电路图称一次电路图,又叫主接线图;二次接线概念：二次设备连成的电路,称二次电路,又称二次接线;二次接线图概念：二次接线中,各元件按规定的图形符号表示的电路图;第三章 常用计算的基本理论和方法1、掌握发热对电气设备的影响;⑴使绝缘材料的绝缘性能降低;⑵使金属材料的机械强度下降;⑶使导体接触部分的接触电阻增加;2、掌握长期发热计算的目的;长期发热计算的目的：使母线发热温度不超过最高允许温度,通过分析导体长期通过工作电流时的发热过程计算导体的载流量.3、掌握短时发热计算的目的,了解短时发热的过程及短路电流热效应QK 的计算; 短时发热计算的目的：通过分析导体通过短路电流 时的发热过程,确定导体达到的最高温度 , 使这个温度不超过短时发热的最高允许温度;4、掌握电动力的概念;电动力的概念:载流导体位于磁场中,要受到磁场力的作用,这种力称为电动力;电动力计算目的: 当短路时,特别是流过冲击电流的瞬间,产生较大的电动力,可能导致导h体变形或破坏电气设备;所以必须要求电气设备有足够的电动力承受能力;即动稳定性;第四章电气主接线设计原则1、掌握电气主接线的概念及对电气主接线的基本要求;电气主接线概念：由一次设备按照预期的生产流程所连成的接受和分配电能的回路,称电气主接线,又叫一次接线;对电气主接线的基本要求：可靠性、灵活性、经济性;2、掌握电气主接线中各种类型的电气主接线及其特点,了解其适用范围;有汇流母线的接线方式：单母线接线、双母线接线、3/2断路器接线、4/3断路器接线、变压器母线组接线优点：接线布置清晰、运行方便、有利于安装和扩建;缺点：母线一旦发生故障,将会造成其上连接的所有回路停电、增加了一些设备,占地面积较大;无汇流母线的接线方式：单元接线、桥形接线、角形接线适用：进出线较少,不再扩建的发电厂、变电站;优点：使用电气设备较少,配电装置占地面积较少;4、掌握变电站主变压器的容量和台数的确定原则;原则：尽量减少变压器台数,提高单台容量;原因：变压器单台容量可以做的很大,而且单位容量的造价随单台容量的增加而下降;台数的减少,与之相配套的配电设备相应减少;使配电装置结构简化,布置清晰,减少占地面积;5、限制短路电流的目的是什么掌握限制短路电流的方法;限制短路电流的目的为了合理的选择轻型电器;限制短路电流的方法：1装设限流电抗器2采用低压分裂绕组变压器3采用不同的主接线形式和运行方式6、掌握发电厂或变电所电气主接线设计的步骤及方法;会运用电气主接线设计程序重要: 1对原始资料分析2拟订主接线方案3短路电流计算4主要电器选择5绘制电气主接线图6工程概算的构成;第五章厂用电接线及设计1、掌握厂用电及厂用电率的概念;厂用电的概念：发电厂中所有厂用负荷总的耗电量,称厂用电;厂用电率: 厂用电耗电量占同一时期发电厂全部发电量的百分数,称为厂用电率;2、掌握厂用负荷的分类及各自的特点;1I类负荷：指短时手动切换恢复供电所需的时间停电,将影响人身或设备安全,使机组运行停顿或发电量大幅度下降的负荷;接有I类负荷的高、低压厂用母线,应设置备用电源;当一个电源断电后;另个电源就立即自动投入;2Ⅱ类负荷：指允许短时停电如几秒至几分钟,但较长时间停电有可能损坏设备或影响机组正常运行的负荷;Ⅱ类负荷一般由两段母线供电,采用手动切换;3Ⅲ类负荷：指长时间停电,不会直接影响生产者;Ⅲ类负荷一般由一个电源供电,但大型发电厂中也采用两回供电;40Ⅰ类负荷不停电负荷：随着发电机组容量的增大及自动化水平的不断提高,有些负荷对电源可靠性的要求越来越高,如机组的计算机控制系统就要求电源的停电时间不超过5ms,否则就会造成数据遗失或生产设备失控,酿成严重后果;这类负荷称为0Ⅰ类负荷;此类负荷由一般的电源自动切换系统已无法满足要求,所以专门采用不停电电源UPS供电50Ⅱ类负荷直流保安负荷：发电厂的继电保护和自动装置、信号设备、控制设备以及汽轮机和给水泵的直流润滑油泵、发电机的直流氢密封油泵等,是由直流系统供电的直流负荷,称为直流保安负荷,或0Ⅱ类负荷;要求由独立的、稳定的、可靠的、蓄电池组或整流装置供电;60Ⅲ类负荷交流保安负荷：200MW及以上机组的大容量电厂中,自动化程度较高,要求在停机过程中或停机后的一段时间内仍保证供电,否则可能引起主要设备损坏、自动控制失灵或危及人身安全等严重事故的厂用负荷,称交流保安负荷或0Ⅲ类负荷;3、掌握厂用电压等级有哪些;厂用电或所用电常用的电压等级：低压厂用电：380V,高压厂用电：3、6、10kV4、厂用电源的类型有哪些了解其引接方法;工作电源、备用电源和启动电源、事故保安电源5、掌握厂用电系统的接线形式,掌握按炉分段的概念及其优点;接线形式：单母线分段接线,且按锅炉分段；将厂用母线按锅炉台数分成若干独立段,凡属同一台锅炉的厂用负荷均接在同一段母线上,与锅炉同组的汽轮机的厂用负荷也接在该段上,而该段母线由其对应的发电机组供电;对于大型锅炉,每台锅炉可设两段母线;优点：1若某一段母线发生故障,只影响其对应的一台锅炉运行,使事故影响范围局限在一机一炉;2厂用电系统发生短路时,短路电流较小,有利于电气设备选择;3同一机炉的厂用电负荷接在同一段母线上,便于运行管理和安排检修;7、厂用负荷的计算方法有哪两种掌握换算系数法计算厂用负荷;厂用负荷的计算方法：1换算系数法S=∑﹙KP﹚2轴功率法S=Km∑Pmax/ηcosφ+∑SL8、怎样选择厂用变压器掌握其步骤;厂用变压器的选择1额定电压的选择：变压器原边电压必须与引接电源电压一致,副边电压与厂用网络电压一致;2工作变压器的台数和型式：与高压厂用母线的段数有关,而母线的段数又与高压厂用母线的电压等级有关;3容量的确定：厂用变压器的容量必须满足厂用负荷从电源获得足够的功率;9、什么叫电机的自启动,为什么要做电动机的自启动校验厂用电系统中运行的电动机,当突然断开电源或厂用电压降低时,电动机转速就会下降,甚至会停止运行,这一转速下降的过程称为惰行;若电动机失去电压以后,不与电源断开,在很短时间一般在0. 5~内,厂用电压又恢复或通过自动切换装置将备用电源投入,此时,电动机惰行尚未结束,又自动启动恢复到稳定状态运行,这一过程称为电动机的自启动;第六章导体和电气设备的原理与选择1、掌握电气设备选择的一般条件;电气设备选择的一般条件： 1按正常工作条件选择 2按短路状态校验2、掌握高压电器中常用的灭弧方法;1采用良好的灭弧介质2采用特殊材料做灭弧触头3利用气体或油吹弧4采用多断口熄弧5提高触头开断速度3、掌握高压断路器的类型及选择;多油断路器：耗油量大,先已淘汰；少油断路器：油量少,占地小,价廉,已有长期运行经验,在110~220kV电压等级中应用较多,500kV电压等级中禁止应用;压缩空气断路器：大容量下开断能力强,开断时间短；但结构复杂,尚需配置压缩空气装置,价格较贵,合闸时排气噪音大,主要用于220kV及以上电压的屋外配电装置;SF6断路器：具有优良的开断性能,运行可靠性高,维护工作量小,适用于各种电压等级,但是在35kV及以下屋内配电装置中使用较少;真空断路器：灭弧时间快,低噪声,高寿命,可频繁操作;在35kV及以下配电装置中广泛应用;4、电流互感器的原理与特点二次侧不能开路电流互感器的准确级及额定容量选择电流互感器与测量仪表的三种接线方式特点：1一次绕组匝数很少,串接于主回路中;2二次绕组匝数多,与负载的电流线圈串联,阻抗很小,接近于短路状态工作;运行中的电流互感器二次回路是绝对不允许开路的电流互感器二次回路内不允许安装熔断器原因：二次绕组内将感应出很高的感应电动势2由于铁芯内磁通Φ的剧增,引起铁芯损耗增大,造成严重发热也会使电流互感器烧毁；3由于铁芯饱和产生剩磁使电流互感器的误差增大;为了保证测量仪表的准确度,电流互感器的准确级不得低于所供测量仪表的准确级;准确级选择原则：用于实验室精密测量应选用级的电流互感器；用于电度表应选用级的电流互感器,电流表选用1级互感器;用于继电保护的电流互感器国家规定采用P级,准确度要求不如测量级高;当所供仪表要求不同准确级时,应按相应最高级别来确定电流互感器的准确级;额定容量选择原则：为了保证电流互感器在一定的准确级下工作,电流互感器二次侧所接负荷S2应不大于该准确级所规定的额定容量S2N ≥ S2 = I22NZ2L电流互感器与测量仪表的连接方式：A、单相接线：用于对称三相负荷时,测量一相电流;B、星型接线：常用于110kV及以上线路和发电机、变压器等重要回路;C、不完全星型接线：常用于35kV及以下电压等级的不重要出线;5、电压互感器的原理与特点二次侧不能短路电压互感器的准确级及额定容量选择及电压互感器常用的几种接线方式;特点： 1容量很小,类似一台小容量变压器,但结构上要求有较高的安全系数；2电压互感器一次侧的电压为电网电压,不受互感器二次侧负荷的影响,一次侧电压高,需有足够的绝缘强度;3互感器二次侧负荷主要是测量仪表和继电器的电压线圈,其阻抗很大,通过的电流很小,所以电压互感器的正常工作状态接近于空载状态;电压互感器在使用中的注意事项：二次侧绝对不能短路原因：电压互感器一、二次侧都工作在并联状态,正常工作时二次电流很小,近似于开路,所以二次线圈导体截面较小;当二次侧发生短路,流过短路电流时将会烧毁电压互感器;电压互感器的接线方式：1一台单相电压互感器用来测量某一相对地电压或相间电压;2中性点不接地或经消弧线圈接地的电网中,两个单相电压互感器接成v,v形;3110kV及以上中性点直接接地的电网中：采用三只单相电压互感器的星形接线,而且一次绕组中性点接地;4 三相三柱式的y,yn接法;5三相五柱式电压互感器三绕组接法8、掌握裸导体、电缆的选择,了解绝缘子与套管的选择,其中要掌握经济电流密度与经济截面的概念;导体选择和校验的项目如下：①导体选型：包括材料、截面形状和布置方式；②导体截面尺寸；③电晕；④热稳定；⑤动稳定；⑥共振频率;电缆选择和校验的项目如下：①电缆选型：包括材料、型号；②额定电压选择；③电缆截面尺寸；④允许电压降校验；⑤热稳定和动稳定校验;经济电流密度J Tmax,将有一个年计算费用最低的电流密度,称为经济电流密度;导体的经济截面S：SJ=Imax/Jmm2第七章配电装置1、掌握配电装置的概念;配电装置是根据电气主接线的连接方式,由开关电器、保护和测量电器、母线和必要的辅助设备组建而成的总体装置;2、掌握最小安全净距的概念;最小安全净踞概念：最小安全净踞是指在这一距离下,无论在正常最高工作电压或出现内、外部过电压时,都不致使空气间歇被击穿;3、掌握配电装置的类型和特点;按照安装地点的不同分：屋内配电装置、屋外配电装置;2按照组装方式的不同分：装配式配电装置、成套式配电装置;屋内配电装置的特点：①占地面积小;②不受气候影响;③维护工作量小;④房屋建筑投资大;屋外配电装置的特点：①占地面积大;②受外界气候影响较大;③土建工作量和费用较少,建设周期短;④相邻设备之间距离较大,便于带电作业;⑤扩建比较方便;成套配电装置的特点：①占地面积小;②缩短了建设周期,便于扩建和搬迁;③运行可靠性高,维护方便;④耗用钢材较多,造价较高;5、掌握屋外配电装置的分类及特点;根据电器和母线的布置高度,分以下三种类型：中型配电装置、半高型配电装置、高型配电装置;普通中型配电装置特点优点：布置清晰,不易误操作,运行可靠,施工和维护方便,构架高度低,抗震性能好,造价省 ,并有多年的运行经验;缺点：占地面积大;中型配电装置具有接线简单,清晰,占地面积小的特点;高型配电装置特点：可节省占地面积50％左右,但耗用钢材较多,造价高,操作和维护条件较差;半高型配电装置节约占地面积不如高型显着,但运行、施工条件稍有改善,所用钢材比高型少;6、掌握成套配电装置的定义及类型,各种类型成套配电装置的特点及适用范围;成套配电装置定义：按照电气主接线的标准配置或用户的具体要求,将同一功能回路的开关电器、测量仪表、保护电器和辅助设备都组装在全封闭或半封闭的金属壳柜体内,形成标准模块,由制造厂按主接线成套供应,各模块在现场装配而成的配电装置称为成套配电装置;成套配电装置的类型：低压配电屏：380V、高压开关柜：3~35kV、气体全封闭组合电器110kV 及以上;成套配电装置的特点及适用范围低压配电屏特点：低压配电屏结构简单、价廉,并可双面维护,检修方便;在发电厂或变电站中,作为厂站用低压配电装置;一般几回低压线路可共用一块低压配电屏;气体全封闭组合电器GIS主要优点：占地面积小、占用空间少、运行可靠性高,维护工作量小;检修周期长,不受外界环境条件的影响,无静电感应和电晕干扰,噪声水平低,抗震性能好,适应性强;适用：110～500kV各个电压等级,特别是在500kV及以上超高压电网中将获得广泛的应用;第八章发电厂和变电站的控制与信号1、发电厂两种控制方式就宏观方式而言：主控制室方式、机炉电集中控制;就微观方式而言：模拟信号测控方式、数字信号测控方式;2、掌握常用二次设备的图形符号和文字符号;3、掌握二次接线图的三种形式;重点掌握原理接线图与展开接线图;二次接线图的三种形式：归总式原理接线图、展开接线图、安装接线图;归总式原理接线图概念：规总式原理接线图简称原理图中,有关的一次设备及回路同二次回路一起画出、所有的电气元件都以整体形式表示出,且画有它们之间的连接回路;归总式原理接线图优点：能够使看图者对二次回路的原理有一个整体概念;归总式原理接线图缺点：1只能表示继电保护装置的主要元件,而对细节之处无法表示； 2不能表明继电器之间接线的实际位置,不便于维护和调试；3没有表示出各元件内部的接线情况,如端子编号、回路编号等；4标出直流“＋”、“－”极符号多而散,不易看图；5对于较复杂的继电保护装置,很难表示,即使画出了图,也很难让人看清楚;展开接线图：简称展开图,在该图中,各元件被分解成若干部分;元件的线圈和触点分散在交流回路和直流回路中;展开图具有如下优点：1容易跟踪回路的动作顺序；2在同一个图中可清楚地表示某一次设备的多套保护和自动装置的二次接线回路,这是原理图所难以做得到的； 3易于阅读,容易发现施工中的接线错误;4、掌握断路器控制电路的控制方式及对断路器控制回路的一般要求;重点掌握灯光监视的控制回路的工作原理;了解其他类型的断路器控制回路原理;断路器控制回路的接线方式分类按监视方式分：灯光监视的控制回路、音响监视的控制回路;一般只用于在电气主接线的进出线很多的场合对控制回路的一般要求：1断路器的合闸和跳闸回路是按短时通电来设计的,操作完成后,应迅速自动断开合闸或跳闸回路以免烧坏线圈;2断路器既能远方由控制开关控制,又能在自动装置和继电保护作用下自动合闸或跳闸;3控制回路应有反映断路器位置状态的信号;4具有“防跳”装置;5具有对控制回路或电源是否完好进行监视的回路;强电控制：220V、110V；弱电控制：＋48V、24V、12V;6对采用气压、液压和弹簧操作的断路器,应有对压力是否正常、弹簧是否拉紧到位的监视回路和动作闭锁回路;第十章电力变压器的运行变压器额定容量的概念：是指在规定的环境温度下,长时间地按这种容量连续运行,就能获得经济合理的效率和正常预期寿命约20~30年;换句话说,变压器的额定容量是指长时间所能连续输出的最大功率;变压器负荷能力的概念：变压器的负荷能力是指在短时间内所能输出的功率,在一定条件下,它可能超过额定容量;变压器的正常过负荷的概念：变压器绕组热点温度和其它部分的温度,在运行时受到负荷波动和外境空气温度变化的影响有很大变化,最高温度和最低温度的差别也较大;在此情况下、可以在一部分时间内使变压器超过额定负荷运行,即过负荷运行；而在另一部分时间内,小于额定负荷运行;变压器的正常过负荷能力,就是以不牺牲变压器正常预期寿命为原则而制定的;变压器的事故过负荷的概念：当系统发生事故时,保证不间断供电是首要任务,变压器绝缘老化加速是次要的,所以事故过负荷,与变压器的正常过负荷不同,它是以牺牲变压器寿命为代价,绝缘老化率容许比正常过负荷高的多;1、了解组成电力系统的优越性: 1各系统用电负荷的错峰效益；2提高供电可靠性、减少系统备用容量；3有利于安装单机容量较大的机组；4进行电力系统的经济调度；5调峰能力互相支援;2、了解各种类型发电厂的特点：3、了解抽水畜能电厂的作用;抽水畜能电厂的作用：调峰填谷备用调频调相4、了解300MW机组、600MW、1000MW机组的电气部分;全连分相封闭母线的优点：1供电可靠;2运行安全;3出于外壳的屏蔽作用,母线电动力大大减少;4运行维炉工作量小;5了解导体的温升过程：对于均匀导体,其持续发热的热平衡方程式是：了解其计算方法导体在电磁场中受到的电动力F按左手定则确定：6、了解对电气设备及主接线进行可靠性分析计算的目的,了解可靠性的含义及可靠性的主要指标;目的：1通过设备的可靠性数据来分析计算电气主接线的可靠性;2对不同主接线方案进行可靠性指标综合比较,提供计算结果,作为选择最优方案的依据;3对已经运行的主接线,寻。
《发电厂电气部分》课件
本课程介绍发电厂电气系统的组成，工作原理，故障排除，维护保养，节能 优化措施，以及未来的发展趋势和挑战。
电气系统的组成
1 发电机
转换机械能为电能的核心设备。
3 开关设备
控制和保护电网以及电力设备。
2 变压器
将发电机产生的低电压提升到输送和分配 所需要的高电压。
4 配电设备
将输送到发电厂的高压电能分配到各个用 电负载。
新能源发电
电动汽车、光伏发电等新兴业务，让电力系统 的各个环节都充满了机遇和挑战。
可再生能源
加快可再生能源的建设，提高电力系统的清洁 度和可持续性。
智能电网
通过升级电力传输、配送设施，构建安全、高 效的智能电网。
人工智能应用
引入机器学习、数据分析等技术，实现电网信 息化、智能化、高效化。
预防性维护
根据设备运行状况，预先制 定维护计划，延长设备使用 寿命。
节能与优化措施
1
提高效率
2
更新陈旧设备，提高发电效率和可靠
性。
3ห้องสมุดไป่ตู้
节约能源
采用高效换热技术和节能设备，减少 发电成本，降低环境污染。
自动化控制
全面应用自动化控制技术，实现智能 监控和管理，提高生产效率和运营水 平。
未来发展趋势和挑战
电气系统的工作原理
涡轮发电机
蒸汽推动涡轮转动，通过发电机转动产生电能。
控制中心
监控电气系统的运行状态，及时发现故障并采 取应对措施。
变压器
将发电机产生的低电压提升为输送和分配所需 的高电压。
断路器
控制电气系统各部件之间的连接，保护电线电 缆，防止短路。
电气故障排除
断路故障
发电厂电气部分
发电厂电气部分一、名词解释：1．一次设备：直接生产、转换和输配电能的设备。
2．二次设备：对一次设备进行监察、测量、控制、保护、调节的辅助设备。
3．电气主接线：一次设备按预期的生产流程所连成的电路，称为电气主接线。
4．最高允许温度：为了保证导体可靠工作，规定了导体长期工作发热和短路时发热的温度限制，称最高允许温度。
5．厂用电率：厂用电耗电量占发电厂总发电量的百分数，称为该时间段的厂用电率。
6电力网：是将各电压等级的输配电线路和各种类型的变电所连接而成的网络。
7．发电机—变压器单元接线：发电机和主变压器直接连成一个单元，再经断路器接至高压系统，发电机出口处除厂用分支外不再装设母线，这种接线称为发电机—变压器单元接线。
8.电气主接线：是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。
9．最小安全净距：指在这一距离下，无论在正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿。
10．配电装置：是根据电气主接线的连接方式，由开关电器、保护和测量电器、母线和必要的辅助设备组成的总体装置。
11．接触电压：人站在地面上离设备水平距离为0.8m处，手触到设备外客、构架离地面垂直距离为1.8m处时，加于人手与脚之间的电压。
12．跨步电压：人在分布电位区域内沿地中电流的散流方向行走，步距为0.8m时，两脚之间所受到的电压。
13．工作接地：在电力系统电气装置中，为运行需要所设的接地。
14．保护接地:为保护人身和设备安全，将电气装置正常不带电而由于绝缘损坏有可能带电的金属部分接地。
二、填空：1．发电厂的类型有火电厂、水电厂、核电厂和新能源发电。
2．限流电器包括串联在电路中的普通电抗器和分裂电抗器，其作用是限制短路电流。
3．母线是用来汇集和分配电能的，并把发电机、变压器与配电装置连接，有敞露母线和封闭母线之分。
4．电能的发展方向：大容量、超高压、远距离。
发电厂电气部分(第五版)苗世洪课件
目前，我国最大的火电机组容量为110万kW（新疆农六师煤电有限公司二期工程 ），最大的水电机组容量为80万kW（向家坝水电站），最大的核电机组容量为175万 kW（台山核电站）；最大的火力发电厂装机容量为540万kW（内蒙古托克托电厂， 8×60万+2×30万kW），最大的水力发电厂装机容量为2250万kW（三峡电厂，32×70 万+2×5万kW），最大的核电发电厂装机容量为380万kW（大亚湾——岭澳核电站， 2×90万+2×100万kW），最大的抽水蓄能厂装机容量为240万kW（广东抽水蓄能电厂 ，8×30万kW）。
2016年4月发电厂电气部分第一章概述571章第二章载流导体的发热和电动力72126章第三章灭弧原理及主要开关电器127215目录章第四章电气主接线及设计216357第五章厂用电接线及设计358470第六章导体和电气设备的原理与选择471576第七章配电装置577627发电厂电气部分第八章发电厂和变电站的控制与信号第九章同步发电机的运行第十章电力变压器的运行628674675710711791发电厂电气部分第一节电力工业发展概况一我国电力工业发展简况第一章概述1882年7月26日上海电气公司在上海成立安装了一台以蒸汽机带动的直流发电机并正式发电从电厂到外滩沿街架线供给照明用电这是我国的第一座火电厂
发电厂电气部分
第八章 发电厂和变电站的控制与信号 第九章 同步发电机的运行 第十章 电力变压器的运行
628～674 675～710 711～791
发电厂电气部分
第一章 概述
发电厂电气部分设计
三、发电厂电缆线路设计
三、发电厂电缆线路设计
电缆线路是发电厂电能输送的重要通道，其设计应满足安全、可靠、经济和 环保的要求。在电缆线路的设计过程中，需要考虑以下几个方面：
三、发电厂电缆线路设计
1、电缆型号选择：电缆型号的选择应考虑电力系统的电压等级、电流容量、 敷设环境等因素，以确保电缆能够安全可靠地运行。
一、发电厂主接线设计
一、发电厂主接线设计
主接线是发电厂的重要组成部分，用于实现电能的生产、变换和输送。主接 线的设计应满足可靠性高、灵活性强、易于操作和维修、经济性好的要求。在主 接线的设计过程中，需要考虑以下几个方面：
一、发电厂主接线设计
1、可靠性：主接线的设计应确保电力系统的稳定运行，避免因设备故障导致 的大规模停电事故。为此，可以采用分段接线和桥型接线等方式，提高主接线的 可靠性。
一、发电厂主接线设计
4、经济性：主接线的设计应在满足可靠性和灵活性的前提下，尽量降低建设 成本和维护成本。例如，可以采用低损耗设备、优化线路布局等方式，降低能耗 和维护成本。
二、发电厂防雷设计
二、发电厂防雷设计
防雷设计是发电厂电气部分设计的关键环节之一，其目的是在雷击情况下保 护设备和建筑物不受损坏。发电厂的防雷设计应包括以下几个方面：
内容摘要
总之，本次演示通过详细阐述4200MW发电厂电气一次部分设计的原则、流程、 要求及成果，为我们成功地完成这一复杂而关键的设计工作提供了有力的支持。 通过这一设计工作，我们不仅提高了发电厂的效率和性能，还推动了电力行业的 技术进步和发展。
引言
引言
随着电力工业的不断发展，发电厂的规模不断扩大，设备日益复杂，对发电 厂的运营和管理提出了更高的要求。为了提高发电厂的运营效率和管理水平，电 气综合自动化系统的应用越来越受到。本次演示将对发电厂电气综合自动化系统 的发展和应用进行探讨。
发电厂电气部分
首页
一、主要电气设备
（一）一次设备
直接生产、转换和输配电能的设备，称 为一次设备，主要有以下几种。 l.生产和转换电能的设备 生产和转换电能的设备有同步发电机、 变压器及电动机，它们都是按电磁感应原理 工作的，统称为电机。
断路器有灭弧装置，可用来接 通或断开电路的正常工作电流、 通或断开电路的正常工作电流、过 负荷电流或短路电流，是电力系统 负荷电流或短路电流，隔离开关没有灭弧装 中最重要的控制和保护电器。 中最重要的控制和保护电器。 置，用来在检修设备时隔 开关电器的作用是接通或断开电路。 离电源， 离电源，进行电路的切换 （1）断路器（俗称开关） 操作及接通或断开小电流 电路。 电路。它一般只有电路断 （2）隔离开关（俗称刀闸） 开的情况下才能操作。， 开的情况下才能操作。在 负荷开关具有简易的灭弧装置， 负荷开关具有简易的灭弧装置 各种电气设备中， 各种电气设备中，隔离开 （3）负荷开关 可以用来接通或断开电路的正常工作 关的使用量是最多的。 关的使用量是最多的。 电流和过负荷电流， 电流和过负荷电流，但不能用来接通 还有用于配电系统的 或断开短路电流。 或断开短路电流。还可用来在检修设 备时隔离电源。 备时隔离电源。 自动重合器和自动分段器等。
电机、变压器与配电装置连接；架空 电机、变压器与配电装置连接； 线和电缆线用来传输电能。 线和电缆线用来传输电能。 并联电抗器一般装设在330kV 330kV及以上超 并联电抗器一般装设在330kV及以上超 消弧线圈用来补 调相机是一种不带机械负荷运行的同 4.载流导体 高压配电装置的线路侧。作用是吸收过剩的 高压配电装置的线路侧。 偿小接地电流系统的 步电动机，主要用来向系统输出感性无 步电动机，改善沿线电压分布和无功分布， 无功功率， 无功功率 ，改善沿线电压分布和无功分布， 单相接地电容电流， 单相接地电容电流， 功功率， 功功率，以调节电压控制点或地区的电 包括母线、架空线和电缆线等。 降低有功损耗，提高送电效率。 降低有功损耗，提高送电效率。 以利于熄灭电弧。 以利于熄灭电弧。 压。 电力电容 器补偿有并联 和串联补偿两 5.补偿设备 类。
发电厂电气部分(1)
发电厂电气部分(1)发电厂电气部分是一座发电厂中至关重要的组成部分，它主要负责发电厂的电力进行输送、分配和控制，保证发电厂正常稳定地运行。
下面我们将从以下几个方面详细介绍一下发电厂电气部分的相关内容：一、电厂主要的电气设备发电厂的电气设备主要包括发电机及其励磁系统、变压器组、高压开关柜、低压和中压开关柜、电缆和电缆槽、接地系统等。
发电机是发电厂中核心部件，转换机械能为电能的过程就是通过发电机实现的。
变压器组则是用于将发电机输出的低压电能升压为送至变电站的高压电能。
不同的开关柜主要用于控制和隔离电厂电力系统中的故障电路。
二、电力输送和变电站发电厂输出的电能需要通过输电线路传输至变电站，并送达供电用户。
这里除了输电线路本身，还需要安装电力电缆，将输电线路从空中转换到地下，以保证电力的稳定输送。
变电站则是进行电能的升压、限流和分配，将高压输电线路上的电能降压到适当电压供应到各个用户。
三、电气系统的保护发电厂的电气系统应用非常广泛的保护系统。
保护系统主要包括潮湿保护、短路保护、超负荷保护等。
潮湿保护是利用装置严密、防潮能力强的设备控制湿气侵蚀电机，使电机绝缘始终保持良好。
短路保护则需要通过短路指示器和漏电保护器等，确保在出现短路等异常情况时，电气系统能自动停机，保证电气设备的安全。
超负荷保护则是通过安装相应的过载保护装置，防止高负荷造成的设备过载和电损。
总之，发电厂电气部分作为整个工业系统的关键部分，在运行过程中，需要注意细节问题并常常进行现场检查和维护，保障整个工业系统的安全性和稳定性，确保电力能源的稳定输出。
发电厂电气部分
发电厂电气部分1. 引言本文档旨在详细描述发电厂的电气部分，包括发电机、变压器、开关设备以及配电系统等方面的内容。
发电厂的电气部分是电力生产的重要组成部分，其安全稳定运行对于保障电力供应具有至关重要的意义。
2. 发电机发电机作为发电厂的核心设备之一，负责将机械能转化为电能。
在发电厂中，常见的发电机类型包括同步发电机和异步发电机。
发电机的工作原理是利用电磁感应产生电动势，从而实现电能的转换。
2.1 同步发电机同步发电机与电网同步运行，其转速与电网频率同步。
在发电厂中，同步发电机一般连接到励磁设备，通过调节励磁电流来控制发电机的输出电压和无功功率。
同步发电机具有稳定性好、调节性能强等优点，在大型发电厂中得到广泛应用。
2.2 异步发电机异步发电机与电网非同步运行，其转速稍低于电网频率。
在发电厂中，异步发电机一般用于小型发电单元和备用电源。
由于异步发电机结构简单、运行可靠，因此在一些特殊情况下，如突发事故停电后的紧急供电，异步发电机能够快速启动并提供电源。
3. 变压器变压器是发电厂电气部分中的重要设备，主要用于将发电机输出的电能进行变压升高或降低，并通过电网向用户进行输送。
发电厂中常用的变压器包括发电机变压器、主变压器和配电变压器。
3.1 发电机变压器发电机变压器用于将发电机产生的电能进行升压，以满足输送电网所需的电压水平。
发电机变压器在电气系统中承担着电压调节和功率传输的重要作用。
3.2 主变压器主变压器用于将发电厂产生的电能升压到适合输送至远距离的高压电网，并在电网中进行电能输送。
主变压器具有大容量、高稳定性和高可靠性的特点，对于保障电力供应的连续性具有重要意义。
3.3 配电变压器配电变压器用于将电能从电网进一步分配给用户。
发电厂中的配电变压器通过降低电压水平，实现对电能的细分输送。
配电变压器能够将电能输送到具体的用电设备，满足用户对不同电压等级的需求。
4. 开关设备开关设备在电气系统中起到连接、切断电路的作用，以及保护电气设备的安全运行。
发电厂电气部分教案
发电厂电气部分教案章节一：电力系统概述教学目标：1. 了解电力系统的定义、功能和分类。
2. 掌握电力系统的组成和各部分的作用。
3. 了解电力系统的运行方式和特点。
教学内容：1. 电力系统的定义和功能。
2. 电力系统的分类。
3. 电力系统的组成：发电机、变压器、输电线路、配电线路、电力用户等。
4. 电力系统的运行方式：单相交流、三相交流、直流输电等。
5. 电力系统的特点：高压、大电流、远距离传输等。
教学方法：1. 讲授法：讲解电力系统的定义、功能、分类和运行方式。
2. 案例分析法：分析实际电力系统的组成和特点。
章节二：发电厂电气设备教学目标：1. 了解火力发电厂和核电站的电气设备组成。
2. 掌握各类电气设备的工作原理和性能。
3. 了解电气设备的分类和特点。
教学内容：1. 火力发电厂电气设备：发电机、变压器、母线、断路器等。
2. 核电站电气设备：发电机、变压器、核岛设备、常规岛设备等。
3. 电气设备的工作原理和性能：电磁感应、绝缘、断路等。
4. 电气设备的分类：一次设备、二次设备、辅助设备等。
5. 电气设备的特点：高压、高温、大电流等。
教学方法：1. 讲授法：讲解火力发电厂和核电站的电气设备组成。
2. 实验法：观察和分析电气设备的工作原理和性能。
章节三：电力系统保护教学目标：1. 了解电力系统保护的定义和作用。
2. 掌握电力系统保护的分类和原理。
3. 了解常见保护装置的结构和功能。
教学内容：1. 电力系统保护的定义和作用：防止电力系统故障和事故扩大，保障电力系统安全运行。
2. 电力系统保护的分类：继电保护、差动保护、接地保护等。
3. 保护原理：电气量保护、非电气量保护、综合保护等。
4. 常见保护装置：断路器、继电器、保护继电器等。
5. 保护装置的配置和整定：根据电力系统的要求进行保护装置的选择和参数设置。
教学方法：1. 讲授法：讲解电力系统保护的定义、分类和原理。
2. 实验法：观察和分析保护装置的结构和功能。
发电厂电气部分
2021/3/23
21
7) 电刷及刷架。发电机电刷是励磁回路
的一个组成部分。它可以将励磁电流
经集电环传递到励磁绕组中。电刷的 材料一般有三种:①石墨电刷;②电化石墨 电刷;③金属石墨电刷。一台发电机组只 能采用同一类型的一种电刷。发电机
刷架是固定和支持刷握及电刷的,刷握
起着定位电刷的作用。
2021/3/23
2、变压器的基本原理:
· 变压器是利用电磁感应原理来进行能量转换,其结构的主要部 分是两个（或两个以上）互相绝缘的绕组,套在一个共同的铁 心上,两个绕组之间通过磁场而耦合,但在电的方面没有直接 联系,能量的转换以磁场作媒介。
· 在两个绕组中,接到电源的一个称为一次绕组（也称原边）, 而接到负荷的一个称为二次绕组（也称副边）。当一次侧接 到交流电源时,在外施电压作用下,一次绕组中通过交流电流, 并在铁心中产生交变磁通,其频率和外施电压的频率一致,这 个交变磁通同时交链一、二次绕组。根据电磁感应定律,交变 磁通在一次、二次绕组中感应出相同频率的电动势,二次侧有 了电动势便向负荷输出电能,实现了能量转换。利用变压器一 次、二次绕组匝数的不同及各相绕组不同的连接法。可使一 次、二次侧有不同的电压、电流和相数。
4、风力发电厂:将风能转化为电能。
5、其他发电方式:潮汐发电、地热发电、太阳能发 电等。
2021/3/23
5
二、发电厂电气设备简述:
（一） 电气一次设备:通常把生产和分配电能的 设备,如发电机、变压器和断路器等称为一次 设备。
2021/3/23
6
1、生产和转换电能的设备 ——发电机将机械能转换成电能。 ——变压器将电压升高或降低,以满足输配电需要。
2021/3/23
29
发电厂电气部分(部分课后答案+总结)
1. 发电厂类型和变电所类型有哪些？答：发电厂类型：火力发电厂、水力发电厂、核能发电厂以及风力发电厂、地热发电厂、太阳能发电厂、潮汐发电厂等；变电所类型：枢纽变电所、、区域变电所、中间变电所、终端变电所2. 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
它们包括以下设备：（1）. 生产和转换电能的设备——发电机、电动机、变压器等2.接通或断开电路的开关电器——断路器、隔离开关、负荷开关、接触器、熔断器3、限制故障电流和防御过电压的保护电器——电抗器、避雷器4、载流导体——裸导体、电缆5、互感器——电流互感器、电压互感器6、无功补偿设备——并联电容器、串联电容器、并联电抗器7、接地装置——地网对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备称为二次设备。
它们包括以下设备：1、 测量表计——电压表、电流表、频率表、功率表、电能表2、 继电保护、自动装置及远动装置3、 直流电源设备——直流发电机组、蓄电池组、整流装置4、 操作电器、信号设备及控制电缆3. 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？答：电流将产生损耗，这些损耗都将转变成热量使电器设备的温度升高。
发热对电气设备的影响：使绝缘材料性能降低；使金属材料的机械强度下降；使导体接触电阻增加。
导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。
这些热量在适时间内不容易散出，于是导体的温度迅速升高。
同时，导体还受到电动力超过允许值，将使导体变形或损坏。
由此可见，发热和电动力是电气设备运行中必须注意的问题。
长期发热是由正常工作电流产生的；短时发热是由故障时的短路电流产生的。
4. 短时发热允许温度和长期发热允许温度分别是多少，为什么不相同？答：长期发热温度一般不超过70C 0，短期发热温度铝为200C 0，铜为300C 0长期发热：指正常工作电流引起的发热；短时发热：指短路电流引起的发热5. 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？答：是根据导体的稳定温升确定的。
发电厂电气部分详解(ppt)
二、厂用负荷分类
按用电设备在生产中的作用和突然中断供电所 造成的危害程度可分为五类：
④ 事故保安负荷：
在 200MW 及以上机组的大容量电厂中，自动化程度较 高，要求在事故停机过程中及停机后一段时间内仍必须 保证供电，否则可能引起主要设备损坏、重要的自动控 制失灵或危及人身安全的负荷。
水电站的主要站用负荷
(2）站内公用电。 站内公用电是指直接服务于电站的运行、维护和检修等生产
过程，并分布在主、副厂房、开关站、进水平台和尾水平台等处 的附属用电。通常包括： 1)水电站油、气、水系统的用电。 2)直流操作电源与载波通信电源。 3)厂房桥机、进水口阀门和尾水闸门启闭机等。 4)厂房和升压站的照明和电热。 5)全厂通风、采暖及空调、降温系统。 6)主变冷却系统如冷却风扇、油泵、冷却水泵等。 7)其他如检修电源、试验室电源等。
② Ⅱ类厂用负荷：
允许短时停电（几秒至几分钟），恢复供电后，不 致造成生产紊乱的厂用负荷。
供电方式：两个独立的电源供电，并采用手动切换。
二、厂用负荷分类
按用电设备在生产中的作用和突然中断供电所 造成的危害程度可分为五类：
③ Ⅲ类厂用负荷：
较长时间停电，不会直接影响生产，仅造成生产上的 不方便的厂用负荷。
Kp
Sccosav10% 0
Pn
式中：S c ——厂用计算负荷（见§5-4）；
cosav——平均功率因数，一般取0.8；
Pn ——发电机的额定功率。
不同类型电厂的厂用电率：
火电厂：5%～8%，
热电厂：8%～13%，
水电厂：0.5%～1.0%。
二、厂用负荷分类
按用电设备在生产中的作用和突然中断供电所 造成的危害程度可分为五类：
