课程设计报告数字秒表的设计

课程设计报告数字秒表的设计

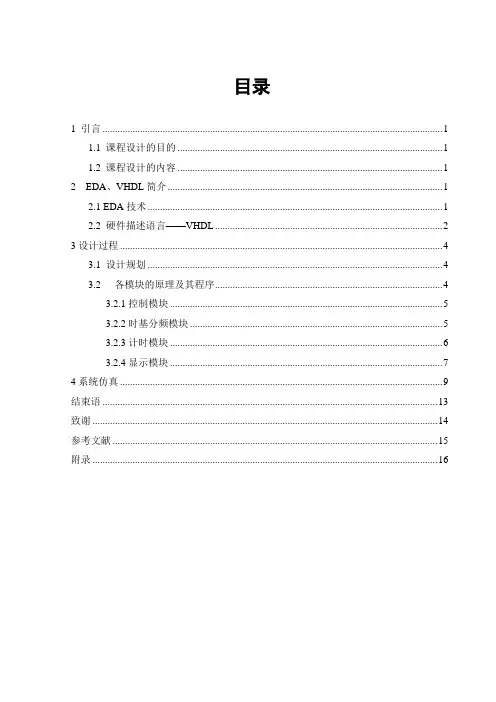

目录1 引言 (1)1.1 课程设计的目的 (1)1.2 课程设计的内容 (1)2 EDA、VHDL简介 (1)2.1 EDA技术 (1)2.2 硬件描述语言——VHDL (2)3设计过程 (4)3.1 设计规划 (4)3.2 各模块的原理及其程序 (4)3.2.1控制模块 (5)3.2.2时基分频模块 (5)3.2.3计时模块 (6)3.2.4显示模块 (7)4系统仿真 (9)结束语 (13)致谢 (14)参考文献 (15)附录 (16)1 引言在科技高度发展的今天,集成电路和计算机应用得到了高速发展。

尤其是计算机应用的发展。

它在人们日常生活已逐渐崭露头角。

大多数电子产品多是由计算机电路组成,如:手机、mp3等。

而且将来的不久他们的身影将会更频繁的出现在我们身边。

各种家用电器多会实现微电脑技术。

电脑各部分在工作时多是一时间为基准的。

本文就是基于计算机电路的时钟脉冲信号、状态控制等原理设计出的数字秒表。

秒表在很多领域充当一个重要的角色。

在各种比赛中对秒表的精确度要求很高,尤其是一些科学实验。

他们对时间精确度达到了几纳秒级别。

1.1 课程设计的目的本次设计的目的就是在掌握EDA实验开发系统的初步使用基础上,了解EDA技术,对计算机系统中时钟控制系统进一步了解,掌握状态机工作原理,同时了解计算机时钟脉冲是怎么产生和工作的。

在掌握所学的计算机组成与结构课程理论知识时。

通过对数字秒表的设计,进行理论与实际的结合,提高与计算机有关设计能力,提高分析、解决计算机技术实际问题的能力。

通过课程设计深入理解计算机结构与控制实现的技术,达到课程设计的目标。

1.2 课程设计的内容利用VHDL语言设计基于计算机电路中时钟脉冲原理的数字秒表。

该数字秒表能对0秒~59分59.99秒范围进行计时,显示最长时间是59分59秒。

计时精度达到10ms。

设计了复位开关和启停开关。

复位开关可以在任何情况下使用,使用以后计时器清零,并做好下一次计时的准备。

数字式秒表课程设计报告

数字式秒表课程设计报告

2012 ~2013学年第 2 学期《数字电子技术》课程设计报告题目:数字式秒表专业:通信工程班级:11级通信二班姓名:涛、、文凯、芳琪王然、程洋洋、王国文、灿指导教师:王银花电气工程学院2013年6月04日1、任务书摘要关键词译码显示电路;R-S触发器;555定时器分频器在科技高度发展的今天,数字秒表在日常生活中是比较常见的电子产品,以其走时精确,使用方便,功用多而受广大用户所喜。

本设计所实现的数字式秒表是电子设计技术中最基本的设计实验之一。

该数字计数系统的逻辑结构较简单,是由控制电路,复位电路,0.01秒脉冲发生器,译码显示电路构成的。

其中控制电路是由基本R-S触发器以及电阻,开关组成的电路部分;复位电路是由机械开关,电阻,以及电源组成的电路部分;多谐振荡器是由555定时器以及其外围电路组成的电路分,它和分频器一起用来产生0.01秒的脉冲;译码显示电路由7448集成元件构成的电路部分;七段数码管电路由共阴极七段LED显示器,电阻和接地端组成的电路部分。

通过对各部分结构的了解,本实验从而设计出最大是为59.99秒的数字式秒表。

通过对实验了解到计数秒表的设计存在一些问题,但是这也充分说明了数字秒表还存在很大的提升空间,对计数精度可以进一步提高。

在设计实验中为了保证实验过程少走弯路,学会仿真是必要的,对本实验我们采用multism软件仿真,以便提高实验的正确性与可行性。

在平时的理论学习中遇到的问题都一一解决,加深了我对专业的了解,培养了我对学习的兴趣,为以后的学习打下了好的开端,我受益匪浅。

同时,让我明白:电子设计容不得纸上谈兵,只有自己动手实际操作才会有深刻理解,才会有收获。

目录第一章方案讨论 (1)1.1技术要求 (1)1.2方案论证与选择 (1)第二章电路设计 (2)2.1控制电路 (2)2.2 0.01秒脉冲发生电路 (2)2.3复位电路 (6)第三章实验芯片 (7)3.1计数器 (7)3.2译码器电路 (8)3.3七段数码管(LED) (9)第四章结论 (12)第五章参考文献 (12)第六章心得体会 (13)七、答辩记录及评分表 (14)附录 (15)第一章方案讨论1.1技术要求1.秒表最大计时值为59.99秒;2. 7位数码管显示,分辨率为0.01秒;3 .具有清零,启动计时,暂停及继续计数等控制功能;4.控制操作间不超过二个。

数字秒表 电子技术基础课程

数字秒表 电子技术基础课程

电子技术基础课程设计报告设计题目:数字秒表完成人:班级:学号:指导教师:成绩:目录概述 (3)第一章: 电路设计要求1.1.1电路设计目的 (4)1.1.2电路设计内容 (4)1.2.1 系统总体框图 (4)第二章: 电路组成器件,模块与仿真电路图调试2.1.1实验元器件 (5)2.2电路工作原理 (8)2.3仿真电路图与使用方法 (9)第三章: 实验总结3.1实验的大致过程 (10)3.2心得体会 (11)概述随着电子技术的发展,电子技术在各个领域的运用也越来越广泛,渗透到人们日常生活的方方面面,掌握必要的电子电工知识已经成为当代大学生特别是理工类大学生必备的素质之一。

数字秒表是日常生活中比较常见的电子产品,秒表的逻辑结构主要由显示译码器,二-五-十进制一步加法计数器,555的多谐振荡器,脉冲记录器,分频器等组成。

秒表还有一个清零,暂停,启动功能的装置,以便秒表能随意停止及启动,计数器的输出均为BCD码输出,方便显示译码器连接。

秒表以秒为单位,最大量程为60s,采用数码管作为显示部分,以555的多谐振荡器为核心,以分频、计数与译码显示模块为主要构成部分。

基本电路主要有时基产生电路、电源电路、分频电路、计数与译码电路(包括显示电路)、开关按钮电路。

所设计的电子秒表达到了设计要求的各项指标。

这次设计中不但对以前的知识进行巩固,而且学会了更多的新知识,提高思维、强化动手能力,能够更好地适应和走上工作岗位,为以后的就业打下一定的基础。

第一章、电路设计要求1.1.1电路设计目的(1)设计的数字秒表能够显示00~59,超过59S后回0继续计时。

(2)要求采用石英晶体振荡电路做为系统的CLK。

(3)具有暂停和复位功能。

1.1.2电路设计内容(1)画出电路原理图,正确使用逻辑关系;(2)确定元器件及元件参数;(3)进行电路模拟仿真;(4)实物制作1.2.1系统总体框图系统功能要求:(1)具有时钟秒表系统功能显示功能,用两个数管分别显示十位数和个位数。

数字秒表课程设计报告

数字秒表课程设计报告

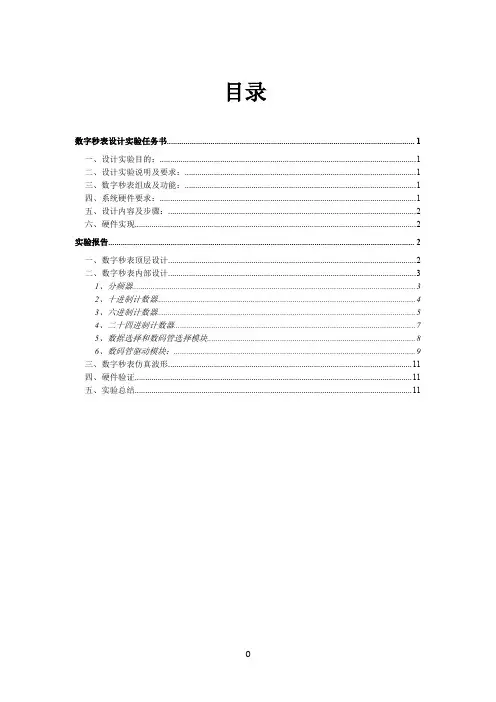

目录数字秒表设计实验任务书 (1)一、设计实验目的: (1)二、设计实验说明及要求: (1)三、数字秒表组成及功能: (1)四、系统硬件要求: (1)五、设计内容及步骤: (2)六、硬件实现 (2)实验报告 (2)一、数字秒表顶层设计 (2)二、数字秒表内部设计 (3)1、分频器 (3)2、十进制计数器 (4)3、六进制计数器 (5)4、二十四进制计数器 (7)5、数据选择和数码管选择模块 (8)6、数码管驱动模块: (9)三、数字秒表仿真波形 (11)四、硬件验证 (11)五、实验总结 (11)数字秒表设计实验任务书一、设计实验目的:在MAX+plusII软件平台上,熟练运用VHDL语言,完成数字时钟设计的软件编程、编译、综合、仿真,使用EDA实验箱,实现数字秒表的硬件功能。

二、设计实验说明及要求:1、数字秒表主要由:分频器、扫描显示译码器、一百进制计数器、六十进制计数器(或十进制计数器与6进制计数器)、十二进制计数器(或二十四进制计数器)电路组成。

在整个秒表中最关键的是如何获得一个精确的100H Z 计时脉冲,除此之外,数字秒表需有清零控制端,以及启动控制端、保持保持,以便数字时钟能随意停止及启动。

2、数字秒表显示由时(12或24进制任选)、分(60进制)、秒(60进制)、百分之一秒(一百进制)组成,利用扫描显示译码电路在八个数码管显示。

3、能够完成清零、启动、保持(可以使用键盘或拨码开关置数)功能。

4、时、分、秒、百分之一秒显示准确。

三、数字秒表组成及功能:1、分频率器:用来产生100H Z计时脉冲;2、二十四进制计数器:对时进行计数;3、六进制计数器:分别对秒十位和分十位进行计数;4、十进制计数器:分别对秒个位和分个位进行计数;5、扫描显示译码器:完成对7字段数码管显示的控制;四、系统硬件要求:1、时钟信号为10MHz;2、FPGA芯片型号EPM7128LC84—15、EP1K30TC144—3或EP1K100QC208—3(根据实验箱上FPGA芯片具体选择);3、8个7段扫描共阴级数码显示管;4、按键开关(清零、启动、保持);五、设计内容及步骤:1、根据电路持点,用层次设计概念。

数字秒表设计报告

数字秒表设计报告

吉林建筑工程学院电气与电子信息工程学院微机原理课程设计报告设计题目:数字秒表的设计专业班级:学生姓名:学号:指导教师:设计时间:数字秒表设计报告一、课程设计目的通过该设计,掌握8255并行接口芯片、8253定时计数芯片的使用和数码管的使用,并掌握相应的程序设计和电路设计的技能。

是对8255并行接口芯片章节理论学习的总结和补充,为后续的硬件课程的学习打下基础。

二、课程设计的内容及要求利用8253计数器2和计数器1,实现1Hz信号的产生,然后计数器采用硬件触发选通方式计数,CPU读取计数结果,并转换为读秒计数,并把读秒计数的结果用数码管显示出来(2位)。

三、总体设计方案设计一个利用微机原理与接口技术完成秒表的设计方案, 该方案主要是选择8253A的计数器2与计数器1产生一个1Hz的中断脉冲,其输出端与不可屏蔽中断请求信号端相连接。

利用1.19318MHz脉冲方波输入CLK2,设置CLK2的初值为59659,将CLK2的输出端连接到CLK1,设置CLK1的初值为20,将OUT1连接到8086CPU 的NMI端。

将NMI端有一个低电平信号输入时,8086CPU将产生中断进行秒计数。

8086通过8255A将PA口作为段选信号输出端,将PB口作为片选信号输出端。

图3.1 方案设计框图此方案的核心内容是利用微机原理与接口技术完成秒表的设计方案,该方案主要是选择8253A的计数器2和计数器1进行1s的定时,其输出于OUT1与8086的NMI相连,当定时到1s的时候产生一个中断信号,在中断服务程序进行秒的计数,并送入相应的存储单元;8255的A口接七段数码管的段选信号,B口接七段数码管的位选信号,秒的数值通过对8255的编程可以显示在七段数码管上面。

该方案是利用微机接口技术的典范案例,就可行性而言,也是行之有效的。

四、硬件系统设计8086简介Intel 8086拥有四个16位的通用寄存器,也能够当作八个8位寄存器来存取,以及四个16位索引寄存器(包含了堆栈指标)。

数字式秒表的课程设计报告范文

数字式秒表的课程设计报告范文

数字式秒表的课程设计报告范文目录第一章系统概述------------------------------------------------------------------------------11.1系统设计思路与总体方案--------------------------------------------------------------11.2总体工作过程-----------------------------------------------------------------------------21.3各功能块的划分和组成-----------------------------------------------------------------21.4芯片简介-----------------------------------------------------------------------------------2第二章单元电路的设计和总体分析------------------------------------------------------92.1毫秒信号的发生电路--------------------------------------------------------------------92.2分、秒、毫秒计数电路-----------------------------------------------------------------102.3组合设计-----------------------------------------------------------------------------------12第三章总体电路的设计与安装------------------------------------------------------------153.1PCB电路板的制作----------------------------------------------------------------------153.1安装调试的步骤--------------------------------------------------------------------------163.2遇到的主要的问题及注意事项--------------------------------------------------------17第四章总结------------------------------------------------------------------------------------18附录1元器件明细表------------------------------------------------------------------------19附录2总原理接线图------------------------------------------------------------------------19参考文献---------------------------------------------------------------------------------------20第一章系统概述1.1系统设计思路与总体方案通过对设计要求的分析,应用相关的数字电子电路方面的知识画出原理图,检查无误后,将原理图在EWB中仿真,验证通过无误后,可以考虑使用何种方案来实现设计电路。

数字秒表课程报告

数字秒表课程报告

目录一.引言1.设计目的 (2)2.设计要求 (3)3.设计内容 (3)二.电路分析1.电路总框图和各电路分析 (3)2.电路原理图和电路工作原理 (5)3.PCB图 (6)三.元件分析1.74HC160 (6)2.74LS48 (7)3.数码管 (10)4.555定时器 (11)5.元件清单 (12)四.数字秒表的测试1.整体测试 (12)2.准确度测试 (13)五.总结和收获 (13)数字秒表设计一.引言数字式秒表是一种常用的计时工具,以其价格低廉、走时准确、使用方便、功能多而广泛用于体育比赛中,下文介绍了如何利用中小规模集成电路和半导体器件进行数字式秒表的设计。

本设计中数字秒表的最大计时是9.9秒,也就是说分辨率是0.1秒,最后计数结果用数码管显示,需要实现清零、启动计时、暂停计时、继续计时等功能。

在本次实验中由两片74HC160构成两片74LS48实现秒表的计数功能。

由于需要比较稳定的信号,我们用555定时器与电阻和电容组成的多谐振荡器产生100HZ的信号,用两个数码管显示计时,最后在电路中加入了两个控制开关一个控制电路的启动和暂停;另一个控制电路的清零。

1.设计目的(1)运用有关课程的基础理论和技能解决实际问题,并进一步提高专业基本技能和创新能力。

(2)建立数字电子电路系统的基本概念。

(3)熟悉555方波振荡器的应用。

(4)熟悉计数器的级联及级数、译码和显示电路的整体配合。

(5)熟练掌握protel99SE软件。

(6)掌握数字秒表的组成和工作原理。

(7)加强制板和焊接能力。

2.设计要求(1)以0.1秒为最小单位。

(2)秒表可显示0~9.9秒的量程。

(3)该秒表具有清零、开始计时、暂停计时和停止计时的功能。

3.设计内容(1)完成数字秒表的设计,画出电路原理图。

(2)运用protel99SE软件画出PCB图。

(3)制板、装元件并焊接出数字秒表的整体设计电路。

(4)测试数字秒表的清零、开始计时、暂停计时和停止计时的功能。

数字秒表课程设计报告心得

数字秒表课程设计报告心得

数字秒表课程设计报告心得一、课程目标知识目标:1. 学生能够理解数字秒表的基本概念,掌握其工作原理和功能。

2. 学生能够运用数字秒表进行计时,进行时间加减运算,并解决实际问题。

3. 学生了解数字秒表在日常生活和体育竞技中的应用。

技能目标:1. 学生掌握数字秒表的操作方法,包括启动、停止、复位等功能。

2. 学生能够运用数字秒表进行简单的时间测量,提高实际操作能力。

3. 学生能够通过数字秒表进行时间数据分析,提高解决问题的能力。

情感态度价值观目标:1. 培养学生对数字秒表及相关电子产品的兴趣,激发学习科学技术的热情。

2. 培养学生严谨、细心的实验态度,养成良好的实验习惯。

3. 增强学生的团队协作意识,提高沟通与交流能力。

课程性质分析:本课程为四年级科学课的实验部分,结合数字秒表的实际应用,培养学生动手操作能力和实践探究能力。

学生特点分析:四年级学生具备一定的科学知识和实验技能,对新鲜事物充满好奇,但操作能力和数据分析能力有待提高。

教学要求:1. 注重实践操作,让学生在实际操作中掌握数字秒表的使用方法。

2. 引导学生运用数字秒表进行时间测量,培养学生的实际应用能力。

3. 结合日常生活和体育竞技,提高学生对数字秒表价值的认识。

二、教学内容1. 数字秒表的基本概念与原理:- 介绍数字秒表的结构、工作原理及功能。

- 解释数字秒表的计时单位及精度。

2. 数字秒表的操作与应用:- 演示数字秒表的启动、停止、复位等基本操作。

- 指导学生进行实际操作,如测量短距离跑步、跳远等运动的时间。

3. 时间数据的处理与分析:- 教授如何记录和处理数字秒表测量得到的时间数据。

- 引导学生运用数据分析解决实际问题,如计算平均速度、比较运动成绩等。

4. 数字秒表在生活中的应用:- 讲解数字秒表在日常生活中的应用,如烹饪、运动锻炼等。

- 分析数字秒表在体育竞技中的作用,如计时、评分等。

教材章节关联:本教学内容与四年级科学教材中“时间与运动”章节相关,涉及时间测量、数据分析等内容。

数字秒表设计报告

数字秒表设计报告

《电子技术》课程设计报告题目数字式秒表学院(部)长安大学电控学院专业自动化(交通信息与控制)班级32010901学生姓名潘应久张杰崔骞学号3201090114、18、1512 月18 日至12 月30 日共 2 周指导教师(签字)目录内容摘要设计要求系统概述(1)计数显示(2)译码控制(3)D触发器电路(4)时钟发生器 系统综述总结及参考文献数字式秒表一、摘要:作为数字式秒表,所以必须有一个数字显示。

按设计要求,须用数码管来做显示器。

题目要求最大记数值为99分钟59秒99,那则需要六个数码管。

要求计数分辨率为0.01秒,那么我们需要相应频率的信号发生器。

选择信号发生器时,有两种方案:一种是用晶体震荡器,另一种方案是采用集成电路555定时器与电阻和电容组成的多谐振荡器。

电路的功能部分主要使用的是74LS160、74LS138三线-八线译码器、D触发器以及由竞争与冒险原理设计出的产生低触发脉冲的电路,以及开关电路和基本的与门、与非门、或门等。

二、设计要求:任务书:主要技术指标与要求1、秒表最大计时值为99分59.99秒;2、6位数码管显示,分辨率为0.01秒;2、具有清零、启动计时、暂停及继续计数等控制功能;4、控制操作键不超过两个第一章、系统概述设计数字式秒表,主要分为部分:(一)、计数显示(二)、译码控制(三)、D触发器电路(四)、时钟发生器。

(一)、计数显示:数字式秒表要求最大计时值为99分59.99秒,故采用六个显示管,采用六个74LS160(十进制计数器)实现计数功能,计数器的输出接到显示管。

其中第四个74LS160计数器采用同步计数法改成六进制,其余均用十进制即可。

电路图如下:(二)、译码控制:电路要求实现四个功能:具有清零、启动计时、暂停及继续计数等控制功能,但只能用两个控制操作键。

控制键可用开关表示,要使两个控制键实现四个功能,则可以用74LS138实现。

现在用Y0(00)表示启动计时,Y1(01)表示暂停,Y2(10)表示清零,Y3(11)表示继续计数。

数字秒表设计EDA课设报告

数字秒表设计EDA课设报告

数字秒表设计EDA课设报告概述本课设要求设计一款加减计时秒表,需要实现的功能如下: - 显示秒表计时的数字; - 点击“开始”按钮开始计时; - 点击“停止”按钮停止计时; - 点击“复位”按钮清零计时; - 点击“加号”和“减号”按钮可以每次增加或减少1秒计时。

为了完成上述功能,我们选择EDA软件进行仿真和布图设计。

设计思路我们首先需要构思秒表的实现流程,考虑到需要实时更新读取的数据,所以我们选择使用FPGA芯片作为逻辑控制基础。

FPGA芯片是可编程逻辑芯片,可以对逻辑电路进行可编程配置,实现各种功能,如:加法器、减法器、触发器等。

整体设计思路我们将秒表的设计思路划分为以下步骤: 1. 使用时钟信号,设置计时寄存器和数码管显示寄存器; 2. 配合开始、停止两个开关控制开始和停止计时; 3. 设置加减计时器,在每次计时加减操作时使用; 4. 清零操作使用复位开关实现。

时钟信号和计时寄存器时钟信号可以使用EDA软件自带的时钟模块实现,设置计时寄存器用于记录加减后的计时结果。

这部分主要有以下几个步骤: - 外部时钟进入FPGA芯片中;- 引出一个指定频率的时钟信号; - 将时钟信号连接到计时寄存器的时钟端; - 计时寄存器向外部输出计时结果。

开始、停止控制实现开始、停止控制实现需要引入开关电路,可以使用EDA软件预设的开关模块。

我们可以将开关模块与数码管显示寄存器和计时寄存器进行连接,参考以下步骤进行实现: - 设计电路,将“开始”和“停止”两个开关用于控制计时器寄存器的启动和停止; - 将时钟信号连接到开关电路中,作为同步信号; - 将开关电路输出的信号连接到计时器寄存器和数码管显示寄存器。

这样,在开始计时时,计时寄存器会开始计时,并输出计时结果到数码管;而停止计时时,计时寄存器和数码管都会停止更新。

加减计时器和清零操作加减计时器和清零操作也可以使用EDA软件中的加减器模块和复位模块来实现。

实现步骤如下: - 设计加减计时器模块,包含加减按钮、加减器、计时寄存器,将加减按钮连接至加减器,加减器连接至计时寄存器; - 设计一个带复位功能的复位模块,将复位按钮连接至计时器寄存器和数码管。
