地质调查野外工作方法134页PPT
《野外地质编录》PPT课件
分析结果 Pb
％
Zn
3、特殊情况 坑道弯曲
1）当弯度>15 °时，以拐弯处为界分段描述 2）当弯度<15 °时，两种情况
90°
76°
A: 顶板按实际弯曲方位 保持完整,相向弯曲的坑壁 出现重叠,背向弯曲的坑壁 发生拆开
14° B: 背向弯曲的坑壁保持 完整,相向弯曲的坑壁及顶 板发生拆开
拐弯坑道的展开格式
1★、绘展制开方地式质体实际形态：按比例把各地质体特征点位
2置、展探示槽在图素上描，图参作照图地步质体骤的实际揭露形态，在方格 ★纸上采绘用制展出开地方质式体出：露观的察实了际解形地态 质现象，确定使 用★绘何制种槽展底开素方描式图：及以确壁定投采底用的何方法种，展即开将图槽底底界 ★的地固质定界皮线尺垂、直测投影方到位紧角靠、素坡描度壁一角侧的槽底轮廓线 ★上★，文确据字定地记地质录质体、特的标征走本向样点与品位探的置槽采：方集用位位钢之置间标圈绘绘尺出。读槽出底地素质描图特。 征★进点行在室皮内尺整所理示清绘的：垂要直求距素离描，内容并齐读全出，皮一尺般上要求的 读有长数度分划线、方向、比例尺、样号、产状、图例、
★室内整理、清理工作
90° YMZ1-1
YMZ1-2
YMZ1-3
YMZ1-4
岩脉地质素描图
第七章 地质编录
第一节 概述
第二节 原始地质编录
一、坑探地质编录
二、钻探地质编录 （一）现场编录 1、检查孔深 上回次孔深＋本回次进尺 2、测定残留岩芯：提钻后马上进行 3、检查岩矿心，测定岩矿心长度，计算岩矿心 采取率
化学分析结果表。
90°
●
●
★采用展开方式：观察了解地质现象，确定使用 何种展开方式及确定采用何种展开图 ★固定皮尺、测方位角、坡度角、标志点 ★确定地质特征点位置：用钢圈尺读出地质特征点
野外工作方法第一讲
提供素材； • 根据花岗岩类岩体中所含矿物组成及其含量、岩石化学成分和地球化
学资料等论证同源岩浆演化的基本规律； • 根据同位素年代学资料，论证岩体的形成时代、序次及其相关性； • 研究深成岩体内部具体构造岩浆单元与成矿关系，建立成矿模式。
（2） 1958年至1966年，基本完成了我国东部地区的1:100万区域地质 编图和编测工作，广泛开展了1:20万区调，并在个别省、自治区开始 了1:5万区调试点。
（3） 1966年至1980年，除西藏外，全国已基本完成（台湾省未统计在 内） 1:100万区调工作。 1:20万区调工作在大多数省、自治区已陆续 完成。并开始对部分1:20万区调图幅进行修测再版。在已完成1:20万 区调的省、自治区开展1:20万区调成果资料总结。在成矿远景区带开 展1:5万区域地质矿产调查试点。
野外工作方法
• 通过本阶段工作，应力图达到: • 了解工作区地质矿产基本特征、工作程度及前人
已有资料和分析测试数据； • 统一岩石分类、命名方案和图例图式； • 选择各类剖面测制位置； • 编制地质、矿产草图； • 提出工作区地质、矿产调查中应解决的主要问题
以及解决这些问题的途径、措施、方法和手段； • 设计所需的实物工作量、人员及仪器配置、经费
（ 4）确定调查范围时应尽量照顾国际分幅，保持 图框的完整性并考虑与邻区图幅的连接。
野外工作方法
三、地质调查的发展概况 1949年后，我国区域地质调查工作大体经历了五个发展阶段：
（1） 1949年至1957年，以1:100万区域地质编图和编测地质图为主， 并在部分省、自治区进行了1:20万区调的试点。通过这一时期的工作， 基本上掌握了1:20万综合性区调工作方法，为在全国范围内开展1:20 万区调奠定了基础。
物探野外工作方法及应用PPT课件
多为低密度。含水时呈低电阻；在磁性
破 岩石中的破碎带磁性减弱。非—弱磁性
碎 岩石的磁性岩脉显磁性，破碎带同时有
带
矿化蚀变时可能为低阻。有激电特性、 磁性。 非—弱磁性岩中破碎带充有磁性
山 性弱、密度低，基性火山岩磁性强、 机构（火山口、火
机 密度略高，重磁场多呈圆型或弧型， 山颈、火山通道
构
中心场低、周围环型场高，其与围岩 的电性可能有一定差异
等），并了解其在 深部的变化、形态
等
褶 褶皱带是指沉积岩地层的褶皱，其特 圈出、追索含矿或
皱 点即沉积岩地层的特点
控矿的褶皱带，并
带
确定其埋深、厚度 及褶皱变化 。
23
磁异常的定性解释
• 在磁异常的解释推断中占据主要地位的是磁异常的定 性解释，所谓定性解释，系指解释引起磁异常的地质 原因，定性地推断磁性体的大致形状、埋藏深度、倾 斜方向、磁化状况等。它是综合各种因素（包括地质、 地形、磁性及其地物化探资料）对磁异常进行分析研 究的过程，是一项基本的解释工作。它包括这么几个 方面的内容：
磁法、重力法为主。配以常规 电阻率法、CSAMT法等电法。 大功率IP 法了解蚀变或矿化 带。
圈出、追索控矿 或含矿破碎带、 断裂带，确定其 埋深、在深部的 变化、形态 。
磁法、电阻率法、CSAMT法 为主，个别采用重力和IP法。
9
物探间接找矿方法组合表
地质 体
物性特点
任务
火 一般火山机构具磁性，酸性火山岩磁 圈控矿或含矿火山
大功率电测深法、 CSAMT法为主，磁测、 重力法等方法。个别应采 用地震勘查法。

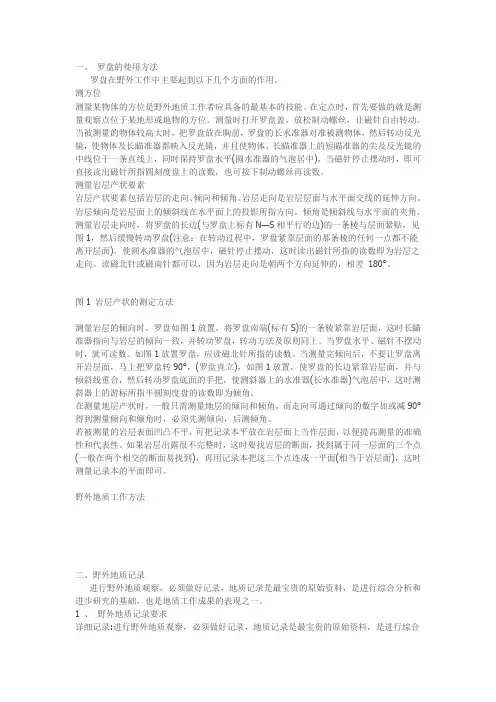

野外地质工作方法)
一、罗盘的使用方法罗盘在野外工作中主要起到以下几个方面的作用。
测方位测量某物体的方位是野外地质工作者应具备的最基本的技能。
在定点时，首先要做的就是测量观察点位于某地形或地物的方位。
测量时打开罗盘盖，放松制动螺丝，让磁针自由转动。
当被测量的物体较高大时，把罗盘放在胸前，罗盘的长水准器对准被测物体，然后转动反光镜，使物体及长瞄准器都映入反光镜，并且使物体、长瞄准器上的短瞄准器的尖及反光镜的中线位于一条直线上，同时保持罗盘水平(圆水准器的气泡居中)，当磁针停止摆动时，即可直接读出磁针所指圆刻度盘上的读数，也可按下制动螺丝再读数。
测量岩层产状要素岩层产状要素包括岩层的走向、倾向和倾角。
岩层走向是岩层层面与水平面交线的延伸方向。
岩层倾向是岩层面上的倾斜线在水平面上的投影所指方向。
倾角是倾斜线与水平面的夹角。
测量岩层走向时，将罗盘的长边(与罗盘上标有N—S相平行的边)的一条棱与层面紧贴，见图1，然后缓慢转动罗盘(注意：在转动过程中，罗盘紧靠层面的那条棱的任何一点都不能离开层面)，使圆水准器的气泡居中，磁针停止摆动，这时读出磁针所指的读数即为岩层之走向。
读磁北针或磁南针都可以，因为岩层走向是朝两个方向延伸的，相差180°。
图1 岩层产状的测定方法测量岩层的倾向时，罗盘如图1放置，将罗盘南端(标有S)的一条棱紧靠岩层面，这时长瞄准器指向与岩层的倾向一致，并转动罗盘，转动方法及原则同上。
当罗盘水平、磁针不摆动时，就可读数。
如图1放置罗盘，应读磁北针所指的读数。
当测量完倾向后，不要让罗盘离开岩层面，马上把罗盘转90°，(罗盘直立)，如图1放置，使罗盘的长边紧靠岩层面，并与倾斜线重合，然后转动罗盘底面的手把，使测斜器上的水准器(长水准器)气泡居中，这时测斜器上的游标所指半圆刻度盘的读数即为倾角。
在测量地层产状时，一般只需测量地层的倾向和倾角，而走向可通过倾向的数字加或减90°得到测量倾向和倾角时，必须先测倾向，后测倾角。
野外地质调查工作方法
第三章野外地质调查工作方法第一节地质填图的有关术语、比例尺及精度要求一、地质填图与区域地质调查有关地质填图的术语很多，许多情况下都是用不同的语词表达了同一个概念，在地质行业内叫法也不统一。
归纳起来，地质填图有区域地质填图、预查或普查地质填图和矿区地质填图（详查或勘探阶段）几种情况或基本类型。
区域地质调查（简称区调），以往有两种叫法。
一是以前苏联为代表的东欧等国（我国在计划经济时期亦如此）称区域地质测量（简称区测）【英文为Regional Geological Survey】。
二是以美国为代表的北美和西欧等国则多称区域地质填图（简称地质填图或填图）【英文为Regional Geological Mapping （Geological Mapping）】。
实际上，北美的地质填图术语在我国的使用也非常普遍，早已演化为一种区域地质调查的习惯性用语，现行的1/5万区调已演变为1/5万区域地质填图。
矿区地质填图在我国又称矿区地质测量（简称地质测量）。
根据观测点定位精度细分为正规地质测量（简称正测，是在勘查工作的详查或勘探阶段采用）和地质草测（简称草测，是在勘查工作的预查或普查阶段采用）二类（按原规范，地质测量分正侧、简测和草测三类，但在实际工作中将简测和草测统归为草测，因为其观测点定位精度是相同的）。
不同的目的和任务，以及程度和划分精度基本一致，仅在定位精度上有区别。
预查或普查阶段作草测。
除有另行规定和要求外，正测和草测的控制一般来说，详查及其以上阶段需正测，使用正测的同比例尺或更大比例尺高精度地形图，地质观测点采用全仪器（经纬仪、高精度GPS）精确定位方法所进行的矿区地质填图称为矿区正规地质测量，即正测。
使用同比例尺正测或草测地形图（包括放大或其它方法形成的低精度地形图），而地质观测点采用半仪器（罗盘）或地形定位方法所填制的矿区地质填图称为地质草测。
在目前，地质勘查单位（地质队）所进行的矿区地质测量很少为正测（国家地质勘查项目或业主要求的除外），多属地质草测类型（商业地质勘查项目）。
地质野外工作方法
地质填图野外工作方法一．信手地质剖面图及路线地质图的作法(一)信手地质剖面图的作法野外地质观察往往不是一个点上的观察，而是由若干点构成一条地质路线的观察。
为了表示在这条线上的地层层序、岩性变化、地质构造、以及所出现的岩脉、矿脉的位置等，往住需要将沿途观察到的上述现象画在剖面图上，这样的剖面图就称为信手地质剖面图(图1-1)。
作法：（1）首先确定前进方向(测定方位角)，如有比较明显的地物（如公路、陡坎、小屋、大树）应予利用，并标注在图上，然后沿此方向前进，观察岩性、构造等。
(2)到了第二观察点，要目估点1至点2的水平距离和地形起伏情况，并按一定比例画在图上(勾绘地形起伏线，比例自定，但应考虑不致使剖面图过长或过短)，然后将1至2点间的地层岩性、产状，岩性界线(或地层界线)，地质构造等分别绘在该段剖面的相应位置上。
（3）再继续由点2向前进行观察，操作方法同前；如此反复，直至路线终了为止。
（4）在画信手地质剖面图时，如果观察路线在某点需改变方位，则应在图上相应的位置作出“330o”的标记。
(二) 路线地质草图的绘制以平面图的形式，将观察路线上沿途所见的地质现象(包括地层、岩性、构造面、侵入体等)按—定的比例尺绘制在导线上，就成为路线地质草图(图1－2)。
它可以直接绘在地形图上；如使用的地形图比例尺大小，也可以另在方格纸上按合适的比例尺勾绘。
方法：（1）先大致确定观察路线，在图上找到(或确定)路线的起点位置，用罗盘测定前进方向，将此方向角标定在地形图(或平面图)上，这就是1至2点的导线方向。
（2）目估l至2点的水平距离，或根据地形地貌特点确定2点的位置。
（3）沿导线方向观察地质现象，将该路线上见到的地质界线点（岩层分层界线，构造面，沉积岩与火成岩接触面等）的位置及平面延伸方向标注在路线平面图的相应位置上。
（4）加注必要的地层或岩体代号，产状符号等。
（5）按上法依次前进，将观测内容不断标绘在平面图上，直至路线终点。
地质调查野外工作方法幻灯片PPT
表1-1 主要沉积岩类型表
陆源碎屑岩 生物化学—生物有 化学沉积 火山碎屑岩
机岩
岩
泥岩(页岩) 粉砂岩
砂岩
砾岩和角砾 岩
石灰岩、白云岩
硅质岩 磷块岩
煤
铁质岩 蒸发岩 锰质岩 铝土质岩
凝灰岩
集块岩 角砾岩
表1-2 泥质岩描述要点
观察项目
观察及描述要点
A．颜色(原生 灰、红、绿、杂色斑点等
色及风化色)
地质调查野外工作方法幻灯片 PPT
本PPT课件仅供大家学习使用 请学习完及时删除处理 谢谢！
岩石类型划分与观察描述
• 沉积岩 • 岩浆岩 • 变质岩
第一章 沉积岩野外调查要点
• 一、沉积岩岩石类型及野外描述要点 • (1)主要岩石类型 • (2)泥质岩野外观察及描述要点 • (3)砂岩野外观察及描述要点 • (4)砾岩野外观察及描述要点 • (5)碳酸盐岩野外观察及描述要点 • (6)岩层厚度术语
机流 械动 成成 因因 构 造
层理构造
上层面构造 下层面构造 流动成因的其他构造
①水平层理；②韵律层理或互层层理；③平行层理；④交错层 理(包括流水、波浪、潮汐、风力成因类型)；⑤块状层理；⑥ 粒序层理
①波痕；②剥离线理构造；③流痕构造
①槽模；②沟模；③跳模；④刷模、锥模、锯齿痕
①冲刷面构造；②侵蚀槽构造；③叠瓦构造
含化石：如笔石、介形类、植物及其埋藏、保存
状况等
表1-3 砂岩描述要点
观察项目
观察及描述要点
A．颜色(原生色) 白、灰白、灰、绿、黄褐、红、杂色等
B．岩层厚度 薄层状、中层状、厚层状、巨厚层状等
C．颗粒
成分(岩屑、石英、长石等)与含量、粒度、
地质学野外实习汇报PPT
通过野外实习，加深对地质学基础理 论和知识的理解，提高野外地质工作 能力和解决实际问题的能力。
任务
完成区域地质调查、地层剖面测量、 岩石鉴定、构造解析等实习任务，并 提交实习报告。
地质背景介绍
区域地质概况
实习区域位于XX省XX地区，属于典型的XX地貌，出露地层包括XX系、XX系 、XX系等，构造发育，岩浆活动频繁。
深入学习地质学知识
通过实习认识到自己在地质学知识方面的 不足，决定在未来的学习中更加深入地学
习地质学知识。
提高实践能力
意识到实践能力在地质学领域的重要性， 计划在未来的学习和工作中不断提高自己 的实践能力。
拓展国际视野
希望有机会参加国际地质学交流活动，拓 展自己的国际视野，了解不同国家和地区
的地质学研究和应用情况。
针对问题的解决方案及效果评估
针对数据处理与解释中的问题的解决方案：采用高精度的测量设备和技术手段，提高数据采集的准确 性和可靠性；采用专业的数据处理软件和方法，对数据进行清洗、整理和分析；结合多种地质学理论 和模型进行解释和预测，提高解释模型的准确性和可靠性。
通过采取上述解决方案，我们成功地克服了野外实习中遇到的各种问题和挑战。同时，我们也对解决 方案的效果进行了评估。结果表明，这些解决方案能够有效地提高野外工作的效率和质量，减少数据 处理和解释中的误差和不确定性。
磁法勘探
利用岩石的磁性差异，通过观测 和分析磁场的变化来寻找矿产和 解决地质问题的方法。
电法勘探
根据不同岩（矿）石的电性差异 ，通过观测和研究人工或天然电 场（或电磁场）的分布规律来寻 找矿产和解决地质问题的方法。
地球化学勘探法
土壤地球化学测量
通过系统采集地表土壤样品，分析其中元素含量或其他地 球化学特征，以发现与矿产有关的地球化学异常，进而寻
野外地质工作方法
野外地质工作方法一、罗盘的使用方法罗盘在野外工作中主要起到以下几个方面的作用。
1、测方位测量某物体的方位是野外地质工作者应具备的最基本的技能。
在定点时，首先要做的就是测量观察点位于某地形或地物的方位。
测量时打开罗盘盖，放松制动螺丝，让磁针自由转动。
当被测量的物体较高大时，把罗盘放在胸前，罗盘的长水准器对准被测物体，然后转动反光镜，使物体及长瞄准器都映入反光镜，并且使物体、长瞄准器上的短瞄准器的尖及反光镜的中线位于一条直线上，同时保持罗盘水平(圆水准器的气泡居中)，当磁针停止摆动时，即可直接读出磁针所指圆刻度盘上的读数，也可按下制动螺丝再读数。
2、测量岩层产状要素岩层产状要素包括岩层的走向、倾向和倾角。
岩层走向是岩层层面与水平面交线的延伸方向。
岩层倾向是岩层面上的倾斜线在水平面上的投影所指方向。
倾角是倾斜线与水平面的夹角。
测量岩层走向时，将罗盘的长边(与罗盘上标有N—S相平行的边)的一条棱与层面紧贴，见图1，然后缓慢转动罗盘(注意：在转动过程中，罗盘紧靠层面的那条棱的任何一点都不能离开层面)，使圆水准器的气泡居中，磁针停止摆动，这时读出磁针所指的读数即为岩层之走向。
读磁北针或磁南针都可以，因为岩层走向是朝两个方向延伸的，相差180°。
图1 岩层产状的测定方法测量岩层的倾向时，罗盘如图1放置，将罗盘南端(标有S)的一条棱紧靠岩层面，这时长瞄准器指向与岩层的倾向一致，并转动罗盘，转动方法及原则同上。
当罗盘水平、磁针不摆动时，就可读数。
如图1放置罗盘，应读磁北针所指的读数。
当测量完倾向后，不要让罗盘离开岩层面，马上把罗盘转90°，(罗盘直立)，如图1放置，使罗盘的长边紧靠岩层面，并与倾斜线重合，然后转动罗盘底面的手把，使测斜器上的水准器(长水准器)气泡居中，这时测斜器上的游标所指半圆刻度盘的读数即为倾角。
在测量地层产状时，一般只需测量地层的倾向和倾角，而走向可通过倾向的数字加或减90°得到测量倾向和倾角时，必须先测倾向，后测倾角。
野外地质调查工作方法讲解
野外地质调查工作方法第一节地质填图的有关术语、比例尺及精度要求一、地质填图与区域地质调查有关地质填图的术语很多，许多情况下都是用不同的语词表达了同一个概念，在地质行业内叫法也不统一。
归纳起来，地质填图有区域地质填图、预查或普查地质填图和矿区地质填图（详查或勘探阶段）几种情况或基本类型。
区域地质调查（简称区调），以往有两种叫法。
一是以前苏联为代表的东欧等国（我国在计划经济时期亦如此）称区域地质测量（简称区测）【英文为Regional Geological Survey】。
二是以美国为代表的北美和西欧等国则多称区域地质填图（简称地质填图或填图）【英文为Regional Geological Mapping （Geological Mapping）】。
实际上，北美的地质填图术语在我国的使用也非常普遍，早已演化为一种区域地质调查的习惯性用语，现行的1/5万区调已演变为1/5万区域地质填图。
矿区地质填图在我国又称矿区地质测量（简称地质测量）。
根据观测点定位精度细分为正规地质测量（简称正测，是在勘查工作的详查或勘探阶段采用）和地质草测（简称草测，是在勘查工作的预查或普查阶段采用）二类（按原规范，地质测量分正侧、简测和草测三类，但在实际工作中将简测和草测统归为草测，因为其观测点定位精度是相同的）。
不同的目的和任务，以及程度和划分精度基本一致，仅在定位精度上有区别。
预查或普查阶段作草测。
除有另行规定和要求外，正测和草测的控制一般来说，详查及其以上阶段需正测，使用正测的同比例尺或更大比例尺高精度地形图，地质观测点采用全仪器（经纬仪、高精度GPS）精确定位方法所进行的矿区地质填图称为矿区正规地质测量，即正测。
使用同比例尺正测或草测地形图（包括放大或其它方法形成的低精度地形图），而地质观测点采用半仪器（罗盘）或地形定位方法所填制的矿区地质填图称为地质草测。
在目前，地质勘查单位（地质队）所进行的矿区地质测量很少为正测（国家地质勘查项目或业主要求的除外），多属地质草测类型（商业地质勘查项目）。
野外地质工作的基本方法
第六章野外地质工作的基本方法第一节准备工作为了保证野外地质工作的顺利进行，每次出发前，都要进行大量的技术性、事务性的准备工作，筹备充足的工作、交通和生活需要的装备和用具。
工作内容不同，要求也不尽相同。
本次野外实习要求准备的东西有：地质包地质锤罗盘放大镜（以上可集体借用）野外记录本文具（２Ｈ铅笔、红铅笔、量角器、三角板、小刀等）饭具、饮水用具遮阳用具登山用鞋（以上各项自备）所携装备应妥善保管，不要丢失。
第二节野外记录无论是正式的野外地质工作和实习，野外记录都是宝贵的原始资料，是以后进行研究分析的重要依据，也是实习评定成绩的重要依据之一。
因此不能丢失或污损。
记录需铅笔书写。
内容要真实、详尽，文字通顺、条理清楚，图文并茂。
记录本前面应空两页，第一页为扉页，填上工作者姓名、单位、通讯地址、邮编、工作（或实习）地区。
第二页填写目录。
记录格式如下：记录前，先写下当日“日期”和“天气”；记下“实习路线”，即当日实习计划走过的路线，例如：路线一学校—洞山再记下当日计划的“实习内容”；例如：实习内容：１．观察洞山的岩石、底层、古生物；２．练习罗盘的使用方法；３．…………001（观察）点位置：描述：1．……2．…………观察点多设在岩层出露好的地方，常常有许多地质内容，如岩石、古生物、地层和构造等，记录时应分门别类、顺序地将观察的资料详尽反映在笔记中。
第二天的实习记录要从新的一页开始。
对初学者，刚开始时常常不知从何做起，它不同于课堂上听课记笔记，学习方法和思维方式都会有变化。
因此在野外一要认真听取教师的指导和启发，二要充分发挥自己的主观能动性。
在野外应做到三勤：眼勤、脑勤、手勤。
在观察点上，首先要了解要观察的内容，运用学过的书本知识，反复观察，认真思考，及时描述和记录。
不懂就问，也可互相讨论。
通过不断学习，反复实践，每天都会有新的收获。
对于地质工作者，每天都是新的，每天都是充满希望的一天，每天都是有所发现、有所成就的一天。
