施工图经典制图规范
施工图制图规范
施工图制图规范一、制图注意事项：1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例图纸需置于同一张图内时使用。
2、统一新建图层，图层名称及线宽见制图标准。
3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。
图框外统一用大字标明图纸比例。
4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。
5、图框初始插入时不要加题栏，最后统一插图框。
二、统一制图标准：1、图层名称统一新建图层，使用通用图层名称：0－基础线：所有相对标高为零的绘图线。
色号为70－构筑物：所有有竖向高度的绘图线。
色号为20－轴线：用于尺寸定位的各类中轴线。
色号为1，线型Dote0－放线网格：色号为5； 0－文字：色号为7；0－标高：竖向标高三角，色号3（标高文字图层用0－文字）PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建，名称均统一为0－XX种植设计图线型设置（此类图后期调整较多，图层务必清晰）：0－绿乔：常绿乔木，色号3（灌木图中变为8号）0－落乔：落叶乔木，色号3（灌木图中变为8号）0－灌木：灌木及小乔木，色号84（线宽0.18）0－绿篱：规则图案的绿篱，色号84（线宽0.18）0－地被：各类地被爬藤及水生植物，色号84（线宽0.18）0－乔木连线：各类乔木的成组连线，色号20－乔木标注：各类乔木的文字标注，色号70－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号20－灌木标注：灌木、绿篱、地被的文字标注，色号7灯具布置图：0－灯具：景观照明灯具，色号40－灯具标注：景观照明文字标注及引线，色号72、线型、线宽的使用及设置最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25中细线：索引及标注等自动生成的图层，色号3，线宽0.18细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15超细线：用于放线网格的经纬线，色号5，线宽0.1轴线：线型Dote，色号1，线宽0.12图纸线宽设置：1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25；8及其他－0.123、文字式样：天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；AutoCAD字体；中文参数：高宽比0.8，中文字体HZTXT西文参数：字宽0.6，字高0.8，西文字体SIMPLEX／尺寸标注、符号、索引号、剖切号等在正确比例下自动生成／引注文字字高设置为5或3.5（根据图纸空地大小自主调整，同一张图内统一即可）／图名标注：图名字高7，比例54、材料标注方式：例：600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式（平铺时不用标注）三、铺装常用材料及规格：1、一、石材：规格：长宽：板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度：板材及嵌带――车行60、人行30、碎拼20、嵌草60；小料石――车行100、人行60条石――一般用于台阶，根据台阶高度120－150颜色：黑、灰、浅灰、红、浅红、棕、黄；碎拼时有：杂色、单色、冷色（蓝、绿、灰、黑）、暖色（红、黄、棕）面层质地：磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛（尽量选用前4种，局部点缀和特殊需要可选后3种）铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）2、二、混凝土透水砖：长宽：方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块（不同品牌及形状尺寸有所变化）厚度：车行80，人行50颜色：白（车位线）、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）3、三、卵石、豆石、水洗石粒径：卵石――￠20－30、￠30－50、￠50－80、￠80－120、￠120－150豆石、水洗石：￠3－5、￠5－8、￠8－12、￠12－15颜色：水洗石――各种颜色；卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式：平铺、立砌4、四、木板长宽：最大长度4米，宽度100、150、200厚度：常用20、最厚可达60种类：防腐木（常用）、碳化木（造价高）颜色：本色、露木纹彩色（刷各色室外用木漆）5、五、非粘土烧结砖规格：235X115X53；颜色：青、砖红、黄；铺砌方式：平铺、立砌6、六、瓦片立砌规格：约180X180X15；颜色：青；铺砌方式：立砌（可成片铺砌，单排圈边，常与卵石组成图案）7、七、其他材料沥青混凝土及水泥混凝土（车行主路）地面；塑胶地面（块材或整体满铺，用于运动或儿童场地）；艺术地坪（彩色混凝土压模、雕刻）；玻璃地；陶瓷碎拼地面等。
施工图制图规范
制图标准和有关规定第一节图纸的幅面为了做到工程图基本统一，清晰简明，提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》(GBJl～86)。
该标准规定，图纸幅面的基本尺寸为5种，其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。
如表3—1所示。
表3-1其图纸幅面如图3—2所示。
图3-2 图纸幅面为了适应建筑物的具体情况，平面尺寸有时要适当放大，所以《标准》中又规定了图纸长边可以加长的尺寸。
允许加长A0—A3号图纸的边长；加长部分的尺寸应为长边的1/8及其倍数。
如图3—2所示。
注：图纸的短边不得加长。
第二节图框线图框线格式用粗实线画出，如图3—2所示。
第三节图标与图签图标栏和图签栏又叫标题栏和会签栏，是设计图框的组成部分。
图标栏是说明设计单位、图名、编号的表格。
图标的位置一般在图纸的右下角。
图标的尺寸在国家标准中也有规定，A2、3、4号图纸的小图标其长边的长度应为85mm；短边的长度宜采用30、40、50mm三种尺寸。
如表3—3所示。
表3-3图签栏是供需要会签的图纸用的。
1个会签栏不够用时，可另加1个，2个会签栏应并列；不需要会签的图纸，可不设会签栏。
图签位于图纸的左上角，其尺寸应为75mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。
具体形式如表3—4所示。
表3-4图3-5 图纸幅面第四章工程图的基本要素为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定，作为看图的准备。
下面我们从比例开始介绍。
第一节比例图纸使用比例的作用，是为了将室内结构不变形的缩小和放大在图纸上。
图纸比例用阿拉伯数字和符号“：”表示。
如1:100、1:50等。
1:100表示图纸上所画物体比实体缩小100倍，1:1表示图纸上所画物体与实体一样大。
一般图纸采用的比例可见表4—1。
第二节图线在施工图中，为了表示不同的意思，并达到图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。
施工图制图规范
施工图制图规范施工图制图规范是指在设计和绘制施工图纸过程中需要遵循的一系列规则和要求，目的是确保施工图的质量、准确性和便于施工。
下面是一些常见的施工图制图规范要点：1. 工程标志：在施工图纸上必须标明工程名称、图号、比例、工程地点、设计单位、审查单位、绘图员和日期等基本信息。
2. 图纸比例：通常根据工程的大小和复杂程度来确定图纸的比例。
常见的比例有1:100、1:200、1:500等。
同时，所有的辅助图纸、放大图和详图等应与主图纸保持一致。
3. 标准图框和图样：每张施工图必须画一个标准的图框，图框的尺寸应符合规范要求。
图框上应填写图名、图号、比例、设计单位名称和地址等基本信息。
图样应清晰、完整，并采用规定的符号和图例。
4. 字体和线型：施工图上的文字应采用规定的字体和字号，以确保清晰可读。
线型要求用规定的线型，如实线、虚线和点线等。
5. 尺寸标注：应在施工图纸上标注主要尺寸和关键尺寸，尺寸标注要准确、清晰，并采用规定的标注方法和符号。
6. 图纸编排：施工图纸的编排应按照一定的顺序和逻辑关系，例如，平面图放在前面，立面图和剖面图放在后面。
图纸的编排应使施工者能够方便地查找所需信息。
7. 图纸内容：施工图纸的内容应详细、完整，并符合相关的设计规范和标准要求。
施工图纸上应标明各种构造和结构的尺寸、线型、标高等信息，以保证施工的准确性和安全性。
8. 图纸质量：施工图纸应保持清晰、干净，并采用正确的绘图方法和工具。
图纸上不得有破损、污渍或涂改的痕迹，以免造成误解或误判。
9. 图纸审查：施工图纸在绘制完成后，应由专业人员进行审查。
审查的内容包括图纸是否符合设计要求、绘图是否准确、标注是否清晰等。
审查人员需要对图纸进行逐一查看，并做出意见和建议。
10. 存档和归类：施工图纸完成后，应进行存档和归类。
存档的目的是保留图纸以备复查，归类的目的是方便查找和使用。
以上是施工图制图规范的一些要点，对于保证施工图的质量和有效性有着重要的影响。
施工图制图规范
施工图建筑专业绘图规范（试行）
V1。
00
一、图层

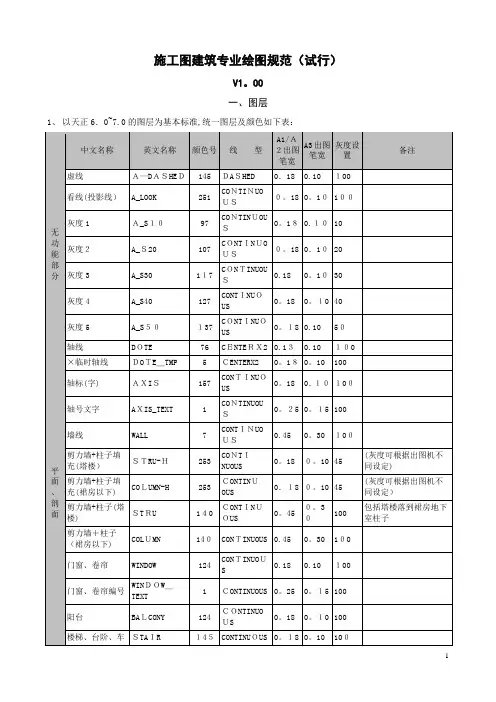

1、以天正6．0~7.0的图层为基本标准,统一图层及颜色如下表：
注:１、中文图层名称前注“×”的图层为临时图层，应在出图前关闭图层。
2、总图制图详见“总图制图规范”。
3、以上笔宽设定存在打印样式文件JZ_Ａ１.CＢT和ＪZ＿A3.CBT中。
４、以上图层设置存于“标准图例及图块。
ｄwg”。
二、文字
1、字型选择
2、字体高度选择表
注：Zax。
sｈx字体是普通英文字体的0。
8倍。
附表:ＺAX.SHX 字体文件特殊符号输入
三、线型
四、标注
1、标注样式(在“标准图例及图块。
dwｇ"文件中已设置好)
①标注样式名称根据比例设置（如图）
②直线设定。
ﻬ③符号和箭头设置。
④文字设置．
⑤调整设置.
⑥主单位设置。
ﻬ
2、三道尺寸线表达：第一道(最外边一道)为外包总尺寸线;第二道为定位轴线标注;第三道为门窗洞口定位尺寸线。
其中轴号设在有结构竖向构件(剪力墙、柱）的位置,在无竖向构件的重要墙体处,可在第二道尺寸线标注，但不设置轴号．
五、图例
详见“标准图例及图块。
dｗg"。
六、编号。
施工图制图规范

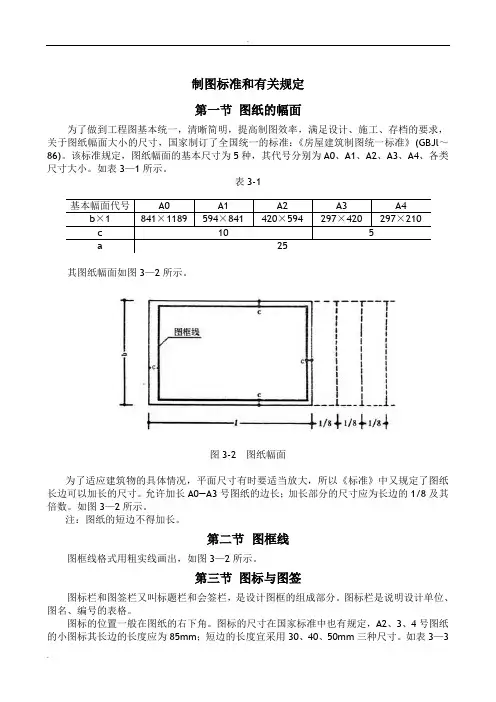

制图标准和有关规定第一节图纸的幅面为了做到工程图基本统一，清晰简明，提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》(GBJl～86)。
该标准规定，图纸幅面的基本尺寸为5种，其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。
如表3—1所示。
表3-1其图纸幅面如图3—2所示。
图3-2 图纸幅面为了适应建筑物的具体情况，平面尺寸有时要适当放大，所以《标准》中又规定了图纸长边可以加长的尺寸。
允许加长A0—A3号图纸的边长；加长部分的尺寸应为长边的1/8及其倍数。
如图3—2所示。
注：图纸的短边不得加长。
第二节图框线图框线格式用粗实线画出，如图3—2所示。
第三节图标与图签图标栏和图签栏又叫标题栏和会签栏，是设计图框的组成部分。
图标栏是说明设计单位、图名、编号的表格。
图标的位置一般在图纸的右下角。
图标的尺寸在国家标准中也有规定，A2、3、4号图纸的小图标其长边的长度应为85mm；短边的长度宜采用30、40、50mm三种尺寸。
如表3—3所示。
表3-3图签栏是供需要会签的图纸用的。
1个会签栏不够用时，可另加1个，2个会签栏应并列；不需要会签的图纸，可不设会签栏。
图签位于图纸的左上角，其尺寸应为75mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。
具体形式如表3—4所示。
表3-4图3-5 图纸幅面第四章工程图的基本要素为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定，作为看图的准备。
下面我们从比例开始介绍。
第一节比例图纸使用比例的作用，是为了将室内结构不变形的缩小和放大在图纸上。
图纸比例用阿拉伯数字和符号“：”表示。
如1:100、1:50等。
1:100表示图纸上所画物体比实体缩小100倍，1:1表示图纸上所画物体与实体一样大。
一般图纸采用的比例可见表4—1。
第二节图线在施工图中，为了表示不同的意思，并达到图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。
建筑施工图制图规范
建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。
本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。
一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。
2. 布图应采用等角投影或者透视投影，以给出项目的立体感。
3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。
4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。
二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。
2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。
3. 重要的构件和尺寸应进行标注，以确保施工的准确性。
4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。
三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。
2. 符号的大小应与图纸的比例一致，不得过大或过小。
3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。
四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。
2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。
3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。
五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。
2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。
3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。
六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。
2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。
3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。
总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。
施工图出图规范
施工图出图规范一.基本要求1.每张图纸须编制图名、图号、比例、时间、项目名称。
2.所有项目图纸都要配备图纸目录，卷、册分明。
3.图纸图层层次分明。
请不要直接在特性工具栏里直接修改线型宽度、颜色、比例。
（推荐采用图层统一管理和打印笔刷颜色分类管理，便于出图打印。
请注意出图打印的线型比例因子。
）4.文字高度要规范。
图框与标题栏的比例需一致。
二.图纸幅面1.图纸图幅采用A0、A1、A2、A3四种标准，以A2纸为主。
2.图纸种类图纸宽度（mm）图纸高度(mm) 长边加长尺寸(mm)A0 1189×840 1486 1635 1783 1932A1 841×594 1051 1261 1471 1682A2 594×420 743 891 1041 1189A3 420×297 630 841 1051 1261A4 297×210 主要用于目录、变更、修改等。
三.图纸常用比例1. 常用比例常用比例 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 可用比例 1:3、1:15、1:25、1:30、1:150、1:250、1:300、1:1500平面图、立面图 1：100、 1：150、 1：200、 1：300剖面图 1：50、1：100、 1：150、 1：200放大图 1：2、1：5、1：10、 1：20、 1：25、 1：30、 1：50配件图、构造详图 1：1、 1：2、 1：5、 1：10、 1：15、 1：20、 1：25、1：30、 1：50放大的比例（与实物相同1：1） 2:1、 2.5:1、 4:1、 5:1 、(10×n):1缩小的比例（与实物相同1：1） 1:1.5、1：2、1：2.5、1：3、1：4、1：5、1：10n不按比例图推荐采用1：1（如：工艺流程图、电控系统图）四、线型1.粗线推荐采用0.5mm中线、细线宽度推荐采用0.20mm、0.15mm标注线、点划线、虚线、细实线推荐采用0.15mm注：施工图出图不宜采用0.09mm线型。
施工图制图规范
施工图制图规范制图标准和有关规定 第一节 图纸的幅面为了做到工程图基本统一，清晰简明，提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》(GBJl ～86)。
该标准规定，图纸幅面的基本尺寸为5种，其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。
如表3—1所示。
表3-1其图纸幅面如图3—2所示。
图3-2 图纸幅面为了适应建筑物的具体情况，平面尺寸有时要适当放大，所以《标准》中又规定了图纸长边可以加长的尺寸。
允许加长A0—A3号图纸的边长；加长部分的尺寸应为长边的1/8及其倍数。
如图3—2所示。
注：图纸的短边不得加长。
第二节 图框线图框线格式用粗实线画出，如图3—2所示。
第三节 图标与图签图标栏和图签栏又叫标题栏和会签栏，是设计图框的组成部分。
图标栏是说明设计单位、图名、编号的表格。
图标的位置一般在图纸的右下角。
图标的尺寸在国家标准中也有规定，A2、3、4号图纸的小图标其长边的长度应为85mm ；短边的长度宜采用30、40、50mm 三种尺寸。
如表3—3所示。
基本幅面代号 A0 A1 A2 A3 A4 b ×1 841×1189594×841 420×594297×420297×210c 105a 25表3-3图签栏是供需要会签的图纸用的。
1个会签栏不够用时，可另加1个，2个会签栏应并列；不需要会签的图纸，可不设会签栏。
图签位于图纸的左上角，其尺寸应为75mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。
具体形式如表3—4所示。
表3-4图3-5 图纸幅面第四章工程图的基本要素为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定，作为看图的准备。
下面我们从比例开始介绍。
第一节比例图纸使用比例的作用，是为了将室内结构不变形的缩小和放大在图纸上。
施工图经典制图规范
扩初图纸：（园建）总图部分：园建总图分为两部分：一为补充说明部分，包括图纸目录、设计说明、材料及灯具表；二为总图的图纸部分。
一、比例控制在1：400或1：400以下。
尽量采用1：100、1：150、1：200、1：300、1：400。
二、总图分为总平面图、总平面定位图、竖向设计图、铺装材料图和照明、背景音乐布置图等。
1．总平面图表现总平面图的大树点，照明布置点，及小品等。
2．总平面定位图表现铺装绿化，大的尺寸关系。
3．竖向设计图有表现地面的标高点、小品及一些景观设计的标高。
4．铺装材料图表现材料、规格、图例等。
5．照明布置图各灯位点，图例。
（园建）详图部分：一、比例局部平面图的比例应采用为1：200、1：150、1：100、1：50。
立面应采用1：150、1：100、1：50，大剖面应采用1：150、1：100、1：50。
剖面详图采用1：50、1：20、1：10。
二、图纸部分1．局部平面图复杂的可以分为竖向图、铺装图、定位图、索引图。
可以把索引图和竖向图合为一张，也可以全部在一张上，视情况而定。
2．立面图立面图要有立面标高，立面尺寸，加上绿化、人物等。
3．剖面图以大剖面为主，主要表现材料，做法，景观效果。
标高，尺寸要有。
4．小品详图分平面图、立面图、剖面图。
复杂的平面图可以有顶平面图、底平面图，视情况而定。
绿化部分：一、平面图比例应控制在1：300及1：300以下。
尽可能与总图使用相同比例。
二、绿化图纸分两部分，一部分为补充说明部分，包括图纸目录、种植设计说明，及一些现场的大树种植挖坑，固定的细部大样图纸。
另一部分为图纸部分：1．苗木表采购苗木的名称、冠幅、胸径、高度、图例及备注。
2．乔灌木地被平面图3．乔灌木平面图高度高于1M以上的灌木及乔木平面设计图。
4．绿化地被平面图地被及低于1M的灌木的平面设计图。
5．绿化地形图包括绿地范围内的等高线堆坡处理、详细标高图。
6．细部节点放大平面图细部节点立面图、剖面图等。
施工图制图规范
施工图制图规范一、总则为加强对装饰工程设计文件编制工作的管理，保证设计文件的质量和完整性，提高公司设计制图水平和质量，给预算和施工提供准确依据，在国家现行有关设计文件深度规定的基础上，结合公司的实际情况，制定本规定。
（一）目的1.规范化--有效提高装饰设计的工作质量2.标准化--提高装饰设计的工作效率3.网络化--便于网络上规范化管理和成果的共享（二）适用范围1.本规范用于我公司所有工程项目的工程制图何CAD制图。
本规范所指施工图纸为：平面图、天花图、立面图、构造节点图、配套装置家具图以及水工电工改造图等。
（三）工作风格本规范为公司绘图表达的风格统一，不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。
（四）依据本规范的基本依据是GB/T50001----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001----2001《房屋建筑制图统一标准》为准。
二、设计文件的内容与深度1.装饰工程设计一般分为方案设计和施工图设计两个阶段。
2.方案设计应根据方案设计任务书的要求进行，应达到能据此进行施工设计并满足工程估算的要求。
方案设计的具体内容与深度应与业主商议确定。
3.初步设计是在方案设计的基础上加以深化后，整体设计接近实施阶段的设计文件，初步设计的具体内容与深度应与业主商议确定。
三、施工图设计（一）装饰工程设计施工图纸的组成应完整、全面，能充分表述施工工程的各项内容的全部技术问题。
施工工程全套图纸应包含以下图纸和其他组成部分：每套图纸都必须有的五张：封皮、目录、设计说明、施工做法、材料表1.原始平面图2.墙体拆改图（如不需拆改则可省略此图）3.平面布置图4..家具定位图5.造型定位图6.地面铺装图7.天花造型放线图8.天花灯具定位图9.照明电路图10.强弱电插座定位图11.上下供水系统图12.立面图13.天花剖面图14.墙面造型剖面图15.大样图（如碰到复杂墙面造型图需放大样）（二）新建将公司统一新建模板存于天正安装目录下SYS文件夹，使用公司统一新建模板新建文件。
建筑施工图制图标准规范
2
2-E 2-D 2-C 2-B 2-A
1-1
1-2
1-3
1-4
1-5
1-6
1-7
2-1
2-2
2、定位轴线（续2）
5 4
圆形平面图编号 径向宜
用阿拉伯数字从左下角开始，逆
6
3
时针顺序编写；圆周轴线用大写
拉丁字母自外向内顺序编写
8 7
Ｂ
A
1
2
Ｃ Ｂ
折线平面图编号
A
6
１
２
3
4
5
3、图例及代号、编号
窗：C1、 C2 或 C-1、 C-2等；
建筑施工图按专业及其内容分类
• 建筑施工图（简称建施图）主要用于表达建
筑物的规划位置、外部造型、内部各房间的
布置、内外装修及构造施工要求等。主要包
括施工图首页、总平面图、各层平面图、立
面图、剖面图及详图等。
• 结构施工图（简称结施图）主要用于表达建筑物 承重结构的结构类型、结构布置、构件种类、数
490
1
1000 1250 120
C-2
2400 2700 2700 120 2040 900 4260 240 240
C-2
4860
C-2
240 4000 4500
D
240
休息室
M-3
C
6240 1800 3300 3060
接待室
500
﹢0.000
1010 500
值班室
M-2 C-1
240
1420 120 500 1000
量、大小、作法等。主要包括结构设计说明、结
构平面布置图及构件详图等。
建筑施工图制图标准规范
C-2
C-2
120 240
240
2040
900
4860
240
2700 2700 240 2400
4500
4000
休息室
4260
C
接待室
M-3
500
﹢0.000
1800
6240
3060
3300
值班室
M-1
B
1010 500
1500
370 120
120
1000 240
M-2
C-2
1000
380
500
C-1
⑷ 指北针
北
指北针规定画法 φ24，
0.25b 指针尾部宽为3
指北针
⑸ 房屋的楼层数 建筑物图形右上角的小黑点数或数字
⑹ 建筑物、构筑物的名称 宜直接标注在图上，必要
时可列表编注（编号圆为φ6，细实线，0.25b） 。
⑺ 风（向频率）玫瑰图
北
N NW
重庆 NE
西
东
NW
33
E
南
风（向频率）玫瑰图（1）
2、用途 表达建筑的总体布局及其与周围环境的 关系，是新建筑定位、放线及布置施工现场的依据。
• 二、图示特点 在画有等高线或坐标方格 网的地形图上图示新设计、未来扩建的， 以及原有的建筑、道路、绿化等。
• 1、比例 常用的比例：1∶500、 1∶1000、 1∶2000
• 2、图例
• 3、图线
• 4、标注
• 设备施工图（简称设施图）主要用于表达建筑物 的给水排水、暖气通风、供电照明、燃气等设备 的布置和施工要求。主要包括各种设备的平面布 置图、轴测图、系统图及详图等
