医院综合布线系统简介
医院弱电智能化系统介绍
医院智能化系统介绍1.综合布线系统：医院区内信息通信网络的基础传输通道和平台，能支持语音、数据、图像和多媒体等各种业务信息的传输，是各个弱电系统的基础。
2.计算机网络系统：满足各类网络业务信息传输与交换的高速、稳定、实用和安全为规划与设计的原则，稳定是重要条件，采用以太网交换技术和树型网络结构方式，按业务需求规划三层的网络结构，一般会分为内网、外网、专网。
3.无线网络覆盖系统：在医疗行业各种无线终端迅速普及的基本无线网络系统支撑，满足比如PDA移动医护终端、Wifi无线电话、无线平板电脑、无线条码扫描枪、Wifi RFID标签的使用，医护人员通过移动终端便捷地在病区进行移动查房、移动护理、输液管理、病区订餐、心电数据回传等服务。
医疗人员可以大大节省时间、提高工作效率和工作准确度，还可以改进工作流程、完善管理考核。
4.公共广播及背景音乐系统：包括背景音乐、业务广播和紧急广播，正常情况下作为背景音乐的传播媒介，美化医院的公共环境；广播系统是信息传播最快的方式之一，对医院的各项工作信息的快速传递有很高的实用性；平时可播放背景音乐，火灾时能联动切换为消防广播。
5.安防视频监控系统：通过模拟或数字摄像机在医院的各个重要位置进行全方位24小时监控及存储，保证医院的安全环境，可以与市公安局进行对接，为预防偷窃、打架、纷争等提供有力依据。
6.门禁、梯控、报警系统：在特殊通道、房间、区域、楼层设置门禁、梯控、报警点位，有效防止病人或家属随意进入。
7.停车系统：一般采用车牌识别停车系统、蓝牙识别停车系统等对医院车辆进行管理、收费，地下室可应用车位引导和反向寻车技术，方便病人、家属停车。
8.餐厅消费系统：通过IC卡等刷卡进行购买餐饮，后台设置主机服务器，统计消费信息、充值等。
9.一卡通系统：门禁、停车、餐厅消费等可通用一张IC卡，实现一卡全医院通用。
10.程控电话交换系统：实现内部免费电话，医院集团内部、异地通话，也可与外部电话相通。
医院-综合布线方案
医院-综合布线方案3.3综合布线本工程综合布线系统主要作为医院的计算机网、普通外网及电话语音通信系统的传输介质，同时为其它弱电系统提供一个综合的光纤、数据通信介质。
系统采用6类非屏蔽双绞线整体解决方案。
数据主干线缆端接采用光纤配线架，内外网合用光纤配线架，水平线缆端接采用模块化配线架；语音主干线缆端接采用110型配线架，水平线缆端接采用模块化配线架，可轻易数据点及语音点互换。
3、系统定位与设想思路3.3.1、系统定位本项目综合布线系统的定位是通过为用户选择具有多年以上的综合布线产品制造经历，产品质量保证及终身系统应用保证为20年或以上，而且其制造的综合布线系统产品取得XXX 等国际或者国内第三方尝试室的基于TIA/EIA-568B.2-1或ISO（2002）六类标准的认证测试的国际名牌产品为用户提供一套技术先辈、性能优越、平安牢靠、通信流量的综合布线系统。
3.3.2、设想思路本项目结构化综合布线系统设计思路主要以技术先进、性能优越、安全可靠、通信流量大为原则。
首先要求系统能满足日常及今后业务的需求，可靠地保证高速的数据及语音传输；同时要使系统具有足够的裕量，为日后各种设备和人员的扩充做准备；另外还需要具备良好的兼容性，保证可以连接不同的设备。
采用高速多模光纤做为传输主干：为了满足本项目高速信息通信的需要，结合建设单位的系统需求，本系统采用高速的多模光纤作为电脑网络传输主干，采用三类大对数电缆作为话音主干。
系统管理采用二层管理的方式，使整个系统可以灵活运用。
整个系统采用星型连接方式，通过中央机房MDF和楼层配线间IDF进行操作管理。
采用话音数据一体化的布线系统：为保证本项目布线系统的高速传输性能，适应未来话音数字化、图象数字化传输的需求，方便系统的维护，系统设计把话音和数据进行一体化考虑，从而建立完全数字化的网络布线。
3.3.3、系统总体技术要求1）系统必须吻合国际标准TIA/EIA-568B.2-1，EN和ISO：2002对六类铜缆布线及各子系统的规定。
医院-综合布线方案

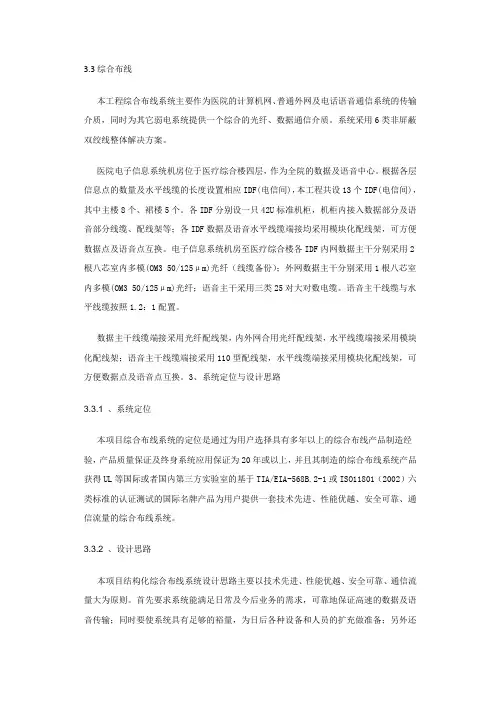

3.3综合布线本工程综合布线系统主要作为医院的计算机网、普通外网及电话语音通信系统的传输介质，同时为其它弱电系统提供一个综合的光纤、数据通信介质。
系统采用6类非屏蔽双绞线整体解决方案。
医院电子信息系统机房位于医疗综合楼四层，作为全院的数据及语音中心。
根据各层信息点的数量及水平线缆的长度设置相应IDF(电信间)，本工程共设13个IDF(电信间)，其中主楼8个、裙楼5个。
各IDF分别设一只42U标准机柜，机柜内接入数据部分及语音部分线缆、配线架等；各IDF数据及语音水平线缆端接均采用模块化配线架，可方便数据点及语音点互换。
电子信息系统机房至医疗综合楼各IDF内网数据主干分别采用2根八芯室内多模(OM3 50/125μm)光纤（线缆备份）；外网数据主干分别采用1根八芯室内多模(OM3 50/125μm)光纤；语音主干采用三类25对大对数电缆。
语音主干线缆与水平线缆按照1.2：1配置。
数据主干线缆端接采用光纤配线架，内外网合用光纤配线架，水平线缆端接采用模块化配线架；语音主干线缆端接采用110型配线架，水平线缆端接采用模块化配线架，可方便数据点及语音点互换。
3、系统定位与设计思路3.3.1 、系统定位本项目综合布线系统的定位是通过为用户选择具有多年以上的综合布线产品制造经验，产品质量保证及终身系统应用保证为20年或以上，并且其制造的综合布线系统产品获得UL等国际或者国内第三方实验室的基于TIA/EIA-568B.2-1或ISO11801（2002）六类标准的认证测试的国际名牌产品为用户提供一套技术先进、性能优越、安全可靠、通信流量的综合布线系统。
3.3.2 、设计思路本项目结构化综合布线系统设计思路主要以技术先进、性能优越、安全可靠、通信流量大为原则。
首先要求系统能满足日常及今后业务的需求，可靠地保证高速的数据及语音传输；同时要使系统具有足够的裕量，为日后各种设备和人员的扩充做准备；另外还需要具备良好的兼容性，保证可以连接不同的设备。
医院项目综合布线系统设计方案
第1章综合布线系统1系统概述XX医院综合楼项目综合布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。
在设计中需考虑以下需要：考虑维护与操作的可行性，满足语音、数据业务传输的需求，且兼顾到相当长的一段时间内业务扩展的需要。
布线系统建议采用国际标准建议的分层星型拓扑结构，提高系统的容错性。
考虑到计算机网络的发展和多媒体传输的应用需求，布线系统将支持语音、数据等综合信息的高质量传输。
系统应能满足灵活应用的要求，即任何一个信息点能够连接不同类型的设备，网络结构要求既适合于电话系统的需求，同时也适合于计算机网络及其它智能系统的要求。
语音数据均采用cat.6/ class E标准布线，可实现互换。
为了满足的需求，本综合布线系统方案设计遵循以下原则：※兼容性：这是结构化布线系统的首要特性，兼容性是指其设备可以用于多种系统中的性能。
由于结构化布线接口采用标准化设计，可支持不同厂家、不同类型的设备。
※开放性：结构化布线系统使用开放式体系结构，符合国际上流行的标准。
系统对国际上所有著名的厂商的产品开放，提供一个开放的硬件平台。
※扩展性：设计时必须考虑系统的可扩展性，避免院方以后需要升级造成不必要的设备浪费。
※可靠性：采用高品质的材料和组合压接方式构成一套高标准的信息通道。
所有的器件均通过ISO认证，每条信息通道都采用专用仪器校核线路阻抗、衰减率、串扰等电气性能，以保证传输质量。
布线系统全部采用星型物理拓扑结构，点到点的连接，任何一条线路的故障都不影响其他线路的运行，同时也为线路维护和故障检修提供了极大的方便，从而保证了系统可靠的运行。
※先进性：综合布线系统应用极具弹性，采用双绞线或双绞线与光缆混合布线方式，构成一套合理的、完整的布线系统。
所有布线均采用世界上最新的通信标准。
信道连接符合B-ISDN设计标准，按八芯双绞线配置。
※经济性：综合布线过程对各种线缆统一规划、统一施工安装的过程，减少了不必要的重复布线、重复施工，节约了线材，节省了人工，从整体上讲节省了投资，提高了效益。
医院综合布线系统设计方案展示
目录综合布线系统 (1)1 系统概述 (1)2 系统规划 (1)3 设计依据 (2)4 设计原则 (2)5 系统设计 (3)5.1 工作区子系统 (3)5.2 水平布线子系统 (4)5.3 管理子系统 (4)5.4 干线子系统 (5)5.5 设备间子系统 (6)5.6 建议品牌 (7)6 点表 (7)综合布线系统1系统概述综合布线系统是随着现代化通信需求的不断发展、对布线系统的要求越来越高的情况下推出的从整体角度来考虑的一种标准布线系统。
黑龙江省XX医院座落于松嫩平原腹地XX市中心，是XX市地区最大的一家三级甲等综合性医院。
医院始终坚持以“救死扶伤为己任”，医院肩负着XX市地区536万人民的健康，更肩负医疗、科研、教学及培训的重任。
医院现有床位600余张，医疗设备齐全，科室齐全，拥有一流的人才、一流的技术设备、一流的管理、一流的服务。
XX医院门诊楼内综合布线系统采用星型拓扑结构，分为医疗管理信息系统（内部办公网）、办公自动化子系统（外部网络系统）两部分，本次综合布线系统共设计内部数据点1161个，外网数据点813个，磁卡电话点29个，语音点1390个，预留无线点16个。
2系统规划整个XX医院综合楼的综合布线系统可分为：工作区子系统、水平布线子系统、主干布线子系统、管理子系统和设备间子系统。
本布线系统为星型拓扑结构，系统设计为六类结构化布线系统。
水平子系统全部采用6类非屏蔽双绞线，语音垂直主干采用3类25对大对数，数据垂直主干采用室内6芯多模光纤。
综合布线各子系统设计如下：工作区子系统：房间采用墙面型插座方式，外网、内网数据点，语音点均采用六类非屏蔽模块。
水平子系统：外网水平系统采用六类非屏蔽双绞线，语音、外网数据采用六类非屏蔽双绞线。
管理间子系统：在管理间，语音水平及垂直干线均采用110型100对配线架，外网、内网数据水平分别采用非屏蔽、屏蔽24/48口快接式配线架，外网、内网数据垂直干线均采用24口机柜式光纤配线架，内外网完全物理隔离。
医院综合布线系统的设计方案
医院综合布线系统的设计方案解决方案电力医院综合布线系统（PDS）是现代化“信息高速公路”在大楼的延伸。
在本方案中，考虑到高端的计算机网络和数字监控系统，综合布线选用耐克森综合布线系统产品构架整个布线网络综合布线系统以支持电力医院的数据、图文、图像等多媒体业务的需要，满足数字信号的传输，以实现资源共享等功能。
电力医院医疗综合大楼综合布线系统是一个高标准的布线系统，按6类标准设计实施。
需求分析作为智能建筑不可或缺的物理基础，电力医院医疗综合大楼的综合布线系统将为整群建筑提供高性能的数据和语音通信，支持、数据、图文、图像等多媒体业务，满足语音、数字信号传输的需要，并能适应今后不断发展的计算机网络的需求；可实现资源共享、综合信息数据库管理、电子、放射科信息系统RIS、自助挂号及导医系统、医学影像存储与传输系统PACS、医院检验管理系统LIS、报表处理、医院财务管理系统HFS等；在数据信息点上能够任意连接计算机、打印机、传真机等设备，在语音信息点上能任意连接各类型的、部通讯终端等设备。
整个综合布线系统具备开放性、灵活性和可扩性，充分满足各大楼之间和各大楼部及与外界的信息交流需要。
系统组成综合布线系统一般可划分六个子系统：工作区子系统：由终端设备连接到信息插座的连线组成，它包括信息插座、跳线；水平布线子系统：是干线子系统延伸到用户工作区的部分；管理子系统：由交连、互连与I／O组成；干线子系统：从主机房辐射到管理子系统的部分；设备间子系统：由设备间中电缆、连接器等硬件组成；建筑群子系统：是将一个建筑物中的电缆延伸到另外一个建筑物的通信设备上的一部分。
系统设计5.1、系统概述随着VoIP、VOD点播，视频会议、动态数据库访问等新兴高端应用在桌面的普遍运用，对综合布线系统要求越来越高，需要支持更高带宽的应用和更快速高效的性能。
随着IEEE802.3an 10GBASE-T标准的推出，将万兆时代正式推到人们面前。
本次综合布线系统总体设计如下：（1）整个综合布线系统采用6类解决方案，设计为分层星型拓扑结构，分为语音网和数据网，均为非屏蔽网。
医院综合布线
数字化医院综合布线的规划与设计1、系统工程概述本次综合布线系统主要为抚州市第一人民医院提供高性能的数据和语音通讯的传输通道，能够良好的支持数据、语音、图像和多媒体通讯等各种信号的传输，并能适应不断发展的网络技术的需要。
医院信息网络平台的特点现代化新型医院通过建筑智能化和医疗信息化的完美结合，以建筑为基础、通信网络为平台，集成医疗、诊疗、办公自动化，病历、医疗影像数字化管理、传输，等等诸多功能于一体，通过构建系统和服务的优化组合平台，向医院内所有人员，包括病人、医生、护士、科研人员等，提供一个安全、高效、舒适、方便的就医、诊疗、科研、学习的环境，通过信息化提高医院的管理水平，提升医院的就医标准。
但是，构建一套成功的医院信息化平台却面临着诸多的难题，有待于解决。
在最新颁布的国家标准GB/T50314-2006《智能化建筑设计标准》中，对医院的智能化建设给出了明确的定义。
从中我们可以看出医院的信息网络平台几乎是所有网络中最复杂的了，原因是由于其特殊性，医院的网络要求极高的可靠性，即连续运行、不间断。
我们知道，医院信息化应用包含诸多系统，如：A．医院信息管理系统(HIS)B．临床信息系统(CIS)C．医学影像系统(PACS)D．放射信息系统(RIS)E．远程医疗系统F．电子病历（CPR系统）等等这些系统均在医院信息网络平台上传输，必然要求其信息网络平台高度可靠、连续运行，响应快。
因此我们可以将医院信息网络传输平台的特点总结如下：A．高复杂—信息类型多样、数据量大B．高性能—传输高带宽、大容量、高速率C．高可靠—系统可靠性高、连续运行、不间断D．高管理—信息系统复杂，管理性要求高2、综合布线系统平台的规划理念综上，通过对医院信息网络传输平台的特点的分析总结，我们可以进一步对医院信息网络传输平台综合布线系统提出规划理念，即如何针对高复杂的医院信息网络的高性能、高稳定、高管理要求，通过选择适合产品，构建合理系统架构，使其达到高的容错性、可用性、可扩展性，通过先进的管理理念，使系统管理简单、整洁，提升管理效率，减少故障率，提升布线系统价值，从根本上保护系统投资。
医院综合布线施工方案健康信息流动与医疗设备接入
医院综合布线施工方案健康信息流动与医疗设备接入医院综合布线施工方案——健康信息流动与医疗设备接入近年来，医疗行业发展迅猛，信息技术的不断进步与医疗设备的广泛应用，为医院提供了更多的可能性。
为了实现健康信息的高效流动，确保各类医疗设备的接入畅通，医院综合布线成为了必不可少的基础设施。
本文将探讨医院综合布线施工方案，旨在实现医院健康信息流动与医疗设备接入的需求。
一、医院综合布线的概述医院综合布线是指将电信、数据和专用控制等各类信息设施通过一定的布线系统集中在一起，并通过统一标准进行管理和维护的技术方案。
通过综合布线，医院可以实现信息的高速传输、设备的灵活接入和系统的可靠运行。
二、健康信息流动解决方案随着医疗信息化的深入发展，医院内部的健康信息流动变得更加迅捷和便利。
为了实现健康信息的无缝流动，医院综合布线需要考虑以下几个方面：1. 网络基础设施建设：医院综合布线需要包括光纤布线、网络交换机、服务器等基础设施的建设。
通过光纤布线，可以实现高速宽带网络的覆盖，保证信息的快速传输；网络交换机和服务器则可以提供稳定可靠的网络服务。
2. 分级管理体系：医院综合布线需要根据不同的需求设立分级管理体系，将网络资源进行合理划分和分配。
通过合理的分级管理，可以保障重要信息的安全传输，并提供个性化的服务。
3. 信息安全防护措施：医院综合布线需要考虑信息安全防护措施，并建立起完善的安全体系。
包括网络访问权限控制、数据加密传输、防火墙设置等多层次的安全策略，以确保医院信息的保密性和完整性。
三、医疗设备接入的解决方案医院综合布线的另一个重要方面就是医疗设备的接入。
为了保证医疗设备的正常运行和数据的准确传输，医院综合布线需要采取相应的解决方案：1. 设备布线规划：医院综合布线需要根据医疗设备的类型和数量进行布线规划。
根据设备的特点和使用需求，合理安排设备的位置、电源接口和数据接口，确保设备的接入畅通。
2. 数据传输可靠性：医疗设备的数据传输对于医院的诊断和治疗至关重要。
医院项目综合布线系统技术要求
前言：医院项目的综合布线系统有哪些要求？今天的文章是有关医院综合布线技术要求。
正文：1、系统说明综合布线系统是一种模块化的、高灵活性的智能建筑布线网络，用于建筑物和建筑群内进行语音、数据、图像信号等的传输，通过综合布线实现整个建筑内的各系统有机结合，为网络管理提供方便，同时，通过对综合布线进行总体规划建设，全局考虑，并结合技术的更新发展，既保护各系统的可靠性和施工的方便，又能有效保护业主的投资。
综合布线系统为一套覆盖大楼的综合信息管理网络系统的传输平台。
该平台上整合有：－数据外网—实现Internet 连接，内部信息和外部信息的互相交流；－数据内网--医院内部办公自动化，行政管理、医务管理，病房管理等信息的传输处理；－智能化专网—实现智能化设备信息的互相交流应用；－语音网—实现语音通信等，未来支持数字、ISDN 电话及IP 电话的应用；－PACS 网—实现医疗数字影像应用（包含在内网）。
1）工作区部分设计：工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O 之间搭桥。
前端的点位布置主要在医生办公室、护士站、病房、医技科室、手术室等。
2）水平部分：数据部分设计采用带十字隔离的低烟无卤六类非屏蔽双绞线产品；语音部分设计采用带十字隔离的低烟无卤六类非屏蔽双绞线产品（可以与数据线缆互换）。
光纤接入部分根据需要选型。
3）主干部分：－核心交换机之间采用万兆光缆连接；－建筑群子系统采用万兆光缆连接；－汇聚交换机与接入层交换机之间采用万兆光缆连接；－语音主干：采用三类大对数电缆。
4）管理间子系统：确保水平电缆的长度在90 米以内，同时便于对各楼层的点位进行管理，按需设置管理间。
5）设备间子系统：设备间子系统是服务于水平布线和垂直主干线的跳接及配线管理的某一空间，是各楼层的布线分支管理机构，除连接垂直与水平线缆的配线设备外，还包括连接主干电缆、光缆及水平电缆的跳线等。
医院综合布线系统的设计
医院综合布线系统的设计摘要：根据医院智能化系统的特点，阐述了综合布线系统在医院信息化建设中的作用和意义，并阐述了医院综合布线系统的定义、结构组成、设计方法和要点。
关键词：医院智能化信息化数据内网数据外网语音网综合布线系统定义及组成一、综合布线系统在医院智能化系统中的作用随着我国医疗卫生事业的发展，国家加大对医院建设和改造的投资，医院智能化和信息化的进程也随之在不断的发展和深入。
医疗建筑中智能化系统的重要性越来越高，信息化管理是现今医院管理的发展趋势[1][2]。
医院智能化系统主要包括[3]：信息设施系统（包括：通信接入系统、电话交换系统、信息网络系统、综合布线系统、室内移动通讯覆盖系统、卫星通讯系统、有线电视及卫星电视接收系统、广播系统、会议系统、信息导引及发布系统、时钟系统等）、信息化应用系统（包括：医院信息管理系统、排队叫号系统、探视系统、视频示教系统、临床信息系统、物业运营管理系统、办公和服务管理系统、公共信息服务系统、智能卡应用系统、信息网络安全管理系统等）、公共安全系统（包括：火灾自动报警系统、入侵报警系统、视频安防监控系统、出入口控制系统、电子巡查管理系统、汽车库管理系统等）。
可以看出，相对于其他建筑来说，医院信息化系统较多且功能较为复杂。
而综合布线系统是医院信息化系统的基石，因此，规划和实施良好的综合布线系统的平台是医院信息化建设成功的必要基础[1]。
二、医院信息通讯网络系统[1][6]由于医院信息化系统相对来说比较复杂，因此，在医院网络建设规划时，首先应该考虑网络系统的架构，为综合布线的设计打下很好的基础。
根据医院的业务特点，其信息通讯网络系统可以分为3个物理隔离网络，即数据内网、数据外网和语音网。
网络的拓扑图如图1所示。
1．数据内网数据内网主要覆盖医院医疗及与医疗有关的业务系统，如HIS、LIS、PACS、RIS等，可以称为医院的生产网，是医院最核心重要的网络，因此不但需要考虑目前的需求，还需要考虑未来的扩展升级。
晋江医院综合布线系统
目录目录 (1)第一章综合布线系统 (3)§1.1 系统概况 (3)§1.2 设计施工依据及规范 (4)§1.3 系统设计方案 (4)§1.3.1 设计方案选型 (4)§1.3.2 优化设计说明 (11)§1.3.3 设计方案详细说明 (13)§1.3.4 器材配置汇总表清单 (23)§1.3.5安装说明 (23)§1.3.6 符号说明 (25)§1.3.7 技术指标与测试 (27)§1.3.8 综合布线系统对配线间及接地要求 (28)§1.3.9 其他说明 (28)第二章闭路监控系统 (29)§2.1设计思想及依据 (29)§2.2系统设计主要依据： (29)§2.3系统的优越性 (29)§2.4 系统工程目的及内容 (30)§2.4.1目的： (30)§2.4.2 系统工程内容： (30)§2.5系统配置的主要功能 (31)§2.5.1 监控系统前端摄像部分： (31)§2.5.2 监控系统前端传输部分： (31)§2.5.3 监控系统控制传输部分： (31)§2.5.4 监控系统显示部分： (32)§2.6主要设备性能说明： (32)§7.8系统设备清单 (34)第三章弱电系统管、线槽 (35)第一章综合布线系统作为一座面向二十一世纪的新型建筑群，其有别于传统建筑模式最重要的特征就是智能化，即称之为智能型建筑。
智能型建筑是指对建筑物的四个基本要素即结构、系统、服务和管理进行最优化的考虑，从而为用户提供一个高效率和具经济效益的工作环境，以及长远的系统灵活性及场能力。
智能建筑是随着计算机通信技术、网络技术及楼宇自控技术等的普及应用逐步发展起来的。
而作为智能型建筑的首要条件是具有一套结构化的, 灵活性极高的综合布线网络，能够长远的满足使用者不断变化的需求，并将用户长期营运，维护，变更，网络升级的费用降至最低。
医院综合布线系统简介
医院综合布线系统简介医院综合布线系统简介1 引言现代医院建筑是科学、技术、信息的载体，是社会发展、技术进步、人民生活水平和生活质量提高的重要标志。
建立高速、稳定、安全的网络做为医院实现信息管理系统的基础已势在必行。
其中，作为信息高速公路的基础物理层综合布线系统是网络建设的首要考虑事项。
综合布线系统是为适应综合楼宇智能化系统的需求而发展起来的一种特别设计的布线方式。
它将语言、数据、图像等设备彼此相连, 使建筑物或建筑群内设备与外部通信数据网络相连接。
一个设计良好的布线系统应具有开放性、灵活性和扩展性,对其服务的设备有一定的独立性，并为智能建筑或建筑群中的信息设施提供了多厂家产品兼容，模块化扩展、更新与系统灵活重组的可能性，是实现智能建筑系统集成的统一中央平台。
医院的综合布线系统以安全性、完整性、先进性、实用性、经济性、可靠性为设计原则, 选用灵活的星型拓扑结构, 每个信息通道通过简单跳线, 可以灵活组网, 充分体现综合布线的灵活性、扩展性。
医院智能化建设中的综合布线系统，除了一些共性特征外，还具有一些个性特征。
2 综合布线系统的含义及组成2.1 综合布线系统的含义综合布线系统(premise distribution system)又称结构化布线系统( structure cabling system) ,是目前流行的一种新型布线方式,它解决了常规布线系统无法解决的问题。
综合布线系统采用模块化插接件，垂直、水平方向的线路一经布置，只需改变接线间的跳线，改变集线器，增加接线间的接线模块,便可满足用户对这些系统的扩展和移动。
综合布线系统采用标准化部件及模块化组合方式，把语音、数据、图像和控制信号用统一的传输媒体进行综合，形成了一套标准、实用、灵活、开放的布线系统。
它是涉及建筑、计算机与通信三个领域的结合系统, 是日益完善的信息系统网络的基础部分, 适合于大楼自动化管理、办公自动化管理和通信自动化管理等。
医院综合布线设计方案
医院综合布线设计方案综合布线系统主要为病房楼提供高性能的数据和语音通讯的传输通道，能够良好的支持数据、语音、图像和多媒体通讯等各种信号的传输，并能适应不断发展的网络技术的需要。
结构化布线系统由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备子系统、管理子系统、建筑群子系统六个子系统组成。
其中任何一个子系统均为独立的单元组，更改任一子系统时也不会影响其它子系统。
信息点位设计：小门诊室：每个房间布置1个网络点，1个电话点；大门诊室：每个房间布置2个网络点，2个电话点；小的收费及挂号窗口：根据面积大小，一般布置3-4个网络点，1个电话点；中型收费及挂号窗口：根据面积大小，一般布置6-7个网络点，1个电话点；大型收费及挂号窗口：根据面积大小，一般布置9-10个网络点，2个电话点；3个大型的收费窗口，分别布置6、9、10个网络点，2个电话点；小办公室：每个房间布置2个网络点，2个电话点；大办公室：每个房间布置4个网络点，4个电话点；护士站：每个地方布置3-4个网络点，1个电话点；护士长办公室：根据面积大小，每个房间布置3-6个网络点，2个电话点；医生办公室：根据面积大小，每个房间布置4-8个网络点，2个电话点；主任办公室：根据面积大小，每个房间布置2-3个网络点，2-3个电话点；领导办公室：每个房间布置2个网络点，2个电话点；备用间：每个房间布置2个网络点，2个电话点；重症病房和抢救病房布置1个网络点，其它普通病房内不布置网络点；手术室和数字化影像中心、放射科除布双绞线外，考虑设计一些光纤点的布线。
在病房楼实现无线网络需要预留若干个网络点，建议根据网络集成商的射频选址勘测结果，确定设置接入点的最佳位置，从而进行更加准确的设计，更有意。
综合布线系统简介
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道.通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来,同时也使这些设备与外部通信网络相连的综合布线.它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器）以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途，不仅易于实施,而且能随需求的变化而平稳升级。
简介综合布线的英文表达为Structured Cabling System（通俗表达为Cabling System，简称SCS,最早由AT＆T提出）或Premises Distribution System（PDS，目前国标采用这一称法).综合布线优点：相对于以往的布线，综合布线的特点可以概况为：实用性：实施后,布线系统将能够适应现代和未来通信技术的发展，并且实现话音、数据通信等信号的统一传输。
灵活性：布线系统能满足各种应用的要求,即任一信息点能够连接不同类型的终端设备,如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图象监控设备等。
模块化:综合布线系统中除去固定于建筑物内的水平缆线外，其余所有的接插件都是基本式的标准件,可互连所有话音、数据、图象、网络和楼宇自动化设备,以方便使用、搬迁、更改、扩容和管理。
扩展性:综合布线系统是可扩充的，以便将来有更大的用途时，很容易将新设备扩充进去。
经济性:采用综合布线系统后可以使管理人员减少,同时，因为模块化的结构，工作难度大大降低了日后因更改或搬迁系统时的费用。
通用性：对符合国际通信标准的各种计算机和网络拓扑结构均能适应，对不同传递速度的通信要求均能适应，可以支持和容纳多种计算机网络的运行.综合布线术语（中英文对照）简单介绍下综合布线术语的中英文缩写及对照：ANSI:American National Standards Institute美国国家标准学会AU:Administration Unit 管理单元AUG:Administration Unit Group 管理单元组BAC：Building Automation ＆Control net建筑物自动化和控制网络B-ISDN：Brand band ISDN 宽带综合业务数字网BMS：Building Management System 智能建筑管理系统CD:Campus Distributor 建筑群配线架ER：Equipment Room 设备间FCC：Fire Alarm System 火灾报警系统FCS:Field Control System 现场总线FDDI：Fiberdistributed Data Interface光纤缆分布式数据接口。
综合布线规划在医院的运用探析
综合布线规划在医院的运用探析当前，随着技术的日新月异和信息化的深入发展，医院内部信息化建设日益成为医疗事业发展的重要组成部分，而综合布线规划作为重要的信息化基础设施之一，不仅在企业、机房等领域得到广泛应用，而且在医院内部也得到了越来越广泛的应用。
本文从综合布线的概念、医院内的应用、规划设计和布线施工等方面探析综合布线规划在医院的运用。
一、综合布线概述综合布线是指为企业或者机房等提供多种信息传输系统、电力系统、控制系统等通信设备的安装、集成和管理，是企业和机房信息化建设的重要基础设施。
综合布线是指企业内部或机房内部的有线通信、通信设备、计算机网络、信息处理设备等的集成和组织，包括光缆、电缆、设备和安装骨架等。
综合布线不但能够支持当前业务需求，同时也能够满足未来业务需求的发展。
二、医院内的应用在医院信息化建设中，综合布线规划是必不可少的一项基础工作，它是在医院内部层层传输网络之间起到“桥梁”的作用，使医院的各项信息能够良好地传输和管理。
医院综合布线的应用可体现如下几个方面。
1.提高医院的信息化水平对于现代医院而言，信息化建设已经成为医院建设的重要组成部分。
通过综合布线规划的设计和实施，可以有效地将医院信息化的各项系统进行有机地整合，提高医院各科室之间的信息化互通性，从而保证医院信息化建设的高度协调性。
2.提高医院网络的稳定性现代医院的网络稳定性已成为医院很重要的需求，在病人的身体健康和医生的效率之中都必须保证，因此综合布线的规划设计必须充分考虑医院网络使用的稳定性问题。
只有这样，才能确保医院网络的稳定性和准确性，为医院信息化建设提供坚实的支持。
3.提高医院管理效率对于医院管理部门来说，综合布线的规划具有较高的实际意义，因为它可以确保数据在医院各个部门的正常共享。
通过报表的分析和决策的执行，可以将医务人员和管理人员有效地分开，从而更好地提高医院的管理效率。
4.节约医院建设资金作为医院信息化建设的一项关键开支，综合布线规划的合理性对于医院节约建设资金是非常有帮助的。
医院网络综合布线系统与技术应用
3.1 分流性分析
医院特殊的社会功能决定了它不仅是一 个信息的接收者，还是一个生产者和传播者。 如诊断治疗、规范制度、财务、医院教学、科 研等方面的信息。这意味着医院的信息网络所 承载的信息数量庞大、种类繁多，同时也对医 院综合布线系统提出了更高的要求。因此，医 院在设计综合布线网络的时候，一定要让全部 信息资源无缝连接、共享、全面规范管理得以 实现。所以，医院在建设、设计应用网络时必 须充分的考虑如何做好合理规划信息、综合分 析信息等工作，接着要结合划分标准对网络属 性进行运用，最终在医院内部使用综合布线系 统。
通过工作区跳线链接信息点和终端设备 的区域属于工作区子系统，信息插座是工作区 子系统的核心组成部分。 1.2 水平子系统
链接工作区信息插座和管理间配线设备 的缆线和连接器件，被称为水平子系统。在实 际施工中通常会使用光缆或双绞线。 1.3 管理间子系统
将水平缆线进行集中配线管理的区域。 通常是一个弱电间或一个机柜。 1.4 垂直子系统
3.2 积极的对安全性予以突出
实际上，经济性、实用性、安全性、开放 性等相关原则都是医院在设计网络综合布线系 统时必须严格坚守的几项原则，不过安全性原 则是所有原则中最为重要的原则。经过文献研 究发现，一个单一且非常典型组织的全部 IT 预算的 2%~5% 就是医院网络综合布线系统的 全部预算投入，不过受到实际实施投入不足与 投入关注力度较低等因素的影响，引发网络综 合布线系统出现网络安全问题的现象占据了国 内网络问题的半数以上。因此，医院必须在坚 持安全性、可靠性等原则的基础上，开展设计、 实施、部署网络综合布线系统的相关工作，才
术的科学应用。
【关键词】医院 网络综合布线系统 网络综合 布线技术
医院综合布线及网络程控系统设计课件
统设计
综合布线系统
二，系统概述
本系统共分为六个子系统：工作区子系统、水平子系 统、管理子系统、干线子系统、设备间子系统和建筑群 子系统（如上图）。根据对平面图的布点设计，本工程 具体设计点位如下表：
位置 主楼 东配楼 西配楼
语音点 1734 3 99
内网点 1781 3 44
通信系统
三，系统拓扑模拟电话HiPath4 Nhomakorabea00 4E1
PSTN
数字电话
语音邮箱 计费系统
计算机网络系统
医院内网
S9508E
S512O
S7510E
S7510E
S7510E
门诊医疗区
ICU\手术区
病房区
计算机网络系统
医院外网
外网服务器区域
防火墙 SecPath F1000-S
S3600
无线控制插卡
S7510E S7506E
入侵防御系统 SecPath IPS T200-M
S7506E
S3600
外网点 1442
10 161
无线AP点 126 0 12
桌面光纤点 43 0 1
共合计计54591个836信息点18，28 其中语161音3 点1813368 个，内网4点4 1828 个，外网点1613个，无线AP点138个，桌面光纤点44个。
综合布线系统
三，系统配置
本系统设计采用六类布线及光纤布线，分为4个独立的 布线系统：语音通信网、内网、外网及智能网。语音信 息点主要用于用户的语音通信；内网信息点（包括桌面 光纤点和无线AP接入点）主要用于医院内部网络的应用 需求；外网信息点主要用于满足用户访问INTERNET网络； 智能网主要用于数字化网络监控系统及门禁系统等其他 弱电子系统的网络传输需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医院综合布线系统简介1 引言现代医院建筑是科学、技术、信息的载体，是社会发展、技术进步、人民生活水平和生活质量提高的重要标志。
建立高速、稳定、安全的网络做为医院实现信息管理系统的基础已势在必行。
其中，作为信息高速公路的基础物理层综合布线系统是网络建设的首要考虑事项。
综合布线系统是为适应综合楼宇智能化系统的需求而发展起来的一种特别设计的布线方式。
它将语言、数据、图像等设备彼此相连, 使建筑物或建筑群内设备与外部通信数据网络相连接。
一个设计良好的布线系统应具有开放性、灵活性和扩展性,对其服务的设备有一定的独立性，并为智能建筑或建筑群中的信息设施提供了多厂家产品兼容，模块化扩展、更新与系统灵活重组的可能性，是实现智能建筑系统集成的统一中央平台。
医院的综合布线系统以安全性、完整性、先进性、实用性、经济性、可靠性为设计原则, 选用灵活的星型拓扑结构, 每个信息通道通过简单跳线, 可以灵活组网, 充分体现综合布线的灵活性、扩展性。
医院智能化建设中的综合布线系统，除了一些共性特征外，还具有一些个性特征。
2 综合布线系统的含义及组成2.1 综合布线系统的含义综合布线系统(premise distribution system)又称结构化布线系统( structure cabling system) ,是目前流行的一种新型布线方式,它解决了常规布线系统无法解决的问题。
综合布线系统采用模块化插接件，垂直、水平方向的线路一经布置，只需改变接线间的跳线，改变集线器，增加接线间的接线模块,便可满足用户对这些系统的扩展和移动。
综合布线系统采用标准化部件及模块化组合方式，把语音、数据、图像和控制信号用统一的传输媒体进行综合，形成了一套标准、实用、灵活、开放的布线系统。
它是涉及建筑、计算机与通信三个领域的结合系统, 是日益完善的信息系统网络的基础部分, 适合于大楼自动化管理、办公自动化管理和通信自动化管理等。
2.2综合布线系统的组成完整的综合布线系统由六个独立的子系统组成，一般采用星型结构，可使任何一个子系统独立地连入综合布线系统中；它是实现智能建筑系统集成的统一中央平台。
包括以下六大部分:A.工作区子系统(Wo rk A rea) 指由终端设备连接到信息插座的连结, 以及信息插座所组成。
信息点由标记RJ45 插座构成。
B.水平子系统(Ho rizontal) 指其功能主要是实现信息插座和管理子系统,即中间配线架( IDF) 间的连接。
常用屏蔽或非屏蔽双绞线实现, 有时也用光纤。
C.垂直干线子系统(Backbone) 指提供建筑物的主干电缆的路由, 实现主与中配线架的连接, 计算机、PBX、控制中心与各管理子系统间的连接。
常用介质是大对数双绞线电缆及光缆。
D.设备间子系统(Equipment Room) 由设备室的电缆、连接器和相关支撑硬件组成, 把各种公用系统设备互连起来。
E.管理子系统(A dm inist rat ion) 指由交连、互连和输入ö输出配线管理,为连接其它子系统提供手段, 由配线架、跳线设备及光配线架所组成。
F.建筑群子系统(Campus Subsystem) 建筑群子系统实现建筑之间的相互连接, 提供楼群之间通信设施所需的硬件、常用介质是大对数电缆及光缆。
3 医院的特点医院建筑作为一个专业性很强的行业和其它行业相比有以下三个非常显著的特点：♦医院内人员密集，身份复杂，流动性大在医院里除了医院领导、医生、护士等医护人员以外还有各式各样的病人、病人家属、健康保健或亚健康患者，另外医院内还有医院管理人员、物业人员等等。
♦医院内的设备密集，物流量大除一般的水、暖、风及空调、电梯等楼宇控制设备等，医院内还安装了各种医疗专用设备：诸如CT机、磁共振机、X光机及彩色超声诊断仪、监护系统、生化分析仪、电子胃镜、纤维胃镜、肠镜、腹腔镜手术设备、放射免疫诊断仪等。
♦医院内信息密集，流通复杂现代化的医院均采用无纸化自动网络办公、就诊，医院的智能系统中应包含医疗办公系统、信息发布系统、医疗信息查询系统、临床信息系统以及医院信息管理（HIS）、医疗图像信息等等。
所有这些系统均是立足于医院高速的计算机网络系统，同时实现大量的信息传送和流通。
4 医院综合布线的个性特点结合医院的三个显著特点在填充式的医院综合布线各子系统的建设过程中，我们发现，按照常规的建设思路已经不能满足医院的布线系统的实际需求，诸如需要保证指数级的医生和病患能在第一时间得到确切肯定的信息；需要保证系统能够支持多种应用网络同时运行，需要有更灵活、更便捷的通道支持医院内的设备运作……以下作者以规划设计的大连汇源电子系统工程有限公司综合布线系统为例说明医院综合布线系统几个特点。
4.1 分流性医院网络承载了大量信息内容：诸如伴随医院人流、财流、物流所产生的医疗信息、财务核算信息、行政管理信息和决策分析信息，各类医疗相关的科研信息，教学信息等等。
要进行信息的全程规范管理和资源的共享，搭建一个合理有效的网络平台是首要问题。
只有把所有信息进行规范的划分管理，构建各类应用网络，然后界定应用网络属性，最后运用综合布线系统实现信息流动，才能达到资源共享。
进行综合布线系统数据网络规划的前期，研究医疗行业各种应用网并分析其功能属性，以及如何进行布线整合，实现资源的优化配置从而达到系统最佳性价比的解决方案成为方案设计人员必做的功课。
在充分领会医疗行业数据网络的应用，同时结合综合布线系统自身建设要求，运用分流技术，规划了内网、外网、示教网、教学网，四网独立同时满足各类网的带宽以及访问权限要求。
其中内（部局域）网，包括医院信息系统、医用影像系统、医疗影像存储及传输系统（PACS）、检验实验室系统（LIS）、临床医疗系统（CIS）以及办公自动化系统（含电子病历系统）等；对外（广域）网，包括医院网站、INTERNET；示教网，主要对应远程会诊、远程探视、远程会议等；教学网主要支持宿舍楼服务于专家和医务人员。
其体现的优势：各网络分工明确、技术先进、扩展性强、覆盖率高。
基于医院的行业特点，医院的综合布线必须以合理的分区，分流技术以及采取必要的技术措施为保证。
合理的分区并不能本质性的减缓医院信息流迅猛的冲击，只有应用“先分散后集中”的分流措施，网络阻塞才能得到疏解。
综上所述，数据网络分流不仅是医院综合布线系统的显著特点，更是实现医院的动态运行的有力保障。
4.2 突出的安全性建设综合布线系统的基本原则有：先进性、成熟性、标准性、开放性、安全性、实用性、可扩展性、经济性。
医院的综合布线系统会更强调什么特性呢？大连汇源电子系统工程有限公司智能化弱电工程招标文件明确指出：大连市医疗中心弱电智能化系统的建设应符合国际智能建筑机构对智能建筑的描述：“……，以最优化的设计提供一个投资合理又拥有高效率的优雅舒适、便利快捷、高度安全的环境空间。
”“综合布线系统……关于线缆的冗灾备份，要求在某一楼层发生故障或灾难导致该层的网络瘫痪时，不会影响到其他楼层的网络系统。
”“……要求在F楼三层设置A区控制中心的冗灾和备份中心，实现网络数据的双备份……”这些说明了医院项目综合布线系统更注重安全性，俨然医院综合布线系统和安全性的关系已经上升到充分条件的高度。
的确如果缺乏稳定而坚固的基础，势必将造成网络本身处于危险之中。
在一个医疗网络中，网络性能问题或网络故障远不止是一个刺激物，它们还可能危及到患者生命。
有独立的研究表明，虽然布线基础设施的花销基本上占一个典型组织全部IT预算的2％-5％，一套完成不彻底或投入不足完成的布线系统引起的网络问题可能会占到所有网络问题的50％。
在布线系统方面增加的投资能够指数级地提高网络性能和可靠性。
同时还能提高医疗保健服务人员和医院员工的生产率，并有助于保证患者安全，以及为企业提供可计算的投资回报(ROI)。
因此突出的安全性是医院综合布线系统另一个显著特点。
而随着技术的不断发展和完善，以技术为主导的解决方式势必代替硬件设备成为最终的选择。
4.3 因地制宜的实效性要求：综合布线系统的信息点设置不按面积估算，而是按各医疗、管理部门的使用要求来决定；主干线部分应采用多模室外光缆和单模室外光缆，水平干线采用六类非屏蔽双绞线，放射科采用屏蔽六类双绞线，语音线采用3类非屏蔽线。
在结算中心、收费中心、示教室、会议中心等位置设置了光纤点，采用四芯多模光纤连接到层交换机上用于专线大数据量应用。
同样的在另一个项目浙江邵逸夫医院医技诊疗中心大楼的综合布线系统中也强调了不需要片面的追求高标准、好设备的简单组合，而是需要带医院特点进行设置。
表面上，我们可能认为这是单纯的从经济性角度出发，那么事实是如此吗？设置一套基于标准的布线，医疗行业的标准是唯一的。
在医疗保健设施中，需要首要考虑的一定是患者和操作安全，理想的布线框架将包括经过优化的铜缆布线设施和光纤布线设施，以在每一个网络区域内实现关键的功能。
在为医疗设备进行结构化布线时，拥有可靠并且高效的网络非常关键，但临床业务的水平最为重要，同时还要考虑成本等其它因素。
因为性能需求可能在整个网络中都会有变化，所以，结构化的系统可能包括3类、5e类、6类、超6类和光纤到桌面(FTTD)组件，具体取决于在每一个区域中所支持的功能以及这些功能所需的速度和带宽等。
医院作为特殊型办公建筑比较其他基本型建筑类的布线，增强系统对特殊性工作业务功能的局部侧重性，因此医院综合布线系统解决方案追求的是因地制宜的实效性。
4.4 网络无缝性由于医疗行业的特殊性，医护人员和病患者之间需要频繁地在院内移动、同时处理大量的信息，特别是随着医疗仪器精密技术的不断提高，用于神经外科造影技术的图像文件通常会高达50-200M左右，若采用常规拍片、冲印、取件等流程对临床就诊非常不方便。
这些都要求网络具备可移动性、传输速率高等特点。
同时考虑到医院业务量的增加，网络需要留出足够余地扩容而不影响医院正常的工作。
这些显然已不是传统网络所能满足。
在大连汇源电子系统工程有限公司项目在规划设计时考虑到上述情况提出基于“无线交换机+瘦AP”架构的无线网络建议解决方案。
无缝漫游、无线IDS/IPS、RF监控、自动部署等方面是该解决方案的优势所在。
主要功能是可以实现楼层无缝漫游，数据、语音的无线信号覆盖，为将来在无线局域网上发展提供更多的应用，并打下了良好的基础（如IP对讲、IP电话等语音应用、如短消息呼叫等应用）。
成为方案设计的一个亮点。
无线网络技术带来的核心优势就是移动性，医疗机构信息非常庞大，无线网络在医疗机构中的应用正好能满足建立“以人为本”医疗模式。
无线网络，可以使新建的无线网络与原来的有线网络、应用系统有机无缝的结合起来，可以帮助医院实现医疗设备、信息的高度共享和有效利用，从而达到提高效率、节省医院人手和提高服务质量的目的。
