11、低压开关柜运行维护及检修作业指导书
低压开关柜检修
3）断路器分励脱扣器模拟动作正常
4）断路器储能电机正常动作储能
5）断路器失压脱扣器动作正常。
9
全面检修柜体
必要时
对开关柜一次和二次部件进行全面检查和维修
。
3
母线检查
12个月
1）主导体母排包覆的绝缘套应完好，裸露部分无锈蚀，色标清晰
2）母线绝缘良好
3）母排接触面应平整紧密，无发热变色，螺栓及垫片应齐全稳固
4）支持绝缘子，绝缘子表面应整洁，无裂痕和放电痕迹
5）母线应清洁无明显积尘
4
电缆室检查
12个月
1）电缆与母排联接的螺栓无松动。螺栓紧固力矩满足要求。
2）绝缘子表面应整洁，无裂痕和放电痕迹。
序号
项目
周期
要求
确认
备注

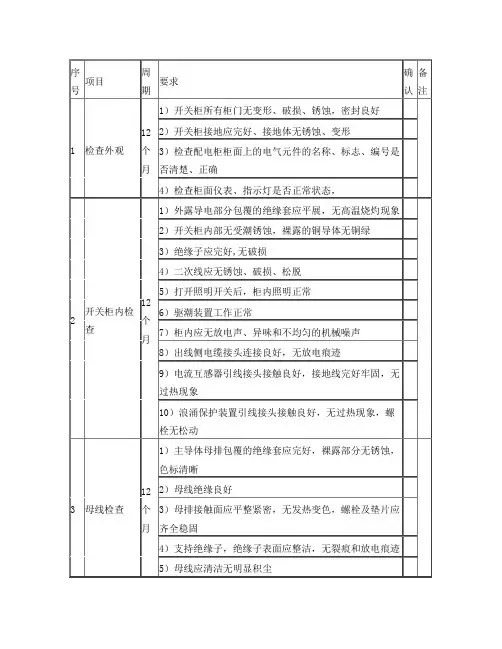

1
检查外观
12个月
1）开关柜所有柜门无变形、破损、锈蚀，密封良好
2）开关柜接地应完好、接地体无锈蚀、变形
3）检查配电柜柜面上的电气元件的名称、标志、编号是否清楚、正确
4）检查柜面仪表、指示灯是否正常状态，
2
开关柜内检查
12个月
1）外露导电部分包覆的绝缘套应平展，无高温烧灼现象
3）插件间连接是否良好,是否因接触不良而发热变色。
4）电缆室封堵应完好，绝缘挡板无脱落、凝露或放电痕迹。
5电缆室卫生状况良好无杂物。
5
断路器、隔离开关各部件检查维护
12个月
1）清扫断路器室，断路器与柜体紧固螺丝应无松动，并用相应力矩扳手检查。内部联锁装置应可靠
2）支持绝缘子，无裂纹、外部损伤及放电痕迹
8
电容补偿柜的检查
12个月

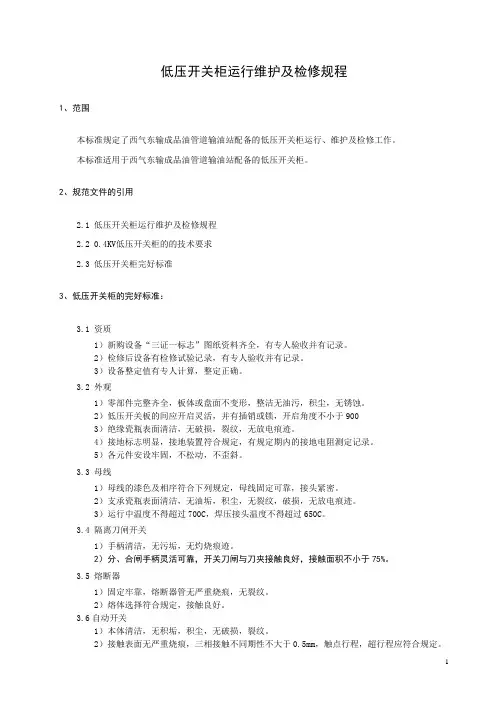

11、低压开关柜运行维护及检修作业指导书
低压开关柜运行维护及检修规程1、范围本标准规定了西气东输成品油管道输油站配备的低压开关柜运行、维护及检修工作。
本标准适用于西气东输成品油管道输油站配备的低压开关柜。
2、规范文件的引用2.1 低压开关柜运行维护及检修规程2.2 0.4KV低压开关柜的的技术要求2.3 低压开关柜完好标准3、低压开关柜的完好标准：3.1 资质1）新购设备“三证一标志”图纸资料齐全，有专人验收并有记录。
2）检修后设备有检修试验记录，有专人验收并有记录。
3）设备整定值有专人计算，整定正确。
3.2 外观1）零部件完整齐全，板体或盘面不变形，整洁无油污，积尘，无锈蚀。
2）低压开关板的间应开启灵活，并有插销或锁，开启角度不小于9003）绝缘瓷瓶表面清洁，无破损，裂纹，无放电痕迹。
4）接地标志明显，接地装置符合规定，有规定期内的接地电阻测定记录。
5）各元件安设牢固，不松动，不歪斜。
3.3 母线1）母线的漆色及相序符合下列规定，母线固定可靠，接头紧密。
2）支承瓷瓶表面清洁，无油垢，积尘，无裂纹，破损，无放电痕迹。
3）运行中温度不得超过700C，焊压接头温度不得超过650C。
3.4 隔离刀闸开关1）手柄清洁，无污垢，无灼烧痕迹。
2）分、合闸手柄灵活可靠，开关刀闸与刀夹接触良好，接触面积不小于75%。
3.5 熔断器1）固定牢靠，熔断器管无严重烧痕，无裂纹。
2）熔体选择符合规定，接触良好。
3.6自动开关1）本体清洁，无积垢，积尘，无破损，裂纹。
2）接触表面无严重烧痕，三相接触不同期性不大于0.5mm，触点行程，超行程应符合规定。
3）动作灵活，运行中无异响。
4）消弧装置固定可靠，无缺片或联片，无裂纹。
3.7 保护装置及计量仪表1）动作灵敏可靠，指示正确，无刮卡现象，并有规定期内的试验合格记录。
2）绝缘良好，用500V兆欧表测定全部保护回路的绝缘电阻值，应不低于1MΩ；在潮湿的地点（井下）允许低到0.5MΩ3.8 二次回路1）配线整齐，清晰，导线绝缘良好，无损伤，柜内导线不得有接头。
(全面版)低压配电柜维护保养手册
(全面版)低压配电柜维护保养手册1. 介绍本手册旨在提供关于低压配电柜的维护保养指南，以确保其正常运行和延长其使用寿命。
通过遵循本手册中的建议和指导，您可以有效地管理和维护低压配电柜。
2. 维护保养计划2.1 定期检查- 每月定期检查低压配电柜的外观和安装是否正常。
- 检查是否有松动的电线连接，并确保所有电线良好接地。
- 检查电子元件和继电器的工作状态，如有必要，及时更换或修理。
2.2 清洁和通风- 定期清洁低压配电柜的内部和外部，去除灰尘和污垢，以确保良好的通风和散热。
- 确保通风孔不被堵塞，并保持适当的空气流动。
2.3 维护电源- 定期检查电源输入和输出的电压和电流是否正常。
- 检查电流断路器和保险丝的状态，如有必要，进行维修或更换。
2.4 故障排除- 在发生故障时，首先检查低压配电柜是否有任何电源问题。
- 确保所有的电气连接都牢固且正确连接。
- 如无法解决故障，请联系专业人员进行修理。
3. 安全注意事项- 在进行维护保养工作前，务必切断电源并确保低压配电柜上的电压已消除。
- 在进行任何操作前，请佩戴适当的个人防护装备，如手套和安全眼镜。
4. 其他建议和注意事项- 定期对低压配电柜进行维修和检测，以确保其符合相关安全标准和法规要求。
- 不要修改或更改低压配电柜的内部结构或电气连接，以免引起安全问题。
- 在维护过程中，请始终参考制造商的指南和建议。
请按照上述维护保养手册来进行操作，并确保在维护过程中遵守安全规定和建议。
如需进一步帮助或有任何疑问，请联系专业人员。

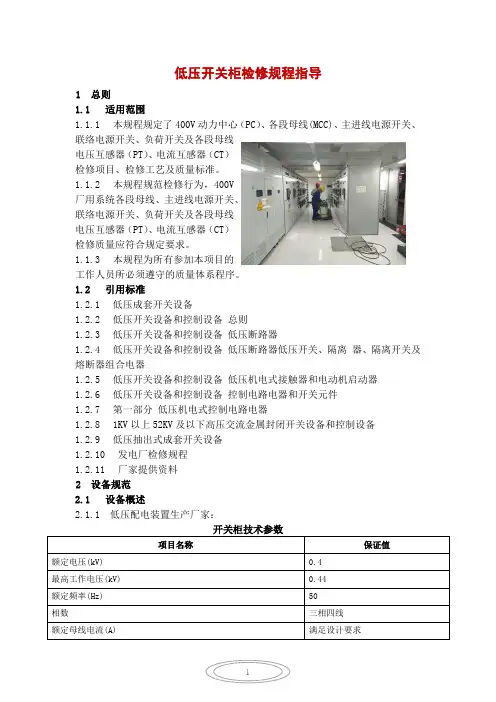

低压开关柜检修规程指导
低压开关柜检修规程指导1 总则1.1 适用范围1.1.1本规程规定了400V动力中心（PC）、各段母线(MCC)、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器（PT）、电流互感器（CT）检修项目、检修工艺及质量标准。
1.1.2本规程规范检修行为，400V厂用系统各段母线、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器（PT）、电流互感器（CT）检修质量应符合规定要求。
1.1.3本规程为所有参加本项目的工作人员所必须遵守的质量体系程序。
1.2 引用标准1.2.1低压成套开关设备1.2.2低压开关设备和控制设备总则1.2.3低压开关设备和控制设备低压断路器1.2.4低压开关设备和控制设备低压断路器低压开关、隔离器、隔离开关及熔断器组合电器1.2.5低压开关设备和控制设备低压机电式接触器和电动机启动器1.2.6低压开关设备和控制设备控制电路电器和开关元件1.2.7第一部分低压机电式控制电路电器1.2.8 1KV以上52KV及以下高压交流金属封闭开关设备和控制设备1.2.9低压抽出式成套开关设备1.2.10发电厂检修规程1.2.11厂家提供资料2 设备规范2.1 设备概述2.1.1 低压配电装置生产厂家：开关柜技术参数项目名称保证值额定电压(kV) 0.4最高工作电压(kV) 0.44额定频率(Hz) 50相数三相四线额定母线电流(A) 满足设计要求3.1 开关柜检修周期2.1.1 开关柜投运一年后应进行一次检修，正常运行的低压开关柜五年应进行大修，也可以跟随机组的检修周期.2.1.2 开关每年一次小修，五年一次大修，也可以跟随机组的检修周期.3.2 检修项目2.2.1 开关柜大修项目2.2.1.1 整体的清扫及外观检查。
2.2.1.2 母线清扫检查试验，接引螺丝紧固。
母线夹件及绝缘支撑件的紧固。
2.2.1.3 电缆的检修与试验。
2.2.1.4 PT的外观检查与试验。
2.2.1.5 CT的外观检查与试验。

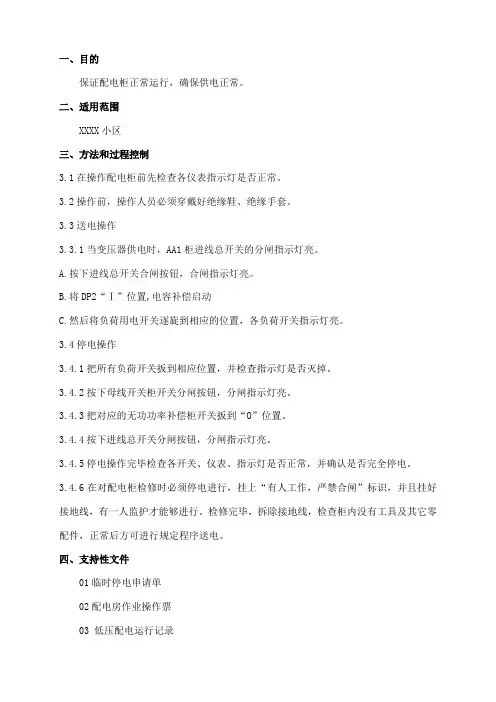

低压配电柜操作作业指导书
一、目的
保证配电柜正常运行，确保供电正常。
二、适用范围
XXXX小区
三、方法和过程控制
3.1在操作配电柜前先检查各仪表指示灯是否正常。
3.2操作前，操作人员必须穿戴好绝缘鞋、绝缘手套。
3.3送电操作
3.3.1当变压器供电时，AA1柜进线总开关的分闸指示灯亮。
A.按下进线总开关合闸按钮，合闸指示灯亮。
B.将DP2“Ⅰ”位置,电容补偿启动
C.然后将负荷用电开关逐旋到相应的位置，各负荷开关指示灯亮。
3.4停电操作
3.4.1把所有负荷开关扳到相应位置，并检查指示灯是否灭掉。
3.4.2按下母线开关柜开关分闸按钮，分闸指示灯亮。
3.4.3把对应的无功功率补偿柜开关扳到“O”位置。
3.4.4按下进线总开关分闸按钮，分闸指示灯亮。
3.4.5停电操作完毕检查各开关、仪表、指示灯是否正常，并确认是否完全停电。
3.4.6在对配电柜检修时必须停电进行，挂上“有人工作，严禁合闸”标识，并且挂好接地线，有一人监护才能够进行。
检修完毕，拆除接地线，检查柜内没有工具及其它零配件，正常后方可进行规定程序送电。
四、支持性文件
01临时停电申请单
02配电房作业操作票
03 低压配电运行记录
04综合电房巡查表
05变配电设备维护保养记录06电房外来人员登记表。
低压开关柜检修作业指导书
低压开关柜检修作业指导书1.作业项目名称：低压开关柜检修作业指导书2. 作业内容范围本指导书适用于低压开关柜的检修3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 作业前准备作业人员应戴安全帽，穿绝缘鞋、工作服。
5. 人员工机具材料与要求人员准备：6. 作业程序及标准6.1清扫、检查外观6.1.1检修前应进行查勘摸底，对已损坏的指示仪表、指示灯、转换开关、按钮等设备做好记录。
对一次主接线图、设备名称与供电系统图纸、技术档案图纸进行核对。
6.1.2检查低压开关柜柜体漆膜有无剥落、锈蚀。
6.1.3 紧固构架并作防锈处理，对柜架作全面清洁保养。
6.1.4 严禁用未拧干水的潮湿抹布进行洗擦和水冲洗电气设备。
6.1.5更换已损坏的电器元件。
6.2检查开关：6.2.1 用手操作刀开关、组合开关、断路器等，不应有卡住或操作用力过大现象。
6.2.2 刀开关、断路器等各个部分应接触良好。
6.2.3 电器的辅助触点的通断是否正确、可靠。
6.2.4 断路器等主要电器的通断是否符合要求。
6.2.5 母线连接是否良好，其支持绝缘子、夹持件等附件是否安装牢固可靠。
支持夹持6.2.6 保护电器的整定值是否符合要求，熔断器的熔体规格是否正确，辅助电路各元件的接点是否符合要求。
6.2.7开关灭弧装置（如灭弧罩、灭弧触点、灭弧用绝缘板）完好，胶盖、螺栓齐全。
6.2.8对于抽屉式结构的主开关，机械联锁是否有效，电气联锁是否可靠。
6.2.9检查引出线，应符合容量要求，接头无过热氧化，排列整齐，检查母排应无氧化，相色明显。
6.2.10 检查熔断器，应符合容量要求，接触良好；检查互感器装置连接部位无氧化。
6.2.11 防护完善，门上的连锁装置可靠，外壳、手柄、漆层无变形和损伤。
6.2.12 设备运行无噪声。
6.3仪表、计量装置检查6.3.1 检查各种指示灯、指示仪表、互感器、电度表是否完好、清晰、有效。
低压开关柜安装、操作及维修手册
ZBK36001
Low-voltage withdrawable Switchgear Assembly
IEC439
Low-voltage Switchgear Assembly & Control Equipment
IEC947
Low-voltage Switchgear Assembly & Control Equipment
A section of MMS LV switchgear is made up of standardized elements that are combined based on assembly techniques enabling to cater for all installation requirements. The modular design ensures excellent flexibility, characterized by high standardization of basic components, interchangeability of elements of the same type.
4
Instructions of Installation, Operation and Maintenance
Busbar system, Protective conductor and secondary connection ………………………… 9 3.3 开关柜的隔室 Compartment ………………………………………………………... 11 3.4 主要电气组件 Main components ……………………………………………………... 12 4、 发运与存储 Delivery and storage …………………………………………………… 13 4.1 出厂条件 Ex-factory requirements …………………………………………………… 13 4.2 包装 Package ……………………………………………………………………….. 13 4.3 运输 Transportation ………………………………………………………………….. 13 4.4 验收及中间存储 Acceptance and intermediate storage …………………………….. 14 5、 开关柜的现场安装 Field installation …………………………………………………… 15 5.1 安装现场的一般要求 General requirement ………………………………………… 15 5.2 基础框架 Base frame …………………………………………………………………… 16 5.3 开关柜的拼接 Cubicle splice ………………………………………………………… 18 5.4 主母线的安装 Installation of main busbar ……………………………………………… 19 5.5 电力电缆及控制电缆的连接 Connection of power and control cable ……………… 19 5.6 开关柜的接地 Cubicle earthing ………………………………………………………… 20 5.7 安装工作的收尾 Ending of installation ……………………………………………… 20 6、 开关柜的运行 Operation of switchgear ……………………………………………… 21 6.1 试运行 Test operation …………………………………………………………………… 21 6.1.1 准备工作 Preparation …………………………………………………………………… 21 6.1.2 起动 Start ……………………………………………………………………………… 23
低压开关柜运行维护及检修作业指导书
低压开关柜运行维护及检修作业指导书低压开关柜运行维护及检修作业指导书目录：1.引言2.安全要求2.1 个人安全要求2.2 设备安全要求3.运行维护3.1 运行要求3.2 运行操作步骤3.3 巡检及记录4.维护作业4.1 维护计划4.2 维护操作步骤4.3 维护记录5.检修作业5.1 检修计划5.2 检修操作步骤5.3 检修记录6.附件1.引言本文档为低压开关柜运行维护及检修作业指导书，旨在为操作人员提供详细指导。
操作人员应仔细阅读并遵循本指导书的要求，确保工作安全，保证低压开关柜的正常运行。
2.安全要求2.1 个人安全要求- 操作人员应具备相关的资格和培训，熟悉低压开关柜的操作规程和安全要求；- 操作人员应全程穿戴符合安全要求的个人防护装备；- 在操作前，必须对相关设备进行仔细检查，确保设备安全可靠；- 操作过程中要尽量避免单食或单人作业，严禁操作上长时间无人监控；- 发生事故或异常情况时，应立即停止作业并报告相关人员。
2.2 设备安全要求- 低压开关柜运行期间，保持良好的通风和散热；- 切勿将外界物体放入低压开关柜内，以防堵塞；- 确保低压开关柜周围无其他危险物品，保持通道畅通；- 定期检查低压开关柜的接地情况，确保安全接地良好；- 在进行维护和检修作业前，必须切断电源并进行有效的解体措施；- 严禁擅自对低压开关柜进行改动或修理，如需更换零部件，必须使用合格的替换件。
3.运行维护3.1 运行要求- 手动操作低压开关柜时，要轻拿轻放，操作平稳；- 运行过程中要注意观察运行情况，如发现运行异常应立即停止运行；- 严禁超负荷使用低压开关柜；- 运行结束后，要清理低压开关柜周围环境。
3.2 运行操作步骤1.确保低压开关柜处于断电状态；2.操作人员穿戴好个人防护装备；3.打开低压开关柜门，检查开关柜内部是否有异物或损坏情况；4.开启电源，进行运行操作；5.监控低压开关柜运行情况，及时发现运行异常并停止运行；6.运行结束后，切断电源，关闭低压开关柜门。
高低压成套开关柜作业指导书
元器件安装工艺电器元件装配工艺一、装配前准备工作:(1)装配前应先熟悉图纸及技术要求，检查元器件型号，规格，数量等与图纸是否相符，列入国家强制性认证目录的电器应验证其CCC标志，发现问题及时处理。
(2)检查元器件有无损坏，发现问题及时更换。
(3)组装前必须擦净元器件上的灰尘及油污二、装配工艺及要求（1）安装的元件应操作方便，操作时不受到空间或相邻元件的防碍，不能触及带电体。
（1）维修容易，能够较方便地更换元器件。
（2）满足电器元件产品说明书的要求。
例如，满足飞弧距离，电气间隙和爬电距离的要求。
（3）保证一、二次线的制作和安装距离。
（4）同一批次相同产品的装配应一致。
（5）先将元件或附件安装在相应的支架或安装板上，再将支架或安装板装在箱体上，准确测量，调整安装位置后将其紧固，调整时不得重击零部件和元器件。
（6）组装所用紧固元件，金属件的防护层不得有脱落、生锈。
螺丝选择要与元件固定孔相匹配，。
紧固后螺钉露出螺母2～5个螺距，其余螺钉应拧（7）组装时要充分考虑接地连续性，箱体内任意两个金属部件通过螺栓连接时如有绝缘层应采用相应规格的接地垫圈，并注意将接地垫圈齿面接触零部件表面，用以划破绝缘层。
（8）安装因震动易损坏的元件，应在元件和安装板之间加装橡胶垫减震。
（9）对于有操作手柄的元件应将其调整到位，不得有卡阻现象。
（10）将母线元件上预留给顾客接线用的螺栓拧紧。
（11）各种防护板应安装到位。
一次制做工艺母线加工及安装1．下料：母线要求平直，母线不得有明显的锤痕、凹坑等缺陷，母排下料一般用剪切机切断，母排在下料前或下料后进行校正，不能有毛刺存在，以防止产生尖端放电，便于装配。
2．弯制矩形母线应尽量减少弯曲。
母线弯曲部位距搭接面的边缘通常大于30㎜，母线扭转90°时，扭转部分长度不应少于母线宽度的2.5倍，并排母线的弯曲角度要一致，保证其连接安装时，不应产生内应力。
（1）平弯母线平弯在平弯机上进行，将需要弯曲的母线放在设备中，将尺寸线与弯排机刀片口对齐，使母排弯曲。
低压配电柜维修保养规程
低压配电柜维修保养规程低压配电柜是电力系统中的一个关键设备，其作用是将变压器输出的电能分配给各种负载，因此其安全可靠性至关重要。
为了保障低压配电柜的正常工作，必须建立维修保养规程，详细规定该设备的日常保养、检查和维修方法，防止设备故障的发生，避免对生产和工作的影响。
以下是一份低压配电柜维修保养规程的范例，供参考。
一、保护措施1.低压配电柜要建立室内保护措施，防止无关人员进入，使用人员必须按规定进行操作，对不了解设备的人员不得私自操作。
2.低压配电柜周围要保持干燥、清洁、通风、无积水，并防止异物进入。
3.低压配电柜内部要保持清洁，定期擦拭内壁以及设备表面。
4.在处理低压配电柜故障时，必须戴绝缘手套并接地。
二、日常保养1.定期检查低压配电柜的外观和内部组件，发现问题及时处理。
2.定期检查低压配电柜线路的接线和接头，确保紧固可靠。
3.定期检查低压配电柜的仪表装置，如温度计、电压表、电流表等，确保其准确性。
4.低压配电柜使用过程中要注意观察各部分的工作情况，如温度、声音、振动等异常情况及时处理。
三、检查方法1.检查低压配电柜外壳是否有明显损坏，是否有漏电现象。
2.检查low voltage distribution cabinet内的主要元件，如变压器、电容器、开关等，是否有烧毁、积尘、积水等现象，是否松动。
3.检查低压配电柜的线路接头、接线板、断路器等是否松动、接触不良，是否完好。
4.检查低压配电柜的仪表是否准确，若不准确则需进行调整或更换。
五、维修方法1.更换故障的低压配电柜元件，如变压器、电容器、开关等，必须先断开电源，并在操作时戴绝缘手套。
2.定期进行低压配电柜的维修，包括清洁、紧固、调整等。
3.在维修时，需保证被维修的设备处于牢靠的拆卸和就位状态，避免对周围设备造成损害。
4.在需进行替换元件的情况下，应注意清洁工作，保证新旧元件之间的连接可靠。
总之，建立低压配电柜的维修保养规程，对保障设备的正常运行，避免设备故障的发生，从而保障生产和工作的稳定开展起到了关键的作用。
低压开关柜检修作业指导书
低压开关柜检修作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (3)4. 低压开关柜检修作业指导书 (3)4.1. 准备工作 (3)4.2. 检修技术标准 (4)4.3. 检修步骤 (11)4.4. 安全风险点及卡控措施 (12)4.5. 安全注意事项 (12)1.适用范围本指导书适用于供电段管内电力低压开关柜的安装、检修和常见问题处理。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.低压开关柜检修作业指导书4.1.准备工作4.1.1.检修人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.检修工器具序号名称准备数量准备情况1 个人工具1套2 作业工具包1套3 绝缘工具1套4 测量工具1套5 线手套1双6 接地电阻测试仪+++1台7 兆欧表1台8 万用表1台4.1.3.材料准备序号工具名称型号单位数量备注1 弹簧销、开口销个若干2 垫圈个若干各种型号都备有3 螺栓套若干各种型号都备有4 指示灯红、黄、绿个若干需预检5 按钮米若干需预检6 油漆KG 若干需预检7 中性凡士林KG 若干需预检4.1.4.检修作业准备序号工作内容作业准备要求责任人备注1 提报月、日计划1.每周四12点前提报次周计划；2.提前3日打提报日计划。
(完整word版)低压配电柜检修作业指导书
低压配电柜检修作业指导书—-按照更换抽屉单元元器件编写1.危害辨识1。
1 抽屉故障可能发生短路事故，引发上级开关跳闸.1。
2 内部元件故障不能有效分断电源，发生触电事故。
1.3 控制线路故障，操作失灵,引发机械伤害事故.1。
4 更换元件时,可能发生划伤事故。
1。
5 可能误分临近开关引发生产事故。
1.6 如与其他设备有连锁，可能引起连锁设备跳闸。
2。
准备阶段2.1 物资：需要更换的元件一套（含断路器,接触器，保护器,插件等).2.2 工具：起子，钢丝钳,尖嘴钳等常用工具一套,万用表一块，内六角扳手一套，活动扳手一把。
2.3 人员2人：至少有一人是熟练电工。
3. 实施阶段3.1 与工艺人员联系，填写停电联系票,确保该设备已停，可以检修(岗位班长在检修许可证上签字)。
3。
2 根据抽屉拉出的操作顺序操作，拉出相应的抽屉.3。
3 如果抽屉因机构连锁故障不能拉出,可用小起子插入面板右下角的小孔内,拨下面板锁定机构，打开面板修理好机构后，拉出抽屉检查.3.4 检查抽屉内部元件,确定需要更换的元件（含断路器，接触器，保护器，插件等）。
3。
5 元件应尽量同型号的产品，接线不能出现差错,防止发生短路或操作失灵事故；同时各接线端子要紧固，元件紧固，控制线路整理规范。
3。
6 开关、综合保护器保护定值要重新核对校验,符合要求，试验合格后，才能投入,作好记录。
3.7 抽屉送入或者拉出时，应对准相应的轨道，用力要均匀，以防损坏插件触头,发生短路事故。
3。
8 在试验位置试验控制回路（如抽屉无试验功能可外接控制电源试验控制回路）。
3。
9 通知工艺操作试车（填写送电联络票),盘车后点动试转，启动用观察运行电流是否正常（如电机反转,严禁在抽屉内部更换相序，应在盘后接线柱上更换相序，防止以后更换备用抽屉时，电机反转,发生机械事故.）4.交接阶段4.1 工具物资收回。
4.2 通知工艺，该设备已检修完毕。
低压供配电室设备保养维修作业指导书
低压供配电室设备保养维修作业指导书1.方法和过程控制1.1.设备责任人每日巡视低压配电室设备运行情况，发现问题，及时排除故障，并做好记录。
1.2.设备责任人每周按以下项目维护保养一次：配电室室内清洁、检查照明，检查各电器设备运行情况，并做好记录。
1.3.设备责任人每月按如下要求维护检修一次，做好记录并存档。
1.3.1.紧固动力配电柜所有开关接线端、电气箱外壳接地螺栓、电度计量表接线端子，并除尘。
1.3.2.检查所有断路器、接触器、电表等配电设备。
1.3.3.检查双路供电互投装置手动、自动转换是否灵敏、指示是否正确。
1.3.4.检查配电室配电箱(柜)、设备，更换易损部件，并作好记录。
1.4.维修主管负责督促设备责任人每年按以下维护项目予以保养维修并做好记录和存档工作。
1.4.1.校验仪表、校验电度表，整理配电箱(柜)内接线端子，并除尘。
1.4.2.检修自动开关，全面检查紧固螺栓连接。
1.4.3.对设备性能进行全面检查，对故障隐患部位进行修理或调整。
1.4.4.恢复设备的电气性能、机械和精度，检修更换主要零部件及附属装置。
1.5.设备责任人日常巡视及例行维保工作应详细记录在《公用设施保养维修记录表》中。
1.6.低压送电操作规程1.6.1.检查项目:1.6.1.1.清理现场，各抽屉及总汇流排内不得有金属物件及工具等物；1.6.1.2.收回工作票，无关人员离开现场；1.6.1.3.所有抽屉、开关手把应放在断开位置；1.6.1.4.检查低压三相电压应正常；1.6.1.5.检查401、445(或402)等开关手自动开关应在手动位置。
1.6.2.操作项目:1.6.2.1.送401(402)等总进线开关；*把401(或402)等总开关摇进运行位置；*合401(或402)等开关检查应合好。
1.6.2.2.送本室照明开关；1.6.2.3.送变压器控制电源开关；1.6.2.4.送整流屏电源开关；1.6.2.5.依据用户申请送低压负荷开关；1.6.2.6.送电容器组开关。
低压开关柜安装、操作及维修手册
