特氟龙地特性优点及其喷涂实用工艺

特氟龙的特性优点及其喷涂工艺

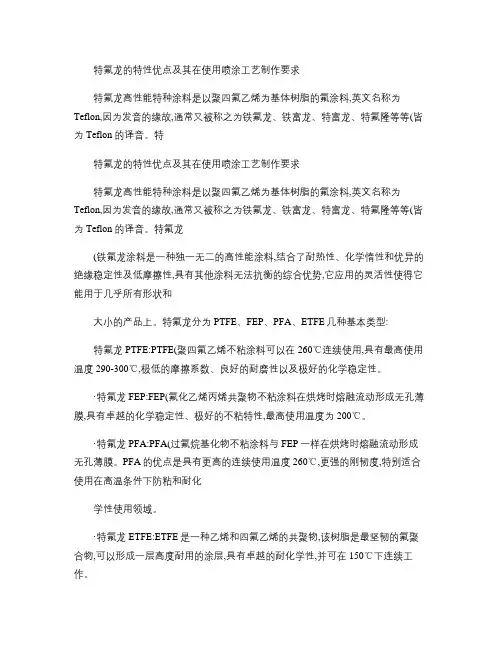

特氟龙的特性优点及其在使用喷涂工艺制作要求

特氟龙高性能特种涂料是以聚四氟乙烯为基体树脂的氟涂料，英文名称为Teflon，因为发音的缘故，通常又被称之为铁氟龙、铁富龙、特富龙、特氟隆等等（皆为Teflon 的译音）。特

特氟龙的特性优点及其在使用喷涂工艺制作要求

特氟龙高性能特种涂料是以聚四氟乙烯为基体树脂的氟涂料，英文名称为Teflon，因为发音的缘故，通常又被称之为铁氟龙、铁富龙、特富龙、特氟隆等等（皆为Teflon 的译音）。特氟龙

（铁氟龙）涂料是一种独一无二的高性能涂料，结合了耐热性、化学惰性和优异的绝缘稳定性及低摩擦性，具有其他涂料无法抗衡的综合优势，它应用的灵活性使得它能用于几乎所有形状和

大小的产品上。特氟龙分为PTFE、FEP、PFA、ETFE几种基本类型:

特氟龙PTFE：PTFE（聚四氟乙烯）不粘涂料可以在260℃连续使用，具有最高使用温度290-300℃，极低的摩擦系数、良好的耐磨性以及极好的化学稳定性。

·特氟龙FEP：FEP（氟化乙烯丙烯共聚物）不粘涂料在烘烤时熔融流动形成无孔薄膜，具有卓越的化学稳定性、极好的不粘特性，最高使用温度为200℃。

·特氟龙PFA：PFA（过氟烷基化物）不粘涂料与FEP一样在烘烤时熔融流动形成无孔薄膜。PFA的优点是具有更高的连续使用温度260℃，更强的刚韧度，特别适合使用在高温条件下防粘和耐化

学性使用领域。

·特氟龙ETFE：ETFE是一种乙烯和四氟乙烯的共聚物，该树脂是最坚韧的氟聚合物，可以形成一层高度耐用的涂层，具有卓越的耐化学性，并可在150℃下连续工作。

经过特氟龙涂装后，具有以下特性：

1、不粘性：几乎所有物质都不与特氟龙涂膜粘合。很薄的膜也显示出很好的不粘附性能。

2、耐热性：特氟龙涂膜具有优良的耐热和耐低温特性。短时间可耐高温到300℃，一般在240℃~260℃之间可连续使用，具有显著的热稳定性，它可以在冷冻温度下工作而不脆化，在高温下不融化。

3、滑动性：特氟龙涂膜有较低的摩擦系数。负载滑动时摩擦系数产生变化，但数值仅在0.05-0.15之间。

4、抗湿性：特氟龙涂膜表面不沾水和油质，生产操作时也不易沾溶液，如粘有少量污垢，简单擦拭即可清除。停机时间短，节省工时并能提高工作效率。

5、耐磨损性：在高负载下，具有优良的耐磨性能。在一定的负载下，具备耐磨损和不粘附的双重优点。特氟龙喷涂

一、分散体涂层

概述

分散体涂层的加工方法是使涂层材料均匀的分布在溶剂中形成分散液（固态物质混在液体中）的一种湿法加工。这种混合物被高压空气雾化并喷涂于工件表面。

加工步骤

分散体涂层的加工步骤分为以下几步:

工件的制备

（湿法）分散体涂层喷涂

干燥

烧结

二、（1）工件的制备

为了使工件表层获得足够的表面附着力，必须首先除去待涂表面的全部油脂。我们使用有机溶剂溶解油脂并加温至约400°C 使其完全挥发。下一步，采用喷砂处理的机械方式清洁工件并使其

表面毛糙。可以通过应用粘接助剂（底漆）的方式来改善涂层同工件表层的结合能力。

粉体喷涂

粉状微粒由压缩空气从捕集器中吹出，在其通往喷枪喷嘴的途中，有一段带静电的区域。由于微粒带同种电荷，它们在其飞行路线上互相排斥，并形成了均匀一致的云状喷雾。待喷涂的工件

接地，借此，喷枪和工件之间形成了一个带静电的区域。粉状微粒受工件吸引，并附着于其上。

粉料熔融

在涂层技术中，高温喷涂和低温喷涂有原则性的不同。如采用高温喷涂，基材的温度要高于粉体材料的熔融温度，粉状微粒覆于其上。这样微粉在喷涂的过程中就已熔融。

<（2）工件的制备

为了使工件表层获得足够的表面附着力，必须首先除去待涂表面的全部油脂。我们使用有机溶剂溶解油脂并加温至约400°C 使其完全挥发。下一步，采用喷砂处理的机械方式清洁工件并使

其表面毛糙。可以通过应用粘接助剂（底漆）的方式来改善涂层同工件表层的结合能力。

（1）.（湿法）分散体涂层喷涂

喷涂涂层材料须均匀一致。涂层厚度取决于采用的涂层体系；涂层厚度的变化可能从几个微米到200微米（0.2毫米）不等。

（2）.干燥

在烘炉中将湿的涂层加热，温度控制在100°C以下，直至大部分的溶剂已蒸发。

（3）.烧结

烧结这一步骤，乃是将工件加热至一个较高的温度，直至一个不可逆的反应发生：涂层材料熔融，同粘接助剂形成网状结构。

粉体涂层

概述

粉体涂层加工的方法是一种干式加工，在此所使用的涂层材料为极其细小的固体颗粒形态。采用这种涂层方法，就避免了使用溶剂，以及随后涂层附着时发生的发散现象。

加工

采用恰当的方法使微粉状涂层颗粒附着在工件上。随后，涂覆的微粉在烘炉中熔融。

涂层步骤

粉体涂层加工步骤程序上分为以下几步粉料熔融

低温喷涂这种加工方法则是基材温度低于粉体材料的熔融温度。随后在烘炉中进行熔融。

特富龙喷涂工艺研究之工艺方法：

施工工艺流程：

高温脱脂一表面预处理一水幕喷涂一高温固化一冷却一后期处理

设备与器具

喷砂机、空压机、高温烘箱、滚动式搅拌机、水幕喷涂机、模具架小车、手提式喷枪、精确度 0 ． 2 克天平、烧杯、玻璃棒、涂料 850 314 底漆 ) 涂料 851 214 面漆 ) VM7799 固化剂 ) 铜针、 40 70 目石英砂、 180 目棕刚玉。

高温脱脂

对于新模具，模具加工组装后型腔内有大量的防锈油脂必须清洗干净；而对于旧模具，其型腔表面有特富龙涂层也需清理干净。由于特富龙涂层具有稳定的化学性能，不溶解于常用溶剂。因此不采用化学清洗的方法进行处理，而采用 450 ℃高温烘烤 4 小时使油脂或特富龙涂层脱脂老化。 3.4 表面预处理

方案一：采用磷化处理方法处理模具型腔。

方案二：采用按 2 1 比例配备的 40 70 目石英砂和 180 目棕刚玉，进行喷砂处理。

水幕喷涂

由于特富龙涂料颗粒尺寸小、化学性能稳定，吸入后会损害人体健康，因而在喷涂时必须在带有负压的水幕喷涂机内进行。涂料 850 314 底漆 ) 涂料 851 214 面漆 ) 要在滚动式搅拌机上滚动搅拌 30 分钟 ( 30 转／分钟 ) 使水基溶液充分搅拌均匀。由于涂料对切变敏感，只能在室温下缓慢滚动或轻轻摇动，严禁使用螺旋浆搅拌器。

涂料 850 314 与固化剂 VM7799 配合比根据生产厂家提供的参数选用 40 38 42 38 40 36 三种比例进行对比试验。两种液体混合时用玻璃棒轻轻搅拌使其达到均匀，并用 100 目滤网过滤。

喷涂时选用 1 ． 5MM 0 ． 8MM 两种喷枪作对比实验；

采用不同喷涂方法进行对比实验，确定最佳喷涂方式、喷枪到模具表面距离。

方法一：垂直 ( 90 模具从左到右从上而下匀速喷涂三遍、距离 100 200 或 300 500

方法二：垂直 ( 900 模具从上到下从左而右匀速喷涂三遍、距离 100 200 或 300 500

方法三：与模具成一定角度 ( 先 750 再 90 最后 l l5 从左到右从上而下匀速喷涂三遍、距离100 200 或 300 500

高温固化

高温固化是特富龙涂层好坏的关键工序。涂层固化深度不够则涂层粘结强度低，涂层容易破裂、脱
