铸造焊接工艺解析

合集下载

铸铁的焊接工艺

铸铁的焊接工艺铸铁是一种常见的工程材料，具有良好的可铸造性和机械性能，但其焊接难度较高。

铸铁的焊接工艺需要特别的注意和技术，以下是铸铁焊接工艺的一般流程和注意事项：1. 准备工作：在焊接铸铁前，需要对铸铁进行充分清洁和预处理。

清除铸铁表面的杂质、油脂和锈蚀物，并用合适的工具将焊接部位打磨光滑。

2. 选择合适的焊接方法：铸铁的焊接方法多种多样，常见的有手工电弧焊、氩弧焊和等离子焊等。

根据具体情况选择适合的焊接方法，以保证焊接质量和效果。

3. 制定焊接工艺参数：根据铸铁的材质和焊接要求，制定合适的焊接工艺参数，如焊接电流、电压、焊接速度等。

这些参数的选择应根据实际情况，并可在焊接过程中进行调整和优化。

4. 预热和后续退火处理：由于铸铁容易发生焊接变形和裂纹，为了减少热应力，一般需要对焊接部位进行预热。

预热温度一般在300-500摄氏度之间，可提高铸铁的可塑性和焊接质量。

焊接完成后，还需要进行后续的退火处理，降低残余应力和恢复材料的力学性能。

5. 选择合适的焊接材料：铸铁的焊接材料主要有铸铁焊条、铜合金焊条和铜铝焊条等。

根据具体应用场景和焊接要求，选择合适的焊接材料，以保证焊缝的强度和耐腐蚀性。

6. 控制焊接速度和电流：在焊接过程中，要控制焊接速度和电流，避免焊接速度过快或电流过大，造成铸铁的过热和过烧。

焊接速度应适中，电流应调整到适当的范围，保证焊接质量。

需要注意的是，由于铸铁本身的组织结构和化学成分的差异，不同种类的铸铁可能需要不同的焊接工艺和参数。

因此，在焊接铸铁前，最好进行焊接实验或咨询专业人员，以确定最佳的焊接工艺。

总的来说，铸铁的焊接工艺需要严格控制焊接温度、速度和材料选择等多个因素，并进行适当的预热和后续处理，才能保证焊接质量。

掌握正确的焊接方法和技术，能够有效地解决铸铁焊接中的问题，提高焊接质量和效率。

铸铁是一种广泛应用于工程领域的重要材料，具有优异的力学性能和耐磨性。

然而，铸铁的焊接工艺相对复杂，常常面临着一些问题，如裂纹、变形和气孔等。

不锈钢铸件焊接工艺

不锈钢铸件焊接工艺一、焊前准备1.清理：在焊接前，应彻底清理不锈钢铸件表面的氧化皮、油污、灰尘等杂质，以确保焊接质量。

2.预热：根据不锈钢铸件的材质和厚度，进行适当的预热处理，以降低焊接过程中的应力，防止裂纹的产生。

3.装配：确认铸件的位置和装配间隙，确保符合焊接要求。

二、焊接工艺参数选择1.焊接方法：根据具体的不锈钢铸件结构和材质，选择合适的焊接方法，如熔化极氩弧焊、激光焊等。

2.焊接电流和电压：根据所选的焊接方法和焊材，调整合适的焊接电流和电压，以确保焊接质量和效率。

3.焊接速度：适当地控制焊接速度，使焊接熔池保持稳定，防止气孔、夹渣等缺陷的产生。

三、焊接操作要点1.引弧：采用合适的引弧方式，如接触引弧或高频引弧，以避免引弧处出现裂纹或气孔。

2.焊接顺序：按照合理的焊接顺序进行焊接，避免铸件产生变形或裂纹。

3.填丝：选用合适的不锈钢焊丝，并进行适当的填丝操作，以保证焊缝的饱满和均匀。

4.收弧：收弧时应将弧坑填满，以避免弧坑处出现裂纹或气孔。

四、焊后处理1.冷却：焊接完成后，应进行适当的冷却处理，以降低铸件的应力。

2.打磨：对焊缝进行打磨，去除焊缝表面的氧化皮和杂质，使焊缝表面光滑整洁。

3.酸洗：根据需要，对不锈钢铸件进行酸洗处理，以去除表面污渍和氧化层。

4.检验：对焊接完成的铸件进行质量检验，检查是否存在裂纹、气孔等缺陷。

五、质量控制1.人员培训：对焊接操作人员进行定期的技术培训和考核，提高操作人员的技能水平。

2.材料控制：对不锈钢铸件所使用的材料进行严格的质量控制，确保材料的性能和质量符合要求。

3.工艺流程控制：制定严格的焊接工艺流程，并对每个环节进行监控和管理，确保工艺流程的执行质量。

铸锻成形与焊接工艺

（5）面罩是为防止焊接时产生的飞溅、弧光的及其他辐射对焊工面部与颈部的一种遮蔽的工具，有手持式和头盔式两种。
面罩上装有遮蔽焊接有害光线的护目玻璃。为使护目玻璃不被焊接时的飞溅损坏，可在外面加上两片无色透明的防护白玻璃。有时为增加视觉效果可在护目玻璃后加一片焊接放大镜
2．压力铸造压力铸造——将熔融金属在高压下高速充型，并在压力下凝固而获
得铸件的方法
3．熔模铸造熔模铸造——又称为失蜡铸造。它是用易熔材料（如蜡料）制成模
样，在模样上包覆若干层耐火涂料，制成型壳，熔出模样后经高温焙烧，即可浇注的铸造方法
4.离心铸造离心铸造——是将金属液浇入绕水平、倾斜或二式旋转的铸型，在离
焊条的直径指焊芯的直径，常用的直径有 1.6mm、2.0mm、2.5mm、3.2mm、4.0mm 、5.0mm、6.0mm等7种，长度范围为 200~550mm。
（3）焊钳焊钳是用以夹持焊条（或碳棒）并传导电流进行焊接的工具。常用的焊钳有300A、500A两种规格
（4）焊接电缆焊接电缆的作用是传导焊接电流用的。焊接电缆的型号有 YHH型电焊橡胶套电缆和YHHR型电焊橡胶特软电缆
3．铸造的应用应用广泛
二、砂型铸造 1．造型
造型——指用型砂及模样等工艺装备制造砂型的方法和过程。（1）造型工具
（2）造型方法
造型方法通常分为手工造型和机器造型两大类
2．造芯造芯——指制造型芯的过程。型芯可以采用手工造芯，也可以采用机器造芯。单件或小批生产大、中型回转体型芯时，可采用刮板造芯。手工造芯时主要采用型芯盒造芯
浇包分为人力式和起重吊式两种
7．落砂、清理和检验
落砂是用手工或机械使铸件和型砂（芯砂）、砂箱分开的操作过程。

铸钢焊接工艺

1 汽轮机用铸钢铸造是零件毛坯最常用的方法之一，具有一定形状和使用性能的铸件广泛用于机械制造，是现代大型工业的基础。

铸钢在强度和韧性比铸铁或其他铸件都优越，焊接性也良好，因此铸钢作为重要部件广泛用在汽轮机制造中。

不但铸钢作为部件占汽轮机结构占一定比重，而且，铸钢件的焊接和补焊又占有焊接工作的很大的工作量。

汽轮机汽缸、蒸汽室、主汽阀、调解阀容器部件都由铸钢制造。

诸如汽缸等盛汽容器部件内承受的压力和温度高，同时，工作状态承受着内、外压差，蒸汽流出的反作用力和各种连接管道热状态时对部件的作用力等，所以这些部件均要求具有足够的强度和刚度。

这就使扥部件壁厚、形状复杂、体积大，属于大型铸钢件。

铸钢的化学成分与轧材、锻件几乎完全相同，具有一定的力学性能，随着合金成分的增加具有相当的高温性能。

对高温下工作的铸件还必须具有一定持久强度和蠕变强度、良好的抗热疲劳性能和抗氧化性。

随着机组的工作参数不同，汽轮机铸钢件分别采用碳素铸钢、铬－钼铸钢、铬－钼－钒铸钢铬12％铸钢。

铬－钼钢的工艺性能、抗裂纹扩展性能和塑、韧性较鉻－钼－钒钢好，但鉻－钼－钒钢热强性较高。

随着超临界和超超临界汽轮机工作温度的进一步提高，发展并采用了改良型和新型鉻12％铸钢。

随着汽轮机的发展，作为重要部件的铸钢技术伴随着提高和进步。

近几年，改良型9%Cr钢的使用逐渐增多，而相应的焊接和铸钢件的补焊工作量明显增加。

铸钢与锻钢比较，在截面尺寸不很大，形状和热处理条件相似的情况下，铸钢和锻钢的力学性能大致相似。

铸钢的强度和塑性介于纵向和横向性能的变化范围之内，铸钢还有各向同性的优点。

但是随着铸钢件壁厚的增加，冶金缺陷如气孔、疏松、铸态组织等对力学性能的影响要比锻件更为突出，因此厚壁铸钢件尽管强度和锻件相似，但塑性和韧性要比锻件低。

对于大型铸钢件多采用正火、回火作为最终热处理的力学性能等级比同钢号的锻件低。

因此在设计选材和焊接必须给予考虑。

汽轮机铸缸件按使用材料性质可以分为碳素钢铸件、低合金钢铸件和高合金钢铸件。

铸件的焊接

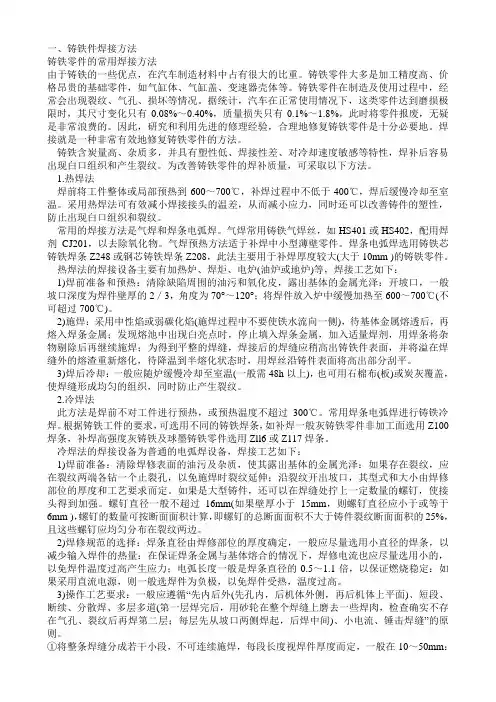

一、铸铁件焊接方法铸铁零件的常用焊接方法由于铸铁的一些优点，在汽车制造材料中占有很大的比重。

铸铁零件大多是加工精度高、价格昂贵的基础零件，如气缸体、气缸盖、变速器壳体等。

铸铁零件在制造及使用过程中，经常会出现裂纹、气孔、损坏等情况。

据统计，汽车在正常使用情况下，这类零件达到磨损极限时，其尺寸变化只有0.08%～0.40%，质量损失只有0.1%～1.8%，此时将零件报废，无疑是非常浪费的。

因此，研究和利用先进的修理经验，合理地修复铸铁零件是十分必要地。

焊接就是一种非常有效地修复铸铁零件的方法。

铸铁含炭量高、杂质多，并具有塑性低、焊接性差、对冷却速度敏感等特性，焊补后容易出现白口组织和产生裂纹。

为改善铸铁零件的焊补质量，可采取以下方法。

1.热焊法焊前将工件整体或局部预热到600～700℃，补焊过程中不低于400℃，焊后缓慢冷却至室温。

采用热焊法可有效减小焊接接头的温差，从而减小应力，同时还可以改善铸件的塑性，防止出现白口组织和裂纹。

常用的焊接方法是气焊和焊条电弧焊。

气焊常用铸铁气焊丝，如HS401或HS402，配用焊剂CJ201，以去除氧化物。

气焊预热方法适于补焊中小型薄壁零件。

焊条电弧焊选用铸铁芯铸铁焊条Z248或钢芯铸铁焊条Z208，此法主要用于补焊厚度较大(大于10mm )的铸铁零件。

热焊法的焊接设备主要有加热炉、焊炬、电炉(油炉或地炉)等，焊接工艺如下：1)焊前准备和预热：清除缺陷周围的油污和氧化皮，露出基体的金属光泽：开坡口，一般坡口深度为焊件壁厚的2／3，角度为70°～120°；将焊件放入炉中缓慢加热至600～700℃(不可超过700℃)。

2)施焊：采用中性焰或弱碳化焰(施焊过程中不要使铁水流向一侧)，待基体金属熔透后，再熔入焊条金属；发现熔池中出现白亮点时，停止填入焊条金属，加入适量焊剂，用焊条将杂物剔除后再继续施焊；为得到平整的焊缝，焊接后的焊缝应稍高出铸铁件表面，并将溢在焊缝外的熔渣重新熔化，待降温到半熔化状态时，用焊丝沿铸件表面将高出部分刮平。

铸件的焊接工艺

铸件的焊接工艺
铸件的焊接工艺一般分为以下几种：
1. 电弧焊接：包括手工电弧焊、埋弧焊和气保焊等。

适用于较大尺寸的铸件，能够提供较高的焊缝质量和强度。

2. 气焊：使用氧-乙炔或氧-煤气混合物燃烧的火焰加热铸件表面，并在预热、熔化和冷却过程中进行组织调整。

3. 感应焊接：通过高频感应电流在铸件焊缝附近产生热量，将铸件表面熔化并与填料金属融合。

4. 激光焊接：利用激光束在铸件焊缝附近产生高密度能量，将铸件表面熔化并进行焊接。

5. 焊锡焊接：使用焊锡和焊锡膏对铸件进行焊接，适用于小尺寸和精密铸件的连接。

不同铸件的材质和要求会影响选择焊接工艺的决策。

在进行铸件焊接前，还需要进行预处理、清除污染物和控制焊接过程参数等操作，以确保焊接质量和强度。

焊接和铸造技术的比较分析

焊接和铸造技术的比较分析焊接和铸造这两种技术，在制造业中都有着重要的地位。

两种技术各有所长，但在某些情况下也存在一定的竞争。

本文将从工艺流程、成本、质量和适用范围等方面进行比较分析。

一、工艺流程比较1、焊接技术的工艺流程焊接是将两个或以上的金属材料经过热加工或者焊接剂的作用，使之熔合在一起形成一个整体结构的工艺。

常见的焊接方法包括手工焊接，自动焊接，气体保护焊接和电弧焊接等。

一般来说，焊接的工艺流程相对简单，主要包括准备工作、表面处理、定位、固定、熔合和清理等几个环节。

2、铸造技术的工艺流程铸造是指将金属、非金属等材料，经过加热熔化之后，以铸型为模具，在内部注入特定的流动状态下的熔融态金属，经过冷却、凝固、断裂分离等工艺过程，使得材料充填铸型内部并形成所需形状和性能的工艺。

铸造的工艺流程相对复杂，一般包括：设计、模具制造、熔炼、充型、清理等环节。

二、成本比较1、焊接技术的成本焊接整体的成本相对较低。

不论是手工焊接还是机器焊接，都比较容易实现自动化和集成化。

此外，焊接技术所需的辅助设备，如电极和电源等，价值相对容易掌握。

因此，焊接技术的成本通常比较低。

2、铸造技术的成本铸造的成本相对较高。

首先，铸造制品的仿真过程比较复杂，需要进行多道工序，成本较高。

同时，铸造所需的模具制造成本也比较高。

由于铸造制品常常需要进行各种复杂的加工操作，所以铸造的成本通常比焊接的成本更高。

三、质量比较1、焊接技术的质量焊接的质量通常不容易受到外部环境的影响。

即使工作条件恶劣，无论是极端温度，还是气氛，也很少会对焊接产生影响。

此外，焊接也比较容易实现组装和拆卸，便于维修和更换。

2、铸造技术的质量铸造技术的主要特点是产量高且质量稳定。

尤其是精铸件，其质量可以比较好地控制。

另外，铸造产生的动态负荷也较小，具有良好的密封性。

铸造还常常用于制造大型件，其结构完整性和稳定性也比较好。

四、适用范围比较1、焊接技术的适用范围焊接可以适用于各种厚度，大小，形状和材质的金属构件的焊接工作。

金属材料成型工艺

金属材料成型工艺：基本要求与注意事项一、引言金属材料是工业制造中的重要组成部分，其成型工艺对于产品的质量、性能和外观都具有至关重要的影响。

本文将详细介绍金属材料的几种主要成型工艺，包括铸造、锻造、焊接、粉末冶金等，并阐述在金属制作成型和制作过程中需要注意的问题及工艺。

二、金属材料成型工艺1.铸造工艺：铸造是将熔融的金属倒入模具中，待其冷却凝固后形成所需形状的工艺。

铸造工艺适用于制造复杂形状的零件，但易产生气孔、缩孔等缺陷。

2.锻造工艺：锻造是将金属坯料放在砧铁上，通过冲击或压力使其变形，达到所需形状和尺寸的工艺。

锻造工艺适用于制造高强度、耐腐蚀的零件，但易产生变形和裂纹。

3.焊接工艺：焊接是通过高温或压力将两块金属连接在一起的工艺。

焊接工艺适用于制造大型或复杂的零件，但易产生热影响区和应力裂纹。

4.粉末冶金工艺：粉末冶金是将金属粉末在高温下烧结成型的工艺。

粉末冶金工艺适用于制造复杂形状、高精度和小批量零件，但成本较高。

三、金属制作成型和制作需要注意的问题及工艺1.材料选择：根据产品要求选择合适的金属材料，考虑其物理性能、化学成分、力学性能等因素。

2.模具设计：根据产品要求设计合理的模具结构，确保模具的强度、刚度和精度。

3.成型过程控制：严格控制成型过程中的温度、压力、时间等因素，确保产品达到预期的形状和尺寸。

4.质量检测：对成型后的产品进行质量检测，包括外观检查、尺寸检测、无损检测等，确保产品质量符合要求。

5.环境保护：在金属制作成型和制作过程中要注意环境保护，减少废气、废水、废渣的产生，降低能源消耗和碳排放。

6.生产效率：在保证产品质量的前提下，要尽可能提高生产效率，降低生产成本，提高市场竞争力。

四、结论金属材料成型工艺是工业制造中的重要环节，对于产品的质量、性能和外观具有决定性的影响。

在实际生产中，要根据产品要求选择合适的成型工艺，注意材料选择、模具设计、成型过程控制、质量检测、环境保护和生产效率等方面的问题，以确保产品的质量和生产的顺利进行。

铸锻焊工艺剖析

锻造工艺实例：涡轮叶片锻造
01
工艺特点
利用冲击或压力改变金属形态，具有提高材料力学性能、减少应力集中
等优点。
02 03
实例详解
涡轮叶片是航空发动机的关键部件，要求高温强度和耐腐蚀性。锻造工艺通过将金属加热到一定温度后进行锻打，再经过冷却、热处理等环节，最终得到符合要求的涡轮叶片。
适用范围
广泛应用于航空、航天、能源等领域。
工艺。
零件形状
根据零件的形状和结构特点，选择合适的工艺。例如，形状复杂的零件适合采用铸造工艺，而形状简单的零件适合采用焊接工艺
。
生产批量
根据生产批量的大小，选择合适的工艺。例如，小批量生产适合采用铸造工艺或焊接工艺，而大
批量生产适合采用锻造工艺。
铸锻焊工艺发展趋势
数字化智能化
随着科技的发展，铸锻焊工艺逐渐向数字化智能化方向发展，例如采用计算机模拟技术进行工艺优化、智能化机器人进行自动化生产等。
感谢您的观看
THANKS
03
焊接工艺基础
焊接工艺概述
焊接定义
焊接是一种通过加热或加压两种方式，使两个分离的金属表面达到原子间的结合，从而形
成永久连接的工艺。
焊接分类
根据加热源、焊接对象、焊接速度、焊缝形状等因素，焊接有不同的分类方法。
焊接应用
在机械制造、建筑、化工、航空航天等领域，焊接工艺都有广泛的应用。
熔化焊与压力焊
根据模具材料的不同，模具可分为砂型模具、金属型模具、石膏模具等。
02
锻造工艺基础
锻造工艺概述
锻造是一种金属加工工艺，通过施加外力使金属坯料变形，以获得所需形状和性能的零件或毛坯。
锻造工艺适用于各种金属材料，如钢、铝、铜等，以满足不同的机械性能和加工需求。

第二章铸造锻压和焊接工艺基础1

永乐大钟被称为国之重器，至今有50O多年历史，是现存最大的青铜钟。它高6.75米，重46.5吨，最大直径3.3米，钟壁厚度不等，最厚处185毫米，最薄处94毫米。钟体内外遍铸经文，共22.7万字。铜钟合金成分为：铜80.54％、锡16.40％、铝1.12％，为泥范铸造。
视频：永乐大钟（中国博物馆之镇馆之宝）青铜钟铸造工艺
在大量生产铸件时都是采用机器造型机械化造型车间是以各种造型机为核心,配以翻箱
机、合箱机、压铁机、落砂机等辅助设备和砂处理设备及运输系统组成的机械化和自动化程度较高的生产流水线
生产率高、质量稳定、劳动强度低、对工人技术水平要求不高，适应大量生产
设备费用高、金属模板生产周期长，只能两箱造型
铸件一般作为毛坯经切削加工成为零件。
但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求，直接作为零件使用。
2.工艺特点
铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。
与其它加工方法相比，铸造工艺具有以下特点：
3）铸件的形状和大小可以与零件很接近，既节约金属材料，又省切削加工工时
4）铸件一般使用的原材料来源广、铸件成本低
5）铸造工艺灵活，生产率高，既可以手工生产，也可以机械化生产
6）生产过程复杂、工序多，废品率高，铸件力学性能差
铸造是人类掌握比较早的一种金属热加工工艺，中国约在公元前1700～前1000年之间已进入青铜铸件的全盛期，工艺上已达到相当高的水平。
因此，三箱造型仅用于形状复杂、不能用两箱造型的铸件生产。
活块造型
铸件上妨碍起模的部分（如凸台、筋条等）做成活块，用销子或燕尾结构使活块与模样主体形成可拆连接。起模时先取出模样主体，活块模仍留在铸型中，起模后再从侧面取出活块的造型方法称为活块模造型。

铸造合金的可焊性与焊接工艺

铸造合金的可焊性与焊接工艺铸造合金是一种常用的金属材料，具有广泛的应用领域。

然而，在实际应用中，铸造合金的可焊性以及相关的焊接工艺是需要考虑的重要因素。

本文将详细介绍铸造合金的可焊性特点、影响因素以及适用的焊接工艺。

一、铸造合金的可焊性特点铸造合金的可焊性指的是铸造合金与其他材料进行焊接时的可行性和焊接接头的质量。

铸造合金在焊接方面具有以下特点：1. 高熔点和热传导性：铸造合金通常具有相对较高的熔点和较低的热传导性，这会对焊接工艺产生影响。

2. 气孔倾向性：由于铸造合金中可能存在气孔和夹杂物，焊接时容易产生气孔，影响焊接接头的质量。

3. 热裂纹倾向性：一些铸造合金在焊接时易于产生热裂纹，这与合金的成分及其冷却速度有关。

4. 化学反应倾向性：某些铸造合金在焊接过程中会发生化学反应，导致焊接接头的强度和腐蚀性能下降。

二、影响铸造合金可焊性的因素铸造合金的可焊性受多种因素的影响，主要包括以下几个方面：1. 合金成分：不同的合金成分会对焊接接头的质量产生影响，特别是含有高氧化物或硫化物的合金会增加焊接的困难度。

2. 熔点和冷却速率：较高的熔点和较快的冷却速率会增加焊接的难度，并可能导致裂纹的产生。

3. 合金组织和缺陷：合金组织和缺陷对焊接接头的质量有重要影响，如晶粒的大小、夹杂物的含量等。

4. 温度梯度：焊接过程中的温度梯度会引起合金内部的应力，从而导致热裂纹的产生。

三、适用的焊接工艺针对铸造合金的可焊性特点和影响因素，可以采用以下焊接工艺：1. 氩弧焊：氩弧焊是一种常用的焊接方法，适用于大部分铸造合金。

氩气可以提供保护气体，避免氧化和其他不良反应的发生。

2. 熔覆焊：熔覆焊是一种适用于铸造合金的表面修复方法，可以在接头处形成均匀且密实的涂层。

3. 激光焊接：激光焊接是一种高能量密度的焊接方法，可以减少熔化区域和热影响区域的大小，适用于高熔点的铸造合金。

4. 电阻焊接：电阻焊接适用于具有较高导电性的铸造合金，通过电阻热产生焊接接头。

铸铁焊接工艺

铸铁焊接工艺要点（一）一 . 前言：灰口铸铁是铸铁中的一种，灰口铸铁的碳以片状石墨的形式分布于铸铁基体中，断面呈暗灰色，故称灰口铸铁。

由于片状的石墨割裂了铸铁的基体组织，因此，灰口铸铁的抗拉强度低，缺乏塑性。

灰口铸铁具有良好铸造性和切割性能，同时由于灰口铸铁中石墨以片状存在，它具有良好的耐磨性，抗震性和切削加工性并具有较高的抗压强度，故在工业上运用极为广泛。

灰口铸铁目前常以铸件的形式运用于生产，由于铸造工艺的特点，铸件往往存在着各种不同程度的缺陷，在生产现场中也有许多因各种原因而损坏的铸件。

铸铁的焊接实际上就是对存有缺陷或者损坏的铸件进行补焊。

所以铸件补焊具有很大的经济意义。

1.灰口铸铁的焊接性能较差，在焊接时容易出现下列问题1.1焊后产生白口组织在补焊灰口铸铁时，经常会在熔合区生成一层白口组织。

产生白口组织的原因是：由于母材近缝区在焊接时受到高温加热，当受热温度860℃以上时，原来灰口铸铁中得游离状态的石墨开始部分也熔于铁中，温度越高，熔于铁中的石墨也越多。

当冷却时，一般认为在30-100℃/s的急速冷却条件下，熔于铁中的碳来不及以石墨形式析出，而呈渗碳体出现，即所谓白口。

另外。

在焊接熔池中的石墨化元素碳，硅等不足也是产生白口的主要原因。

一般在窄小的高温度熔合区内，焊后很容易产生白口组织。

白口组织硬而脆，使得焊缝在焊后难以机械加工，甚至会导致开裂。

防止白口产生主要措施是适当调整填充金属的化学成分和冷却速度。

改善焊缝技术的化学成分，增加石墨化元素的含量，可以在一定条件下防止焊缝金属产生白口。

例如气焊用铸铁焊丝的碳，硅含量要比母材高（C3.0％－3.8％，Si3.6%-4.8%）特别是冷焊灰口铸铁时，焊丝中的含硅量可高达4.5％焊后缓冷和延长熔合区处于红热状态的时间，使石墨充分析出，这是避免熔合区产生白口的主要工艺途径。

采取的具体措施是焊前预热和焊后保温。

由于气焊时冷却速度较慢。

因此。

对于防止白口极为有力灰口铸铁的补焊工艺和操作技术（2）1.2 焊接街头出现裂纹裂纹是焊接灰口铸铁的要问题，灰口铸铁焊接接头上的裂纹可能出现在焊缝金属中，也可能在基本金属即母材上。

金属的铸造性能及其常用焊接方法

金属的铸造性能及其常用焊接方法金属的铸造性能及其常用焊接方法金属铸造是一种重要的工艺技术，主要用于生产各种金属工件。

金属材料具有良好的铸造性能，可以通过铸造加工成各种形状和大小的零件。

同时，金属材料也可以进行各种类型的焊接，包括电弧焊、激光焊和气体保护焊等。

一、金属的铸造性能金属材料的铸造性能与材料的化学成分、组织、晶粒度等因素有关。

铸造性能主要包括流动性、凝固收缩、气孔和缺陷等。

1.流动性金属材料的铸造性能与其液态流动能力有关，具有良好的流动性的金属材料可以制造出更复杂的零件。

金属的流动性主要与其熔化温度、表面张力和液态黏度等因素有关。

2.凝固收缩在金属材料凝固过程中，由于体积变化而产生的收缩称为凝固收缩。

凝固收缩会导致铸件产生变形和缺陷。

3.气孔和缺陷金属材料的凝固过程中，可能会出现气孔和缺陷等问题。

气孔和缺陷会影响铸件的力学性能和耐腐蚀性能。

二、金属的常用焊接方法1.电弧焊电弧焊是一种利用电弧产生的高温熔化金属材料并铸造在工件上的方法。

电弧焊具有焊接速度快、焊接强度高等优点，广泛应用于各种类型的焊接工作中。

2.激光焊激光焊是利用高功率激光束将焊接区域加热至熔化状态，并在材料表面形成融池，然后将两个焊接材料连接起来的方法。

激光焊具有焊缝窄、焊接深度大、热影响区域小等优点。

3.气体保护焊气体保护焊是指在焊接过程中，通过向焊接区域提供保护气体，以防止焊接区域氧化和污染等影响工件质量的方法。

气体保护焊主要包括惰性气体保护焊和活性气体保护焊两种。

三、金属的应用领域金属材料具有良好的机械性能和耐腐蚀性能，在广泛的应用领域中发挥着重要作用。

以下是金属材料的主要应用领域：1.汽车产业汽车产业是金属材料的主要应用领域之一，金属材料被广泛用作汽车发动机、车身和底盘等部件。

2.机械制造机械制造是金属材料的主要应用领域之一，金属材料被广泛用于制造工业设备、机床和模具等。

3.建筑工程建筑工程是金属材料的主要应用领域之一，金属材料被广泛用于建造大型工业和商业建筑、桥梁和隧道等。

铸铁焊接工艺

铸铁焊接工艺铸铁件的焊接工艺一般分为热焊、半热焊、冷焊三种工艺，不同的焊接工艺选用的焊接材料各不相同。

铸铁热焊工艺是将铸铁件整体或局部预热至600～700℃，并在焊接过程中保持温度，焊后趁红热状态覆盖石棉粉或其他保温材料，缓慢冷却，有利于石墨析出。

热焊方法的优点是降低焊缝与母材的温差，从而降低焊接接头应力水平，有利于防止裂纹产生，避免产生白口及淬硬组织。

铸铁半热焊工艺是将铸铁件整体或局部预热到300～400℃，并在焊接过程中保持温度。

半热焊方法改善了施工条件，降低了焊接成本，但焊缝抗裂性能下降。

铸铁冷焊工艺一般焊前不进行预热，当环境温度较低或焊接拘束较大时，焊前可以预热100～150℃，铸铁件冷焊时往往要采用特殊的焊接材料和必要的工艺措施。

铸铁焊条焊补球墨铸铁件铸铁焊条，Z117低氢型，直流，高钒钢，用于铸铁缺陷的焊补，如汽车缸体、机架齿轮箱等，也可焊补高强度铸件及球墨铸铁件，焊件不进行预热，焊后可以进行切削加工，但加工性能不如Z508、Z308和Z408。

Z208是低碳钢芯、强石墨化型药皮的铸铁电焊条，焊缝在缓冷时可变成灰口铸铁，抗裂性能较差。

可交直流两用，价格低廉。

用途: 用于焊补灰口铸铁的缺陷。

Z238是低碳钢芯、强石墨化型药皮的球墨铸铁焊条，由于加入一定量的球墨化剂，使熔敷金属中的石墨在受冷过程中呈球状析出，可交直流两用。

用途: 用于焊补球墨铸铁件。

Z308是纯镍焊芯、强还原性石墨型药皮的铸铁焊条，施焊时，焊件可不预热，具有良好的抗裂性能和加工性能。

镍价格昂贵，应该在其它焊条不能满足时才可选用。

交直流两用。

用途: 用于铸铁薄件及加工面的补焊，如发动机座、机床导轨、齿轮座等重要灰口铸铁件。

Z408是镍铁合金焊芯，强还原性石墨药皮的铸铁焊条，具有强度高、塑性好、线膨胀系数低等特点。

抗裂性对灰口铸铁与Z308差不多，但对球墨铸铁则比Z 308强，对含磷量高（0.2%P）的铸铁，也具有良好的效果，切削加工性能比Z3 08和Z508稍差。

灰铸铁的焊接工艺

灰铸铁的焊接工艺灰铸铁是一种常用的铸造材料，由于其具有较高的强度和耐磨性，被广泛用于汽车零部件、机械设备零件等领域。

然而，灰铸铁的焊接工艺却较为复杂，需要选用适合的焊接材料和合适的焊接工艺。

一、焊接材料的选择灰铸铁的焊接通常采用镍铁型、镍铜型或镍钢型焊条。

其中，镍铁型焊条适用于连接灰铸铁与低碳钢、铸铁之间；镍铜型焊条适用于连接灰铸铁与铜或黄铜之间；镍钢型焊条适用于连接灰铸铁与高强度钢之间。

此外，还需要选用相应的焊剂和助焊剂，以提高焊接质量。

二、焊接工艺的选择灰铸铁的焊接工艺有手工电弧焊、氧乙炔焊、氩弧焊和镍铁焊等几种。

在选择焊接工艺时，需要考虑焊接缝的位置、尺寸和要求，以及材料的特性等因素。

1. 手工电弧焊手工电弧焊是常用的焊接方法之一。

在进行手工电弧焊时，需要注意以下几点：- 进行焊接前，应先对焊缝进行切割、修整，以保证焊缝的准确度和质量。

- 在进行焊接时，应采用小电流、短弧和频繁的间歇焊接，以防止灰铸铁过热而产生裂缝。

- 焊接后，应进行热处理，以减少焊接产生的应力，避免产生变形和裂纹。

- 在进行手工电弧焊时，还可以使用预加热和后热处理的方法，以提高焊接接头的质量。

2. 氧乙炔焊氧乙炔焊也是常用的焊接方法之一。

在进行氧乙炔焊时，需要注意以下几点：- 进行焊接前，应对焊缝进行切割、修整，并采用粗砂轮切磨方法，以清除表面的氧化物和污染物。

- 在进行焊接时，应采用中性火焰，并控制熔融池的大小和形状，以保证焊接质量。

- 在进行氧乙炔焊时，还可以采用预加热和后热处理的方法，以减少焊接产生的应力。

3. 氩弧焊氩弧焊是一种较为先进的焊接方法，适用于对焊接质量要求较高的场合。

在进行氩弧焊时，需要注意以下几点：- 进行焊接前，应对焊缝进行切割、修整，并进行除油、除锈等预处理工作。

- 在进行焊接时，应使用直流焊机和直流电极，以提高焊接质量。

- 在进行氩弧焊时，还可以采用预加热和后热处理的方法，以减少焊接产生的应力。

机械制造中的焊接与铸造工艺分析

机械制中的焊接与铸造工艺分析机械制造中的焊接与铸造工艺分析机械制造行业是现代工业中最为重要的产业之一，而焊接和铸造作为其中两种常见的工艺方式，扮演着十分关键的角色。

本文将对机械制造中的焊接和铸造工艺进行详细分析，并探讨它们在制造过程中的应用和优劣势。

一、焊接工艺分析焊接是将不同材料通过加热或压力等方式连接在一起的工艺。

在机械制造中，焊接被广泛应用于制造大型机械结构、桥梁、船舶以及汽车等产品。

下面我们将从焊接的类型、优点和缺点以及应用范围三个方面对焊接工艺进行分析。

1. 焊接类型无论是手工焊接还是自动焊接，焊接工艺都有许多不同的类型。

常见的焊接类型包括电弧焊接、气体保护焊接和激光焊接等。

每种类型都有其适用的材料和特定的工艺参数。

2. 焊接的优点和缺点焊接的优点之一是连接牢固，能够在接缝处保持原有材料的强度。

此外，焊接可以实现多种材料的连接，提高产品的多样性和灵活性。

然而，焊接也存在一些缺点，例如焊接过程中可能导致变形和残余应力，需要采取相应的措施来解决这些问题。

3. 焊接的应用范围焊接被广泛应用于机械制造中的各个领域。

例如，大型机械结构往往需要采用焊接方式进行连接，以确保其牢固性和稳定性。

另外，焊接还常用于制造汽车和飞机等交通工具，以及家用电器等日常用品的生产过程中。

二、铸造工艺分析铸造是通过将熔融金属或合金倒入预先制作好的模具中，待其凝固后获取所需形状的工艺。

在机械制造中，铸造常用于生产金属零件和复杂结构的制造。

下面我们将从铸造的类型、优点和缺点以及应用范围三个方面对铸造工艺进行分析。

1. 铸造类型铸造工艺根据模具和材料的不同，可以分为砂型铸造、金属型铸造和压力铸造等多种类型。

每种类型都适用于不同的材料和产品形状要求。

2. 铸造的优点和缺点铸造的一大优点是可以制造复杂形状和大型零件。

此外，铸造还能够节约材料和成本，并且具有较好的表面质量。

然而，铸造也存在一些缺点。

比如，凝固过程中可能产生缺陷，需要通过后续的加工和修补来解决。

铸造加工中的焊接和连接

铸造加工中的焊接和连接随着现代工业的发展，铸造加工已成为工业生产中的重要环节之一。

铸造加工是指使用某种金属或合金材料，经过特定的工艺流程，将其变形成为所需要的形状、尺寸和性能的制品。

而焊接和连接则是铸造加工中不可或缺的一部分，它们为铸造加工的成功提供了重要的技术支持。

一、焊接在铸造加工中，焊接是一种将两个或多个金属件通过加热或压力使其相互融合的过程。

焊接可以通过电弧、气体、激光、电阻等方式完成。

在铸造加工中，常见的焊接方式有电弧焊、气体保护焊、电阻焊等。

1. 电弧焊电弧焊是通过直流或交流电引发的电弧产生的高热把金属熔化，并通过填充材料或不同金属之间的融合来实现连接的过程。

电弧焊是铸造加工中常见的一种焊接方式，它具有焊接速度快、设备简单等特点。

但是，电弧焊中产生的高热会导致金属流失，需要通过风扇或风机等设备进行冷却。

2. 气体保护焊气体保护焊是通过在焊接区域内填充保护气体来提供保护的焊接方式。

保护气体可以防止氧气、水蒸气等进入焊接区域，从而保证焊接质量。

气体保护焊常用的气体有惰性气体（如氩气、氦气）和活性气体（如二氧化碳）。

气体保护焊的优点是焊缝质量好，抗腐蚀能力强，适用于各种材料的焊接。

3. 电阻焊电阻焊是将两个放置在电极之间的金属件加热到熔点，然后使其彼此连接的过程。

电阻焊通常采用瞬时压力的方式，通过电流加热金属表面，使它们融合在一起。

电阻焊的优点是焊接速度快，设备简单，适用于大批量、高速生产的情况。

二、连接焊接是将两个或多个金属件通过加热或压力使其相互融合，而连接则是将它们固定在一起，通过嵌入或固定方式完成。

在铸造加工中，常见的连接方式有螺栓连接、销连接、焊接连接等。

1. 螺栓连接螺栓连接是通过将螺栓拧入预先钻好的螺纹孔中将两个或多个金属件连接在一起的方式。

螺栓连接的优点是连接可靠，易于拆装维修，适用于承载重量较大的场合。

但是，螺栓连接需要开孔、制备螺纹和固定螺栓，需要专业的设备和技能。

2. 销连接销连接是通过将销钉插入预先钻好的孔内，通过膨胀或锁紧来将两个或多个金属件连接在一起的方式。
