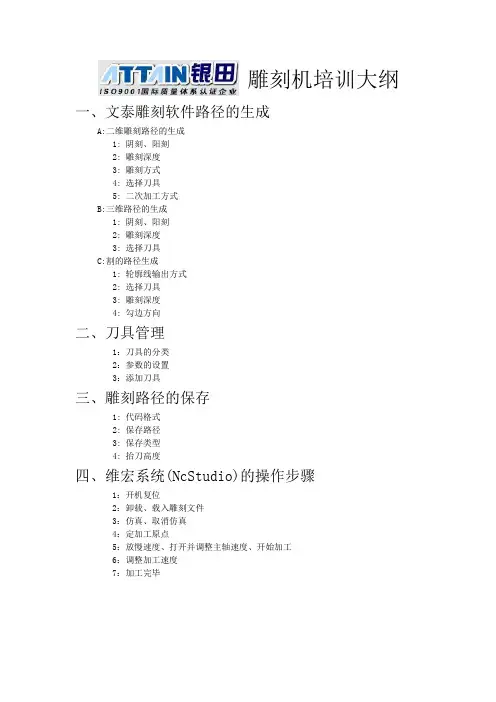

雕刻机培训大纲一、文泰雕刻软件路径的生成A:二维雕刻路径的生成1: 阴刻、阳刻2: 雕刻深度3: 雕刻方式4: 选择刀具5: 二次加工方式B:三维路径的生成1: 阴刻、阳刻2: 雕刻深度3: 选择刀具C:割的路径生成1: 轮廓线输出方式2: 选择刀具3: 雕刻深度4: 勾边方向二、刀具管理1：刀具的分类2：参数的设置3：添加刀具三、雕刻路径的保存1: 代码格式2: 保存路径3: 保存类型4: 抬刀高度四、维宏系统(NcStudio)的操作步骤1：开机复位2：卸载、载入雕刻文件3：仿真、取消仿真4：定加工原点5：放慢速度、打开并调整主轴速度、开始加工6：调整加工速度7：加工完毕一、文泰雕刻软件路径的生成A:二维雕刻路径的生成选择所要生成路径的部分单击41：阴刻、阳刻阴刻的效果---在图形的内部雕刻上图为实际阳刻效果下图为阴刻做出的阳刻效果阳刻的效果---在图形的外部进行加工阳刻的方法：对所要加工的物体加一个封闭的外框，然后将两者组合在一起2D中仍然选择阴刻。
做出来就是阳刻的效果。
2：雕刻深度刻胸牌全部为0.1MM，3：雕刻方式水平铣底勾边4：刀具库平底尖刀5:二次加工方式此项与雕刻方式互相结合使用，但要注意：此相的刀具库选择的时候，刀具必须与雕刻方式中的刀具是同一把刀！B:三维路径的生成1:阴刻 全部为阴刻 2:雕刻深度 材料厚度的1/23:选择刀具 中心尖刀C:割的路径生成1:轮廓线输出方式图中带箭头的线条为刀具中心线移动的路径, 2:选择刀具 直刀3:雕刻深度割字的情况下可以设雕刻深度为零，机器对刀（Z 轴）以台面为基准点，进行切割 （此方法不易损伤台面） 4:勾边方向当选内轮廓和外轮廓的时候可以选择勾边方向。
其中切割芙蓉板、PVC 板时选择顺时针方向，亚克力板选择逆时针方向。
二、刀具管理1：刀具的分类中心尖刀平底尖刀直刀（铸刀）用途：中心尖刀：3D平底尖刀：2D（加工双色板，雕刻牌类）直刀：切割2：参数的设置尖刀：有W1，H1，A三个参数其中W1为带纫部分直径 A为半角角度平底尖刀：有W1，W2，H1，A四个参数其中 W2为刀尖宽度 W1，A同上直刀：有W1，H1两个参数其中H1为刀刃高度 W1同上3：添加刀具参数填写好以后单击增加刀具即可添加一个新的刀具（参数有不明确的可以直接用标尺量取）选择相应的刀具以后单击确定即可三、雕刻路径的保存1: 代码格式代码格式选择标准G代码2: 保存路径单击查找选择好保存路径，起个文件名称3: 保存类型将保存类型设置为G-Code Files(*.nc)4: 抬刀高度根据情况而定，其中抬刀高度越高，加工速度也就越慢保存完毕后即可进入雕刻机的操作环节了，设计部分请参看文泰帮助文件即可。
培训体系雕刻机操作培训手册
（培训系统）雕琢机操作培训手册雕琢机操作培训手册1.文泰雕琢软件的安装及设置手柄驱动程序的安装3.怎样启着手柄“下载应用程序ZHBUSBConnect”4.文泰雕琢软件的电子文档及常用快捷键5.雕琢刀具的辨别、用途及其成立6.背雕水晶牌的制作7.壹个完好的雕琢操作过程8.常用雕琢资料的加工方法9.拼板的雕琢方法对于切割时怎样保护工作台面的解决方法手柄刷新及升级操作说明怎样查找上一次加工原点雕琢机的平时保护（对于更深入的DSP手柄及其关系的软件操作请参照随机的说明书）文泰雕琢软件的安装及设置、文泰雕琢软件的安装第一将随机软件光碟插入电脑光驱，进入光盘后，找到“文泰雕琢2004 版”文件夹，双击翻开该文件夹。
双击带电脑图标的“Setup ”安装文件，软件默认安装语言为“简体中文”，单击“确立”启动安装程序；单击“下壹步”，单击“是（Y）”弹出“选择目标地点”窗口，若直接单击“下壹步”软件默认安装于C盘根下，依据实质状况，我们建议最好更不要装于C盘下,请先单击旁边的“阅读”，将安装路径改为“D：/Artcut6 ”，马上雕琢D软盘件的安装于“artcut6”文件中(自然,你可依据把件装入E⋯⋯ )，“确立”返回，再“下壹步”出“置型”窗口，“最大安装”，“下壹步”；再次“下壹步”，开始件安装程，当度条示100％后，件安装达成。
、文泰雕琢件的置了能使雕琢工作利行，启“文泰雕琢件”后仍必行壹些必需的置。
㈠雕琢刀具的、刀具的成立。
参照后边关内容。
㈡“割”出“割字”窗口，确立它被正确置以下：刀具三路径㈢“G”（于“雕”的右）出“将雕琢果保成文本文件”窗口（我此后于文泰中算好的雕琢路径文件将通此出到DSP控制件）①“配置文件列表”中：准G 代②抬刀距离：依据雕琢资料、切割方式而定，后边有述。
③“置”，再“配置原点和坐”，内容置以下：原点地点：1水平方向：XZ向下：DSP手柄程序的安装于安装手柄程序从前，先将随机光碟中的“盛情宇DSP操作系”文件拷入D 中，再用随机配的USB把和DSP手柄接起来。
激光雕版机说明书(客户培训)
激光雕刻机使用说明本公司不承担由于使用本手册或本产品不当，所造成直接的、间接的、附带的或相应产生的损失或责任。
本手册的信息资料仅供参考。
由于改进设计和功能等原因，本公司保留到本资料的最终解释权。
内容如有更改，恕不另行通知。
注意：运动中的机器有危险！使用者有责任在机器中设计有效的出错处理和安全保护机制。
本类激光切割机为GB4类激光产品，使用时请注意激光辐射，避免眼或皮肤受到直射或散射辐射的照射概述本说明适用于巧匠激光雕刻机QJ6040,QJ6090，以及QJ1280,QJ1410等机型。
工作环境通风良好，环境卫生，尘埃少；储存空间温度：0-50°；工作空间温度：5-40°；工作空间相对湿度：30％-90％无结露。
供电及接地供电要求激光雕刻机使用AC220V/50HZ交流电，如果当地电压不稳，请自行加装稳压器，以保证激光雕刻机的正常使用。
插拔电源时请先将激光雕刻机的电源开关关闭；接地要求激光雕刻机外壳接地必须安全可靠，良好的接地可以消除机器上产生的静电；并且降低干扰；机器的电源要与电脑电源使用同一个插排。
为了防止电器设备因漏电、过压、绝缘等原因造成的触电或火灾事故，请您将电控可靠接地。
接地电阻要小于100欧姆，导线长度在20米以内，导线横截面积大于1.0平方毫米注意事项非工作时注意事项请不要由非专业人员对电气系统进行维修和调试，这将会降低设备的安全性能，扩大故障，甚至造成人员的伤害和财产损失。
请不要在控制箱周围堆放杂物，并在使用过程中，定期清除控制箱表面和过滤网的灰尘，以保持系统的良好通风，利于散热。
未经授权，请勿擅自改动产品，由此而引起的后果本公司不负任何责任！警告确有必要需打开机箱盖板时，必须在切断电源5分钟后并在专业人员指导下，才允许接触电控箱内的部件！禁止机器在工作时，禁止接触任何运动部件或打开控制设备，否则可能造成人员伤害或导致机器不能正常工作！禁止电器设备在潮湿、粉尘、腐蚀性气体、易燃易爆气体场所工作，否则可能造成触电或火灾！激光雕刻机使用时注意事项：加工文件编排完毕后即可选择加工，并使用软件高速加工速度、加工强度及加工精度。
数控广告雕刻机基础培训手册

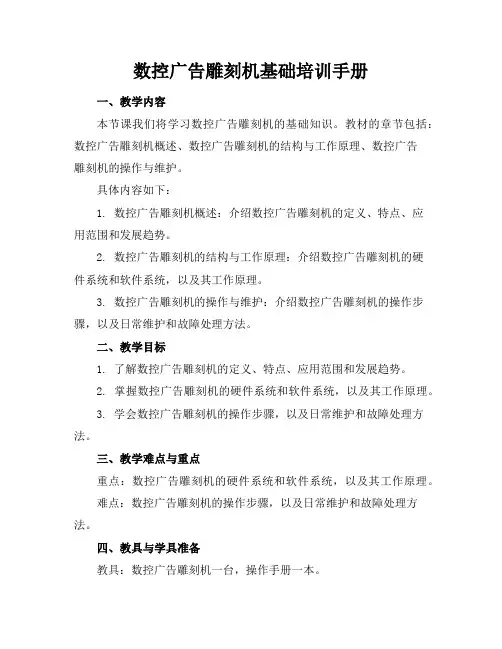

数控广告雕刻机基础培训手册一、教学内容本节课我们将学习数控广告雕刻机的基础知识。
