装配式建筑施工中的施工图纸解读指南一、引言装配式建筑是现代化建筑技术的重要成果,它以工厂生产和现场组装的方式,大大提高了建筑施工的效率和质量。

在装配式建筑施工过程中,施工图纸起着关键作用,它是沟通设计和实际建造之间的桥梁。

本文将介绍装配式建筑施工中的施工图纸解读指南,以帮助相关人员正确理解和应用这些图纸。

二、施工图纸的基本构成1. 平面布置图平面布置图是装配式建筑最常见的一种图纸,在施工过程中起到定位构件、界定功能区域等作用。

通过仔细观察平面布置图,可以了解到各个构件的位置、数量以及相互之间的联系。

2. 剖面图剖面图能够展示材料和构件在空间中的具体位置关系,并标注出尺寸参数。

在解读剖面图时,需要注意不同颜色或线型代表的不同物质及其厚度。

3. 组立顺序图组立顺序图描述了装配式建筑中构件的组装顺序和方法。

通过仔细阅读组立顺序图,施工人员可以了解到构件的安装顺序,以及如何进行临时支撑和连接。

三、施工图纸的重要信息解读1. 尺寸与标注在施工图纸上,尺寸是非常重要的信息之一,它决定了构件的准确尺寸和相互间的位置关系。

在解读施工图纸时,重点关注各个构件的尺寸标注,并与其他相关尺寸进行比对,确保装配过程中的精度和一致性。

2. 施工方法与技术要求施工图纸中通常会包含有关施工过程中使用的方法、材料和技术要求等信息。

这些细节对于正确理解并执行装配过程至关重要。

仔细阅读相关内容,并请专业人员解答任何不清楚或有疑问的部分。

3. 特殊要求与注意事项装配式建筑项目可能存在特殊要求和注意事项,在施工图纸中将会给出相应说明。

例如,某些构件可能需要防火处理或特殊保护措施。

对这些特殊要求与注意事项的理解和遵守,是确保施工质量的关键。

四、施工图纸解读的一般步骤1. 全面认识设计意图在解读施工图纸之前,需要对整体建筑设计意图有一个全面的了解。

只有了解背景和意图,才能更好地理解并执行相关的施工细节。

2. 深入研究平面与剖面布置仔细研究平面布置与剖面布置图,并分析其中所包含的构件信息、尺寸标注以及连接方式等。

装配式建筑施工装配工序中常见的施工图纸解读与设计配合要点

装配式建筑施工装配工序中常见的施工图纸解读与设计配合要点

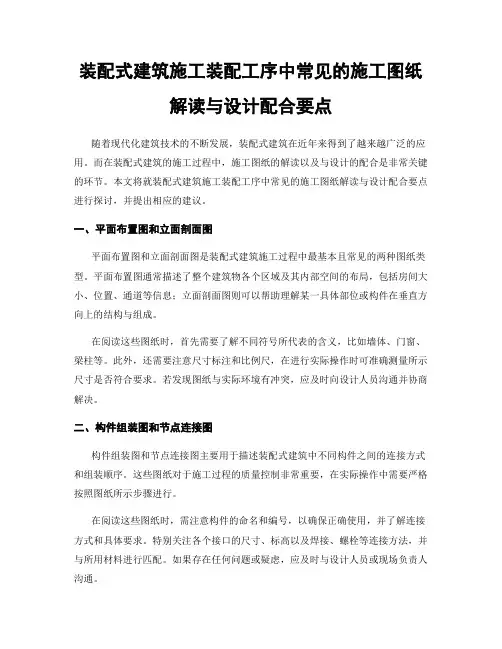

装配式建筑施工装配工序中常见的施工图纸解读与设计配合要点随着现代化建筑技术的不断发展,装配式建筑在近年来得到了越来越广泛的应用。

而在装配式建筑的施工过程中,施工图纸的解读以及与设计的配合是非常关键的环节。

本文将就装配式建筑施工装配工序中常见的施工图纸解读与设计配合要点进行探讨,并提出相应的建议。

一、平面布置图和立面剖面图平面布置图和立面剖面图是装配式建筑施工过程中最基本且常见的两种图纸类型。

平面布置图通常描述了整个建筑物各个区域及其内部空间的布局,包括房间大小、位置、通道等信息;立面剖面图则可以帮助理解某一具体部位或构件在垂直方向上的结构与组成。

在阅读这些图纸时,首先需要了解不同符号所代表的含义,比如墙体、门窗、梁柱等。

此外,还需要注意尺寸标注和比例尺,在进行实际操作时可准确测量所示尺寸是否符合要求。

若发现图纸与实际环境有冲突,应及时向设计人员沟通并协商解决。

二、构件组装图和节点连接图构件组装图和节点连接图主要用于描述装配式建筑中不同构件之间的连接方式和组装顺序。

这些图纸对于施工过程的质量控制非常重要,在实际操作中需要严格按照图纸所示步骤进行。

在阅读这些图纸时,需注意构件的命名和编号,以确保正确使用,并了解连接方式和具体要求。

特别关注各个接口的尺寸、标高以及焊接、螺栓等连接方法,并与所用材料进行匹配。

如果存在任何问题或疑虑,应及时与设计人员或现场负责人沟通。

三、施工工艺流程图施工工艺流程图通常是一种时间序列性的图表,它将整个装配式建筑施工过程划分为多个关键环节,并指导施工过程中各项任务的顺序和方法。

阅读并理解施工工艺流程图可以帮助提前预判可能出现的问题,提高效率并确保质量。

在阅读这些流程图时,需要注意每个阶段所要求的工序和顺序。

同时,确保在每一步骤中都遵循相关规范和安全措施。

如有必要,可以制定详细的施工计划,并根据实际施工情况对流程图进行适当调整。

四、材料清单和配送图材料清单和配送图主要用于指导装配式建筑中所需材料的购买、搬运和存放等过程。

装配式建筑施工设计图纸解读

装配式建筑施工设计图纸解读

装配式建筑施工设计图纸解读随着人们对环境保护意识的提高与建筑行业技术的发展,装配式建筑作为一种绿色、高效、可持续发展的建筑模式,逐渐受到广大市场的关注和认可。

在装配式建筑施工过程中,设计图纸起到了至关重要的作用。

本文将对装配式建筑施工设计图纸进行解读,深入探讨其中涉及的内容。

一、基础设计图纸在装配式建筑施工过程中,基础是整个建筑的重要部分。

基础设计图纸通常包括地形测量、地质勘察、地基处理等内容。

其中,地形测量包括制作或收集已有的土地勘察成果、测绘精度要求和过程管控要求;地质勘察则是通过钻探等手段对土壤及岩石性质进行调查分析,并根据这些数据确定合理的基础类型;而地基处理则是根据勘察结果制定土方开挖方案、基槽开挖方式以及填充材料选择等。

二、结构设计图纸结构设计图纸是装配式建筑施工过程中另一个重要的设计环节,它涉及到整个建筑物的安全与稳定。

结构设计图纸一般包括构件尺寸、连接方式、荷载计算等内容。

在装配式建筑中,构件尺寸通常由专业结构工程师根据荷载计算和力学原理确定,以保证整个结构具备足够的强度和刚度;而连接方式则需要考虑构件之间的力传递效果、拆卸可行性等因素,以确保连接点的稳固可靠。

三、安装顺序图及说明为了保证装配式建筑施工过程的顺利进行,安装顺序图及说明成为了必不可少的一部分。

安装顺序图通过描绘各个组件或部材之间的拆卸与安装关系,并配合文字说明展示如何按照正确的步骤进行施工。

例如,在墙体安装时,先进行地面开槽、预埋金具、立柱设置等工作;而屋面板安装则需要注意排水坡度设置等技术要点。

通过详细的安装顺序图及说明,可以有效地指导施工人员进行操作。

四、电气与管道设计图纸电气与管道是装配式建筑中不可分割的一部分,对于设计图纸的要求也十分重要。

电气设计图纸需要包含明确的供电方案、回路图以及插座等设备的位置和数量;而管道设计图纸则涵盖了给水、排水和空调系统等内容,需要标明各个管道的规格、材质以及布置方式。

这些设计图纸将为后续施工提供准确的参考。

装配式建筑施工中的施工图纸解读

装配式建筑施工中的施工图纸解读

装配式建筑施工中的施工图纸解读一、概述施工图纸是建筑项目中的重要文档,它包含了设计师对建筑所需构件的尺寸、数量、材料等详细信息。

在装配式建筑施工中,正确解读施工图纸对于保证施工质量和顺利完成项目至关重要。

本文将从几个方面介绍装配式建筑施工图纸的解读原则和方法。

二、平面布置图解读1. 平面布置图示意平面布置图是装配式建筑施工中最常用的一种图纸,它以俯视视角展示不同楼层的相对位置关系。

通常,平面布置图会标明各个房间或空间的用途,并指示出主要构件如墙体、楼板等的位置和尺寸。

2. 解读方法解读平面布置图应首先注意比例尺,确保按照正确比例来理解实际尺寸。

其次,仔细查看房间或空间用途标识,并理解它们在整个建筑中的位置和连接关系。

同时,注意标注的尺寸和构件符号,确保能够正确理解各部位所需材料和尺寸。

三、立面图解读1. 立面图示意立面图将建筑的外立面细节展示出来,包括墙面材料、窗户位置、装饰物等。

它通常使用正视角展示建筑的垂直视图,可从中了解建筑的外观特征和构件相关细节。

2. 解读方法解读立面图时,首先要理解各种标注符号所代表的含义。

例如,不同线型或颜色可能表示不同材料或构造方式。

其次,仔细查看窗户和门的位置、尺寸以及形状等细节。

还应注意纵向和横向尺寸标记,以确保施工中的精确度。

四、剖面图解读1. 剖面图示意剖面图是一种显示建筑纵向切割细节的施工图。

它能够展示出墙体结构、楼层厚度、屋顶形状等重要信息,并辅助施工人员进行实际操作。

2. 解读方法解读剖面图需要理解不同材料和构件的符号表示,并且注意拉线标注点对应到实际工作时的位置。

同时,特别关注各层之间的接口细节,如楼板的悬挑部分、墙体的连接方式等。

通过仔细阅读和理解剖面图,施工人员能够更好地掌握建筑的纵向结构。

五、细部图纸解读1. 细部图示意细部图主要用于展示建筑各个构件之间的具体连接方式和关系。

它通常包括墙角、窗户周边、立柱细节等。

通过解读细部图,可以确保施工中的细节处理得当。

装配式建筑专业《精装修深化设计图纸- 》

装配式建筑专业《精装修深化设计图纸- 》

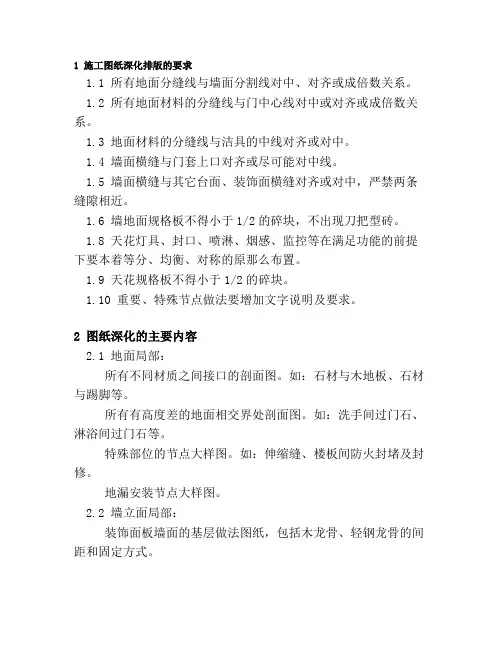

1 施工图纸深化排版的要求1.1 所有地面分缝线与墙面分割线对中、对齐或成倍数关系。

1.2 所有地面材料的分缝线与门中心线对中或对齐或成倍数关系。

1.3 地面材料的分缝线与洁具的中线对齐或对中。

1.4 墙面横缝与门套上口对齐或尽可能对中线。

1.5 墙面横缝与其它台面、装饰面横缝对齐或对中,严禁两条缝隙相近。

1.6 墙地面规格板不得小于1/2的碎块,不出现刀把型砖。

1.8 天花灯具、封口、喷淋、烟感、监控等在满足功能的前提下要本着等分、均衡、对称的原那么布置。

1.9 天花规格板不得小于1/2的碎块。

1.10 重要、特殊节点做法要增加文字说明及要求。

2 图纸深化的主要内容2.1 地面局部:所有不同材质之间接口的剖面图。

如:石材与木地板、石材与踢脚等。

所有有高度差的地面相交界处剖面图。

如:洗手间过门石、淋浴间过门石等。

特殊部位的节点大样图。

如:伸缩缝、楼板间防火封堵及封修。

地漏安装节点大样图。

2.2 墙立面局部:装饰面板墙面的基层做法图纸,包括木龙骨、轻钢龙骨的间距和固定方式。

成品装饰面板与基层板的连接方式,如金属挂件、木质挂件等,成品饰面板要求6面油漆。

墙面检修口的节点、大样图纸,包括木质装饰墙面、石材墙面的开启方式、连接方式、固定方式。

衣柜、橱柜、所有固定家具的详细分解图纸及安装图纸。

对个区域墙面石材绘制排幅员、钢架龙骨图、节点、大样图。

楼梯栏杆及玻璃栏板等的维护结构、固定方式、转角及首尾的大样图、节点图。

玻璃隔断上下固定方式的剖面、节点图。

所有门套、门扇的立面图、剖面图、节点大样图。

2.3 天花局部:窗帘盒节点、大样图,包括吊筋间距、吊筋与窗帘盒背板的链接方式、窗帘盒立板与立板的连接方式灯槽的节点和大样图,包括侧立板的加固和吊装方式、灯槽与石膏板天花的连接方式。

各种造型天花基层做法的大样、节点图。

天花检修口的节点、大样图,隐蔽式检修口的天花加固方案〔天花图上准确标注位置〕。

所有风口〔送、回、排〕与天花平面、立面的连接方式及节点、大样图。

装配式建筑施工中的施工图纸与图样理解方法

装配式建筑施工中的施工图纸与图样理解方法

装配式建筑施工中的施工图纸与图样理解方法一、引言随着经济的发展和人们对于更高质量住宅的需求增加,装配式建筑作为一种先进、高效、环保的建筑方式被广泛应用。

在装配式建筑施工过程中,准确理解和使用施工图纸与图样是至关重要的。

本文将介绍装配式建筑施工中常见的施工图纸与图样,并探讨如何准确理解和运用它们。

二、常见的装配式建筑施工图纸与图样1. 总平面布置图总平面布置图是整个装配式建筑项目的基础,它描述了各个模块之间的布局、位置和连接方式。

该图可以帮助项目团队合理安排每个模块的位置,并提前发现潜在冲突或问题。

2. 基础平面图基础平面图是指各个模块安放在地基上时所需要的支撑结构和基础设施示意。

基础平面图显示了地基承重分布情况,以及如何将各个模块牢固地连接到地基上。

3. 结构立面和剖面图结构立面和剖面图是展示装配式建筑各个部分的纵向和横向切面。

它们显示了模块内部的结构、墙体和楼板的布置方式,以及门窗等细节。

通过理解这些图纸,工人可以更加准确地进行施工,并确保各个模块之间的连贯性和稳定性。

4. 给排水系统图给排水系统图是描述装配式建筑中水、气等管道布置和连接方式的图纸。

该图包括冷热水管道、下水管道以及通风系统等细节。

合理理解给排水系统图对于正确安装和维护装配式建筑的各项功能非常重要。

5. 电气布线图电气布线图是指告知施工人员如何安装电缆、插座、灯具等设备的图纸。

该图显示了不同房间之间的电缆路径以及开关和插座位置。

准确理解电气布线图可以确保装配式建筑中电力供应的可靠性和安全性。

三、施工图纸与图样理解方法1. 详细阅读并标注明细在阅读施工图纸与图样时,首先应该仔细观察并标注图纸上的明细信息,包括尺寸、材料和连接方式等。

可以使用不同颜色的标记笔或荧光笔,在图纸上做出标记以便于理解和施工时参考。

2. 与其他图纸进行对比在装配式建筑施工过程中,常常需要参考多个不同的图纸来获得一个完整的视角。

因此,将各个图纸进行对比和交叉检查是非常重要的。

装配式建筑的设计图纸解读方法

装配式建筑的设计图纸解读方法

装配式建筑的设计图纸解读方法随着建筑业的发展,装配式建筑成为了一种新兴的建造方式。

相比传统施工技术,装配式建筑具有更高的工艺精度和质量控制能力,能够快速、高效地完成建筑工程。

然而,在进行装配式建筑时,设计图纸是至关重要的指南。

本文将介绍装配式建筑设计图纸的解读方法,并探讨其注意事项与技巧。

一、构造细节解读在阅读装配式建筑设计图纸时,首先要仔细研究构造细节部分。

这些细节揭示了如何将构件和连接点组合成一个完整的系统。

例如,在墙体连接处需要注意是否存在特殊钢结构技术或钢板节点连接等特殊构造;在结构柱的连接处,要留意是否采用了金属或钢结构制作强度更高的联接点等。

二、尺寸标注与符号解析在查看概念简化图后,还需对每个组件进行详细校核与核实。

设计图纸上尺寸标注非常重要,可以通过标注判断每个组件的具体规格尺寸。

此外,符号解析也很重要,设计图纸中用到的符号与标记代表着不同的构件和使用材料。

例如,在墙体连接处的符号通常表示所采用的连接方式或具体组件类型。

三、材料及工艺指导装配式建筑设计图纸还包含有关原材料及工艺指导的信息。

在解读设计图纸时,需要查看相关说明以了解所需使用的主体结构材料。

此外,对于特殊施工技术和固定方法也需要仔细研究,并确认其是否符合建筑规范和标准。

四、同列节点匹配在装配式建筑中,经常会出现相邻垂直节点相互对齐的情况。

这种情况下,在解读设计图纸时需要注意进行同列节点匹配。

通过确保垂直节点之间对齐,可以提高装配效果和结构强度。

五、交叉检查与协调当多个专业参与装配式建筑项目时,交叉检查与协调变得尤为重要。

设计图纸应确保各个专业之间没有冲突或者错位的问题。

因此,在处理装配式建筑设计图纸时,需要仔细核实每个专业所负责的部分,并进行交叉检查。

六、质量控制与安全考虑装配式建筑的成功离不开质量控制和安全考虑。

设计图纸应涵盖相关的质量要求和安全方面的细节。

在解读设计图纸时,需要明确每个构件及连接点的承重能力、抗震性能以及防火等级等。

装配式建筑深化的设计 装配式建筑规范图集解读

装配式建筑深化的设计 装配式建筑规范图集解读
而实现的钢筋连接方式。
【该工艺适用于剪力墙、框架往,框架梁纵筋的雜,賤配整体结构的关键技 衣】 钢筋连接用灌浆套筒一
通过水泥基灌浆料的传力作用将钢筋对接连接所用的金属套筒,通常采用涛造工艺或_加 工艺制造,筒称灌浆套筒,包括全灌浆套筒和半灌浆套筒两种形式;前者两端钢筋均采用 灌 浆方式连接;后者一端钢筋采用灌浆方式连接,另一端钢钢筋采用非灌浆方式连接 (通常采 用麒连接)。
—鵬解读
预制叠合板之间的连接节点 叠合层中,臟架方向的钢筋在下,垂直桁架方向的钢筋在上,
错误做法
叠合层钢筋顺桁架方向的 应 在下侧,垂直桁架方向 的在 上侧,
规范解读
预制叠合板之间的连接节点
叠合层中,S傭銷關赃下,観桁舫_钢筋在上。
IxTjffiS
n

J
向的
钢筋在 侧
n
正确做法
规范解读
双向番合板编号与配筋
规范解读
钢筋套筒灌浆连接及浆锚连接接头的预留钢筋应采用专用模具进行定位,并应符合下列 规定 * * 1定位鵬中心位置鵬微偏差时,宜采用钢套管方式进行细微调整: 2定位雛中心位置钝严重偏差影响预制构件安装时,应按设计单位确认的技术方案处理; 3应采用可靠的固定措施控制连_的外露长度,以满足猶求. 预留铜筋定位精度对预制构件的安装有重要影响.
预制底板钢筋层次 图集注:②号钢筋(底板 沿跨度方向配筋)位于①号钢筋(底板沿宽度方 向配筋)上层,桁架 下弦钢筋与②号钢筋同层。 单向叠合板编号与配筋
规范解读
•有时设计并不选用标准板, 纸进行进场检查,
进行设计,给出预制底板的配筋。 ,直接按图
表示钢筋桁架的布 置方向
TDB-6
i=1 傘
O S L
2 附 加 钢 筋 直 径 不 宜 小 于 6mm、 间 距 不 宜 大 于

装配式建筑施工的设计图纸解读技巧

装配式建筑施工的设计图纸解读技巧

装配式建筑施工的设计图纸解读技巧设计图纸是装配式建筑施工中不可或缺的一部分,起着指导施工、沟通协调、保证质量等重要作用。

然而,设计图纸对于非专业人士来说可能会显得晦涩难懂。

因此,在装配式建筑施工过程中,正确解读设计图纸是十分必要的技巧。

本文将介绍一些装配式建筑施工设计图纸解读的技巧,以便帮助读者更好地理解和应用设计图纸。

一、平面布局图解读技巧在装配式建筑施工设计中,平面布局图是最基本也是最常见的一种图纸。

它以俯视的方式展示了整个建筑物内部各个区域之间的布置关系。

在阅读平面布局图时,可以采取以下步骤:1.仔细观察比例尺和标注:平面布局图上通常会标注有比例尺和数字/字母标识符号等信息。

比例尺可以帮助读者直观地了解各个区域之间的相对位置和大小关系;而标识符号则对不同功能区域进行了分类和唯一标识。

2.注意空间流线:在平面布局图中,通常会在不同的功能区域之间绘制出流线,用以表示人员、物资等在建筑内部的流动路径。

读者通过观察这些流线可以了解到适合的行走路径、交通流量以及可能存在的瓶颈位置。

3.注意功能区域之间的连接方式:平面布局图中还会显示不同功能区域之间的连接方式,如门、窗户、楼梯等。

通过了解这些连接方式,读者可以更好地理解各个区域之间的相对位置,并且判断出可能存在的问题或改进点。

二、立面图解读技巧立面图是装配式建筑施工设计中另一种常见的图纸形式。

它展示了建筑物各个侧面(正面、背面、侧面)外貌、构造和风格等方面的信息。

以下是阅读立面图时应注意的几个要点:1.仔细观察标高和尺寸:立面图上通常会标注有标高和尺寸信息,用于标识建筑物各个部位之间的垂直距离和水平距离。

读者应该注意这些标注,并将其与设计图纸中其他部分进行比较,以便更好地理解建筑物的整体尺寸和均衡性。

2.注意立面构造:立面图能够清晰地展示建筑物的外墙、窗户、楼梯、敞口等构造。

通过观察这些细节,读者可以了解到建筑物的材料选择、结构设计以及可能存在的隐患或改进点。

装配式建筑深化设计 结构体系和结构设计要点解析

装配式建筑深化设计 结构体系和结构设计要点解析
现浇混凝土难以实现的,而预制构件由于在工厂生产, 经过蒸汽养护,易于实现高品质。
装配式建筑-结构设计要点解析
欧洲的国情
结构的主要技术要求
△仅部分地区是地震区
△主要应用于:
5层及5层以下的低层、多层公共 建筑,如:停车场、超市、仓 储用房等。
△强大的运输能力,可达150~350 公里,用火车和海运时,最大 的经济距离可达2000公里。
湿连接
弱连接 强连接-强连接弱构件-等同现浇
干连接
刚性连接-强连接弱构件 半刚性连接 铰接
装配式建筑-结构体系 湿连接-弱连接举例:
装配式建筑-结构体系 干连接举例:
装配式建筑-结构体系 干连接举例:
装配式建筑-结构设计要点解析
1、欧美日主要结构体系分析(它山之石可以攻玉) 2、结构体系及规范 3、装配式结构设计基本原则 4、装配式结构设计
△ 造价高于现浇结构
装配式建筑-结构设计要点解析
2019/12/26
节点区现浇
节点区预制
日本典型的 连接的梁柱节点
装配式建筑-结构设计要点解析
重点使用领域和特点: △对混凝土质量有较高的要求时,
需要使用高强、高性能混凝土如C80~C150的混凝土 △需要使用无污染的混凝土时 △建筑设计使用年限100年以上时
1 短暂设计状况 2 结构的概念设计 3 结构的计算设计 4 预制构件的连接设计
装配式建筑-结构设计要点解析
一、欧美日主要的结构体系
欧美主要的结构体系 日本主要的结构体系
△ 框架结构:节点铰接 节点刚架核心筒结构(主要用于高层)
△ 盒子结构
△ 框架结构:节点刚接 △ 剪力墙结构 △ 框架剪力墙
装配式建筑-结构设计要点解析

装配式建筑深化设计及施工图识图图文

装配式建筑深化设计及施工图识图图文

怎么设计
怎样做好
如何应用
设计的产品类型有哪些?
琉璃瓦
透光混凝土
设计什么
怎么设计
怎样做好
如何应用

















设计什么
怎么设计
怎样做好
如何应用























设计什么
怎么设计
怎样做好
如何应用
G

R C
饰 预 制

















设计什么
演讲人:吴晓杰 2016.04
内容
设计什么?
怎么设计?
怎样做好?
如何应用?
1 设计什么?
设计什么
怎么设计
怎样做好
如何应用
装配式建筑有哪些?
公营房屋
私营房屋
公共建筑
土木工程
设计什么
怎么设计
怎样做好
如何应用
装配式结构全寿命周期
投资建设方
设计方
生产商
政府审批 拆除重建
运营维护
施工方
运输管理
设计什么
构造柱
设计什么
怎么设计
怎样做好
如何应用
设计什么
怎么设计

装配式建筑施工施工图纸解析

装配式建筑施工施工图纸解析

装配式建筑施工施工图纸解析装配式建筑是一种通过预制构件在工厂内完成组装,然后运输到现场进行快速安装的建筑方式。

而施工图纸则是指在进行施工过程中,为确保按照设计要求进行操作而绘制的具体图纸。

本文将对装配式建筑施工图纸进行解析,以帮助读者更好地理解和应用。

一、基本概述• 装配式建筑施工图纸主要包括布置图、结构图、钢结构节点连接图、详图等。

• 布置图是整个项目的总体规划,标注了各个部位和构件的位置。

• 结构图展示了整个建筑物的结构形式和各个部位之间的关系。

• 钢结构节点连接图则描述了每个部位的连接方式和细节。

• 详图则是对具体部位或构件进行详细说明和标注。

二、布置图解析布置图是对整个项目的总体规划,它便于施工人员正确理解建筑物的布局以及各个部位之间的关联。

在这张图上,我们可以看到不同模块或房间之间的相对位置和连接方式。

通过这些信息,施工人员可以方便地安排材料和设备的运输路径,确保施工过程的顺利进行。

三、结构图解析结构图是装配式建筑中至关重要的一部分。

它通过准确绘制整个建筑物的结构形式和各部位之间的关系,为施工人员提供了很多有用信息。

在结构图中,我们可以清晰地看到梁、柱、墙等主要构件的位置和形状,以及它们之间的连接方式。

这有助于施工人员正确理解和操作每个部位,并确保所有构件按照设计要求进行安装。

四、钢结构节点连接图解析钢结构在装配式建筑中被广泛应用,因为它具有优异的强度和耐久性。

钢结构节点连接图描述了每个部位的连接方式和细节,包括焊接、螺栓连接等。

这些细节非常关键,因为错误或不合理的节点连接可能导致整体结构出现问题。

通过仔细分析钢结构节点连接图,施工人员可以了解每个连接点的强度要求,并根据特定场景选择适当的材料和方法。

五、详图解析详图对具体部位或构件进行了更加详细的说明和标注。

它提供了关于材料规格、尺寸、安装方法等方面的具体信息,使施工人员能够准确理解和操作每个构件。

在这些详图中,我们通常可以看到剖面图、展开图等各种形式,旨在提供尽可能全面的信息。

装配式建筑施工中的工程图纸设计与解读

装配式建筑施工中的工程图纸设计与解读

装配式建筑施工中的工程图纸设计与解读随着社会发展和技术进步,装配式建筑在现代化建设中逐渐受到重视。

然而,装配式建筑施工过程中,工程图纸设计和解读是至关重要的环节之一。

本文将从设计原则、标准符号以及常见问题等方面,对装配式建筑施工中的工程图纸设计与解读进行探讨。

一、设计原则在装配式建筑施工中的工程图纸设计中,需要遵循以下几个原则:1.清晰明了:图纸上的信息应该表达清晰,并能够准确传达给施工人员。

这包括正确地绘制图形、标注尺寸和坐标等。

2.精确度:图纸应该具备高度精确性,以确保所绘制的构件尺寸与实际相符合。

因此,在绘制过程中需要采用严格的测量方法和仪器,并定期检验校正。

3.标准规范:在绘制装配式建筑施工图纸时,需要参考相关的标准规范。

这不仅有助于提高施工效率和质量,还可以避免因不符合规范而导致的安全隐患。

二、标准符号装配式建筑施工图纸中的标准符号是实现设计要求与施工需求衔接的桥梁,合理使用和解读标准符号对于保证施工质量和效率至关重要。

下面是一些常见的标准符号:1.尺寸标注:包括直线尺寸、角度尺寸和圆形曲线等。

直线尺寸使用箭头表示两端,角度尺寸用特殊箭头或弧线表示。

2.图形符号:如筋板、孔洞、零部件等。

不同形状的构件可以用简单的图形进行表示,例如平面视图使用实线表示,轴测图使用虚线表示。

3.缩写词汇:为了提高绘制效率和节省空间,一些常用词汇可以通过缩写方式进行表示。

比如墙体可以使用"WT"代替。

三、常见问题及解决方法在装配式建筑施工中,可能会出现一些常见问题,以下将列举几个并提供相应的解决方法:1.图纸错误:有时候由于设计师的疏忽或误解等原因,会导致图纸上出现错误或矛盾之处。

解决方法是及时与相关人员沟通,以便进行更正和调整。

2.标注不明确:图纸中的标注有时可能不够明确或具体,给施工人员带来困惑。

在设计过程中,需要考虑到施工人员的理解能力,并尽量简洁明了地表达。

3.安全隐患:装配式建筑施工涉及大量模块化构件的组合,如果设计和图纸不合理,则容易造成安全隐患。

装配式建筑施工的施工图纸解读方法

装配式建筑施工的施工图纸解读方法

装配式建筑施工的施工图纸解读方法随着现代建筑技术的不断发展,装配式建筑作为一种新兴的建筑方式得到了广泛应用。

在装配式建筑的施工过程中,施工图纸是一个非常重要的文件,它包含了设计师对建筑的具体要求和指示。

本文将详细介绍装配式建筑施工图纸的解读方法,以帮助读者更好地理解和应用这些图纸。

一、了解基本构造首先,在解读装配式建筑施工图纸之前,我们需要了解基本构造。

通过仔细研究和分析,我们可以了解整个装配式建筑的大致结构。

从整体到局部、自上而下逐步分析,并理清每个部件之间的关系。

例如,在平面布置图中,我们可以看到房屋主体结构及其组成部分的布局;在立面图中,我们则可以看到外墙、窗户、楼层等各个部位之间的关系。

通过全面掌握这些基本构造信息,有助于后续对具体细节进行精确解读。

二、审视尺寸标注在装配式建筑施工图纸中,尺寸标注是非常重要的信息之一。

它们能够告诉我们各个构件的具体尺寸,以及构件之间的相对位置关系。

因此,在解读施工图纸时,仔细审视每个标注的含义非常重要。

首先,要注意每个尺寸标注是否明确,并与其他相关标注一致。

其次,要了解不同标注所代表的意义,例如线性尺寸、角度尺寸和位置等。

最后,将这些尺寸反映在实际工作中,有助于保证装配式建筑施工的准确性。

三、阅读图例和符号图例和符号是装配式建筑施工图纸中常用的表示方式。

通过理解图例和符号的含义,我们能够更好地理解整个设计意图,并在实际施工过程中正确使用。

例如,梁柱之间的虚线表示基础墙体;箭头指示方向标志着材料或构件的安装顺序;特定颜色代表材料或管道类型等。

因此,在进行施工图纸解读时,要经常翻阅并参考相关的图例和符号说明。

四、注意特殊细节除了基本构造、尺寸标注、图例和符号外,装配式建筑施工图纸上还可能包含一些特殊细节,需要我们特别注意并进行解读。

例如,详细的施工步骤、特殊构件的连接方式、材料要求等。

这些特殊细节往往能够提供更多的施工信息,确保施工过程中的高效性和精确性。

因此,在阅读装配式建筑施工图纸时,要留意这些细节,并根据实际情况进行施工处理。

装配式建筑施工中的建筑图纸与施工图解读

装配式建筑施工中的建筑图纸与施工图解读

装配式建筑施工中的建筑图纸与施工图解读建筑图纸是建筑施工中不可或缺的重要文档,它是设计师和施工人员之间传递信息的关键媒介。

在装配式建筑施工中,了解和解读建筑图纸变得更加重要,因为装配式建筑具有较高的工厂预制程度,对图纸的准确性和详细性要求更高。

本文将从建筑图纸和施工图解读两个方面探讨装配式建筑施工中与之相关的内容。

一、建筑图纸1. 建筑平面布置图建筑平面布置图是展示装配式建筑整体布局的重要依据。

它包括地块范围、整体布局、主结构分布等内容。

在装配式建筑中,由于模数化和规范化的特点,平面布置图需要精确标示每个构件所在位置及连接方式,以便施工人员准确无误地安装。

2. 建筑剖面图建筑剖面图展示了房屋立面从上到下的切割状态,清晰显示各层楼板、墙体、结构柱等构件在空间中的分布情况。

对于装配式建筑来说,建筑剖面图尤为重要,因为它直接关系到模块化构件的尺寸和安装方式。

3. 建筑立面图建筑立面图呈现了建筑物外墙及其与周围环境的关系。

在装配式建筑中,不仅要注重外观效果和美观度,还需要体现出模块化构件的安装细节、连接方式等信息。

施工人员通过仔细阅读立面图,可清晰了解并掌握各个构件之间的连接和排列顺序。

4. 设备布置图装配式建筑施工中的设备主要包括电气设备、给排水设备、消防设备等。

设备布置图是将这些设备准确放置到建筑中相应位置的重要参考。

合理规划和布置这些设备可以提高整体施工效率和使用效益。

二、施工图解读1. 尺寸标注在装配式建筑施工过程中,尺寸标注是至关重要的一环。

通过对施工图上每个构件及其相关连接点进行准确标注,可以明确表示出每个构件的尺寸和位置关系,在实际施工时有针对性地进行操作。

2. 标注材料与规格装配式建筑的施工过程中,不同构件所需材料和规格各异。

在施工图上标注清晰的材料与规格信息,有利于采购人员准确地获取所需材料,并保证施工过程中的统一规格和质量。

3. 标记连接方式与步骤装配式建筑构件之间的连接方式直接影响到整体结构的牢固性。

装配式建筑施工图纸解读要点

装配式建筑施工图纸解读要点

装配式建筑施工图纸解读要点装配式建筑是一种通过在工厂制造构件,然后将其运送到现场进行组装的建筑方法。

而施工图纸则是实现此过程的关键,它提供了具体的指导和信息,以确保装配式建筑的质量和准确性。

本文将重点讨论装配式建筑施工图纸的解读要点,旨在帮助读者更好地理解和应用这些图纸。

一、平面布置图纸解读平面布置图纸是装配式建筑施工图纸中最基本的部分之一,它展示了整个建筑项目的结构布局和空间分配。

在解读平面布置图纸时,我们需要关注以下几个要点:1. 建筑尺寸和外形:通过查看平面布置图,可以获得建筑物的尺寸和外形信息。

这些数据对于确定施工场地、物料运输等都非常重要。

2. 房间分隔和功能区域:平面布置图同时还显示了不同房间和功能区域之间的分隔线条。

例如,厨房、客厅、卧室等各自有不同的标识,并且它们之间也有明确的分隔线,以便正确安装和组装。

3. 环境配套设施:平面布置图中还会展示一些环境配套设施,如管道、电线等。

我们需要仔细查看这些设施的位置和路径,以确保其与建筑结构的协调和安全性。

二、立面图纸解读立面图纸展示了建筑物外立面的详细信息,包括门窗位置、开启方式、外墙装饰等。

在解读立面图纸时,我们应注意以下要点:1. 门窗位置和开启方式:通过立面图纸,可以清楚地了解每个门窗的具体位置和开启方式。

这些数据对于室内采光和透气效果至关重要,同时也影响着建筑美观度。

2. 外墙装饰:立面图纸上通常还标注了外墙材料以及其相关细节。

我们需要关注这些信息,并与设计方案进行核对,以确保最终施工效果符合预期。

3. 泡沫保温层和防水层设置:在一些装配式建筑中,泡沫保温层和防水层起着重要作用。

立面图纸上会显示它们的具体位置和层数,以便施工过程中正确安装和保护。

三、结构图纸解读结构图纸是装配式建筑施工图纸中最关键的一部分,它展示了建筑物的承重结构信息。

在解读结构图纸时,我们需要着重考虑以下要点:1. 柱和梁的布置:结构图纸上将详细显示柱和梁的位置和尺寸。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

规范解读
目前主要采用的是在预制构件中有螺旋箍筋约束 的孔道中搭接的技术,称为钢筋约束浆锚搭接连 接。
规范解读
另外比较成熟的还有金属波纹管浆锚搭接连接 技术。
规范解读
灌浆施工机具配备
规范解读
用模板密封水平缝
规范解读
用封缝坐浆料密封柱水平缝
规范解读
规范解读
钢筋套筒灌浆连接及浆锚连接接头的预留钢筋应采用专用模具进行定位,并应符合下列规定 : 1定位钢筋中心位置存在细微偏差时,宜采用钢套管方式进行细微调整; 2定位钢筋中心位置存在严重偏差影响预制构件安装时,应按设计单位确认的技术方案处理; 3应采用可靠的固定措施控制连接钢筋的外露长度,以满足设计要求。 预留钢筋定位精度对预制构件的安装有重要影响。
规范解读
JGJ355-2015《钢筋套筒灌浆连接应用技术规程》 2.1.6灌浆料拌合物—— 灌浆料按规定比例加水搅拌后,具有规定流动性、早强、高强及硬化后微膨胀等性能的浆体。 1. 套筒灌浆连接的钢筋直径不宜小于12mm,且不宜大于40mm。 2. 灌浆套筒灌浆端最小内径与连接钢筋公称直径的差值:12~25的钢筋不小于10mm; 28~40的钢筋不小于15mm。用于钢筋锚固的深度不宜小于插入钢筋公称直径的8倍。 3.2.2(强标)钢筋套筒灌浆连接接头的抗拉强度不应小于连接钢筋抗拉强度标准值,且破坏 时应断于接头外钢筋。 4.0.3当装配式混凝土结构采用符合本规程规定的套筒灌浆连接接头时,全部构件纵向受力钢 筋可在同一截面上连接。 5.0.1接头型式检验:型式检验报告超过4年。
规范解读
留槽 拉毛
露骨料 凿毛
规范解读
(JGJ1-2014)《装配式混凝土结构技术规程》 6.6.2叠合板应按现行国家标准《混凝土结构设计规范》GB50010进行设计,并应符合下 列规定: 1叠合板的预制板厚度不宜小于60mm; 2后浇混凝土叠合层厚度不应小于60mm; 3跨度大于3m的叠合板,宜采用桁架钢筋混凝土叠合板; 4跨度大于6m的叠合板,宜采用预应力混凝土预制板;
规范解读
规范解读
4.0.5采用套筒灌浆连接的混凝土构件,接头连接钢筋的直径规格不应大于灌浆套筒规定的连 接钢筋直径规格,且不宜小于灌浆套筒规定的连接钢筋直径规格一级以上。 条文说明4.0.5:灌浆套筒的直径规格对应了连接钢筋的直径规格,在套筒产品说明书中均有 注明。工程不得采用直径规格小于连接钢筋的套筒,但可采用直径规格大于连接钢筋的套筒, 但相差不宜大于一级。
规范解读
叠合板后浇层最小厚度的规定考虑了楼板整体性要求以及管线预埋、面筋铺设、施工误差 等因素。预制板最小厚度的规定考虑了脱模、吊装、运输、施工等因素。设置桁架钢筋或 板肋等,增加了预制板刚度时,可以考虑将其厚度适当减少。 当板跨度较大时,为了增加预制板的整体刚度和水平界面抗剪性能,可在预制板内设置桁 架钢筋。钢筋桁架的下弦钢筋可视情况作为楼板下部的受力钢筋使用。
规范解读
全灌浆套筒
规范解读
GBT51231-2016《装配式混凝土建筑技术标准》 5.4.4装配式混凝土结构中,节点及接缝处的纵向钢筋连接宜根据接头受力、施工工艺等要求 选用套筒灌浆连接、机械连接、浆锚搭接连接、焊接连接、绑扎搭接连接等连接方式。直径 大于20mm的钢筋不宜采用浆锚搭接连接。当采用套筒灌浆连接时,应符合现行行业标准 《钢筋套筒灌浆连接应用技术规程》JGJ355的规定。
YYJK
装配式建筑深化设计
第二节
规范图集解读

规范解读
装配式混凝土结构——由预制混凝土构件通过可靠的连接方式装配而成的混凝土结构,包括 装配整体式混凝土结构、全装配混凝土结构等。 装配整体式混凝土结构——由预制混凝土构件通过可靠的方式进行连接并与现场后浇混凝土、 水泥基灌浆料形成整体的装配式混凝土结构。简称装配整体式结构。 装配式结构可以包括多种类型。当主要受力预制构件之间通过后浇混凝土和钢筋套筒灌浆连 接等技术进行连接时,可足以保证装配式结构的整体性能,使其结构性能与现浇混凝土基本 等同,此时称其为装配整体式结构。 当主要受力预制构件之间通过干式节点进行连接时,此时结构的总体刚度与现浇混凝土结构 相比,会有所降低,此类结构不属于装配整体式结构。 根据我国目前的研究工作水平和工程实践经验,对于高层建筑,本规程仅涉及了装配整体式 结构。 【注意:干式连接暂未有成熟的技术规范。】
规范解读 套筒留设的灌浆嘴
பைடு நூலகம்
规范解读
混凝土剪力墙底部套筒
混凝土柱底部套筒
(预制柱底部应有键槽)
规范解读
钢筋浆锚搭接连接——在预制混凝土构件中采用特殊工艺制成的孔道中插入需搭接的钢筋 , 并灌注水泥基灌浆料而实现的钢筋搭接连接方式。 浆锚搭接连接是一种将需搭接的钢筋拉开一定距离的搭接方式。这种搭接技术在欧洲有多年 的应用历史,也被称之为间接搭接或间接锚固。
规范解读
3预制剪力墙的顶部和底部与后浇混凝土的结合面应设置粗糙面;侧面与后浇混凝土的 结合面应设置粗糙面,也可设置键槽;键槽深度t不宜小于20mm,宽度w不宜小于深 度的3倍且不宜大于深度的10倍,键槽间距宜等于键槽宽度,键槽端部斜面倾角不宜 大于30°。 4预制柱的底部应设置键槽且宜设置粗糙面,键槽应均匀布置,键槽深度不宜小于 30mm,键槽端部斜面倾角不宜大于30°。柱顶应设置粗糙面。 5粗糙面的面积不宜小于结合面的80%,预制板的粗糙面凹凸深度不应小于4mm,预 制梁端、预制柱端、预制墙端的粗糙面凹凸深度不应小于6mm。
规范解读
钢筋套筒灌浆连接——在预制混凝土构件中预埋的金属套筒中插入钢筋并灌注水泥基灌浆 料 而实现的钢筋连接方式。 【该工艺适用于剪力墙、框架柱、框架梁纵筋的连接,是装配整体结构的关键技术。】 钢筋连接用灌浆套筒—— 通过水泥基灌浆料的传力作用将钢筋对接连接所用的金属套筒,通常采用铸造工艺或机械加 工艺制造,简称灌浆套筒,包括全灌浆套筒和半灌浆套筒两种形式;前者两端钢筋均采用灌 浆方式连接;后者一端钢筋采用灌浆方式连接,另一端钢钢筋采用非灌浆方式连接(通常采 用螺纹连接)。
规范解读 用于现浇楼层与装配楼层交接处
规范解读
偏置单向拉伸接头的钢筋偏置示意图 1-在套筒内偏置的连接钢筋;2-灌浆料;
3-灌浆套筒
规范解读
预制构件的连接面 JGJ1-2014《装配式混凝土结构技术规程》 1预制板与后浇混凝土叠合层之间的结合面应设置粗糙面。 2
梁端键槽构造示意 1-键槽;2-梁端面
