装配式混凝土结构深化设计方法
《装配式混凝土建筑深化设计》教学课件4-8
多元协同合作供给：农村生态型公共产品供给侧结构性改革路
径
李杰;宋艳丽
【期刊名称】《贵州商学院学报》
【年(卷),期】2022(35)4
【摘要】农村生态型公共产品供给已由“一元供给”转变为“多元供给”新格局。
多元供给主体之间缺乏有效沟通和协调合作,导致多元供给主体的协作呈现零散、
碎片化特征,供给的三重失灵情况出现。
农村生态型公共产品供给侧结构性改革要
立足多元供给格局,引入先进治理工具,建构多元协同合作供给模式,整合资源改变合作碎片化的特征,实现农村生态型公共产品的高质量供给。
多元协同合作供给存在“去中心化”“去公共化”、供给效率低下、供给职责边界不清等问题,这会影响
该模式的良性运作,强化政府中心主导地位、合理完善激励制度、科学构建合作机制、清晰界定责权边界等措施,可解决多元协同合作面临的困难,充分发挥合作供给
共同体的最优能效。
【总页数】8页(P71-78)
【作者】李杰;宋艳丽
【作者单位】贵州大学法学院;贵州商学院人事处
【正文语种】中文
【中图分类】F294
【相关文献】
1.农村公共产品供给侧结构性改革的路径与政策架构
2.农村公共物品多元协同供给中的政府内驱力研究——基于供给侧改革视角
3.多元供给模式下我国公共体育服务供给侧结构性改革研究
4.多元主体合作供给:基本公共服务供给侧改革的路径
5.知识产权支撑供给侧结构性改革——《知识产权支撑供给侧结构性改革:理论基础与实践路径》书评
因版权原因，仅展示原文概要，查看原文内容请购买。
《装配式混凝土建筑深化设计》 (49)[2页]
![《装配式混凝土建筑深化设计》 (49)[2页]](https://img.taocdn.com/s3/m/e929c2c10b4c2e3f56276328.png)
1.计在深化过程阶段,要将整体结构拆分成多个部分,进行更细致地 设计和检查。根据功能与受力的不同,构件主要分为垂直构件、水平构件及非受力构件 。 垂直构件主要是预制剪力墙等;水平构件主要包括预制楼板、预制阳台空调板、预制 楼梯等。非受力构件包括PCF 外墙板及丰富建筑外立面、提升建筑整体美观性的装饰构 件等。对构件的科学拆分是装配式建筑标准化设计的核心环节,构件拆分对建筑功能、 建筑平立面、主体结构受力状况、预制构件承载能力、工程造价等都会产生重大影响。 在具体设计过程中,应根据“模数协调原则”优化各预制构件的尺寸和拆分位置,尽量较 少预制构件的种类,实现工厂生产和现场装配的有效衔接,保证房屋在建设过程中使用的 是最优方案。在项目中根据工程结构特点、建筑结构图及甲方要求,出具拆分设计图纸, 主要包括构件拆分深化设计说明、项目工程平面拆分图、项目工程拼装节点详图、项目 工程墙身构造详图、项目工程量清单明细、构件结构详图、构件细部节点详图、构件吊 装详图、构件预埋件埋设详图,然后进行构件拆分。
装配式建筑深化设计 装配式建筑规范图集解读
规范解读
目前主要采用的是在预制构件中有螺旋箍筋约束 的孔道中搭接的技术，称为钢筋约束浆锚搭接连 接。
规范解读
另外比较成熟的还有金属波纹管浆锚搭接连接 技术。
规范解读
灌浆施工机具配备
规范解读
用模板密封水平缝
规范解读
用封缝坐浆料密封柱水平缝
规范解读
规范解读
钢筋套筒灌浆连接及浆锚连接接头的预留钢筋应采用专用模具进行定位，并应符合下列规定 ： 1定位钢筋中心位置存在细微偏差时，宜采用钢套管方式进行细微调整； 2定位钢筋中心位置存在严重偏差影响预制构件安装时，应按设计单位确认的技术方案处理； 3应采用可靠的固定措施控制连接钢筋的外露长度，以满足设计要求。 预留钢筋定位精度对预制构件的安装有重要影响。
规范解读
JGJ355-2015《钢筋套筒灌浆连接应用技术规程》 2.1.6灌浆料拌合物—— 灌浆料按规定比例加水搅拌后，具有规定流动性、早强、高强及硬化后微膨胀等性能的浆体。 1. 套筒灌浆连接的钢筋直径不宜小于12mm，且不宜大于40mm。 2. 灌浆套筒灌浆端最小内径与连接钢筋公称直径的差值：12～25的钢筋不小于10mm； 28～40的钢筋不小于15mm。用于钢筋锚固的深度不宜小于插入钢筋公称直径的8倍。 3.2.2（强标）钢筋套筒灌浆连接接头的抗拉强度不应小于连接钢筋抗拉强度标准值，且破坏 时应断于接头外钢筋。 4.0.3当装配式混凝土结构采用符合本规程规定的套筒灌浆连接接头时，全部构件纵向受力钢 筋可在同一截面上连接。 5.0.1接头型式检验：型式检验报告超过4年。
规范解读
留槽 拉毛
露骨料 凿毛
规范解读
（JGJ1-2014）《装配式混凝土结构技术规程》 6.6.2叠合板应按现行国家标准《混凝土结构设计规范》GB50010进行设计，并应符合下 列规定： 1叠合板的预制板厚度不宜小于60mm； 2后浇混凝土叠合层厚度不应小于60mm； 3跨度大于3m的叠合板，宜采用桁架钢筋混凝土叠合板； 4跨度大于6m的叠合板，宜采用预应力混凝土预制板；

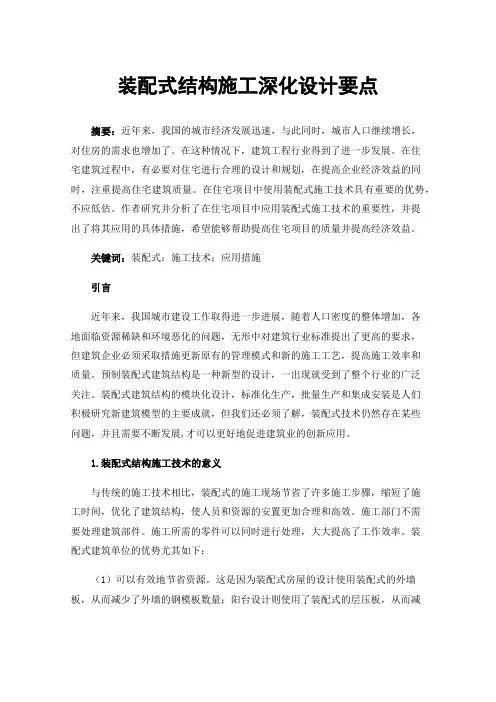

装配式结构施工深化设计要点
装配式结构施工深化设计要点摘要：近年来，我国的城市经济发展迅速，与此同时，城市人口继续增长，对住房的需求也增加了。
在这种情况下，建筑工程行业得到了进一步发展。
在住宅建筑过程中，有必要对住宅进行合理的设计和规划，在提高企业经济效益的同时，注重提高住宅建筑质量。
在住宅项目中使用装配式施工技术具有重要的优势，不应低估。
作者研究并分析了在住宅项目中应用装配式施工技术的重要性，并提出了将其应用的具体措施，希望能够帮助提高住宅项目的质量并提高经济效益。
关键词：装配式；施工技术；应用措施引言近年来，我国城市建设工作取得进一步进展，随着人口密度的整体增加，各地面临资源稀缺和环境恶化的问题，无形中对建筑行业标准提出了更高的要求，但建筑企业必须采取措施更新原有的管理模式和新的施工工艺，提高施工效率和质量。
预制装配式建筑结构是一种新型的设计，一出现就受到了整个行业的广泛关注。
装配式建筑结构的模块化设计，标准化生产，批量生产和集成安装是人们积极研究新建筑模型的主要成就，但我们还必须了解，装配式技术仍然存在某些问题，并且需要不断发展,才可以更好地促进建筑业的创新应用。
1.装配式结构施工技术的意义与传统的施工技术相比，装配式的施工现场节省了许多施工步骤，缩短了施工时间，优化了建筑结构，使人员和资源的安置更加合理和高效。
施工部门不需要处理建筑部件。
施工所需的零件可以同时进行处理，大大提高了工作效率。
装配式建筑单位的优势尤其如下：（1）可以有效地节省资源。
这是因为装配式房屋的设计使用装配式的外墙板，从而减少了外墙的钢模板数量；阳台设计则使用了装配式的层压板，从而减少了阳台模板和架子材料的使用量。
同时，装配式组件的使用减少了整体组装操作的数量，并节省了大量资源。
（2）与传统住宅建筑相比，装配式施工技术在组装外墙板时提供了备用的木砖。
当主体结构关闭时，可以立即进行外部密封操作，从而缩短了施工时间，并且可以提前插入房间的砌体中，进行室内装饰工程。

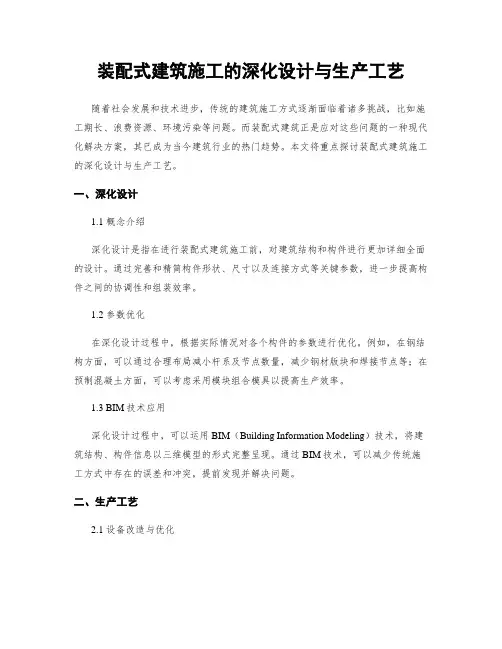

装配式建筑施工的深化设计与生产工艺
装配式建筑施工的深化设计与生产工艺随着社会发展和技术进步，传统的建筑施工方式逐渐面临着诸多挑战，比如施工期长、浪费资源、环境污染等问题。
而装配式建筑正是应对这些问题的一种现代化解决方案，其已成为当今建筑行业的热门趋势。
本文将重点探讨装配式建筑施工的深化设计与生产工艺。
一、深化设计1.1 概念介绍深化设计是指在进行装配式建筑施工前，对建筑结构和构件进行更加详细全面的设计。
通过完善和精简构件形状、尺寸以及连接方式等关键参数，进一步提高构件之间的协调性和组装效率。
1.2 参数优化在深化设计过程中，根据实际情况对各个构件的参数进行优化。
例如，在钢结构方面，可以通过合理布局减小杆系及节点数量，减少钢材版块和焊接节点等；在预制混凝土方面，可以考虑采用模块组合模具以提高生产效率。
1.3 BIM技术应用深化设计过程中，可以运用BIM（Building Information Modeling）技术，将建筑结构、构件信息以三维模型的形式完整呈现。
通过BIM技术，可以减少传统施工方式中存在的误差和冲突，提前发现并解决问题。
二、生产工艺2.1 设备改造与优化在装配式建筑生产工艺中，设备是关键环节之一。
通过对设备进行改造和优化，能够提高施工效率和质量。
例如，在混凝土预制构件领域，使用模板、支撑架等自动装置进行搅拌、灌注和挤压等操作，从而实现快速生产。
2.2 细分作业单元为了提高生产效率，装配式建筑施工需要将大型作业单元细分成小型作业单位。
这样可以实现任务的分解和特定流程的精确控制。
比如，在墙体构件生产过程中，可以将每一个步骤拆分成钢筋预埋、混凝土浇筑、振捣等细分作业单元，并通过协同作业来加快施工进度。
2.3 质量控制在装配式建筑的生产过程中，质量控制是至关重要的环节。
采用严格的工艺标准和质量检验手段，确保每个构件都达到设计要求，并通过超声波、射线等无损检测方法进行质量把关。
2.4 智能化生产随着人工智能和自动化技术的发展，装配式建筑施工也逐渐向智能化方向迈进。
装配式建筑深化设计-装配式建筑规范图集解读
装配式建筑深化设计Y Y J K装配式混凝土结构——由预制混凝土构件通过可靠的连接方式装配而成的混凝土结构，包括装配整体式混凝土结构、全装配混凝土结构等。
装配整体式混凝土结构——由预制混凝土构件通过可靠的方式进行连接并与现场后浇混凝土、水泥基灌浆料形成整体的装配式混凝土结构。
简称装配整体式结构。
装配式结构可以包括多种类型。
当主要受力预制构件之间通过后浇混凝土和钢筋套筒灌浆连接等技术进行连接时，可足以保证装配式结构的整体性能，使其结构性能与现浇混凝土基本等同，此时称其为装配整体式结构。
当主要受力预制构件之间通过干式节点进行连接时，此时结构的总体刚度与现浇混凝土结构相比，会有所降低，此类结构不属于装配整体式结构。
根据我国目前的研究工作水平和工程实践经验，对于高层建筑，本规程仅涉及了装配整体式结构。
【注意：干式连接暂未有成熟的技术规范。
】钢筋套筒灌浆连接——在预制混凝土构件中预埋的金属套筒中插入钢筋并灌注水泥基灌浆料而实现的钢筋连接方式。
【该工艺适用于剪力墙、框架柱、框架梁纵筋的连接，是装配整体结构的关键技术。
】钢筋连接用灌浆套筒——通过水泥基灌浆料的传力作用将钢筋对接连接所用的金属套筒，通常采用铸造工艺或机械加工艺制造，简称灌浆套筒，包括全灌浆套筒和半灌浆套筒两种形式；前者两端钢筋均采用灌浆方式连接；后者一端钢筋采用灌浆方式连接，另一端钢钢筋采用非灌浆方式连接（通常采用螺纹连接）。
全灌浆套筒GBT51231-2016《装配式混凝土建筑技术标准》5.4.4装配式混凝土结构中，节点及接缝处的纵向钢筋连接宜根据接头受力、施工工艺等要求选用套筒灌浆连接、机械连接、浆锚搭接连接、焊接连接、绑扎搭接连接等连接方式。
直径大于20mm的钢筋不宜采用浆锚搭接连接。
当采用套筒灌浆连接时，应符合现行行业标准《钢筋套筒灌浆连接应用技术规程》JGJ355的规定。
JGJ355-2015《钢筋套筒灌浆连接应用技术规程》2.1.6灌浆料拌合物——灌浆料按规定比例加水搅拌后，具有规定流动性、早强、高强及硬化后微膨胀等性能的浆体。
装配式混凝土结构深化设计
装配式混凝土结构深化设计随着BIM技术的大力推广，同时也加速了装配式建筑的发展。
利用BIM标准化模型库，构建建筑三维模型，使得建筑在設计阶段更清晰、直观，可提高设计效率，减少设计变更，避免由于设计原因造成的资源浪费和成本增加。
标签：BIM技术；装配式；混凝土结构；深化设计前言装配式混凝土结构可提高施工效率，缩短工期，通过集约化管理及智能化设计，可为工人生命安全提供保障。
我国在装配式建筑研究、应用方面起步较晚，目前在结构设计实践中依然存在不足。
本文通过概述装配式混凝土结构形式，提出相关深化设计要点，并基于BIM技术对装配式混凝土结构深化设计进行应用。
一、装配式混凝土结构介绍装配式混凝土结构是指采用可靠的连接方式，将事先预制好的混凝土构件装配而形成的一种混凝土结构。
其主要表现形式为，能够基于标准化流程设计，将拟建建筑物拆分为若干个不同类型的预制混凝土标准化构件，再经过工厂化生产及运输，将其吊装至指定建筑部位，然后在现场进行混凝土浇筑，从而可将相互拆分的预制混凝土构件拼装为整体式的装配式混凝土结构建筑。
二、设计原则（一）协同设计装配式混凝土结构建筑在设计过程中，要比常规建筑一次结构设计多了一个深化设计环节，但深化设计与传统一次设计之间相互依赖和互为关联。
所谓“协同化”原则，除了包括与传统一次设计专业之间的协同配合之外，还要与整个设计、生产、施工和后期运维等环节的整体深度协同。
作为设计师，要充分考虑道路运输、生产制作、平面总体布局和机械现场吊装等相关因素的协同配合，将设计工作落到实处。
（二）图纸准确性和一件一图在传统现浇式混凝土结构建筑设计中，存在质量差、效率低以及浇筑方式不科学等弊端。
在装配式混凝土结构设计实践中，预制构件制作需要考虑钢筋配置、外观尺寸以及机电预埋、预埋件的安放等多个因素，其与传统建筑结构设计中的图纸分专业性表达形式有所区别，装配式混凝土结构预制件的深化设计要求必须做到“一件一图”，而且为了保证设计图纸的准确性，相关设计要素等均需要尽可能体现在一张图纸中，以便生产人员无需二次理解图纸，即可根据BIM设计图纸进行制作及生产，由此可有效避免相关遗漏或者错误出现。
《装配式混凝土结构识读与深化设计》课程标准
xxxxxx学院《装配式混凝土结构识图与深化设计》课程标准一、课程定位（必填）《装配式混凝土结构识图与深化设计》是一门专业核心（必修）课。
不仅为后续课程提供必要的基础知识，也为工程实际中解决装配式混凝土结构识图与深化设计问题和从事相关领域的专业技术工作提供必要的基本知识和基本技能。
培养学生从事相关工作的职业能力和职业素质，是学生毕业后从事相关领域岗位工作的保证，是取得建设行业职业资格证书相应的模块。
在培养学生专业素质的同时进一步培养学生树立独立思考、吃苦耐劳、勤奋工作的意识以及团结协作、诚实守信的优秀品质，为后续课程的学习和能够胜任相关领域的专业技术工作奠定良好的基础。
《装配式混凝土结构识图与深化设计》是我院建筑施工技术专业学科体系下的一门课程，由于建筑工程技术专业主要是培养具备建筑工程生产一线技术与管理能力的高技能人才，从事的岗位主要是施工员、质量员、资料员、材料员、安全员、测量员、试验员、造价员、监理员等，通过对企业的走访、行业社会问卷调查及与行业专家座谈等形式调研，本课程打破了传统装配式混凝土结构识图与深化设计教材的理论体系，采用“任务驱动教学法”的教材编写思路，围绕就业岗位，基于实际工程装配式混凝土结构识图与深化设计设计的内容和工作过程，以典型工作任务作为载体设计教学内容，突出了“任务驱动，工学结合”的高职教育特色。
从基本识图能力到综合识图能力，从单向能力培养到综合能力培养，逐步实现施工图识读能力的层次提升。
根据以上行动领域，我们对原专业课程体系的内容进行分析，进行知识内分解，并按行动体系要求对原相关知识系统进行重构，以典型工作任务为载体设计教学活动。
二、典型工作任务分析(专业核心课程必填)三、课程目标(必填)(一)总体目标课程总目标：通过学习，学生了解和掌握装配式混凝土结构识图与深化设计的技术要求、技术性质，培养学生经济而合理地选用装配式混凝土结构识图与深化设计和正确使用装配式混凝土结构识图与深化设计的能力，同时培养学生具备对常用装配式混凝土结构识图与深化设计的主要技术指标进行空间想象的能力，使学生能够符合职业岗位的要求。
《装配式混凝土建筑深化设计》教学课件2-1
b. 中高层和多层建筑(4~9 层)装配率应符合下列要求: •主体结构部分的分值不低于 10 分; •采用全装修(2013 年以前获得土地使用权的除 4 个郊区市县的新开工项目,需 要项目总建筑面积的 20% 采用全装修)。 •装配率不低于 30% 。 c. 低层建筑(3 层及以下)装配率应符合下列要求: •装配率不低于 15% 。 注意:项目高层建筑的装配率可按照加权平均计算结果符合《工作方案》第 5. 2. 2 条第 1 款的要求,项目中高层和多层建筑的装配率可按照加权平均计算结果符合 第 5. 2. 2 条第 2 款的要求,同时每个单体建筑的装配率各分项得分还应满足表 4. 1. 1、表 4. 1. 2 的最低分值要求。低层建筑的装配率可按照加权平均计算结果符合 第 5. 2. 2 条第 3 款的要求。全装修应用面积按照不低于总建筑面积的 20% 要求执 行。
5. 预制外墙挂板包括预制混凝土挂板、金属幕墙板、水泥制品幕墙板 、陶土外墙挂板等。
6. 当外围护墙采用预制混凝土夹心保温外墙挂板或预制外墙挂板 + 内 保温 + 内装修时,符合围护墙与保温、隔热、装饰一体化要求。
7. 当采用预拌砂浆作为低温热水地面辐射采暖系统的填充层时可按照 干式工法楼面、地面计算,但计算得分乘以0. 8。
2. 采用双面叠合剪力墙结构时,内外叶墙板之间的现浇混凝土体积可计 入预制混凝土体积计算;采用单面叠合剪力墙结பைடு நூலகம்时,可按照内(外)叶墙范围内 的现浇混凝土体积计入预制混凝土体积计算,但预制混凝土体积应乘以 0. 5。
3. 预制保温夹心外墙板中的夹心保温层可计入预制混凝土体积计算。 4. 非砌筑类型墙体包括采用各种中大型板材、幕墙、木骨架或轻钢龙 骨复合墙体、轻质隔墙条板、加气混凝土板、发泡陶瓷墙板、板材骨架复合墙 体、高精度蒸压砂加气混凝土砌块墙体(采用干法施工,专用砌筑黏结剂厚度不 大于 3 mm、抹灰砂浆厚度不大于 5 mm)等,满足工厂生产、现场安装、以“干 法”施工为主的要求。不包括空心砖、二次填充混凝土或砂浆的墙体。
装配式建筑深化设计 设计流程和建筑设计要点
√
√
阳台
√(局部) √(局部)
√
√
楼梯梯段
√
√
√
√
叠合楼板
X
X
√
√
女儿墙
X
√(局部) √(局部)
√
装配式建筑设计流程
根据预制率要求估算构件拆分范围
根据结构类型，确定构件优选路径 例： 剪力墙结构的优选路径 预制外墙>预制楼梯>预制楼板>预制阳台>预制女儿墙>预制凸窗
预制构件类型的选用
剪力墙结构的选用原则 ①尽量避免受力关键部位 ②尽量避免形状复杂部位 ③尽量避免管线较多部位
顶层梁柱中节点详图
预制梁牛担板节点详图
装配式建筑设计流 程
确定构件的连接方式
叠合板分离式节点详图
装配式钢结构节点可采用传 统钢结构的焊接或栓焊连接 节点，也可采用装配化更高
的全螺栓牛腿节点。
主次梁连接节点详图
装配式建筑设计流程
确定构件的连接方式
预制剪力墙与边缘构件连接节点详图
预制剪力墙与边缘构件连接节点详图
金属加工件图纸
装配式建筑设计流程
咨询顾问文书
生产阶段
P5
安装阶段
1.对厂家进行 技术交底； 2.配合厂家， 在生产过程中 提供技术支持。
装配式建筑设计流程
1.技术交底 对厂家做好技术交底，解决构件生产过程中出现的各种细节问题，以保证工程质量与进度。结 合实际情况，协助甲方对构件生产过程中的质量与进度进行管控。 2.技术方案支持
生产阶段，要配合业主对工厂的构件生产进度及生产质量进行把控，协助工厂制定吊装、运输等方案
墙板的吊装
墙板的运输
装配式建筑设计流程
装配式建筑预制混凝土构件模具深化设计重难点
装配式建筑预制混凝土构件模具深化设计重难点装配式建筑预制混凝土构件生产过程中质量控制是重中之重，而模具是质量控制的首要环节。
结合构件生产质量控制，阐述模具深化设计重难点。
模具设计主要包括：汇总整理预制构件深化图、设计初版配模清单、优化配模清单、确认模具兼并方案、绘制模具深化设计图、图纸审核审批、模具加工。
通过对模具设计环节的严格把控，可保证预制构件生产质量，提高生产效率，同时降低生产成本。
01模具深化设计准备构件配模清单根据项目吊装工期反推计算构件生产周期，结合构件数量、种类和出模率，综合考虑生产成本和工艺难度，最终确定各类构件的配模清单。
模具合并方案根据构件边线尺寸、钢筋出筋位置、出筋形式（平直出筋、弯折出筋）等构件特征，确定共模构件编号，共模构件种类越多，模具利用率越高，但设计周期会相应增加，模具组装难度会增大，所以需综合考虑利用率、设计周期、工厂组装难度3个因素，最终确定最优模具合并方案。
02 模具深化设计重难点模具深化设计应在满足刚度、强度和承载力的前提下，符合安拆方便、组装灵活的原则，从而有利于保证构件生产质量，提高构件生产效率。
深化设计的重难点在于各零配件的节点连接设计，通过优化模具节点设计，可实现构件质量的源头控制。
侧模连接设计根据兼用构件类型不同，墙板类构件侧模连接方式有2种：H形连接和工字形连接，如图1所示。
图1 墙板类侧模连接设计1.H形连接即上下侧边模尺寸等于构件实际尺寸，左右侧边模需留设连接板，与上下侧边模连接。
此种连接方式适用于宽度相同而高度不同的构件，共用一套模具，通过上下侧边模的上下移动实现不同构件模具的变换。
2.工字形连接即左右侧边模尺寸等于构件实际尺寸，上下侧边模需留设连接板，与左右侧边模连接。
此种连接方式适用于高度相同而宽度不同的构件，共用一套模具，通过左右侧边模的左右移动实现不同构件模具的变换。
侧模出筋孔设计根据预制构件出筋直径、定位、尺寸、形状等特征，合理设计侧模出筋孔节点，可提高连接钢筋定位精度，保证构件轮廓尺寸，从而提高构件生产质量。
装配式混凝土结构深化设计方法
装配式混凝土结构深化设计方法嘿，咱今儿就来聊聊这装配式混凝土结构深化设计方法。
你说这装配式混凝土结构啊，就好像是搭积木，只不过这积木可复杂多了。
深化设计呢，就是要把这个大工程像绣花一样细细雕琢。
想象一下，每一块预制构件都得恰到好处地安装在它该在的位置，尺寸、形状、连接方式，哪一个环节能马虎呢？这就需要设计师们有一双火眼金睛和一个超级大脑。
在深化设计的时候，要考虑的东西那可太多啦！首先得保证结构的安全性吧，这就跟盖房子打地基一样重要。
要是结构不稳，那可不行，就像人站不稳会摔跤一样。
然后呢，还要考虑施工的便利性，要是构件设计得太复杂，工人师傅们操作起来费劲，那不是给自己找麻烦嘛！比如说，预制墙板上的预留孔洞，位置可得精准啊，不然管道啊、线路啊怎么穿过去呢？这就好比是给房子设计血管和神经，得让它们都通顺无阻。
还有那连接节点，就像是关节，得灵活又牢固，能承受各种力的作用。
再看看那些预制梁柱，它们的尺寸和配筋都得经过精心计算。
就像裁缝做衣服，尺寸不合适穿起来就别扭。
而且啊，这深化设计还得考虑到后续的装修和使用呢。
咱可不能小看了这深化设计，它就像是一场精彩演出的导演，把每一个环节都安排得妥妥当当。
要是导演不给力，那这场演出还不得乱套呀！设计师们在做深化设计的时候，那得仔细再仔细，认真再认真。
每一个细节都不能放过，就跟侦探找线索似的。
他们得不断地修改、完善，直到这个设计方案完美无缺。
你说这装配式混凝土结构深化设计难不难？当然难啦！但正是因为有了这些设计师们的努力，我们才能看到那些漂亮、坚固的装配式建筑拔地而起。
所以啊，咱得给这些设计师们点赞！他们用自己的智慧和汗水，为我们创造了更美好的建筑环境。
以后我们走在那些装配式建筑里的时候，可别忘了他们的付出啊！这装配式混凝土结构深化设计，真的是一门大学问，值得我们好好去研究和探索呢！。
装配式混凝土结构工程—预制构件深化设计
（2）构件深化设计应满种预埋件、连接件设计 应准确、清晰、合理，并完成预制构件在短暂设计状况下 的设计验算。
（3）项目应采用建筑信息化模型（BIM）进行建筑、结 构、机电设备、室内装修一体化协同设计。
（4）项目应注重采用主体结构集成技术，外围护结构的 承重、保温、装饰一体化集成技术，室内装饰装修集成技 术的应用。
二、预制构件深化设计 （1）预制构件制作前应进行深化设计，设计文件应包括 以下内容：
1）预制构件平面图、模板图、配筋图、安装图、预埋件 及细部构造图等。
2）带有饰面板材的构件应绘制板材模板图。 3）夹心外墙板应绘制内外叶墙板拉结件布置图、保温板 排板图。
4）预制构件脱模、翻转过程中混凝土强度验算。
上一页 下一页 返回
上一页 下一页 返回
建筑工程中装配式结构施工深化设计的要点解析
这样一来便可有效实现整个建筑结构的稳定性装配与浇筑。
在预制构件进行链接时，应针对预制构件之间的契合属性来正确设定出衔接工艺，并遵循由上至下、由里至外的连接顺序，保证在装配过程中，整个建筑部件可形成精准的契合。
当然装配建筑中不仅仅是以结构的衔接形式为主齐，还需要通过水泥混凝土的浇灌来提高整个建筑结构的应力效果。
为最大限度的满足装配式建筑结构的应用特性，需对混凝土材料进行相关设定，保证材料等级强度，再浇灌到装配式建筑构架之上，两者之间可实现最大程度的契合，以降低内应力的产生，以此来提高整体建筑质量。
2.3整体构造设定
以高层建筑工程为例，装配式建筑结构在具体实现时是通过对整个建筑环境进行分析，然后依据经济成本以及建筑稳定性来52|CHINA HOUSING FACILITIES
可信性测度理论的装配式建筑吊装施工安全风险评估
中国建筑集团有限公司、中国建设科技集团股份有限公司、中国建筑学会工程建设学术委员会.第四届高层与超高层建筑论坛暨2019中国建筑学会工程建设学术委员会年会论文集.中国建筑学会工程建设学术委员会:施工技术编辑部,2019:155-157.
[3]周莉,周星中. 装配式结构转换层可调钢筋定位框施工技术[C]. 《建筑科技与管理》组委会.2019年4月建筑科技与管理学术交流会论文集.《建筑科技与管理》组委会:北京恒盛博雅国际文化交流中心,2019:203-205.
作者简介
侯小磊（1987-），女，满族，河北秦皇岛，硕士，秦皇岛职业技术学院，工程师，研究方向：装配式施工技术与深化设计。
53
2020.08 |。
装配式建筑深化设计 结构体系和结构设计要点解析
装配式建筑-结构设计要点解析
欧洲的国情
结构的主要技术要求
△仅部分地区是地震区
△主要应用于：
5层及5层以下的低层、多层公共 建筑，如：停车场、超市、仓 储用房等。
△强大的运输能力，可达150～350 公里，用火车和海运时，最大 的经济距离可达2000公里。
湿连接
弱连接 强连接-强连接弱构件-等同现浇
干连接
刚性连接-强连接弱构件 半刚性连接 铰接
装配式建筑-结构体系 湿连接-弱连接举例：
装配式建筑-结构体系 干连接举例：
装配式建筑-结构体系 干连接举例：
装配式建筑-结构设计要点解析
1、欧美日主要结构体系分析（它山之石可以攻玉） 2、结构体系及规范 3、装配式结构设计基本原则 4、装配式结构设计
△ 造价高于现浇结构
装配式建筑-结构设计要点解析
2019/12/26
节点区现浇
节点区预制
日本典型的 连接的梁柱节点
装配式建筑-结构设计要点解析
重点使用领域和特点： △对混凝土质量有较高的要求时，
需要使用高强、高性能混凝土如C80～C150的混凝土 △需要使用无污染的混凝土时 △建筑设计使用年限100年以上时
1 短暂设计状况 2 结构的概念设计 3 结构的计算设计 4 预制构件的连接设计
装配式建筑-结构设计要点解析
一、欧美日主要的结构体系
欧美主要的结构体系 日本主要的结构体系
△ 框架结构：节点铰接 节点刚架核心筒结构（主要用于高层）
△ 盒子结构
△ 框架结构：节点刚接 △ 剪力墙结构 △ 框架剪力墙
装配式建筑-结构设计要点解析
装配式结构施工深化设计要点分析
装配式结构施工深化设计要点分析装配式结构，也就是装配式混凝土结构，作为我国建筑结构发展的重要方向之一，有利于帮助我国的建筑在发展的过程中进一步朝着建筑工业化的发展方向发展。
并且在进行发展时，有利于促进我国建筑生产效率节约能源的提升，发展绿色环保建筑，同时对于提高和保证建筑工程质量也有着极大的帮助。
因此，为了做好相关的研究工作，本文主要对深化设计的主要流程、配件工具的深化设计以及施工措施的深化设计进行了深入的探究，从而为促进我国装配式结构的发展，提供帮助。
标签：装配式结构；施工；深化设计为了促进我国建筑工业化的发展，做好工业化建筑的构件设计方面的工作，我国的建筑设计者在进行工业化建筑的设计工作时，会充分考虑建筑结构的安全性以及建筑美观性，并且在对建筑的使用功能方面，也进行了充分的考虑工作。
通过相关因素的考虑，进行施工深化设计方面的工作，有利于促进建筑在进行施工时拥有更好地施工条件，从而推动了我国工业化建筑的发展。
1、深化设计的主要流程工业化建筑在进行构件设计的过程中，必须进行设计图纸的设计工作。
而为了促进设计图纸的更加深化，通常都会参考不同的意见，进而将这些意见和建议进行整合，最终使得设计图纸得以完成。
其主要参考的对象主要包含了建筑的业主以及设计者，同时还有构件生产单位、施工单位等参建各方。
而形成最终的设计图纸之前，还要经过原来设计单位的复核工作，只有得到了原来单位的认可，才能保证设计图纸的最终完成。
等到设计图纸通过设计完成之后，还要进行反复的施工深化设计复核方面的工作。
构件生产单位和施工单位的每项需求，均须经设计单位各专业协同复核，只有这样，才能保证工业化建筑在最终完成之后，在结构方面拥有极高的安全性，从而影响工业化建筑在进行使用之后，使得建筑构件与结构钢筋、水电埋管等产生碰撞，不利于日常工作的开展[1]。
而为了确保建筑符合结构安全及施工使用要求，调整、复核等方面的工作，施工单位、构件生产单位必须进行不断的循环，从而符合深化设计方面的工作，有利于工业化建筑的发展。
